Проставки для увеличения клиренса ВАЗ-2114: фото и видео
Многие автомобилисты хотят увеличить клиренс на ВАЗ-2114. Это связано с повышением грузоподъемности и проходимостью. Но, не все знают, как это сделать своими руками. Для этого существуют специальные проставки, которые устанавливаются между амортизатором и кузовом. Для передних и задних стоек они разные, но принцип остается один и тот же.
Классификация проставок для увеличения клиренса
Комплект проставок для увеличения клиренса
Проставки под передние стойки устанавливаются между кузовом и стойкой, в то время как задние между мостом и амортизатором. Они разной формы и отличаются друг от друга, а поэтому спутать их достаточно тяжело.
Купить можно проставки как комплектом, так и порознь.

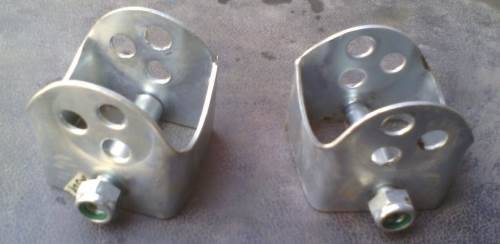

Комплект задних проставок для увеличения клиренса
Виды проставок
Проставки для автомобиля бывают:
- Алюминиевые. Чаще всего используются под задние амортизаторы.
Алюминиевые проставки для установки под передние колеса
- Полиуретановые. Могут применяться, как под задние стойки, так и под передние.
- Пластиковые. Используются в тех случаях, когда автомобиль подвергается тюнингу ходовой полностью.
По месту установки
Также, проставки могут различаться по месту установки:
Межвитковые. Ставятся между витками пружины. Способ монтажа достаточно простой и легкий.
Межвитковые проставки
- Проставки под пружины. Устанавливаются в верхней части между пружиной и кузовом. Отлично распределяет нагрузку амортизаторов, в отличие от первого варианта.
Проставки под пружины
- Регулируемые. Точно такие же, как и проставки под пружины. Единственным различием считается то, что при помощи их можно регулировать высоту клиренса.
Регулируемые проставки
Установка проставок на ВАЗ-2114
Итак, теперь можно рассмотреть процесс установки проставок на амортизаторы, как под передние колеса, так и под задние. Для этого потребуется демонтировать передние амортизаторы с пружинами в сборе, а вот задние — частично. В обоих случаях, необходима будет яма или подъёмник и набор ключей.
Установка передних проставок
Передние проставки, как говорилось ранее, ставятся между кузовом и пружиной. Это увеличивает клиренс на несколько сантиметров, в зависимости от того, какая прокладка выбрана. Теперь можно перейти непосредственно к процессу установки:
- Устанавливаем автомобиль на яму.
- Поддомкрачиваем переднее колесо.
Снимаем переднее колесо
- Далее, выпрессовываем палец рулевой тяги из стойки.
Демонтаж пальца рулевой тяги
- Откручиваем нижнюю опору стойки.
Процесс демонтажа креплений стойки
- Демонтируем верхние крепления амортизатора.
Откручиваем верхнее крепление амортизатора
- Ставим проставку между пружиной и кузовом.
Установленная проставка на амортизатор
- Проводим сборку в обратном порядке.
- Такую же точно операцию делаем со второй стойкой.
Видео об установке проставок на заднюю подвеску
Теперь, клиренс передних колес увеличено, а соответственно необходимо проделать подобную операцию с задними.
Установка задних проставок
Рассмотрим процесс установки задних проставок:
- Откручиваем нижнее крепление амортизатора.
Демонтаж нижнего крепления заднего амортизатора
- Устанавливаем проставку.
Процесс замера и установки проставки
- Прикручиваем нижнее крепление проставки к балке.
- Амортизатор крепим в нижнее центральное отверстие.
Установленная задняя проставка
- Такую же процедуру проводим и со стойкой на другой стороне.
Видео об установке проставок на заднюю подвеску
Выводы
Выбрать и установить проставку под амортизаторы ВАЗ-2114 для повышения клиренса достаточно просто. С данной задачей способен справиться даже начинающий автомобилист.
carfrance.ru
Какой клиренс и дорожный просвет на ВАЗ-2114: фото и видео
Знать технические характеристики и геометрическую проходимость своего автомобиля не просто полезно, но и необходимо. Клиренс ВАЗ-2114 влияет на только на возможность преодолевать дорожные неровности, но и прямо может влиять на работу подвески и на управляемость. Геометрия кузова идентична старой ВАЗ-2109, дорожный просвет же зависит от установленного двигателя.
Какой на ВАЗ-2114 дорожный просвет?
Величина клиренса
Теоретически, дорожным просветом называют расстояние от грунта до самой низкой точки в автомобиле, но производители часто лукавят, указывая заведомо завышенные данные.
В технических характеристиках ВАЗ-2114 указан клиренс 165 мм, тем не менее с разными моторами эта цифра может незначительно меняться, от 160 до 168 мм.
Габаритные размеры позволяют «носиться» по полям и колдобинам даже на стандартной подвеске
В принципе, такого просвета вполне достаточно, чтобы спокойно чувствовать себя даже на грунтовке. На Ниве, к примеру, клиренс составляет по паспорту 220 мм, на практике — около 210, что на 50-55 мм больше.
На что влияет клиренс кроме проходимости
Любые работы по увеличению клиренса за счёт изменения подвески — повлекут изменение центра тяжести!
Значение дорожного просвета сильно влияет на управляемость и на работу подвески, поскольку каждая из подвесок рассчитана на определённый рабочий ход.
Также изменение клиренса может сместить центр тяжести, что повлияет на устойчивость автомобиля в поворотах, особенно на высоких скоростях.
Увеличивать дорожный просвет, или пусть живёт?
Любое изменение в геометрии подвески никогда не останется незамеченным. Приподняв кузов всего на 15-20 мм, мы поднимаем центр тяжести, а кроме того, изменяем режим работы подвески.
Пружины и амортизаторы имеют свои характеристики и показывают оптимальную жёсткость только в заданных пределах, а установив 20-миллиметровую проставку для увеличения клиренса под пружину, мы сбиваем характеристику её работы. Равно как и амортизатор, он не станет корректно работать, когда в штатных условиях под нормальной нагрузкой шток поднят на тех же 20 мм. Амортизатор будет жёстче работать на отбой, что может привести к вырыванию верхнего крепления из чашки.
Колеса 15-го радиуса
Оптимальный способ незначительного увеличения дорожного просвета — установка резины высокого профиля, в пределах допустимого, разумеется.
Так, для ВАЗ 2114-можно установить резину 14-го посадочного диаметра с размерностью 185/65, хотя в этом случае нет гарантии, что колеса не будут задевать колёсные арки.
Заключение
То же можно сказать и о радикальном занижении автомобиля. Поэтому штатный дорожный просвет на ВАЗ-2114 нужно принимать с благодарностью и безропотно. Удачных и ровных всем дорог!
carfrance.ru
Способы занижения автомобиля
| Почему автомобиль с маленьким клиренсом у некоторых групп людей вызывает больше эмоций, чем с завышенной подвеской ? Наверное, это вопрос, ответ на который будет не однозначным. Такой тюнинг подвески, как «уменьшить клиренс» можно сделать по-разному, часть способов можно назвать «правильными», а часть отнести к категории «колхоз». А Вы знаете, как занизить автомобиль своими руками ? |
Как правильно занизить автомобиль
Пневмоподвеска.Самый дорогой способ опустить или поднять автомобиль по желанию. Останавливаться на ней я не буду, ознакомиться с такой регулируемой подвеской ВАЗ Вы можете в этой статьетатье.
| Комплект подвески с регулируемым клиренсом. В такой спортивный комплект амортизаторов входят стойки с регулируемым клиренсом и комплект специальных пружин. Жесткость амортизаторов регулируется автоматически, и при необходимости Вы всегда сможете изменить клиренс самостоятельно, в зависимости от желаний (например, зимой сделать автомобиль повыше, летом — пониже). Найти регулируемые амортизаторы на ВАЗ сейчас проблем не составляет, потому как производителей такой продукции множество. |
Видео тестдрайв
Дорожный просвет ВАЗ 2114 или клиренс
, как и для любого другого легкового автомобиля является важным фактором на наших дорогах. Именно состояние дорожного покрытия или его полное отсутствие заставляет российских автолюбителей интересоваться клиренсом Lada 2114 и возможностью увеличения дорожного просвета с помощью проставок.
Для начала стоит честно сказать, что реальный клиренс ВАЗ 2114
может серьезно отличатся от заявленного производителем. Весь секрет в способе измерения и месте измерения дорожного просвета. Поэтому узнать реальное положение дел можно лишь самому вооружившись рулеткой или линейкой. Официальный клиренс ВАЗ 2114
составляет 165 мм
и этот показатель производитель указывает в “нагруженном” автомобиле.
Некоторые производители идут на хитрость и заявляют размер дорожного просвета в “пустом” автомобиле, однако в реальной жизни у нас полный багажник всевозможных вещей, пассажиры и водитель. То есть в загруженном авто клиренс будет совершенно другим. Еще один фактор, который мало кто имеет ввиду, это возраст машины и износ пружин их “проседание” от старости. Вопрос решается установкой новых пружин или покупкой проставок под просевшие пружины ВАЗ 2114
. Проставки позволяют компенсировать просадку пружин и добавит пару сантиметров дорожного просвета. Иногда даже сантиметр на парковке у бордюра играет важную роль.
Но не стоит увлекаться “лифтом” дорожного просвета ВАЗ 2114, ведь проставки для увеличения клиренса ориентированы только на пружины
Если не обратить внимание на амортизаторы, ход которых зачастую очень ограничен, то самостоятельная модернизация подвески может привести к потери управляемости и поломке амортизаторов. С точки зрения проходимости большой дорожный просвет в наших суровых условиях это хорошо, однако на больших скоростях на трассе и в поворотах появляется серьезная раскачка и дополнительные крены кузова
Сзади на “четырнадцатой” традиционно для увеличения дорожного просвета используют так называемые “домики” или “каблуки” (на фото чуть выше). Которые просто приподнимают все стойку в сборе. Такой метод подойдет практически для всех переднеприводных Lada. Для примера предлагаем посмотреть видео установки проставок для увеличения дорожного просвета на ВАЗ 2114.
Любой производитель автомобиля при проектировании подвески и выбора величины клиренса ищет золотую середину между управляемостью и проходимостью. Пожалуй самый простой, безопасный и незатейливый способ увеличить просвет, это установить колеса с “высокой” резиной. Смена колес позволяет легко нарастить клиренс на сантиметр другой. Не забывайте, что серьезное изменение клиренса может привести к повреждению ШРУСов Lada 2114. Ведь “гранатам” придется работать немного под другим углом. Но это касается только передней оси.
ВАЗ 2114 не относится к категории автомобилей повышенной проходимости. Тем не менее автолюбители нередко уменьшают или увеличивают клиренс ВАЗ 2114,придавая автомобилю лёгкий спортивный или внедорожный флёр. Не слишком, впрочем, увеличивая его реальную скорость или проходимость.
Проставки под пружины
Проставки изготавливаются из высокопрочной резины, не деформируются и способны удерживать массу автомобиля. Устанавливаются они между пружиной и кузовом. Если пружина просела, то ее не спасет никакая проставка, т.к. в такой пружине уменьшено межвитковое расстояние. Ездить на таких пружинах уже становится опасным, потому что у нее уменьшен ход до смыкания витков.
Другой разговор, когда такая проставка ставится на нормальную пружину и исправный кузов. В этом случае она увеличит клиренс, но при этом уменьшится ход отбоя и увеличится ход сжатия амортизатора, что в общем-то тоже не очень приятно.
Третий случай, когда пружина нормальная, но дорожный просвет уменьшился из-за старения кузова. В этом случае проставка не навредит автомобилю.
Стоит отметить, что ВАЗом проставки утверждены не были.
Что выбрать?
Из чего сделать проставки для увеличения клиренса? Выбор материала зависит от конструкции вашей машины. В переднем отсеке авто монтируют проставки из металлов: стали либо алюминиевых сплавов. Под задние пружины рекомендуется ставить резиновые или пластиковые изделия.
Какие проставки для увеличения клиренса лучше? Во-первых, нельзя устанавливать любые проставки свыше 30 мм толщиной. Во-вторых, полиуретановые изделия могут спровоцировать повреждение кузова стальными втулками из-за быстрого износа.
Самыми надежными являются алюминиевые изделия, хотя и вызывают коррозию в точках соприкосновения с кузовом. На практике хорошо себя показали пластиковые проставки для увеличения клиренса, не выявив серьезных недостатков. Резиновый материал является самым дешевым, но подвержен разрывам, деформации и быстрому износу.
О лифте кузова и подвески
Как увеличить клиренс самостоятельно
Клиренс можно увеличить самостоятельно. Чаще всего для этого применяют специальные приспособления – проставки.
Подбор материалов
Проставки для увеличения клиренса автомобиля изготавливают из следующих материалов:
Каждый материал имеет свои преимущества и недостатки.
Резиновые проставки
- устойчивы к внешним воздействиям в виде кислоты, соли, щелочи;
- не влияют на управляемость автомобилем и комфорт в салоне;
- не оказывают коррозирующего действия на кузов машины;
- недорого стоят на авторынке.
- быстрый износ;
- подвержены деформации и повреждению.
Резиновые проставки закрепляют под пружинами.
Полиуретановые проставки
Помимо достоинств резины, имеют в дополнение:
- более высокую прочность;
- могут принять значительную нагрузку, не подвергнувшись разрыву;
- способны сглаживать удары о неровности дорожного полотна.
К недостаткам относят:
- большое давление на втулки;
- возможность деформации кузова авто.
Такие проставки также подходят для установки под пружины. Стоят они дороже резиновых, но дешевле металлических.
Алюминиевые проставки
Все перечисленные выше достоинства других материалов в большей степени выражены у алюминиевых проставок. Помимо этого, они долго не изнашиваются.
Единственный существенный недостаток – возможность коррозирующего воздействия при соприкосновении с кузовом машины. Обычно их крепят в месте соединения амортизаторов с автомобилем.
АБС-пластик
В настоящее время это наиболее приемлемый материал для проставок на автомобильном рынке. Он обладает всеми достоинствами предыдущих моделей, но лишен их недостатков.
Проставки из пластика ставят под пружины.
Установка проставок на переднюю часть автомобиля
Монтаж проставок спереди машины осуществляют по следующей инструкции:
- Автомобиль приподнимают на домкрате и снимают колесо.
- Отсоединяют шланги тормозов и откручивают пару гаек с передней стойки, предварительно стянув пружины стяжкой.
- Стойку снимают, скрутив гайки с верхней опоры.
- Старые болты меняют на новые большей длины.
- Проставка крепится на болты и осуществляется сборка в обратном порядке. При наличии помехи от поперечной стойки, ее подпирают вторым домкратом.
- Все те же действия повторяют со вторым колесом.
Установка проставок сзади
Монтаж проставок на заднюю часть авто осуществляют по следующей инструкции:
- Пороги с задних дверей автомобиля и под крышкой багажного отделения снимают.
- Задние сидения максимально сдвигают вперед. Убирают обшивку с багажника и боковин, полностью обнажая кузов.
- Приподнимают автомобиль сзади домкратом и убирают колесо.
- Скручивают гайки сверху и снизу, снимают опору.
- Старые болты меняют на новые большей длины.
- Крепят проставку на болты и осуществляют сборку в обратном порядке.
- металлические проставки должны обязательно пройти антикоррозийную обработку;
- если у легкового авто передний привод, его не стоит поднимать выше, чем на 20 мм;
- в 80% случаев желательно устанавливать проставки и над и под пружиной для синхронности;
- при установке проставок сзади нужно учитывать угол наклона авто (лучше не поднимать более чем на 30 мм);
- если увеличить просвет больше, чем на 30 мм, возможны проблемы с выполнением развала у авто;
- в комплекте с проставками должны прилагаться болты и шпильки, подходящие по размеру.
Проставки для увеличения клиренса ВАЗ-2114: фото и видео
Многие автомобилисты хотят увеличить клиренс на ВАЗ-2114. Это связано с повышением грузоподъемности и проходимостью. Но, не все знают, как это сделать своими руками. Для этого существуют специальные проставки, которые устанавливаются между амортизатором и кузовом. Для передних и задних стоек они разные, но принцип остается один и тот же.
Классификация проставок для увеличения клиренса
Комплект проставок для увеличения клиренса
Проставки под передние стойки устанавливаются между кузовом и стойкой, в то время как задние между мостом и амортизатором. Они разной формы и отличаются друг от друга, а поэтому спутать их достаточно тяжело.
Купить можно проставки как комплектом, так и порознь.
Комплект задних проставок для увеличения клиренса
Виды проставок
Проставки для автомобиля бывают:
- Алюминиевые. Чаще всего используются под задние амортизаторы.
Алюминиевые проставки для установки под передние колеса
- Полиуретановые. Могут применяться, как под задние стойки, так и под передние.
- Пластиковые. Используются в тех случаях, когда автомобиль подвергается тюнингу ходовой полностью.
По месту установки
Также, проставки могут различаться по месту установки:
- Межвитковые. Ставятся между витками пружины. Способ монтажа достаточно простой и легкий.
Межвитковые проставки
- Проставки под пружины. Устанавливаются в верхней части между пружиной и кузовом. Отлично распределяет нагрузку амортизаторов, в отличие от первого варианта.
Проставки под пружины
- Регулируемые. Точно такие же, как и проставки под пружины. Единственным различием считается то, что при помощи их можно регулировать высоту клиренса.
Регулируемые проставки
Установка проставок на ВАЗ-2114
Итак, теперь можно рассмотреть процесс установки проставок на амортизаторы, как под передние колеса, так и под задние. Для этого потребуется демонтировать передние амортизаторы с пружинами в сборе, а вот задние — частично. В обоих случаях, необходима будет яма или подъёмник и набор ключей.
Установка передних проставок
Передние проставки, как говорилось ранее, ставятся между кузовом и пружиной. Это увеличивает клиренс на несколько сантиметров, в зависимости от того, какая прокладка выбрана. Теперь можно перейти непосредственно к процессу установки:
- Устанавливаем автомобиль на яму.
- Поддомкрачиваем переднее колесо.
Снимаем переднее колесо
- Далее, выпрессовываем палец рулевой тяги из стойки.
Демонтаж пальца рулевой тяги
- Откручиваем нижнюю опору стойки.
Процесс демонтажа креплений стойки
- Демонтируем верхние крепления амортизатора.
Откручиваем верхнее крепление амортизатора
- Ставим проставку между пружиной и кузовом.
Установленная проставка на амортизатор
- Проводим сборку в обратном порядке.
- Такую же точно операцию делаем со второй стойкой.
Видео об установке проставок на заднюю подвеску
Теперь, клиренс передних колес увеличено, а соответственно необходимо проделать подобную операцию с задними.
Установка задних проставок
Рассмотрим процесс установки задних проставок:
- Откручиваем нижнее крепление амортизатора.
Демонтаж нижнего крепления заднего амортизатора
- Устанавливаем проставку.
Процесс замера и установки проставки
- Прикручиваем нижнее крепление проставки к балке.
- Амортизатор крепим в нижнее центральное отверстие.
Установленная задняя проставка
- Такую же процедуру проводим и со стойкой на другой стороне.
Видео об установке проставок на заднюю подвеску
Выводы
Выбрать и установить проставку под амортизаторы ВАЗ-2114 для повышения клиренса достаточно просто. С данной задачей способен справиться даже начинающий автомобилист.
carfrance.ru
Установка динамиков в двери
Установка колонок в двери – сам по себе процесс очень лёгкий, если вам нужно попросту поменять старые динамики на новые. Но если вы впервые занялись установкой передних колонок, то уровень сложности зависит от наличия проводки в дверях, наличия места для динамиков. К счастью, наши авто с завода снабжаются боковыми подиумами под динамики с кармашками, так что, это уже минус одна проблема.
Правильная установка динамиков в передние двери заключается в том, что динамики должны крепиться строго на своих местах и должны быть правильно подключены полярности как проводов, так и самих динамиков. К вопросу установки передних динамиков, каждый подходит по своему: кто то просто крепит новые динамики, кто то заодно делает шумо и вибро изоляцию для более качественного звучания.
- Откручиваем 3 самореза крепление подиумов, откручиваем крепление динамиков и снимаем разъёмы.
- Ставим новые, плотно закручиваем и ставим подиумы.
Установка проставок под амортизаторы Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2
Часто даже новый автомобиль ваз 2113 при полностью, а порой и частично загруженном багажнике задевает задними колесами за подкрылки. Избавиться от этой неприятности, а заодно и увеличить дорожный просвет можно, установив проставки между нижними концами задних амортизаторов и проушинами балки задней подвески лада 2115. Мы выбрали проставки, позволяющие поднять задок автомобиля в три разных положения.
ВНИМАНИЕ
При подъеме задней части автомобиля изменяются три важных параметра: положение регулятора давления задних тормозов, направление световых пучков фар и угол продольного наклона оси поворота передних колес (кастор).
Первые два параметра поддаются самостоятельной регулировке. Кастор при подъеме задка уменьшается, влияя на устойчивость и управляемость автомобиля. Для его регулировки лучше прибегнуть к услугам СТО.
У автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:
Углы установки колес автомобиля в снаряженном состоянии (без водителя, пассажиров и груза)
Для установки проставок вывешиваем заднюю часть автомобиля.
Ключом «на 19» отворачиваем гайку болта нижнего крепления амортизатора ваз 2114, удерживая болт от проворачивания головкой той же размерности,…
…и вынимаем болт.
Аналогично отсоединяем нижнее крепление второго амортизатора.
С одной стороны проставки расстояние, показанное на фото, больше, чем с другой. Этой стороной ориентируем проставку к продольной оси автомобиля.
Обратите внимание на то, что проставки зеркально симметричны и их можно установить как на правую, так и на левую сторону автомобиля
Для правильного монтажа проставки необходимо, чтобы линия, проходящая через центры отверстий креплений проставки к балке и нижнему концу амортизатора, была близка к вертикали и совпадала с продольной осью амортизатора.
Поэтому при монтаже выбранной проставки на правой стороне автомобиля для крепления амортизатора ваз 2115 можно использовать только одно отверстие.
Если этот вариант не устраивает.
В этом случае можно будет использовать одно из двух других отверстий для крепления амортизатора.
Устанавливаем проставку на проушины балки.
Размещаем между проушинами балки распорную втулку и вставляем болт.
Наживляем на болт гайку и затягиваем ее моментом 70–85 Н.м.
В этом положении проставки задок автомобиля можно поднять на максимальную или минимальную величину. Мы выбрали нижнее отверстие.
Вставляем болт в отверстия проставки и во втулку амортизатора.
Наживляем на болт гайку.
Аналогично устанавливаем проставку между нижним концом другого амортизатора и проушинами балки задней подвески.
Затягиваем гайки крепления нижних концов амортизаторов к проставкам в положении «автомобиль на колесах» моментом 70–85 Н.м.
Для правильной установки регулятора давления нажимаем на задок автомобиля усилием 400–500 Н.
Ключом «на 13» ослабляем болт крепления регулятора давления к кронштейну рычага привода регулятора…
…и перемещаем кронштейн отверткой так, чтобы зазор между рычагом и пружиной рычага был в пределах 2,0–2,1 мм.
Зазор проверяем сверлом или отрезком проволоки соответствующего диаметра.
После регулировки проводим дорожный тест. Наблюдатель, находящийся вне автомобиля, должен зафиксировать блокировку задних колес, которая должна наступать несколько позже, чем у передних, при резком торможении со скорости 30–40 км/ч.
При слишком поздней блокировке уменьшаем зазор, при ранней (опережающей блокировку передних колес) — увеличиваем с обязательной проверкой указанным выше способом.
Для регулировки фар устанавливаем снаряженный автомобиль лада 2113 (с «запаской», инструментами и полным баком топлива) на ровную горизонтальную площадку в 5 м от экрана — светлой стены здания, гаража и т.п. Проверяем и доводим до нормы давление в шинах всех колес, а на водительское сиденье усаживаем помощника или кладем груз в 75 кг. Размечаем экран, как показано на рисунке (при этом точки пересечения линии 1 с линиями А и В должны находиться на высоте центров фар).
Устанавливаем рукоятку гидрокорректора фар в положение минимальной загрузки автомобиля лада 2114.
Включаем ближний свет и закрываем правую фару куском картона. Вращая регулировочные винты левой фары, добиваемся, чтобы верхняя горизонтальная граница светового пятна на экране совпала с линией 2, а точка пересечения горизонтальной и наклонной границ (Е) — с линией А. Аналогично регулируем световой пучок правой фары.
Клиренс ВАЗ 2110
Несмотря на мировые тенденции относительно низкой «посадки» автомобилей, для дорог России это, скажем прямо, неприемлемо. К достижениям создателей «десятки» следует отнести тот факт, что клиренс на ВАЗ 2110 вполне достаточный, можно сказать – оптимальный для условий города и дорог с покрытием (которые в большинстве своем оставляют желать лучшего).
ВАЗ 2110 с заниженной подвеской
Технические характеристики
Итак, если рассматривать заводские, конструктивные характеристики, то на ВАЗ 2110 всех типов (а выпускались они с кузовами седан, хетчбек и универсал) дорожный просвет должен быть не менее 165 мм – от дороги до поддона картера, 140 мм – до низшей точки глушителя. Для двигателей 1,5 л есть еще один показатель – до катализатора просвет должен быть не менее 130 мм.
Габариты ВАЗ 2110
«Поднятие» машины
В принципе, как мы уже отмечали, этого достаточно для более-менее комфортной езды. Но, конечно, многим хочется еще немного «приподнять» ВАЗ 2110, исходя из своих реалий.
«Поднятая» ВАЗ 2110
Мы расскажем, как можно это реально сделать. Но сразу предупредим: «поднятие» автомобиля над уровнем асфальта влечет за собой ряд неприятных последствий:
- Зажатие пружин во-первых, приведет к снижению комфорта во время езды, а во-вторых, от этого пострадают амортизаторы, которые не смогут справляться со своими обязанностями;
- От слишком жестких пружин страдает также подвеска, поскольку это приводит к увеличению на нее нагрузок;
- При использовании алюминиевых проставок неизбежна коррозия;
- Увеличивая дорожный просвет ВАЗ 2110, автовладельцы рискуют устойчивостью автомобиля во время движения. Дело в том, что при этом смещается центр тяжести, машину может раскачивать, а в некоторых случаях возможно даже переворачивание. Поэтому мастера настойчиво рекомендуют не увеличивать клиренс более чем на 5 см. То есть, максимальный предел должен быть не более 170 мм!
Как правильно увеличить дорожный просвет автомобиля
Русские дороги заставляют нас задумываться о том, как увеличить клиренс автомобиля. Такие темы даже можно встретить на форумах посвященных Ниве Шевроле, что и говорить об автомобилях десятого семейства. Поднять подвеску можно различными способами и на разную высоту, пробуем разобраться с преимуществами и недостатками всех методов.
Дорожный просвет автомобиля такой параметр, которого на наших дорогах не бывает много. Хотя если посмотреть с другой стороны, то встретить на улице автомобиль, у которого заниженная подвеска не редкость.
Чаще всего решаются увеличить клиренс из-за следующих случаев:
- Нагруженный автомобиль задевает задними колесами за подкрылки, либо брызговиками о землю, поэтому хотят поднять зад автомобиля.
- Задевает днищем или защитой картера на неровной дороге, поэтому хотят поднять перед автомобиля.
В некоторых случаях решаются приподнять подвеску задка и передка одновременно. Для многих не секрет, что после таких действий могут возникнуть некоторые неприятности, увеличиться износ некоторых узлов, изменяться характеристики автомобиля. Попробуем найти ответ на вопрос: как увеличить дорожный просвет без негативных последствий.
Если подумать, что влияет на дорожный просвет автомобиля, то станет ясно, что это целый ряд способов:
- винтовая подвеска.
- установить проставки между кузовом и опорой стойки.
- установить не штатные опоры стоек, пружины(более длинные) или амортизаторы.
- установить межвитковые проставки в пружины
- установить более высокие резинки под пружины
- заменить резину и диски
Если установить проставки “домики” под стойки, то получится приподнять зад автомобиля.
Как могли заметить, способов сделать автомобиль выше – множество, но как взаимосвязано увеличение клиренса и характеристики автомобиля ?
Как увеличить клиренс автомобиля
Некоторые автовладельцы для повышения проходимости своего автомобиля увеличивают его дорожный просвет (клиренс). Делать это без острой необходимости не стоит, поднятие кузова автомобиля над дорогой неизбежно приведет к ухудшению устойчивости и управляемости автомобиля.
Способы увеличения клиренса автомобиля
- Увеличение размера колесных дисков – самый простой способ увеличения дорожного просвета, при увеличении размера диска высота профиля шины должна остаться прежней: например, замена колес с 195/65R15 на 205/65R16 приведет к увеличению внешнего радиуса колеса и к увеличению клиренса, но при этом нужно быть осторожным увеличившийся внешний радиус колес повлияет на точность показаний спидометра, а также может вывести из строя датчик скорости, что повлияет на работоспособность систем ABS и ESP.
- Использование шин с более высоким профилем – при использовании шин с более высоким профилем увеличивается внешний радиус колеса, что может привести к ухудшению управляемости и устойчивости автомобиля на высоких скоростях и в поворотах, кроме этого те же проблемы со спидометром и датчиком скорости.
- Замена амортизаторов и пружин подвески – сложный и дорогостоящий способ увеличения клиренса, возросший в результате такой модернизации дорожный просвет приведет к увеличению высоты центра тяжести автомобиля, что значительно ухудшит устойчивость автомобиля в поворотах.
- Установай специальных проставок для увеличения клиренса – пластиковые, полиуретановые или алюминиевые проставки устанавливаются между опорной частью стойки и кузовом. Установка проставок увеличивает клиренс, но также поднимает центр тяжести автомобиля, то ведет к ухудшению устойчивости в поворотах.
При увеличении клиренса автомобиля следует осознавать, что улучшение одних характеристик автомобиля ведет к ухудшению других.
Автомобили, оборудованные пневматической или пневмогидравлической подвеской, имеют встроенную автоматическую регулировку дорожного просвета (клиренса). На легковых автомобилях в качестве пневматического упругого элемента используют пневмобаллоны рукавного типа или регулирующиеся амортизаторы.
Как Правильно Поставить Проставки На Ваз 2110
В случае колес с задним крылом с полной, а иногда и с частичной нагрузкой мы готовы поднять заднюю часть машины. Есть несколько методов. Первый заключается в замене провисающих стандартных пружин, аналогичных или усиленных. Но есть и второй вариант, поставить прокладки под пружины.
При этом длина конструкции амортизатора практически увеличивается, соединительные размеры сохраняются, то есть пружинный проставочный узел может быть установлен в обычном месте в автомобиле. Необходимо отрегулировать положение регулятора давления заднего тормоза. необходимо отрегулировать угол продольного наклона оси вращения передних колес (ролик). Если первые два параметра могут быть отрегулированы независимо, колесико должно быть настроено на 100, потому что это практически геометрия колеса и без специальных.
Чтобы установить задние проставки под пружины, мы вешаем заднюю часть машины. С 19 головкой мы откручиваем нижний ушной болт амортизатора, удерживая гайку от вращения гаечным ключом того же размера. Снять болт
Обратите внимание, что распорки зеркально симметричны и могут быть установлены с любой стороны автомобиля
Сторона распорки, на которой расстояние от края до отверстия крепежного болта больше (показано на фото ниже), должна быть установлена в центре автомобиля. Чтобы еще определить, какую проставку поставить, необходимо определить проставку амортизатора с учетом длины здания. Следовательно, если проставка установлена правильно, необходимо, чтобы линия, проходящая через центры отверстий проставки, крепилась к опоре, а нижний конец амортизатора был близко к вертикали и совпадал с ударным ниппелем. амортизатор прикреплен к проставке. (см. фото для обеих сторон соответственно). Установите прокладку на проушины балки.
Видео: Как правильно разместить проставки на ВАЗ 2110
Вставьте манжетную прокладку между проушинами балки и вставьте болт. Крепим гайку к болту и затягиваем ее моментом 7085 Нм. В этом положении прокладку на задней части автомобиля можно поднять на выбранную высоту.
Чтобы выбрать среднее положение во время установки (см. Фото), необходимо изменить правую и левую прокладки. Мы выбрали нижнюю позицию. Вставьте болт в проставочные отверстия и втулку амортизатора. Затянуть гайку до болта. Аналогично, установите проставку для другого амортизатора, конечно же, выбранная высота должна соответствовать первому случаю.
Затягиваем гайки для крепления нижних концов амортизаторов к прокладкам в положении автомобиля на колесах с крутящим моментом 7085 Нм. Чтобы правильно установить регулятор давления, нажмите на заднюю часть машины с усилием 4050 кгс. И переместите кронштейн с помощью отвертки так, чтобы зазор между рычагом и пружинным рычагом находился в пределах 2,02,1 мм.
Проверьте зазор с помощью дрели или куска проволоки соответствующего диаметра, также этому зазору соответствует монета с двумя рублями, вы также можете применить его. После настройки мы проводим дорожное испытание. Наблюдатель за пределами транспортного средства должен зафиксировать задние колеса, которые должны прибыть немного позже, чем передние, с резким торможением со скоростью 3040 км / ч. При очень поздней блокировке мы уменьшаем зазор, а с предыдущей (до блокировки передних колес) мы увеличиваем ее путем незаменимой проверки по методу, упомянутому выше. Для регулировки фар мы устанавливаем оборудованный автомобиль (с запасным колесом, инструментами и полным топливным баком) на плоскую горизонтальную платформу в 5 метрах от светлой стены здания, гаража и т. Д.
Мы проверяем и регулируем давление в шинах на всех колесах, а также размещаем помощника на сиденье водителя или грузим 75 кг. Отметьте экран, как показано (при этом все точки пересечения полосы 1 с линиями А и В должны находиться на высоте центров фар). Включите ближний свет и закройте правую фару куском картона. Поворачивая регулировочные винты левой фары, мы получаем, что верхняя горизонтальная граница светового пятна на дисплее совпадает с линией 2, а точка пересечения горизонтальной и наклонной границ (E) с линией A. Аналогично отрегулируйте световой луч правой фары.
