Регулируем сход-развал на ВАЗ-2112 своими руками: развал-схождение в гаражных условиях

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

1. Поднимите автомобиль, чтобы его колёса не касались земли.
2. Установите колёса в положение для езды по прямой.
3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесомРазница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

Развал схождение своими руками ваз 2110 вполне реально исправить, используя при этом простые приспособления и подручные средства.

В первую очередь стоит отметить, что замена рулевого шарнира или же амортизаторов приводит к значительному изменению углов, которое в последствие потребует регулировки. Как правило, в большинстве случаев достаточно отрегулировать всего лишь два данных параметра: углы схождения и развала колес. Кроме того, существует третий параметр, а именно угол продольного наклона шкворня, который нуждается в корректировке значительно реже остальных.

ДиагностикаИтак, для того чтобы отрегулировать схождение колес делать замеры удобней всего при помощи специальной линейки, при этом наиболее комфортно работать на яме. Кроме того, не забудьте расположить руль строго в положение прямолинейного движения. Прежде чем корректировать развал схождение своими руками ваз 2110, необходимо с внутренней стороны колес нанести метки, для этого можно использовать мел. После того, как создадите в линейке натяг, ее нужно установить, уперев двумя концами в ранее намеченные точки. Затем слегка встряхните линейку, а далее совместите «ноль» с указателем.

Развал-схождение на ВАЗ 2110Не забудьте зафиксировать шкалу. После этого прокатите машину немного вперед, чтобы линейка сместилась вместе с колесами, но при этом не коснулась подвески или же кузова. Затем необходимо проверить показания. Развал схождение своими руками ВАЗ 2110 вполне реально откорректировать, не имея особого опыта.

Регулировка схождения

Итак, если на автомобиле расстояние между колесами, расположенными сзади, меньше чем спереди, то необходимо укорачивать рулевые тяги, а если больше — то наоборот удлинять. Стоит отметить, что проводить подобные корректировки необходимо практически после каждого ремонта ходовой части автомобиля. Кроме того, даже если вы не проводили каких-либо ремонтных работ, обязательно проводите диагностику автомобиля, по крайней мере, каждые полгода.

Для того чтобы не регулировать развал схождение не пришлось проводить после ремонта, прежде чем разбирать подвеску нужно метить абсолютно все разъединяемые соединения, если нет под рукой мела, то можно обойтись краской или же зубилом. Кроме того, следует считать количество оборотов во время выворачивания наконечников из тяг.

Впрочем, развал схождение своими руками ВАЗ 2110 вполне обычная процедура, с которой сможет без особого труда справиться любой опытный автомобилист

Благодарю за внимание

Многие неисправности действительно можно сделать самостоятельно, придерживаясь советов и рекомендаций специалистов. Далее в статье мы рассмотрим, как своими руками производится развал-схождение ВАЗ-2110 и в какой последовательности.

Регулировка

Если будет меняться угол кастера, понадобятся самоконтрящиеся гайки M12x1,25. У ВАЗа есть подходящий артикул – 16105011. Если же угол будут уменьшать, нужны и шайбы «2108-2904225» (деталь 24). Установка одной шайбы ведёт к уменьшению кастера на 19 угловых минут.

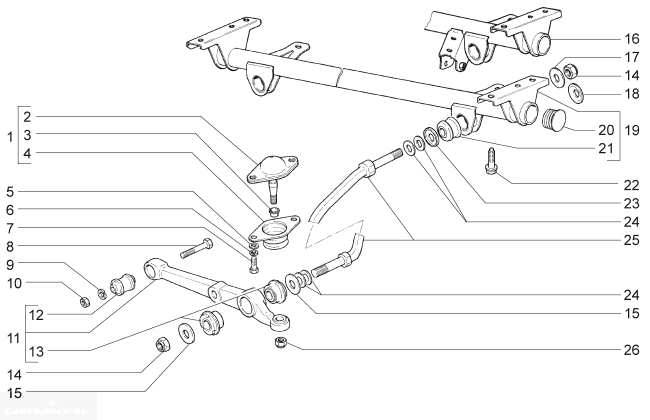

Растяжка (сабля) и рычаг

Для регулировки любого параметра колесо вывешивают и снимают его. А при настройке кастера по очереди вывешивают каждое из двух колёс. В общем, работа предстоит долгая.

Угол кастера

Чтобы добавить или убрать шайбы, нужно снимать растяжку: плоским ключом «на 24» придерживают саму растяжку, а другим ключом откручивают гайку.

Демонтаж растяжек подвески

Отвернув гайки с обеих сторон, сразу удалить деталь нельзя. Нужно открутить и крепёж рычага к тяге стабилизатора (ключ «на 17»). Чтобы выбить крепёжную шпильку, используйте проставку из алюминия.

Угол развала

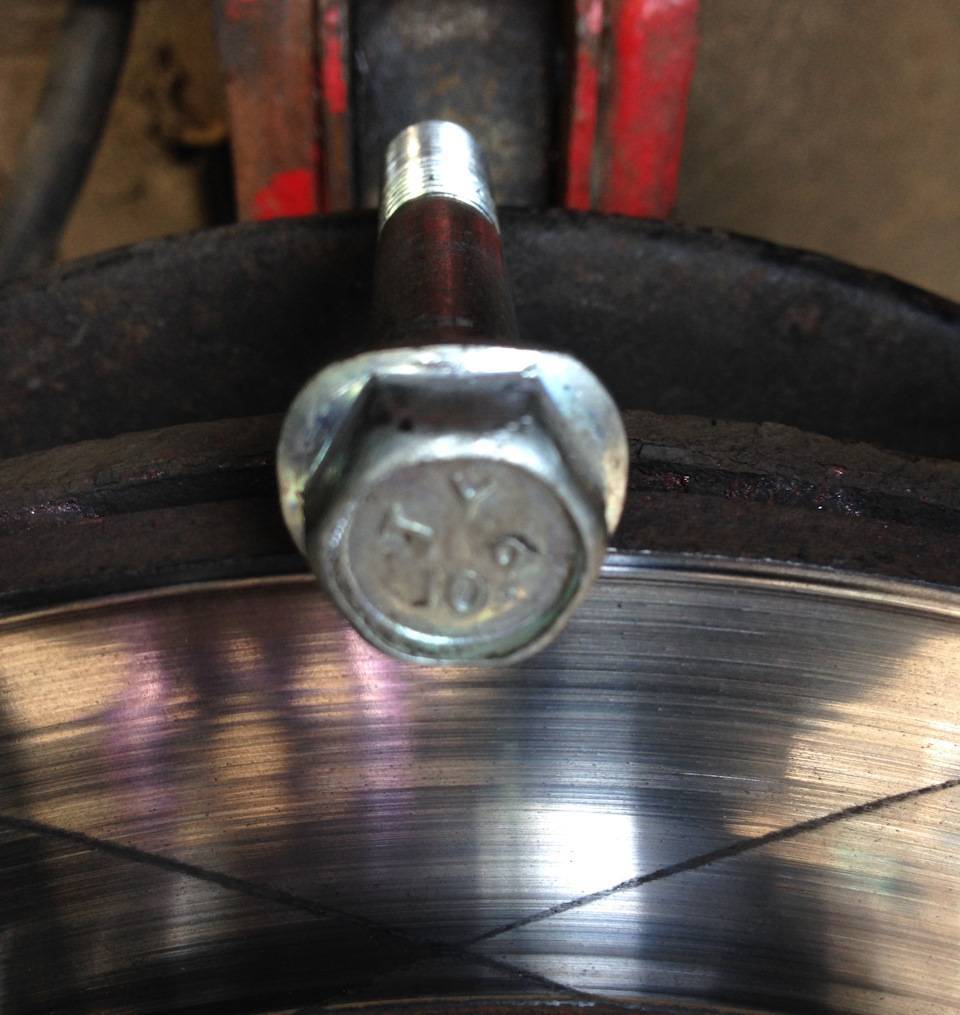

На всех «Десятках», в том числе на ВАЗ-2112, развал регулируется просто. Верхний болт, на котором удерживается кулак, снабжён эксцентриком. Гайку на болте нужно ослабить и затем вращать его ключом – угол развала будет меняться.

Регулировка развала правого колеса

Отметьте штатное положение шляпки регулировочного винта (рис. 1). Ослабьте гайку на нижнем винте. То же самое надо сделать с верхним винтом – гайку не откручивают полностью! Выполнив настройку, крепление затягивают. Нужны два ключа «на 19» (рис. 2).

Угол схождения

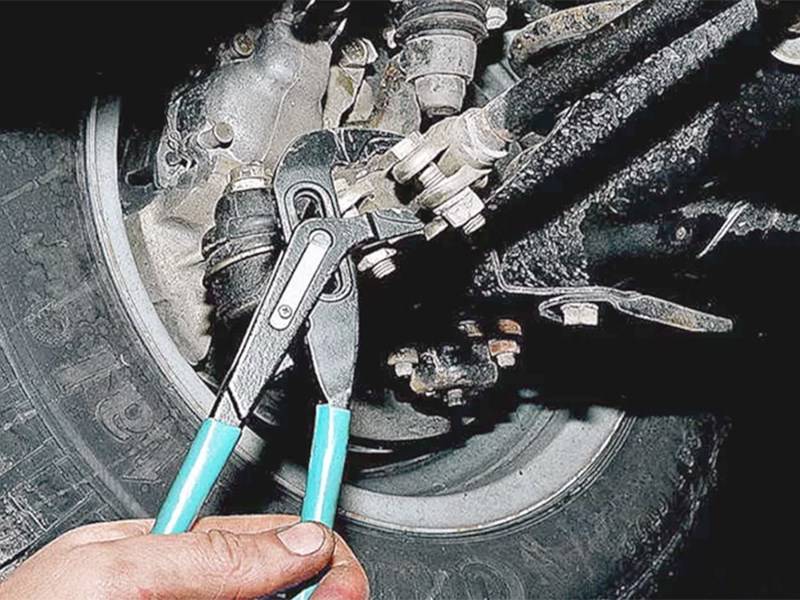

На фото показано, как устроена рулевая тяга в сборе с наконечниками. Шестигранник рассчитан под ключ «на 17», но прежде, чем его вращать, надо ослабить стяжной винт на каждом из наконечников – внутреннем и наружном.

Рулевая тяга и её наконечники

Если смотреть на арку снаружи, то вращая шестигранник «по часовой стрелке», мы уменьшаем длину рулевой тяги. И наоборот.

Откручивая винт, помеченный на фото стрелкой, наконечник «a» нужно придерживать. То же относится и к операции настройки – плоскость шаровой опоры должна остаться параллельной плоскости рычага «b».

Внешний наконечник и поворотный рычаг

Кто пренебрежёт нашим советом, будет менять наконечники через день.

Порядок действий:

1. Для регулировки правой тяги руль надо вывернуть влево;

2. Взяв ключ «на 13», ослабляют два стяжных винта;

3. Проводят настройку (нужен ключ «на 17»);
4. Затягивают винт на внутреннем, и затем – на внешнем рулевом наконечнике.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам. Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески. Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу

Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова. Проверьте показания

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Инструкция по работе

Ниже собраны поэтапные работы, для регулировки в домашних условиях, дедовским методом.

Для регулировки развала нужно:

• Ослабить болты, крепящие амортизационную стойку к поворотному кулаку;
• Подвесить отвес по центру оси. Груз отвеса опускается в емкость с маслом, чтобы его не раскачивало;
• Замерить штангенциркулем расстояние между нитью и краем диска колеса сверху и снизу относительно оси;
• Добиться одинакового расстояния от нити до колеса в этих точках путем поворота верхнего эксцентрикового болта стойки амортизатора;
• Затянуть гайки болтов, соединяющих кулак со стойкой, когда измеряемое расстояние от нити до диска станет одинаковым.

Для настройки схождения необходимо:

1. Натянуть нить от переднего колеса к заднему на уровне центров ступиц.
2. Проложить небольшие предметы между частями покрышек, ближними к краям машины, и нитью, чтобы нитка находилась точно параллельно заднему диску, для устранения разницы в ширине колеи. Контроль параллельности выполняется штангенциркулем.
   Ослабить стяжные болты наконечников рулевых тяг.
3. Установить колесо параллельно натянутой нити путем вращения втулки рулевой тяги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Что такое «развал-схождение»

Колёса автомобиля должны располагаться относительно горизонтальной плоскости под определённым углом (развал), это же касается и вертикальной плоскости (схождение). Это требуется для достижения лучшего сцепления шин с земной поверхностью и приемлемой управляемости транспортного средства.

Правильная установка углов развала и схождения обеспечивает стабильную управляемость и устойчивость транспортного средства

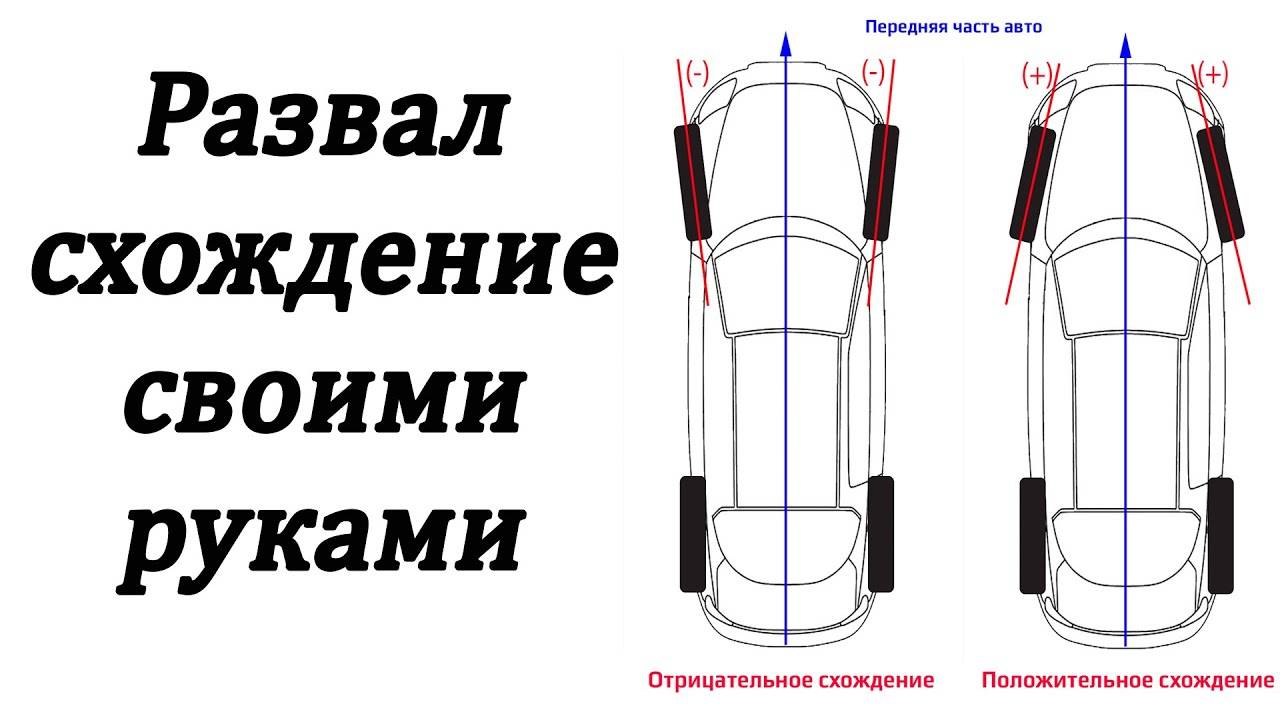

Схождение

Данная величина может быть как «плюсовой» (когда воображаемые линии, идущие параллельно ведущим колёсам, будут иметь точку пересечения перед «носом» ТС), так и «минусовой»(когда точка пересечения расположена сзади). Нужно понимать, что чем ближе к нулю угол схождения, тем меньше у ТС сопротивляемость эффекту качения.

Отрицательный угол схождения – это плохо. В данном случае будет наблюдаться ухудшенная управляемость и плохой отклик при вращении руля. Ко всему прочему это приведёт к рысканию машины во время поездок (особенно на высокой скорости). Значительно вырастет риск возникновения неуправляемого заноса.

При «плюсовом» схождении передних колёс ТС более отзывчиво в управлении, и автолюбителю будет легче входить в повороты. Колёса задней оси тоже рекомендуется устанавливать с положительным значением схождения, тогда машина станет максимально устойчивой при езде прямо.

При сильном несоответствии углов сходимости заводским настройкам наблюдается повышенный износ резины:

• При положительном – на его наружной части;
• При отрицательном – внутренних поверхностей.

Поэтому не рекомендуется экспериментировать с этим углом.

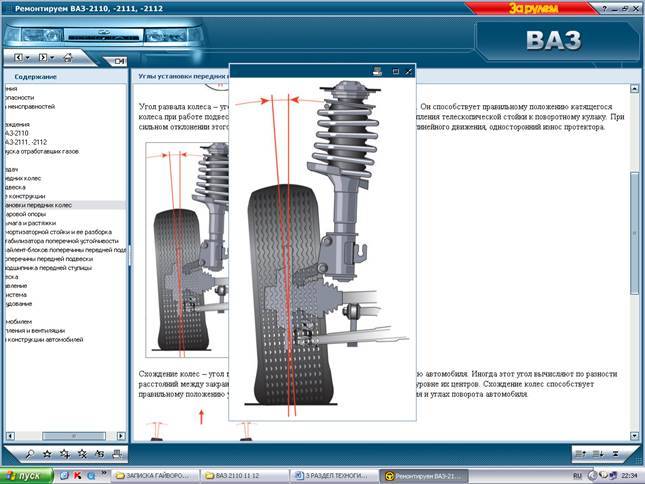

Развал

Развал — это угол между воображаемой вертикальной плоскостью и боковой плоскостью колеса. Если верхние части колёс «смотрят» в центр машины, угол развала считается отрицательным, а если наружу, то положительным. Значительное несоответствие углов развала параметрам, установленным производителем, приведёт к быстрому износу шин. Более того, машину начнёт «тащить» в сторону колеса, которое имеет максимальный угол развала.

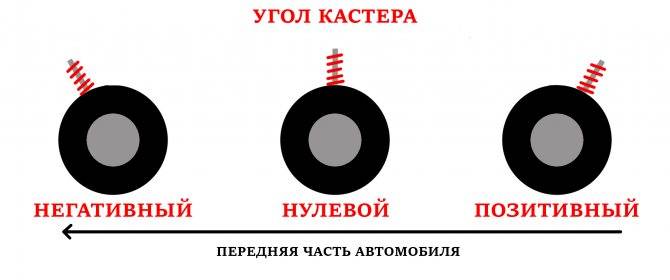

Кастер

На поведение ТС во время вождения оказывает влияние кастер – угол между воображаемой вертикалью и осью поворота колёсных дисков во время поворота руля.

Его значение может иметь как положительные, так и отрицательные значения. Из-за этого угла ведущие колеса будут неизменно возвращаться в исходное (нейтральное) положение. От его значения зависит изменение развала колёс при повороте руля и стабилизация машины в момент передвижения по дуговой траектории. Чем больше это значение, тем значительнее будет стабилизирующий эффект.

Угол кастера — отклонение угла продольной оси от мнимой вертикальной линии

Углы развала и схождения следует постоянно контролировать, однако кастер устанавливается производителем при разработке ТС, и изменять его в большинстве случаев не приходится.

Важно, чтобы углы были одинаковы с обеих сторон ТС. В противном случае автомобиль может вести себя на дороге непредсказуемо – машину будет «уводить» в одну из сторон

Заводские настройки – 1 градус 30 минут (плюс/минус 30 минут).

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

• Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
• Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
• Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Измерение индивидуального схождения колес

Чтобы измерить полусхождение каждого колеса, необходимо создать коридор, состоящий из двух параллельных линий. Для их создания можно использовать прочные нити, рыболовные резинки, лучи лазерных нивелиров. Линии должны проходить строго горизонтально, их нужно выстраивать по высоте центров колес. Базовый коридор можно создать тремя способами:

• Первый – крепление нитей непосредственно к колесам. Это самый простой, но наименее точный способ. Колеса могут иметь разный вылет относительно арок, из-за этого нарушается параллельность линий.
• Второй – фиксация нитей на стационарных опорных конструкциях. Способ более точный в сравнении с предыдущим, но неудобен тем, в процессе регулировок и прокатки автомобиля возможно смещение шасси относительно построенных линий.
• Третий – создание коридора вокруг кузова машины при помощи реечных креплений. Рейки фиксируются в передней и задней части авто, строго в центрах колес.

Есть масса примеров построения таких конструкций в англоязычном интернете. Для примера наберите в поиске «B-G rasing string lines kit».

В гаражных условиях уместно использовать самый бюджетный и простой способ. Для замеров схода и развала понадобятся две алюминиевые рейки, которые можно купить в любом строительном магазине. Одну из них нужно подложить на пол у задней или передней оси авто. Далее необходимо сделать на рейке метки на небольшом расстоянии от колес — около 5 см. Затем определяется расстояние между нанесенными метками, полученное значение будет шириной измерительного коридора. Разделив этот параметр пополам, можно вычислить расположение средней линии. Далее необходимо приложить к размеченной трубке вторую рейку и перенести на нее полученные метки.

Дополнительные две метки наносятся на бампера машины ровно по центру. Их выставляют с помощью рулетки и обозначают куском изоленты или малярного скотча.

Алюминиевые трубки фиксируют с помощью обычных канцелярских прищепок. Их закрепляют на бамперах, брызговиках или других элементах кузова, в зависимости от конструктивных особенностей автомобиля.

Далее необходимо натянуть на рейках в ранее отмеченных местах резиновые корды, которые можно приобрести в любом рыболовном магазине. Вместо них можно использовать неупругие нитки, которые можно закрепить на трубках резинками для денег. Это позволит избежать разрыва нитей, обеспечить необходимое натяжение и минимизировать погрешность при определении углов схода колес.

На следующем этапе проводится центрирование измерительного коридора по меткам, которые были ранее обозначены на бамперах. Далее нужно выставить руль в нулевое положение, для большей точности можно использовать строительный уровень.

После перечисленных действий уже можно обнаружить поперечное смещение колес. Для этого следует измерить расстояния от центров ступиц до нитей базового коридора и определить разницу между ними. Это актуально для водителей, в чьих автомобилях колеса выходят из арок на разные расстояния.

Теперь можно приступать к измерению индивидуального схода каждого колеса. Замеры проводятся путем определения расстояний от линий базового коридора до симметричных точек обода дисков спереди и сзади от центра колеса. Полученные результаты необходимо зафиксировать в тетради или, за неимением оной, записать мелом на асфальте в гараже.

Затем необходимо прокатать автомобиль вперед или назад на пол оборота колеса, не меняя положения линий измерительного коридора

Важно, чтобы руль при этом оставался в прежнем положении. Далее нужно несколько раз провести повторные замеры индивидуального схождения колес

Если между двумя измерениями нет существенных различий, их можно принять за истинные. Если разница значительна, следует прокатать машину еще на несколько десятков сантиметров и обнаружить «кривые» колеса. Таким образом вычисляем кривые колеса. Чтобы компенсировать биения колес при расчетах, находим наиболее часто повторяющиеся значения индивидуальных схождений.

Для пересчета миллиметров в градусы и минуты воспользуемся таблицей ниже.

Когда все углы полусхождения определены с достаточной точностью, можно вычислить угол разворота задней оси. О наличии такого угла могут свидетельствовать различия параметров полусхождения задних колес относительно центральной линии.

Как изменить кастор полезные советы

Многие специалисты увеличивают кастор на несколько градусов. Все эти работы можно сделать своими руками, это не вызовет трудностей даже у новичков ремонта. То есть из элементов убираются регулировочные шайбы, они располагаются на передней подвеске. В итоге стойки немного смещаются в сторону, и тем самым, если будет большой угол кастора, тем удобнее будет поворачивать руль на поворотах. Но тут есть свои преимущества и недостатки.

Как изменить кастор на ваз 2110

Преимущества:

1. Устойчивость автомобиля на высоких скоростях, и если до этого не был сделан развал, машина держит дорогу.

2. За счет того что угол между силой колеса и осью стойки при наезде на яму стойки не будут реагировать.
3. Колеса спереди не будут задевать крылья автомобиля, это актуально для тех, кто ставить низкопрофильную резину на автомобиль.

Недостатки способа:

1. Руль будет слишком тяжелым, для этого необходимо открутить гайки на двух сторонах ступицы, затем откручивают шаровую и винт на рычаге.

2. После этого проводят демонтаж рычагов и растяжек.
3. И затем убрать несколько шайб, и затем подвеску собирают в обратном порядке.

Провести развал схождение на ваз 2110 своими руками может любой водитель. Но вот чтобы провести точные замеры следует использовать современные инструменты и оборудование, специалисты сейчас применяют специальные стенды. Если не проводить замеры и не выставлять углы, а также провести ремонт не правильно, то можно попасть в аварийную ситуацию на дороге. Также резина будет очень быстро изнашиваться, именно поэтому периодически проводить проверку и делать развал схождение на автомобиле.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Инструмент для замены передней стойки

Для того, чтобы работы прошли успешно и быстро, необходимо подготовить некоторые инструменты:

• Набор ключей или торцевых головок с диаметром от «10» до «27».
• Вороток.
• Домкрат.
• Противооткатные упоры.
• Смазка WD-40.

  Когда инструмент готов, можно приступать к работе.

Подготовительные работы

Перед тем как приступить непосредственно к работе, необходимо подготовить рабочее место и автомобиль.

• Первым делом ставим автомобиль на ровную поверхность.
• Под задние колёса для наибольшей надёжности ставим противооткатные упоры.
• Срываем все болты крепления передних колёс.

  Сорванные гайки потом проще открутить.

Пошаговый процесс замены передних стоек

Если у вас вышла из строя только одна стойка, менять вам придётся всё равно пару, так, что очередность выполнения работ не имеет значения.

1. Первым делом поднимаем капот и при помощи специального устройства для фиксации штока и ключа на «19» зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.

   При демонтаже гайки необходимо использовать специальный ключ.

   Подобный ключ легко найти в магазинах.

2. При помощи ключа на «13» выкручиваем 3 болта, которые расположены на верхнем стакане.

   Болты отмечены стрелками.

3. Далее, домкратом производим вывешивание колеса и фиксируем её в таком положении.

   Процесс пошёл! Помним о безопасности. Задние колёса застопорены ручником, а лучше брусками

4. Тормозной шланг, который закреплен на самом кулаке стойки, снимаем с места фиксации и убираем в любую сторону.
5. Осматриваем все соединения, в том числе рулевой наконечник, поворотный кулак и саму стойку на наличие следов коррозии, лучше всего обработать эти места смазкой. Это делается для того, чтобы все закисшие детали легко можно было сорвать.
6. Погодя небольшое количество времени, пока смазка проникнет во все глубокие места, можно продолжать работу.
7. Отсоединив шплинт и открутив гайку от рулевого наконечника при помощи монтировки и молотка убираем его с места фиксации.

   Когда тяги приоткручены, гайки оставьте на местах.

8. Используя головки на «17» и «19» начинаем откручивать два болта которые крепят стойку к поворотному кулаку.

   Болты отмечены стрелками.

9. Когда гайки выкручены, может возникнуть неполадки с дальнейшим демонтажом основных болтов. Так как они сильно прикипают, возможно понадобится излишнее влияние на них смазки, либо жидкого ключа. Для того, чтобы выбить их из своих посадочных мест можно использовать болт диаметром меньше.
10. Если все крепящие элементы выкручены, осталось полностью выкрутить все три болта которые расположены на верхней чашке.
11. Пока стойка не разъединена с поворотным кулаком, не следует до конца отворачивать один из трёх болтов на чашке. И вывёртываем её полностью лишь тогда, когда стойка находится в руках и полностью под контролем.

    Стойка извлечена. Проводим визуальный осмотр рулевого наконечника и шаровой опоры

12. Разбирать стойки следует первым делом начиная со стяжек. Стягивать пружины следует аккуратно, исключая возможностей их срыва.

    Стягивать пружины необходимо до того момента, пока они не освободят верхнюю чашку.

13. Если стойка больше не упирается об опору — это будет обозначать, что она уже и та достаточно находится в напряжении.
14. Сейчас уже можно демонтировать гайку крепления опоры и соответственно саму опору.
15. Когда опора демонтирована, снимаем саму пружину.
16. Сейчас остаётся снять лишь пыльник и отбойник со штока стойки. (Хотя можно этого и не делать если все запчасти будут новые).

    Порядок работ в иллюстрации.

На этом этапе работы по разборке передней стойки ВАЗ-2112 можно считать законченной.

Порядок работ по сборке

Первым делом на новую стойку производим монтаж пыльника и отбойника.

Монтаж производим в обратном порядке снятию.

Если вы планируете установить шумоизоляторы, то монтируем их.

Шумоизоляторы готовы к установке

Одеваем пружину

Обратите внимание, что основная её часть, должна точно попасть в специальное углубление, расположенное на патроне стойки. Воспользовавшись новой опорой и опорным подшипником необходимо зафиксировать её на самом штоке, при помощи гайки

Следите за тем, чтобы часть пружины сверху была обязательно на месте её фиксации и при этом не было никаких перекосов и скосов.

Когда всё продиагностировано, можно снять все стяжки и приступать к её монтажу на автомобиль.

Примеряемся, любуемся и устанавливаем

Дальше, все работы выполняем в точно обратной последовательности, начиная с гаек стакана в подкапотном пространстве. При фиксации стойки на поворотный кулак лучше всего использовать новые болты тем же диаметром с абсолютно новыми гайками.

Варианты установки углов

Чаще всего автовладельцу не требуется изменять заводские настройки, но следует знать, как положение колёс влияет на управляемость переднеприводного автомобиля.

Первый вариант

При отрицательном касторе колёса сдвигаются максимально назад, в данной ситуации машина станет более чувствительной к манипуляциям с рулевым колесом. А это значит – более требовательной к уровню вождения владельца. На скоростях превышающих 70 км/час проявится стремление ТС к «рысканию», будет сложнее удержать траекторию на крутых поворотах.

Второй вариант

Кастор «плюсовой», а углы развала и схождения — «в нулях». Крутить руль станет труднее физически, но при этом ТС будет отлично «держать» дорогу при езде по прямой линии.

Третий вариант

Эти настройки можно условно назвать спортивными. Если при «плюсовом» касторе развал и схождение поставить в «минус», руль крутить будет тяжелее, но управляемость улучшится. ТС станет проще вводить в повороты даже при скоростях выше среднего.
