Редуктор заднего моста – как оказать своевременную помощь?

Неисправности полуосей

Есть признаки, которые свидетельствуют о выходе из строя полуосей и связанных с ними деталей. Вот некоторые сигналы:

• Сильный удар во время движения о камень или при попадании колеса в глубокую яму может нанести большой ущерб транспортному средству. Ось может треснуть или сломаться и по нескольким другим причинам, например, при движении с изношенным опорным подшипником или при перегрузке транспортного средства по весу, также при ДТП или даже при столкновении с бордюром. Это может привести к поломке оси, которая служит основным элементом передачи крутящего момента трансмиссии к колесам.
• Изгиб полуоси приводит к вибрации при движении. При езде слышны шумы и ощущается вибрация, а при визуальном осмотре заметно изменение угла соприкосновения колеса с дорожным покрытием.
• Износ несущих подшипников и самих полуосей. О неисправности этих элементов сигнализирует жужжащий звук при скоростном режиме, превышающем 30 километров в час. Конечно можно произвести замену этих деталей, но есть вполне экономичный вариант, восстановления их работоспособности. Новый ревитализант РВС-ИПИ, позволит продлить срок эксплуатации полуосей и опорных подшипников на длительный срок без дорогостоящего ремонта.

Передаточное число ГП редукторов

ПЕРЕДАТОЧНОЕ ЧИСЛО ГЛАВНЫХ ПЕРЕДАЧ РЕДУКТОРОВ ВАЗ

В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любуюглавную передачу (пару) не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов (“Нива” и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.

В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным. Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.

Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

главная пара	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса	передаточное число
на ведомой	на ведущей
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора. Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной маркитрансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке – фосфатированию. Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.

При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов. Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения. При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.

Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин. следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов. Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.

Техническое обслуживание редуктора

Редуктор заднего моста работает в повышенных нагрузках. Срок эксплуатации заднего редуктора зависит от периодического прохождения ТО, режима эксплуатации.

Признаком неисправности редуктора заднего моста, при которым следует провести диагностику и, в случае необходимости, сделать ремонт, является появление шума. Шум редуктора — это гул, который легко ощущается во время езды и который закладывает уши движении на дальнее расстояние.

Обычно, при появлении шума редуктора, всегда приходится делать капитальный ремонт или менять полностью.

В зависимости на какой передаче едет автомобиль и на какой скорость, шум может быть разным.

Порядок ремонта или замены узла полностью:

1. 1. Приготовить стандартный набор ключей.
   2. Слить масло из редуктора, открутив сливную пробку.
   3. Снять колеса.
   4. Снять тормозные барабаны.
   5. Снять колодки.
   6. Открутить крепления полуосей торцевым ключом.
   7. Демонтировать полуоси.
   8. Разобрать и снять карданный вал. Это делаем в таком порядке:
      • Поставить метки на фланце кардана и фланце редуктора для избежания дисбаланса после сборки.
      • Открутить болты, которые крепят вал.
      • Во время сборке использовать новые гайки для избежания возможной поломки в дороге (обрыв карданного вала).
   9. Открутить крепления редуктора к заднему мосту торцевым ключом.
   10. Устанавливаем новый редуктор или ремонтируем.
   11. После сборки заливаем новое масло для редуктора.

Если во время движения появился гул около задних колес, то надо проводить регулировку. Гул появляется от постоянных нагрузок.

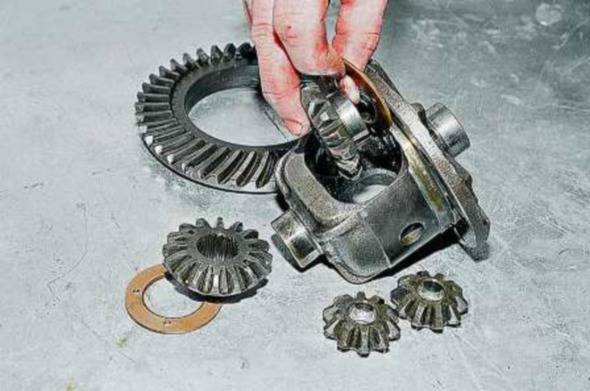

Диагностику делаем в таком порядке:

1. Демонтировать подшипники.
2. Снять сальники.
3. Снять сателлиты.
4. Снять фланцы.
5. Снять оси.
6. Все снятые детали надо промыть в бензине или керосине.
7. Осмотреть визуально и, если обнаружено повреждение хотя бы одного зуба, то деталь подлежит замене.

Сборку редуктора делаем в такой последовательности:

1. Установить ведущую шестерню с регулировочной шайбой, распорной втулкой, подшипниками и фланцем.
2. Гайку следует затягивать ключом с динамометрическим измерением. Силу затяжки гайки делаем 1 Н (Ньютон).
3. В корпус дифференциала установить ведомую шестерню и затянуть болты.
4. Выставить путем регулировки допустимый люфт.
5. После установки всех деталей, гайки затягиваем до минимума.
6. Теперь проворачиваем ведомую шестерню и проверяем ее на люфт. Люфт должен быть, но небольшим. Люфт — это запас расстояния, так как все детали при нагрузках немного расширяются.
7. Проверяем расстояние между болтами, удерживающие гайки. Штангенциркулем проверяем расстояния, а с другой затягиваем гайки с одинаковым моментом затяжки. Расстояния между болтами не должны изменять от предела 1,5-2 мм. Если расстояния в норме, то опять проверяем люфт шестеренки.
8. Регулировка на этом этапе заканчивается.

Особенности устройства заднего моста

Особенности устройства заднего моста

Руководство по ремонту и эксплуатации — Трансмиссия ВАЗ-2101 — ВАЗ-2107 — Особенности устройства заднего мостаОсобенности устройства заднего моста Задний мост

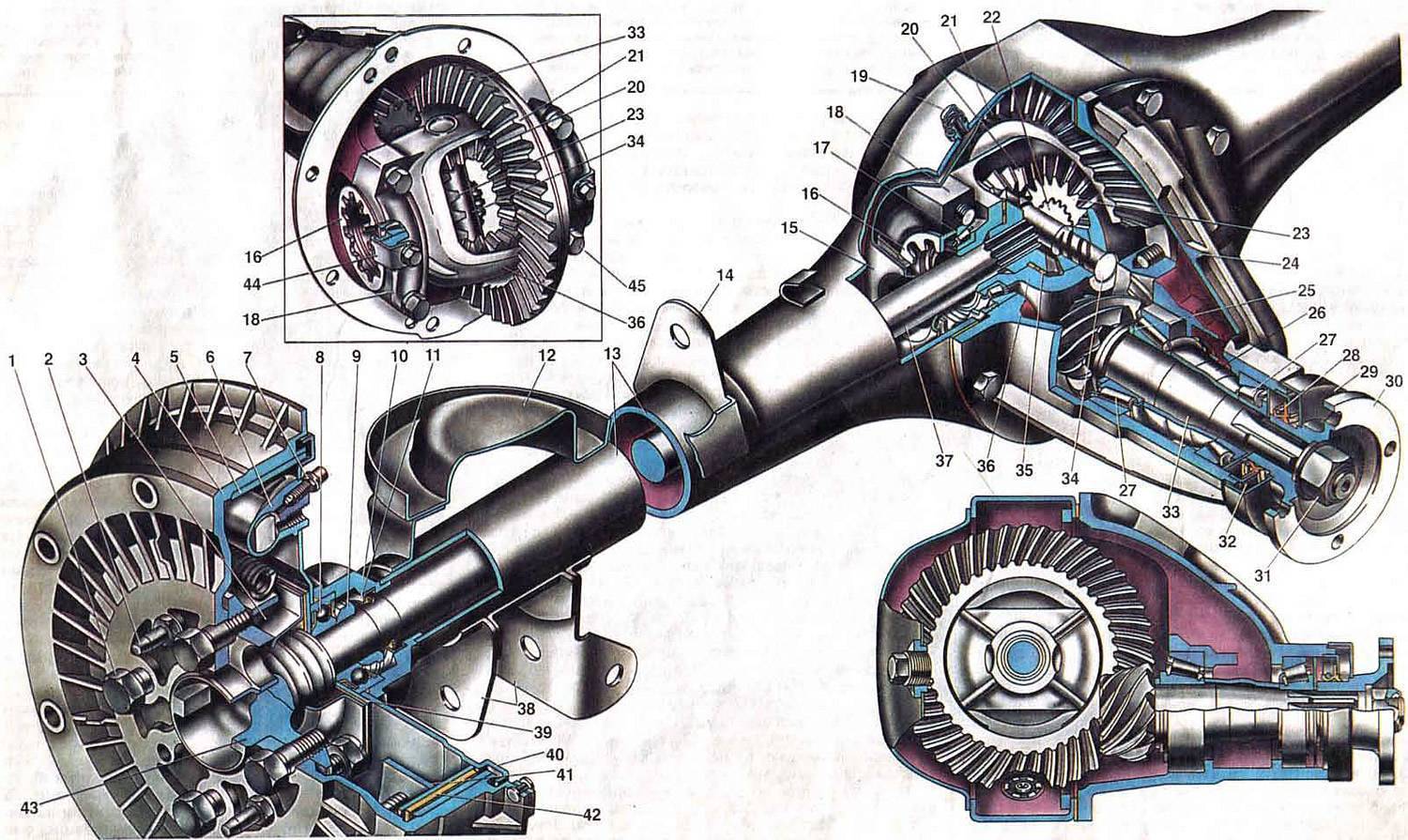

1 – полуось; 2 – болт крепления колеса; 3 – направляющий штифт; 4 – маслоотражатель; 5 – тормозной барабан; 6 – подшипник полуоси; 7 – запорное кольцо; 8 – фланец балки заднего моста; 9 – сальник полуоси; 10 – балка заднего моста; 11 – пластина крепления подшипника; 12 – щит заднего тормоза; 13 – направляющая полуоси; 14 – регулировочная гайка; 15 – подшипник коробки дифференциала;

16 – крышка подшипника; 17 – сапун; 18 – сателлит; 19 – ведомая шестерня; 20 – шестерня полуоси; 21 – регулировочное кольцо ведущей шестерни; 22 – распорная втулка; 23 – подшипники ведущей шестерни; 24 – сальник ведущей шестерни; 25 – грязеотражатель; 26 – фланец; 27 – маслоотражатель; 28 – картер редуктора заднего моста; 29 – ведущая шестерня; 30 – ось сателлитов; 31 – регулировочная шайба; 32 – коробка дифференциала.

Задние мосты автомобилей ВАЗ-2101, ВАЗ-2102 и их модификаций имеют одинаковое устройство и полностью унифицированы, за исключением редукторов, главная передача которых имеет разное передаточное число. У ВАЗ-2101 и его модификаций оно составляет 4,3, а на ВАЗ-2102 – 4,44. Для отличия редукторов для «универсала», на их горловине наносится буква «у».

К балке 10 заднего моста крепится редуктор 28, в котором расположены главная передача и дифференциал. Ведущая 29 и ведомая 19 шестерни главной передачи спарены по контакту и шуму, поэтому, при повреждении одной из них, заменяются обе. Между внутренними кольцами подшипников 23 ведущей шестерни расположена распорная втулка 22, которая, деформируясь при затягивании гайки ведущей шестерни, обеспечивает предварительный натяг в ее подшипниках.

Между торцом ведущей шестерни и внутренним подшипником установлено регулировочное кольцо 21, определяющее правильное положение ведущей шестерни относительно ведомой.

Ведомая шестерня главной передачи крепится к фланцу коробки 32 дифференциала, которая вращается на двух подшиниках 15. Предварительный натяг в этих подшипниках, а также зазор между зубьями ведущей и ведомой шестернями регулируется гайками 14, завернутыми в разъемные постели подшипников. Полуосевые шестерни 20 установлены в цилиндрических гнездах коробки дифференциала и опираются на коробку через опорные шайбы 31. Подбором шайб по толщине, устанавливается боковой зазор 0,0–0,1 мм между зубьями сателлитов и полуосевых шестерен.

Полуось 1 внутренним концом входит в шлицевое отверстие полуосевой шестерни, а наружным опирается на шариковый подшипник 6, который закреплен на полуоси запорным кольцом 7. Подшипник полуоси уплотняется в гнезде балки заднего моста с внутренней стороны самоподжимным сальником 9, а снаружи – резиновым кольцом, зажатым между щитом тормоза 12 и фланцем балки заднего моста. Подшипник закреплен в гнезде балки пластиной 11, которая совместно с маслоотражателем 4 и щитом тормоза, крепится четырьмя болтами к фланцу балки.

Цитата

Установка и регулировка ведущей шестерни

Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника. Подбирайте регулировочное кольцо с помощью оправки А.70184 и приспособления А.95690 с индикатором. Операции проводите в следующем порядке. Закрепив картер редуктора на стенде, запрессуйте в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, пользуясь для этого оправками: для переднего подшипника — А.70185, а для заднего — А.70171 (рис. 3-73).

Рис. 3-73.

Установка наружного кольца заднего подшипника ведущей шестерни оправкой: 1 — оправка А.70171 На оправке А.70184, имитирующей ведущую шестерню, установите с помощью оправки А. 70152 внутреннее кольцо заднего подшипника и вставьте оправку в горловину картера редуктора (рис. 3-74).

Рис. 3-74.

Определение толщины регулировочного кольца ведущей шестерни: 1 — индикатор; 2 — приспособление А.95690; 3 — задний подшипник ведущей шестерни; 4 -оправка А. 70184

Установите внутреннее кольцо переднего подшипника, фланец ведущей шестерни и, проворачивая оправку для правильной установки роликов подшипников, затяните гайку моментом 7,85 — 9,8 Н . м (0,8 — 1 кгс . м). Закрепите приспособление А.95690 на торце оправки 4 и настройте индикатор, имеющий деление 0,01 мм, на нулевое положение, установив его ножку на тот же торец оправки А.70184. Затем передвиньте индикатор 1 так, чтобы его ножка встала на посадочную поверхность подшипника коробки дифференциала. Поворачивая налево и направо оправку 3 с индикатором, установите ее в такое положение, в котором стрелка индикатора отмечает минимальное значение «а,» (рис. 3-75), и запишите его. Повторите эту операцию на посадочной поверхности второго подшипника и определите значение «а2».

Рис. 3-75.

Схема снятия замеров для определения толщины регулировочного кольца ведущей шестерни: 1 — оправка А.70184; 2 — приспособление А.95690 с индикатором; а1 и а2 — расстояние от торца оправки до шеек подшипников дифференциала Определите толщину «S» регулировочного кольца ведущей шестерни, которая является алгебраической разностью величин «а» и «Ь»: S = а — Ь, где: а — среднее арифметическое расстояние от торцов оправки 1 (рис. 3-67) до шеек подшипников дифференциала а = a1+a2/2 b — отклонение ведущей шестерни от нормального положения переведенного в мм. Величина отклонения маркируется на ведущей шестерне (рис. 3-76) в сотых долях миллиметра со знаком плюс или минус. При определении толщины регулировочного кольца учитывайте знак величины «Ь» и ее единицу измерения.

Рис. 3-76.

Шестерни главной передачи: 1 — ведомая шестерня; 2 — порядковый номер; 3 — поправка в сотых долях миллиетра к номинальному положению; 4- ведущая шестерня

Пример. Допустим, что величина «а» установленная с помощью индикатора, равна 2,91 мм (величина «а» положительна), а на ведущей шестерне после порядкового номера поставлено отклонение «—14». Чтобы получить величину «Ь» в миллиметрах, нужно умножить указанную величину на 0,01 мм. Ъ = -14 х 0,01 = -0,14 мм Определите толщину регулировочного кольца для ведущей шестерни в миллиметрах. S=a—Ь=2,91мм—(—0,14мм)=2,91 мм + 0,14 мм = 3,05мм В данном случае поставьте регулировочное кольцо толщиной 3,05 мм. Наденьте на ведущую шестерню регулировочное кольцо нужной толщины и напрессуйте оправкой А.70152 (рис. 3-77) внутреннее кольцо заднего подшипника, снятое с оправкой А.70184. Наденьте распорную втулку.

Рис. 3-77.

Установка внутреннего кольца заднего подшипника на ведущую шестерню: 1 — кольцо роликоподшипника; 2 — оправка А.70 152; 3 -регулировочное кольцо; 4 — ведущая шестерня

ПРЕДУПРЕЖДЕНИЕ

При ремонте редуктора заднего моста необходимо устанавливать новую распорную втулку, если были заменены картер редуктора, шестерни главной передачи или подшипники ведущей шестерни. Если указанные детали остались прежними, то распорную втулку можно еще использовать. Вставьте ведущую шестерню в картер редуктора и установите на нее внутреннее кольцо переднего подшипника, маслоотражатель, сальник, фланец ведущей шестерни и шайбу. Наверните на конец шестерни гайку и застопорив фланец ведущей шестерни, затяните ее (о моменте затягивания см. ниже).

Диагностика и регулировка/ремонт

Основанием для диагностики редуктора заднего моста является появившийся шум сзади автомобиля. Это может быть признаком износа устройства. Если появляется гул, то это говорит о том, что редуктор пришел в негодность и требует капитального ремонта, при котором придется поменять почти все детали. Чтобы не допускать этого состояния, надо вовремя делать диагностику при малейшем шуме.

Как правило, различные виды шумов появляются при определенных скоростях. По каждому виду шума можно определить, какие отклонения и с какими деталями или узлами они связаны. При появлении шума в заднем мосту следует проверить состояние ведущего моста и редуктора при разных режимах движения: движение с места, ускорение, движение на малых скоростях и др. Шумы при проведении таких испытаний можно разделить на следующие виды:

• непрерывный шум со стороны задних колес;
• шум при разгоне автомобиля;
• шум при торможении (замедленном движении);
• шум, возникающий на поворотах.

Проведя диагностику с помощью смены режимов движения можно установить причину неполадок и примерно составить объем ремонтных работ.

Если редуктор вышел из строя, то есть два пути решения проблемы: заменить полностью агрегат или найти неисправную деталь и заменить ее. Для выполнения процедуры замены понадобится стандартный набор инструментов. В первую очередь из корпуса агрегата надо слить масло. Для этого откручивается сливная пробка в нижней части заднего моста. Далее снимаются задние колеса, тормозные барабаны, колодки. С помощью торцевого ключа откручиваются крепления полуосей. Затем демонтируются полуоси.

При демонтаже карданного вала есть некоторые особенности. Перед откручиванием болтов, удерживающих вал, надо отметить положение фланца кардана и фланца редуктора относительно друг друга, чтобы правильно их установить при обратной сборке для исключения дисбаланса. Гайки при сборке надо будет заменить на новые, чтобы они не ослабли и не оборвался карданный вал при движении автомобиля.

Теперь с помощью торцевым ключом откручиваются болты, которыми редуктор крепится к мосту. После всех этих процедур можно снимать старый агрегат и на его место ставить новый, либо отремонтированный и можно регулировать редуктор. Сборку надо выполнять строго в обратном порядке. Масло следует залить новое.

Регулировка редуктора заднего моста выполняется при появлении гула в задних колесах. Причиной появления гула могут быть постоянные нагрузки на автомобиль или механические повреждения. Начинать следует с визуального осмотра деталей. С машины снимаются подшипники, сальники, сателлиты, фланцы и оси. Все детали надо промыть в керосине и сделать визуальный осмотр. Если обнаружено повреждение даже одного зубца, деталь надо менять на новую.

После осмотра и замены деталей собирается редуктор. Сначала устанавливается ведущая шестерня с регулировочной шайбой, распорной втулкой, подшипниками и фланцем. Для затягивания гайки используется специальный ключ со встроенным динамометром. Гайку надо затягивать на 1 Ньютон. Далее в корпус дифференциала устанавливается ведомая шестерня и затягиваются болты. Теперь необходимо отрегулировать люфт. Когда все установлено, гайки следует затянуть до минимума. Далее проворачивается ведомая, затем проверяем ее на наличие небольшого люфта. Он необходим в качестве запаса, когда разогреется редуктор, чтобы во время движения ничего не лопнуло.

На заключительном этапе проверяются все расстояния между болтами, удерживающими гайки. Проверив с помощью штангенциркуля расстояния, с обратной стороны плоскости затягиваются гайки на одинаковую величину. При этом все время проверяем расстояния между болтами, они не должны изменяться более 1,5-2 мм. Если все в порядке, снова проверяется люфт шестеренки, он должен быть таким, каким мы его выставили. На этом регулировка заканчивается.

Регулирвка и установка редуктора ВАЗ 2107

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Прочитайте, может пригодится: Как проверить состояние рулевого управления Ваз-2107 своими силами

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Признаки неполадок редуктора

Задний редуктор относится к надёжным механизмам классических «Жигулей» и поломки с ним случаются нечасто. Однако, как и у любого другого агрегата, у него могут быть свои неисправности, которые определяются по характерным признакам. На них стоит остановиться более подробно.

Шум при ускорении

Если во время разгона наблюдается посторонний звук из места установки редуктора, то к его возникновению могут привести:

• выработка или неверная регулировка подшипников дифференциала. Потребуется демонтаж, разборка и диагностика деталей с последующей регулировкой;
• неправильное зацепление зубьев шестерён главной пары. Устраняется правильной регулировкой;
• недостаток смазки в редукторе. Нехватка масла в картере восстанавливается, после чего проверяется, нет ли подтекания в местах установки уплотнительных элементов.

Подшипники полуосей не являются конструктивным элементом редуктора, но если деталь вышла из строя, то во время разгона также может наблюдаться посторонний звук.

Шум при ускорении и торможении мотором

При проявлении шума как во время разгона, так и при торможении силовым агрегатом, причин может быть не так уж много:

• выработка либо поломка подшипников конической шестерни главной пары. Устраняется путём замены вышедших из строя элементов;
• неправильная регулировка зазора между коничкой и планетаркой. Механизм нуждается в диагностике и замене повреждённых деталей, а также в установке требуемого зазора между зубьями шестерён.

Стук, хруст при движении

Если редуктор начал издавать нехарактерные для его нормальной работы звуки, то точно диагностировать поломку можно будет только после разборки узла. Наиболее вероятными причинами появления хруста либо стука могут быть:

• поломка зуба на шестернях главной пары;
• большой износ главной пары;
• неполадки либо неправильная регулировка подшипников конической шестерни.

Шумы при повороте

Шумы в редукторе также возможны при повороте автомобиля. Основными причинами такого явления могут быть:

• тугое вращение сателлитов либо появление на их поверхности задиров. Устраняется заменой повреждённых деталей либо обработкой шероховатостей наждачной бумагой. Если дефект удалить не получается, вышедшие из строя детали подлежат замене;
• заедание полуосевых шестерён. Если шестерни имеют едва заметные повреждения, производят их зачистку наждачной бумагой. Элементы со следами большого износа заменяют новыми;
• неверно выставлен зазор между шестернями дифференциала. Необходимо установить правильный зазор между шестернями;
• неисправность полуосевых подшипников. Шарикоподшипники нужно заменить на новые.

Стук в начале движения

Появлению стука в заднем редукторе ВАЗ 2106 в начале движения могут сопутствовать:

• большой зазор между шлицами вала конической шестерни и фланца. Необходимо осмотреть состояние обеих деталей. При обнаружении значительной выработки на шлицах, элементы подвергают замене;
• увеличенный зазор между зубьями шестерён главной пары. Проблема «лечится» регулировкой зазора;
• большая выработка посадочного места под ось сателлитов в коробке дифференциала. Коробка нуждается в замене;
• ослаб крепёж реактивных тяг задней балки. Необходимо осмотреть и подтянуть крепление.

Заклинило редуктор

Иногда РЗМ может заклинить, т. е. крутящий момент на ведущие колёса передаваться не будет. Причины, которые могут привести к такой неисправности, сводятся к следующему:

• отсутствие смазки в механизме, которая могла вытечь по причине негерметичности узла;
• поломка сателлитов;
• повреждение подшипника на конической шестерне главной пары.

Если заклинило одно колесо, то проблема может быть связана с тормозным механизмом либо подшипником полуоси. Подтекание масла можно определить не прибегая к разборке редуктора, но выявить остальные неисправности без этой процедуры не удастся. Если после разборки на шестернях будут обнаружены задиры, поломанные зубья либо видимые повреждения подшипника, то детали нуждаются замене.

Течь масла

Утечка смазки из редуктора «шестёрки» возможна по двум причинам:

• выход из строя сальника хвостовика;
• повреждение прокладки между редуктором и чулком заднего моста.

Чтобы точно определить, откуда подтекает масло, необходимо вытереть смазку ветошью и через некоторое время осмотреть редуктор: место утечки будет заметно. После этого можно будет предпринимать дальнейшие действия — снимать полностью редуктор для замены прокладки либо демонтировать только кардан и фланец для замены манжетного уплотнения.

Что такое задний мост

Задний мост — это делать автомобиля, объединяющая два колеса на одной оси, колеса с подвеской и подвеску с кузовом. В случае наличия заднего привода, мостом именуется трансмиссионный редуктор в сборе.

Функции заднего моста

Агрегат служит для выполнения нескольких функций:

• передача крутящего момента. Дифференциал заднего моста увеличивает крутящий момент за счет понижающей передачи. Также мост может менять плоскость вращения ведущих колес, позволяя крутить колеса перпендикулярно кузову, когда коленвал вращается вдоль оси авто;
• вращение ведущих колес с разной угловой скоростью. Данный эффект достигается за счет применения дифференциала (вспомогательных саттелитов), перераспределябщего крутящий момента в зависимости от нагрузки на колесо. Это дает возможность безопасно проходить повороты, особенно на высоких скоростях, а наличие блокировки дифференциала позволяет преодолеть сложные участки при пробуксовке одного колеса;
• опора для колес и кузова. Например, у автомобилей ВАЗ 2101-2123, ГАЗ “Волга”, задний мост закрытого типа, в корпусе которого (чулке) находится редуктор моста и полуоси, а также тормозные барабаны. При этом подвеска зависимая.

На более современных авто классический мост обеспечивает высокую проходимость за счет длинного хода подвески, жесткость на скручивание, а также плавность хода, например, как у внедорожника Toyota Land Cruiser 200.

Устройство и конструкция заднего моста в авто

Элементы классического заднего моста:

• картер (чулок), обычно неразъемный, имеющий посередине крышку для доступа к дифференциалу сзади. На автомобилях УАЗ корпус состоит из двух частей;
• ведущая и ведомая шестерня главной пары;
• корпус дифференциала (в нем собран редуктор моста);
• полуосевые шестерни (сателлиты);
• набор подшипников (ведущей шестерни и дифференциала) с дистанционной шайбой;
• комплект регулировочных и уплотнительных прокладок.

Принцип работы заднего моста. При прямолинейном движении автомобиля крутящий момент через карданный вал передается на ведущую шестерню редуктора. Ведомая шестерня вращается за счет ведущей, а от нее равномерно крутятся сателлиты (но не вокруг своей оси), распределяя момент на колеса 50:50.

При повороте авто одной полуоси необходимо вращаться с меньшей скоростью, за счет вращения сателлитов вокруг своей оси, в меньшей степени крутящий момент поступает на разгруженное колесо. Таким образом обеспечивает безопасность и отсутствие кренов при повороте, съезд с колеи движения и меньший износ резины.

Дифференциалы делятся на несколько типов, каждый из которых выполняет одну и ту же работу, но осуществляют ее по-разному. Существуют дисковые, винтовые, дифференциалы повышенного трения, с жесткой блокировкой. Все это обеспечивает высокую проходимость, поэтому применяется на кроссоверах и внедорожниках.

Как обслуживать задний мост. Для обслуживания моста требуется периодическая замена трансмиссионного масла. За счет применения гипоидной передачи, масло, заливаемое в редуктор, должно соответствовать классификации GL-5. Раз в 200-250 тысяч потребуется регулировка пятна контакта между ведомой и ведущей шестерней, а также подшипников. При надлежащем уходе подшипников, сателлитов и дистанционной шайбы хватит минимум на 300 000 км.

Типы задних мостов в сборе

На сегодня существуют три типа заднего моста в сборе, отличающиеся по типу поддержки колеса и полуоси:

• полуразгруженные полуоси;
• полностью разгруженные полуоси;
• независимая подвеска.

Мост с полуразгруженными полуосями, крепит их С-образными зажимами в картере. Фиксируется полуось шлицевой частью в коробке дифференциала, а со стороны колеса поддерживается роликовым подшипником. Для обеспечения герметичности моста перед подшипником установлен сальник.

Задний мост с разгруженными полуосями отличается тем, что она передает крутящий момент на колесо, но не принимает поперечные нагрузки в виде массы авто. Такие полуоси часто применяются на грузовиках и внедорожниках, отличаются большой нагрузочной способностью, однако имеют недостаток в виде большей массы и сложной конструкции.

Задний мост с независимой подвеской — здесь полуоси имеет наружный и внутренний шарнир равных угловых скоростей, при этом роль упора для кузова выполняет узел независимой подвески, состоящий минимум из 3-х рычагов на одной стороне. Такие мосты имеют тяги регулировки развала и схождения, обладают широким диапазоном хода подвески, а также простоту при ремонте редуктора заднего моста за счет простой конструкции крепления его к подрамнику.

Какие инструменты нужны для снятия

Для того чтобы произвести ремонт, вам необходимо снять задний мост. Для этого потребуется наличие следующих инструментов:

1. Накидные и рожковые ключи.
2. Выколотка и зубило.
3. Молоток.
4. Съемник для колец подшипников.
5. Простой карандаш (а лучше керн).
6. Ключ динамометрический.
7. Комплект щупов.
8. Емкость для слива смазочного материала.
9. Штангенциркуль.

Ремонт желательно проводить, установив автомобиль на смотровой яме или подъемнике. Но если таких удобств нет, можно всю заднюю часть максимально поднять над землей. Только смотрите за тем, чтобы передние колеса были максимально надежно зафиксированы.
