Ремонт генератора автомобиля – сам себе диагност, механик и электрик

Как проверить генератор своими руками

Диагностировать можно и самому. Для этого необходимо придерживаться инструкции.

Особенности диагностики:

• Проверять электронную часть мультиметром.
• Во время проверки состояния вентилей напряжение должно быть не больше 12 Вольт.
• В случае замены проводки генератора, менять следует на провода такого же сечения.
• Для самостоятельной диагностики генератора, генератор должен стоять на своем месте, собранным, ремень установлен.

Что нельзя делать при диагностике генератора:

1. Проверять, работает генератор или нет нельзя на искру, то есть методом короткого замыкания.
2. Соединять между собой разные клеммы. Нельзя также подключать клемму 30 или В+ к «массе».
3. Диагностировать генератор надо после подключения потребителя энергии. Особенно этого следует придерживаться, когда аккумулятор отсоединен.

Способ №1 проверки генератора

Этот способ простой. Надо завести двигатель, включить ближний свет фар. С аккумулятора отсоединить клемму — минус. Если при этом двигатель не троит, то есть работает стабильно, фары горят равномерно, без скачков, то значит генератор вырабатывает ток.

Если фары начинают мигать, двигатель подтраивает, то генератор работает с перебоями.

Способ №2. Проверка генератора мультиметром

Без нагрузки напряжение рабочего аккумулятора должно быть в пределах 12,5-12,7 Вольт. Во время запуска ДВС на АКБ идет нагрузка, поэтому в этот момент нормальным напряжением считается то, которое находится в пределах 13,8-14,8 В. После того, как АКБ получил максимальную нагрузку, напряжение должно снизиться до 13,8 В. Если напряжение не снизилось или снизилось значительно ниже, чем 13.8, то необходимо проверять генератор.

Как проверить реле генератора

Для этого потребуется мультиметр в положении напряжения или Вольтметр. Проверять реле нужно только на прогретом двигателе. Если авто стояло, мотор холодный, надо завести, включить ближний свет фар и дать поработать 15 минут.

Замерять надо между клеммами «Масса» и клемма «30». Рабочее реле должно выдавать напряжение в пределах 13.5-14.6 Вольт. Если показывает меньше 13В, то необходима срочная замена.

Как проверить диодный мост генератора

Для его проверки, диодный мост нужно снять. И потребуется аккумулятор. Переключаем мультиметр в положении измерения сопротивления Ом.

Как проверить ток отдачи

Смысл проверки — замерить, сколько тока потребляют включенные приборы. Проверяется только при подключенном ДВС.

• Заводим мотор.
• Увеличиваем обороты двигателя до максимума.
• Устанавливаем зонд на провод, идущий к зажиму 30 или В+.
• Включаем поочереди все электроприборы и записываем показатели мультиметра.
• Сложить записанные числа.
• Теперь надо включить все приборы и сравнить, равняется ли показания прибора с суммой измеренных по отдельности включенных приборов.
• Норма — это когда мультиметр показывает на 5 Амперов меньше, чем сумма измеренных значений. Но, если разница токов большая, значит есть неполадки.

Как проверить ток возбуждения генератора

Завести двигатель. Держать обороты ДВС на максимальном уровне. Подключаем мультиметр к клемме 67. Мультиметр покажет величину тока возбуждения. Если показывает от 3 до 7 Ампер, значит все в порядке. Если меньше 3 или больше 7, то генератор неисправен.

Как проверить обмотку

Для этого потребуется:

• снять держатель щеток;
• снять регулятор напряжения;
• зачистить концы колец;
• проверить обмотку визуально;
• подсоединяем щупы Омметра к контактным кольцам и статору. Нормальное сопротивления должно быть в пределах от 5 до 10 Ом.

Как проверить снятый генератор

Для этого потребуется измерить сопротивления, нужен Омметр или мультиметр в положении ОМ. Подсоединяем прибор к клемме 30 и к корпусу генератора. Детали генератора должны быть чистыми. Поочередно необходимо осматривать и измерять детали в генераторе. Более подробно смотрите на видео в конце статьи.

Что может сломаться в генераторе

Основные детали, подверженные износу и поломкам:

• Повреждение и плановый износ шкива. Требуется замена. Возможен ремонт при незначительных повреждениях.
• Контактные токосъёмные кольца.
• Регуляторное устройство. Выравнивает электричество во всей сети автомобиля, при поломке наблюдаются постоянные скачки напряжения в сети.
• Диодный мост. Проявляется в слабости искры свечей и снижении ёмкости аккумулятора.
• Обмотка. Возможна её перемотка, однако, чаще всего её заменяют на новую.
• Подшипники. Стирание и повреждение приводит к появлению дополнительных несвойственных шумов. Производят ремонт путём замены подшипников.
• Силовая цепь.

Как правильно разобрать генератор ВАЗ-2110

Генератор автомобиля ВАЗ представляет собой устройство, которое обеспечивает машину электрической энергией. При помощи его работает световая техника, бортовой компьютер, замок зажигания, а также аккумулятор. В связи с тем, что генератор обеспечивает практически бесперебойную работу всего автомобиля, он должен всегда находиться в исправном состоянии. Перед тем как начать ремонт и разборку генератора ВАЗ-2110, необходимо убедиться в том, что он находится в неисправном состоянии. Только после этого стоит начать ремонт, который может быть как полным, так и частичным. Стоит отметить, что в первую очередь нужно смыть всю грязь и пыль. Только в этом случае можно увидеть самые мелкие проблемы.

Как проверить работу генератора мультиметром

Проверка
генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.

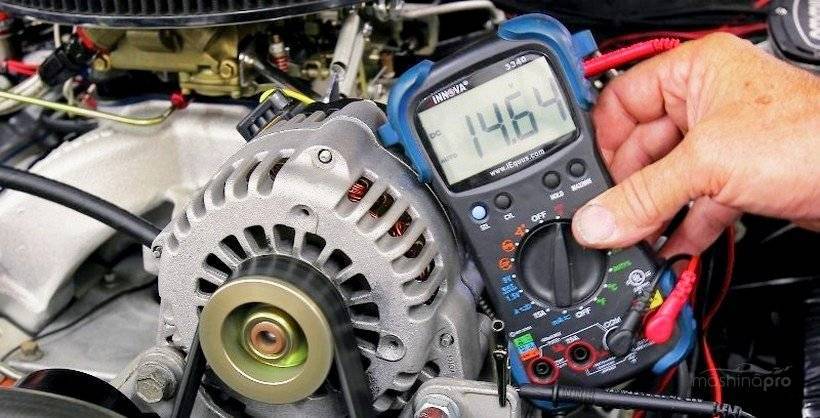

Проверка генератора мультиметром
Проверка генератора мультиметром

Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.

Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.

Проверка регулятора напряжения

Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.

Проверка диодного моста

Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.

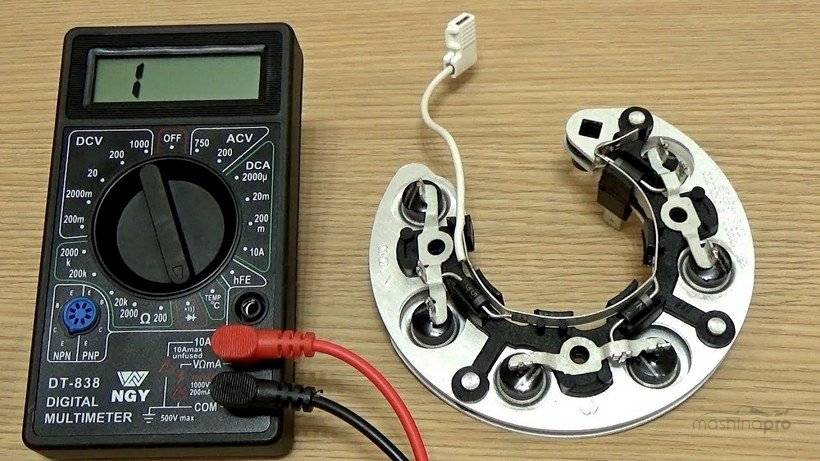

Проверка диодного моста генератора
Проверка диодного моста генератора

Мультимер
устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.

Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.

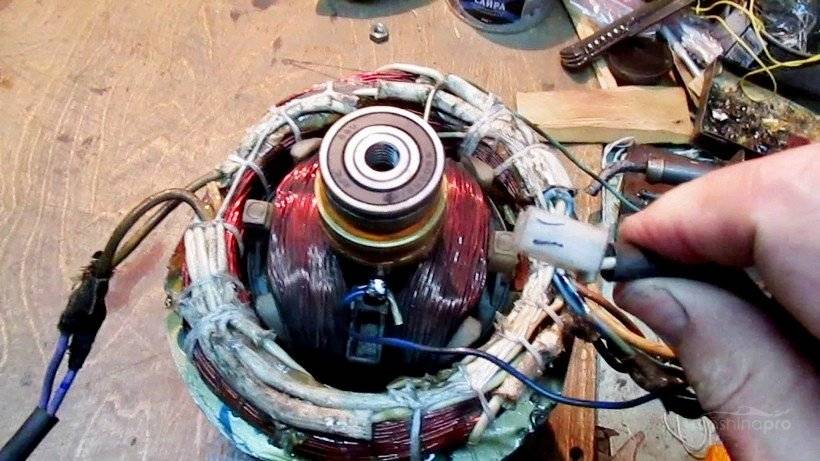

Проверка обмотки генератора
Проверка обмотки генератора

Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.

Проверить
статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.

Неисправно реле-регулятор генератора

Регулятор генератора, также известный как регулятор напряжения, встроен в генератор. Одна из его задач — поддерживать напряжение генератора более или менее постоянным при всех нагрузках и скоростях (оборотах мотора). Это единственный способ гарантировать отсутствие колебаний напряжения, которые могут легко вывести из строя электронные компоненты автомобиля. Регулятор сконструирован таким образом, что позволяет напряжению генератора выравниваться примерно до 14 вольт (напряжение зарядки генератора переменного тока).

Часто две маленькие угольные щетки регулятора генератора изнашиваются, что можно увидеть визуально — щетки значительно укорачиваются. В более старых автомобилях можно заменить только угольные щетки, стоимость их недорога, как и стоимость ремонта. Замена всего регулятора генератора обойдется подороже. Время установки составляет от десяти минут до часа в зависимости от доступности блока альтенатора. Хотя под капотом современных автомобилей, где места немного, работы могут занять более длительный срок, поскольку может потребоваться демонтаж дополнительных элементов для замены регулятора генератора, что увеличит стоимость проводимых работ.

Замена реле-регулятора напряжения обойдется в разных конторах Москвы от 600 до 1 500 рублей.

Диагностирование износа втулок ротора катушки возбуждения

Износ втулок ротора (якоря) катушки возбуждения приводят к увеличению трения скольжения, и как итог, перегреванию генератора, уменьшению коэффициента полезного действия преобразования механической энергии в электрическую, увеличению нагрузки на двигатель автомобиля.

Видео — как проверить зарядку аккумулятора от генератора:

В самом критическом случае возможен разлом втулки и заклинивание ротора. Это может вызвать обрыв ремня генератора, который в свою очередь может привести к серьезным проблемам с двигателем.

Именно поэтому своевременная профилактика генератора начинается с втулок. Иногда вместо них используются подшипники, хотя втулки надежнее.

Износ втулок обычно диагностируют по характерному металлическому звону при работе генератора, увеличению растяжения ремня генератора.

Проще снять ремень и рукой проверить биение шкива генератора, двигая его перпендикулярно оси. Наличие даже небольшого люфта свидетельствует о необходимости замены втулок или подшипников.

Щетки генератора.

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
3. Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

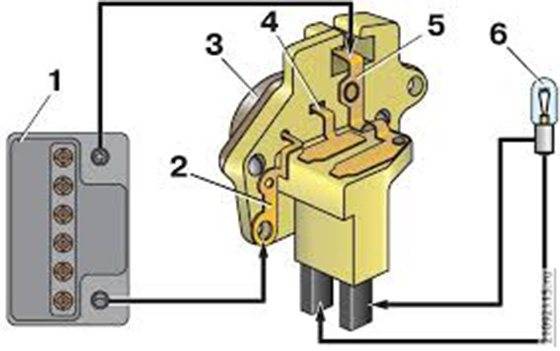

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
4. Выход из строя или проблемы в работе регулятора.
5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
8. Различные повреждения кабелей зарядной сети.

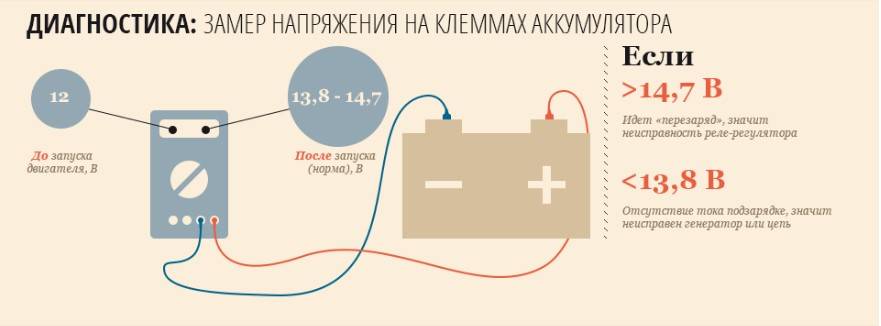

Схема замера напряжения на клеммах АКБ

Функция генератора

Принцип работы автомобильного генератора:

• При включении зажигания на обмотку возбуждения подается напряжение через блок щеток и контактные кольца;
• Инициируется появление магнитного поля;
• Магнитное поле воздействует на обмотки статора, что приводит к появлению электрического переменного тока;
• Далее переменный ток отправляется на выпрямительный блок, где происходит его преобразование в постоянный ток;
• Завершающая стадия «готовки» правильного тока — регулятор напряжения.

После всего процесса часть электричества запитывает электропотребители, часть идет на подзарядку аккумулятора, некоторая часть уходит обратно на щетки альтернатора (так когда-то называли генератор переменного тока) для самовозбуждения генератора.

Проще говоря, генератор преобразует механическую энергию коленчатого вала в электрическую посредством ротационных движений внутри себя. В большинстве случаев генератор приводится в движение клиновым ремнем или поликлиновым приводным ремнем, который соединен с генератором через шкив. С помощью этого привода генератор использует мощность двигателя для выработки электроэнергии, отнимая у ДВС порядка 5 л. с. Это стоит топлива. Поэтому современные генераторы переменного тока ориентированы на то, чтобы сделать преобразование энергии более эффективным.

К примеру, при интенсивном ускорении мощность генератора уменьшается, падает и сопротивление. И наоборот, на холостом ходу, когда двигатель потребляет мало топлива, от генератора начинает потребляться больше мощности, и сопротивление увеличивается.

Что делать нельзя?

Перед тем, как проверить генератор, нужно знать, чего делать при диагностике ни в коем случае нельзя:

• подключать клемму 30 или В+ (в зависимости от модели) к массе или контакту 61, который может быть промаркирован как D+;
• осуществлять диагностику работоспособности устройства путем короткого замыкания;
• включать узел при отключенной аккумуляторной батареи;
• производить сварку кузова транспортного средства, если аккумуляторная батарея и генераторный узел подключены к сети;
• также не допускается диагностика выпрямителя мегаомметром — этот этап проверки допускается исключительно тестером с напряжением не более 12 вольт.

Конструкция генераторного узла

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна!

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Самостоятельный разбор узла и проведение ремонта

Для проведения разбора генераторного узла необходимо запастись накидными и рожковыми гаечными ключами, трещотками с головками, удлинителем с воротком. Желательно выполнять снятие элементов на поверхность белой бумаги. Это поможет не потерять мелкие металлические детали (гайки, болты).

Технология проведения демонтажа генератора автомобиля:

При последовательной разборке проводится оценка состояния подшипников, контактов, регулятора напряжения, осмотр оплетки ротора и статора и «прозвон» диодов, зачистка контактов, смазка мест трения.

После самостоятельного ремонта агрегата и замены неисправных деталей можно проводить его сборку.

Неисправность регулятора напряжения

Регулятор напряжения обеспечивает постоянный уровень напряжения на выводах генератора при различных оборотах двигателя. Если посмотреть на типовую схему генератора, регулятор напряжения управляет током катушки возбуждения.

Генератор представляет собой саморегулирующую систему. Если увеличиваются обороты, напряжение на регуляторе увеличивается, он уменьшает ток, протекающий через катушку возбуждения. Согласно закону индукции уменьшается напряжение на катушках статора, следовательно, и напряжение на выходе генератора.

Видео — как проверить генератор на машине не снимая:

При нормальной работе генератор обеспечивает при работающем двигателе стабильное напряжение на аккумуляторе в пределах от 13,3 до 14,5 Вольт независимо от оборотов двигателя.

Превышение, как и меньший уровень напряжения, говорит о возможной неисправности регулятора, его необходимо проверять.

Конструктивно регулятор может быть выполнен в виде блока со щетками либо без них.

Иногда его называют «таблеткой» или «шоколадкой».

В большинстве случаев его легко демонтировать, не снимая генератор, и проверить в домашних либо гаражных условиях. Типовая схема проверки регулятора напряжения изображена на рисунке.

В качестве лампы 6 можно использовать любую салонную лампочку. 1 – аккумулятор, 2 — реле-регулятор, 3 – электронный блок, 5 – клемма для подключения тонкого провода, идущего к генератору. Если лампа светится, следовательно, регулятор работает. Но если при этом напряжение заряда аккумулятора более 15 Вольт, регулятор напряжения все равно необходимо менять.

Видео — проверка генератора на автомобиле мультиметром:

Также необходимо поменять регулятор, если сильно изношены щетки. Однако, если вы обладаете некоторым опытом ремонта электроинструмента, можно попробовать поменять изношенную щетку (лучше обе щетки сразу).

Проверка генератора на автомобиле

Что делать, если на панели приборов загорается контрольная лампа зарядки аккумулятора, а стрелка вольтметра уходит в “красную зону”?

Первым делом следует осмотреть ремень генератора на наличие повреждений. Затем проверьте натяжение ремня, пробуя провернуть шкив генератора:

1. Если шкив проскальзывает относительно ремня, следует срочно натянуть его.
2. Если ремень растянулся и не натягивается, ремонтировать его бесполезно – замените ремень.

Натяжение ремня осуществляется путем перемещения генератора по натяжной планке (позиция 1 на рисунке ниже), предварительно ослабив гайку крепления. Легче всего генератор перемещать при помощи монтировки.

Слабое натяжение ремня генератора в большинстве случаев сопровождается неприятным свистом. Подробнее об этом вы можете узнать из нашей статьи «Почему свистит ремень генератора и как устранить свист?».

При исправном приводе следует продолжить поиск неисправности в самом генераторе. Для проверки работоспособности автомобильного генератора нельзя снимать клеммы с аккумулятора при работающем двигателе. Это может привести к его повреждению, вызванному резким скачком напряжения – даже если генератор был исправным, после этого точно потребуется его ремонт.

Простейший способ проверки работоспособности генератора заключается в подключении вольтметра к полюсам аккумуляторной батареи (как на фото выше):

• Запустите двигатель. При запуске напряжение на клеммах аккумулятора не должно опускаться ниже 8 В (при температуре окружающей среды 20 °С).
• Повысьте число оборотов двигателя до 3000 в минуту. Если на клеммах будет меньше 12,5 В, то генератору наверняка потребуется ремонт – демонтируйте регулятор напряжения в сборе со щеточным узлом.

Для примера, возьмем генератор от автомобиля ВАЗ 2109.
