Ремонтируем рулевую рейку на ВАЗ-2112 своими руками (+видео)

Ремонт рулевой рейки Фокус-II

Цены компании Gidrolab:

Марка авто	Стоимость ремонта рулевой рейки, включая запчасти, руб.	Стоимость снятие-установки, включая промывку системы, руб.
ремонт рулевой рейки Форд Фокус Ford Focus	8800	5000

Типичные неисправности рулевой рейки Фокус-II

Ремонт рулевой рейки Фокуса имеет ряд специфических моментов. Начнем с того, что поколения Фокусов сменяли друг друга вместе с конструкцией рулевой рейки.

Объединяет все поколения рулевой рейки Фокус одно — проблемы с сухарем.

Сухарь в рулевой рейке Фокус нужен для стабилизации вала-рейки от вертикальных перемещений и одновременном прижиме зубьев. Вал-рейка в идеальной рейке должен двигаться только вдоль своей оси (влево или вправо по ходу автомобиля), но никак иначе. Неисправность, при которой вал-рейка начинает болтаться вверх-вниз вызвана износом картера сухаря и самого сухаря, или выдавливанием пластиковой заглушки сухаря.

К сожалению, в рулевых рейках Фокуса сам сухарь и его заглушка сделаны из пластика, и этой неисправности подвержены в первую очередь рулевые рейки с пластиковым сухарем.

Если мягкий пластик сухаря рулевой рейки Фокус изношен, либо по каким-то причинам сорвало резьбу на заглушке сухаря, то это неминуемо приводит к стукам и люфтам в рулевом управлении.

Пластиковая заглушка сухаря на рулевых рейках Фокуса после регулировки на заводе сажается на клей. Иногда владельцы Форд Фокус пытаются отрегулировать рулевую рейку путем подкручивания заглушки сухаря. Это ошибка! Никогда не страгивайте приклеенную заглушку. Затянуть ее получиться только на очень короткий срок. После этого она вывалится и рейка станет стучать еще сильнее.

То же самое может случиться, если не квалифицированно заменять рулевые тяги или ремонтировать рулевую рейку Фокус. В этом случае сухарь так же выдавливает, если при откручивании/затягивании рулевых тяг на автомобиле, на вал-рейку прикладывается избыточный крутящий момент. О том, как правильно надо прикручивать тяги читайте в заметке: https://www.reikinet.ru/zametki/41-kak-pravilno-prikruchivat-rulevie-tyagi.html

В компании Gidrolab при ремонте рулевой рейки Фокус вам предложат заменить пластиковые заглушки на такие же металлические.

После такой замены рулевая рейка автомобиля Форд перестает быть одноразовой и становиться надежной.

Компания Gidrolab применяет свой фирменный способ устранения стуков и люфтов, вызванных износом картера сухаря. Эта неисправность устраняется раз и навсегда.

Кроме неисправностей сухаря рулевым рейкам Фокуса свойственны еще ряд других. Это люфты в правой втулке вала-рейки.

При ремонте рулевой рейки Фокуса компания Gidrolab применяет свою технологию доработки втулок и гарантирует полное отсутствие люфтов и стуков в них. При этом используются станочные работы и применяются японские материалы.

Далее коротко расскажем про особенные неисправности рулевых реек Фокус разных поколений.

Рулевые рейки на первом поколение Форд Фокус сделаны вполне надежно. Только сильные нарушения в эксплуатации, такие как езда с рваным пыльником, приводят к поломке этих реек. Надо отметить так же что на часть автомобилей ставились рулевые рейки производства TRW, а на другие Ford. Рейки TRW были надежнее.

На втором Форд Фокусе все проблемы из-за сухаря, как было написано ранее. Но так же бывают такие неисправности, как износ картера цилиндра. Цилиндр рулевой рейки Фокус изнашивается поршнем вала-рейки больше всего в среднем положении. После износа до предельной величины начинаются закусывания руля в среднем положении. Иногда к этой неисправности рейки может привести неквалифицированный ремонт с использованием не подходящих колец поршня. Материал кольца поршня имеет значение! Многие материалы истирают алюминий очень быстро.

На третьем Фокусе рейки бывают гидравлические либо электрические. Ремонт рулевой рейки Фокус-3 ничем не отличается от ремонта рейки на Фокус-2, если она гидравлическая. А вот ремонт электрической рулевой рейки Фокус-3 достаточно сложен. Однако чаще всего дело во втулках, которые компания Gidrolab легко переделает по своей технологии. Наши втулки ходят очень долго!

Компания Gidrolab дает гарантию 13 месяцев без ограничения пробега.

Снятие рулевой рейки

В случае неизбежности демонтажа рулевого механизма, следует установить автомобиль на ровную поверхность или на подъёмник. Должно быть достаточно места, чтобы нараспашку открыть водительскую дверь. Отключаем АКБ. Снимаем передние колёса, предварительно вывесив передок автомобиля.

На заметку! При демонтаже рулевой рейки ВАЗ 2110 для ремонта, машина будет подвержена толчкам и качениям. Поэтому, необходимо жёстко зафиксировать автомобиль, обезопасив себя от её случайного падения.

Перемещаемся в салон машины. Под педалями тормоза и сцепления есть узел, соединяющий рейку и колонку. Это карданная передача. Откручиваем болт, который зажимает кардан на шлицевой части механизма и вынимаем его. Соединение следует немного разжать, вставив в разрез мощную отвёртку.

Следующий этап – отсоединение наконечников от поворотных кулаков. Сначала, с одной стороны: вынимаем шпильку и откручиваем гайку. Молотком щадяще стучим по кулаку, пока наконечник не выскочит из посадочного места. Затем, переходим на другую сторону, и проделываем аналогичную операцию.

Теперь, осталось отсоединить сам агрегат. Он крепится 4 болтами к щиту в моторном отсеке. Отворачиваем болты и освобождаем хомуты. Узел полностью отсоединён. Движением вниз, освобождаем шлицевой паз механизма от колонки. Далее, аккуратно вытягиваем агрегат, через колёсную нишу и размещаем на верстаке.

Перед тем, как своими руками осуществить замену деталей в рулевой рейке ВАЗ 2110, необходимо подготовить ацетон или бензин, для промывки элементов.

Ремонт рулевой рейки

Наиболее часто, эту операцию называют – восстановление. Для владельцев ВАЗ 2110, замена рулевой рейки может стать нерентабельным мероприятием. Поэтому, сперва следует попробовать восстановить износившийся узел. Для этого, в магазинах автозапчастей, необходимо купить ремкомплект для ремонта. Его стоимость зависит от комплектации и варьируется от 250 до 500 рублей.

1. После подготовительных работ, можно приступать к восстановлению.
2. Зажимаем снятый агрегат в тиски и разбираем его:

• снимаем гофру (20), открутив хомуты (19);
• откручиваем нижнюю гайку (18);
• вынимаем детали (15-17);
• снимаем пыльник (12);
• откручиваем гайку (10);
• вынимаем шайбу (8) и стопорное кольцо (7);
• достаём подшипник (6);
• снимаем колпачок (14);
• вынимаем реечный вал (13);
• металлические детали промываем в ацетоне или бензине;
• собираем агрегат в обратном порядке, попутно устанавливая новые детали из ремонтного комплекта. Подшипник и реечный вал, следует обработать смазкой ФИОЛ–1.

На заметку! Защитный чехол (пыльник) в ремкомплект не входит. Поэтому, его предстоит купить отдельно, если на старом будут обнаружены повреждения. Именно пыль и грязь являются причиной раннего износа трущихся механизмов.

Замена рулевой рейки ваз 2110

Если детали сильно изношены, то у владельца нет другого выхода, кроме как поменять агрегат целиком. Его стоимость начинается от 4 500 рублей. Выбирать из дешёвых вариантов — не самая толковая идея.

Лучше немного переплатить и приобрести деталь от благонадёжного производителя. Замена рулевой рейки ВАЗ 2110, осуществляется в обратном порядке после процедуры снятия. Механизм отрегулирован на заводе, и самостоятельные доработки и настройки не потребуются.

Также, рекомендуется приобрести новые наконечники.

Для справки! Единственное, что нельзя сделать своими руками после замены рулевой рейки на ВАЗ 2110, это развал/схождение колёс, отвечающий нормам. Данное обстоятельство относится к недостаткам, так как придётся посетить СТО.

Стоит отметить, что осуществить своими руками замену рулевой рейки на ВАЗ 2112 (16 клапанный мотор) можно в том же порядке, что и на «десятке» с 8-клапанным двигателем. Но, есть одно условие – если на автомобиле не установлен гидроусилитель.

В случае установленного на машину ГУР, изначально следует слить жидкость из системы. А только затем снимать узел. Устройство гидравлического механизма немного сложнее.

Если не удаётся устранить неисправности, то возможно установить рулевую рейку от ВАЗ 2110, с механическим приводом.

Для справки! Замещение главного узла ГУР на механический привод, довольно практично и часто встречается среди владельцев «двенашек».

Заключение

Ремонт рулевой рейки ВАЗ 2110 — идентичен восстановлению механизма на ВАЗ 2108-09.

Если у владельца был опыт ремонта на ранних моделях переднеприводного семейства, то с «десяткой» сложностей не возникнет.

Стоит отметить, что в механизмах всё же есть незначительные отличия крепёжных соединений. Но, они настолько невелики, что некоторые видеоблогеры не придают этому значения, делая общие обзоры на ремонт.

Необходимые запчасти и материалы

Чтобы выполнить ремонт рулевой рейки Калины (рулевой рейки 2110, 2111, 2112 и т.д) я купил вот такой ремкомплект рулевой рейки 2110. Главное – это заменить втулку и упор рейки, что позволит победить люфт в рейке и грохот при проезде мелких неровностей.

На ценнике в «Би-Би» было указано, что ремкомплект «заводской», а на деле оказалось, что производитель – какой то ИП. Надеюсь, качество втулки и упора не уступит заводскому. Из комплекта были использованы: втулка рейки, упор рейки, кольцо уплотнительное упора рейки (маленькое) и гайка упора. Кольца среднее и большое, я оставил старые, так как они были в идеальном состоянии.

Кроме того, готовясь к ремонту, я разглядел порыв на левом (коротком) пыльнике рейки. Порыв возник благодаря «подкрылкам», установленным умельцами автосалона еще при покупке машины. Левый передний подкрылок все эти годы касался защитного колпачка рулевой рейки и в результате протер его. Даже не знаю, сколько времени я так проездил, но в итоге возник люфт и я созрел для ремонта рейки. На правом фото, сделанном из арки левого колеса, выступающая сверху часть подкрылка уже срезана и он больше не упирается в пыльник:

Перед ремонтом рейки я купил этот самый левый (короткий) пыльник рулевой рейки 2110 (за 80 р.), но найти его мне удалось не сразу. В продаже есть пыльники от 2108, однако «восьмерошные» нам не подходят, они на сантиметр меньше в диаметре. Позже, уже сняв рейку с машины, я обнаружил, что и центральная гофра также повреждена. За 5 лет и 140 тыс.км. она протерлась о корпус рейки (фото будет чуть ниже), не мудрено, что пыль попадала внутрь.

Гофру я все-таки купил, слава богу, в одном из ближайших магазинов она была в наличии, но на будущее вывод такой: центральную гофру надо менять обязательно, а потому ее следует купить заранее. Боковые же колпачки трению не подвержены, менять их или нет, определите сами, предварительно осмотрев их визуально.

Так выглядит комплект пыльников рулевой рейки Калины (рулевой рейки 2110). Левый на фото – родной.

При сборке, резиновые чехлы лучше всего закреплять одноразовыми пластиковыми хомутами (нейлоновыми стяжками), но длиной 30 см (28 см – минимум). Сотню стяжек я купил за 75 р, а поштучно их продают за 5 р. каждую. Если все нормально, то для ремонта Вам понадобится 4 такие стяжки.

Чтобы не вывернуть шпильки, которыми рейка крепится к кузову, их резьбу, перед откручиванием, необходимо замочить «вэдешкой» (WD-40) или керосином, причем сделать это желательно еще за пару дней до откручивания гаек. Горький опыт множества автолюбителей подсказывает, что свернуть шпильки проще простого, а это приводит к необходимости сверлить щит моторного отсека и вставлять изнутри болты подходящего размера

Внимание! Помните об этой опасности и гайки крепления рейки откручивайте очень осторожно! Больших усилий не прилагать! Маленький баллон «вэдэшки» с трубкой использовать в подкапотном пространстве очень удобно, а вот если Вы собираетесь воспользоваться керосином, то не забудьте приготовить небольшой шприц, ведь гайки крепления рейки к кузову находятся в весьма труднодоступных местах

Если рейка внутри окажется загрязненной и ржавой, то ее надо будет промыть (тем же керосином, соляркой или бензином), а затем, для надежности, не плохо бы выдуть всю грязь очистителем карбюратора.

При сборке рейки ее надо будет обильно смазать. По идее для этого надо использовать низкотемпературную смазку ФИОЛ, но найти ее довольно сложно, да и продается она только в больших банках, стоимостью 600 р.

Литол-24 на сильном морозе снижает свою пластичность, а вот при более высоких температурах он успешно заменяет ФИОЛ. Кроме того, Литол-24 продается на каждом углу и стоит недорого.

Итак, запчасти и материалы, использованные в ремонте:

• • Ремкомплект рулевой рейки 2110 (210 р.)
  • Защитные чехлы рулевой рейки 2110 (245 р. + 80 р.)
  • Пластиковые хомуты 30 см (не менее 4 шт)
  • Проникающая смазка для болтов (WD-40 или керосин)
  • Средство для промывки рейки (очиститель карбюратора, солярка или бензин)
  • Смазка ФИОЛ (в крайнем случае Литол-24)

Как понять, что рулевая рейка неисправна.

Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

• явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
• увеличилось усилие, необходимое для вращения руля;
• появились посторонние звуки и шум в насосе гидроусилителя;
• появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
• началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

• зубчатый вал;
• опорная втулка рулевой рейки;
• золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

1. Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
2. Замена испорченных частей механизма новыми деталями.
3. Диагностика зубчатого вала рулевой рейки.

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

1. Загоните автомобиль на яму или поднимите его с помощью домкратов.
2. Снимите защиту двигателя (если она у вас стоит).
3. Снимите теплоизоляционную пластину рулевой рейки.
4. Открутите крепежные детали на рулевой рейке.
5. Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

Как разобрать рулевую рейку.

1. Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
2. Открутите нижнюю пластиковую заглушку зубчатого вала.
3. Открутите гайку стопорную.
4. Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
5. Вытащите нижний сальник.
6. Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
7. Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
8. Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
9. Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).

Как собрать рулевую рейку.

1. Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
2. Поместите рейку в корпус.
3. Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
4. Установите заглушку и зафиксируйте ее стопорной проволокой.
5. Нижний сальник оденьте на зубчатый вал.
6. Установите рулевую рейку в среднее положение.
7. Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
8. Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
9. Закрутите нижнюю стопорную гайку, подшипник, заглушку.
10. Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Детали рулевого управления

1 – внутренние наконечники рулевых тяг; 2 – скоба крепления рулевого механизма; 3 – опора рулевого механизма; 4 – распорное кольцо; 5 – рулевой механизм; 6 – уплотнительная прокладка; 7 – упорная пластина уплотнителя; 8 – уплотнитель; 9 – нижний фланец эластичной муфты; 10 – промежуточный вал рулевого управления; 11 – стяжной болт; 12 – распорная втулка; 13 – облицовочный кожух (верхняя часть); 14 – верхний вал рулевого управления; 15 – рулевое колесо; 16 – крышка выключателя сигнала; 17 – регулировочная втулка; 18 – рычаг регулировки положения рулевой колонки; 19 – стопорное кольцо; 20 – облицовочный кожух (нижняя часть); 21 – кронштейн крепления вала рулевого управления; 22 – подшипник вала рулевого управления; 23 – регулировочная тяга; 24 – наружный наконечник рулевой тяги; 25 – пружинное кольцо; 26 – защитный чехол; 27 – уплотнительное кольцо

Рулевое управление травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой, с реечным рулевым механизмом.

Рулевой механизм в сборе с рулевыми тягами крепится в моторном отсеке к щитку передка кузова на двух его кронштейнах при помощи скоб 8 (рис. Рулевой механизм в сборе с приводом). Крепление осуществляется через резиновые подушки (опоры) 9 гайками на приварных болтах.

В картере 17 рулевого механизма на роликовом 20 и шариковом 22 подшипниках установлена приводная шестерня 21, которая находится в зацеплении с рейкой 16. Внутренняя обойма шарикового подшипника фиксируется на валу шестерни стопорным кольцом 23, а наружная обойма поджимается гайкой 26 к торцу гнезда подшипника в картере рулевого механизма. В выточке гайки располагается уплотнительное кольцо 25. Между гайкой и стопорным кольцом 23 установлена защитная шайба 24.

Гайка стопорится в картере шайбой и закрывается пыльником 28, насаженным на вал приводной шестерни. На пыльнике и на картере рулевого механизма выполнены метки А и В для обеспечения установки рейки рулевого механизма в среднее положение. Рейка 16 поджимается к зубьям приводной шестерни пружиной 32 через металлокерамический упор 31, который уплотняется в картере резиновым кольцом 30. Пружина поджимается гайкой 33 со стопорным кольцом 34, создающим сопротивление отворачиванию гайки.

На картер рулевого механизма с левой стороны надевается защитный колпак 29, с правой – напрессовывается труба, имеющая продольный паз. Через паз трубы и отверстия в защитном чехле 10 проходят распорные втулки резинометаллических шарниров 13 внутрен них наконечников 5 и 7 рулевых тяг. Тяги рулевого привода крепятся к рейке болтами 6, которые проходят через соединительную пластину 12 и распорные втулки резинометаллических шарниров 13. Фиксируются болты стопорной пластиной 11.

Вал рулевого управления состоит из верхнего 15 (рис. Рулевая колонка) и промежуточного 1 валов, соединенных между собой карданным шарниром 4. Промежуточный вал соединяется с приводной шестерней фланцем 9 (рис. Детали рулевого управления) через эластичную муфту. Верхний вал расположен в трубе 10 кронштейна 3 (см. рис. Рулевая колонка) на двух шариковых подшипниках 13, имеющих эластичные втулки на внутреннем посадочном диаметре.

Кронштейн 3 крепления вала рулевого управления крепится в четырех точках к приварному кронштейну 12 кузова, причем передняя часть кронштейна крепится через две фиксирующие пластины 11 болтами с отрывными головками.

Задняя часть кронштейна 3 вала рулевого управления крепится на приварных болтах гайками с пружинными шайбами или без них самоконтрящимися гайками.

Кронштейн 3 крепления вала рулевого управления и его труба 10 соединяются между собой шарнирно двумя пластинами 9 при помощи четырех болтов с пластмассовыми 6 и металлическими 5 втулками. При таком соединении труба вместе с верхним валом рулевого управления имеет как угловое, так и осевое перемещение относительно кронштейна 3. Угловое перемещение проводится на величину прорези Р в направляющей пластине угловой регулировки, которая приваривается к трубе, а осевое – на величину прорези С в направляющей осевой регулировки кронштейна 3. Таким образом, можно менять угол наклона рулевой колонки и перемещать ее вдоль оси в пределах длины пазов С и Р.

Советы по выбору механизма, ремкомплекта

Длительная эксплуатация механизма после восстановления или ремонта зависит не только от правильности проведения работ, а и от качества изготовления механизма или ремкомплекта.

Если приобрести дешевую продукцию, то вполне вероятно, что в ближайшее время проблемы с механизмом возникнут снова, выполненные ремонтные работы будут просто безрезультатно потраченным временем и деньгами.

Поэтому к выбору механизма или ремкомплекта следует подходить ответственно.

Большинство автолюбителей советуют при замене рулевого механизма приобретать либо механизм, сделанный заводом-изготовителем, либо механизм производства СС 20 – фирмы, занимающейся выпуском комплектующих отечественных авто.

А вот механизм производства Фенокс автолюбители не жалуют, очень часто попадаются бракованные или быстро выходят из строя.

Но, приобретая новый механизм, следует поинтересоваться сертификатом качества, посмотреть, имеются ли упаковке отметки отдела контроля качества.

Подозрительные рулевые механизмы, без каких-либо отметок, пусть и стоящий дешевле брать не стоит, как правило они сразу же начинают стучать.

То же и касается комплектов для восстановления, зачастую дешевым ремкомплектом восстановить работоспособность механизма можно разве что ненадолго.

Ремонт рулевой рейки ВАЗ 2110

В течении нескольких месяцев я замечал стук в районе рулевой рейки своего автомобиля. И вот дошли руки до ремонта.

Для этого мне потребовалось снимать рейку и производить ее разборку. Показываю как я это сделал.

Для начала снимаю колеса и откручиваю рулевые наконечники.

Правый рулевой наконечник и слегка открученная гайка

Далее беру съемник и выдавливаю наконечник из посадочного гнезда

Съемником выжимаю рулевой наконечник

Съемник, кстати говоря, мне пришлось покупать, обошелся он мне в 450 рублей.

Открутив рулевые наконечники, откручиваю рулевую рейку, держится она всего на двух хомутах.

Откручиваю ключом на 13 гайкиПроизвожу тоже самое с правой стороны

Далее перехожу в салон автомобиля и окручиваю болт крепления вала рулевой рейки к валу руля.

Болт крепления вала рейки к валу руля

Для облегчения отстыковки, всовываю в разрез пластинку металла и с обратной стороны вкручиваю и затягиваю болт, тем самым расширив посадочное гнездо вала. После чего вынимаю рейку и вытягиваю ее через колесную арку из подкапотного пространства.

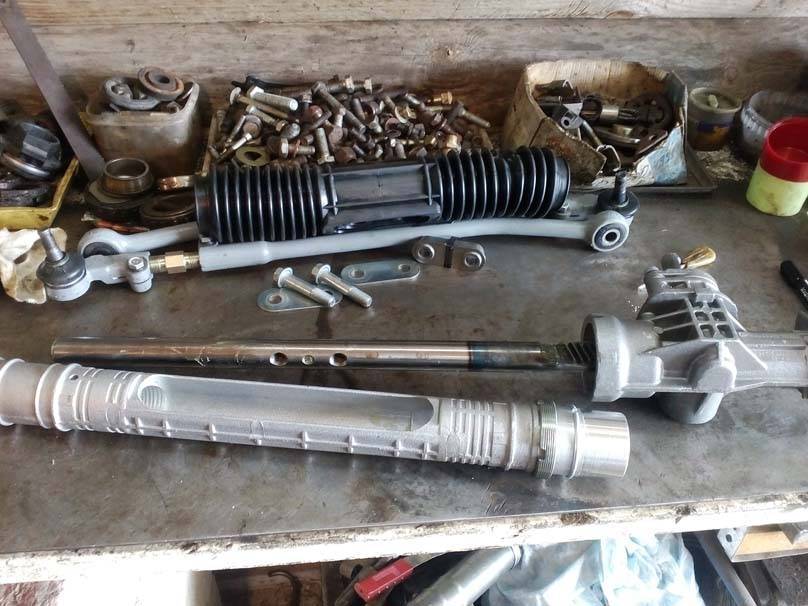

Вот собственно снятая рулевая рейка.

Рулевая рейка

Теперь снимаю пластинку фиксирующую болты от раскрутки и откручиваю болты крепления рулевых тяг.

Снимаю фиксирующую пластинкуОткручиваю болты крепления рулевых тяг

Далее срываю пластиковые стяжки держащие гофру и снимаю гофру с рулевой рейки.

Срываю ZIP стяжки

Как оказалось рейка абсолютно сухая, даже слегка поржавела от «обилия» смазки.

Ржавый вал внутри рулевой рейки

Пошатав вал рейки стало ясно что из-за отсутствия смазки стерлось уплотнительное кольцо в котором ходит вал. Съездив в магазин приобрел уплотнительное кольцо, новые ZIP стяжки и ключ для откручивания натяжной гайки рулевой рейки.

Покупки для ремонта

Начинаем разборку рулевой рейки

Первым делом откручиваю натяжную гайку спец ключом.

Откручиваю натяжную гайку

Сразу предупреждаю, гайка идет крайне тяжело, открутил ее только ударяя молотком по ключу. Открутив гайку, вынимаю пружинку и поджимной ролик.

Натяжная гайка и поджимной роликТеперь откручиваю вал
Вынимаю подшипник
Далее зажимаю газовым ключом вал и ударом молотка по рулевой рейке, вал с легкостью выходитВсе, теперь вынимаю рашпильВыбиваю уплотнительное кольцо отверткойСтарое и новое кольцо

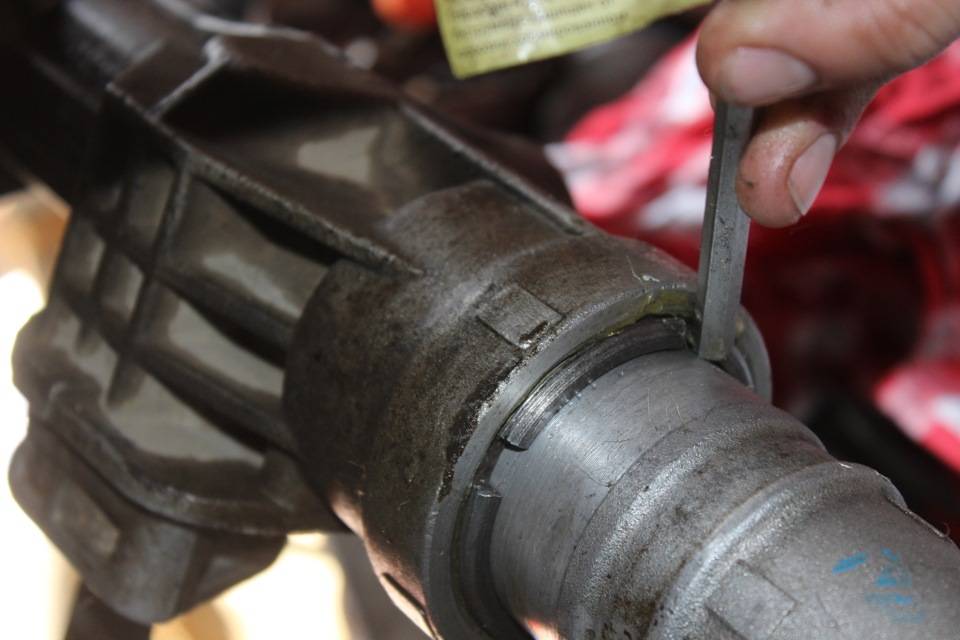

Теперь все обильно смазываю и вставляю новое кольцо до щелчка. И начинаю сборку рулевой рейки в обратной последовательности.

Решил заменить пыльники рулевых наконечников, так как один был порван, а другой начал трескаться.

Фиксирую резинки и гофру ZIP стяжками

При установке рулевой рейки потребуется помощник. Сложнее всего будет попасть валом рулевой рейки в вал руля. Собираю, все закручиваю и мой ремонт окончен.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками

, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

1. Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

Здесь вы можете увидеть крепления, которые нужно убрать. На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить

на мотор, а точнее, в то место, где было крепление генератора.

Основные неисправности

1. Чаще всего у десятки изнашивается шток, уплотнители, реже – ползунок. По этой причине возникают стуки в подвеске, которые передаются на баранку. Износ шаровых соединений также может выражаться стуком.
2. Случается и так, что узел начинает протекать, если говорить о гидравлике. О течи говорят масляные пятна, которые неизменно остаются на асфальте после длительной стоянки.
3. Еще одной наиболее часто встречающейся неисправностью является так называемый тугой руль. Бывает и так, что баранка крутится только в одну сторону, это симптом серьезного дефекта составных деталей.

Но отчего же рулевая рейка выходит из рабочего строя? Как правило, такие проблемы приходят к водителям-лихачам, любителям высоких скоростей и плохих дорог.

Резкое притормаживание, налет на ямы и ухабы, а также износ пыльников и попадание в систему грязи, все это непременно ведет к возникновению неисправностей, требующих серьезного ремонта или полной замены. Этих проблем можно избежать, относясь к автомобилю более бережно.

Не гнать его на всех скоростях и выбирать более комфортные дороги, и, что самое главное, ни в коем случае, не оставлять машину в мороз с вывернутыми колесами: гидравлика в таком случае моментально выходит из строя.

Выполнение работ по замене

Опять же, посмотрите видео о том, как выполняется ремонт рулевой рейки на ВАЗ 2110 своими руками. Так будет проще пройти каждый этап.

Прежде чем выполнить стяните рулевой рейки со своего ВАЗ 2110, обработайте все крепежные соединения средством WD40. Подождите полтора часа и повторите процедуру еще раз. Делать это нужно за сутки до самого ремонта. Так вам будет проще выкрутить все соединения.

Действуйте в следующей последовательности:

1. Перед ремонтом рулевой рейки ваш ВАЗ 2110 нужно прочно зафиксировать, чтобы автомобиль не двигался.
2. Под задние колеса поставьте опоры.
3. Поставьте машину на ручной тормоз.
4. Заблокируйте руль.
5. Отключите питание от аккумулятора.
6. Поставьте машину на домкрат.
7. Демонтируйте передние колеса.
8. Заранее купите новый пыльник для рейки, поскольку он потребует замены. Даже если его состояние удовлетворительное, лучше сразу поменять.
9. Открутите гайки с наконечников.
10. Извлеките пальцы из рычагов стоек. Для этого потребуется вооружиться съемником. Его монтируют на рычаг, закручивают до упора винт и молотком с силой ударяют по рычагу. При этом винт съемника обязательно придерживайте ключом.
11. Открутите гайки с хомутов.
12. Открутите болт, который расположен в салоне на рулевом полу возле пола.
13. Поступательно-колебательными движениями потяните рейку на себя.
14. Учтите, что отсоединять хвостовик шестерни от вала проблематично. Когда рейка только отсоединится через отверстие, наклоните узел в правую сторону и извлеките всю конструкции. Убедитесь в целостности шлицев на элементе.
15. Через правое отверстие на корпусе достаньте весь узел.

Замена рейки потребует больших финансовых вложений, нежели починка. Потому попробуйте сначала выполнить ремонт рулевой рейки на ВАЗ 2110 своими руками.

Прокачка тормозов ВАЗ 2112. Как это сделать правильно

В перечне диагностических мероприятий, прокачка тормозов ВАЗ 2112 стоит на одном из первых мест. Хорошо, когда автолюбители это понимают и относятся к этому достаточно серьезно. Ведь не зря говориться: «Зачем тебе педаль «газа», если тормоза не работают?». Прокачка тормозов ВАЗ 2112 в первую очередь необходима для удаления из коммуникаций и оборудования тормозной системы воздушных прослоек, которые приводят к сбоям в работе всего отлаженного автомобильного механизма. Самое критичное последствие от наличия в системе воздуха, это ее полный отказ, когда при нажатии на педаль тормоза она без усилия проваливается в пол и остается в таком положении.Зачем и когда производится прокачка?Процесс, который водители называют «прокачкой» в своей основе имеет цель удаления из цилиндра и подводных шлангов системы торможения прослоек из проникшего в нее воздуха. Можно возразить, указав на то, что система герметична и только благодаря этой технологической особенности и функционирует. Однако под воздействием постоянных механических нагрузок, а также от усталости материалов, герметичность может быть нарушена. Проведение ежедневного визуального осмотра авто перед выездом на дорогу в редких случаях может обнаружить признаки скрытой разгерметизации, которая является следствием:

• Ослабления креплений шлангов подачи жидкости;
• Микротрещины в трубках, штуцерах или в цилиндре.

Прокачка обязательно производится, как один из этапов работ, при замене любого оборудования входящего в функционал системы. За редким исключением, когда производится замена колодок, однако даже столь простой процесс также можно завершить профилактической продувкой шлангов. Этапы проведения работДля осуществления данного вида восстановительных работ необходим набор следующих инструментов, материалов и подсобного инвентаря:

• Емкость, лучше всего чистая бутылка минимум на 1.5 литра;
• Резиновая трубка от медицинской капельницы или с набора по переливания крови;
• Чистая ветошь;
• Гаечный ключ на 8 и на 10, рожковый или «прокачной», который имеет специальную прорезь;
• Стальная щетка для зачистки металлических поверхностей;
• Баллончик с ВД-40 для снятия следов загрязнения и ржавчины;
• Новая жидкость для системы.

Также для удобного и быстрого выполнения работ необходим помощник, который будет прокачивать тормозную педаль из салона – от этой манипуляция и вся процедура получила свое название.На первом этапе воздух удаляется из нагнетательного цилиндра. Для этого педалью нагнетается давление и, поочередно откручивая штуцера на цилиндре, из них выпускают пузырьки воздуха. Предваряет данные манипуляции, долив в бачок жидкости до максимально возможного уровня. Только после этого приступают к работе с колесными штуцерами.Прокачка колес на автомобилях ВАЗ производится в следующей последовательности:

• Заднее правое;
• Переднее левое;
• Заднее левое;
• Переднее правое;
• *Последовательность обработки колес на моделях ВАЗ определена по их удаленности от цилиндра, а следовательно, и по длине соединительных шлангов.

Однако в случае с ВАЗ 2112 это не критично, так как на данной модели система многоконтурная и последовательно колес в этом вопросе не имеет значения. Процедура аналогична той, которую проделывают с центральным цилиндром, только на колесе стоит всего один штуцер. Даже если ремонтные работы на системе не производились, прокачка тормозов ВАЗ 2112 должна производиться или раз в 3 года, или через каждые 4.000-5.000 тысяч км пробега. Обязательна к проведению прокачка в случае потемнения жидкости, которое указывает на потерю ее эксплуатационных характеристик. AutoFlit.ru

• Для чего нужен абсорбер на ваз 2114
• Гравитационный клапан ваз 2110 для чего нужен
• Для чего нужен адсорбер для ваз 2112
• Ремкомплект стартера ваз 2110

• Ваз 2114 как узнать цвет машины по вин коду

• Рдт ваз 2114 признаки неисправности
• Ваз 2110 дтож признаки неисправности
• Дмрв ваз 2114 признаки неисправности
• Дпкв ваз 2114 признаки неисправности
• Признаки неисправности дпдз на ваз 2112
• Ваз 2114 признаки неисправности форсунок

Элементы рулевого механизма

Сюда входят:

• Наконечники тяг руля (внутренние и наружные);
• Скоба, которая удерживает рулевой механизм;
• Опора;
• Пыльник;
• Картер;
• Болт стяжки;
• Фланец для эластичной муфты;
• Тяга регулировки;
• Рычаг поворота;
• Шаровой шарнир наконечника;
• Болт для удержания внутренних наконечников тяг.

На подшипниках картера монтируют приводную шестерню. Она зацепляется с рейкой. Упор из металлокерамики уплотняется в картере с помощью резинового кольца, пожимает рейку специальной пружиной к шестерне.

Схема рулевой рейки

За счет работы стопорного кольца фиксируется гайка раскручивания. На пыльнике и картере располагаются метки, которые позволяет легко и быстро собрать весь узел.
