Установка угла опережения зажигания
- С помощью рожкового ключа, в этом случае, это ключ на «13», ослабляем гайку крепления трамблёра;
- Затем, вращая корпус трамблёра по часовой стрелке, совмещаем центр бегунка с риской на корпусе;
- Затягиваем крепёжную гайку.

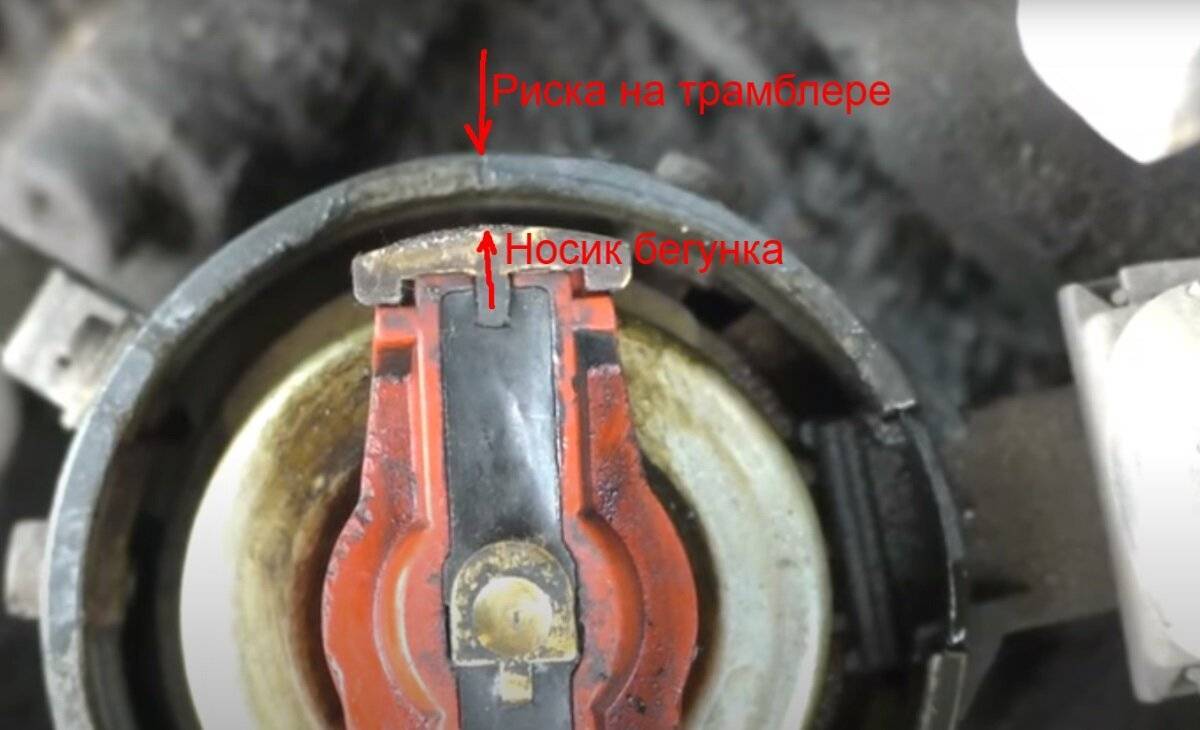

На этом первоначальная установка зажигания выполнена. Бегунок в данный момент установлен как раз напротив вывода 1 цилиндра на крышке трамблёра.
Бегунок на 8 клапанном двигателе двигается только по часовой стрелке, а напротив часовой движется только на 16-клапанном. Порядок расположения проводов на крышке трамблёра, соответствует работе цилиндров 1-3-4-2.
В крышке изнутри видим выводы, по которым бегунок, крутясь, распределяет искру по высоковольтным проводам. Попутно нужно почистить бегунок и внутри крышки ветошью от налёта графита.
Как видим, установить зажигание можете своими руками этим методом либо обратиться на СТО, где угол опережения зажигания выставят по стробоскопу.
Автор видео Андрей Северный (см. внизу видео) делает следующим образом. Поворачивая корпус трамблёра немного против часовой стрелки, выставляет пораньше зажигание и запускает двигатель. Если детонации нет, то так и оставляет для дальнейшей эксплуатации авто.
Если же есть детонация, то поворачивает по часовой стрелке, делая зажигание немного позднее.
Получается, что при проворачивании корпуса против часовой стрелки, трамблёр двигается навстречу бегунку и, следовательно, искра в цилиндре произойдёт пораньше.
И вот у нас бегунок смотрит против метки на корпусе. Затем одеваем крышку трамблёра и поднимаем фиксаторы крышки.
Проверка метки газораспределения
В этом положении проверим метки газораспределения, для чего снимаем защитный кожух, который крепится двумя гайками.
Как сняли кожух, на тыльной стороне шкива распределительного вала можно увидеть метку в виде лунки. На некоторых моторах метка находится на лицевой стороне шкива, и она должна совместиться с меткой на кожухе.
Аналогично меняется и ремень ГРМ. На маховике устанавливается «0», бегунок ставится напротив риски на корпусе трамблёра, и совмещаем метки на ремне газораспределения.
Нужно демонтировать два шкива, пластиковую защиту и отпустив натяжной ролик, снимаем старый ремень ГРМ. Затем ставим новый ремень, проверяем, что все метки на месте и ставим снятые элементы.
Итак. Заводим двигатель и посмотрим, как он себя поведёт после установки зажигания. Запустили мотор и видим, что при резких подачах газа, двигатель плохо отзывается.
Откручиваем крепёж трамблёра и проворачиваем корпус влево, чтобы сделать зажигание немного раньше. Затягиваем гайку крепежа и запускаем двигатель вновь для проверки работы.
После запуска видим, что мотор стал сразу хорошо отзываться на нажатия педали газа, стало быть, зажигание установлено правильно. Детонации при этом не слышно. Сейчас необходимо проверить работу двигателя на ходу.
Проверка работы двигателя на ходу
Для этого мотор прогреем и можно выезжать на дорогу для проверки. При резком разгоне, либо когда машина нагружена, то возможна детонация, которая должна быть еле заметная и кратковременная.
Если же при проверке детонация длительная, то необходимо корпус трамблёра отпустить и провернуть его немного по часовой стрелке и вновь проверить двигатель в движении.
Главное — не путать передачи, включив вместо 2-й, четвёртую передачу, когда раздаётся длительный цокот из-под капота.
При правильной установке момента зажигания двигатель не должен тупить, и вяло отзываться на газ, но при этом не должно быть детонации. Нужно найти «золотую» середину.
Смотрите на видео, как машина идёт на 5-той передаче, где-то 60 км/ч. При нажатии на педаль акселератора проскочила лёгкая еле заметная детонация. Значит, в этом случае, найдена золотая середина при установке угла опережения зажигания. Двигатель отзывается хорошо и не детонирует.
При этом машина отлично отзывается на педаль газа. Можно чуток установить пораньше, но можно оставить и как есть.
Как можно выставить угол опережения зажигания
p, blockquote 14,0,0,0,0 —>
Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.
p, blockquote 15,0,0,0,0 —>
Видео — проблема раннего зажигания на ВАЗ 2106:
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.
p, blockquote 18,0,0,0,0 —>
Регулировка зажигания на слух
Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).
p, blockquote 19,0,0,0,0 —>
Гайка, фиксирующая корпус трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.
В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.
От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.
Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.
p, blockquote 20,0,0,0,0 —>
Установка угла опережения по искре
Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.
p, blockquote 22,0,0,0,0 —>
Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.
p, blockquote 23,0,0,0,0 —>
Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.
p, blockquote 24,0,0,0,0 —>
Медленно проворачивая корпус распределителя, необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».
p, blockquote 25,0,0,0,0 —>
Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать момент, при котором искра перестанет появляться, после чего зажать фиксатор.
p, blockquote 26,0,0,0,0 —>
Регулировка зажигания по лампочке
Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.
p, blockquote 27,0,0,0,0 —>
Видео — как выставить зажигание по лампочке:
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,0,0 —>
При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.
p, blockquote 30,0,0,0,0 —>
Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.
p, blockquote 31,0,0,1,0 —> adsp-pro-2 —>
Выставление зажигания на ВАЗ 2101
В данной статье будет описываться руководство по установке зажигания на отечественном автомобиле. Самый простой способ сделать установку и регулировку — это использовать лампочку на 12 В. Этот способ постоянно используется в отечественных автомобилях. Для качественной и успешной работы пригодиться лампочка на 12 вольт, набор щупов и специальный ключ, чтобы вращать коленчатый вал.
Для начала нужно качественно отрегулировать состояние угла замкнутого состояния контактов трумблера. Чтобы сделать это, нужно для начала снять крышку прерывателя-распределителя и аккуратно зачистить его контакты, тем самым удаляя окисление и бугорки. После процесса очистки нужно удостоверится в том, что каждый контакт прилегает плотно друг к другу.
Если необходимо можно сделать и корректировку, путем сгибания неподвижного контакта. Коленчатый вал ВАЗ 2101, 2102 нужно провернуть до того положения, когда дистанция между контактами трамблера будет максимальной. Винт, который фиксирует контактную группу нужно открутить на пластине подшипника и между контактами нужно ввести щуп 0,4 мм. Положение контактной группы выбираем такое, когда щуп будет передвигаться с небольшим усилием, потом его нужно тщательно зафиксировать закрутив предварительно винт. С помощью обычного щупа на 0,35 и 0,45 нужно проверить величину зазора. Потом нужно подготовить ключ для вращения коленчатого вала. Если ключа нет то его вращение можно осуществить толкнув автомобиль с четвертой или пятой передачи.
Стартер в таком случае вообще нельзя использовать. Зазор выставляем и автоматически выставляем значения УЗСК, но это делать можно только тогда, когда будет новый трамблер, который собирается без нарушения технологий и правил. Обязательно нужно провести все дополнительные регулировки. Из крышки прерывателя нужно вытащить центральный ВВ провод и осуществить контакт к массе. К сожалению, не все могут делать данную доработку, так что всегда нужно быть крайне осторожным. К проводу, который подключается от трамблера к катушке зажигания, нужно провести лампочку. Зажигание включаем, в таком случае лампочка будет гореть при размыкании контактов прерывателя и в противном случае будет гаснуть. Коленчатый вал начинаем немного проворачивать по часовой стрелке. В этом время нужно внимательно следить за лампочкой, когда она погаснет, нужно отметить положение бегунка на трамблере. Также нужно отметить положение и в момент зажигания лампочки. Чтобы надежно отрегулировать угол опережения зажигания, нужно аккуратно провернуть коленчатый вал так, чтобы метка на его шкиве совпадала с меткой на крышке механизма газораспределения. Бегунок на трамблере должен стоять напротив показателя ВВ провода первого цилиндра. Лампочку нужно одним проводом подключить к другому проводу, который от трамблера идет к катушке зажигания, другим к массе. Из крышки прерывателя нужно вытащить провод и сделать контакт с массой. Болт, который держит корпус трамблера нужно ослабить. Зажигание включаем. Трамблер нужно провернуть по часовой стрелке и делать это нужно до тех пор, пока не погаснет лампочка. Потом его нужно крутить в обратную сторону пока не включиться лампочка. Когда лампочка загорится, нужно зафиксировать болт прерывателя. После окончания работы ее обязательно нужно проверить в движении. Мотор прогреваем и разгоняемся до 50 км/ч на 4-ой передаче. Если сразу сильно нажать на газ, то будут слышны детонационные звуки и скорость быстро начнет набираться.
Профилактика и устранение неполадок
Для недопущения появления неисправностей в системе зажигания постарайтесь соблюдать нехитрые рекомендации:
- не работайте на мотоблочном устройстве, если на улице плохая погода – дожди, сырость, заморозки или предполагаются резкие изменения влажностного и температурного режимов;
- если вы почувствовали неприятный запах горелой пластмассы, не включайте агрегат;
- обеспечьте защиту важных узлов механизма от проникновения воды;
- заменяйте свечи зажигания примерно раз в 90 дней, если вы активно используете устройство, этот период можно и нужно сократить;
- масло, используемое для двигателя, должно быть высокого качества и подходящей для данной модели марки, в противном случае свеча будет постоянно заливаться топливом;
- проводите регулярные осмотры системы зажигания, шестерен, дабы не допустить использования агрегата с оборвавшимися кабелями, другими неисправностями;
- при нагревании мотора постарайтесь снизить нагрузку на устройство, так вы защитите механизм от ускоренного износа;
- когда вы не используете мотоблок зимой, ставьте его в сухое и довольно теплое помещение под замок, дабы не допустить переохлаждения устройства.
Подробное руководство по настройке зажигания
Водители давно убедились в преимуществах электронного зажигания (бесконтактного), в котором отсутствуют дефекты контактов, например, не требуется регулировка.слоты в контактной группе. В этой статье мы рассмотрим, как отрегулировать первый цилиндр.
На крышке ГБЦ и шкиве коленчатого вала есть маркировка и отливки.
По этим маркировкам можно регулировать угол опережения зажигания:
- первый символ по часовой стрелке означает, что угол опережения зажигания составляет 10 °;
- средняя отметка используется для установки угла опережения 5 °;
- на самой короткой, последней отметке угол опережения устанавливается на 0 °: в этом случае смесь воспламенится, когда поршень достигнет верхней мертвой точки.
Метки устанавливаются поворотом коленчатого вала либо храповиком, либо специальным гаечным ключом.
Инструменты и материалы
Для выполнения 2106 необходимо подготовить следующие инструменты:
- Ключ для откручивания пробок;
- специальный ключ для проворачивания коленвала;
- размер ключа «13»;
- Устройство управления: контрольная лампа 12В или вольтметр.
Этапы
Зажигание настраивается пошагово:
Мы настроили зажигание, теперь нам нужно проверить правильность центровки, выполнив следующие шаги:
- Проверку можно проводить во время движения автомобиля. Сначала прогрейте двигатель, а затем разгоните его до скорости 40-50 км / ч. Как только эта скорость будет достигнута, переключитесь на четвертую скорость и пройдите расстояние без ускорения.
- Затем резко нажмите педаль акселератора. Через 2-3 секунды должна быть детонация и звуки вроде щелканья пальцами. Звуки должны прекратиться, когда автомобиль разгонится примерно через 5 км.
- Если детонация не исчезла, необходимо исправить положение трапеции. Это может быть связано с «ранним» зажиганием. Если детонация не произошла, это может быть связано с «отложенным» воспламенением. Если «рано», необходимо повернуть коллектор на один шаг по часовой стрелке. Если «опоздаешь» на шаг влево. Продолжайте эту процедуру до тех пор, пока детонация не займет 1–1,5 секунды.
- После завершения регулировки нарисуйте линию на коллекторе, показывающую положение отметки со средней длиной по отношению к блоку цилиндров.
- Затем установите коллектор правильно. Сначала установите первый цилиндр обратно в ВМТ, сняв свечу зажигания и закрыв отверстие пальцем.
- Затем метка на коленвале должна быть совмещена с меткой на крышке привода ГРМ. Для этого поверните коленчатый вал по часовой стрелке.
- Сняв крышку с коллектора, установите задвижку. Его положение должно совпадать с воображаемой линией, проведенной от контакта на крышке первого цилиндра.
- Выполнив все действия, установите корпус трамблера на место. На этом регулировка зажигания на ВАЗ 2106 завершена.
Установка зажигания газель 402 двигатель видео. Установка зажигания 402
ГлавнаяЗажиганиеУстановка зажигания 402
Установка системы зажигания
Для размеренной, экономной работы мотора огромное значение имеет верная установка системы зажигания.
Для полного сгарения топлива искровой разряд в свече зажигания должен быть раньше верхней мёртвой точки поршня цилиндра, так как нужно время для сгорания топлива.
Угол поворота коленвала от момента возникновения искрового разряда до верхней мёртвой точки называется углом опережения зажигания.
Установка системы зажигания
Для пуска двигателя достаточно установить зажигание в момент прохождения поршнем верхней мёртвой точки или близкой к этому моменту. Установка системы зажигания требуется при снятии трамблёра на автомобилях ВАЗ и снятия привода трамблёра на автомобилях ГАЗ, ЗИЛ, АЗЛК и др.
При установки систему зажигания есть два способа.
Первый способ установки зажигания
Первый способ подходит ко всем двигателям с контактной или бесконтактной системой зажигания.
Для установки выкручивается свеча первого цилиндра, а отверстие затыкается пальцем (при установке с помощником) или не тугой пробкой из бумаги или другого материала.
После этого проворачивается двигатель заводной рукояткой, а при её отсутствии поднятым ведущим колесом при включенной передаче. Повышение давления в цилиндре под пальцем или выбивание пробки означает движение поршня вверх при такте сжатия.
После определения такта сжатия надо совместить метки верхней мёртвой точки. Расположение меток индивидуально для каждого двигателя. Для двигателей ВАЗ, ГАЗ-402 мети располагаются на шкиве коленвала и передней крышке, у двигателей ГАЗ-52, ГАЗ-66 расположены на маховике и кожухе моховика.
Как выставить зажигание
Установка угла зажигания выполняется по-своему на различных автомобилях. На карбюраторных оно выполняется при помощи трамблера. Это такое механическое устройство, внутри которого имеется вал с кулачком и контактная пара. При вращении вала происходит методичное смыкание и размыкание контактов, что и генерирует искру. Соответственно, вращая трамблер в определенную сторону, можно добиться более раннего или позднего зажигания. На нем обычно указано обозначение «+» и «-». Изменение положения в «+» приводит к раннему поджигу или увеличение опережения. Вращение в «-» – к уменьшению опережения при условии, что оно уже было установлено до ВМТ.
Как выставить зажигание по стробоскопу
Существует технология настройки угла зажигания при помощи стробоскопа. Его использование существенно упрощает процедуру. Принцип работы прибора заключается в освещении в темноте движущегося объекта с большой скоростью короткой и очень яркой вспышкой. В результате этого объект, освещенный светом, покажется статичным и на нем будут хорошо видны детали. Благодаря этому эффекту можно визуально без дополнительных приборов проконтролировать положение меток на коленчатом валу непосредственно во время его вращения. Вспышка включается в момент генерации искры и наблюдающий в идеале должен заметить две ветки на шкиве коленвала и на корпусе, расположенные друг напротив друга. Если она смещена против часовой, то зажигание слишком раннее, нужно повернуть трамблер в «-». Соответственно, по часовой – в «+».
Выставляем зажигание по контрольной лампочке
Оптимально настроить угол опережения зажигания можно и при помощи контрольной лампочки. Принцип тот же, но вращать теперь нужно шкив коленвала рукой. Лампочка подключается к катушке зажигания на коричневый провод, идущий на прерыватель. При вращении коленчатого вала в какой-то момент лампочка потухнет. Это свидетельствует о том, что контакты прерывателя сомкнулись и ток поте на землю, то есть происходит заряд катушки. Когда лампочка загорится, то цепь размыкается и происходит разряд конденсатора на катушку и лампочку. Она загорится. Нам нужен момент, когда лампа тухнет. Именно тогда происходит выброс энергии в виде высоковольтного импульса. При этом метки на шкиве и корпусе мотора должны совпадать. Далее, регулировка выполняется аналогично раннее описанному методу.
На слух
Некоторые опытные мастера со временем научились регулировать угол опережения на слух. Это специфическая процедура и дана не каждому автолюбителю. Рассмотрим ее особенности:
- Первым делом отпускается гайка, фиксирующая трамблер на одном месте.
- Медленно вращая его в одну и другую сторону при работающем моторе, находят положение, при котором ДВС работает устойчиво и после перегазовки.
- Вращают прерыватель в «-» на несколько градусов, чтобы сделать зажигание более поздним для экономии топлива и снижения уровня шума, но появится легкая вибрация, считающаяся нормальной.
Бывают такие ситуации, когда отрегулировать угол невозможно из-за плохого качества топлива.
По искре
Регулировка угла опережения зажигания производится аналогично методу со стробоскопом и лампочкой. Искра на свече должна проблеснуть именно в момент прохождения метки на шкиве мимо той, что на корпусе ДВС. Для этого обычно снимают центральный высоковольтный провод и располагают его на расстоянии 3 мм от массы. Коленвал вращают до положения совпадения его метки с первой на корпусе.
Долой механический распределитель
На самом деле не все схемы, формально относящиеся к электронным, можно назвать честными, с точки зрения отсутствия подвижных механических контактов. Существуют такие основные их разновидности:
- с распределителем;
- прямого зажигания.
В первом случае механическое устройство всё же присутствует. Это тот самый распределитель, управляющий подачей высокого напряжения для искры на свечах.
Второй вариант более интересный, потому как такого узла у него уже нет, и абсолютно все процессы в системе происходят без каких-либо контакты
Давайте заострим своё внимание на схеме прямого зажигания
Регулировка стробоскопом
Регулировка со стробоскопом
производится таким образом. Подцепляем стробоскоп к сети автомобиля. С трамблера нужно снять и заглушить шланг вакуум-корректора. Теперь двигатель нужно запустить и прогреть до температуры, при которой он устойчиво будет держать обороты на холостом ходу. После нужно ослабить болт, который фиксирует корпус трамблера. Свет стробоскопа нужно направить на шкив, который располагается на коленвале.
Теперь начинаем поворачивать трамблер, до тех пор, пока метка, нанесенная на шкив, не встанет относительно меток на крышке газораспределительного механизма. В таком положении корпус трамблера фиксируется.
Проверка работоспособности магнето
Если кто не знает, как проверить катушку зажигания, то может ознакомиться с информацией о свечах, указанной выше. Способ проверки одинаковый. Главное, чтобы свеча, наконечник и провод высокого напряжения, были в исправном состоянии. Наденьте на свечу колпачок с проводом, а нижнюю часть (электрод) поднесите к корпусу магнето и вращайте пальцами маховик. Если искры нет, значит вышла из строя катушка зажигания.
Многих владельцев мотоблоков интересует, какая свеча зажигания лучше. Лучшей является свеча с самым коротким путем теплоотвода. Чем короче свеча зажигания для мотоблока, тем меньше она нагревается и дольше служит. На ее плохую работу указывает слабая (тусклая) искра.
Как работают дизельные двигатели
При движении поршня вниз по цилиндру открывается впускной клапан, впускающий воздух.
Компрессия
Когда поршень доходит до нижнего основания цилиндра, впускной клапан закрывается. Поршень поднимается, сжимая воздух.
Зажигание
Топливо впрыскивается в цилиндр, когда поршень доходит до верхнего основания. При этом топливо воспламеняется и снова приводит поршень в движение.
Выпуск
На обратном пути поршень открывает клапан выпуска, и отработанный газ выходит из цилиндра.
Четырехтактные дизельный и бензиновый двигатели работают по-разному, несмотря на то, что в их состав входят одинаковые компоненты. Основное отличие заключается в способе зажигания топлива и управления получаемой в результате энергией.
В двигателе, работающем на бензине, смесь воздуха и топлива зажигается от искры. В дизельном двигателе топливо воспламеняется под действием сжатого воздуха. В дизельных двигателях воздух сжимается в среднем в соотношении 1/20, в то время для бензиновых двигателей — это соотношение в среднем равно 1/9. Такое сжатие сильно нагревает воздух до температуры, достаточной для мгновенного воспламенения топлива, поэтому при использовании дизельного двигателя нет нужды в искрах или других способах зажигания.
Бензиновые двигатели поглощают очень много воздуха за один такт поршня (конкретный объем зависит от степени открытия отверстия дросселя). Дизельные двигатели всегда поглощают один и тот же объем, который зависит от скорости, при этом воздухопровод не оснащен дросселем. Его перекрывает один впускной клапан, а в двигателе отсутствует карбюратор и дисковый затвор.
Когда поршень достигает нижнего основания цилиндра, впускной клапан открывается. Под действием энергии от других поршней и импульса от махового колеса поршень отправляется к верхнему основанию цилиндра, сжимая воздух примерно в двадцать раз.
Как только поршень достигает верхнего основания, в камеру сгорания впрыскивается тщательно отмеренный объем дизельного топлива. Нагретый при сжатии воздух мгновенно воспламеняет топливо, которое расширяется при сгорании и снова отправляет поршень вниз, поворачивая коленчатый вал.
Когда поршень двигается вверх по цилиндру на такте выпуска, выпускной клапан открывается, позволяя отработанным и расширившимся газам выйти в выхлопную трубу. В конце такта выпуска цилиндр снова готов к новой порции свежего воздуха.
Установка зажигания на КамАЗ Евро-2
Данная модель автомобиля обладает дизельным 8-цилиндровым V-образным двигателем. Эта модель обладает повышенной чувствительностью к изменению угла момента зажигания.
Выставить зажигание на КамАЗе Евро-2 можно, воспользовались рекомендациями для КамАЗ Евро-1, но на завершающем (последнем) этапе нужно выполните следующие операции:
- приподнимите фиксатор маховика
- измените положение на девяносто градусов
- опустите в амортизаторную втулку
- поставьте грязезащитный щиток и закрепите
- верните кабину в исходное положение
- поднимите фиксаторы в верхнее положение.
Существует утверждение специалистов, что оптимальный угол опережения зажигания достигается при совмещении метки с краем указательной стрелки.
Устройство системы зажигания
На рисунке представлена система зажигания, которая применяется в бензиновых автомобилях.
Рассмотрим более подробно устройство и схему системы зажигания авто.
Основные элементы:
- источник питания (аккумуляторная батарея и автомобильный генератор);
- накопитель энергии;
- выключатель зажигания;
- блок управления накоплением энергии (микропроцессорный блок управления, прерыватель, транзисторный коммутатор);
- блок распределения энергии по цилиндрам (электронный блок управления, механический распределитель);
- свечи зажигания;
- высоковольтные провода.
Источником питания для системы зажигания выступает аккумуляторная батарея непосредственно в момент запуска мотора, и генератор во время работы двигателя.
Накопитель применяется для аккумуляции и преобразования достаточного количества энергии, которая используется на создание электрического разряда в электродах свечи зажигания. Современная система зажигания автомобиля может применять емкостной или индуктивный накопитель.
Индуктивный накопитель представляет собой катушку зажигания (автотрансформатор), первичная обмотка у которой, подключается к полюсу плюсовому, а минусовой полюс подключается через устройство разрыва. В процессе работы устройства разрыва, возьмем для примера кулачки зажигания, в первичной обмотке наводится напряжение самоиндукции. В это время во вторичной обмотке создается повышенное напряжение, необходимое для пробоя на свече воздушного зазора.
Емкостной накопитель представлен в виде емкости, которая заряжается при помощи повышенного напряжения. В нужный момент отдает всю энергию на свечу зажигания.
Блок управления накоплением энергии предназначен для определения начального момента накопления энергии, а также момента его передачи на свечу зажигания.
Выключатель зажигания – электрический или механический контактный блок для подачи в систему зажигания напряжения. Выключатель зажигания многим автомобилистам известен, как «замок зажигания». Ему отводится две функции: подача напряжения непосредственно на втягивающее реле стартера и подача напряжения в бортовую сеть автомобиля.
Устройство распределения по цилиндрам применяется для подачи в определенный момент энергии к свечам зажигания от накопителя. Данный элемент системы зажигания двигателя состоит из блока управления, коммутатора и распределителя.
Автомобилистам наиболее известно это устройство, как «трамблер», который является распределителем зажигания. Трамблер распределяет по проводам высокое напряжение на свечи цилиндров. Как правило, в распределителе присутствует кулачковый механизм.
Свеча зажигания – устройство с двумя электродами, которые находятся друг от друга на определенном расстоянии от 0.15 до 0,25 мм. Свеча состоит из фарфорового изолятора, который плотно насажен на металлическую резьбу, электродом служит центральный проводник, а вторым электродом выступает резьба.
Высоковольтные провода представляют собой одножильные кабеля с усиленной изоляцией. Проводник может быть выполнен в виде спирали, что поможет избавиться от помех в радиодиапазоне.
Принцип работы системы зажигания
Разделим работу системы зажигания на следующие этапы:
- аккумуляция электрической энергии;
- трансформация (преобразование) энергии;
- разделение по свечам зажигания энергии;
- образование искры;
- разжигание топливно-воздушной смеси.
На примере классической системы зажигания рассмотрим принцип работы. В процессе вращения вала привода трамблера приводятся в действие кулачки, подаваемые на обмотку первичную автотрансформатора напряжение 12 вольт.
В момент подачи напряжения на трансформатор, наводится ЭДС самоиндукции в обмотке и вследствие этого, возникает высокое напряжение до 30000 вольт на вторичной обмотке. После чего в распределитель зажигания (бегунок) подается высокое напряжение, который в момент вращения подает напряжение на свечи. 30000 вольт достаточно, чтобы пробить воздушный зазор свечи искровым зарядом.
Система зажигания автомобиля должна быть идеально отрегулирована. Если будет позднее или раннее зажигание, то двигатель внутреннего сгорания может потерять свою мощность или появится повышенная детонация, а это очень не понравится вашей шестерке (ВАЗ 2106).
Также на эту тему вы можете почитать:
Ford Focus 2-го поколения на вторичном рынке
Обкатка нового автомобиля обеспечит ему долговечность
Цена карбюратора на ВАЗ 2109 остается в пределах 5000 рублей
Автомобильное зарядное устройство с десульфатацией
Тюнинг Додж Караван своими руками
Alex S 12 октября, 2013
Опубликовано в: Полезные советы и устройство авто
Метки: Как устроен автомобиль
