Принцип работы
Как сделать стапель для кузовных работ своими руками
В основном стапели или рихтовочные стенды используются в работе с автотранспортными средствами. С их помощью корректируется кузов машины, которая попала в ДТП, получила разного рода вмятины и дефекты. Используя стапель, можно вытянуть кузов автомобиля и вернуть его заводские параметры.
Для понимания сути и всех особенностей стапеля следует рассмотреть принцип его работы.
- Перед тем как специалисты вытягивают кузов автомобиля на соответствующем стапеле, они определяют степень и характер повреждений, составляют перечень необходимых работ.
- Когда предварительная диагностика завершена, машину устанавливают на специальную площадку, где в раме автомобиль прочно фиксируется, чтобы затем вытянуть.
- Используя предусмотренные на рихтовочном стенде цепи, захваты и измерительные приборы, автотранспорт определяет участок, на котором будут проводиться дальнейшие восстановительные работы.
- Затем стапель создаёт усилие, контролируемое оператором. Устройство может растягивать или же сжимать металл в разных направлениях, чтобы вернуть ему прежнюю форму, то есть геометрию.
- Измерительные приборы и возможность моделирования ударов в обратном порядке кузов получает свои прежние формы. При этом структура самого металла практически не повреждается.
Важно учесть тот факт, что существуют разные виды стапелей, принцип работы которых несколько отличается друг от друга. Но все они объединены одной общей задачей
Все разновидности рихтовочных стендов предназначены для вытягивания впадин и втягивания выпуклых элементов кузова с целью возвращения первоначального вида металла
При этом ключевым аспектом является возможность предотвращения повреждений иных деталей
Все разновидности рихтовочных стендов предназначены для вытягивания впадин и втягивания выпуклых элементов кузова с целью возвращения первоначального вида металла. При этом ключевым аспектом является возможность предотвращения повреждений иных деталей.
Стапели способны воздействовать только на определённые точки и зоны, в которых образовались повреждения. Тем самым целый металл, не пострадавший в результате ДТП, не затрагивается. Существуют определённые ситуации, обусловленные полученными повреждениями кузова, когда единственным решением выступает применение стапеля.
Если правильно управлять оборудование, грамотно распоряжаться всеми его возможностями, результат восстановления превосходит самые смелые ожидания. После реставрации восстановленный участок кузова ничем не будет отличаться от остальных элементов. Плюс может даже не потребоваться восстановление лакокрасочного слоя. Но это уже напрямую зависит от характера повреждений.
Необходимо понимать, что некоторые аварии, столкновения и ДТП заканчиваются крайне печальными для целостности кузова последствиями. Не со всеми из них даже самые современные и функциональные стапели могут справиться. Для этого проводится предварительная оценка состояния. Мастер определяет, насколько реально восстановить кузов при его нынешнем состоянии, и не повлечёт ли за собой растягивание или сжатие окончательное разрушение кузова транспортного средства.
Несмотря на объективные преимущества стапеля как средства для восстановления кузова автомобиля, большую роль в качестве выполненной работы играет квалификация и опыт мастера, занимающегося реставрацией
Потому важно выбрать не просто автосервис, где присутствует стапель, но и где работают хорошие специалисты в этой области. Экономить на такой услуге не стоит, если действительно рассчитываете вернуть к жизни свой автомобиль
Зажимы от AIST
Универсальный зажим от Аист
Теперь для сравнения рассмотрим зажимы от производителя Аист:
- Крюк вытяжной 5-тонный, ценою 1,8 тыс. рублей. Имеет ширину захвата в 80 мм. Предназначен для цепей и эффективной фиксации растяжки к кузову;
- Пластины для выпрямления дверных стоек 2-тонные. Стоимость зажимов этого типа – 2,7 тыс. рублей. Идеально фиксируется к поверхности автомобильного кузова;
- Пластина кронштейн, отличный вариант вытяжки деформированного кузова. Выдерживает до 3 тонн, используясь с цепями. Фиксация осуществляется с помощью винта. Стоимость пластины – 2,7 тысяч рублей;
- Зажим с 2-я направлениями, выдерживающий 3/2 тонны. Применяется для правки кузова. Дает возможность вытягивать металл в прямом направлении с усилием до 3-х тонн, в боковом – до 2-х тонн;
- 5-тонный зажим для кузовных работ фирмы Аист, ценою 2,9 тыс. рублей очень функционален. Он работает всего в одном направлении, ширина губок оставляет 45 мм;
- 2-тонный зажим для проведения кузовных работ, ценою 2,9 тыс. рублей. Идеальная плоская конструкция дает возможность легко работать в ограниченном пространстве. Функционирует в одном направлении;
- Захват, ценою 3 тыс. рублей – очень удобный инструмент для проведения различных работ по кузову;
- Клещеподобный 5-тонный кузовной зажим, ценою 3,4 тыс. рублей. Ширина губок составляет 40 мм.
Расчет необходимых материалов
Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.
Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.
Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.
После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.
Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.
Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.
Стапель – важное оборудование для рихтовки
Стапель – инструмент для правки кузова автомобиля, позволяющий исправить геометрию кузова даже в самых тяжелых случаях. Принцип действия оборудования прост – автомобиль прочно закрепляется в конструкции стапеля, после чего прикладываются мощные усилия вытяжных устройств, растягивающих деформированный кузов в нужных направлениях. В результате деталь выпрямляется. Профессиональные модели стапелей имеют несколько вытяжных устройств сразу.
Стапели классифицируются на три разновидности, которые отличаются друг от друга конструкцией и особенностями работы:
- Платформенный. Представляет собой платформу, на которой расположены струбцины – специальные крепления для автомобильного кузова. Благодаря особенностям конструкции, платформенный стапель способен вытягивать любые детали в любом направлении, используя для этого различные по величине тяговые усилия. Такой стапель может работать как подъемник для машины и обеспечивать доступ к днищу авто.

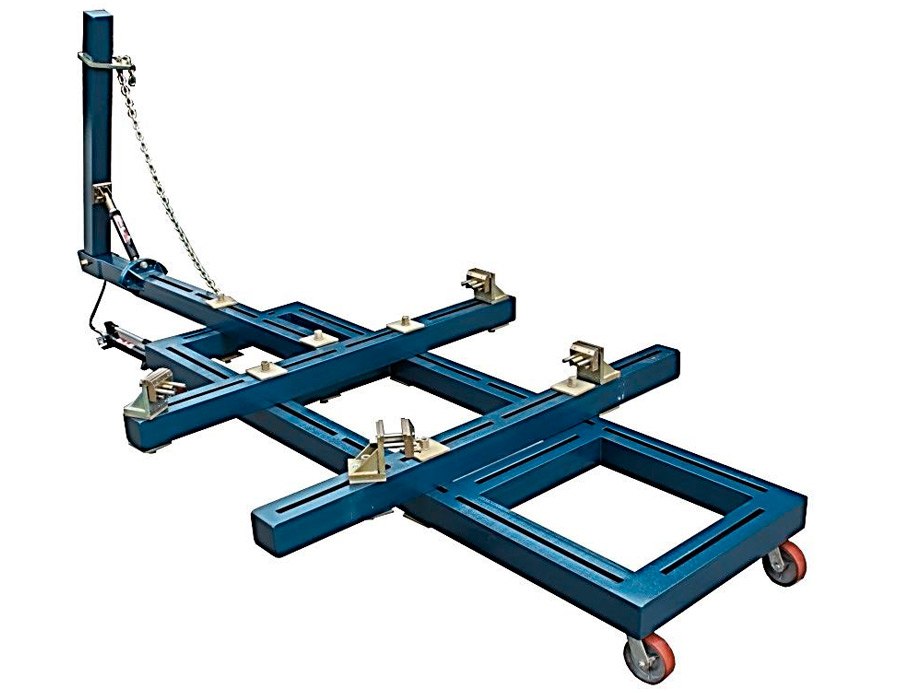

- Рамный. Рихтовочный инструмент, который можно изготовить самостоятельно. С помощью рамного стапеля осуществляется небольшой кузовной ремонт по вытягиванию отдельных деталей или кузова, а средняя грузоподъемность рамы составляет 4-6 тонн.
- Напольный. Универсальный инструмент для рихтовки, который обеспечивает максимальную грузоподъёмность, ограниченную только возможностями пола. Конструкция напольного стапеля представляет рельсы, вмонтированные в бетонный пол. На рельсах размещены тяговые устройства, присоединяемые к деталям кузова. Именно этот вид стапеля позволяет проводить наиболее серьезные и объемные кузовные работы.
Стапель – оборудование для рихтовки кузова автомобиля, которое есть в каждом профессиональном автосервисе, предлагающем услугу восстановления геометрии кузова. По этой причине он должен быть в гараже, в котором планируется самостоятельная рихтовка кузова любой сложности. Его можно купить или сделать самому.
Платформенные стапели.
Стапель комплектуется въездными трапами, одна из частей платформы опускается и поднимается с помощью гидравлического подъемника. Для установки автомобиля с заблокированными колесами необходимы дополнительная лебедка и тележки. Основой для платформенного стенда служит ровная эстакада (платформа) один край которой может опускаться для установки на нем автомобиля.
Платформа стапеля изготовлена из высокопрочного стального профиля. Толщина платформы достигает 100мм. Платформа имеет выступающие кромки на внешних и внутренних гранях, которые служат рельсовыми опорами для силовых устройств. Быстрая и простая процедура установки/снятия автомобиля на стенд. Не требует центровки автомобиля относительно оси рамы, что позволяет существенно сократить время установки и максимально рационально организовать рабочее пространство на стенде.
Две мощных силовых башни с легко фиксирующимися надежными креплениями, позволяющих быстро и эффективно прилагать усилия в различных направлениях и обеспечивают возможность работы с любой частью кузова. Полный 360 градусный разворот обеспечивает любой угол приложения усилия. Башни не имеют холостого хода.
Быстрая и надежная фиксация автомобиля с помощью специальных зажимов.
Разнообразные виды зажимов и аксессуаров обеспечивают возможность проведения всех видов работ.
Силовые башни оборудованы мощной и надежной гидравликой, оснащены роликами, и без лишних усилий передвигаются вдоль периметра стенда по рельсовым направляющим.
Высокая точность телескопической измерительной линейки, оснащенной самоцентрирующимся магнитными фиксаторами на шарнирном подвесе, легко поможет вам измерить даже самые минимальные изменения.
Основным достоинством платформенного стенда является удобство и сравнительная легкость установки на нем автомобиля. Преимуществом является независимость платформенного стапеля от фундамента и, при необходимости, возможность его простой установки и переустановки. Но, вместе с тем занимает много места, независимо от загрузки работой, и ограничивает рабочее пространство .
Стапели платформенного типа, поставляемые : B-05, B-60.
Что это такое
Кузов является важнейшим элементом каждого автомобиля, и состоит из большого количества компонентов, элементов и деталей. Когда они серьёзно деформируются, то ведёт к такому явлению как нарушение геометрии.
Своими руками восстановить подобный дефект практически невозможно. Для подобных ремонтно-восстановительных работ были созданы рихтовочные стенды, которые принято называть стапелями. Это во многом позволяет ответить на вопрос о том, для чего нужен стапель и насколько это нужные установки в каждом автосервисе.
В основном стапели оснащаются гидравлической силовой установкой, с помощью которого удаётся создать большое усилие, направленное на исправлении формы кузова после ДТП, аварии и других ситуаций. Причём специализированные агрегаты порой справляются даже с очень сильными повреждениями.
Рихтовочный стенд служит для проведения сложного кузовного ремонта и восстановления геометрии на различных транспортных средствах. В его состав входит большое число приспособлений и инструментов. При этом все они преследуют одну цель. А именно вернуть кузову его изначальную форму.
Среди основных компонентов стенда выделяют:
- разного рода захваты;
- цепи;
- измерительные приборы;
- споттеры и пр.
Многокомпонентная конструкция обеспечивает возможность не просто силой воздействовать на металл кузова, но и точно дозировать усилия, распределять нагрузку, прочно хвататься за металл, измерять текущие параметры. Ведь можно легко переусердствовать, в результате чего кузов уже не будет подлежать восстановлению.
Для чего нужно сохранять базовую геометрию основания кузова
Удаление вмятин на автомобиле своими руками
Достаточно часто бываю ситуации когда водители автомобиля обращаются в автосервисные центры для того чтобы исправить деформации основания кузова разного вида и типа сложности, появившиеся после:
- наезда на разные препятствия;
- столкновения с другими автомобилями;
- после того как автомобиль перевернулся.
Искажение базовой геометрии кузова возможно выявить, проведя замеры кузова по основным контрольным точкам геометрии кузова, точные координаты которых указаны в специально приложенной документации по техническим характеристикам автомобиля. После проведения измерений, определяется несоответствие нормальным значениям, указанным в документах, величин, заключается вывод о том, что кузов перекошен и требует рихтовки.
Восстановление кузова авто
Для того чтобы исправить появившиеся деформации кузова, необходимо применить определенно направленное усилие к самому металлу. Именно для этих целей стапель оборудован специальными гидравлическими приводами, а также разнообразными приспособами для закрепления одной части кузова и дополнительного закрепления остальных частей. Делая вывод из того что, каждый автомобиль деформируется в разной степени, стоит считать каждый вид деформации уникальным по-своему, требующий кузовного ремонта разнообразного уровня сложности. Именно для этих целей существует достаточно большое количество разновидностей стапельных устройств, способных помочь выполнять ремонтные работы, а также правки дефектов кузова с разными уровнями сложности.
Окончание работ по изготовлению
Изготовляя стапель своими руками, нужно помнить о том, что на стойки для лучшего сцепления необходимо будет сделать специальные насечки или же приварить гайки. Для крепления элементов рамы необходимо применять гайки и болты с мелкой резьбой. При этом опытные автолюбители советуют брать такие крепежи из ремкомплектов от иномарок.
Работая с гидравликой, имеющей мощность около четырех тонн, стоит использовать болты М10. Именно они позволяют четко зафиксировать стойки на балке и в дальнейшем выдерживать указанную нагрузку.
Смонтировав устройство, обязательно покрасьте его для защиты от коррозии, ведь устанавливаться оно будет в помещении с повышенной влажностью. Для этого необходимо металл зачистить от ржавчины и покрыть его грунтовкой. После этого следует покрасить раму при помощи пульверизатора.
После покраски рама монтируется на место эксплуатации. Место монтажа нужно подготовить заранее, при этом, если планируется производить более широкий круг кузовных работ, имеет смысл изготовить и установить еще один самодельный стапель, укрепленный на поворотной колонне.
Какие бы золотые руки у вас не были, но чтобы рихтовать кузов одних рук будет мало, здесь нужны специальные приспособления. Для того чтобы хорошо восстановить кузов после ДТП не обойтись без стапеля.
Его функция – прочно фиксировать автомобиль в процессе сжатия или растягивания кузова. Стапеля по своей конструкции бывают разные, но их можно объединить на три вида: рамные (в виде железной рамы), платформенные (для работы посложнее) и напольные (эти уже многофункциональные, передвижные, профессиональные).
Кому действительно нужен стапель, а купить его нет возможности предлагаю сделать стапель для кузовного ремонта своими руками а в этом я вам помогу.
Перед тем как начать делать стапель я хорошо прозондировал почву, перечитал много статей и пересмотрел не одно видео, чертежи в интернете.
Мы сделаем рихтовочную раму по принципу работы автомобиля. Рама под авто в форме прямоугольника, к коробам со всех четырех сторон крепятся крепления, они будут выходить на задней части подъёмной платформы, благодаря этому она будет мобильной.
Первым делом измеряем длину от переднего колеса до задней части. По ширине рама должна проходить между колесами. При помощи сварочного аппарата привариваем две металлические трехметровые палки и две палки по 800 мм. Чтобы избежать перекосов, разложим все на ровной поверхности.
Для того чтобы рама получилась ровной, без перекосов, все стороны перепроверяем при помощи уровня. Каркас также должен быть ровным, его проверяем при помощи рулетки, измеряя по диагонали от одного угла к другому накрест, размер должен совпасть.

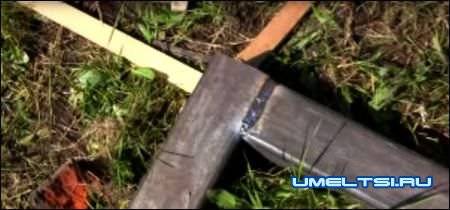

Аккуратненько чтобы не было бугров на стыке, в форме прямоугольника свариваем каркас.
К каждому углу приварим косынки диаметр которых 7мм.
Приварим лапы. Для этого нам понадобятся заготовки: 4 металлических трубы по 550мм и 4 металлических полоски по 10мм.
Когда все детали будут готовы приварим их.
Лапу нужно варить так чтобы она была вставной, поэтому варим ее с полосами по обе стороны. Саму же лапу к каркасу не привариваем. К основе плотно приварим уголки из прочного металла, с другой стороны их приварим к лапе, так лапа не будет сдвигается в бока. Таким же образом привариваем оставшиеся три лапы. Далее перейдем к сверлильному станку.
Для стяжного механизма нужно сделать отверстия. Делаем колонки диаметром 30мм, шириной 150мм соответственно чертежам и зажимаем их под короб.
Болты такой конструкции должны выдерживать 10 тонн.
Соответственно схеме собираем базовую плату.
Заготовки базовых и средней плит готовы, теперь переходим к сверлению, также соответственно данной схеме. При сверлении не забывайте поливать сверло водой, чтобы оно не перегрелось и не затупилось.
Когда закончим сверлить заготовки, займемся нанесением рубцов и вырезанием канавок как на чертеже.
Все готовые заготовки собираем в единое целое и свариваем друг с другом. Вот что получается.
Делаем идентично все четыре стороны. На прямоугольною основу монтируем лапы. Затем ставим наш самодельный стапель под машину при помощи домкрата поднимаем ее и подгоняем лапы под пороги авто, Далее медленно опускаем авто на зажимы — затягиваем. И так остальные три стороны.Убираем домкраты, и машина стоит на стапеле, сделанном своими руками.
С тыльной стороны монтируем рычаг.
Установить рычаг можно под любым углом. Сверлим отверстия для крепления рычага.
Для зажима на натяжитель использовали швеллер.
Тянущий элемент находится в разных углах, чтобы ввинтить болт мы перепроверим отверстия на плитах и в трубе.
Виды стапелей [ править | править код ]
Конструкция состоит из вмонтированных в пол рельсов, стоек, анкеров, креплений. Преимущества: относительно низкая стоимость, быстрая установка автомобиля, экономия площади автомастерской. При неиспользовании стапеля: если оборудование простаивает, площадь, где обычно расположен «вытягиваемый» автомобиль, можно использовать для других целей, поскольку рельсы монтируются вровень с полом. При использовании напольной конструкции сложнее делать необходимые измерения, что является определенной платой за универсальность подъёмника.
Такой стапель имеет вид эстакады с въездным трапом и рельсовыми опорами. Для автомобилей с заблокированными колесами применяется специальная тележка и лебедка. Центрировать автомашину не нужно, это экономит время и позволяет удобно организовывать рабочее пространство. Две башни с надежной гидравликой и мощными креплениями позволяют «тянуть» кузов в любых направлениях под разными углами с усилием до 20 и более тонн. Оборудование имеет телескопическую шкалу, позволяющую фиксировать изменения линейных размеров кузова.
Стапель платформенный эксплуатируется для наиболее сложного кузовного ремонта. Металлическая платформа оснащена сложной системой креплений и зажимов. Еще у неё есть ножничный подъёмник и башни, которые осуществляют силовые манипуляции. Такое платформенное оборудование считается универсальным. Оно дает возможность вытягивать поврежденный фрагмент во всевозможных направлениях, чтобы вернуть правильную форму. Поскольку в устройстве есть разновидные механизмы и всяческие крепления, можно проводить разные виды ремонта автомобиля. Но недостаток такой конструкции – это огромные габариты приспособления.
Рамный несколько сложнее платформенного. Он незаменим для исправления незначительных деформаций. Такой рихтовочный стенд позволяет надежно фиксировать автомашину и «тянуть» кузов в разных направлениях. Использование рамного стапеля с применением автоподъёмника экономит пространство автосервиса.
Порядок изготовления рамного стапеля
Для начала следует сделать своими руками чертеж. Это совсем несложно, если ориентироваться на уже существующие примеры. При построении простейшего чертежа стапеля для ремонта кузова нужно учитывать не только допустимые размеры будущей конструкции, но еще и учесть расположение некоторых крепежных деталей и фиксаторов.
Работа начинается со сборки основного каркаса стапеля. Для этого необходимо сначала усилить как продольный, так и поперечный профиль. Как раз здесь и понадобятся куски толстого ненужного металла. Их просто следует хорошо приварить к концам профилей, за счет чего рейки будут в этих частях несколько толще.
К профилю, который будет служить в качестве поперечной балки, необходимо сразу приварить уголки, а в них просверлить отверстия для болтов. Нужно постараться сделать все максимально ровно, чтобы потом не возникало никаких перекосов. Параметры для таких отверстий подбираются в каждом случае индивидуально, что в большей степени зависит от марки и габаритов имеющегося автомобиля.
Продольный профиль также следует усилить и уголками с отверстиями для болтов и кусочками отработанного металла
При этом важно, чтобы высота стойки оставалась на уровне 25 см. Это самый удобный параметр для последующего ремонта кузова
Теперь следует все части для стапеля почистить металлической щеткой, покрыть грунтовкой и покрасить масляной краской
Такие мероприятия надежно защитят приспособление в будущем от коррозии и порчи, стапель в результате будет служить много лет
Теперь следует все части для стапеля почистить металлической щеткой, покрыть грунтовкой и покрасить масляной краской. Такие мероприятия надежно защитят приспособление в будущем от коррозии и порчи, стапель в результате будет служить много лет.
Теперь необходимо основной каркас стапеля собрать. Для этого сначала соединяются между собой посредством болтов и гаек поперечные и продольные планки, а потом поверх такой горизонтальной конструкции устанавливаются и стойки. Для их фиксации лучше всего подойдут болты типа М4. Они смогут выдержать практически любую тягу.
Теперь необходимо сделанную таким способом конструкцию установить на постоянное место в гараже
Очень важно, чтобы она не шаталась. При этом также необходимо учитывать, что автомобиль должен входить на стапель свободно, без каких-либо проблем и ограничений
Целесообразно, если стапель не стоит на поверхности ровно, приварить к низу каркаса в нужных местах небольшие тонкие кусочки металла
Ведь что-то подкладывать под механизм бесполезно, т. к. это результата не даст
Целесообразно, если стапель не стоит на поверхности ровно, приварить к низу каркаса в нужных местах небольшие тонкие кусочки металла. Ведь что-то подкладывать под механизм бесполезно, т. к. это результата не даст.
Напоследок в заранее намеченных по чертежу местах следует надежно укрепить все необходимые захваты и цепь. После того как конструкция будет еще раз проверена на прочность, если она стоит ровно, можно смело приступать к ремонту кузова автомобиля.
Значимость контроля и сохранения геометрии кузова
Так много было сказано о том, что стапели способны восстановить кузовную геометрию. При этом не все до конца понимают, зачем это делать и почему машину нельзя эксплуатировать с какими-либо отклонениями относительно её заводской геометрии.
Геометрией кузова или кузовной геометрией называют точные размеры автотранспортного средства, заданные ещё на этапе производства. К ключевым параметрам относят:
- ширину передней колеи;
- ширину задней колеи;
- длину колёсной базы;
- длину лонжеронов;
- расстояние между лонжеронами.
Кузов состоит из большого количества деталей, которые образуют несущую систему. В процессе обычной эксплуатации детали начинают немного смещаться. Это обусловлено не идеальным состоянием дорожного покрытия, вибрациями, наездами на кочки и ямы, резким вынужденным торможением и пр. Происходит процесс естественного износа, который можно охарактеризовать как усталость металла.
Но при нормальных условиях этот процесс протекает очень медленно. Но бывают ситуации, когда смещение происходит внезапно и резко. Такое возможно при ДТП, серьёзных механических повреждениях, при попадании машины в большую яму на высокой скорости, при столкновениях с препятствиями. В итоге геометрия нарушается, то есть машина уже не соответствует своим заводским стандартам.
В подобных ситуациях помогает качественное восстановление изменённой геометрии кузова автомобиля. Восстановить её можно на стапеле. Такой вид ремонта позволяет после аварий и ДТП восстановить машину и продолжить нормальную эксплуатацию.
Если же проигнорировать необходимость ремонта, это может проявиться в виде следующих проблем:
- плохо закрываются двери;
- неплотно закрывается капот и багажник;
- машина нестабильно ведёт себя на высокой скорости;
- автомобиль заносит, хотя руль стоит прямо;
- авто перестаёт слушаться водителя;
- появляется вибрация;
- постепенно разрушается металл;
- увеличивается нагрузка;
- изнашиваются кузовные элементы и связанные с ним узлы;
- разрушаются крепления.
Насколько всё это опасно, каждый из вас догадывается сам
Потому важно проверять геометрию не только в случае ДТП и разного рода сильных повреждениях, но и после довольно продолжительного срока службы автомобиля
Некоторые автовладельцы с целью профилактики и предотвращения развития проблем проводят диагностику состояния кузова минимум 1 раз в 2 года. Это особенно актуально для тех, кто вынужден передвигаться по плохим дорогам, которые способствуют быстрому износу кузовных элементов, и ускоряет усталость металла.
Кузовные стапели объективно являются порой незаменимым оборудованием в вопросах ремонта автотранспортных средств. Они помогают в восстановлении и продлевают срок службы автомобиля.
Насколько подобная установка нужна в домашних условиях, вопрос крайне спорный. Но каждая автомастерская, которая оказывает услуги по ремонту кузова, просто обязана иметь в своём распоряжении профессиональный и высококачественный стапель.
