Стартер ВАЗ 2107 – меняем сами на два счета!

Как правильно снять стартер на ВАЗ-2107

Одним из основных механизмов любого современного автомобиля является стартер

Именно он осуществляет запуск двигателя, поэтому очень важно поддерживать его идеальное состояние. Если после поворота ключа зажигания стартер не вращается, потребуется демонтировать его, выполнить диагностические и ремонтные работы

Как все это сделать без привлечения специалистов автосервиса и сэкономить деньги? Об этом вы узнаете из нашей статьи.

Снимаем стартер на автомобиле ВАЗ-2107

Для начала мы расскажем, как снять стартер на модели ВАЗ-2107. Демонтаж данной детали потребуется вам при обнаружении поломок контактов, посредством которых осуществляется подача на реле необходимого напряжения. Как и в подавляющем большинстве моделей современных авто, в ВАЗ-2107 стартер располагается в непосредственной близости от КПП в нижней части моторного отсека. Снимать его без ямы будет довольно сложно, так как вам потребуется получить свободный доступ к клеммам подключения питания и крепежным элементам, удерживающим деталь. Осуществляется демонтаж без необходимости в каком-либо специальном инструменте в несколько основных этапов:

• для получения более удобного доступа к стартеру снимаем растяжки впускного патрубка (для двигателей с инжектором) или воздушный фильтр (для карбюраторных авто);
• снимаем аккумулятор, чтобы обеспечить удобное выполнение работ и обесточить систему;
• демонтируем щиток моторного отсека, который защищает двигатель и стартер от грязи, влаги и пыли;

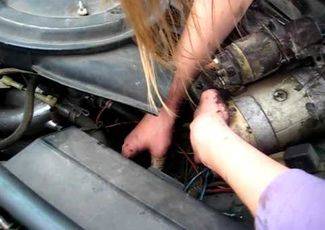

• отключаем провода, присоединенные к детали;
• откручиваем две гайки и отсоединяем силовой кабель и управляющий провод;
• вывинчиваем три болта (два сверху и один снизу), которые удерживают необходимую нам деталь;
• предельно аккуратно извлекаем стартер быстрым движением вниз, чтобы не повредить расположенные рядом компоненты.

Диагностика неполадок стартера

После извлечения необходимо очень тщательно очистить стартер от налипшей на него грязи, чтобы не допустить ее проникновения внутрь корпуса. Затем приступаем к диагностическим работам. Сперва потребуется убедиться в том, что тяговое реле работает исправно, для чего осуществляем следующие действия:

• подключаем плюсовую клемму аккумулятора к выходу стартера, а минусовую – к его корпусу;
• подаем напряжение в 50 вольт;
• если при этом шестеренка детали (бендикс, предназначенный для зацепления с маховиком и раскручивания его до нужной скорости) выдвигается из корпуса с характерным щелчком, продолжаем диагностику. В противном случае заменяем тяговое реле.

Дальнейший поиск неисправностей требует наличия мультиметра для обнаружения короткого замыкания или обрыва проводов. Сперва снимаем щеточный узел, чтобы получить доступ к обмотке, после чего «прозваниваем» ее измерительным прибором. Проследить, чтобы сопротивление в этом случае не превышало 10 килоом. Кроме того, мультиметр не должен определять «бесконечность» при измерении напряжения – такой результат будет явно указывать на повреждение проводов.

При выявлении замыкания или обрыва потребуется устанавливать новый стартер, так как восстановлению данная деталь не подлежит. Ее монтаж осуществляется следующим образом:

монтируем стартер на место и прочно прикручиваем болтами

При этом важно сперва использовать самый длинный крепежный элемент, а затем уже два оставшихся коротких;
устанавливаем силовой и управляющий провода;
прикручиваем опору, фиксирующую кабели стартера;
устанавливаем АКБ, после чего присоединяем минусовую и плюсовую клеммы.. Если на вашем авто имеется грязезащитный щиток, он монтируется в последнюю очередь

Если на вашем авто имеется грязезащитный щиток, он монтируется в последнюю очередь.

Процесс демонтажа

Снятие стартера на ВАЗ 2107 начинается с того, что нужно его обнаружить. Этот момент касается новичков, ведь опытные водители знают где находится стартер. Находится рядом с нижней частью силового агрегата. Снять его, находясь на земле, не получится. Нужно загонять авто либо на яму, либо на эстакаду. На самом деле, неудобное расположение — это самая большая проблема в процессе снятия и установки. В остальном, все очень просто и удобно.

Собственно процесс демонтажа выглядит следующим образом:

1. Прежде всего нужно снять клеммы аккумуляторной батареи. 2. На некоторых моделях «семерки» имеется грязезащитный щиток, он установлен под мотором. Его нужно демонтировать. 3. Снять аккумуляторную батарею. 4. Открутить зажим жгута проводов, идущих к стартеру. 5. Демонтировать провода с тягового реле. 6. Снять растяжки, которые идут от впускного трубопровода. 7. Снимается сам стартер.

Процесс демонтажа завершен, и теперь можно нести стартер в ремонт, или же заменить на новый.

Выше описан процесс, который выполняется на автомобилях с инжекторной системой питания. Не стоит забывать о том, что существуют модели ВАЗ 2107, где установлен карбюратор. В таких автомобилях процесс демонтажа имеет незначительные отличия. В карбюраторной модели нет впускного трубопровода, и растяжек от него. Это означает, что нужно сделать так:

— Демонтировать провода с тягового реле. — Снять воздуховод, а также воздушный фильтр. — Снять стартер.

Собственно, отличие от инжектора только в одном пункте, как можно заметить. Что касается неисправностей, которые могут быть, то чаще всего водители сталкиваются с тем, что не крутит стартер. В таком случае лучше установить новый, ну а старый можно отдать в ремонт, в надежде, что попадется хороший мастер, который сможет все исправить.

Замена стартера на ВАЗ-2104-2107

Автомобильный стартер является основным элементом системы пуска двигателя, и предназначен для его запуска путем проворачивания коленвала. По сути, это электрический двигатель постоянного тока, приводимый в работу замыканием электрической цепи путем проворачивания ключа зажигания. Автостартер состоит из статора, якоря (ротора), щеткодержателя со щетками, а также тягового реле и привода. Во всех ВАЗовских классических моделях, в т.ч. и в «семерке», он расположен в нижней части двигателя, и закреплен на картере сцепления.

Неисправности

Учитывая, что стартер является сложным электротехническим устройством, неисправности в нем могут возникать достаточно часто, однако большинство из них устраняется путем ремонта. К неисправностям, которые не подлежат устранению и требуют замены всего узла, относятся:

• повреждение коллектора вследствие износа щеток или других причин;
• замыкание или обрыв обмотки статора;
• замыкание или обрыв обмотки якоря;
• полный износ втулок подшипников якоря.

При выявлении перечисленных выше неисправностей стартер лучше заменить на новый. В противном случае ваш автомобиль либо вообще не заведется, либо же могут возникнуть серьезные неполадки в бортовой электрической цепи автомобиля.

Каталожный номер оригинального «семерочного» стартера — 2107.3708010-01. Его цена составляет примерно 2500-3000 рублей. Можно также приобрести и усовершенствованные модели – стартеры со встроенным редуктором, которые сегодня пользуются огромной популярностью.

Их преимущество заключается в том, что если даже аккумулятор частично разряжен, стартер за счет редуктора обеспечивает достаточное для запуска двигателя количество оборотов маховика. Цена на такие модели начинается от 3500 рублей. Стоимость работы по замене стартера на СТО в среднем составляет 500-600 рублей.

Замена

• торцовый ключ на 10;
• торцовый ключ с удлинителем на 13;
• отвертка.

Порядок выполнения работ

1. Автомобиль ставим на смотровую яму или эстакаду, фиксируем его стояночным тормозом.
2. Открываем капот, отключаем провод массы от аккумулятора.
3. Торцевым на 10 откручиваем болт нижнего крепления теплозащитного щитка стартера.
4. Демонтируем корпус воздухофильтра и шланг подачи теплого воздуха (для инжеторных – снимаем крепления впускного трубопровода).
5. С помощью торцового ключа с удлинителем на 13 откручиваем 3 болта крепления корпуса стартера. Нижний болт лучше откручивать из смотровой ямы.
6. Используя ключ на 13, выворачиваем гайку (на инжекторном – две гайки) фиксирующие щиток стартера. Извлекаем его.
7. С помощью торцового ключа с удлинителем на 13 откручиваем 3 болта крепления корпуса стартера. Нижний болт лучше откручивать из смотровой ямы.
8. Тем же инструментом откручиваем гайку фиксации наконечника провода, идущего на «+» АКБ.
9. Отсоединяем провод пускового реле.
10. Извлекаем стартер со стороны задней стенки моторного отсека.
11. Устанавливаем на его место новый стартер.
12. Монтажные работы производим в обратном порядке.

Установив новый стартер, включите зажигание и запустите двигатель. Никаких посторонних звуков при этом не должно быть. Стартер должен включаться после щелчка втягивающего реле и прекращать работу при откидывании ключа зажигания назад.

Как заменить стартер на ВАЗ-2107?

Процедура демонтажа описана в разделе про диагностику устройства со снятием. Процесс снятия мало чем отличается на инжекторных и карбюраторных ДВС.

Для установки выполняются следующие действия:

1. Производится монтаж механизма в посадочное место. Сначала закручивается наиболее длинный винт для фиксации устройства, а потом оставшиеся короткие болты.
2. Все винты затягиваются, чтобы надежно зафиксировать узел.
3. Выполняется подключение силового, а также управляющего кабеля. Производится затяжка гаек, фиксирующих клеммные зажимы.
4. Выполняется прикручивание опоры жгута с кабелями механизма.
5. К аккумуляторной батарее подключаются клеммы, зажимы затягиваются гаечным ключом.
6. Если устройство оснащено грязезащитным щитком, он устанавливается на место. Выполняется закручивание болта, фиксирующего кожух.

Ремонт стартера

Вполне понятно, что не любой ремонт электрооборудования автомобиля, и, в частности стартера, можно выполнить самому. Для этого вам потребуется прозвонить обмотку, это потребуется для того, чтобы определить правильно неисправность. Если вы всё же решили ремонтировать стартер сам, стоит узнать, как правильно снять и разобрать стартер ВАЗ 2107.Установив свой автомобиль на эстакаду или смотровую яму, нужно отсоединить провод от минусовой клеммы аккумулятора. Дальнейшие действия будут зависеть от того, какой тип двигателя у вашей машины — карбюраторный или инжекторный.

Карбюраторный двигатель

• В этом случае нужно снять корпус воздушного фильтра, предварительно отсоединив и сняв датчик ДМРВ (датчик массового расхода воздуха).
• Затем, используя плоскую отвёртку, необходимо извлечь из кронштейнов резинки-держатели, фиксирующие фильтр.
• Требуется извлечь из держателя и водозаборник, отсоединив его от патрубка фильтра.

Ремонт стартера в карбюраторном двигателе

Инжекторный двигатель

• В первую очередь нужно снять грязезащитные щитки – основной и дополнительный. Используя торцовый ключ на 8, отворачиваете 4 винта переднего и 4 винта бокового крепления основного щитка, и ещё 2 болта сзади дополнительного. У нижнего винта другой размер, для его снятия потребуется торцовый ключ на 10.
• Далее, уже торцовым ключом на 13, с удлинителем, необходимо отвернуть болты, фиксирующие стартер и картер сцепления. Затем те болты, которые крепят стартер к растяжке впускного патрубка и кронштейну, который держит жгут проводов датчика лямбда – зонд.
• Затем, аккуратно убрав растяжки впускного трубопровода и 13 ключом отвернув гайку выпускного коллектора, снимаем щиток.

Внимание: Дальнейшие действия одинаковы для обоих типов двигателя ВАЗ 2107

• Отсоединяется провод от плюсовой клеммы аккумулятора и с контактного стержня снимается наконечник.
• Освобождаем от провода 50 вывод тягового реле и бережно вынимаем стартер.
• Перед разборкой стартера, следует тщательно очистить его от пыли и жирного налёта.
• В первую очередь следует проверить втягивающее реле. Это довольно просто. После подсоединения 50 вывода реле к плюсовой клемме аккумуляторной батареи, а корпуса снятого стартера к её минусовому выходу, станет сразу понятно, есть ли проблема в реле. Если оно рабочее, будет слышен щелчок выдвигаемой якорем шестерни.
• Чтобы проверить целостность обмоток, придётся снять со стартера крышку и отсоединить щёточный узел. Дальше потребуется использовать прибор, называемый омметром. Он поможет проверить, есть ли замыкание обмоток на корпус стартера. Для этого нужно один щуп прибора соединить с корпусом, а второй – попеременно подсоединять к каждой обмотке.
• Если не выявили проблем на обмотках, нужно достать якорь. Чтобы это сделать, необходимо отвернуть болты крепления кожуха стартера, снять стопорную шайбу и прокладки. Потом отвинчиваем две гайки и снимаем заднюю крышку. Освобождаем корпус обмотки статора от шпилек. Теперь стартер разобран на части.
• Отвернув гайку оси вращения эксцентрика и вынув её из корпуса, отсоединим якорь. Затем нужно снять со шпилек корпус якоря, убрав его сцепление с вилкой рычага бендикса.
• Вот и разобран стартер на детали, теперь легко заменить вышедшие из строя запчасти, или их отремонтировать.

После устранения всех неполадок и замены износившихся элементов, установив ВАЗ 2107 стартер, ремонт электрической части автомобиля можно считать успешно завершённым.

Ремонт стартера ВАЗ 2107 – снятие, замена и установка стартера своими руками

Здравствуйте, уважаемые автолюбители! Особенно здравствуйте, все владельцы ВАЗовской «семёрки»! Потому, что речь пойдет именно о ней – ВАЗ 2107.

Хотя, отечественному автопрому особо похвастаться нечем, если учитывать модельную линейку и качество выпускаемых авто, но всё же, есть экземпляры авто, на которые следует обратить внимание. ВАЗ 2107 – это автомобиль, который заслужено можно назвать народным. Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин

Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин

ВАЗ 2107 – это автомобиль, который заслужено можно назвать народным. Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин.

Этот факт, дополненный небольшими конструкционными отличиями, стал причиной, по которой модель достаточно долго продержалась на конвейере. Порой казалось, что «семёрка» будет выпускаться вечно, но время берёт своё.

Тем не менее, по дорогам страны передвигаются сотни тысяч автомобилей седьмой модели, которая ещё очень долго будет лидировать в рейтингах популярности среди «классики».

Устройство автомобиля ВАЗ 2107 принципиально не отличается от прежних моделей. Самым большим нововведением последних лет стала установка инжекторной системы питания вместо привычного карбюратора.

Остальное – классика. Касается это и системы пуска. Именно поэтому для каждого автолюбителя, купившего ВАЗ 2107, как снять стартер, остаётся актуальным вопросом.

Снятие стартера ВАЗ 2107 в гараже, своими руками

Как и в большинстве других автомобилей, в «семёрке» стартер находится у нижней части двигателя. Для того, чтобы добраться до него необходимо иметь смотровую яму или эстакаду, так как через верх его не извлечь.

Неудобное расположение – это единственная трудность при демонтаже стартера. В остальном всё предельно просто, никаких специальных инструментов или особых знаний не потребуется.

Снятие стартера ВАЗ 2107 происходит только при выключенном зажигании следующим образом:

• для начала снимается крышка аккумуляторной батареи и отсоединяется клемма «массы»;
• снимается грязезащитный щиток, если такой устанавливался в нижней части моторного отсека;
• для удобства снимается аккумуляторная батарея с опорой;
• откручивается зажим жгута проводов, ведущих к стартеру;
• откручиваются и снимаются провода с тягового реле стартера;
• отвинчиваются три болта крепления стартера (два вверху и один внизу) после чего стартер снимается под автомобилем.

На этом этапе стартер полностью готов к ремонту или техническому обслуживанию.

Самостоятельная замена стартера ВАЗ 2107

Если для ремонта стартера можно найти хорошего, знающего помощника, то устанавливать его обратно в машину придётся самому. Занятие это вовсе не неудобное, но достаточно ответственное, поэтому провести его следует очень аккуратно с соблюдение порядка, указанного ниже.

Для того, чтобы была проведена замена стартера ВАЗ 2107, а точнее, его установка на штатное место, необходимо проделать следующее:

• перед установкой внимательно осмотреть стартер, его комплектацию, качество сборки, наличие центрирующей втулки;
• стартер устанавливается на штатное место снизу автомобиля и прикручивается самым длинным болтом, после чего ввинчиваются два других болта крепления и затягиваются;
• устанавливаются клеммы проводов и затягиваются гайки;
• устанавливаются и закрепляются опоры жгута проводов;
• прикручивается опора аккумулятора, батарея ставится на место;
• подключаются клеммы аккумулятора, закрывается защитная крышка;
• проводится проверка работоспособности электросистемы и устанавливается грязезащитный щиток.

Выполнения таких манипуляций вполне достаточно для установки стартера, однако, работу по стартеру можно облегчить, если уделить внимание ещё некоторым деталям. Так, на карбюраторном моторе, нелишним будет снять воздушный фильтр, а на инжектором — растяжки впускного патрубка

Проверка стартера на работоспособность на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Стартер – не у всех всегда бывают деньги на покупку совершенно нового стартера на машину, да и даже не в этом дело, многие запчасти как это уже есть на самом деле являются не очень качественными в отличие от тех годов когда ещё выпускался например такой автомобиль как ВАЗ 2106. И поэтому многие люди просто принудительно не покупают новые запчасти, а сразу идут и скупают старые, но как же понять при покупке стартера будет ли он работать на вашем автомобиле или же нет? Это мы сегодня и разберём вместе с вами!

Примечание! Данная статья была написана о том, что же вообще такое стартер и какие элементы в него входят, а сама проверка стартера на работоспособность была выложена в качестве видео-ролика в котором все нюансы были подробно описаны, поэтому если вам и вовсе не нужно знать что такое стартер, из каких он элементов состоит, тогда смотрите в самом конце видео-ролик в котором сразу показывается наглядно проверка стартера на работоспособность!

Для чего вообще нужен стартер?

Стартер нужен для того, чтобы раскрутить двигатель автомобиля для того чтобы он смог просто завестись и ничего кроме этого стартер больше не делает. В общем если чуть углубиться в эту тему, то стартер во-первых начинает свою работу лишь при повороте ключа в самое окончательно положение когда автомобиль уже начинает заводиться, а во-вторых он работает только некоторое время пока вы удерживаете ключ в крайне правом положении, а после отпускания ключа сам ключ возвращается автоматически в строго вертикальное положение в котором стартер уже прекращает свою работу.

Было ли у вас когда нибудь такое, вы завели автомобиль и по ошибки повернули ключ ещё раз до упора в право и после этого происходит отчётливо слышный скрежет, который кстати происходит из-за стартера который в данном случае при повороте ключа на заведённом автомобиле снова приходит в работу.

Стартер ВАЗ 2107 – устройство, схема подключения + Видео » АвтоНоватор

Стартер ВАЗ 2107 часто барахлит, но это не беда – отечественный автопром характерен тем, что в случае необходимости ремонт и обслуживание делать куда проще, чем в иномарках. И если с пусковым механизмом что-то случилось, вы сможете помочь машине сами. Давайте разбираться!

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

carnovato.ru

Редукторный стартер на ВАЗ 2107: ставить или нет?

Какой стартер лучше: редукторный или обычный? Довольно часто таким вопросом задаются владельцы устаревших моделей авто, в том числе, и ВАЗ-2107. Старые модели стартеров разрабатывались достаточно давно, поэтому основным их недостатком можно называть большое энергопотребление. Автомобилисты отечественных авто часто сталкиваются с ситуацией, когда стартер не желает запускать двигатель в сильные морозы. Но сегодня существует более обновленная версия этого механизма, который называется редукторным. В чем преимущества редукторного варианта, а также устройство и принцип его работы, узнаем из данного материала.
