Как сделать сногсшибательный тюнинг скутера своими руками?
Скутеры привлекают множество людей своими положительными характеристиками. К ним можно отнести небольшие габариты, малый расход топлива и экономию в обслуживании. Поэтому иногда возникает желание не только удобно передвигаться, минуя пробки, но и сделать тюнинг скутера своими руками, подчеркнуть таким образом свою индивидуальность.
Достигают таких целей внешней переделкой скутера, применив при этом следующие инструменты и материалы:
— набор ключей;
— обшивочный материал;
— краску;
— грунтовку;
— шпаклёвку;
— леску;
— колёсные диски;
— новую оптику.
Чтобы осуществить внешний тюнинг скутера, отличный от привычных всем стандартов, необходимо:
— установить новый звуковой сигнал;
— заменить фары;
— произвести полировку пластмассовых и металлических деталей;
— обшить седло автомобильной кожей.
— необычный вариант покраски;
— аэрография;
— наклейка виниловой плёнки;
— ультрафиолетовая подсветка и т. д.
Однако необходимо помнить, что все изменения и улучшения должны быть не только красивыми, но и практичными. Например, увеличение диаметра дисков отражается на работе тормозов, которые являются основой безопасности каждого водителя
Кроме этого, такой тюнинг скутера, своими руками сделанный, снижает проходимость, что также немаловажно. Ведь комфортно взбираться на гору хотелось бы всем
Стоит также отказаться от анодированного крепежа, который снижает безопасность передвижения. К тому же такая “красота” со временем может быстро облезть. Поэтому подобные изменения малоэффективны и неоправданы.
Если вы хотите сделать тюнинг двигателя скутера, тогда не стоит менять крышку вариатора на совершенно прозрачную, изготовленную из пластика. Дело в том, что она со временем покрывается грязью и пылью. Поэтому планируемой прозрачности вы не добьётесь, а вот жёсткость всей конструкции нарушите.
Тюнинг скутера своими руками лучше всего начинать с пластика. Открутив болты и крепления, производят внешний осмотр всего транспортного средства. Незначительные трещины и царапины запаивают или проклеивают специальным составом. Можно обработать пластик наждачной бумагой, а затем нанести на него слой грунтовки и потом уже краски. Не забудьте покрыть поверхность лаком, придав ей дополнительный блеск.
Подсветка лучше всего выполняется с помощью светодиодов, потому что они в таких условиях эксплуатации зачастую долговечнее других конструкций осветительных приборов. Часто лампочки находятся на фарах, приборной панели или колёсах. Эффектно выглядит подсветка снизу всего скутера, она создает эффект “парения”.
Но вначале необходимо спланировать, где и как будут размещаться детали подсветки на самом средстве передвижения. То есть разработать его дизайн. А потом, уже купив светодиоды и соединив их в цепочку, закрепить на заранее запланированном месте.
Вообще, тюнинг скутера может сделать из него совершенно неузнаваемую машину, способную поразить даже видавших виды любителей навороченных “девайсов”. Стоит только приложить немного смекалки, а также фантазии, и вы обязательно получите уникальное и сногсшибательное на вид средство передвижения.
Как сделать подсветку на скутер (мопед) своими руками
Подсветка на скутер носит больше эстетическое значение, чем практическое. С ее помощью внешний вид своего транспортного средства можно сделать более интересным. В некоторой степени, в темное время суток подсветка делает мопед более заметным, что повышает безопасность езды.
Основным элементом подсветки являются светодиоды в форме ленты, полосы или трубки. Для разных частей скутера светодиоды размещают по-разному. Наиболее оптимальным вариантом считается лента, поскольку она гибкая, достаточно легко крепится и не требует слишком сложных действий при установке.
Светодиоды имеют очень хорошие эксплуатационные характеристики. Во-первых, их стоимость не большая и можно подобрать цвет на любой вкус. Во-вторых, они очень экономичны и долговечны. Несмотря на обилие цветов лампочек, популярностью пользуется синий и зеленый цвета. Можно выделить как отдельные элементы, например, осветить номер, или полностью обвести контуры мотоцикла.
В первую очередь необходимо определится с тем, какие элементы мотоцикла будут подсвечиваться. Большой ассортимент светодиодных лент можно найти в магазинах электротоваров, причем по очень доступным ценам. Кроме ленты, понадобятся провода и простенький выключатель.
Инструкция по установке
- Проще всего закрепить ленту при помощи двустороннего скотча. Для этого следует очистить поверхность от грязи и обезжирить ее. Сначала скотч клеится к поверхности, а затем размещать ленту. Способ имеет один большой недостаток – от повышенной влажности скотч будет отклеиваться. Еще один способ – просверлить маленькие дырочки и закрепить ленту при помощи лески, либо купить специальные пластиковые крепления.
- Лампочки подключаются к аккумулятору, поэтому необходимо продумать, куда лучше всего спрятать провода.
- Провода соединяются с лентой при помощи паяльника. На один из проводов необходимо становить тумблер, который лучше всего закрепить в районе руля.
- Для того, чтобы защитить систему от короткого замыкания, следует установить предохранитель. Если систем подсветки несколько, предохранитель устанавливается на каждую из них.
- Провода подсоединяются к аккумулятору следующим образом: плюс соединяют с предохранителем, а минус – с корпусом.
- При определении частей мотоцикла, которые будут подсвечиваться, следует учитывать несколько моментов. Во-первых, лента не должна слепить самого владельца скутера в движении, ни встречных водителей. В ином порядке, это приведет к уменьшению уровня безопасности дорожного движения.
Схема подключения подсветки изображена на рисунке.
Подключить подсветку на мопед своими руками будет не сложно. Главное- определиться с цветом лампочек и типом их соединения. А дальше немного усилий и скутер заметно преобразится. Дополнительное подсвечивание скутера не запрещено в правилах дорожного движения, но и не разрешено. Все зависит от того, насколько ярким стал мотороллер, и какое настроение у инспекторов.
Законна ли светодиодная и лазерная проекция
Правильным будет вывод, что и в этом случае изменится количество приборов, а именно стоп-сигналов, сверх количества, установленного изготовителем автомобиля.
Поэтому формально лазерные «стопы» ставить на машину нельзя, так как такое мероприятие изменяет конструкцию авто. Но данные замены можно делать тогда, когда есть разрешение от Госавтоинспекции.
Для его получения нужно пройти несколько этапов, для которых потребуется много времени и денег:
- Получить разрешение на установку стоп-сигналов, которые будут превышать заводское количество.
- Пройти техническую экспертизу на допустимость изменений конструкции.
- Установить стоп-сигналы в аккредитованной автомастерской с предоставлением декларации и акта работ.
- Пройти другую экспертизу о том, что изменения конструкции соответствуют закону.
- Пройти технический осмотр.
- Предоставить машину для осмотра инспектору ГИБДД.
- Получить новое свидетельство о регистрации автомобиля с отметкой о изменении конструкции.
Кроме этого, непосредственно стоп-сигнал должен соответствовать следующим условиям:
- Количество должно соответствовать Техническому регламенту. В противном случае Госавтоинспекция не даст разрешения на изменение конструкции. Стоп-сигналов должно быть два, и еще 1 в центре, обычно устанавливается под задним стеклом автомобиля. Если на Вашей машине нет , то его можно поставить в качестве дополнительного.
- Существуют условия по утверждению дополнительного стоп-сигнала по Правилам ООН.
Как поменять лампочку стоп сигнала на Форде Фокусе 3
Автомобиль Focus 3 привлекает своих покупателей своеобразным дизайном. Благодаря кузовной аэродинамике выходит низкий коэффициент лобового сопротивления, что очень влияет на расход топлива.
А улучшенная шумоизоляция моторного отсека, колесных арок и днища снижает шум в салоне на больших скоростях.
Внутри Фокус 3 может быть простым или иметь всевозможные полезные электронные штучки в зависимости от комплектации.
К примеру, замена лампочек стоп сигнала.
Открываем багажник. С внутренней стороны (справа или слева в зависимости от того, какую лампочку надо поменять) напротив плафона, снимаем защитную накладку.
Под накладкой увидите две гайки в виде пластиковых трубок.
Аккуратно пальцами откручивайте их. Если они не поддаются, возьмите плоскогубцы, не сжимая их (в виде вилки) , упираясь в лопасти этого болта по оси сорвите его. Далее выкрутите руками.
Открутив болты, подденьте плафон снаружи и потяните его в сторону от крыла (направление указывают крепежные болты). Узкая перьевая часть плафона ближе к двери держится на зажимной клипсе. Будьте осторожны не сломайте это крепление.
Когда вы снимите плафон, перед вами откроются цоколи с лампочками указателя поворота и стоп-сигнал с габаритом.
Поменяв нужную лампочку, соберите все в обратной последовательности.
Затягивать болты крепления заднего плафона плоскогубцами не нужно, есть вероятность срыва резьбы.
Хороших Вам дорог!!!
Впечатления от использования
В ясную, солнечную погоду сигнальная полоса практически не заметна. Даже не получилось сделать достойную фотографию. С другой стороны, наилучшая видимость Вашего автомобиля именно в такую погоду. Так что необходимость в сабже, вроде, отпадает.
В тёмное время суток при умеренном освещении
прибор виден в виде поперечной движению полосы на дороге (штатный ПТФ пришлось залепить, засвечивал фотографии). Данная полоса заметна лишь при достаточном приближении к машине — с 7-10 метров.
Для создания условий полной темноты
пришлось выехать за город. В таком случае лазерная полоса отчетливо видна при достаточной отдаленности от источника — около 70 метров.
При установке внутри салона обнаружился один недостаток: лазер едва заметно отражается на внутренней поверхности стекла.
В условиях туманной или дождливой
погоды стоп сигнал испытать пока не удалось: в столице стоят прекрасные погоды и ненастья не ожидается. При изменении метеоусловий сразу зафиксю и выложу фактуру. По роликам из сети можно сделать вывод, что лазер проявляется помимо стоп-линии на дороге еще и засветом спектра свечения.
Следующие за вами водители видят ярко-красный световой треугольник
Как итог — привлеченное внимание и повышенная осторожность
при использовании такого прибора может стать реакция водителей на необычное светопреставление… Я надеюсь, что всё-таки видавшие виды драйверы воспримут такой стоп-сигнал должным образом.
Электрическая схема моргающего стоп-сигнала «вариант 1».
Мигающий стоп-сигнал своими руками может быть сделан на основе уже известной нам схемы стоп-сигнала с бегающими огнями, о которой рассказывалось в предыдущих выпусках. Схема основана на микросхеме КА561ЛА7, на 2 из ее элементах организован мультивибратор. Для получения более качественного цифрового сигнала на выходе третий элемент микросхемы используется как инвертор, играющий роль сепаратора аналоговой схемы и мультивибратора. Как мы упоминали выше, частота мигания напрямую зависит от ёмкости конденсатора. Зависимость обратная — чем выше ёмкость конденсатора, тем медленнее происходит мигание. С другой стороны, конденсатор с меньшей ёмкостью обеспечит более высокую частоту мигания. Наравне с этим, резистор, находящийся в цепи конденсатора, также имеет некоторое влияние на частоту — через него происходит цикл перезарядки конденсатора.
Теперь расскажем о том, как работает силовая часть схемы. Управляющий сигнал поступает на базу транзистора КТ816Б. В течение положительного полупериода транзистор превращается в проводник, пропуская через себя электрический ток. Благодаря этому, на выходе транзистора получаем гораздо большую мощность, чем мы могли бы получить, используя только микросхемы.
Это значит, что питания будет достаточно для подключения цепи светодиодов. В качестве предохранителя, или стабилизатора напряжения, рекомендована микросхема КР142ЕН 5 Б. Как известно, в таком случае стабилизация напряжения будет осуществлена на уровне 5 В. Подробнее в статье «Как получить 5 вольт из 12 вольт»
Таким образом, при подаче питания на схему подключённые светодиоды будут моргать с частотой, определённой конденсатором и резистором управляющей цепи.
Если ваш штатный стоп-сигнал запитан от 12 В, то схема КР142ЕН 5 Б будет не нужна. Вместо этого для упрощения можно подключиться к эмиттеру транзистора в качестве положительной клеммы, отрицательной клеммой классически может выступать кузов. После подключения в таком режиме можно оставить штатные стоп-сигналы, без подключения дополнительных светодиодов.
Далее предлагаем рассмотреть варианты использования и взаимозаменяемости используемых радиодеталей.
2 Как собрать стоп-сигнал?
Существует множество различных схем, с помощью которых можно собрать стоп-сигнал.
Например, одна из них подразумевает, что это устройство просто будет моргать. Также можно найти и более «продвинутую» схему, то есть когда устройство будет работать по определенному алгоритму. К примеру, сначала сигнал моргает один или два раза. После прекращения подачи на транзистор тока (во время паузы) сигнал будет гореть на половину накала. Именно таким образом и появляются эффекты мерцания.
Чтобы было проще понять, как работают эти схемы, можно взять одну из них в качестве примера, например, К561ЛА7.
Микросхема К561ЛА7 является сердцевиной этой разработки, которая состоит из 5 элементов «2И-НЕ». На первом и втором элементе расположен мультивибратор, а на третьем — инвентор. Благодаря последнему создается нужный сигнал на выходе, так как инвентор разделяет мультивибратор от схемы. Функцию открытия и питания нагрузки на эммитере выполняет транзистор КТ816Б, на который и подается сигнал, проходящий через инвентор.
Также есть аналогичная микросхема, но с добавленными конденсатором и диодом. На протяжении одного или двух импульсов конденсатор заряжается, а затем разряжается на транзистор при непосредственном «провале», в результате чего возникает эффект моргания. Диод добавили для того, чтобы он предотвращал разряд конденсатора. На схеме диод обычно не отображают, поскольку можно применить абсолютно любой диод. После того как моргающий стоп-сигнал будет собран, никакие дополнительные наладки не потребуются, так как он будет уже работоспособным.
Вместимость конденсатора влияет на частоту моргания. Например, на микросхеме К561ЛА7 питание составляет от 3 до 15 В, поэтому ее можно подключать сразу к бортовой сети, что является еще одним плюсом.
Алгоритм работы сигнала следующий: если нажать на педаль тормоза, сигнал мерцает первые 3 секунды, после чего горит постоянно. При повторном нажатии на педаль тормоза все повторяется в точном порядке.
Но возникает вопрос, а как же быть в пробке? Не будет ли моргание мешать сзади стоящему водителю, слепя его огнями? Будет. Но как раз для этого был придуман контроллер стопа со специальным G-сенсором. Его предназначение заключается в том, чтобы увеличить заметность автомобиля при торможении.
Контроллер следует устанавливать в соответствующем положении и надежно закреплять, чтобы он держался жестко и прочно. Нулевое положение можно установить с помощью специального режима установки, который прилагается в контроллере.
Теперь что касается того, как активировать этот режим. Сделать это достаточно просто, но выполнять данную процедуру необходимо с уже зажатым тормозом. Поэтому проще всего будет попросить о помощи друга, который зажмет тормоз и тем самым подаст питание на устройство. После выставления нулевого положения потребуется настроить частоту мигания. Как правило, контроллер имеет 10 режимов частот. Они могут быть различными — от самого медленного до почти постоянного горения. Для того чтобы выбрать частоту, необходимо зажать кнопку, а затем по количествам моргания определить и выставить нужную частоту. После того как будет выбран оптимальный вариант, необходимо отжать тормоз и провод, которым питается устройство.
После выполнения данных действий можно с помощью кнопки задавать непосредственно порог, при котором будет срабатывать мигание. Его смысл заключается в том, что если водитель не будет превышать этот порог, то стоп будет светиться, как светился все время, а при превышении — уже с выставленными частотами. Контроллер имеет в себе 12 порогов, которые тоже разбиты по группам. Первые 5 порогов — это районы слабого торможения, следующие 3 или 4 — это торможение с АБС. Последние предназначены при перегрузке в 1G. Цены контроллера сравнительно невелики. Как правило, они зависят от нагрузки подключения.
Теперь вы знаете, как сделать стоп-сигнал и зачем он нужен. Осталось только выбрать подходящую схему, и можно приступать к его изготовлению.
голоса
Рейтинг статьи
Установка подсветки на скутер
Вы вряд ли сможете купить подсветку на скутер, в сборе она скорее всего не продается, но установить ее самостоятельно у вас не составит труда, вам лишь нужно несколько элементов. Помимо самой ленты вам понадобятся провода, которые будут подключены к ленте, тумблер, а также выключатель. Давайте поэтапно рассмотрим процесс установки светодиодной ленты.
Подключение проводов к ленте
- Первым делом нужно надежно закрепить саму светодиодную ленту, и если у нее нет липучки (попадается на некоторых лентах), заменой может выступить двухсторонний скотч. Но перед установкой обязательно очистите место будущего расположения ленты, удалите грязь, пыль и т.д. При неправильной установке и попадания влаги скотч может отклеиться через какое-то время, так что более сложной заменой этому могут стать пластиковые крепления или леска, которая будет соединена через небольшие дырочки в пластике скутера.
- После крепления вам необходимо подсоединить провода к источнику питания. Подсоединить их к светодиодной ленте не составит труда, вам достаточно припаять несколько проводов, один из которых обязательно должен направляться к тумблеру. Для лучшего удобства сам тумблер будет располагаться на руле. Но после этого этапа вам нужно спрятать провода, которые в итоге будут заканчиваться у аккумулятора.
- После проделанной работы необходимо установить предохранитель. Это нужно сделать обязательно, причем на каждую отдельную ленту придется ставить отдельный предохранитель. Он отлично защищает систему от короткого замыкания.
- Основная работа сделана, и остается подсоединить ленту к источнику питания, в нашем случае к аккумулятору скутера. Плюсовой провод подключаем к предохранителю, а минусовой к корпусу аккумулятора.
- Помните, что устанавливать светодиодные ленты стоит только там, где свет не будет слепить водителя и других участников движения. Обычно подсветку устанавливают по бокам скутера и на задней части (корпус и на номерных знаках).
Выше расположена схема соединений скутера, с установкой подсветки. Это и есть весь процесс установки светодиодной ленты на скутер. Выбирайте качественные материалы, делайте все по инструкции, и тюнинг вашего скутера будет на порядок лучше.
Мигающий стоп сигнал своими руками схема
Автор — Shao. Опубликовано 21.05.2009.

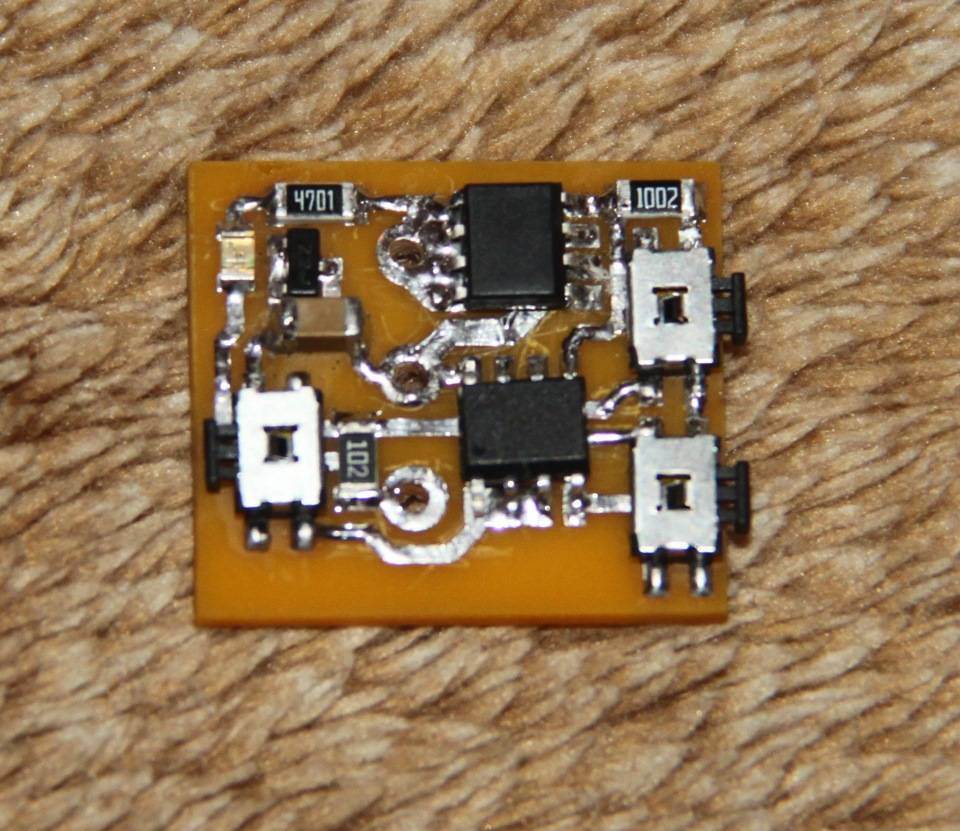

Захотелось мне сделать блок управления стоп-сигналом. Идея такая: устройство служит для повышения безопасности движения и снижения вероятности возникновения аварии, управляя свечением ламп стоп-сигналов автомобиля. При нажатии на педаль тормоза лампы сначала работают в импульсном режиме (происходит несколько вспышек ламп в течение нескольких секунд), затем лампы переходят в обычный режим непрерывного свечения
Фонари стоп-сигналов, работающие в импульсном режиме, значительно эффективнее привлекают к себе внимание водителей других автомобилей, и снижают вероятность возникновения аварийной ситуации, в то же время при движении в пробке или при остановке на светофоре, когда приходиться постоянно держать ногу на тормозе, мигающий сигнал не будет раздражать едущего сзади. Так как знаниями я не обладал, а был лишь небольшой опыт пайки, я обратился на этот замечательный форум, где мне и помогли
Под неусыпным руководством местных я сделал это устройство. Было рассмотрено и отброшено несколько схем, в итоге остановились на схеме которую можно посмотреть ниже.
Схема работала, но, так как в качестве нагрузки я думал использовать светодиоды, было решено избавиться от реле, и подключать светики прямо к транзистору, а транзистор заменить на полевик IRF540 (дешево, сердито и не щелкает), а схема стала выглядеть так:
В обоих случаях к выходу схемы следует подключить лампочки или светодиоды. На входе схемы в обоих случая надо подключить питание, подаваемое при нажатии на тормоз, и общий провод автомобиля. Тогда при нажатии на тормоз, когда на вход схемы попадает +12В, схема начинает работу. Пот отпущенном тормозе, ясное дело, все тухнет. Если кто-то захочет собрать данное устройство, то следует не забыть подать питание на микросхему (как это сделал я), оно подается на 7 (GND) и 14 (+12В) выводы микросхемы. Меняя емкость конденсатора C1 или сопротивление резистора R1 можно регулировать количество вспышек (т.к. при этом изменяется пауза от запуска схемы до момента постоянного горения), a цепь C2 и R2 регулирует период вспышек. Также не забываем о возможных проблемах с гайцами (это такие сине-зеленые люди на дороге) — тем кто захочет подключить к этому блоку не дополнительные стопы (как у меня), а основные, не лишним будет позаботиться о быстром отключении данного устройства, например, параллельно R1 поставить кнопку или тумблер с резистором 1 кОм (чтобы заряд происходил очень быстро), либо можно дополнительным переключателем коммутировать +12В на выход в обход реле. Схема отлично работает уже с месяц у меня на машине, первое устройство собрал на макетке, потом попробовал первый раз в жизни нарисовать печатку — может и коряво, но нарисовал.
Небольшая добавка относительно замен. Все узнали в микросхеме CD4093B старую добрую К561ТЛ1, кроме того, у нее есть такой аналог, как HEF4093B (тоже популярный образец) и много других. Короче — эти микросхемы есть в любом городе. Транзистор BC547A можно поменять на любой аналогичный npn-транзюк. Это может быть КТ315 (куда без него), КТ3102, 2N3904 и много других. Главное, чтобы h21э был похожий (хотя можно просто базового тока побольше ввалить, для этого есть R5), а также чтобы транзистор проходил по току и напряжению коллектора. Кондеры могут быть любые (я поставил электролиты), резисторы тоже. Как видно из схемы, здесь есть чем поиграться, все номиналы отнюдь не догма. Реле может быть любое подходящее по напряжению и току, полевик, тоже практически любой. Да, если кто не вкурил — резисторы R3 и R4 служат для надежного разряда емкостей при выключении. Благодаря им емкости разрядятся примерно за то же время, за которое зарядились. Если нужно разрядить их быстрее, тогда надо сочинять дополнительные хитрости (например дополнительные разрядные ключи на реле или транзисторах), но я решил без этого обойтись.
Светодиоды в стоп сигнал на скутер своими руками
В этом материале мы представляем Вашему вниманию красивый диодный стоп сигнал на скутер. Многие скутероводы воплощают в жызнь идею заменить в скутере лампочки накаливания на светодиодные. Делают они это не только из эстетических соображений, но и с целью экономить мощность аккумулятора.
Ниже приведены дорожки монтажной платы:
Светодиоды на скутер своими руками
Для реализации этого светодиодного стоп-сагнала, кроме как купить светодиоды, потребуется приобрести лист гетинакса. Относим этот лист в гравировально-фрезерный центр, где нам надо вырезать необходимые дорожки и предоставить круглую форму самой плате (диаметр платы 58 мм).
Такой метод, конечно, более сложный и дорогой, но если не хочится возится химическим травлением платы или делать все навесным монтажом, то поступаем именно так. Тем более, что таким образом сделать все получится грамотно, красиво, надежно и потом не придется искать електросхему проводки для своего мотороллера.
На готовые платы со стороны монтажа светодиодов наклеиваем белый матовый оракал, чтобы скрыть сиробуронепонятний цвет гетинакса и повысить светоотражение. Надо прикупить комплект плоских микрорезисторив и два комплекта по 44 светодиода на каждую плату (за 24 красных широкоугольных контур «габарит» и по 20 красных узконаправленных на контур «стоп») и самому спаять или найти электронщика, который быстро и опрятненько спаяет Вам все это. Если Вы не проффесионал, и не знаете как припаять светодиод, то самому паять не советую, потому что пайка светодиодов находятся на расстоянии 0,5-1 мм друг от друга, да и сами светодиоды миниатюрные.
Когда я впервые увидел собранные модули, то первым вырвалось: «Кристаллы Swarovski». Круглые платы с белым покрытием и геометрически правильно выстроенными светлячками выглядят просто потрясно! Для закрепления новых модулей на месте я разобрал родные лампочки, оставив только металлический цоколь,затем наполнил их «холодной сваркой» и вставил туда винты диаметром резьбы 4 мм. На винт накрутил гайку-шайбу, одел светодиодный стоп сигнал и зажал, опять таки, шайбой-гайкой.
Вся эта светодиодная конструкция отлично встала на место родной лампочки. Чтобы скрыть внешние гайки насадил на них черные золотниковые колпачки (в любом автомагазине 50-80 Копеек).
Вот и все, теперь Вы знаете, как сделать светодиодный стоп сигнал на скутер. Жаль что фотографии не могут передать реальной красоты свечение.
Светодиодная лента
Перед самим процессом установки давайте рассмотрим материал, то есть саму ленту. В магазине цена на это удовольствие начинается от 100 рублей (30 грн) за метр. Цена может увеличиваться в зависимости от количества светодиодов (от 30 на метр), яркости и цвета. Подобные ленты имеют относительно долгий срок годности, также они будут потреблять небольшое количество электроэнергии. Вы с легкостью сможете установить ленту в любое место на скутере, она настолько гибкая, что подсветку можно сделать на любом желаемом месте. И если вы не знаете, какой цвет выбрать, воспользуйтесь самыми популярными и довольно красивыми цветами – синим или зеленым.
Задние фары ВАЗ 2106
Каждая из двух задних фар «шестёрки» – это блок, состоящий из нескольких осветительных приборов, выполняющих отдельные задачи.
Функции задних фар
Задние фары служат для:
- обозначения габаритов автомобиля в тёмное время суток, а также в условиях ограниченной видимости;
- указания направления движения машины при повороте, развороте;
- предупреждения водителей, которые движутся сзади о торможении;
- освещения дорожного покрытия при движении задним ходом;
- подсветки номерного знака машины.
Задние фары выполняют сразу несколько функций
Конструкция задних фар
Автомобиль ВАЗ 2106 оснащён двумя задними блок-фарами. Они расположены на тыльной части багажного отделения, чуть выше бампера.
Каждая фара состоит из:
- пластикового корпуса;
- фонаря габаритов;
- указателя направления поворота;
- стоп-сигнала;
- фонаря заднего хода;
- плафона освещения номерного знака.
Корпус фары разделен на пять секций. В каждой из них, кроме средней верхней, установлена лампа, отвечающая за выполнение той или иной функции. Корпус закрыт рассеивателем (крышкой), изготовленным из цветного полупрозрачного пластика, и также разделённым на пять частей:
- жёлтого цвета (указатель поворота);
- красного цвета (габариты);
- белого цвета (фонарь заднего хода);
- красного цвета (сигнализатор торможения);
- красного цвета (светоотражатель).
1 — указатель поворота; 2 — габарит; 3 — фонарь заднего хода; 4 — стоп-сигнал; 5 — подсветка номера
Подсветка номерного знака размещена во внутреннем выступе корпуса (чёрного цвета).
СВЕТОДИОДНАЯ ЛЕНТА НА СКУТЕР
Технические характеристики её таковы:
— Цвета — красный, зеленый, синий, белый, розовый красный, желтый, оранжевый, голубой, фиолетовый, светло-зеленый, сапфир синий, зеленый синий, фиолетовый, серый, светло-желтый, голубой, коричневый. RAINBOW FLASH ЦВЕТ,- Количество светодиодов: 300 на 5 метров, размер: L500cm (5M) х W0.8cm х T0.25cm. — Входное напряжение: 12В.
— Работает при температуре: -20° — 50°.
В комплектацию светодиодной многоцветной ленты входило:
— 5M 300P светодиодов RGB 5050 Super FLASH SMD светодиодные ленты- контроллер ИК- пульт дистанционного управления (что удобно для управления с далекого расстояния)
Что такое вообще RGB светодиод — это такой светодиод, в котором объедены кристаллы красного, зеленого и синего цвета, получается полноцветный, или скажем RGB светодиод, которые могут синтезировать любой оттенок.
Далее определяемся где нам расположить равные куски ленты на корпусе скутера, разматываем ленту, отмеряем нужный кусок и ножницами разрезаем ее в том месте, где на ленте обозначена линия разреза со знаком ножницы.
После того как, определились с размещением наших кусков, переходим к пайке, нам понадобится много провода, желательно цветного, а лучше в цвет излучающего светодиода, что бы нам не запутаться. На ленте возле контактов есть буквы RGB, это обозначены цвета, т.е. RED-красный (к контакту RED подпаиваем красный провод), Green-зеленый (к контакту Green подпаиваем зеленый провод) и Blue-синий (к контакту Blue подпаиваем синий провод), желтый провод подпаиваем к контакту +12В.
В дальнейшем с помощью этих цветных проводов, мы безошибочно соединим остальные куски. Далее снимаем защитную ленту с обратной стороны светодиодной ленты и клеем ее на нужные нам места на пластике скутера. Края LED ленты оставляем не приклеенные, чтобы нам удобнее было вести монтаж, берем дрель и в корпусе сверлим отверстие такого размера, чтоб все четыре провода свободно в него проходили.
Место пайки проводов изолируем термоусадкой нужного нам диаметра, теперь просовываем все эти провода в отверстие в месте с термоусадкой, и таким образом соединяем все куски ленты. Чтобы наша лента не отваливалась со временем от скутера, закрепляем ее на пластиковые хомуты.
Сверлим отверстия, вставляем в него хомут и затягиваем с обратной стороны, такое крепление очень надежно. Провод, что соединяет ленту и контролер, удлиняем тоже цвет в цвет, сам контролер управления с ИК-датчиком располагаем в удобном для нас месте (я закрепил под сиденьем в бардачке, а ИК-датчик вывел наружу.
Для подачи питания на контролер управления применил разъем от БП игровой приставки SEGA, соединяем этот разъем с аккумулятором согласно схеме.
Берем пульт ДУ и нажимаем на нем кнопку включения ON, если все сделали правильно у нас все должно заработать, если нет — ищем проблему. Пол дня работы и наш скутер преобразовывается.
Видео тюнингованного скутера
Где именно закрепить ленту на скутере? Это уже зависит от конструктивных особенностей каждой модели и вашей фантазии.
Почему моргающие стоп-сигналы незаконны?
Видео YouTube: youtube.com/watch?v=KpbDSVAzjiE
Для начала необходимо обратиться к пункту 4.3.16 ГОСТа Р 51709-2001 «Требования безопасности к техническому состоянию и методы проверки автотранспорта».
В случае несоответствия этому пункту транспортное средство запрещается эксплуатировать на дорогах общего пользования (пункт 3.3 ПДД Перечня неисправности и условий, при которых эксплуатация транспортных средств запрещена).
Есть еще один важный документ, который также подтверждает полную незаконность использования мигающих стоп-сигнальных огней.
Речь идет о Техническом регламенте Таможенного союза «О безопасности колесных транспортных средств», где в Приложении № 3 (Технические требования в отношении отдельных элементов и свойств объектов технического регулирования для оценки соответствия типов транспортных средств /шасси/) есть пункт 1.7, прямо запрещающий использование в автотранспорте мигающих огней. Вот он:
Подключение LED-ленты на скутер
Многие владельцы скутеров желают сделать светодиодную подсветку на скутер, но не знают, как правильно это сделать. Давайте посмотрим, как это можно реализовать на деле. Что нам потребуется для установки светодиодной подсветки на скутер?
Светодиодная лента. На радиорынках светодиодную ленту обычно продают катушками. Лента наматывается на такие «бабины», которые чем-то напоминают катушки с магнитной лентой для старых магнитофонов.
Продают ленту, как правило, от 1-ого и более метра. Для LED-ленты белого свечения стоимость 1-ого метра невысока и составляет около 200 руб.
Дешёвую светодиодную ленту можно заказать через интернет, например, в Алиэкспресс.
Выключатель. Можно применить рокерный ON-OFF (включено/выключено). Также подойдёт кнопка с фиксацией или тумблер.
Далее желательно найти где-нибудь плавкий предохранитель на ток срабатывания где-нибудь 500 мА (обычный сетевой предохранитель на 220 вольт из радиоаппаратуры). Несмотря на то, что такой предохранитель рассчитан на напряжение 220 вольт, при замыкании в цепи подсветки он срабатывает на ура. Также подойдёт самовосстанавливающийся предохранитель. О них мы уже писали на страницах сайта здесь.
Соединительные провода. Несколько метров двужильного медного провода. Он нам потребуется для соединения выключателя, предохранителя и светодиодной ленты.
Прямые руки
Для начала надо определиться с тем, где мы хотим установить светодиодную подсветку. Выбираем и прикидываем, сколько по длине нам нужно ленты.
Светодиодная лента состоит из сегментов длиной по 5 сантиметров соединённых вместе в длинную ленту. На каждом отрезке обычно устанавливается по 3 светодиода. Соединены они последовательно. Также последовательно с ними включен токоограничительный SMD-резистор. Сегменты ленты соединяются друг с другом параллельно, образуя единую LED-ленту. Сверху лента покрывается прозрачным герметиком.
Если планируется установка светодиодной ленты в разных местах, то нарезаем нужные нам отрезки светодиодной ленты. Так как единичный сегмент ленты по длине равен 5 сантиметрам, то длина отрезков будет кратна 5 см. (5, 10, 15, 20, 30 см. ). Разрезается лента в местах электрического соединения двух сегментов. Далее к контактным площадкам (+12V и 12V) подпаиваем отрезки соединительного провода нужной длины.
Отрезки светодиодной ленты соединяем параллельно! Плюс ( + ) каждой отдельной ленточки (если их несколько) соединяем с плюсом другой светодиодной ленточки. Минусовые выводы (—) от ленточек также соединяем вместе. У нас получится несколько светодиодных ленточек соединённых параллельно. Вот рисунок, на котором наглядно показано, как это может выглядеть.
Схема LED-подсветки.
Схема соединений LED-подсветки. На схеме LED-подсветки выключатель SA1 (кнопка с фиксацией или тумблер) нужен нам для того, чтобы мы могли включать и выключать подсветку тогда, когда нам вздумается. Также не помешает плавкий предохранитель F1, который сработает в случае короткого замыкания в цепи светодиодной подсветки. Такое может случиться, например, в случае замыкания плюса и минуса ленты из-за попадания влаги, воды, дождя. Если предохранитель не ставить, то при нештатной ситуации «вылетит» центральный предохранитель, который находится в отсеке с аккумулятором.
