Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео
Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.
На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ
материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.
Процесс замены распредвалов
Распределительные валы с шестернями и крепежными элементами
Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.
Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.
Демонтаж распределительных валов
Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
Снимаем крышку ремня привода ГРМ. Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
Теперь, необходимо демонтировать клапанную крышку
Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов. Выкрутив гайки крепления снимаем клапанную крышку
Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его
Отсоединяем датчик аварийного давления масла
При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов. Схема демонтажа и затяжки болтов корпуса подшипника распредвалов
Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их. C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»Снимаем две задние заглушки головки блока
Вынимаем впускной распредвал.
Вынимаем выпускной распредвал. Вынимаем распределительные валы с посадочных мест
Выпрессовываем сальники с распределительных валов. Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.
Установка распределительных валов
Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:
- Моторным маслом смазываем кулачки и опорные шейки валов. Смазываем шейки и кулачки распределительного вала моторным маслом
- Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя. Слева показан впускной распредвал, а справа выпускной
- Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик. Как необходимо наносить герметик на крышку корпуса подшипников распредвала
- Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
- Прессуем новые сальники и устанавливаем задние заглушки. Прессуем новые сальники в на распределительные валы
- Собираем остальные детали, которые были снятые с автомобиля.
Выбор
Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.
Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.
Маркировка впускного распредвала Маркировка выпускного распредвала
Нюансы
При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.
При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.
Причины неисправностей
Основной причиной неисправности является банальный механический износ. Любой сальник-уплотнитель по своей природе является расходником — через определенный период времени он начинает разрушаться, так как изготовлен из эластичного материала.
Неисправность может проявлять себя в виде изменения формы, разбухания, появления рубцов, разрыва или выкрашивания материала, из которого изготовлен расходник. Еще одним проявлением неисправности может быть полное выдавливание манжеты из посадочного гнезда.
Еще причинами проблем с сальником распредвала является неправильный подбор расходника, брак в производстве или неверная установка. В этих случаях сальник также не выполняет свои функции и нуждается в замене.
Установка и замена распредвалов ВАЗ-2112 16 клапанов фото, видео
Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.
На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ
https://youtube.com/watch?v=rR42oOIgHEE
Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.
Процесс замены распредвалов
Распределительные валы с шестернями и крепежными элементами
Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.
Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.
Демонтаж распределительных валов
- Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
- Снимаем крышку ремня привода ГРМ.
Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
Теперь, необходимо демонтировать клапанную крышку
Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов
Выкрутив гайки крепления снимаем клапанную крышку
Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.
Отсоединяем датчик аварийного давления масла
При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.
Схема демонтажа и затяжки болтов корпуса подшипника распредвалов
Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.
C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»
Снимаем две задние заглушки головки блока
Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.
Вынимаем распределительные валы с посадочных мест
Выпрессовываем сальники с распределительных валов.
Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.
Установка распределительных валов
Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:
- Моторным маслом смазываем кулачки и опорные шейки валов.
Смазываем шейки и кулачки распределительного вала моторным маслом
Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
Слева показан впускной распредвал, а справа выпускной
Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
Как необходимо наносить герметик на крышку корпуса подшипников распредвала
Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.
Прессуем новые сальники в на распределительные валы
Собираем остальные детали, которые были снятые с автомобиля.
Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.
Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.
Маркировка впускного распредвала Маркировка выпускного распредвала
При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.
При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.
Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально
Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз
На впускной есть дополнительная каемочка под датчик фаз.
Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео
Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.
На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ
Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.
Процесс замены распредвалов
Распределительные валы с шестернями и крепежными элементами
Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.
Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.
Демонтаж распределительных валов
- Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
- Снимаем крышку ремня привода ГРМ.
Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
Теперь, необходимо демонтировать клапанную крышку
Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов
Выкрутив гайки крепления снимаем клапанную крышку
Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.
Отсоединяем датчик аварийного давления масла
При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.
Схема демонтажа и затяжки болтов корпуса подшипника распредвалов
Демонтируем корпус подшипников распредвала. Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.
C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»
Снимаем две задние заглушки головки блока
Вынимаем впускной распредвал. Вынимаем выпускной распредвал.
Вынимаем распределительные валы с посадочных мест
Выпрессовываем сальники с распределительных валов.
Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.
Установка распределительных валов
Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:
- Моторным маслом смазываем кулачки и опорные шейки валов.
Смазываем шейки и кулачки распределительного вала моторным маслом
Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
Слева показан впускной распредвал, а справа выпускной
Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
Как необходимо наносить герметик на крышку корпуса подшипников распредвала
Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом. Прессуем новые сальники и устанавливаем задние заглушки.
Прессуем новые сальники в на распределительные валы
Собираем остальные детали, которые были снятые с автомобиля.
Выбор
Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.
Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.
Маркировка впускного распредвала Маркировка выпускного распредвала
Нюансы
При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.
При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.
Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально
Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз
На впускной есть дополнительная каемочка под датчик фаз.
Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео
Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.
На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ
Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.
Процесс замены распредвалов
Распределительные валы с шестернями и крепежными элементами
Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.
Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.
Демонтаж распределительных валов
- Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
- Снимаем крышку ремня привода ГРМ.
Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
Теперь, необходимо демонтировать клапанную крышку
Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов
Выкрутив гайки крепления снимаем клапанную крышку
Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.
Отсоединяем датчик аварийного давления масла
При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.
Схема демонтажа и затяжки болтов корпуса подшипника распредвалов
Демонтируем корпус подшипников распредвала. Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.
C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»
Снимаем две задние заглушки головки блока
Вынимаем впускной распредвал. Вынимаем выпускной распредвал.
Вынимаем распределительные валы с посадочных мест
Выпрессовываем сальники с распределительных валов.
Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.
Установка распределительных валов
Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:
- Моторным маслом смазываем кулачки и опорные шейки валов.
Смазываем шейки и кулачки распределительного вала моторным маслом
Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
Слева показан впускной распредвал, а справа выпускной
Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
Как необходимо наносить герметик на крышку корпуса подшипников распредвала
Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом. Прессуем новые сальники и устанавливаем задние заглушки.
Прессуем новые сальники в на распределительные валы
Собираем остальные детали, которые были снятые с автомобиля.
Выбор
Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.
Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.
Маркировка впускного распредвала Маркировка выпускного распредвала
Нюансы
При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.
При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.
Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально
Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые
На впускной есть дополнительная каемочка под датчик фаз
На впускной есть дополнительная каемочка под датчик фаз.
Переходим к блоку цилиндров

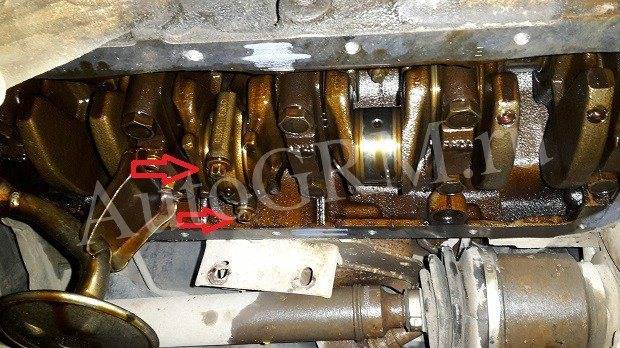

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.
Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.
Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.
Устраняем продольный люфт коленвала
На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.
Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.
Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.
Собираем поршневую
Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!
Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.
После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.
Проверяем тепловой зазор в поршневых кольцах
Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.
Щупами замеряем зазор.
Номинальный зазор: 0.25 — 0.45 мм.
Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.
Распространенные ошибки
Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:
- Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
- Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
- Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
- Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);
Чтобы в дальнейшем проблем не возникло, следует использовать только крепежные элементы, предназначенные для конкретного двигателя и полностью соблюдать условия выполнения работ.
Как правильно затягивать ГБЦ?
Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками. По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила. Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.
Фото ниже демонстрируют визуальную разницу между моторами.
Правила затяжки
При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми
Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.
При затяжке необходимо строго соблюдать порядок обжатия болтов, поскольку эта процедура обеспечивает равномерное прилегание деталей по всей поверхности. Вторым непременным условием является соблюдение степени усилия при затяжке, поскольку излишняя сила при этом деформирует прокладку и головку и может вызвать разрушение болта или резьбы.
В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.
Необходимые инструменты
Список инструментов и материалов для установки головки на место будет небольшим:
- головка с размером 10 мм и вороток для наживления болтов;
- динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
- ветошь для протирки поверхностей;
- новая прокладка между ГБЦ и блоком;
- новые болты, необходимые для монтажа головки.
Пошаговая инструкция
При установке головки следует придерживаться последовательности шагов:
- Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
- Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
- Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
- Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
- Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
- Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
- Протянуть болты в той же последовательности доворотом на 90 град.
- Повторить протяжку по аналогии с предыдущим шагом.
При размещении головки блока на более простой двигатель последовательность несколько иная:
- Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
- Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
- По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
- Доворот болтов на 90 градусов в той же последовательности.
- Повторный доворот еще на 90 градусов.
