Установка камеры заднего вида на Рено Дастер
Установка
Для того чтобы установить камеру ненужно иметь специальных навыков. Для работы понадобятся следующие инструменты:
- Стандартные провода
- Камера
- Набор отверток
- Соединители
- Если длина стандартных проводов небольшая, то нужно приготовить дополнительные провода
Как правило, ее устанавливают в месте, где находится подсветка заднего номера, а также в сам бампер автомобиля.
Во втором случае установленный элемент будет подвержен большому количеству внешних механических воздействий, и простой выезд загород может вывести камеру из строя, но из-за простаты установки в бампер, где достаточно просверлить одно отверстие многие выбирают именно этот вариант, а вот первый вариант является довольно сложным, но более практичным.
Для установки камеры в подсветку номера, необходимо снять элементы освещение номера, после чего все провода следует заизолировать, а на его место благодаря специальным креплениям установится устройство.
Имеющиеся провода, протягиваем через весь салон, для этого снимаем все накладки задней двери и укладываем провода, зафиксировать их можно скотчем. После того как все провода уложены обшивку можно установить на место.

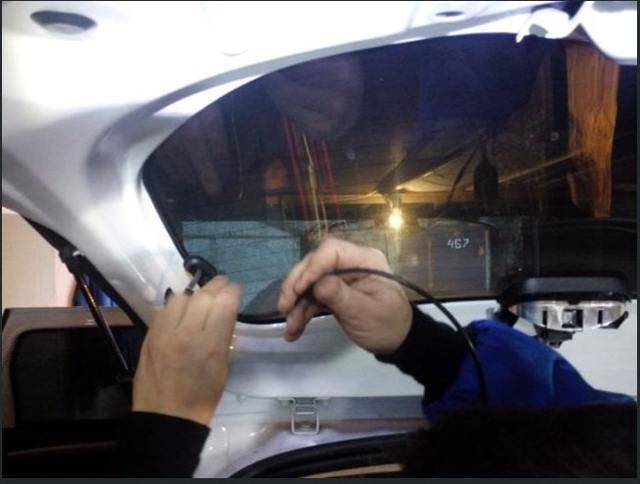

Когда провода уложены в заднюю дверь, их нужно аккуратно протянуть через салон автомобиля для этого может понадобиться снять обшивку, но можно аккуратно протянуть их через резиновый уплотнитель и кузов, после чего провода необходимо подключить к экрану и самой камере.
К экрану камера подключается благодаря специальным штекерам, если это магнитола, и она поддерживает данную функцию, там имеется специальное штатное место.
А уже устройство, через которое выводится изображение, соединяется проводами с камерой, а камера заднего вида Рено Дастер в свою очередь с фонарем заднего хода на плюсовой контакт для подачи к ней питания, делается это для того чтобы включение происходило вовремя движение задним ходом.
Правила установки
Установку необходимо производить от самой камеры, затем к устройству вывода изображения, все провода должны проходить под подшивкой и закрепляться к кузову. Выбирая устройство, обращайте на условия эксплуатации и уже исходя из этого, делайте свой выбор.
Лучше всего если подключение будет производиться к уже установленной системе отображения изображения с камеры, если конечно она поддерживает данную функцию, так как это поможет сэкономить на покупке дополнительного оборудования.
На Рено Дастер вид сзади можно получить, подключив камеру к штатному головному устройству, это будет самым идеальным вариантом. Если это обычная магнитола то подключение производится благодаря специальным штекерам, через которые предается сигнал, для этого штекеры вставляются в специальное гнездо, которое имеется в магнитоле или мониторе.
Если установлена штатная мультимедийная система, то подключение производится при помощи зажимов и кабеля, и чтобы произвести подключение снимается крышка, и извлекается вся система, отсоединяется разъем, и подключается кабель, к 10 и 22 пину, после этого все устанавливаем на место
Если шнур удлиняется важно не перепутать полярность, и расцветку проводов, иначе изображение, выводимое на экран, не будет достаточно качественным
Снимем магнитолу
Для того чтобы извлечь магнитолу нужно:
- Снять рамку магнитолы, которую держат восемь заклепок
- Отключить два разъёма
- Открутить четыре болта, которые крепят магнитолу
После того как все подключено, на экране могут появиться надпись, что нужно проверить качество подключения это может быть по следующим причинам:
- Где то поврежден провод
- Неисправна сама камера
- Недостаточно подаваемого тока, исправить это можно подключив деталь к фаре
Выбор
Выбирая устройство, следует знать, что если вы приобрели камеру, которая устанавливается в бампер то установить ее вместо освещения номера, не получится и, наоборот, для таких целей существуют универсальные виды.
Также при выборе следует учитывать, что эксплуатироваться она будет в различных условиях, в снег, дождь, поэтому актуальным будет, наличие у нее дополнительных защитных функций, например защита от влаги.
Камера заднего вида для Рено Дастер, оснащается специальной разметкой, благодаря которой процесс парковки становится легче. В современных версиях уже имеется наличие данной функции, и активируется она автоматически при включении задней передачи.
Итог
Подводя итог можно сделать вывод, что подключение можно произвести самостоятельно без помощи профессионала и наличия какого либо специального инструмента. Самое трудное это протяжка проводов. Установив данное устройство, вы сможете легко и просто, без каких либо проблем парковать свой внедорожник
Основные неисправности парктроника
Среди основных неисправностей устройств выделяют:
Брак. Это обычное дело, особенно если учесть, что основная масса предложений на рынке изготовлена в Китае. Решить данную проблему можно лишь возвратом парктроника продавцу или производителю;
Неисправности с проводкой, датчиками или лентой в точках ее монтажа к бамперу;
Неисправности блока управления – это достаточно редкая проблема. Блоки управления качественных парктроников оснащены собственной диагностической системой и если проблема есть, водитель обязательно получит сообщение или какой-нибудь сигнал;
Проблемы с датчиками или лентой из-за налипания грязи, пыли, попадания влаги. Ультразвуковые датчики могут выходить из строя даже при незначительном ударе камня.
Лента требует постоянной очистки для чего ее необходимо демонтировать. Ультразвуковой сенсор особо не боится грязи и влажности. Но влага имеет свойство накапливаться и тогда выводит элемент из строя;
Блок управления парктроников чаще всего выходит из строя также по причине грязи и воды. Нередко при вскрытии диагностируются короткие замыкания;
Еще одна неисправность – это проводка. Проблема достаточно редкая. Такое возможно допустить во время процесса установки системы на авто.
Профилактика
Избежать поломок на 100% невозможно, но можно значительно снизить их вероятность. Для этого потребуется соблюдать следующие рекомендации:
Периодически проверяйте состояние датчиков, очищайте их от пыли и грязи. При установке выбирайте те места, в которые попадание влаги наименее вероятно. Это особенно актуально при влажной погоде, осадках и слякоти.
При использовании электромагнитного парктроника иногда проверяйте состояние ленты. Защищайте ее от загрязнений и физических повреждений. Если приходится очищать ленту от следов грязи, то делать это следует мягкой тряпкой, не применяя физической силы и агрессивных химических средств. Также следует избегать использования порошковых средств, так как они могут оставлять глубокие царапины, которые испортят ленту. Удалять грязь следует полностью, тщательно очищая как внешнюю, так и внутреннюю сторону
Парктроник может реагировать на крупные куски грязи как на предметы, находящиеся позади автомобиля.
Придется регулярно снимать и осматривать датчики, зачищать контакты, делать это рекомендуется при помощи специальных жидкостей, купить которые можно в автомоагазине
Например, подходят те, которые используются для очистки клемм аккумулятора.
Очищение от пыли требуется и блоку управления, однако платы требуют очень осторожного обращения, поэтому обрабатывать их требуется осторожно, но тщательно.
Обращайте внимание на то, как установлены датчики, иногда их требуется подтягивать, чтобы они не болтались.
Диагностику парктроника стоит проводить после ДТП, если был поврежден бампер.
Чистая проводка
Следует помнить, что от парктроника зависит успех передвижения автомобиля в узком пространстве, условиях плохой видимости, при движении назад. Прибор убережет от столкновений с автомобилями, наездов на разные предметы, которые могут повредить вашу машину
Именно потому обслуживанию системы нужно уделять должное внимание
Как проверяются датчики парктроника автомобиля
Единственной задачей парковочной системы является определение препятствий на пути движения автомобиля. Проверка парктроника будет напрямую зависеть от модификации. Существует два вида датчиков:
- ультразвуковой;
- электромагнитный.
Они различаются по типу передаваемого сигнала и своей конструкции, но принцип работы одинаков. Его можно разделить на несколько этапов:
- При включении передачи для движения автомобиля вперед или назад, электронный блок управления генерирует сигналы передним или задним датчикам парктроника.
- Они преобразуют сигнал в ультразвуковую или электромагнитную волну и отправляют ее перед собой.
- Волна сталкивается с препятствием и отражается от него.
- Электронный блок управления обрабатывает вернувшийся сигнал и, по его времени в пути, рассчитывает расстояние от автомобиля до препятствия.
Парктроник на Рено Дастер
3896 Просмотров
Парктроники — незаменимые помощники водителя. Они помогают мгновенно среагировать на внезапно появившегося на пути движения пешехода или препятствия, которое находится в слепой зоне автомобиля.
Для Рено Дастер вопрос установки парктроников актуален как никогда, и сегодня мы расскажем все, что нужно знать владельцу данной модели, который решил оснастить свой автомобиль этим полезным и незаменимым устройством.
Как устроен датчик парковки?
Чтобы понять, в чем особенности устройства современных парктроников, предлагаемых для Рено Дастер, необходимо более подробно ознакомиться с устройством этого электронного помощника. Датчик парковки состоит из всего двух крупных функциональных блоков.
Первый — это датчики. Они располагаются там, где вероятность столкновения с препятствием наиболее велика. Нетрудно догадаться, что чаще всего это задний бампер автомобиля, хотя нередко такая функция доступна и для передней части Рено Дастер. Их задача — восприятие информации о дальности от объекта и передача данных для обработки.
Второй блок — управляющий. Он воспринимает информацию с датчиков для последующего отображения ее на дисплее. Причем последнего может и не быть, многие недорогие модели оборудуются лишь звуковым сопровождением.
Особенности датчиков для Renault
На Рено Дастер предлагается несколько вариаций штатного парктроника. Самая недорогая из них обладает функцией звукового сопровождения. В более дорогих к нему добавляется монохромный или цветной дисплей, который в добавок ко всему выдает информацию о точном расстоянии до препятствия с каждой точки.
У парктроников для Duster есть два существенных недостатка. Первый из них — цена. Ни для кого не секрет, что в большинстве комплектаций Рено Дастер приобрести парктроник предлагается лишь за дополнительную плату, а цены на дополнительное оборудование у дилера всегда оставляли желать лучшего.
Второй недостаток функциональный: все парктроники для Renault Duster оснащены всего тремя датчиками, когда как большинство современных моделей имеют четыре.
На помощь владельцу Renault Duster приходят производители аналогов, которые готовы предложить более мощные и совершенные модели для Duster с четырьмя датчиками. Штатные модели обладают исключительно проводной связью между первым и вторым функциональными блоками. То есть, через весь салон Duster протягивается дополнительный канал передачи данных.
Чтобы избежать этого неудобства, новейшие модели парктроников для Рено Дастер оснащены беспроводной связью.
Таким образом, главная проблема заключается лишь в запитывании обеих функциональных частей. В случае с Duster, блок датчиков, например, можно запитать от заднего фонаря, а передний и вовсе от прикуривателя.
Установка своими руками: стоит ли?
На этот вопрос владелец Duster должен ответить сам, ознакомившись с некоторыми нюансами по установке. Для начала, необходимо выяснить, какой тип датчика будет использоваться между блоками на Рено Дастер.
Если на Duster применяется проводная связь, дело лучше доверить опытному специалисту. Согласитесь, тянуть канал через весь салон, грамотно его вывести и подключить — задача не из легких.
Да и цена установки такой модели парктроника будет немалой.
Совсем по-другому дело обстоит, если для Рено Дастер был приобретен датчик парковки с беспроводной связью. В этом случае, вся работа сводится к тому, чтобы правильно запитать функциональные блоки и надежно их установить.
При этом, четыре датчика устанавливаются в бампер Duster путем его просверливания обыкновенной коронкой, а провода от них протягиваются к лампе заднего хода, которая находится практически над бампером. Дисплей подключается к бортовой сети там, где это будет удобно. Таким образом, весь процесс займет не больше часа и позволит сэкономить на установке.
Подведение итогов
Парктроник для Рено Дастер — невероятно полезное устройство. Оно позволит не только сохранить бампер и внешние молдинги автомобиля от повреждения, но и уберечь животных и пешеходов, которые легко могут получить травму при наезде и пострадать, попав в мертвую зону автомобиля.
Особенности датчиков для Renault
На Рено Дастер предлагается несколько вариаций штатного парктроника. Самая недорогая из них обладает функцией звукового сопровождения. В более дорогих к нему добавляется монохромный или цветной дисплей, который в добавок ко всему выдает информацию о точном расстоянии до препятствия с каждой точки.
У парктроников для Duster есть два существенных недостатка. Первый из них — цена. Ни для кого не секрет, что в большинстве комплектаций Рено Дастер приобрести парктроник предлагается лишь за дополнительную плату, а цены на дополнительное оборудование у дилера всегда оставляли желать лучшего.
Это означает, что информация о препятствии будет менее точной, поскольку каждому датчику Рено Дастер придется охватывать более широкий диапазон.
На помощь владельцу Renault Duster приходят производители аналогов, которые готовы предложить более мощные и совершенные модели для Duster с четырьмя датчиками. Штатные модели обладают исключительно проводной связью между первым и вторым функциональными блоками. То есть, через весь салон Duster протягивается дополнительный канал передачи данных.
Таким образом, главная проблема заключается лишь в запитывании обеих функциональных частей. В случае с Duster, блок датчиков, например, можно запитать от заднего фонаря, а передний и вовсе от прикуривателя.
Особенности оригинальных датчиков
Для Рено Дастер существует несколько вариантов парковочного радара, который может быть установлен на машину. Самый бюджетный имеет лишь звуковой сигнал. При дополнительном оснащении он работает вместе с монохромным монитором бортового компьютера, который просчитывает точную удаленность основных точек авто от возникшей преграды.
Парктроник у Duster обладает двумя принципиальными неприятными моментами. Первое — их стоимость. Стандартная комплектация Рено Дастер не предусматривает установку радара на него. Для монтажа парктроника владельцу следует немного раскошелиться, так как стоимость в салонах дистрибьютора обычно завышена. Однако оригинальный парктроник вполне можно поставить своими руками. В таком случае придется воспользоваться схемой расположения.
Второй момент связан с неполной функциональностью: все датчики парковки у Renault Duster оборудованы лишь тремя контроллерами, в то время, как многие авто комплектуются четырьмя.
Поэтому данные определяемые парктрониками Duster будут неполными, так как им придется снимать информацию с более широкого пространства. На выручку автовладельцу Renault Duster спешат разработчики альтернативных моделей, которые предлагают более сильные и современные варианты для Duster с 4-мя точками по сбору информации. Штатный парктроник оснащен только кабельной связью между двумя функциональными системами. Другими словами, внутри Duster будет проходить дополнительный провод для передачи сигналов о препятствии.
В этом случае возникают только вопросы об электроснабжении обеих блоков. В Duster, система датчиков, к примеру, подключается к контактам заднего габарита, а система управления может быть связана с электропроводкой, подходящей к прикуривателю.
Lada Largus Cross с парктроником появится чуть позже
По собственной информации «Колёса.ру», Lada Largus Cross с парктроником появится в продаже приблизительно в середине лета. Источник, близкий к производству автомобилей семейства Лада Ларгус, сообщил, что решение о запуске новой комплектации для кросс-версии было продиктовано стремлением вывести на рынок качественный продукт с системой, работающей без ошибок. Можно предположить, что для Largus Cross потребовалась корректировка программного обеспечения из-за увеличенного дорожного просвета модели по сравнению со стандартной версией.
На фото: Lada Largus Cross. Клиренс кросс-версии универсала на 25 мм больше, чем у обычной модели, и составляет 170 мм
Как сообщили «Колёсам» на АВТОВАЗе, к выпуску обычных Ларгусов с парктроником приступили на прошлой неделе. Известно, что в состав новой комплектации «Люкс» входят: система ABS; фронтальные подушки безопасности; кондиционер; аудиосистема; сиденье водителя с регулировкой по высоте и поясничного подпора; подогрев передних сидений; электропривод регулировки наружных зеркал и обогрев; противотуманные фары.
Топовые Ларгусы комплектуются 105-сильным двигателем объёмом 1.6 литра и пятиступенчатой механической коробкой передач.
Начальная цена на Lada Largus с парктроником была озвучена в конце мая. На задний бампер Lada Largus установлены три ультразвуковых датчика. Диапазон дальности обнаружения препятствий — от 0.4 до 1.6 метра, угол работы системы — 170 градусов.
Цена на базовую версию Lada Largus начинается от 479 000 рублей. Купить кросс-версию универсала можно за 597 500 рублей, фургон — за 457 000 рублей. Напомним, что при покупке Lada Largus до конца июня можно сэкономить.
Особенности оригинальных датчиков
Для Рено Дастер существует несколько вариантов парковочного радара, который может быть установлен на машину. Самый бюджетный имеет лишь звуковой сигнал. При дополнительном оснащении он работает вместе с монохромным монитором бортового компьютера, который просчитывает точную удаленность основных точек авто от возникшей преграды.
Парктроник у Duster обладает двумя принципиальными неприятными моментами. Первое — их стоимость. Стандартная комплектация Рено Дастер не предусматривает установку радара на него. Для монтажа парктроника владельцу следует немного раскошелиться, так как стоимость в салонах дистрибьютора обычно завышена. Однако оригинальный парктроник вполне можно поставить своими руками. В таком случае придется воспользоваться схемой расположения.
Второй момент связан с неполной функциональностью: все датчики парковки у Renault Duster оборудованы лишь тремя контроллерами, в то время, как многие авто комплектуются четырьмя.
Рено Дастер 2017 узнайте последние новости
Поэтому данные определяемые парктрониками Duster будут неполными, так как им придется снимать информацию с более широкого пространства. На выручку автовладельцу Renault Duster спешат разработчики альтернативных моделей, которые предлагают более сильные и современные варианты для Duster с 4-мя точками по сбору информации. Штатный парктроник оснащен только кабельной связью между двумя функциональными системами. Другими словами, внутри Duster будет проходить дополнительный провод для передачи сигналов о препятствии.
Последние модели датчиков для Дастер используют беспроводную связь.
В этом случае возникают только вопросы об электроснабжении обеих блоков. В Duster, система датчиков, к примеру, подключается к контактам заднего габарита, а система управления может быть связана с электропроводкой, подходящей к прикуривателю.
Штатные устройства
Комплект штатного парковочного радара на Largus Cross включает:
- 4 датчика с проводами и разъемами;
- блок управления;
- LED-индикатор для отображения информации;
- провода питания;
- фрезу для изготовления отверстий;
- руководство по монтажу.
В состав более функциональных и дорогих устройств может дополнительно входить 4 сенсора для установки в передний бампер. Передача информации в таких системах безопасной парковки может передаваться как по проводам, так и по радиоканалу.
Некоторые штатные комплекты не имеют дисплея. В таких случаях парктроник предупреждает водителя о наличии препятствия звуковым сигналом. Частота импульсов увеличивается по мере приближения к препятствию. Парктроник с бипером легко устанавливаются, т. к. отпадает необходимость прокладки проводов к показывающему устройству. Динамик монтируют либо на потолке у заднего ряда кресел, либо на внутренней стороне погрузочной двери.
Некоторые модели парковочных радаров комплектуются индикатором информации с возможностью зеркального отображения показаний. Они могут устанавливаться на зеркало салона или на потолок в задней части автомобиля. В этом случае водитель считывает информацию, глядя в зеркало. Показывающий индикатор на Ларгус Кросс вмонтирован в консоль и снабжен визуальной и звуковой сигнализацией. На дисплее отображается графическая информация о стороне наличия препятствия и расстояния до него.
Оригинальные датчики компании Renault
Производители Рено Дастер предлагают несколько вариантов штатных приборов. На бюджетных моделях предусмотрена только подача звукового сигнала. В дополнение к этой функции можно приобрести монохромный LED дисплей, который не только будет отображать весь процесс парковки, но и сообщать водителю точное расстояние до препятствия.
Существенным недостатком оригинальных парковочных радаров является их сравнительно высокая цена, к которой впоследствии можно прибавить еще и стоимость установки оборудования на станциях технического обслуживания. В заводской комплектации кузов автомобиля не предусматривает установку дополнительных приборов.
Самостоятельный ремонт
Если хотите попробовать самостоятельно починить парктроники на своем авто, вы должны знать основные причины возникновения неисправностей:
- механическое повреждение при ударе или аварии;
- заводской брак;
- последствия климатических условий, в которых эксплуатировался автомобиль;
- проблемы с электрической проводкой.
Разумеется, мы перечислили лишь общий перечень проблем. Итак, для начала вы должны демонтировать неисправный датчик и купить вместо него на рынке или в автомагазине. Сразу отметим, что поштучно датчики не продаются, так как продавцам это просто невыгодно, поэтому будьте купить минимальное количество – три штуки.
Заглушите двигатель автомобиля, снимите плюсовую клемму АКБ, чтобы предотвратить короткой замыкание и перегрузить систему. Снимите старые датчики и установите на их места новые, подключив все провода. Ставьте клемму и тестируйте девайс.
Сразу следует отметить, что некоторые производители окрашивают датчики в цвет автомобиля, поэтому при замене датчиков будьте готовы ехать в сервис для покраски или ездите так. Разницы в работе никакой, но отличающиеся по цвету датчики портят весь вид.
Итак, вам теперь известно, как проверяются датчики парктроника и что для этого может потребоваться.
Комплекты оборудования

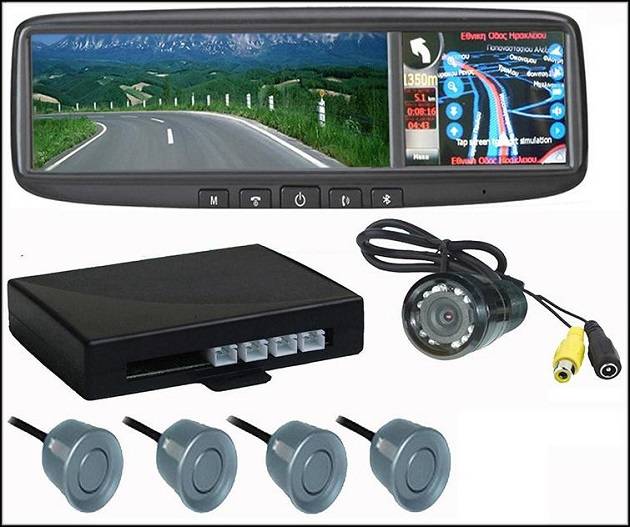

Состав комплекта прибора, даже самого малого по количеству регистрирующих элементов, включает в себя:
- датчики парковки на передний и задний бампер — от 2 до 8 штук;
- кабели для подключения сенсоров и блока обработки поступающих сигналов;
- для взаимодействия с водителем имеется LCD-экран;
- сам блок обработки сигналов с датчиков.
Если установка паркторника на 4 или 8 датчиков своими руками, будет выполняться из более дорогого набора, то в нем также будет присутствовать фреза, с помощью которой можно делать отверстия под датчики в бамперах. Естественно, данная деталь авто должна быть изготовлена из пластика. Если в наборе нет фрезы, то это не проблема, потому что просверлить отверстие под сенсор можно и обычным сверлом. Оно должно быть больше габаритов чувствительного элемента на 1 мм.
Установка датчиков парктроника на различных автомобилях, будет происходить по-своему. Это объясняется особенностями конструкции и крепления обшивки. Например, легко поставить устройство на Рено Дастер, так как Дастер сконструирован довольно просто.
Как выбрать
При выборе парковочной системы нужно ориентироваться на следующие параметры:
- Количество датчиков. Оптимальным является наличие 8 сенсоров, обеспечивающих полноценный обзор пространства, окружающего автомобиль. Допускается установка задних парктроников, снабженных 4 датчиками.
- Способ получения сигнала. Устройство может оповещать пользователя о появлении препятствия звуковой или цветовой индикацией. Выпускаются и парктроники, оснащенные видеокамерой, подающей изображение на дисплей.
- Чувствительность датчиков. Этим показателем определяется корректность определения расстояния до объекта.
Причины, приводящие в негодность парктроник
Несмотря на то, что парктроник имеет простое строение, он подвергается воздействию внешних факторов и выходит из строя. Наиболее часто встречающимися причинами, выводящими из строя систему, могут быть следующие факторы:
- стандартный износ составляющих компонентов в результате активной эксплуатации авто;
- механическое воздействие при столкновении;
- повреждение электропроводки;
- изначальные ошибки, допущенные при фиксации прибора (если это не заводская установка);
- негативное постоянное воздействие влаги или грязи на контроллеры;
- короткое замыкание микропроцессорного модуля;
- производственный брак изделия.
Выводы
Установить парктроники своими руками оказалось не сложно. По крайней мере, задних. С передними придется повозиться в плане подключения. Все остальные операции довольно легко выполнимы. Стоит отметить, что не заводские парктроники должны проходить процесс калибровки один раз в год.
Установив парктроник на Дастер, можно повысить уровень безопасности кроссовера. Этот прибор сигнализирует водителю о наличии преграды, которая располагается в «слепой» зоне. Существует несколько моделей партктроников, предназначенных для Рено Дастер. При этом все приборы работают по единому принципу.
