Выхлопная система – устройство и основные неисправности

Схема устройства и работы глушителя Сматча.

Перед выстрелом глушитель полностью надвинут на ствол, что уменьшает габариты оружия с глушителем. Во время выстрела пороховые газы через отверстия, выполненные в неподвижно закрепленной части воздействуют на внутренние перегородки внешнего корпуса, перемещая его вперед. Когда корпус глушителя занимает крайнее переднее положение, он образует расширительную камеру, куда отводится часть пороховых газов, в которой они расширяются, уменьшают температуру и стравливаются через ряд капиллярных отверстий.

После падения давления газов в расширительной камере корпус возвращается в исходное положение под действием возвратных пружин, установленных на двух направляющих, расположенных по бокам ствола. Имея оригинальную конструкцию, этот глушитель звука выстрела обладает некоторыми недостатками :

1. Во время выстрела изменяется длина оружия и нарушается его баланс.
2. Из оружия нельзя вести автоматический огонь, так как пауза между выстрелами меньше времени срабатывания глушителя.
3. При изготовлении подвижных частей требуется высокая точность, что усложняет применяемую технологию.
4. Образующийся нагар может вызвать заклинивание подвижных частей, что вызывает необходимость тщательной чистки деталей глушителя.

Хотя потенциал эффективности, заложенный в механическом принципе глушения, значителен, а инженерная идея оригинальна и перспективна. Основные направления совершенствования конструкций глушителей, это повышение эффективности шумотушения (дальнейшее ослабление звука), снижение массы и размеров, повышение долговечности, улучшение меткости и кучности стрельбы, упрощение устройства и технологии изготовления, уменьшение стоимости.

По материалам книги Приборы снижения уровня звука выстрела для автоматов. Коновалов Н.А., Пилипенко О.В., Скорик А.Д., Кваша Ю.А., Коваленко В.И.

Виды автомобильных резонаторов

При выборе резонатора выхлопной системы необходимо знать, какие они бывают, и из каких материалов производятся. В настоящее время популярны автомобильные резонаторы, выполненные из алюминированной стали и нержавейки. Первые отличаются невысокой ценой, однако непродолжительным сроком службы. Их корпус выполнен из нетолстой стали, сверху покрытой алюминием для предотвращения коррозии. Однако такой антикоррозионный состав не отличается долговечностью. Поэтому не рекомендуем вам покупать выхлопной резонатор из алюминированной стали. Лучше купить автомобильный резонатор, выполненный из нержавейки. Этот материал обладает более гладкой поверхностью (то есть, создает минимум завихрений в системе), а также более устойчив при работе в условиях экстремальных температур.

Что будет, если снять глушитель с машины

Ну тут и так всё понятно. Если снять эту деталь с машины, это может привести к потере мощности двигателя, а также собьются настройки расхода топлива. Помимо этого, все находящиеся внутри авто, задохнутся от неочищенных и не отведенных, положенным образом, выхлопных газов. А так же, вместе со всеми окружающими, просто оглохнут от шума, издаваемого работающим двигателем.

Из всего вышеизложенного становится понятно, что положительный эффект достигается именно благодаря тому, как устроен глушитель автомобиля внутри, его непростой системе, которая постоянно совершенствуется, чтобы работа двигателей могла соответствовать мировым стандартам и не наносить вреда как окружающей среде, так и здоровью людей.

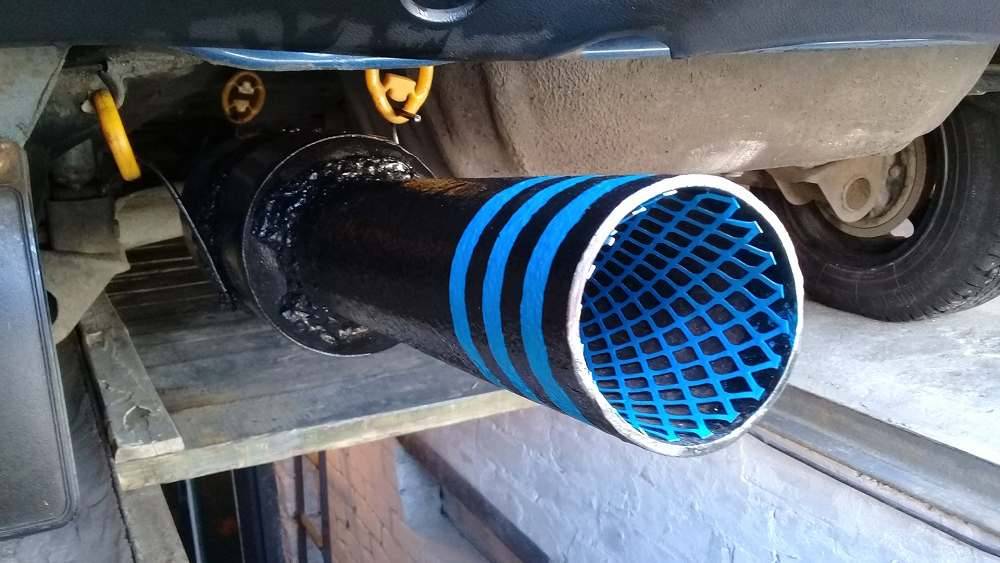

Что такое флейта в прямоточный глушитель, и какой от нее эффект

Чтобы сделать прямоток тише и получить «проходные» децибелы на выходе, применяется несложная конструкция, которая у автомобилистов называется флейта. Это кусок перфорированной трубки длиною 180–250 мм и диаметром чуть больше 1/3 выхлопа, с приваренной шайбой-заглушкой в виде диска, цилиндра или конуса, который на болтах крепится внутри прямотока, у воздушного среза, тем самым позволяя приглушить его.

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала, и выходе отработанных газов через перфорации, происходит:

• изменение скорости и давления;
• звуковая волна разбивается;
• громкость снижается на 3–4 ДБ, выхлоп становится тише.

Правильное название этой флейты – сайленсер (от англ. silencer – глушитель), и она входит в комплект дорогих систем выхлопа, которые продаются в интернете. Можно приобрести и отдельно, средняя цена хороших европейских моделей 70–150 долларов, а массовых из Поднебесной — от 450 рублей.

Каталитический нейтрализатор отработавших газов в системе выпуска

Каталитический нейтрализатор состоит из впускной воронки, выпускной воронки и моно­лита (см. рис. «Каталитический нейтрализатор с керамическим монолитом» ). Монолит содержит большое количество очень тонких, параллельных кана­лов, покрытых активным катализатором. Плот­ность каналов составляет от 60 до 190 ячеек на кв. см. Принцип действия активного каталити­ческого слоя описан ниже (см. «Каталитиче­ская очистка отработавших газов»).

Монолит может представлять собой ме­таллический или керамический материал.

Металлический монолитный блок

Металлический монолитный блок изготав­ливается из гофрированной металлической фольги толщиной 0,05 мм, намотка и пайка которой твердым припоем осуществляется при высокой температуре. Благодаря очень тонким стенкам между каналами, металлический монолитный блок оказывает отработавшим газам чрезвычайно низкое сопротивление. Это свойство часто используется на автомобилях с двигателями большой мощности. Металли­ческий монолитный блок может быть приварен непосредственно к воронкам.

Керамический монолитный блок

Керамический монолитный блок изготовлен на основе кордиерита. В зависимости от плотности ячеек, толщина стенок между ка­налами составляет от 0,05 мм (при плотности 190 ячеек/кв. см) до 0,16 мм (при плотности 60 ячеек/кв. см).

Керамические монолитные блоки обладают чрезвычайно высокой стойкостью к высоким температурам и тепловым ударам. Однако они не могут устанавливаться непосредственно в металлическом корпусе и требуют специаль­ных креплений. Эти крепления необходимы для компенсации различных коэффициентов температурного расширения стали и керамики, и защиты чувствительного монолитного блока от ударов

В процессе производства требу­ются чрезвычайная осторожность и внимание, в особенности в отношении тонкостенных монолитных блоков (Монтажный мат изготавливается из керамического волокна. Он обладает высокой эластичностью, что необходимо для сведения к минимуму механических нагрузок на моно­литный блок

Монтажный мат также служит в качестве теплоизолятора

Монтажный мат также служит в качестве теплоизолятора.

Один каталитический нейтрализатор может содержать несколько монолитных блоков с различными покрытиями. Для обеспечения равномерного прохождения отработавших газов через монолитный блок особое внима­ние следует уделить форме впускной воронки Внешняя форма керамического монолитного

блока зависит от пространства под кузовом автомобиля и может быть треугольной, оваль­ной или круглой.

Изготовление прямоточного глушителя

Прямоточный глушитель обладает несколько иной конструкцией, его основная отличительная особенность заключается в том, что это ключевой элемент спортивного авто. Любители тюнинга устанавливают подобного рода конструкции и на обычные машины, но стоит помнить, что на повидавших жизнь «Жигулях» такой девайс будет смотреться неуместно.

Конструкция предполагает перемещение отработанных газов и теплоносителей в параллельном направлении по замкнутому кругу. Выхлоп же осуществляется посредством трубы большого диаметра, у неё мало стыков и сглаженные стенки. Шумопоглотитель в данном случае отсутствует. Благодаря конструктивным особенностям отработанные газы быстрее удаляются из двигателя, благодаря чему КПД агрегата возрастает на 15 %, повышается и мощность.

Модернизация такого рода требует тюнинга всех элементов газовыпускной системы. В обязательном порядке необходимо будет воспользоваться специальным стендом для регулировки системы питания авто после завершения всех работ.

Инструменты и материалы

Подготовьте следующие инструменты и материалы:

• лист нержавейки;
• жаропрочный изолятор;
• обычная или минеральная вата;
• трубы необходимого диаметра;
• сварочный аппарат и УШМ.

Процесс изготовления

Учтите сильное нагревание контура глушителя под воздействием газов, которые поступают из двигателя и подготовьте жаропрочные сорта стали. Поэтапное выполнение работ выглядит следующим образом:

1. Демонтаж штатного глушителя вместе со всеми элементам штатной конструкции и стенками.
2. Просверлите в новой трубе отверстие с таким же диаметром, как у штатного глушителя. Для формирования отверстия выберите место соединения двух элементов.
3. На эту трубу наварите другую трубу диаметром 20 см. Используйте для этого сварочный аппарат. Длина второй трубы должна составлять 1 м.
4. Поместите полученную конструкцию в ранее разобранный корпус от старого глушителя, воспользуйтесь жаростойким материалом для уплотнения и заварите корпус с двух сторон.
5. Далее конструкцию необходимо шумоизолировать с помощью нержавейки и стекловаты. Сначала вех глушителя оборачивается стекловатой и затем накрывается листом нержавейки с нахлёстом в 5 см.
6. Остаётся приварить ушки держателя и завершить монтажные работы.

Профилактические меры

Как уже неоднократно говорилось, зачастую лучше предотвратить проблему, нежели бороться с её последствиями. Так и с прогоранием и повреждением автомобильных глушителей.

По мере возможностей водители должны минимизировать вероятность возникновения подобных ситуаций. Для этого достаточно придерживаться нескольких простых правил профилактики.

1. Следите за состоянием глушителя. Порой достаточно обычного визуального осмотра. Контролировать элемент сугубо по каким-то датчикам вряд ли получится. Нужен осмотр внешнего состояния. При первых же симптомах неисправностей их будет куда легче и дешевле устранить.
2. Не забывайте периодически мыть глушитель. Поскольку он выполнен из металла, и далеко не всегда из нержавеющего, накапливающаяся грязь, вода, снег, реагенты, рассыпанные на дорогах, способствуют ускорению разрушительных процессов. Коррозия охватывает всё большие участки детали, что ведёт к появлению выраженной ржавчины, более быстрому повреждению и появлению отверстий с трещинами. Мойка позволит сбивать эту грязь, смывать опасные реагенты и продлевать срок службы глушителя.
3. Используйте антикоррозийные составы. Порой глушители покрывают антикором ещё на этапе производства. Но состав имеет свойство изнашиваться и постепенно разрушаться. В результате антикоррозийное действие прекращается, металл становится подверженным образованию коррозии. Периодическое обновление слоя защитного состава позволит предотвратить появление ржавчины. Тем самым вы заметно продлите эксплуатационный период.
4. Применяйте гофрированную трубку. Неплохая защитная мера. Труба устанавливается между коллектором и корпусом глушителя. Подобное соединение обеспечивает дополнительное поглощение лишних вибраций, устранение трения и снижение рабочей температуры глушителя.
5. Придерживайтесь аккуратной манеры вождения. Довольно часто проблемы с глушителем возникают не из-за ржавчины или прогаров от высокой температуры, а по причине механических повреждений. Водитель наезжает на твёрдые предметы, ударяется днищем о покрытие, в результате чего образуются дыры в устройстве выхлопной системы. Избежать подобных ситуаций в полной мере невозможно. Но если быть аккуратным за рулём, правильно объезжать ямы и минимизировать эксплуатацию автомобиля в непредназначенных для него условиях, вероятность возникновения подобных ситуаций заметно снизится.

Вы можете наглядно видеть, что замена и горячая сварка вовсе не являются единственными и безальтернативными способами восстановления работоспособности повреждённого, прогоревшего или проржавевшего глушителя на вашем автомобиле.

Все представленные бессварочные методы действительно эффективные и рабочие. Их активно используют миллионы автовладельцев по всему миру. Здесь требуется лишь рационально подойти к вопросу выбора метода ремонта, а также строго придерживаться правил применения того или иного средства.

Если же ситуация складывается так, что герметики, холодная сварка или лента не помогут из-за слишком масштабных повреждений, тогда единственно верным решением станет полная замена глушителя. Только старайтесь выбирать качественные изделия, которые смогут прослужить долго и не спровоцировать аналогичные неприятности в ближайшие несколько лет эксплуатации вашего транспортного средства.

Зачем используются резонаторы

Выхлопная система автомобиля: схема устройства, возможные неисправности и методы диагностики Теперь более конкретно относительно того, для чего нужны резонаторы в автомобилях. Уже название даёт понять, что этот элемент отвечает за резонирование шума или звуковых потоков, которые образуются в процессе работы мотора.

Если говорить простым языком о том, зачем резонатор в выхлопной системе, то это гаситель звуковых колебаний в момент, когда выхлопные газы выходят из камеры сгорания. Но это далеко не все функциональные возможности компонента. На деле резонаторы выполняют одновременно несколько задач, хотя основной считается именно резонирование, либо гашение звуков. Преимущественно низкочастотных.

Специалисты утверждают, что резонатор в конструкции выхлопной системы служит не только для отвода газа и снижения уровня шума. Ещё один момент, для чего служит устройство, заключается в повышении полезной мощности силовой установки. Не зря спортивные автомобили подвергаются специальным доработкам, где стандартный резонатор меняется на более эффективный вариант. В таких случаях размещение элемента происходит непосредственно за прямотоком.

Прямоточная система выхлопа

Крайне важной функциональной особенностью резонатора является его способность снижать температуру выходящих выхлопных газов. Тем самым заметно продлевается срок службы всей системы и глушителя в частности. Как дополнение можно отметить факт снижения уровня вредных выбросов за счёт участия резонаторов в работе выхлопной автомобильной системы

Как дополнение можно отметить факт снижения уровня вредных выбросов за счёт участия резонаторов в работе выхлопной автомобильной системы.

Учитывая функции и назначение этого элемента, возникают вопросы касательно того, можно ли убрать из автомобиля резонатор, что произойдёт и какие последствия возможны. Некоторые считают удаление такого элемента глупостью. Но есть далеко не один такой водитель, который убирал конструкцию.

Для ответа на этот вопрос следует учесть, что будет при эксплуатации автомобиля без резонатора. Произойдёт следующее:

• значительно усилится звук работы выхлопной системы. Иногда он превышает все допустимые нормы, становится крайне неприятным и шумным. Во многом уровень шумности зависит от мощности двигателя и его оборотов;
• особенно заметным повышение шумности будет при низкочастотном диапазоне. Именно гашением низких звуков занимается резонатор;
• повысится температура выходящего выхлопного газа, который проходит через глушитель автомобиля. Это существенно снижает срок его службы. В скором времени глушитель придётся менять;
• нарушится штатное распределение ударных волн в газовой среде. Параллельно поменяются зоны разряжения. Всё это ведёт к заметным потерям двигателя по мощности;
• настройки по расходу топлива также нарушатся. Это приведёт к увеличению потребления горючего.

Полностью отказаться от использования резонатора можно только в определённых ситуациях, когда проводится комплексный тюнинг выхлопной системы с установкой дополнительных элементов и специальной настройкой. Если просто вынуть из выхлопа резонатор, и продолжить эксплуатировать автомобиль в таком состоянии, ничего кроме повышенного шума и ускоренного износа со всеми вытекающими последствиями это не даст.

Нормы шума и ответственность за их превышение

Ответственность за громкий выхлоп глушителя предусмотрена по статье 8.23 КоАП. Водитель привлекается за эксплуатацию машины с превышением уровня шумов по Техническому регламенту Таможенного Союза 018/2011 «О безопасности колёсных транспортных средств» пункта 9.9.

Таблица: зависимость предельно допустимого уровня звука от категории транспортного средства

Категория транспортного средства	Уровень звука (в децибелах)
M1, N1, L	96
M2, N2	98
M3, N3	100

Категория M1, N1 и L — это легковые автомобили, имеющие не более 8 мест для сиденья, грузовые автомобили с разрешённой максимальной массой не более 3,5 т., мотоциклы/мопеды/квадроциклы. Категория M2 и N2 — это автомобили с более чем 8 местами для сиденья (кроме водителя), но максимальная масса которых не превышает 5 тонн, и грузовые автомобили с разрешённой максимальной массой от 3,5 до 12 тонн соответственно. Категория M3 и N3 — это полноценные автобусы и грузовые автомобили с разрешённой максимальной массой более 12 тонн (фуры, большинство самосвалов).

По 12.5.1 КоАП водитель (или собственник) привлекается за внесение изменений в конструкцию автомобиля без разрешения надзорного органа — ГИБДД.

Итак, штраф за глушитель-прямоток может составлять либо предупреждение плюс штраф в размере 500 рублей, либо два штрафа по 500 рублей (двух предупреждений на практике вынесено быть не может).

Изготовление прямоточного глушителя и его дальнейшее усовершенствование под силу большинству автолюбителей. Несмотря на ограничения при эксплуатации подобных устройств в нашем социуме, желающих изготовить своими руками и установить на автомобиль прямоточный глушитель становится больше и больше. Благодаря подробным инструкциям с фотографиями и видеоматериалами изготовить прямоток будет намного легче.

Сложно представить себе спортивный или тюнинговый городской автомобиль без прямоточного глушителя. Благородный рокот мотора радует чуткий слух владельца, приводит в трепет девушек, вызывает зависть и восхищение приятелей. Впрочем, это не всегда нравится соседям, да и ГИБДД предпочитает тихий прямоток. Вот тут и встает перед водителем вопрос: что сделать, чтобы приглушить его, какие методы используют для того, чтобы выхлоп стал тише.

Дополнительные причины

Существует еще ряд причин, почему выхлопная труба стреляет. К ним относится:

• Хлопки при холостых оборотах двигателя возможны по двум причинам — нарушении герметичности впускного коллектора, а также забитости системы холостого хода.
• Некачественный бензин или бензин с низким октановым числом. Старайтесь заправляться на проверенных заправках и использовать горючее, рекомендованное производителем вашего автомобиля.
• Перепутанные свечные провода. Если при замене или проверке свечей вы перепутали местами подсоединяемые к ним провода — это также будет вероятной причиной возникновения хлопков. При этом машина может не заводится и “стрелять” в глушитель.
• Если на вашей машине установлен экономайзер — проверьте его работу. Часто неисправность этого узла также является причиной “выстрелов”.
• Неисправности в работе воздушной заслонки. Проверьте этот элемент и при необходимости отрегулируйте.
• Одна из причин, когда стреляет в глушитель при сбросе газа, заключается в том, что приемная труба глушителя (“штаны”) плохо прикручена к выпускному коллектору. Проверьте герметичность соединения, при необходимости уплотните его.
• Еще одна вероятная причина хлопков — высокая производительность топливных форсунок (“текут”). Они подают слишком много топлива, которое не успевает полностью сгорать, что приводит к появлению “выстрелов”. Существует простой способ проверки. Необходимо на высоких оборотах двигателя (при выжатой педали газа) пробовать заводить (так называемый режим продувки). Если в это время будут возникать хлопки — значит, минимум одна форсунка протекает.
• В инжекторных машинах позднее зажигание и, как следствие хлопки, могут быть вызваны “усталостью” датчика детонации. Он также может реагировать на посторонние шумы, возникающие в двигателе. Работу датчика необходимо проверять с помощью компьютерной диагностики.
• Если при сбросе газа стреляет в глушитель, то одной из самых распространенных причин этого является “подгорание” выпускных клапанов. Также хлопки могут появляться при спуске с горы на включенной передаче. Проведите их ревизию и почистите.
• Если в вашей машине используется контактная система зажигания, то необходимо сделать проверку зазора на ее контактах. Проблемы с зажиганием, как было описано выше, могут быть причиной того, что не весь бензин сгорает.
• Негерметичность системы отвода газов. При этом как правило возникают одиночные хлопки при сбросе газа. В первую очередь проверьте прокладки в местах соединений патрубков (катализатора, резонатора, глушителя).

Также при появлении прострелов и ухудшении тяги рекомендуется проверить давление топлива в системе, а также компрессию (герметичность цилиндров на утечку), сделать ревизию катушки зажигания.

Конденсат в глушителе

Основная причина образования конденсата в глушителе — разность температур окружающего воздуха и глушителя. Его образование в авто с рабочим катализатором является естественным явлением. Хуже если его нет, но и чрезмерное количество вредит коррозией. Есть п Подробнее

Как видите, причин, по которым стреляет в глушитель существует много. Поэтому советуем вам начать диагностику с проверки герметичности системы выпуска выхлопных газов. Сделайте ревизию болтовым соединениям и прокладкам между ее отдельными элементами. Это позволит вам сэкономить время и деньги. Особенно это актуально в случае, если хлопки раздаются при сбросе газа или при спуске с горы на передаче (при торможении двигателем).

Если же ревизия не дала положительных результатов, то необходимо проверять работу карбюратора, клапанов и других деталей, описанных выше. Эта проверка целесообразна в случае, если стреляет в глушитель при нажатии на газ.

Чем опасна неисправность выхлопной системы?

Если вы почувствовали, что с выхлопной системой вашего автомобиля что-то не так, то очень важно, как можно скорее обратиться в авторемонтную мастерскую. Почему? Потому что этот дефект таит собой проблему гораздо больше, чем просто раздражение при езде. Это опасность для вас и ваших пассажиров

В этой статье вы узнаете, как определить неисправность выхлопной системы, почему это опасно, и как это может повлиять на производительность вашего автомобиля

Это опасность для вас и ваших пассажиров. В этой статье вы узнаете, как определить неисправность выхлопной системы, почему это опасно, и как это может повлиять на производительность вашего автомобиля.

Самый простой способ узнать, не сломана ли ваша выхлопная труба (или система) — прислушаться. Выхлопные трубы — это то, что регулирует звук вашего автомобиля наряду со многими другими вещами. Если вы слышите странный шум, идущий из задней части машины, значит, что-то не так. Возможно, образовалась просто небольшая трещина, но бывает, что весь блок развалился, а водитель этого не заметил.

Если вы предполагаете, что ваша выхлопная труба имеет незначительную утечку, но не можете определить, где именно — есть быстрый способ проверить. Закройте ладонью выхлопную трубу во время работы двигателя на несколько секунд. Убедитесь, что ваша рука полностью закрывает конец трубы, и прислушайтесь. Если двигатель стал звучать как-то по-другому, то это означает, что у вас нет утечки выхлопных газов. Однако, если у вас есть утечка, это вызовет выброс струи выхлопных газов. Проводите данный тест только в течение нескольких секунд, поскольку перекрытие выхлопной системы может привести к повреждению вашего двигателя. Еще один характерный признак неисправности — если вы слышите скрежет позади своей машины. Это означает, что труба висит ниже, чем должна быть или опорная система, удерживающая ее, сломана. Есть вероятность повреждения трубы.

Почему утечка выхлопных газов опасна? Потому что эта неисправность обеспечивает прямой путь угарному газу в пассажирский салон через вентиляционное отверстие в нижней части лобового стекла. Наверняка вы знаете об угарном газе, так что вы должны знать, что впускать этот газ добровольно в кабину вашего автомобиля — не очень хорошая идея. Даже незначительная утечка может вызвать головокружение, головную боль, удушье и тошноту менее чем за два часа. Длительное воздействие может фактически убить вас.

Наряду с опасностью для вас и ваших пассажиров, это также может повлиять на производительность вашего автомобиля. Если выхлопная система нарушена, то и производительность двигателя испортится. Это может отрицательно повлиять на мощность и даже повысить расход топлива. Выпускной коллектор расположен над головками цилиндров и собирает выхлопные газы из каждой, через выпускные клапаны. Он толкает их через одну трубу к каталитическому нейтрализатору, а также сжигает любое излишнее топливо, которое не сгорело в двигателе. Утечка в выпускном коллекторе может сжечь выпускные клапаны, что ставит под угрозу их уплотнения над цилиндрами и влияет на производительность поршней, и, следовательно, двигателя. Если коллектор треснул или имеет пробоину, обратное давление в выхлопной системе будет неправильным, что снижает мощность двигателя.

Если вы видите, что из выхлопной трубы капает жидкость, не паникуйте. Это нормальная и безвредная конденсация водяного пара. Вызвано это тем, что выхлопная система становится горячей, а затем охлаждается, что заставляет влагу собираться или конденсироваться в глушителе и трубах.

Вывод. Старайтесь прислушиваться к вашему автомобилю и чаще проводите визуальную диагностику перед поездкой

Если вам кажется, что ваш выхлоп может быть сломан, важно сразу же обратиться к специалистам. Помните, что игнорирование таких проблем может иметь фатальный исход. C дипломатической поддержкой

Премьера Škoda Octavia нового поколения

C дипломатической поддержкой. Премьера Škoda Octavia нового поколения

Смотреть все фото новости >>

Очистка отработавших газов автомобиля

Компоненты, предназначенные для очистки отработавших газов, включают каталитиче­ский нейтрализатор, необходимый для разло­жения газообразных загрязняющих веществ, входящих в состав отработавших газов, и фильтр (или сажевый фильтр), предназначен­ный для фильтрации мелких твердых частиц (в особенности для дизельных двигателей).

Каталитические нейтрализаторы устанавли­ваются в системе выпуска отработавших га­зов как можно ближе к двигателю, чтобы они могли как можно быстрее достичь своей ра­бочей температуры и, следовательно, эффек­тивно работать в условиях городского дви­жения. Решающим фактором здесь является температура каталитического нейтрализатора, которая для трехкомпонентных нейтрали­заторов составляет приблизительно 250 °С. Сажевые фильтры также устанавливаются в передней части систем выпуска отработавших газов, чтобы обеспечить более эффективное сжигание задержанных ими частиц сажи при более высоких температурах отработавших газов. Покрытия некоторых каталитических нейтрализаторов, например, нейтрализаторов аккумуляторного типа, предназначенных для нейтрализации оксидов азота (NO_x ) крайне чувствительны к температуре и поэтому уста­навливаются в области днища автомобиля.

Для двигателей с искровым зажиганием в основном применяются трехкомпонентные каталитические нейтрализаторы. Дополни­тельные каталитические нейтрализаторы для нейтрализации NO_x устанавливаются только на двигателях с искровым зажиганием с систе­мой прямого впрыска топлива, работающих на бедной смеси. Для дизельных двигателей требуются окислительный каталитический нейтрализатор и сажевый фильтр. Для сни­жения содержания NO_x в отработавших газах требуется дополнительный аккумуляторный каталитический нейтрализатор типа SCR.

Для обеспечения максимально возможного преобразования выбросов в каталитическом нейтрализаторе или эффективной работы са­жевого фильтра необходимо оптимизировать поток отработавших газов, поступающих к этим компонентам. Это обычно достигается за счет специальной формы впускной воронки. Для дальнейшей оптимизации распределения требуются такие дополнительные компоненты, как завихряющие или смесительные эле­менты. Для систем SCR (селективное катали­тическое восстановление), в которых в систему выпуска отработавших газов впрыскивается реагент-восстановитель (добавка Adblue), тре­буется смеситель для обеспечения равномер­ного распределения газообразного NH₃ перед каталитическим нейтрализатором (см. рис. «Распыление и испарение реагента восстановителя в системе SCR» ).

Устройство конструкции и назначение её составных частей

Детали, составляющие данную конструкцию, имеют различную функциональную нагрузку и собственные обозначения, отражающие этапность их работы. Сама схема выхлопной системы и наименования её частей, выглядят следующим образом:

Коллектор выпускной, представляет собой навесной тип оборудования силового агрегата, и предназначен для поступления в него отработавших частиц и газов топливной смеси с камер сгорания каждого из цилиндров, и изготавливается в основном из керамики, сплавов чугуна или нержавеющей стали, обладающих повышенной термоустойчивостью.

Конструкция выхлопной системы

Приёмная труба, именуемая автолюбителями как «штаны», из-за схожего внешнего вида, предназначена для объединения нескольких потоков выхлопных газов в один, и для дальнейшего их продвижения к каталитическому нейтрализатору (катализатору). Труба зачастую оснащается так называемой гофрой, с помощью которой происходит гашение вибрации, передаваемой на всю конструкцию выхлопной системы работающим мотором.

Катализатор, представляет собой керамические соты, поверхность которых покрыта слоем сплава из платины и иридия, что позволяет вступить в химическую реакцию с ними выхлопным газам, в результате чего происходит их разделение на кислород и оксид азота. Выделенный кислород в катализаторе помогает более эффективно сгорать остаткам топливной смеси, в результате чего к глушителю подаётся исключительно азотно-диаксидноуглеродная смесь. Работу каталитического нейтрализатора контролирует специальный датчик лямбда зонд, передавая сигнал на блок управления силового агрегата автомобиля. Аналогичный датчик, устанавливается и на выпускной коллектор, для анализа показателей токсичности поступающих в катализатор отработанных газов.

Все составные части выхлопной системы соединены друг с другом через фланцы с помощью крепёжных болтов и термостойких уплотнителей, отвечающих за герметичность данной конструкции, без которой невозможна полноценная работа двигателя современного автомобиля.

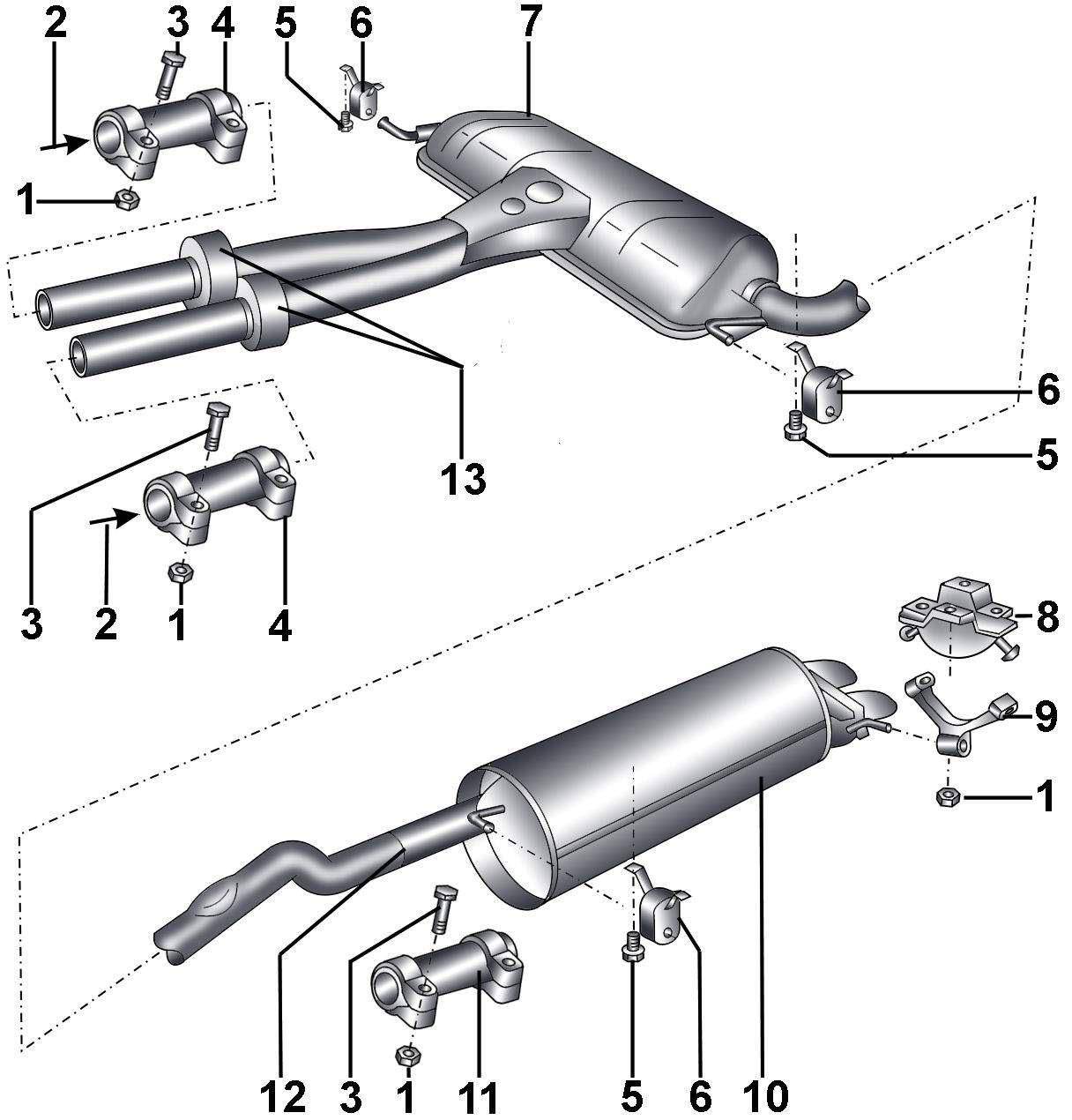

Схема выхлопной системы

Назначение выхлопной системы

У выхлопной системы современного автомобиля уже довольно много функций, и их стоит перечислить:

• ступенчатое гашение звуковой волны от работы двигателя до нормального уровня;
• понижение температуры отработанных газов перед выводом их за пределы авто;
• защита водителя и пассажиров от выхлопных газов;
• оптимизация расхода топлива;
• снижение токсичности выбросов в окружающую среду.

Какой узел системы выхлопа отвечает за какую функцию, можно узнать  немного ниже.

Симптомы забитого глушителя

Засор косвенно влияет на все основные системы автомобиля — снижает мощность мотора, повышает расход топлива и изменяет динамику. Поэтому этот вариант неполадки следует рассматривать, если машина подает признаки ухудшения работы. Проверьте, не перегревается ли двигатель после кратковременного запуска, нет ли снаружи ржавчины и плотного дыма.

Когда глушитель засорен, то ухудшается отвод выхлопных газов, вырабатывающихся в момент сгорании топливной смеси; закономерный результат этого — снижение мощности мотора. Наиболее часто с проблемой сталкиваются владельцы автомобилей, выхлопная система которых оснащена катализатором (каталитическим нейтрализатором), снижающим объем вредных выбросов, но и часто забивается. Зачастую пробка возникает в основном или дополнительном глушителе, а также в трубах, соединяющих их друг с другом, и поводом к этому может послужить механическое повреждение или разрушение внутренних запчастей.

Способы проверки на наличие препятствий для отработанных газов:

• Измерить давление на выходе.
• Определить концентрацию вредных примесей СО и СН (прибор для измерения есть в большинстве автосервисов).
• Проверить давление в нейтрализаторе при помощи обыкновенного манометра с измерительным пределом 0,5. О недостаточной пропускной способности катализатора говорит максимальный показатель прибора при нажатии на педаль газа.
• Визуально на просвет осмотреть соты катализатора, предварительно демонтировав его.

На некоторых автомобилях недавнего выпуска имеется два датчика кислорода (Лямбда-Зонда). В этом случае можно проверить эффективно нейтрализатора на основе показаний датчика, расположенного в нижней части (на выходе). Электронный блок управления покажет ошибку, если обнаружатся значимые неполадки.
