2.17.2.5 Ремонт топливного насоса / ВАЗ 2110
Рекомендация
 | Перед разборкой насоса проверьте герметичность его клапанов. Для этого покачайте рычаг ручного привода топливного насоса, поочередно закрывая всасывающий 1 и нагнетательный 2 патрубки пальцем. Во всасывающем патрубке должно создаваться разрежение, в нагнетательном – давление. |
Устройство топливного насоса показано на рисунке.Топливный насос
 |
| 1 – нагнетательный патрубок;2 – фильтр;3 – корпус;4 – всасывающий патрубок;5 – крышка;6 – всасывающий клапан;7 – шток;8 – рычаг ручной подкачки топлива;9 – пружина; | 10 – кулачок;11 – балансир;12 – рычаг механической подкачки топлива;13 – нижняя крышка;14 – внутренняя дистанционная прокладка;15 – наружная дистанционная прокладка; 16 – нагнетательный клапан |
|
Бензонасос BOSCH ВАЗ 2110 – плюсы и минусы
Среди производителей автомобильного электрооборудования, самым авторитетным является BOSCH. Совокупность доступной цены и хорошего качества, позволили этому бренду завоевать прилавки в каждом магазине авто-товаров. Однако, изготовители контрафакта не спят и наводнили рынок своей продукцией, более худшего качества.
Как выбрать на ВАЗ 2110 бензонасос Bosch оригинального качества
Несмотря на высокотехнологичное оборудование фабрик с контрафактной деятельностью, покупателю возможно определить оригинальную продукцию от подделки. Это гарантирует автовладельцу, что заявленный производителем срок службы на бензонасос Бош для ваз 2110 — будет соблюдён.
Определяется подделка по следующим признакам:
- углы на стикерах упаковки острые, а не овальные как на оригинале;
- опечатки и ошибки в тексте сопроводительной документации;
- насос упакован в вакуумный полиэтиленовый пакет без масла;
- дата изготовления и номер смены могут быть нанесены на корпус некачественно или отсутствовать.
Производительность и характеристики бензонасоса Bosch
Изготовитель BOSCH производит для каждой топливной системы насос, с определёнными параметрами давления. При этом не обязательно, чтобы давление строго соответствовало ТТХ. Главное, чтобы оно не было меньше, иначе его не хватит для нормальной работы топливной системы. Что касается излишнего напора, то в этом случае выручает обратка, возвращая топливо в бак.
Если предстоит ремонт бензонасоса ВАЗ 2110 (инжектор) своими руками, то следует приобретать электромоторчик с номером 0580453453. Помимо тольяттинского семейства, деталь с этим кодом устанавливается на некоторые модели RENAULT.
Таблица 1. Характеристики топливного насоса для ВАЗ 2010-12
| Параметры | Показатели |
| Код производителя | 0580453453(BOSCH) |
| Тип | погружной |
| Производительность (л.ч.) | 60 |
| Обороты в минуту | 5600 |
| Давление максимальное (kPA) | 650 |
| Давление минимальное (kPA) | 450 |
| Давление в системе макс. (kPA) | 350 |
| Давление в системе мин. (kPA) | 100 |
| Потребляемая сила тока (А) | 5 |
| Напряжение (В) | 6-13 |
| Диаметр (мм) | 38 |
| Длина (мм) | 111,4 |
| Стоимость (руб) | 2 800 |
Многие автовладельцы «десятого» семейства, не располагают желанием сразу приобретать бошевский бензонасос на свой ВАЗ 2110 (8 клапанов инжектор), так как его стоимость свыше 2 500 рублей, существенно бьёт по личному бюджету. Однако, испытав неудачу после установки подделки, можно услышать объективную оценку от первого лица, где есть свои минусы и плюсы.
Таблица 2. Преимущества и недостатки бензонасоса BOSCH 0580453453
| Достоинства | Недостатки |
| Долговечность | Высокая стоимость |
| Высокое качество | |
| Прост в установке | |
| Придаёт динамичности автомобилю | |
| Стабильное давление | |
| Гарантия в точке продажи | |
| Подходит на все модели ВАЗ |
Замена заливной горловины трубы бензобака
На моей практике было немало случаев, когда при снятии бензобака на ВАЗ 2110 приходилось отрезать шланг или даже наливную горловину, так как все прикипело настолько сильно, что по-другому было просто нельзя. Если по каким-либо причинам вы повредили наливную трубу бензобака, то в приведенной ниже статье будет показан процесс замены данной детали на новую.
Инструмент, который понадобится для выполнения данной работы:
- Отвертка крестообразная
- Головка на 8 мм, 10 и 13 мм
- Трещоточные рукоятки
- Удлинители
- Смазка проникающая
- Отвертка с плоским лезвием
Снятие и установка заливной горловины бака на ВАЗ 2110
Итак, первым делом необходимо снять заднее правое колесо, предварительно поднять машину домкратом, чтобы удобнее было выполнять весь ремонт. После этого откручиваем стяжной болт хомута, который крепит шланг и трубу.
Теперь поднимаемся немного выше и откручиваем гайку крепления горловины при помощи ключа на 13 мм. Наглядно это показано на фото ниже.
И еще один хомут находится выше. Там понадобится ключ на 10.
И снимаем хомут, отложив его в сторону, чтобы не потерять. Далее открываем лючок бензобака и вынимаем резиновый кожух.
И теперь можно аккуратно отводить наливную трубу вниз, чтобы вывести ее в более удобное положение.
И теперь остается отсоединить шланг от верхней части трубы, который показан на фото. Ослабляем хомут, который стягивает этот тонкий шланг.
И немного постаравшись, снимаем шланг с трубки:
Сейчас горловина уже практически полностью освобождена, и остается только отсоединить ее от шланга снизу, хомут которого мы откручивали в самом начале.
После чего снимаем ее без каких-либо проблем. Конечный результат показан на фото ниже.
Цена новой горловины (наливной трубы) бензобака на ВАЗ 2110 составляет около 1000 рублей, но такой же вариант на разборке можно купить в два раза дешевле. Установка происходит в обратной последовательности.
Основные причины неисправности
Бензонасос может перестать функционировать только по двум основным причинам – отсутствие топлива в балке или возникновение неисправностей. Во втором случае причины поломок обычно заключаются в следующем:
- Использование плохого топлива, которое не соответствует стандартам качества.
- Поломка клапанов. Чаще всего они просто засоряются, в таком случае будет достаточно демонтировать крышку и сетку устройство, после чего прочистить их. Если же клапаны разболтались и их положение является ненадежным, потребуется полностью заменить насос.
- Засорение фильтрационной системы, через которую проходит топливо, в результате чего на насос оказывается чрезмерное давление, мешающее его нормальному функционированию.
- Отсутствие своевременной заправки и езда на автомобиле с минимальным количеством топлива в баке. Это провоцирует холостой ход устройства, который довольно быстро приводит к его неисправности.
- Выход из строя реле или предохранителя.
ВАЗ 2110 оснащается инжекторным насосом – это надежное приспособление, редко выходящее из строя.
В большинстве случаев все поломки происходят именно по вине водителя; при наличии подозрений на наличие неисправностей, проверить бензонасос можно следующим способом:
- При помощи отвертки или специального ключа нужного ослабить хомут входящего шланга, через который осуществляется подача топлива, после чего его можно будет снять со шпилек.
- Поставить заглушку при помощи болта диаметром 8 мм, он будет препятствовать просачиванию топлива наружу.
- Совершить несколько движений при помощи рычага ручного привода. В этот момент необходимо следить за выпускным штуцером – из него должна выстреливать сильная струя топлива, что будет свидетельствовать об исправном состоянии устройства. Если этого не происходит, то потребуется перейти к следующему пункту, чтобы продолжить процесс диагностики.
- Необходимо ослабить хомут выходящего шланга и поставить заглушку по аналогии с тем, как это уже делалось раньше.
- На впускной штуцер ставится заслонка, можно просто зажать его пальцем, после чего снова привести в действие рычаг ручного привода. Отсутствие ощущения вакуума и всасывания пальца внутрь будет свидетельствовать об обнаружении поломки: бензонасос следует заменить или заняться его ремонтом.
- При отсутствии обнаружения неисправностей на предыдущих этапов требуется осуществления проверки топливной магистрали, скорее всего, она и будет являться причиной поломок.
В отличие от более старых моделей, ВАЗ 2110 был оснащен электрическим бензонасосом, поэтому о его переходе в рабочий режим и начале функционирования свидетельствует характерное жужжание, возникающее после поворота заводного ключа.
Его отсутствие может быть свидетельством выхода из строя реле и предохранителя, поэтому эти части устройства должна быть проверены в самую первую очередь. Сделать это довольно просто:
- Нужно найти кронштейн с крепежами этих элементов, он располагается под передней панелью около перчаточного ящика. На нем должно быть установлено 3 реле и 3 предохранителя.
- Первоначально осмотру подвергается крайний предохранитель с левой стороны, на нем не должно быть следов перегорания.
- Далее проверяется реле, расположенное посередине – нужно будет проверить показатели напряжения между минусом кузова после включения зажигания и проводом розового цвета.
- При наличии напряжения 12В, необходимо замкнуть провод розового цвета на серый провод, что позволит соединить контакты 30 и 87 реле. Начало функционирование бензонасоса будет свидетельствовать о выходе из строя реле. Проверить это можно путем временного монтажа рабочего реле, снятого с другого транспортного средства.
Признаки неисправности бензонасоса ВАЗ 2110/2112
Признаки неисправности насоса проявляются одинаково, независимо от его конструкции и типа системы впрыска. К ним можно отнести:
- затруднённый запуск мотора;
- нестабильную работу двигателя на холостых оборотах (вибрация, троение, остановка силового агрегата);
- провалы при разгоне в движении;
- снижение мощностных и тяговых качеств мотора;
- отсутствие характерного звука запуска бензонасоса (для инжекторных двигателей);
- наличие следов подтекания топлива (для карбюраторных силовых агрегатов).
Самостоятельно определить неисправность бензонасоса достаточно проблематично, ведь первые три признака, являющиеся основными, могут свидетельствовать и о других проблемах в топливной системе, как:
- засорение топливного фильтра;
- неполадки с датчиками массового расхода воздуха, положения дроссельной заслонки, уровня кислорода и т.п.;
- засорения одной или нескольких форсунок;
- выход из строя регулятора давления.
Кроме этого, подобные симптомы наблюдаются и при возникновении проблем с зажиганием. Установить, что причиной перечисленных признаков является именно топливный фильтр можно путём проверки устройства.
Как заменить бензонасос на ВАЗ-2110
Замена бензонасоса, как и других деталей автомобиля, должна начинаться с приобретения точно такого же агрегата. Бензонасос в автомобиле ВАЗ-2110 расположен в баке и постоянно омывается бензином для охлаждения, поэтому перед его заменой нужно полностью слить бензин. Также необходимо отключить минусовую клемму на аккумуляторе. Все работы, связанные с ремонтом топливной системы, должны производиться на обесточенном автомобиле. Для работы понадобятся некоторые инструменты:
- гаечный ключ на 17:
- головка на 7;
- плоская и фигурная отвертки.
Также желательно иметь под рукой ветошь и коробку для складывания гаек.
- В первую очередь нужно снять заднее сиденье и освободить доступ к месторасположению бензонасоса.
- Далее находим квадратный лючок, убираем ковролин и откручиваем крестообразной отверткой два болта, расположенных по диагонали. Кладем их в коробочку и снимаем крышку.
- Под крышкой находится бензонасос. Перед тем как приступать к замене, желательно снизить давление в топливной системе. Если автомобиль стоял несколько часов, этого можно и не делать. Но если вы решите, что все-таки необходимо снизить давление, то нужно снять предохранитель с топливного насоса и завести машину, через несколько секунд давление упадет до минимальной отметки. Далее можно приступать к процедуре замены бензонасоса.
- Отсоединяем штекер с проводами. На нем нужно отогнуть фиксатор немного вверх и отсоединить разъем. Чтобы его часть не мешала, отодвигаем ее вправо на максимальную длину.
- Далее нужно переходить к откручиванию топливных трубок. Их на бензонасосе две. Берем ключ на 17 и по очереди откручиваем обе трубки. Отводим трубки в сторону. Левую трубку, которая находится ближе к салону, желательно отодвинуть подальше, чтобы было более удобно вынимать бензонасос.
- Следующий шаг – по кругу окручиваем восемь гаек прижимной пластины и складываем в коробочку. Для скручивания гаек желательно иметь накидной ключ с трещоткой и головка на 7. Если гайки заржавели и не хотят откручиваться, нужно обработать их ВД-40 и немного подождать.

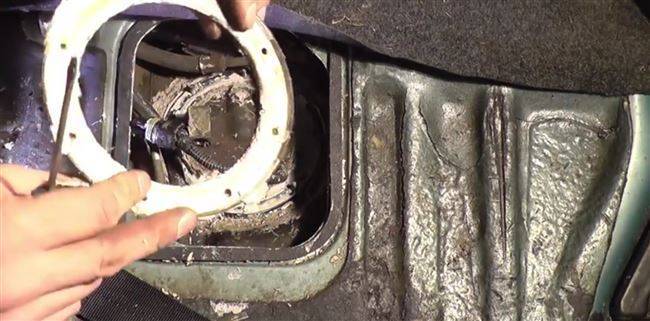

- Аккуратно снимаем прижимную пластину и откладываем в сторону. Отверткой либо рукой поддеваем уплотнительную резинку, чтобы она снялась со шпилек, и переходим к снятию бензонасоса.
- Вытягиваем наполовину насос из бензобака и немного наклоняем его, чтобы не зацепился поплавок, и достаем полностью всю конструкцию.
Когда бензонасос полностью извлечен из бензобака, его можно детально обследовать. В случае необходимости стоит поменять фильтр, сетку, моторчик, но лучше заменить все в сборе на новый бензонасос, чтобы в дальнейшем не пришлось переживать, что и когда поломается. Устанавливать бензонасос нужно так же, но в обратном порядке. Единственное, что нужно учесть при установке – стрелочка, которая расположена на верхней крышке бензонасоса, должна смотреть в заднюю часть автомобиля.
Чистка бензобака ВАЗ 2110 2112
В бензобаке автомобиля постоянно осаживаются твердые фракции. Одни из них просто опускаются на дно, другие оседают и образуют своеобразную твердую корку. И те и другие забивают сначала фильтр бензонасоса, а впоследствии и топливный фильтр, что может пагубно сказаться на работе карбюратора или инжектора. Соответственно, автомобиль не только начнет «тупить», но и износ деталей станет происходить гораздо быстрее. Есть большое количество способов, с помощью которых можно определить уровень загрязненности бензобака, но любой специалист вам скажет, что его нужно периодически чистить. При этом ни одна жидкость не поможет в полной мере, тогда как снятие и очистка бензобака помогут избавиться от налета и попадания его фракций в топливную систему. В идеале, всю эту процедуру очистки бензобака ВАЗ 2110-2112 нужно выполнять с помощником, но если его нет, то придется немного «поднапрячься».
В первую очередь, нужно демонтировать сам бак. Для этого необходимо снять заднее сиденье, открутить винты крепления крышки бензонасоса и снять ее. После этого заводим двигатель, с той целью, чтобы он выбрал остатки бензина из топливной системы (перед этим отключаем контактную группу, которая питает сам бензонасос, чтобы топливо из бака не поступало в топливную систему). Затем отсоединяем топливные шланги. Откручиваем болты крепления прижимного кольца бензонасоса ВАЗ и снимаем его. Теперь бензонасос можно снять и отложить в сторону. Дальнейшая работа происходит со стороны днища автомобиля. Возле топливного фильтра нужно снять хомут крепления воздушного шланга и снять шланг. Таким же образом отсоединяем шланг, идущий от заливной горловины и патрубок, улавливающий топливные пары. Со стороны подающей топливной трубки, на которой установлен фильтр тонкой очистки, нужно ослабить болты облегающих хомутов, после чего освободить сами хомуты. Именно сейчас вам пригодится помощник – он поможет поддержать бак во время проведения следующих действий.
После того, как хомуты освобождены, убедитесь в том, что бензобак не подсоединен ни к одному патрубку или шлангу. Теперь его можно извлекать. Для этого нужно сдвинуть бак в сторону трубы, которая соединяет резонатор и глушитель, наклонить его и вывести под тормозные шланги. Затем вывести бензобак из-за труб выхлопной системы и снять его.
В первую очередь следует удалить остатки бензина и частиц, которые не успели осесть на дне. Для этого можно просто промыть бак с помощью любого моющего средства, даже такого, как средство для мойки посуды. После этого лучше всего заглушить все отверстия подручными материалами (резиновыми заглушками, ветошью, импровизированными пробками) и залить внутрь одно из специальных средств для очистки бака (бензобак должен лежать в том же положении, в котором находится на автомобиле). Жидкости нужно некоторое время чтобы «откиснуть», но ускорить процесс можно дедовским образом: в бак можно насыпать большое количество посторонних металлических предметов, таких как гайки, болты, шайбы, небольшие обломки арматуры и т.д. После этого хорошо встряхивать бензобак не менее чем полчаса. Таким образом большая часть налета просто сотрется. Затем слить «отработавшую» свое взвесь, вытряхнуть остатки «рабочего материала» и промыть бак. Промывку лучше делать бензином.
После того, как бензобак промыт, его лучше всего продуть компрессором – мощный поток воздуха удалит все осевшие микрочастицы. Если нет такой возможности, то можно его несколько раз промыть, доводя до полного просыхания. Конечно, этот процесс может занять 2-3 дня, но результат будет налицо – ресурс работы топливного фильтра тонкой очистки увеличится в разы, а автомобиль будет лучше реагировать на нажатие педали газа. После того, как бензобак прочищен, устанавливать его нужно в порядке, обратном демонтажу. Хомуты крепления шлангов и патрубков желательно заменить на новые, чтобы в очередной раз не заглядывать под днище
Следует обратить внимание на тот факт, что облегающие хомуты самого бензобака неодинаковые, поэтому они должны устанавливаться в строгом соответствии посадочным местам
Самостоятельная промывка бензобака ВАЗ, конечно, процесс трудоемкий. Но эта процедура поможет вам не только сэкономить на услугах мастеров и запчастях, таких как топливные фильтры, сеточка бензонасоса, шланги топливной системы, но и существенно улучшить качество езды.
Замена механического
Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2110. Для этого нужно провести следующие мероприятия:
- Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
- Несколько раз вручную нажмите на рычаг для подкачки топлива;
- Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
- Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.
Далее проверим рабочее состояние впускного клапана:
- Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
- Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
- Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.
Следующим этапом является проверка топливного насоса Ваз 2110 на герметичность для этого:
- Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
- При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
- Если струя окажется слабой или ее не будет, бензонасос попросту не качает.
Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).
Процесс проверки давления в бензонасосе Ваз 2110
Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.
В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.
Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.
Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность работы, ведь, чем тише насос функционирует, тем комфортнее его использование.
Обнаружив проблемы с топливным насосом, его можно попытаться отремонтировать самостоятельно, или заменить новым. В первом случае лучше купить ремонтный комплект. Он включает все элементы устройства, которые могут выйти из строя: клапана, прокладки, диафрагмы и толкатель.
Если же вы решили заменить насос в сборе, это ещё проще.
После демонтажа неисправного устройства вам необходимо:
- Установить новые прокладки и толкатель.
- Установить насос на место, закрепить его гайками.
- Подсоединить шланги бензопровода, зафиксировать их хомутами.
- Несколько раз нажать на рычаг ручной подкачки, чтобы насос заполнился топливом.
- Завести двигатель и проверить его работу.
Новый бензонасос устанавливается на новые прокладки
Типы топливных насосов
Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.
Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.
Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом
Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов: Текущее расположение дросселя;
Содержание выхлопа;
Соотношение воздуха и топлива и пр.
Электронный топливный насос для ВАЗ 2110
Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?
Отвечаем: Он располагается в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому расположение может отличаться.
Предохранитель на бензонасос ВАЗ 2110
Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.
Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.
В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.
Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.
Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.
Тематическая статья про замену топливного насоса на ВАЗ 2114;
Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.
