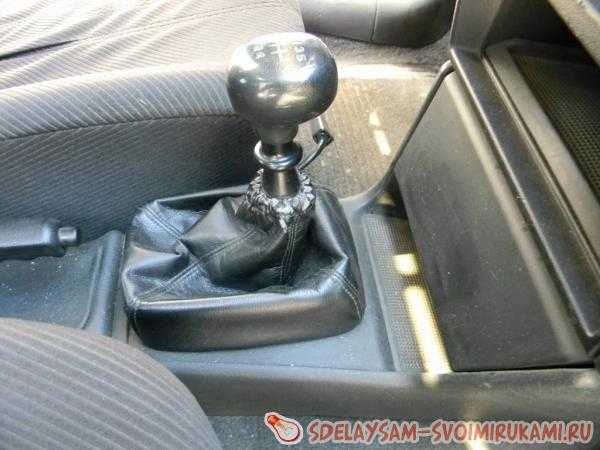

Замена чехла рычага КПП и ручки переключения передач: что нужно знать

Что для этого потребуется?

Для перетяжки ручки КПП одинаково хорошо подойдет как кожа, так и качественный кожзаменитель

Стоит обратить внимание на слово «качественный», поскольку при сшивании края рыхлого и непрочного материала попросту порвутся. Также необходимо обратить внимание на покрытие лицевой стороны кожзаменителя

Оно должно быть плотное и толстое, чтобы не протереться от постоянных прикосновений руки в течение первых же месяцев после перетяжки.

Итак, когда выбрали подходящий отрез кожи (будем ориентироваться на нее), стоит позаботиться об инструментах и прочих расходниках.

Для проведения работ, помимо кожи, нам понадобятся:

• Клей «Момент».

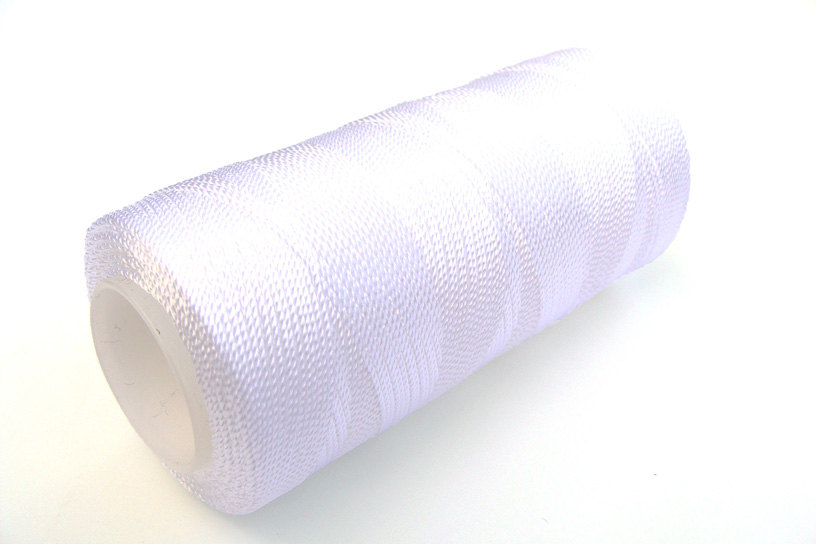

• Качественная капроновая нить.
• Мелкие, остро наточенные ножницы.
• Игла для шитья с ушком, подходящим под толщину капроновой нити.
• Шило.
• Строительный скотч.
• Столовый нож или не слишком острая отвертка.

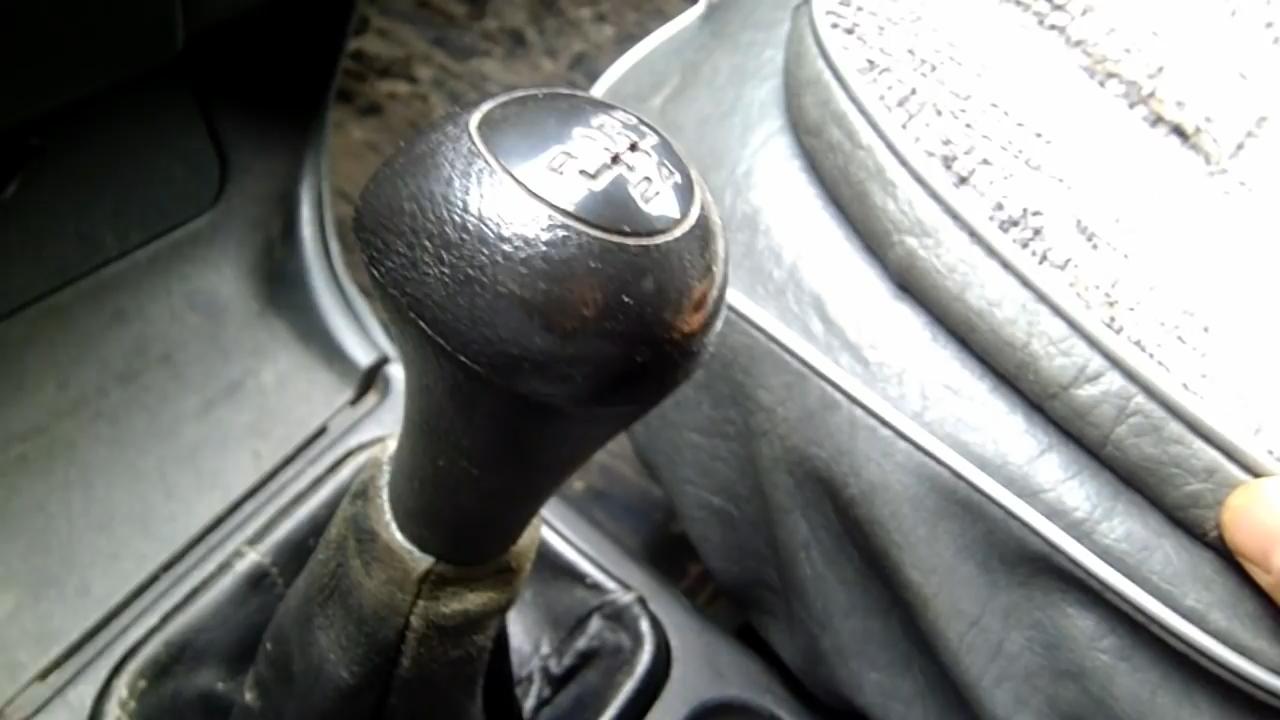

Когда все собрано, можно приступать к работе. Перетягивать будем ручку автомобиля «Лада Веста». Перетяжку кожей ручки КПП у «Весты» своими руками будет сделать легче всего, особенно для тех, кто собирается это совершить впервые. Подготовим две выкройки, которые впоследствии будут стянуты (сшиты) нами спереди и позади ручки.

Регулировка замка передней левой (правой) двери на Ладе Гранте

В процессе систематической эксплуатации двери, частого ее открытия, закрытия изнашивается замок, смежные элементы. Вследствие этого дверь закрывается с отчетливым стуком, грохотом.

Часто стук возникает после аварии, вследствие изменения геометрии кузова. Восстановить работоспособность замка можно путем его частичного ремонта, а в случае деформации — полной заменой новым.

• отвертки, набор автоинструментов;
• смазка;
• жидкость WD– 40.

Последовательность действий

1. Осматриваем зазоры по всему периметру двери. Помечаем зоны с отклонениями. Заводской стандарт 2–3 мм, все что выше или ниже — дефект.
2. Отверткой выкручиваем винты, фиксирующие петлю к кузову. При необходимости используем ударную отвертку.
3. Перемещаем петлю на несколько миллиметров вверх–вниз, проверяем плотность прилегания двери к кузову. Если слышен грохот при закрытии — опускаем петлю, глухой стук — поднимаем.
4. Проводим контрольный замер, подтягиваем болты.

По аналогии регулируем замок на противоположной стороне.

Чтобы снять рычаг КПП на ВАЗ 2110 следуйте данной инструкции:

1. Снимите брызговик двигателя.

Отсоединяем шаровую опору от рычага или же вообще снимите её.

Придерживаем растяжку ключом на «24» и ключом такого же размера откручиваем гайку растяжки.

Далее выбиваем болт и вынимаем его.

Используя два ключа на «19» откручиваем гайку от болта, которым рычаг крепится к кузову.

Отводим рычаг с кронштейна, предварительно выбив болт.

Следующим этапом снимите с растяжки шайбу, а также и рычаг.

За большой шайбой на растяжке находятся три шайбы для регулировки угла для продольного наклона оси поворота.

Чтобы открутить растяжку от поперечины передней подвески воспользуйтесь парой ключей на «24», открутите гайку, снимите шайбу и из из сайлент-блока выньте растяжку.

Впереди на растяжке также могут быть установлены регулировочные шайбы.

Чтобы заменить сайлентблок рычага, нужно выпрессовать его в тисках отрезками труб. Перед установкой нового сайлентблока нужно смочить его мыльным раствором для того, чтобы его было легче запрессовать обратно в рычаг.

С растяжки сайлентблок сбивается зубилом.

Второй демонтируется таким же образом.

Запрессовываем новый сайлентблок в тески и нанося удары по выколотке прессуем до конца (диаметр выколотки 8 мм). Выколотку ставим в окна в слоях резины (их 3).

Сборка проводится в аналогичном обратном порядке. Затяжка всех соединений производится только когда автомобиль стоит на колесах.

Чехол для ручки КПП своими руками

Пока жду весеннего тепла для занятий по устранению кузовных косячков решил заняться интерьером. Серый чехол ручки переключения КПП никак не вписывался в стиль моего салона. Решил заменить, к тому же он уже слегка протерся местами. А менять решил я путем изготовления нового чехла своими руками. Далее весь процесс от А до Я.

Утром начал поиск материалов. Для моего нового нужна черная кожа + хорошие толстые белые нитки для красивой строчки. Дома поиски не увенчались успехом ни по одному из пунктов и я отправился на поиски в магазин тканей.

В первом ничего, во втором 1300р. за погонный метр, конечно не взял, да и кожзам там был ну оооооочень тонкий. То что нужно было найдено в магазине тканей для обивки мебели. Такой же черный цвет как у чехлов моих и легкая матовость. Итак, 500р. за погонный метр черного “экодермантина”))) при ширине 1,5м. Взял 0,5м, с запасом для будущих переделок. Нитки толстые как надо купил в Ашане. Написано особопрочные, проверим.

вот такие нитки из Ашана + игла + наперсток в комплекте Нитки 3х цветов: белый + черный + серый. Взял по 97р. Так же в комплекте с ними игла и наперсток. Сегодня они не понадобятся, но в будущем думаю пригодятся.

Снял старый чехол и домой, творить новый))

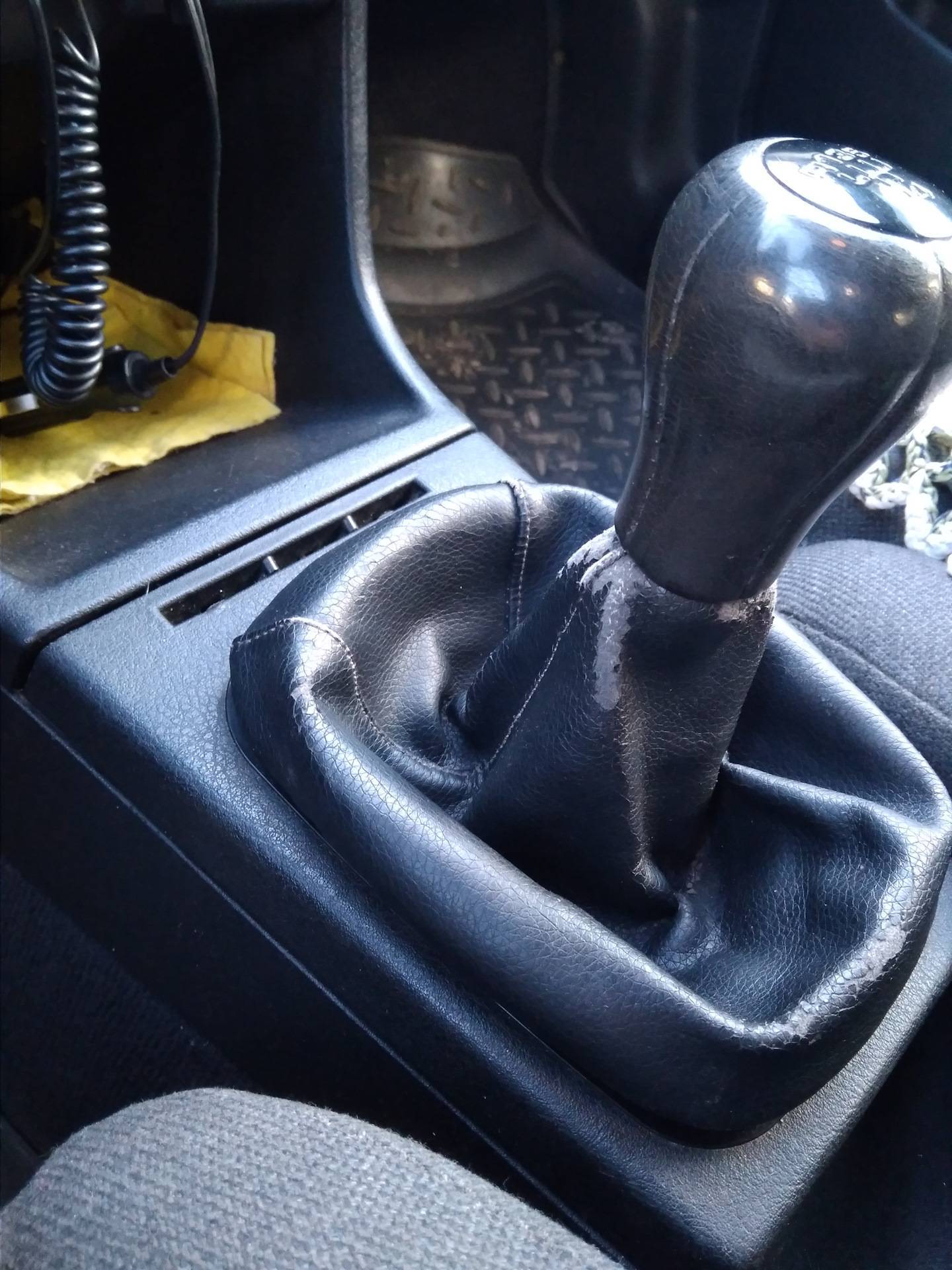

старый чехол Чехол отделил от рамки, он держался на клее, оторвал легко, весь клей на чехле остался.

уже без рамки Дальше я распорол шов. И разрезал старый чехол на 2 равные части, а после одну из них еще раз разрезал пополам. Сделал это потому что идея сшить новый не целиковый как был, а из 4 частей с прострочкой. Одну из четвертинок я обвел на новом материале.

И конечно же добавил по 5мм с каждой стороны для шва (по длинным сторонам). Все это хозяйство размножил до 4х экземпляров и вырезал.

4 черненьких… Дальше в ход пошла старая добрая швейная машинка с ножным приводом. Она уже помогала мне при изготовлении санок-ватрушки. Сшил первые 2 части.

вот они те 5мм оставленные для шва И сразу обработал их строчкой.

уже с белой строчкой Строчку делал почти вручную, то есть аккуратно и медленно крутил привод швейки рукой, получилось достаточно ровно и аккуратно.

результат Ну и так далее, пришил 3ю часть + строчка.

обратная сторона Последний шов был самым непростым. Точнее не сам шов, а белая строчка. Она делалась полностью в ручную. Точность каждого стежка почти ювелирная)) Но этот шов все равно будет обращен в сторону торпеды, т.к. немного отличается от предыдущих.

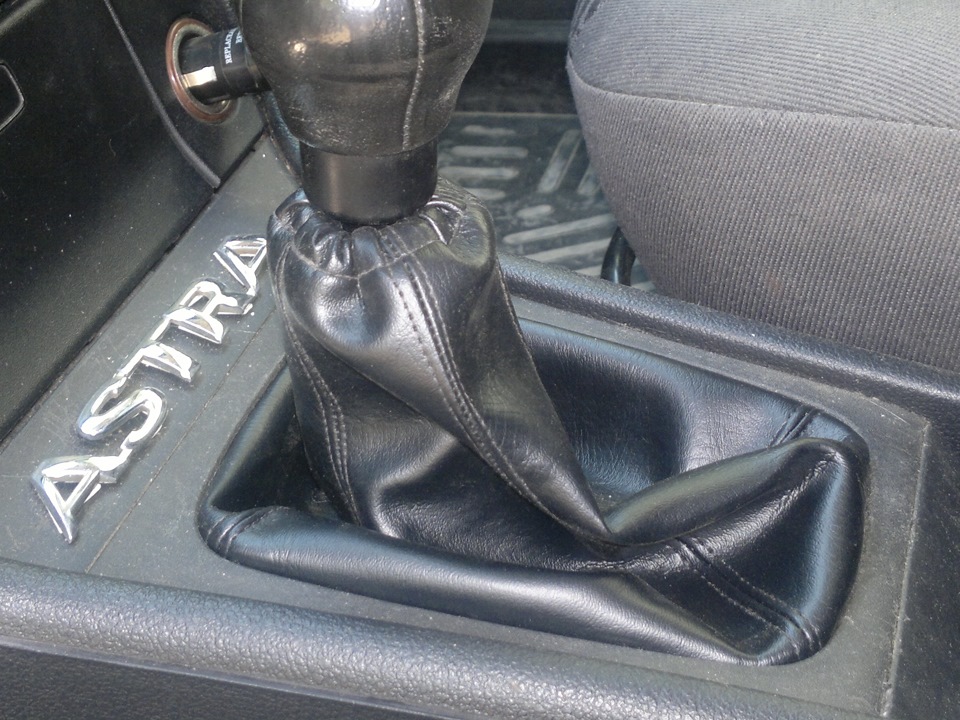

В результате почти 3х часов работы вот такой результат:

К самой ручке крепил изолентой и сверху чехол чуть подвернул. Рамку приклеил на вот такой клей:

космофен Это космофен, клеит за секунды. Он хорошо известен тем, кто занимается натяжными потолками. Цена что то около 120р. но у меня был дома. И вот готов мой новый чехол.

Тут же установил в машину

По фото не так хорошо видно, но теперь ручка КПП в единой гамме с чехлами сидений и оплеткой на руле. + к уюту в машине.

И ещё хочу отметить один момент, если вам нужно оформить полис каско или осаго, то обязательно нужен техосмотр. А вы знаете, что вполне законно просто купить техосмотр прямо с доставкой на дом. Заходите и договаривайтесь.

Автор; Александр Куликов г.Кострома, Костромская область

Ремонт рычага переключения передач

Рычаг переключения передач является важным элементом механической коробки передач, так как предназначен для ручного управления переключением скоростей в процессе управления транспортным средством. С неисправным рычагом начинать или продолжать дальнейшее движение невозможно. Основными причинами поломки рычага являются его механическое повреждение от неправильного использования. В любом случае если потребовался ремонт, то нужно знать, как это сделать правильно. Мы ремонтировали автомобиль ВАЗ 2110, на других моделях автоваза процедура похожая.

Перед началом разборки и ремонта необходимо для удобства его проведения снять облицовку пола — его нижнюю и верхнюю части.

Рекомендации по обтяжке

Первым делом вам нужно снять ручку с основного длинного рычага КПП. Именно ручку мы будем перетягивать. При желании можете заменить и чехол самого рычага, который скрывает металлическую трубу в тоннеле. Но об этом в другой раз.

Задача заключается в том, чтобы получить заготовки. Здесь есть такой вариант:

• оберните ручку с помощью пищевой пленки;
• либо же воспользуйтесь просто полиэтиленовым пакетом;
• сверху намотайте скотч (канцелярский или малярный), но главное плотно;
• маркером на скотч нанесите будущую разметку под швы;
• острым ножом разрежьте намотанный скотч;
• вы получите что-то типа заготовки или папье-маше;
• снимите, выровняйте на столе;
• выполненные лекала прикладывайте к купленному материалу для перетяжки;
• вырезайте по лекалу, но делайте заготовки из кожи буквально на 2-3 мм меньше, иначе чехол будет висеть;
• отступите от края кожи 5 мм, и пройдитесь швейной машинкой (прострочите);
• лекало верните на ручку КПП, обработав с изнаночной стороны клеем;
• когда клей зафиксирует ручку, можете начинать сшивать кусочки кожи;
• в стежки швов проденьте нити хорошего качества и затяните их плотно;
• если использовалась кожа, смочите материал после завершения сшивания;
• верните на место схему передач, если она была.

Но есть и другой вариант. Он подходит тем, кому нравится старый чехол по форме и расположениям швов, но просто изделие уже износилось. Для этого аккуратно снимите старую обшивку с ручки КПП.

Она будет использоваться как лекало уже для нового чехла. Вырежьте из нового материала заготовки по форме старого чехла, и сшейте их по аналогии. Удобство этого варианта в том, что не нужно ничего измерять, делать разметку и пр.

ВАЖНО! Сшивать чехол следует с изнаночной стороны, чтобы швы не оказались снаружи. Тогда комфорт хвата за КПП существенно ухудшится

Спасибо всем, кто нас читает! Подписывайтесь, задавайте свои вопросы и приглашайте к нам друзей!

https://youtube.com/watch?v=K3m8ZblI3Z4

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Многим владельцам “четырнадцатой” знакома ситуация, когда ручка КПП начинает дребезжать, входя в резонанс с работой двигателя. Особенно заметно это явление при скорости вращения последнего в пределах 2000-2500 об/мин. Собственно, это проблема не только ручки переключения кпп ВАЗ 2114, но и других схожих моделей с аналогичной конструкцией рычага переключения передач.

В такой ситуации замена ручки КПП ВАЗ 2114 не нужна, а проблему можно устранить самостоятельно, что не потребует больших затрат времени и денег.

Разборка

Для того, чтобы вибрация ручки КПП ВАЗ 2114 прекратила свое существование, нужно иметь про запас пару-тройку инструментов:

• Накидные ключи на 13 и 10
• Новый чехол для кулисы
• Эстакада или яма в гараже
• Умный друг, который будет вам помогать настраивать палку
• Можно запастись фиксатором резьбы, но можно и без него (эта штука крепится со стороны самой коробки).

По времени займет немного, около получаса на устранение неприятностей и еще столько же на регулировку.

Первый способ

Ход процесса корректировки:

• Зарисуйте, запомните, снимите или измерьте, но сделайте так, чтобы после установки всё было на своем месте: а именно на определенном расстоянии от пассажира и консоли.
• Теперь можно залезть под машину и начинаем отвинчивать накидным на 13 крепеж вставки втулки в трубку-рычаг (еще называют кулиса), и вынимаем рычаг.

Кулиса ВАЗ 2114

Затем, убираем чехол с крестовины. Будьте готовы, что польется масло. Можно заранее поставить тару, если его очень жалко. Потом залить обратно. Ну и отвинчиваем ее крепеж, чтобы снять.

Кулиса без чехла на ВАЗ 2114

Все, теперь надо поставить новый фиксатор – это и есть этот болт, что крепит крестовину. Можно и старый, конечно, прочистить и подзатянуть, но, он стоит не так дорого, чтобы на нем экономить. А новое всегда вселяет большую уверенность в будущем.

Ставить будем в обратном направлении действий с некоторыми отступлениями:

1. После того, как поставили палку, болт воткнули и затянули, надели чехол на место надо включить 4-ю передачу. Это загонит втулку на место – в кулису (рычага).
2. Затем, ставим на нейтралку. Тут как раз пригодится друг: он ставит, а вы затягиваете крепеж. В этот момент можно отрегулировать положение палки, сместить его в нужную сторону под себя.
3. Ну и дальше опробовать результат. Если не устроит, как стоит ручка КПП на ВАЗ 2114, надо довести регулировку до ума.

Тюнинг ручки КПП своими руками

Достаточно часто тюнинг коробки передач делают с целью придания ей большей эргономичности, оригинальности либо при необходимости обновить изношенные обшивку и набалдашник рычага. Автовладельцы меняют рычаг, обшивают рукоятку кожей или же меняют её, делают в форме бильярдного шара либо же другой фигуры. Вариантов усовершенствования может быть много. При этом такой тюнинг может сделать практически каждый в своём автомобиле, вне зависимости от того, у вас коробка автомат или механика. Для того чтобы осуществить тюнинг ручки КПП, необходимо совсем немного, а именно купить или изготовить ручку. Рассмотрим, как осуществить разные виды тюнинга рычага переключения коробки передач своими руками.

Тюнинг ручки КПП — это довольно несложная и популярная процедура

Обшивка кожей защитного чехла и набалдашника рычага

Достаточно популярный вид усовершенствования ручки переключения передач — замена защитного чехла и набалдашника на кожаный. Что для этого потребуется? Кожа или качественный кожзам, нитки, ножницы, иголка, шило и желательно напёрсток.

Первым делом снимаем чехол и рукоятку. Как правило, рукоятка откручивается или же снимается небольшим усилием вверх. Сам защитный чехол крепится при помощи четырёх защёлок.

Сначала необходимо сделать выкройку. Для этого можно пустить в ход ваш прежний чехол. Учитывая жёсткость кожи, можно дырки под шов проколоть шилом или же использовать большую иголку. Также для того чтобы всё получилось красиво, при сшивании нужно следить за тем чтобы стежки получились ровными. Закрепляющий пластик снизу чехла можно просто приклеить. После этого устанавливается защитный чехол обратно и закрепляется при помощи тех же 4 защёлок.

Дальше переходите к обшивке рукоятки. Перед тем как вырезать заготовки из кожи для сшивания, желательно сделать выкройки. Для этого можно обмотать ручку чем-то, к примеру, обычной плёнкой, а потом обклеить клейкой лентой. Дальше делаете разметку обычным фломастером и разрезаете на 2 части. Так вы получите форму для выкройки. Далее переносите всё бумагу, обведя форму по контуру, вырезаете и только после этого переносите всё на кожу. После того как вырезали заготовку из кожи, делаете шилом дырки под стежки и сшиваете уже на рукоятке.

Как изготовить набалдашник ручки КПП в форме бильярдного шара?

Достаточно часто автовладельцы, желая придать своему авто оригинальности, меняют набалдашник. Очень популярным видом тюнинга ручки КПП своими руками считается замена её набалдашника на круглый, в форме бильярдного шара № 8. Проще всего для таких целей купить ручку АКПП Momo в магазине. Её набалдашник — это ваша заветная восьмёрка.

https://youtube.com/watch?v=zBqbQ7HlOjk

Или же можно взять обычный бильярдный шар. Для того чтобы его установить, достаточно высверлить в нём отверстие нужного диаметра и поставить на автомобиль. Однако далеко не у каждого он есть дома, а приобретать весь комплект ради одного единственного шарика нерационально. Тогда остаётся одно, попытаться сделать всё самостоятельно.

Для того чтобы сделать всё самостоятельно, понадобится заготовка в форме шара, так как сделать идеально ровный шар достаточно сложно с ноля. Для этих целей можно использовать обычную детскую погремушку или же другую круглую деталь.

Рассмотрим, как сделать набалдашник с обычной погремушки. Поверхность шара затираете наждачной бумагой, заливаете эпоксидной смолой. После того как шар стал жёстким, покрываете грунтовкой в несколько слоёв, и после её высыхания просто рисуете круг и восьмёрку на шаре обычным маркером. После этого покрываете шар чёрной краской в несколько слоёв и после высыхания сверху наносите лак. Когда всё высохнет, остаётся лишь просверлить дырку в шаре и закрепить его на ручке.

Выводы

Вариантов сделать тюнинг ручки КПП сегодня очень много. Выше рассмотрены только некоторые из самых простых и доступных для каждого способов тюнинга. Помимо оригинальности, нередко водители желают сделать свой автомобиль более эргономичным, смещают коробку передач либо же стараются усовершенствовать сам механизм переключения, делают модернизацию коробки и трансмиссии. Большинство работ по тюнингу ручки выполняются достаточно просто в условиях своего гаража. Однако для того чтобы модернизировать свой автомобиль, а именно сделать тюнинг АКПП или МКПП, внести изменения в их технические параметры, откорректировать их работу, нужны особые знания и навыки, иначе есть шанс всё испортить. Именно потому более сложные виды тюнинга лучше доверить профессионалам в мастерской.

Лучшие цены и условия на покупку новых авто

Как пошить чехол КПП самостоятельно

Почти каждый автомобиль с механической коробкой переключения передач и некоторые авто с автоматами имеют рычаг, который защищен чехлом. Иногда его называют шторкой рычага КПП. Форма и размеры чехла в разных автомобилях отличаются друг от друга. Но принципы демонтажа, пошива и монтажа практически одинаковые у всех. Для примера, предлагается пошаговая инструкция пошива чехла КПП для Opel Vectra A 1993 года.

Необходимые инструменты и материалы

Для пошива нового чехла рычага КПП понадобится:– плоская отвертка;– кусачки;– плоскогубцы;– канцелярский нож;

Конечно, еще понадобится швейная машинка, для пошива чехла из кожзаменителя достаточно любой бытовой машинки для шитья. Для сшивания кожи используется специальная швейная машинка, способная шить грубый материал. Если машинки нет, то обязательно найдутся знакомые, которые имеют ее. Скорее всего, знакомые согласятся помочь с пошивом чехла.

Инструкция пошива чехла КПП

1. Демонтируем старый чехол. Обычно он закреплен в двух местах. Аккуратно отщелкиваем нижнюю часть чехла. Она, как правило, изготовлена из пластика и крепится к центральной консоли защелками. Иногда необходима обычная плоская отвертка, чтобы поджать основание в местах крепления. Выворачиваем чехол на левую сторону. Верх чехла очень часто крепится с помощью капронового хомута. Удаляем его с помощью кусачек или острого канцелярского ножа. Снимаем чехол через ручку КПП.

2. Удаляем скобы, которыми закреплен чехол к основанию. Используем отвертку и плоскогубцы.

3. Обычно чехол сшить из 4 частей. Иногда он может состоять из 2 или 3 частей. Помечаем на старом чехле, как сшиты части между собой.

4. Выпарываем все части. Получаем выкройки для нового чехла.

5. Переносим все части на новый материал. Рекомендуется использовать кожзаменитель или кожу. Для пошива чехла примерно необходимо отрез кожи или кожзаменителя размером 40х40 см. Обрисовать новые детали можно по лицевой стороне гелиевой ручкой или с изнанки обычной шариковой. Вырезаем новые детали.

6. Аккуратно сшиваем все части между собой согласно меткам, которые сделали на старом чехле. При желании можно сделать декоративную строчку. Цвет нитки можно подобрать любой, по личному усмотрению.

7. Вставляем новый капроновый хомут в верхнюю часть чехла. Нижнюю часть крепим к основанию. Используем степлер и скобы высотой в 6-8 мм. С помощью плоскогубцев загибаем концы скоб с внутренней стороны. Можно вместо крепления скобами использовать 88 клей.

8. Новый чехол готов. Крепим его обратно в автомобиль. Аккуратно одеваем его через ручку КПП. Затягиваем хомут на верхней части чехла. Лишнее удаляем кусачками. Выворачиваем чехол и крепим основание в центральную консоль. Расправляем чехол.

Выбор материала

Выбор материала для обтяжки – дело серьезное и ответственное: водитель будет на протяжении нескольких лет прикасаться к нему при эксплуатации. Поэтому материал должен быть приятным на ощупь, комфортным, износостойким, дышащим. Во многом выбор зависит от финансовых возможностей владельца автомобиля и его вкусов. Вкусы у людей разные: кому-то нравятся яркие цвета, кто-то хочет использовать чуть ли не змеиную кожу. Многие стремятся отделкой салона выделиться, проявить индивидуальность и оригинальность.

Обтяжку ручки переключения передач выполняют из разных материалов. Перетяжка ручки КПП кожей — наилучший вариант по соотношению цены и качества. Самой востребованной является натуральная автомобильная кожа. Она имеет качества во многом превосходящие мебельную и галантерейную кожи: более влагостойкая, износоустойчивая и крепкая. Аналоги выдерживают условия эксплуатации (перепады температур, частое соприкосновение) не более 2 месяцев, автомобильная кожа прослужит 5-7 лет.

Перфорированная кожа

Кожа для автомобилей имеет специальное полимерное покрытие, предохраняющее ее от механических повреждений. Кроме того, благодаря полимерному слою автомобильная кожа устойчива к ультрафиолетовым лучам, химическому воздействию от спирта, бензина, масла, дольше переносит частые растяжения, краска имеет высокую устойчивость к истиранию.

Альтернативой натуральной коже являются искусственные материалы: экокожа и кожзаменитель. Для производства экокожи используется полиуретан, в ее составе содержится 70% вещества. Кожзаменитель изготавливают из поливинилхлорида (ПВХ). Использование полиуретана дает возможность экокоже «дышать», что выгодно отличает ее от кожзаменителя. Стоимость искусственных материалов намного ниже натуральной кожи, поэтому экокожа приобретает популярность.

Материалом для обтяжки можно взять искусственную замшу типа «Алькантара». Она представляет собой материал с шершавой поверхностью, приятный на ощупь. Шероховатость не дает руке скользить. Ручка, обтянутая алькантарой, выглядит очень эстетично. Зимой при соприкосновении с материалом создается ощущение тепла, а летом, наоборот, замша дает эффект прохлады.

Возможна перетяжка каучуковым материалом с клейкой основой. Им легко сделать отделку, к тому же он недорого стоит.

Удобнее всего перфорированная кожа, так как она мягче и эластичнее гладкой. Правда, поры должны быть небольшими, чтобы не забивалась грязь. Гладкая кожа более устойчива к износу. Толщина материала должна быть от 1,2 до 1,4 мм. Цвет может быть любой – он должен отвечать общей цветовой гамме салона. Классическим вариантом является черный.

 Загрузка …

Замена кожуха рычага переключения передач и ручки КПП

Прежде всего, следует отметить, что на многих авто, особенно бюджетных, заводской чехол рычага КПП выполнен из кожзаменителя. Качество такого материала среднее, то есть уже через 30-40 тыс. км. активного использования указанный материал приходит в негодность.

Ручка рычага зачастую изготовлена из прорезиненного пластика. Хотя материал более устойчив к износу, также замена может быть необходима уже к 50-60 тыс. км. пробега (особенно при неаккуратном использовании).

Единственное, при повторной установке снятой ранее рукоятки нужно быть готовым к тому, что плотность посадки несколько ухудшается. Крепление реализовано таким образом, что на штоке имеются зубцы для фиксации, однако после скручивания ручки материал самой рукоятки повреждается.

По этой причине при обратной установке старой ручки (например, после перетяжки кожей или реставрации) дополнительно используется специальный клей или жидкие фиксаторы.

Итак, перед установкой чехла следует отдельно отметить положение стяжки. На первый взгляд может казаться, что стяжка стоит в неправильном положении. Не следует перекручивать стяжку, вытягивать или пытаться поставить в правильное положение. После того, как чехол будет вывернут наизнанку, чтобы зафиксировать стяжку на рычаге КПП, стяжка окажется в нужном положении.
Чтобы снять старый чехол, нужно проводить все работы в теплом гараже или помещении, так как при отрицательных или околонулевых температурах пластик в салоне может лопнуть, так как становится хрупким.
Для снятия чехла нужно нажать на один из углов спереди, затем при помощи пластиковой лопатки, линейки или просто пальцем нажать на фиксатор, отцепляя его. После того, как фиксатор будет отщелкнут, приподнимается второй угол, отщелкивается второй фиксатор.
Теперь основание чехла можно потянуть вперед и приподнять вверх. Далее чехол нужно провернуть вокруг оси ручки коробки, чтобы обнаружить замок пластмассовой стяжки. Замок перекусывается при помощи кусачек, а старый чехол снимается с ручки.
Далее стамеской изнутри нужно разогнуть скобы (еще можно использовать плоскую отвертку), после чего скобы снаружи вытягиваются.
В передней части основания из пластмассы фиксаторы находятся на немного большем расстоянии друг от друга, чем в задней

У чехла также прорези будут спереди немного шире, а сзади оказываются более узкими.
Определившись с передней и задней частью, передний край чехла нужно приложить к основанию, после чего, положив на подпорку или на стол, чехол прикрепляется к основанию степлером.
Обратите внимание, в случае использования дешевого степлера и скоб низкого качества, скобы могут загибаться. Чтобы этого не произошло, нужно стараться поставить скобу в уже имеющиеся отверстия.
Закрепив скобами чехол спереди, сзади, слева и справа, а также в углах, нужно проверить, не пробили ли скобы пластик насквозь

Если это так, торчащие концы скоб потребуется подогнуть вовнутрь.
Далее чехол нужно вывернуть наизнанку, при этом следить за тем, чтобы стяжка тоже вывернулась, а также не перекручивалась. Чтобы стяжка оставалась на месте, нужно придерживать ее пальцами, одновременно выворачивая сам чехол рычага коробки передач.

В процессе установки прокладки важно добиться такого результата, чтобы, с одной стороны, механизм рычага не перетирал чехол изнутри в процессе эксплуатации, а с другой сам механизм работал нормально, то есть прокладка не должна влиять на работоспособность и качество работы механизма рычага коробки переключения передач

Расположение устройства и характеристики

Рычаг КПП ВАЗ 2107 располагается непосредственно в салоне автомобиля. Применяется он для того, чтобы иметь возможность переключения передач во время передвижения. Выходит из строя рычаг коробки передач исключительно в редких случаях, а причиной этого является халатное отношение к изделию. Если изделие выходит из строя, то требуется осуществить его замену. Но прежде чем проводить замену, необходимо снять рассматриваемое изделие. Как снять его, а также провести замену на «семерке», выясним детальнее.

На «семерке» ручка переключения скоростей имеет частую болезнь – это дребезжание и болтание. Если устранить такую неисправность подручными средствами, то замена устройства не потребуется. Прежде чем приступать к замене устройства, потребуется выяснить точные причины неисправности. Ведь порой «барахлить» может не только рассматриваемая деталь, но и КПП или сцепление.

Особенности замены

Прежде чем приступать к замене, требуется запастись такими инструментами, как гаечные ключи и отвертка. Начинаем со следующих действий:

• Установить рычаг в нейтральное положение.
• После этого требуется сдвинуть верхний чехол вверх. Снимать чехол полностью нет необходимости.
• Следующий шаг – это необходимо сдвинуть в верхнюю часть чехол, который располагается снизу. Этот чехол еще называют термозащитным клапаном. На фото ниже он показан красной стрелкой.
• Теперь необходимо нажать на устройство, утопив его в нижнюю часть. После этого требуется вставить отвертку в нижнюю часть изделия, где находится пластиковая втулка. Втулка находится в самой нижней части устройства, как показано на фото ниже.
• Необходимо отвести запорную втулку в нижнюю часть, после чего снять изделие с коробки.
• Если устройство издает сильные вибрации, то его требуется заменить на новое. При этом можно поменять деталь на изделие меньшей длины, как на иномарках. Коротким прибором намного комфортнее управлять, нежели это делать стандартным изделием.

После того, как штатное изделие будет демонтировано, устанавливаем на его место новую рукоятку. Рассмотрим, что представляет собой установка.

Установка устройства на ВАЗ 2107

После того, как штатный механизм был извлечен, потребуется демонтировать резиновую втулку из него, если она осталась внутри. Чтобы снять втулку, нужно воспользоваться отверткой или крючком. Поддев втулку, вынимаем ее из устройства, как показано на фото выше.

Если планируется установить штатное изделие на место, то желательно заменить втулку, купив заранее ремкомплект. При выборе ремкомплекта предпочтение следует отдавать изделиям производства «ВАЗ». Процесс установки аналогичен снятию устройства. Изначально устанавливается резиновая втулка, утапливая ее внутрь устройства. Вслед за втулкой необходимо установить резиночку в виде шайбы, которая смягчает управление механизмом. Далее, требуется внутрь механизма установить пластиковый фиксатор, за счет которого устройство фиксируется на “кулисе” КПП. Завершается сборка путем установки запорной втулки, которую нужно было сдвинуть вниз на начальном этапе, чтобы демонтировать рычаг КПП.

После того, как изделие готово к установке, потребуется вставить его в кулису. Для этого изначально следует смазать кулису, а затем хорошо ударить рукой по ручке механизма, пока не почувствуется, что рычаг сел на место. Так осуществляется установка, как нового, так и старого механизма, который был демонтирован для проведения замены составных деталей.

Самостоятельный тюнинг рукоятки

Некоторых водителей не устраювает качество ремкомплектов для установки, и они придумали своеобразный тюнинг самой рукоятки КПП: для уменьшения дребезжания и вибрации идущих к рукоятке переключения они вместо стандартных пластиковых втулок и резинок вставляют кусок шланга, подходящего по наружнему и внутреннему диаметрам. Эта модернизация также позволяет упростить будущий монтаж рукоятки.

Дополнительно можно сделать удобнее процесс переключения передач уменьшив немного длину стандартной рукоятки. Для этого надо снять рычаг, отрезать ножовкой по металлу до 5-6 см длины и нарезать на конце резьбу, такую же как была на обрезанном кусочке(по желанию резьбу можно и не нарезать). Эти модернизации носят рекомендательный характер и имеют свои плюсы и минусы. Производить их или нет каждый водитель решает сам.

https://youtube.com/watch?v=afglBm-C0ng

При выборе изделий для иномарок, следует убедиться, что его можно надежно установить на ВАЗ-2107. В противном случае, неправильно закрепленный механизм приведет к развитию аварийной ситуации во время движения.

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.
