Предупреждение на приборной панели: ТОРМОЗНАЯ СИСТЕМА / BREAKE / ВОСКЛИЦАТЕЛЬНЫЙ ЗНАК В КРУЖКЕ
Почему появился значок: В отличие от индикации низкого давления моторного масла или от перегрева двигателя, которая появляется по определенной причине, предупреждение BRAKE (Тормозная система) может появиться по разным причинам. Например, в некоторых автомобилях это сигнал о том, что перегорела лампа стоп-сигналов.
Также к появлению индикации тормозной системы может привести не до конца опущенный ручной тормоз (ручник). Но есть и более грозные причины, из-за которых на приборке появляется предупреждение о проблемах с тормозной системой. Например, это может указывать на низкий уровень тормозной жидкости, на сильный износ тормозных колодок и даже на разгерметизацию тормозной системы, что чревато полной потерей тормозов.
Что вы должны делать: Если значок BRAKE появился во время движения, вы должны сразу быть готовым, что в вашем автомобиле нет тормозов. Хотя, конечно, это может быть не так. В этом случае включите аварийную сигнализацию и проверьте, работает ли тормозная система. Если да, то ищите место для парковки, чтобы установить причину появления предупреждения тормозной системы.
Если же тормоза очень плохие или их вообще нет, главное – не паникуйте. Помните, что у вас есть механический тормоз – ручник, с помощью которого вы можете остановиться. Для этого вам нужно, чтобы автомобиль по инерции сам немного снизил скорость движения.
Естественно, для этого необходимо убрать ногу с педали газа. Если в вашем авто механическая коробка передач, то необходимо замедлить его с помощью торможения передачами (включение пониженной передачи — торможение двигателем). Также вы должны съехать с дороги в безопасное место, где нет других транспортных средств и пешеходов. Кроме того, не забывайте, что дополнительное торможение вам обеспечат уклон дороги вверх, бордюры и неровное дорожное покрытие (щебень, песок, земля и т. п.).
После того как вы безопасно остановитесь, проверьте уровень тормозной жидкости. Как это сделать, можете узнать из руководства к автомобилю или в Интернете. Если в вашем автомобиле есть тормоза и уровень тормозной жидкости находится не на минимальном значении, то проверьте, опущен ли рычаг ручника (ручной тормоз) до конца. Также затем вам нужно будет проверить, горят ли в задних фонарях стоп-сигнальные огни. Правда, для этого вам нужна будет помощь, поскольку стоп-сигналы горят только при нажатой педали тормоза.
Что произойдет, если проигнорировать предупреждение: Также индикация тормозной системы может появляться при неисправности датчика ABS, при повреждении проводки электроники тормозной системы и т. п.
Главное – помните, что если появилась надпись BRAKE или значок «восклицательный знак в кружке», то существует проблема в тормозной системе. А это значит, что игнорировать предупреждение нельзя, даже если тормоза по-прежнему работают. Ведь в вашей машине могут полностью пропасть тормоза. Сами понимаете, чем это чревато.
Учтите также, что ни в коем случае нельзя продолжать движение, если уровень тормозной жидкости низкий, а также если тормоза стали хуже работать. В этом случае вам необходимо на эвакуаторе отвезти автомобиль в технический центр для комплексной диагностики. Да, эвакуация традиционно обходится недешево. Но лучше расстаться с некоторой суммой, чем попасть в автомобильную аварию по причине отказа тормозов.
1200 руб. за фотоотчёт
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.
Пишите:
Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:
Антиблокировочная система
АБС (ABS) – датчик устанавливается на каждый из двух тормозных контуров: передний левый (правый), а также заднего. Помимо механической части, к датчику подключается колодка с электрическим питанием. При неисправности датчика она выводит на дисплей аварийное уведомление.
Цена каждого датчика уточняется на момент покупки. Нередко приобретается иные детали, агрегаты, необходимые для ремонта
Всегда сверяйте каталожные артикулы с заводскими, обращайте внимание на стоимость. Никогда оригинальная продукция не стоит дешево
В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле. А также прочие опции, которыми не комплектуются базовые модели.
Проверка датчика давления масла на «Шевроле Лачетти»
Из-за неудобного положения датчика потребуется загонять автомобиль на эстакаду или же поднимать его правую часть домкратом. Подготовительный этап работ порой занимает больше времени, чем непосредственная проверка устройства:
Так, потребуется обеспечить машине устойчивое положение и снять переднее правое колесо (со стороны пассажира).
После этого под силовым агрегатом можно будет увидеть сам датчик. Его необходимо выкрутить из посадочного гнезда, предварительно отсоединив провода.
Далее в отверстие вкручивается наконечник манометра. Именно этот инструмент поможет быстро определить работоспособность датчика.
Потребуется завести мотор. У прогретого до 90º С двигателя «Лачетти» давление масла на холостых оборотах должно быть не менее 0.3 кг/см. Если манометр показывает знчение ниже, то испорчен масляный насос или наблюдается сильный износ вкладыша коленвала. Если же давление выше 0.3 кг/см, то вышел из строя сам датчик.
Таким образом, посредством одного только манометра можно сразу же установить причину понижения или повышения давления в системе смазки.

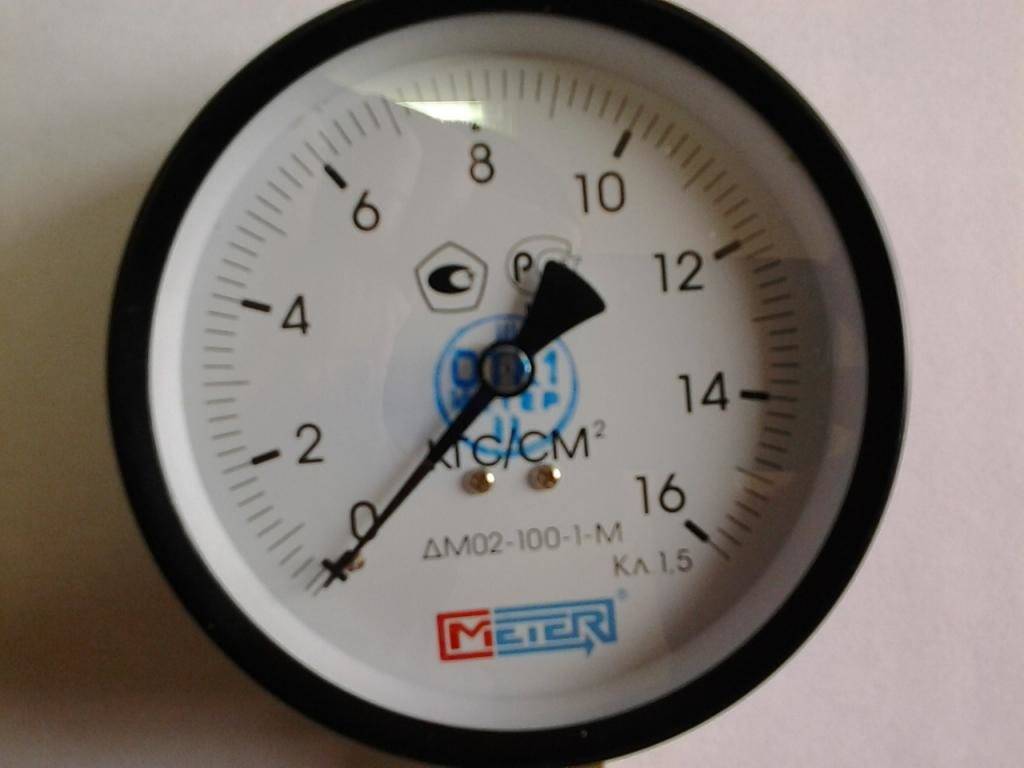

Простейший прибор для измерения давления
Манометр — это измерительный прибор, принцип работы которого основывается на сопоставлении давления между пружиной и мембраной. Эти элементы манометра обладают высокой чувствительностью, что позволяет получать максимально точные значения текущего давления в системе смазки.
Моргает лампа давления масла на Лачетти
Каждый раз, когда приезжает Шевроле Лачетти с моргающей/горящей лампочкой давления масла я внутренне напрягаюсь от перспективы объяснять клиенту вероятную причину этой неисправности. Объяснение, на первый взгляд, выходит за рамки рационального и больше похоже на сказку по мнению большинства автовладельцев. Да и не только автовладельцев, но и “коллег по цеху”. Однако в основе лежат вполне реальные физические явления, изучаемые еще в школе, правда встретить их в числе порождающих неисправность факторов действительно неожиданно.
Чтобы упростить жизнь и сэкономить время и было принято решение написать данную статью. Теперь в подобных случаях я просто буду отправлять клиентов к этому тексту, а не тратить красноречие видя море недоверия в глазах, тем более, что подвернулась подходящая машина.
Первым делом убеждаемся, что давление масла в норме, для чего вместо датчика вкручиваем манометр. Его показания 1,5 Бар на холостых и около 4 Бар на 3000 об/мин – в норме.
Посмотрим на соответствующую часть принципиальной схемы Лачетти. Цепь включения индикатора (6) очень проста: на один его вывод подается напряжение питания, а другой замыкается на массу через датчик (14)
Обращаю внимание, что датчик подключается к индикатору через 2 разъема: 108 и 202. Этот момент важен и пригодится нам в дальнейших объяснениях
Нормальное положение выключателя – замкнутое, и при включении зажигания индикатор горит. При работающем двигателе масло под давлением размыкает выключатель, и лампочка гаснет. Роль выключателя внутри датчика выполняет подпружиненный шарик и если давление масла в системе мало, предположим сравнимо с усилием пружины, то лампочка будет моргать/гореть в пол накала, ведь давление масла не постоянно, а колеблется в такт с вращением коленчатого вала.
В нашем же случае давление нормальное, а индикатор горит. Напрашивается вывод, что замыкание цепи происходит по какому-то другому пути, в обход разомкнутого датчика. Что же служит проводником в данном случае, и в каком именно месте происходит замыкание? Поскольку лампа горит в пол накала, этот проводник имеет не нулевое сопротивление, скорее всего десятки-сотни Ом.
Учитывая обилие потеков масла вокруг датчика возникает предположение, что оно и является этим самым проводником, а замыкание происходит на массу именно здесь. Однако масло – диэлектрик, его проводимость ничтожно мала.
Лет 10 назад я провел эксперимент. Налил чистого масла в небольшую емкость и измерил его сопротивление омметром. Оно оказалось крайне велико, более сотен МОм. А вот после добавления в него каких-либо примесей (немного антифриза, уличной грязи, отработки и пр.) сопротивление резко уменьшалось и достигало величины около 200 Ом!
Таким образом, в качестве рабочей версии можно принять, что искомый проводник – это «мостик» натекшего из негерметичного датчика загрязненного масла, обеспечившего примесную проводимость.
Чтобы убрать «мостик» достаточно отмыть двигатель и контакт с массой исчезнет. Однако, нужного эффекта не происходит, лампа давления по-прежнему промаргивает/горит в пол накала при разогретом двигателе. Следовательно, паразитный контакт с массой находится где-то в другом месте, по пути от датчика до индикатора. А «добраться» туда наш проводник может только используя эффект капиллярности.
В нашем случае пористое тело – провод, идущий от датчика к индикатору. По нему-то и поднимается масло. Вспоминаем, что на пути у нас 2 разъема.
Вынимаем пин из разъема и все становится окончательно ясно – на нем блестит масляная капля. Чудеса! Приблизительная длина провода от датчика до разъема – около 1,5 м, а перепад высот – 0,5 м!
А в непосредственной близости расположен пин с проводом, идущим на массу (хорошо видно на увеличенном фото). Место токопроводящего «мостика» найдено. Остается промыть, продуть сжатым воздухом и собрать разъем.
Заводим двигатель, прогреваем его до рабочей температуры. Индикатор не горит и не моргает. Ничего аномального не происходит и после 20 минутной пробной поездки. Машина отдана клиенту, в глазах которого не исчезает недоверие. Ну и ладно, неисправность-то вылечена.
Ну, и как обычно, в заключение несколько мыслей.
Скорее всего данный эффект есть и на других марках машин, однако в моей практике он попадался только на двигателях F14/16D4, устанавливаемых на Авео, Лачетти и рестайлинговой Нексии.
И еще. “Мостик”-то мы убрали, но на всем протяжении от датчика до разъема провод напитан маслом и, во избежание рецидивов, его бы стоит заменить.
Наконец последнее. Не исключено, что на каких-либо автомобилях проводящий “мостик” может находиться еще выше, в разъеме 202, например.
Чистка регулятора холостого хода — Все об Chevrolet
Фотоотчет по теме» Чистка регулятора холостого хода «.
В случаи когда холостые обороты двигателя начинают плавно прыгать или зависать на повышеном уровне, чаще всего это причина загрязнения регулятора холостого хода (РХХ). Чтоб почистить РХХ надо ехать на СТО или всё зделать самому.
Так вот:
1. Открываем капот и с левой стороны двигателя видем вот такую картину:
Желательно отсоединить клему от аккумулятора чтоб застраховаться от случайностей и чтоб настрайки двигателя вернуть в перевоначальное состояние.
2. Снимаем крышку воздушного фильтра , фильтр вытаскиваем и ложем в сторону.
3. На резиновой толстой гофре , которая соединяет крышку фильтра и впускной колектор ,отсоединяем разъём от датчик воздуха (толи давления, толи температуры).
Этот разъём крепится с помощью П-образной скобы и при вытаскивании её она имеет не плохое свойство выстреливать и улетать в неизвестном направлении (так случилось у меня). Так что быдьте внимательны.
4. Отсоединяем резиновую гофру от впускного колектора, она затянута хомутом.
5.
Отсоединяем резиновый шланг который соединяит гофру и клапанную крышку двигателя, отсоединяем этот шланг от крышки клапанов. Он обжимается с помощью железной скобы.
6. И последний, самый тонкий шланг который идёт во впускной колектор, отсоединяем в месте соединения с колектором. Он там просто натянут на штыцер но снимается тяжело.
И теперь получаем такого «паука»
Позоглядывав в шланги увидел немерено грязи , в основном чёрное масло, крыпицы нагара и ту суспензию светлокофейного цвета! ,которая у многих встречается на внутреней стороне крышки маслозаливной горловины. Так вот, все эти шланги прочищаем , промываем , продуваем.
Теперь находим РХХ, он чёрный пластмасовый, стоит на впускном колекторе. Не путать с датчиком заслонки.
Отсоединяем от него разъём. РХХ крепится с помощью двух винтиков которые промазаны герметиком, откручиваем их с помощью крестообразной ! и короткой ! отвёрткой. Места там мало. И главное не потеряйте винтики. Когда открутите винтики острожно вытаскивайте реле с посадочного места, там должно быть резиновое уплотняющее колечко, его тоже надо вытащить.Вот такое реле я вытощил
А такой вид имело посадочное место
Вид впускного колектора внутри. Интересно как почистить его в середине?
Вот такой вид стал после снятия деталей
Теперь берём много тряпог , болон для промывки, можно ещё взять бензин и другие моющии житкости которые моют, но не уничтожают деталь.
Берём РХХ и акуратномоем ,протираем, продуваем. Много жидкости на него не брызгаем, бо может захлебнутся и умереть. Хотя я забрызгивал его, давал ему откиснуть и сново брызгал, короче он стал чистым и остался жив. После процедур получаем такое РХХ.
Чистим впускной колектор, брызкаем с болона и вытераем тряпками где можно. Также прочищаем посадочное место РХХ по всей глубине. В колекторе в районе заслонки есть несколько коналов их тоже с помощью болона надо промыть и продуть. Желательно под колектор положить тряпку чтоб при промывке вся гразь которая будет вытекать с колектора не капала на внешнии детали двигателя.
Обязательно прочистьть штуцер в впускном колекторе на который одевается тонкий резиновый шланг. Сначала зубочисткой прочистить потом побрызгать с болона, можно и лучше попеременно
Теперь всё помытое и чистое ставим на место. На РХХ одеть резиновое колечко и вставить в посадочное место, прикрутить. В РХХ вставить разъём. Взять фильтр желательно его встряхнуть, продуть и поставить на место. Потом взять все трубки с крышкой фильтра и поставить на место. Крышку прикрутить , трубки подсоединить и подключить датчик воздуха. Одеть клему на аккумулятор.
Датчик давления масла на Шевроле Круз: где находится, замена
Датчик давления масла в автомобилях Шевроле Круз предназначен для контроля уровня давления в смазочной системе двигателя.
В случае, кода загорается значок, сигнализирующий о низком уровне давления масла, возможны три вида неисправностей:
- Отказ элементов и устройств смазочной системы силового агрегата. В этой ситуации требуется немедленное обращение на станцию технического обслуживания к мотористам.
- Низкий уровень масла в системе. Следует сразу проверить уровень масла на специальном контрольном щупе двигателя.
- Неисправность электрооборудования автомобиля (замыкание электропроводки, неисправность приборной панели, программный сбой бортового компьютера). В этом случае, как правило, индикаторная лампа давления масла на приборной панели автомобиля не светится в момент включения зажигания. Кратковременная эксплуатация автомобиля в такой ситуации возможна только при стопроцентной уверенности, что причина аварийной индикации низкого давления масла именно в этом.
- Отказ датчика. В большинстве случае датчик мгновенно из строя не выходит. Моменту его полной неработоспособности предшествует определенное время «моргания» значка давления масла. Для устранения данного вида неисправности требуется замена датчика.
Проверить, действительно ли неисправен датчик или электропроводка, можно, закоротив контакт разъема датчика на корпус двигателя. Если при этом (зажигание включено), индикаторная лампа давления горит, значит, датчик неисправный, его требуется заменить на исправный.
Основные причины выхода из строя датчика давления масла в автомобилях Сhevrolet Сruze:
Естественный износ. Типовая неисправность датчика давления масла Шевроле Круз – лопается пластиковая часть датчика. В этом случае на защиту двигателя начинает попадать масло, просачивающееся через датчик.
- Механическое повреждение в процессе ремонта двигателя или электрооборудования. Возможно повреждение датчика в результате дорожно-транспортного происшествия.
- Перегрев двигателя.
- Замыкание электропроводки, в частности, замыкание провода, ведущего к датчику на плюсовую шину. В этом случае датчик может перегреться по причине короткого замыкания.
Место расположения датчика на Шевроле Круз
Доступ к нему может быть обеспечен со стороны днища автомобиля, а также после демонтажа левого переднего колеса и слегка отогнув подкрылок. Второй способ более удобен при проведении самостоятельной замены датчика давления масла.
Замена датчика на Сhevrolet Сruze
Последовательность замены датчика:
- Выключить зажигание.
- Включить стояночный тормоз.
- Вывернуть рулевое колесо вправо до упора.
- Поддомкратить авто, демонтировать переднее левое колесо.
- Отогнуть подкрылок, обеспечив доступ к датчику давления масла.
- Снять разъем датчика.
- С помощью удлиненной торцевой головки на 24 демонтировать датчик.
- Смазать место установки датчика, установить новый датчик, разъем, колесо, предварительно загнув на место подкрылок.
Оригинальный датчик, артикул 95961350 имеет вид.
Последовательность действий в случае, когда загорелся значок низкого уровня давления масла
Уменьшение уровня давления масла в автомобиле непременно приводит к масляному голоданию. При этом возможно:
- перегрев двигателя,
- выход из строя узлов силового агрегата автомобиля,
- преждевременный износ поршневой группы,
- иные более серьезные последствия.
В случае, когда после запуска двигателя на приборной панели импульсно или постоянно появляется индикация аварийного значка «давление масла» (масленка), необходимо заглушить двигатель и выполнить комплекс работ по установлению причин аварийной индикации.
Последовательность действий:
- Проверить уровень масла при помощи контрольного щупа. Если уровень меньше минимального, требуется дозаправить масло соответствующей спецификации, вновь запустить двигатель, убедиться в отсутствии свечения аварийной индикации уровня масла.
- Если уровень масла в норме, необходимо обеспечить доступ к датчику давления масла (смотрите предыдущий пункт). Далее следует включить зажигание, демонтировать разъем датчика, замкнуть контакт разъема на металлический корпус двигателя. Если аварийный значок на приборной панели загорится, значит, либо неисправен датчик, либо давление масла действительно не соответствует требуемым параметрам.
- Для предотвращения серьезных последствий, связанных с неисправностью смазочной системы, автомобиль следует транспортировать на СТО для контроля уровня давления масла с помощью специального оборудования.
- В случае соответствия уровня давления масла требуемым значениям, необходимо приступить к замене датчика.
Датчики концентрации кислорода
В штатной комплектации установлено два датчика: один (управляющий) на корпусе впускного коллектора, второй (диагностический) – на приемной трубе.
Первый кислородный датчик – лямбда зонд на основании импульсов, которые передаются ЭБУ, проводится анализ, корректировка, дозирование кислорода, топлива, количества выхлопных газов. Порции настраиваются в соотношении максимальной балансировки горючей смеси, снижения количества выхлопных газов.
Частицы кислорода, содержащиеся в отработанных газах, при взаимодействии с поверхностью датчика повышают (снижают) напряжение. При минимальном количестве оно равно 0.1 В, при максимальном — 0.9 В. В первом случае называется обедненной смесью, во втором – обогащенной. На основании показателей, переданных лямбда зондом, ЭБУ формирует настройки топливной системы.
Нередки случаи выхода из строя лямбда зонда по причине использования этилированного бензина, термостойкого герметика, силикона при сборке силового агрегата.
Диагностический датчик (нижний) в процессе работы систематически отслеживает концентрацию выхлопных газов, работу катализатора. Принцип работы схож с управляющим. При неисправности горит индикатор на приборной панели.
С целью снижения уровня фактической токсичности, экономии на ежемесячном обслуживании в СТО устанавливается обманка – металлическая проставка под лямбда зонд. Обязательной диагностике и замене подлежит клапан рециркуляции выхлопных газов – EGR (ЕГР).
Проверяем и меняем датчик давления масла на Калине быстро и просто
Датчик давления масла Калина – достаточно надежный прибор и редко ломается, но иногда он выходит из строя. Статья посвящается этому устройству: что он собой представляет, где находится, как проверить его исправность. Дается инструкция по замене.
В современном автомобиле установлено большое количество электроники, на основании показаний которой электронный блок управления подает соответствующие команды. Одним из таких устройств является датчик давления масла (ДДМ).
Внешний вид ДДМ
Предназначение и местонахождение
Назначение ДДМ – следить за уровнем масла в силовом агрегате, как только количество смазки становится ниже допустимого уровня — на приборном щитке загорается соответствующая контрольная лампочка.
Схема действия устройства
Принцип работы можно описать следующим образом. Смазка подается ко всем узлам системы под давлением. В систему включен ДДМ, внутри которого находится мембрана, указанная стрелкой 4. Если давление низкое, то мембрана не деформируется, контакты под цифрой 3 при этом замкнуты и лампа, указанная стрелкой 2, горит.
При запуске двигателя давление увеличивается, мембрана деформируется и действует на толкатель, который установлен на ней. В этом случае контакты размыкаются, и лампочка гаснет.
Расположен ДДМ на головке блока цилиндров справа, если смотреть по ходу движения, с обратной стороны мотора. Питание он получает через провод с пластиковой клеммой, по которому его легко обнаружить.
Место расположения прибора
Особенности диагностики
При постоянном горении индикатора на приборке сначала следует проверить уровень масла с помощью щупа, состояние масляного фильтра. Также необходимо проверить, нет ли масляных потеков на корпусе силового агрегата. Если уровень отвечает норме, следует проверить сам прибор. Самый простой вариант проверки – установить вместо проверяемого прибора заведомо исправное устройство.
Не обязательно покупать новый, можно попросить у соседа по гаражу. Правда, датчик должен быть точно такой же. Если после установки исправного прибора, индикатор перестанет гореть, значит снятый неисправен.
Кроме того, с помощью мультиметра проверяется поступление питания на устройство, нет ли обрыва в цепи. При наличии манометра можно проверить давление масла. Для проверки нужно вкрутить манометр в посадочное место ДДМ, и запустить мотор. На холостом ходу значение давления должно быть выше 0,65 кгс/см2.
Если нет манометра, существует еще один способ проверки. Для этого выкручивается датчик, а затем прокручивается стартер, не запуская двигателя. Если при вращении стартера из посадочного места снятого устройства будет брызгать масло, можно делать вывод о неисправности прибора.
О чем сигнализирует горящая лампочка давления масла?
Если контрольная лампочка ДДМ на приборном щитке постоянно горит, это говорит о том, что поломан датчик давления масла Лада Калина либо нарушении цепи.
Если после диагностики выяснилось, что неисправен прибор, его необходимо заменить (автор видео — Александр Скрипченко).
Рекомендуется перед покупкой выкрутить старый прибор и взять с собой, чтобы не ошибиться при выборе нового. Для замены лучше приобретать оригинал или качественный аналог. Не стоит покупать дешевое изделие пытаясь на этом сэкономить, так как некачественное изделие быстро придет в негодность и придется замену выполнять снова. При плохом состоянии колодки ДДМ стоит заменить ее тоже.
Инструкция по замене
Для проведения работ нужно приготовить ключ на «21».
Процедура замены состоит из этапов:
- Сначала нужно открыть капот и снять защитную пластиковую крышку с силового агрегата.
- Обнаружив датчик на ГБЦ, от него необходимо отсоединить клемму питания, нажав на фиксаторы.
- Если необходимо, проверяем поступление питания.
- Далее с помощью ключа на «21» выкручиваем старый прибор. Проверяем его на исправность.
- Если старый прибор неисправен, вкручиваем на его место новый датчик.
- Присоединяем к прибору клемму с питающим проводом, возвращаем на место декоративную крышку мотора.
- Запускаем двигатель. Лампочка на приборной панели должна погаснуть.
Если все работает, замена ДДМ на этом заканчивается.
Фотогалерея «Как поменять ДММ на Лада Калина»
1. Защитная крышка двигателя 2. Отсоединение клеммы с проводом 3. Выкручивание ДДМ ключом
Таким образом, проверить и заменить датчик давления масла Калина сможет даже начинающий водитель, что даст возможность сэкономить время и деньги на посещении станции технического обслуживания.
