Как заменить и снять бензонасос на Лада Калина своими руками?

РУКОВОДСТВО ПО ЗАМЕНЕ

Как самому поменять бензонасос, рассмотрим на примере Hyundai Solaris.

1. Открутите болты крепления и снимите подушку заднего ряда сидений.
2. Срежьте канцелярским ножом герметик.
3. Снимите фишку электропитания.
4. Пассатижами ослабьте самозатягивающийся хомут и снимет шланг отвода паров бензина к адсорберу.
5. Снимите подающий топливный шланг.
6. Освободите из кронштейна вентиляционный шланг, идущий к адсорберу паров бензина.
7. Открутите винты крепления и снимите прижимную пластину.
8. Вытащите топливный модуль.
9. Снимите резиновый уплотнитель.
10. Отсоедините фишки электропитания.
11. Рекомендуем снять ДУТ, чтобы не повредить его в процессе разборки модуля.
12. Извлеките стопор наконечника топливной трубки.
13. Снимите трубку и уплотнительное кольцо.
14. Отожмите фиксаторы металлических направляющих, после чего разъедините части корпуса.
15. Освободите защелки и вытащите корпус фильтрующего элемента в сборе с регулятором и бензонасосом.
16. Отщелкните фиксаторы бензонасоса.
17. На новый бензонасос желательно устанавливать чистую сеточку. На этом этапе вам остается собрать все элементы в обратном к снятию порядке.

Пошаговая инструкция по замене

• Открываем задние двери салона, поднимаем сиденья, затем убираем с пола салона ковролиновое покрытие.
• Под ковролином есть небольшой люк, закреплённый четырьмя винтами. Откручиваем их с помощью крестовой отвёртки, снимаем крышку люка.
• Под крышкой, как правило, много пыли и грязи. Прежде чем разбирать насос дальше, следует удалить эту грязь с помощью компактного автомобильного пылесоса.
• Вручную снимаем клемму с бензонасоса, также снимаем одну с аккумулятора (чтобы избежать возникновения искры и возгорания).
• Снимаем кожух двигателя, откручиваем колпачок бензопровода, с помощью крестовой отвёртки слегка нажимаем на сапун и сливаем немного бензина (это позволит значительно снизить давление в бензопроводе).
• Очистив крышку бензонасоса от грязи с помощью пылесоса, следует вручную снять бензопроводы, а затем нужно плоской отвёрткой поддеть и снять стопорную пластину, удерживающую бензонасос.
• После снятия пластины бензонасос можно вынуть.
• Затем следует снять с бензонасоса отстойник. Он крепится к насосу четырьмя защёлками, которые легко открываются вручную. Вместе с отстойником снимается топливные шланг, датчик, поплавок.
• После снятия всех этих деталей можно получить доступ к сетке бензонасоса, которую удерживает стопорное колечко. Нажимаем на защёлку, ослабляем колечко и снимаем старую сетку.
• Устанавливаем новую сетку (причём при установке сетки должен быть слышен характерный щелчок стопорного кольца) и собираем насос.

Открываем люк

Убираем грязь

Снимаем бензопроводы

Вынимаем насос

Снимаем сетку

Важные моменты

Процедура, изложенная выше, кажется довольно простой, но, тем не менее, есть пара нюансов, о которых следует упомянуть.

Во-первых, бензин. Когда откручиваются бензопроводы, он начинает вытекать прямо на крышку (особенно часто это бывает, если автовладелец забыл сбросить давление в бензопроводе с помощью сапуна, о чём упоминалось выше). Да, бензина вытекает немного, однако запах бензина в салоне — это ведь не то, что нужно автовладельцу, верно? Поэтому перед тем как снимать бензопроводы, следует положить на крышку насоса тряпочку и тщательно подсунуть её отвёрткой во все щели. Тряпка впитает вытекший бензин, затем её можно будет выбросить, что позволит избавиться от запаха в салоне.

Во-вторых, стопорная пластина бензонасоса. Как показывает практика, это хрупкая вещица, и сломать её, неаккуратно поддев отвёрткой, не просто легко, а очень легко. А найти эту деталь в продаже тяжело, продаётся она только в комплекте с целым бензонасосом, а это лишняя трата денег. Дело осложняется ещё и тем, что стронуть эту пластину с места одной только плоской отвёрткой удаётся далеко не всегда (особенно если автовладелец пытается разобрать насос впервые), поэтому иногда приходится прибегать к помощи молотка и зубила, а это, в свою очередь, многократно увеличивает риск поломки пластины.

Как видим, сложностей с самостоятельной заменой сетки насоса на «Ладе Калине» нет, и если в точности следовать приведённым выше инструкциям, проблем не возникнет даже у тех, кто делает это впервые. Главное — набраться терпения и соблюдать технику безопасности. В обязательном порядке следует снять клемму с аккумулятора! В противном случае банальная замена сетки может обернуться пожаром.

Замена сетки бензонасоса на Гранте

Думаю, не стоит лишний раз объяснять, что устройство топливного насоса на автомобилях Калина и Гранта совсем не отличается. Именно поэтому весь процесс по замене составных частей бензонасоса на приведенных выше автомобилях будет одинаковым. Также, стоит отметить, что если сравнивать с моделями 10-го семейства ВАЗ, то там есть некоторые моменты, которые имеют различия.

Замена бензонасоса

Для доступа к бензонасосу Лада Калина, необходимо откинуть заднее сиденье, убрать утеплитель (при наличии), после чего приступить к демонтажу устройства.

Пошаговый порядок работ

Отключаем минусовую клемму с АКБ.
Открываем доступ к защитной крышке.
Поднимаем подушку заднего видения вверх

Затем откручиваем четыре болта с чёрной металлической крышки, расположенной под задним сиденьем.
Чтобы не потерять, складываем болты в одно место.

Когда болты выкручены, убираем крышку в сторону.

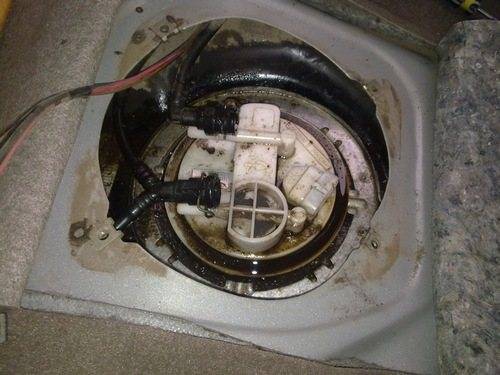

Под декоративной крышкой виден бензонасос и ПЫЛЬ!

При убранной крышке будет видна такая картина, где видна верхняя часть бензонасоса, а также штуцеры, которые подключены к нему.
Сейчас можно приступать к самому демонтажу, и первым делом отключаем провода питания

Для этого на колодке убираем пластиковый фиксатор и оттягиваем его в сторону.
Следующим шагом будет отключение штуцеров, для того чтобы их снять, необходимо одной рукой надавливать на металлический фиксатор, а другой рукой при помощи плоскогубцев оттягивать штуцеры в сторону.
Колодка отмечена красной , а штуцеры зелёной стрелкой.

Демонтируя второй наконечник обратите внимание, что его фиксатор выполнен из пластика зелёного цвета, и, чтобы штуцер ушёл с места фиксации, необходимо нажать на него, а второй рукой уже оттянуть сам наконечник в сторону.
Перед тем как приступать к извлечению бензонасоса, следует хорошенько всё очистить от пыли и грязи, чтобы предотвратить любое попадание частиц мусора в топливо.
Когда всё очищено, можно приступать к демонтажу стопорного кольца, которое крепит бензонасос к корпусу. Для выполнения этих манипуляций можно воспользоваться специальным съёмником, либо при помощи плоской отвёртки и молотка, выбить его против часовой стрелки из мест крепления.
Работать молотком и отвёрткой следует аккуратно, дабы не повредить кольцо или корпус бензонасоса.
Наносить удары следует лишь по кольцу.

Затем, когда обойма кольца выскочила с посадочного места, можно её доставать.
Сейчас самое время приступить к снятию самого бензонасоса, для надо взять его за верхнюю часть, и тянуть вверх

При этом следует быть предельно аккуратным, дабы не погнуть конструкцию. Обратите внимание, что на бензонасосе установлен специальный поплавок, указывающий на количество топлива в бензобаке, и для того, чтобы не сбить его, бензонасос следует вынимать так, чтобы не задеть им за корпус топливного бака.
Вот фото пример того, когда бензонасос успешно демонтирован.

Успешно демонтированный бензонасос.

Все работы по установке, следует выполнять в строгом обратно порядке, аналогичном порядку снятия.

Замена сетки бензонасоса

Сеточка бензонасоса вблизи

Когда бензонасос снят можно провести ревизию фильтрующей сетки. Это так называемый фильтр грубой очистки. Для этого, надо разобрать бензонасос, и заменить фильтрующий элемент.

Слева новая, справа старая сеточки бензонасоса

Меняем фильтр для тонкой очистки

Сам процесс замены этого компонента в Лада Калина является весьма простым действием и также включен в регламент технического обслуживания. Наиболее весомым условием является обеспечение доступа под днище авто, туда, где находится сам фильтр, для чего может потребоваться подъемник, эстакада или яма.

Как снять старый фильтр? В качестве инструмента можно вооружиться обычной отверткой. На выполнение данной операции понадобится максимум минут сорок.

1. В самом начале нашей «операции» сбрасываем давление, присутствующее в топливном контуре. Для этой цели размыкаем цепь питания насоса. Осуществить это действие можно двумя методами:

• вынимаем предохранитель с номером «F21», располагающийся под крышкой тоннеля поблизости рычага КПП (для извлечения крышки потребуется отвертка с плоским «жалом»);
• отсоединяем разъем самого насоса топливоподачи, который размещен под подушкой заднего посадочного ряда; здесь понадобится открутить 4 винта крышки и после ее снятия доступ к разъему будет обеспечен.

После отключения насоса запускаем мотор Лада Калина и дожидаемся выработки топлива из магистрали, после чего наблюдаем естественную остановку двигателя.

2. Сам фильтр располагается под баком и в большинстве версий закреплен посредством пластикового фиксатора.

3. Перед демонтажем фильтра потребуется отсоединение топливных патрубков, также закрепленных фиксаторами. Их следует отсоединить, после чего фильтр можно свободно извлечь.

4. Установку нового элемента (его каталожный код – «2190-1117010») на авто LADA Kalina осуществляем между предусмотренными упорами и следуя обратному демонтажу алгоритму.

5. Ранее снятые топливные патрубки надеваем на соответствующие штуцеры до момента ощущения характерного щелчка фиксаторов.

6. Убеждаемся в надежности фиксации указанных крепежных элементов и возвращаем на прежнее место предохранитель с маркировкой «F21» (или подсоединяем кабельный жгут к колодке насоса и устанавливаем крышку).

7. Запускаем мотор. Здесь потребуется несколько корректных действий:

• включить и сразу выключить зажигание несколько раз подряд;
• выждать паузу для возможности насосу накачать магистраль топливом;
• окончательно запустить мотор.

Теперь вы знаете как поменять топливный фильтр в машине.

Когда полноценного запуска агрегата с первой попытки не происходит, проделываем указанную процедуру повторно. Это необходимо для достижения давления в системе топливоподачи своего рабочего значения.

Что такое бензонасос

Бензонасос является ключевой составной частью системы питания, в его рабочую задачу входит бесперебойная, своевременная подача горючего в систему.

В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

• простота конструкции;
• хорошая подача горючего;
• безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Вопрос с качественным бензином в нашей стране, к большому сожалению, до сих пор остается не решенным, это является одной из причин, почему топливная система Лады Калины выходит из строя.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.

Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.

Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?

Виды неисправностей:

• Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
• Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
• В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Рекомендуем: Что скрывает в себе руль «Приоры»

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Топливный насос Лада Калина: типовые неисправности и замена

Погружной топливный насос «Лада-Калина», как и в других автомобилях необходим для подачи бензина в камеру сгорания ДВС. Насос активируется сразу при включении зажигания и поддерживает рабочее давление до тех пор, пока автомобиль не заглушат или не закончится топливо.

Бензонасос является частью модуля, в состав которого входят регулятор давления топлива, который изменяет параметры подачи, когда водитель работает педалью акселератора. Также в составе модуля есть датчик, который отправляет данные на приборную панель, на указатель уровня топлива.

Помимо этого конструкция топливного фильтра предусматривает наличие мелкоячеистой сеточки для грубой очистки топлива.

Производителем заявлен ресурс топливного насоса на Lada Kalina в 160 тысяч километров. Самая распространенная модель агрегата — погружной роторный бензонасос марки «Бош». В онлайн-магазинах такой доступен приблизительно за 2500 рублей.

Признаки неисправностей

Есть несколько признаков, по которым можно определить, что не работает топливный насос «Калина»:

• автомобиль не заводится или практически сразу же глохнет;
• «Калина» при движении дергается;
• автомобиль не развивает максимальных оборотов;
• посторонние шумы или скрежет, доносящиеся из топливного бака.

Схожие симптомы наблюдаются также при засорении топливного фильтра. Поэтому перед тем как снять топливный насос на калине, сперва замените фильтрующий элемент. Если «симптомы» не исчезнут — ремонтируйте или меняйте топливный модуль.

Распространенные неисправности бензонасоса на «Калине»:

Описанные выше виды неисправностей требуют замены бензонасоса. Единственный тип работ доступный автовладельцу — чистка фильтрующей сеточки.

Замена топливного насоса Калина

Перед заменой ознакомьтесь с эксплуатационным руководством, чтобы изучить расположение элемента топливной системы, специфику примыкающих топливных магистралей и виды крепежа

При работе важно следовать изложенному алгоритму, чтобы не нарушить функционирование системы подачи топлива. Повреждение топливопровода или неправильная сборка топливного модуля могут повлечь порчу мотора и даже возгорание автомобиля

Для проведения работ автовладельцу потребуются:

• пассатижи;
• молоток;
• отвертки под плоский и крестовый шлиц.

Последовательность замены бензонасоса Lada Kalina

До начала работ нужно «обесточить» «Калину», скинув клеммы аккумулятора. Ремонтные процедуры должны проводиться вдали от огня и мест, где возможно высекание искры.

1. Демонтируем заднее сиденье и обшивку пола;
2. Под сиденьем расположена крышка топливного бака, закрепленная 4-мя «крестовыми» болтами. Откручиваем;
3. Теперь у автовладельца есть доступ к верхней крышке бензонасоса;
4. Теперь требуется «отцепить» от насоса все штекеры и штуцеры. Для удаления штекера питания нужно отжать фиксатор вверх, а штекер потянуть в сторону. Сам штекер питания находится с левой стороны крышки бензонасоса;
5. Для извлечения штуцеров необходимо пользоваться пассатижами. Стопорный фиксатор отжимается рукой, после чего сам штуцер вынимается пассатижами. Главное не перепутать штуцеры: на верхнем фиксатор зеленого цвета, на нижнем — металлического;
6. После демонтажа штуцеров максимально очищаем крышку бензонасоса — грязь не попадет в бензобак;
7. Демонтаж фиксирующего кольца крышки бензонасоса: берем плоскую отвертку, приставляем к контуру кольца и несильно простукиваем молотком так, чтобы кольцо двигалось по часовой стрелке. Фиксатор должен выскочить — крышка будет доступна;
8. Открываем крышку, аккуратно тянем насос вверх, чтобы не повредить примыкающие элементы. Дополнительно смотрим, чтобы в бак не попал песок;
9. Берем новый насос, аккуратно погружаем в технологическое отверстие. Крепим крышку. Далее сборка осуществляется в обратном порядке.

После ремонта нужно завести «Калину», проехать несколько минут. Во время работы необходимо проконтролировать работу ДВС в разных диапазонах оборотов, на холостом ходу; также требуется быть внимательным к различным шумам в топливном баке.

Как крепится бензобак на калине

Для выполнения работы потребуется помощник, а также:

— смотровая канава или эстакада;

— шланг для перекачки топлива.

Можно обойтись без помощника. При этом необходим регулируемый по высоте упор или подставка. Если есть возможность, перед выполнением работы следует максимально израсходовать топливо из бака.

Снятие

1. Подготавливаем автомобиль к выполнению работы.

2. Сбрасываем давление топлива.

После сброса давления в топливопроводе остается небольшое количество топлива.

3. Крестовой отверткой ослабляем затяжку хомута крепления шланга топливного бака к заливной трубе и отсоединяем шланг от трубы.

Порядок замены сетки бензонасоса на Лада Гранта

Так как топливный фильтр на автомобиле Лада Гранта находится непосредственно в баке, то его необходимо оттуда извлечь. Для этого откидывается одна половина заднего сиденья, после чего отворачивается два винта крепления лючка. Под ним находится топливный насос. Чтобы его извлечь, необходимо выполнить следующие действия:

1. Сбросить давление в системе питания автомобиля
2. Отключить колодку с проводами питания
3. Отсоединить две топливных трубки от крышки бензонасоса
4. Сдвинуть в сторону стопорное кольцо, которое фиксирует насос в баке
5. Вытащит весь модуль в сборе

После этого уже можно без особых проблем приступать к извлечению сетчатого фильтра.

Немного отводим в сторону три фиксатора – защелки, которые наглядно показаны на фото ниже.

Теперь сдвигаем нижнюю емкость, чтобы разъединить модуль как бы на две части, предварительно отсоединить трубку, что показана на фото.

Теперь уже до конца разъединяем две части модуля.

Теперь нам представляется полный доступ к сетке, и достаточно ее поддеть отверткой, чтобы она отошла со своего посадочного места. Возможно, придется приложить немного больее усилие, чем ожидается, но снять ее без особых проблем можно.

В результате получаем снятый сетчатый фильтр, как видно, достаточно сильно загрязненный, хотя в данном примере рассматривается автомобиль с пробегом всего 65 000 км.

Теперь берем новую сеточку и устанавливаем ее на свое месте в обратной последовательности.

На фото выше видна черная резиновая заглушка. Разумеется, что ее необходимо вытащить перед установкой. Также тщательно промойте емкость насоса внутри и снаружи, чтобы на нем не осталось частиц грязи и другого мусора!

Для этого лучше всего использовать специальное средство для очистки карбюратора или инжектора, типа того, что показано выше. Затем уже можно собирать всю конструкцию и устанавливать ее в бензобак.

Перед первым запуском двигателя Гранты необходимо закачать топливо несколько раз, не заводя при этом двигатель: двух-трех раз закачки обычно бывает достаточно. Теперь можно запускать мотор и проверять результат проделанной работы. Следует регулярно производить замену сетки, так как на данном примере видно, что даже при небольшом пробеге она уже довольно грязная.

Цена новой сеточки бензонасоса на Гранту составляет около 50-70 рублей.

https://zarulemvaz.ru

На легковом автомобиле Лада Гранта (ВАЗ-2190), после включения зажигания, водитель должен в течение 2-3 секунд слышать звук работающего бензонасоса, который должен перед запуском двигателя поднять давление в топливной рампе. Если этого не происходит, то придётся искать причину, по которой электрический бензонасос Лады Гранты отказывается работать.

Вначале, необходимо проверить состояние предохранителя F21 (15А, цвет синий), защищающего данную электрическую цепь. Он находится в монтажном блоке, расположенном на передней панели слева от рулевой колонки. Возможно, что этот предохранитель перегорел или ослабли и окислились контакты монтажного блока, куда он вставляется.

Если с предохранителем F21 всё в порядке, тогда проверке подлежит реле включения электрического бензонасоса К12, через контакты которого подаётся питание на его клеммы. Оно расположено в том же монтажном блоке, что и предохранитель. Сделать это можно следующим образом: вытаскиваем данное реле из гнезда и в нём, при помощи перемычки, замыкаем контакты 30 и 87, затем, включаем зажигание. Если бензонасос исправен, то он начнёт работать.

Чтобы убедиться, что виновником отказа бензонасоса стало реле К12, нужно провести ещё одну проверку при помощи контрольной лампы, которую необходимо подсоединить к клеммам 85 и 86 гнезда реле К12, так же при включённом зажигании. Если контрольная лампа загорится, значит, виновником отказа бензонасоса является реле К12, а если контрольная лампа не загорится, тогда придётся проверять состояние датчика положения коленчатого вала (ДПКВ), так как именно по его команде, после начала вращения коленчатого вала стартером электронный блок управления (ЭБУ) подаёт напряжение на клемму 85 гнезда реле бензонасоса.

Но, при проверке состояния реле К12, может оказаться, что после замыкания контактов 30 и87, бензонасос не начнёт работать. В этом случае, поднимаем подушку заднего сиденья и снимаем крышку люка, чтобы получить доступ к бензонасосу и отсоединяем от него колодку с проводами. Затем, к клеммам бензонасоса, при помощи пары проводов подаём напряжение напрямую с аккумуляторной батареи. Если бензонасос заработает, то неисправность придётся искать в проводах и колодках, идущих от монтажного блока к бензонасосу, а если не заработает, тогда неисправность находится в самом бензонасосе.

Замена топливного фильтра Ваз 2110

Поменять топливный фильтр как на карбюраторной, так и на инжекторной моделях Ваз 2110 можно при помощи ключей на “17” и “19”, а также отвертки.

Единственное правило для обеих вариантов — сначала нужно снять провода с клеммы на бензобаке, чтобы избежать искры. Для этого поднимаем заднее сиденье, откручиваем болты люка и временно снимаем провода.

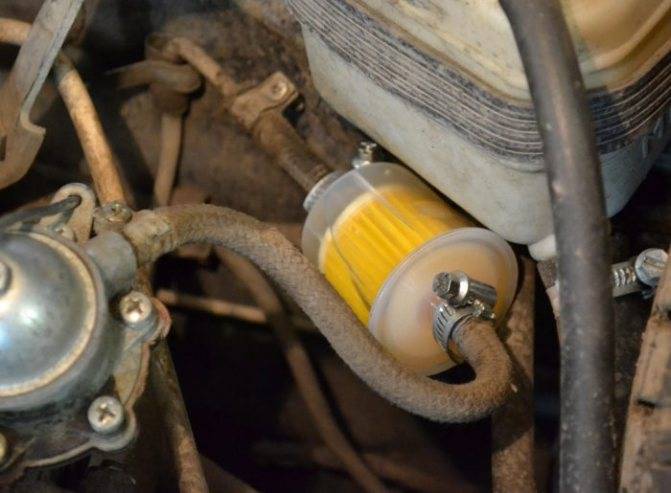

Замена на карбюраторе

Порядок замены после снятия проводов с бензобака:

Снятие топливного фильтра на ВАЗ 2110, 2111, 2112 карбюратор

1. Открываем капот.
2. Находим топливный фильтр возле бачка тормозной жидкости.
3. При помощи крестовой отвертки демонтируем две топливных патрубка (из них выйдет немного бензина).
4. Снимаем старый фильтр и надеваем новый элемент.
5. Монтируем топливные магистрали на место.
6. Проверяем герметичность всех соединений, из-под магистралей не должен капать бензин.

В процессе установки важно не перепутать патрубки подачи и обратки топлива

Замена на инжекторе

Откручивание крепежей топливного фильтра на инжекторе

Пошаговый процесс замены на инжекторном двигателе объемом 1,5 и 1,6 л:

1. Очищаем фильтр щеткой по металлу, затем протираем тряпкой.
2. Гайки, на которых держится фильтр, нужно смазать WD-40.
3. Ключом на “19” держим корпус фильтра, а ключом на “17” откручиваем штуцер.
4. На концах штуцеров одеты резиновые кольца, их нужно заменить.
5. Устанавливаем новый фильтр в обратном порядке, хорошо затягивая гайку на топливной магистрали.

На корпусе фильтра указано направление (стрелка) для правильной установки.

После монтажа нужно вернуться в салон и одеть провода на клемму бака, установить люк на место, протереть поверхность и опустить сиденье.

На автомобилях ВАЗ 2110 для очистки поступающего в двигатель бензина используется топливный фильтр.

В процессе эксплуатации он постепенно забивается мусором, поэтому периодически требуется установка нового расходника. Замена фильтра легко выполняется своими руками как на карбюраторном ВАЗ 2110, так и на инжекторном.

На ВАЗ 2110 инжектор стоит два фильтра. Первый отвечает за тонкую очистку топлива, а второй за грубую. На машинах с 1.5 литровым двигателем 8 и 16 клапанов стоит фильтр 21120-1117010.

Fuel filter 21120-1117010

Его цена находится в пределах от 200 до 300 рублей. Посмотреть аналоги родного расходника можно в таблице ниже.

Таблица — Оптимальные аналоги топливного фильтра с гайками

Бренд	Артикул	Примерная цена, рубль
Fram	G5915	270-360
BOSCH	0986450124	330-450
BIG Filter	GB-302	190-250
Пекар	21121117010	230-280
Nipparts	J1330502	240-260

На автомобилях с 1.6 литровыми двигателями 16 и 8 клапанов используется фильтр 21230-1117010. В отличие от предыдущего расходника он имеет клипсы вместо гаек для подсоединения трубок топливопровода. Стоимость фильтра составляет 200-300 рублей. Ознакомиться с его аналогами можно в таблице ниже.

Фильтр 21230-1117010

Таблица — Аналоги топливного фильтра тонкой очистки с клипсами

Фирма производитель	Артикульный номер	Цена, рубль
Mann-Filter	WK512	460-500
Purflux	EP155	230-270
Febi	17635	320-400
Denckermann	A110003	330-350
Knecht-Mahle	KL83	20-320

На инжекторных ВАЗ 2110 с двигателем на 1.5 литра стоит фильтр-сеточка 2112-1139200. Ее цена 30-80 рублей. С аналогами оригинального фильтра грубой очистки можно ознакомиться в таблице ниже.

Таблица — Топливные фильтр-сеточки на автомобиль ВАЗ 2110 с мотором 1.5 литра

Фирма	Номер по каталогу	Примерная цена, рубль
WEBER	21121139200	65-100
СтартВольт	SFF0115	80-110
Утес	21121139200	95-115
FARET	21121139200	110-150
Zommer	KRFS2112	160-200

На автомобилях с 1.6-литровым мотором используется фильтр грубой очистки 1118-1139200. Его стоимость находится в пределах от 50 до 100 рублей. С аналогами фирменной сеточки можно ознакомиться в таблице ниже.

Таблица — Топливные фильтр-сеточки на автомобиль ВАЗ 2110 с 1.6-литровым двигателем

Бренд производителя	Номер по каталогу	Примерная цена, рубль
СтартВольт	SFF011	80-100
FARET	11181139200	110-130
Соатэ	11181139200	130-170
Zommer	KRFS1118	120-160
TSN	93631	170-230

На карбюраторных ВАЗ 2110 стоит топливный фильтр 21080-1117010. Его стоимость варьируется от 50 до 120 рублей. В таблице ниже представлены наилучшие аналоги родного расходника.

Таблица — Альтернативы родного топливного фильтра на карбюраторный автомобиль ВАЗ 2110

Компания	Артикульный номер	Артикульный номер
Knecht-Mahle	KL63OF	340-400
Filtron	PS822	40-60
Mann-Filter	WK422	240-250
Bosch	450904159	330-380
Fram	G121	65-95

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

• Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
• Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.
