Схема задней подвески авто Форд Фокус 2

Задняя подвеска Форд Focus-2 – независимого типа, с поперечиной посередине, с четырьмя рычагами у каждого заднего колеса (всего рычагов – 8). Ходовая часть состоит из следующих элементов:

• поперечины;
• рычагов – заднего нижнего, верхнего, переднего нижнего, продольного;
• пружин;
• амортизаторов;
• буферов сжатия.

Все элементы, кроме поперечной балки, парные, также на задней оси устанавливается стабилизатор поперечной устойчивости со стойками и втулками.

Автомобиль Ford Focus-2 выпускался в двух модификациях кузова – в дорестайлиноговой версии (2005-2008 г. в.) и в рестайлинговом варианте (2008-2011 г. в.). После модернизации в машине произошли некоторые изменения, но задней подвески рестайлинг не коснулся – она осталась прежней.

Ремонт задней подвески Форд Фокус 2

На отечественном рынке в подавляющем большинстве встречаются Ford Focus-2 только российской сборки, поэтому о качестве запчастей, устанавливаемых на автомобилях, собранных в Испании и Германии, говорить сложно. Но и автомобили, собранные во Всеволожске под Санкт-Петербургом, отличаются достаточно высокой надежностью, и задняя подвеска при нормальной эксплуатации служит долго.

Если на автомобиле не гонять на большой скорости по плохим дорогам, более или менее серьезного ремонта ходовая часть потребует на пробеге около 100 тыс. км, не раньше. Как правило, первыми выходят из строя продольные рычаги, в них изнашивается сайлент-блоки. Рычаг полностью можно не менять, обойтись перепрессовкой сайлентблоков, но для того чтобы произвести такой ремонт, необходимо разбирать чуть ли не всю подвеску.

• Bilstein;
• SACHS;
• Koni и др.

Стойки стабилизатора обычно на многих моделях автомобилей выходят из строя первыми, но на Ford Focus 2 эти детали удивительно живучие, иной раз выхаживают более 100 тыс. км.

Автовладельцам «Вторых Фокусов» нужно знать, что многие запчасти на машину подходят от Mazda 3, в частности, являются практически одинаковыми очень многие детали задней подвески. Правда, здесь есть одна разница – родные «Фордовские» запчасти надежнее, чем на «Мазду», хотя и стоят дороже.

Материалы и приспособления для выполнения замены

Дальше будет расписана последовательность демонтажа элементов передней подвески, снятие и установка новых расходников, но для этого потребуется определенный инструмент и приспособления:

• Набор ключей и головок (включая ключи с размерами 15, 18, 21);
• Угловая шлифовальная машинка с отрезным кругом («Болгарка»);
• Молоток, зубило;
• Съемник (трехлапчатый);
• Съемник для шаровой опоры;
• Тиски слесарные;
• Нож;
• WD-40 и фиксаторы резьбы;
• Наждачная бумага;
• Домкрат;
• Приспособление для выпрессовки-запрессовки сайлентблоков;
• Новые сайлентблоки (передний, задний).

Без наличия данных материалов и инструментов к работе лучше не приступать.

Как производится замена сайлентблоков сзади на Фокус 2?

Нужно понимать, что это далеко не самая простая процедура в процессе ремонта автомобиля. Замена сайлентблоков задней подвески Форд Фокус 2 и на сервисе проводится в течение 2-3 часов, не менее. В гараже без особых навыков можно провести не один день, пытаясь получить желаемый результат. Поэтому без слесарных навыков и хорошего инструмента не стоит разбирать подвеску, так как собрать ее обратно будет довольно сложно.

Хотим сказать, что вы можете посмотреть видео-инструкцию. Если нет времени смотреть видео, читайте инструкцию ниже..

Для выполнения работ вам понадобится набор ключей и головок, отвертки, молотки, пассатижи, съемники и детали для перепрессовки сайлентблоков. Также нужен стандартный гаражный инструмент. Детали для перепрессовки можно купить, арендовать или заказать слесарям по готовым чертежам (в интернете их тысячи).

Процедура замены выглядит следующим образом:

Поднимите автомобиль на подъемник или установит на яму, чтобы получить доступ к деталям, которые нужно менять.
Зафиксируйте авто упорами под передние колеса, чтобы обезопасить место вашей работы.
Изучите визуально конструкцию рычажной подвески Фокуса, найдите все места креплений рычагов. Проще будет демонтировать детали, заменить сайлентблоки, а затем установить их на место.
Начинайте работу с одной стороны. Открутите болт сайлентблока или срежьте его болгаркой (именно к этому методу приходится прибегнуть чаще всего из-за закисания болтов).
Открутите другие крепления рычага и воспользуйтесь удобным рабочим столом с тисками для выпрессовывания старого сайлентблока. Для этого нужно использовать специальную пластину или кусок подходящей по размерам трубки.
Далее запрессуйте новый сайлентблок

Обратите внимание, чтобы запрессовка была тугой. Если между посадочным местом и деталью будет люфт или слишком много свободного пространства, придется заменить рычаги.
Выполните эту процедуру для всех сайлентблоков системы задней подвески, даже если они выглядят нормально и не показывают признаков износа.

Проблем в процессе может возникнуть довольно много. К примеру, слабая затяжка болтов вызывает трудности с сохранением сайлентблоков в нормальной форме. Иногда не затягивают болты стоек, отчего в салоне начинают раздаваться ужасные стуки. Нужно быть внимательным и при выборе сайлентблоков, иначе можно купить некачественные детали. Покупайте оригинальные изделия или отдайте предпочтения Ruville, Lemforder и другим известным европейским производителям.

Замена сайлентблоков в рычагах передней и задней подвески

Теперь есть возможность осмотреть сайлентблоки. При наличии разрывов, выпучивания, отслоения, царапин и сколов — необходимо срочно заменить сайлентблоки.

Рекомендуется осмотреть весь верхний рычаг на наличие дефектных деталей. При обнаружении — заменить. Монтаж рычага производится в порядке, обратном снятию. Сайлентблоки переднего нижнего рычага задней подвески Между задним нижним рычагом подвески и верхней тарелкой пружины установить проставку с параметрами высоты в мм и ширины в 20 мм.

После зажать рычаг для того, чтоб дать подвеске давление поджимать необходимо домкратом Извлечь болты-крепления переднего нижнего рычага задней подвески к кронштейну продольного рычага. Выкрутить болты-крепления переднего рычага к кронштейну поперечины задней подвески. Демонтировать передний нижний рычаг задней подвески с ходовой части автомобиля.

При наличии разрывов, одностороннего выпучивания, отслоения, царапин и сколов — необходимо срочно заменить сайлентблоки.

Замена переднего рычага Форд Фокус 2

Передние рычаги на автомобиле Ford Focus целесообразно менять целиком, если они получили повреждения или имеют уже достаточно большой износ (выработали свой ресурс). Автовладельцам следует учитывать, что после замены рычагов необходимо проверить и отрегулировать углы колес на стенде развал-схождения.

Замена рычага производим следующим образом:

• устанавливаем автомобиль на ровную площадку, домкратим и снимаем колесо;
• ключом на 18 откручиваем гайку шаровой опоры, с помощью съемника отсоединяем опору от поворотного кулака;
• сначала откручиваем передний болт, которым крепится рычаг к подрамнику;
• затем отворачиваем два болта сзади снизу;
• снимаем рычаг, если необходимо сменить оба, аналогично демонтируем и второй;
• устанавливаем новые детали на место.

Как видим, меняются рычаги очень просто и быстро, подобную работу может выполнить почти любой водитель с минимальными слесарными навыками.

Когда нужно менять сайлентблоки?

Не существует регламентной замены этих деталей. Производитель говорит о том, что данные элементы рассчитаны на весь срок эксплуатации автомобиля, но российские водители за 7-8 лет поездки успевают износить по 3-4 комплекта резинок в подвеске. Следует внимательно относиться к любым проявлениям неисправностей транспорта, чтобы не упустить момент замены.

Основные показатели следующие:

• в задней части авто при движении появились стуки, которые напоминают биение металла об металл;
• при раскачивании автомобиля в задней части слышны небольшие стуки, которые отдают на кузов;
• при осмотре элементов задней подвески видны повреждения на сайлентблоках, разрывы и расслоение резины;
• при поворотах на высокой скорости корму автомобиля заносит, есть неуверенность в управлении;
• на высокой скорости появилось виляние подвески в задней части, есть вибрации, которых раньше не было;
• износ резины сзади неравномерный, это может быть связано и с другими неприятностями в ходовой части.

Задние сайлентблоки изнашиваются чаще всего к 100 000 км пробега. Если вы эксплуатируете Фокус на некачественных дорогах, то износ может быть уже и к 30 000 км. Все зависит от характера поездки, притормаживания перед ямами и аккуратности вождения в целом. Также причиной быстрого выхода из строя элементов задней ходовой части может стать установка некачественных деталей.

Особенности замены сайлентблоков

Особенностью сайлентблоков, используемых на задней подвеске Фокус 2 является их конструкция.

Металлическая составляющая его представляет собой пластину с двумя проушинами, через которые продольный рычаг крепится к корпусу авто.

Края этой пластины значительно выступают за пределы резиновой составляющей сайлентблока, поэтому применить приспособление для выпрессовки-запрессовки обычных сайлентблоков здесь не получится.

Для замены сайлентблока можно воспользоваться обычным трехлапчатым съемником и втулкой.

Втулку можно сделать из отрезка толстостенной трубы с внутренним диаметром 35-40 мм.

Достаточно взять отрезок длиной 70 мм. Отверстие с одной стороны нужно заделать.

Для этого понадобится толстостенная шайба, без отверстия по центру, диаметр которой должен соответствовать внешнему диаметру трубы.

Для удобства эту шайбу можно приварить к трубе, сделав подобие стакана, но можно этого и не делать, достаточно перед выпрессовкой-запрессовкой подготовленную шайбу класть на отрезок трубы.

Последовательность выпрессовки такова: с одной стороны, на сайлентблок ставиться втулка, при этом выступающая проушина заходит внутрь ее.

Лапки съемника захватывают края рычага, винт съемника, который должен упираться в шайбу на втулке, потихоньку заворачивается и втулка выдавливает сайлентблок.

ВАЖНО: Запомните, как глубоко находился сайлентблок и под каким углом он был установлен.

Запрессовка нового сайлентблока производится точно также

Важно только, чтобы длина лапок и винта съемника была достаточной

Или можно воспользоваться головной на 22 и аккуратно бить только по внутренней обойме.

Следите за тем, чтобы сайлентблок не ушел слишком глубоко, иначе вы его уже оттуда не вытащите.

Меняем сайлентблоки передней подвески Форд Фокус 2

Замена сайлентблоков заднего рычага Форд Фокус 2

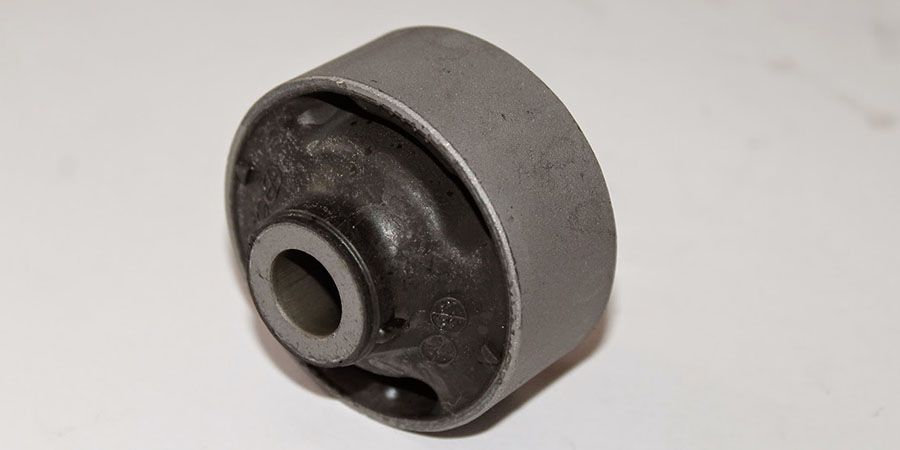

Сайлентблок-это резинометаллический шарнир представляет две металлические втулки, между которыми имеется резиновая вставка. Они служат для соединения деталей подвески и за счет упругой вставки между втулками гасит колебания, передаваемые от одного узла к другому.Прежде чем производить замену сайлентблоков задних рычагов на Форд Фокус 2 необходимо удостовериться в необходимости этих операций.

Признаки неисправностей сайлентблоков заднего рычага Форд Фокус 2

Сайлентблоки на данном автомобиле рассчитаны на пробег примерно в 100000 километров. Но состояние российских дорог уменьшает ресурс сайлентблоков почти в двое. Признаком того что сайлентблоки начали выходить из строя является появившийся шум из задней подвески. то будет если не заменить сайлентблоки вовремя/ Своевременно не заменённый салентблок будет изнашиваться все больше и больше, соответственно гул скрип и шум со стороны задней подвески, также собьется сход развал, машину начнет таскать по дороге, а ездить на таком автомобиле согласитесь небезопасно и не желательно.

Какие инструменты нам понадобится для замены:

Помимо стандартного комплекта, включающего в себя домкраты в

Как произвести диагностику подвески Ford Focus 2

Если в подвеске Focus 2 появляется стук, вовсе не обязательно, он возникает из-за неисправных рычагов. В ходовой части автомобиля могут стучать:

• амортизаторы;
• рулевые тяги и наконечники;
• опорные подшипники передних стоек;
• втулки и стойки стабилизатора.

Диагностику ходовой части авто обычно начинают с амортизаторов. Всем автолюбителям хорошо известно, что основная функция амортизаторов – гашение вертикальных колебаний. Если амортизаторные стойки неисправны, машина при движении по неровной дороге и на поворотах будет сильно раскачиваться вверх и вниз. Проверяем исправность амортизаторов очень просто – когда автомобиль стоит на месте, надавливаем на один передний угол кузова руками и тут же отпускаем руки. Если машина сразу же возвращается в свое исходное положение, амортизаторные стойки исправны. Если кузов какое-то время продолжает движение, значит, амортизаторы потеряли свою упругость (не держат), и поэтому их необходимо заменить.

Точно также проверяем и другую сторону, и еще нужно знать, что амортизаторы по ходу движения авто могут стучать – хорошо слышен стук на неровной дороге.

Проверить исправность амортизаторной стойки можно еще другим способом – двумя руками взяться за колесо в верхней его части, и покачать движениями на себя и от себя. Если при этом ощущается люфт, возможно, неисправен амортизатор, но здесь могут быть и другие причины дефекта в подвеске. Чтобы подтвердить свою догадку о неисправном амортизаторе, нужно осмотреть арку над колесом, если амортизаторный шток в масляных пятнах, значит, стойка потекла, ее следует заменить.

Чтобы проверить люфт в рулевых тягах, необходимо руками качать колесо влево и вправо, для проверки колесо следует вывесить на домкрате или автоподъемнике. Затем нужно подергать рукой за рулевой наконечник и тягу – детали с люфтом нуждаются в замене.

Люфт при покачивании колеса вверх-вниз также может свидетельствовать о том, что неисправен подшипник ступицы. Проверяется подшипник также вывешиванием колеса, но при этом колесо еще нужно покрутить одной рукой, другой рукой взявшись за пружину (чтобы она не создавала лишних колебаний). Повышенный шум при раскручивании колеса свидетельствует о том, что подшипники гудит и неисправен.

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

• откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;
• затем этими же ключами отворачиваем верхнюю гайку, которая удерживает стойку на поперечном рычаге;
• раскрутив крепления, снимаем старую деталь, устанавливаем новую, на этом можно считать работу законченной.

Расположение сайлентблоков

На Ford Focus 2 впереди используется всего два сайлентблока, которые установлены в рычаг подвески.

Этот рычаг имеет Г-образную форму, что с одной стороны его установлена опора, при помощи которой он крепится к ступице колеса.

Наоборот, шаровой опоры на нем установлен сайлентблок передний, а чуть в стороне от него расположен еще один — задний.

Через них рычаг крепится к подрамнику.

Для замены изношенных элементов достаточно лишь отсоединить крепления рычага к подрамнику и ступице.

Весь процесс не сложный. Имея под рукой приспособления для выпрессовки-запрессовки втулок и другие инструменты, вы справитесь с задачей довольно быстро.

Значительно сложнее менять задний сайлентблок, а как показывает практика, именно он чаще выходит из строя.

Часто официальные сервисы указывают на то, что задний сайлентблок не заменяем и при его износе производиться полная замена рычага.

Однако это не так, данный резинотехнический элемент подвески можно заменить, но сделать это не очень просто.

Сколько стоит ремонт

Несомненным преимуществом обращения в нашу компанию является отличное качество ремонта и доступная стоимость. Всё наше ценообразование полностью прозрачно, при этом, выполняя ремонт, мы используем исключительно качественные оригинальные запчасти, что позволяет в последующем исключить какие-либо проблемы с эксплуатацией автомобиля.

Более подробно узнать стоимость такой работы вы сможете, обратившись в наш автомобильный сервис. На нашем сайте есть прайс-лист, а при необходимости связаться с нашим администратором, уточнить стоимость и записаться к нам на ремонт. Качество и оперативность гарантирована!

Читать все

Замена заднего амортизатора Ford Focus 2

Если в районе штока заднего амортизатора появились масляные пятна, а по кочкам автомобиль стал проезжать с раскачиванием задней части кузова, амортизатор вышел из строя, и его необходимо поменять. Работу выполняем следующим образом:

• для удобства снимаем заднее колесо;
• под заднюю подвеску подкладываем упор (например, старый ненужный колесный диск), и машину немного опускаем на домкрате – необходимо сделать так, чтобы пружина несколько подвески сжалась;
• это делается для того, чтобы при снятии амортизатора пружина не распрямилась без нагрузки и не выстрелила вверх;
• откручиваем нижний болт, который держит амортизатор, для этого потребуется вороток с головкой на 15;

• от кузова (внутри колесной арки) отворачиваем два болта крепления опоры амортизатора к кузову, здесь потребуется торцевой ключ на 10 или головка с удлинителем и воротком;

• демонтируем деталь, подлежащую замене, устанавливаем на место новый амортизатор, производим сборку.

Замена переднего сайлентблока рычага подвески Ford Focus 2

Для перепрессовки малого сайлентблока переднего РП удобнее воспользоваться съемником, но если его нет под рукой, можно попробовать перепресовать с/б подручными средствами. Для этого понадобится кусок трубы соответствующего диаметра и болт (шпилька) с гайкой и шайбами.

Чтобы с/блок легче сходил со своего места, обрабатываем его WD-40 и выдерживаем некоторое время (минут 15-20).

Под обрезок трубы подкладываем толстую широкую шайбу, поворачивая ключом гайку, начинаем выпрессовывать с/б.

Берем новый сайлентблок, запрессовываем его в рычаг.

Новый с/б может заходить туго, поэтому нужно запастись терпением и не торопиться. Запрессовывается сайлентблок таким же образом, как и выпрессовывается. Необходимо установить резиновый уплотнитель так, чтобы буртики резины выступали из железа.

Чтобы салентблок легче заходил на свое место, не будет лишним обработать его снаружи силиконовой смазкой. Резину смазка не разъест, зато запрессовать с/б будет проще.

Передняя подвеска Ford Focus 2

Передняя подвеска ФФ-2 – типа МакФерсон, независимого типа, устроена она очень просто. Посередине установлен жесткий подрамник (передняя балка), к которому крепятся по бокам два рычага. На конце каждого рычага приклепана шаровая опора, каждая из них соединяется с поворотным кулаком. Сверху поворотные кулаки соединяются с амортизаторными стойками, штоки которых крепятся на кузове через опорный подшипник. Также в подвеске имеются:

• пружины;
• стабилизатор со стойками и втулками;
• ступицы с подшипниками.

Передние рычаги соединяются с подрамником с помощью двух опор, для обеспечения мягкости хода автомобиля на рычагах в месте крепления к передней балке запрессовываются сайлент-блоки, сам подрамник через болты жестко соединяется с лонжеронами кузова.

Замена сайлентблоков передних рычагов на Ford Focus 2

Выполнить замену сайлентблоков передних рычагов на машину Форд Фокус 2 можно самостоятельно, так как это процесс не сложный. Для выполнения работ понадобится следующий инструментарий:

• Новые сайлентблоки.
• Два домкрата (один – гидравлический).
• Баллонный ключ.
• Приспособления для стяжки пружин.
• Съемник (трехлапчатый).
• Наборы рожковых ключей и головок с воротками (на «10-14», «17», «19», «21», «22»).
• Втулка для выпрессовки старых деталей.
• WD-40.
• Гараж со смотровой ямой.
• Противооткатные упоры.

Демонтаж старых деталей чаще всего производят методом спиливания, установка новых элементов – запрессовыванием либо забиванием (для того, чтобы сайлентблок без проблем посадить, можно использовать WD-40, если такой смазки нет, подойдет мыльный раствор). Оба резинометаллических шарнира можно поменять только на снятом рычаге.

Процесс демонтажа старых деталей:

• Внешняя обойма снимается ударами молотка.
• Силуминовые кольца, расположенные на торцах, нужно также сбить или спилить болгаркой.
• Срезать внутреннюю обойму (излишки резины аккуратно срезать болгаркой/ножом, стараясь не задеть рычаг).
• Посадочное место на рычаге очистить мелкозернистой шкуркой.

Установка новых сайлентблоков:

• Смочить новые детали в WD-40.
• Аккуратно постукивая через проставку обоймы забить новый сайлентблок (он должен сесть максимально плотно).
• Проконтролировать глубину забивки по шаблону и осевую установку по метке.
• Обратная сборка авто. Примерять по месту, нанести на болты фиксатор резьбы, закрутить их. Если глубина посадки выбрана точно, то проблем с закручиванием болтов не будет.
• Чуть прогибая рычаг вниз, завести шаровые на место (рычаг будет немного пружинить на резине новых шарниров) и затянуть гайки.
• Поставит колеса и защиту.

На этом замена сайлентблоков передних рычагов на Фокус 2 закончена.

Важно! Во время выполнения замены резинометаллического шарнира следует обязательно обратить внимание на состояние других элементов подвески, и в случае обнаружения их повреждений, лучше сразу произвести замену элемента. После замены деталей на новые нужно обязательно восстановить развал колес и углы схождения. К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля

К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля

К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля

После замены деталей на новые нужно обязательно восстановить развал колес и углы схождения. К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля.

Если обнаружены признаки неисправности сайлентблоков, не стоит медлить с их заменой. Выход их строя шарниров и их несвоевременная замена может привести к серьезным поломкам деталей подвески. При возможности отдавайте предпочтение оригинальным расходникам и запчастям. Их ресурс достаточно велик, значит, это будет выгодное вложение в автомобиль.
