Замена пыльника наружного ШРУСа ваз 2109, 2110, 2114, фото, видео

Способы выявить неисправность внутреннего ШРУСа

Оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам.

В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении. Особенно чётко сигнализирует шарнир о необходимости замены при преодолении ям, канав, сугробов. Изношенный шарнир будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в том, что замена ШРУСа ВАЗ 2114 или ВАЗ 2115 необходима, можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращать колёса в подвешенном состоянии, когда внутренний ШРУС значительно искривляется, тогда и проявляется тот самый шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом ШРУСа, и приступать к его замене.

Для работы нам понадобится:

два гаечных ключа «на 17», ключ «на 19» и «на 12»;
универсальный ключ, предназначенный для снятия колеса «на 30»;
съёмник для выпрессовки рулевого наконечника;
домкрат;
кусок провода или верёвки;
смазка (ШРУС-4 или её аналог);
молоток и плоскогубцы;
новый внутренний ШРУС (Lada 21082215056 или аналоги LYNX CI4601, FINWHALE FJ228, SCT RT209 ).

Средняя стоимость ШРУСа на ВАЗ 2115 будет 1300 руб. (цена на весну 2017)

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса «башмаки».

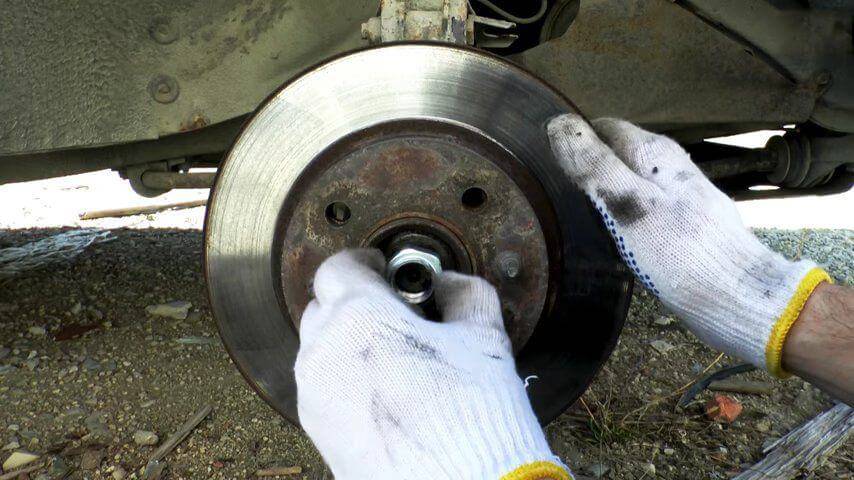

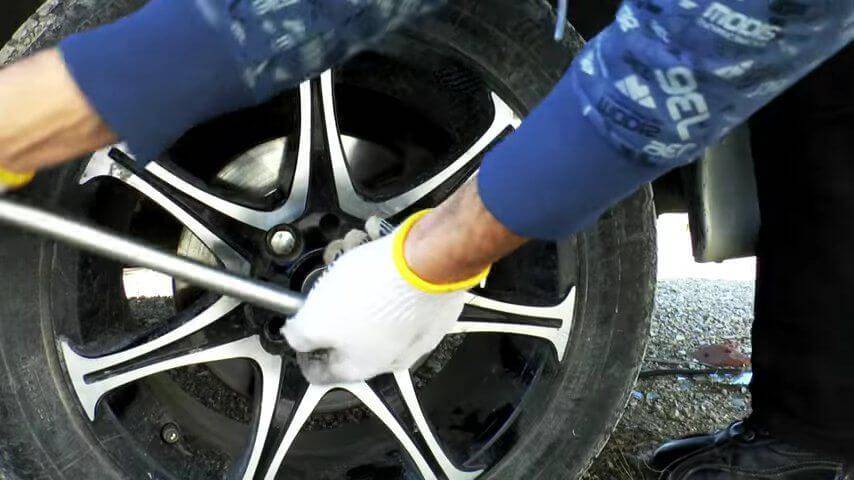

Отворачиваем ключом «на 30» гайку подшипника передней ступицы.

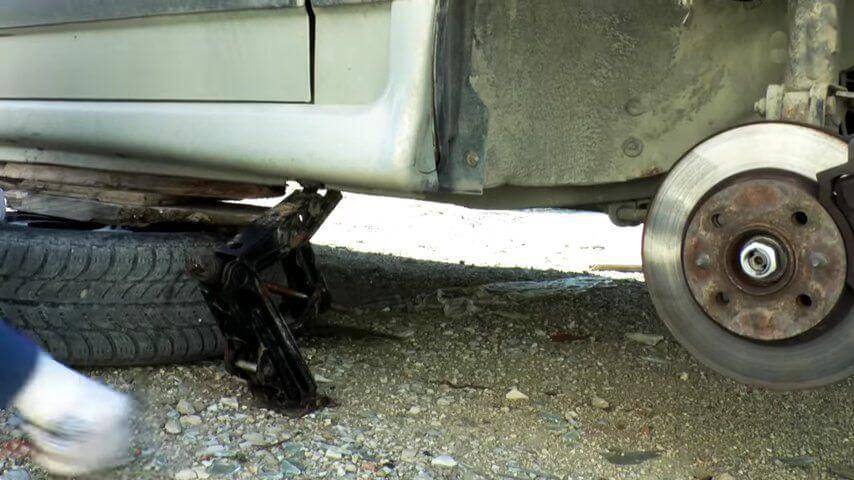

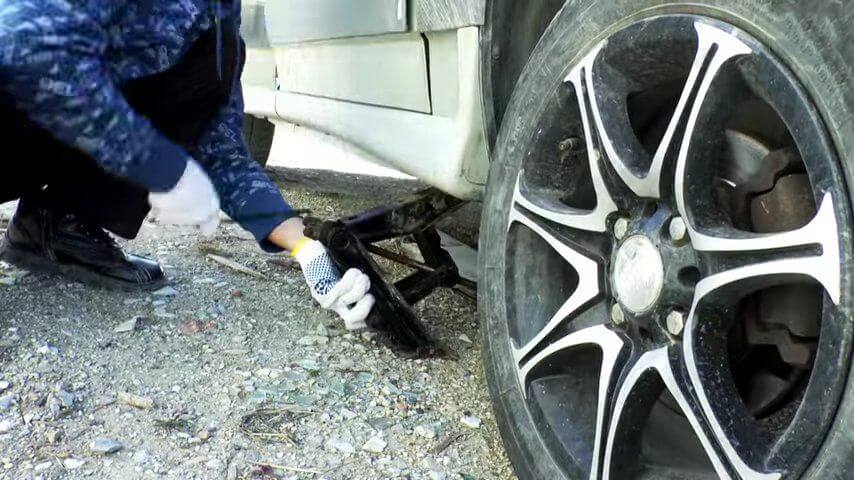

Поддомкрачиваем автомобиль.

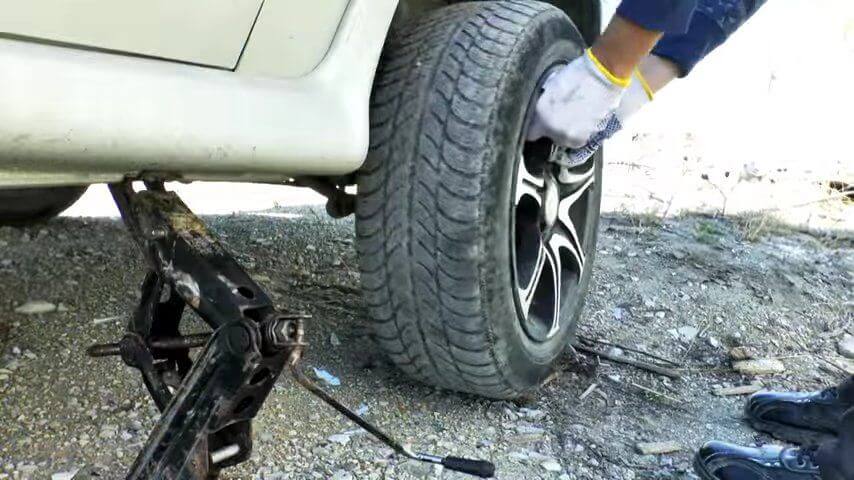

Затем откручиваем и снимаем колесо.

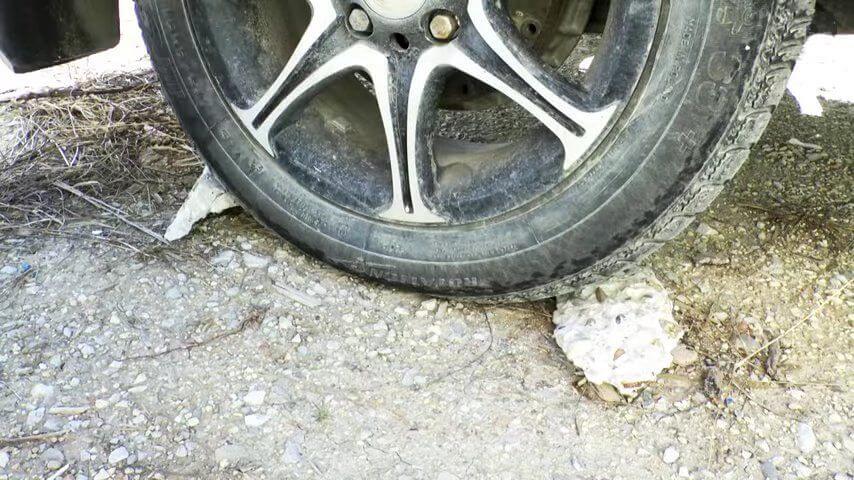

Подставляем колесо под автомобиль…

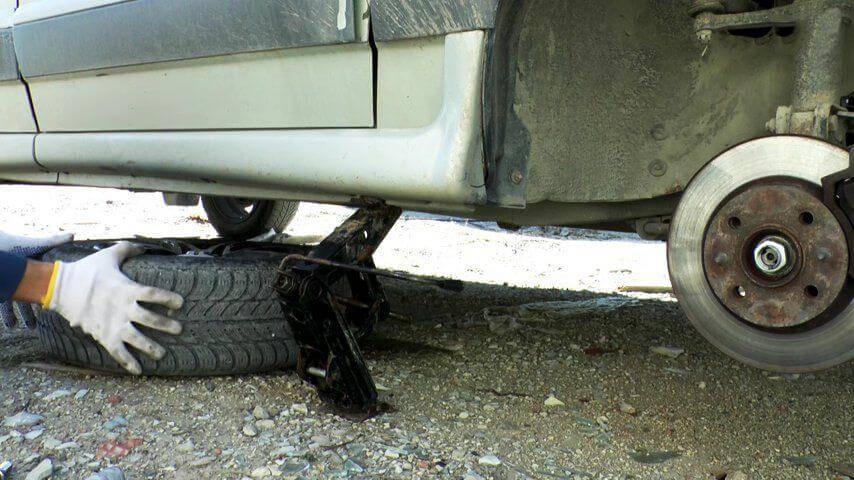

… и опускаем автомобиль, для придачи ему большей устойчивости.

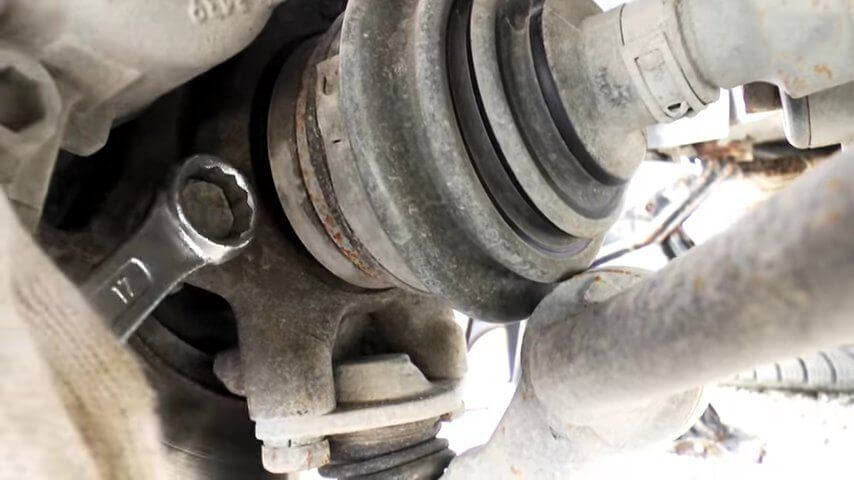

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

И один внизу.

Берём плоскую отвёртку и разводим тормозные колодки.

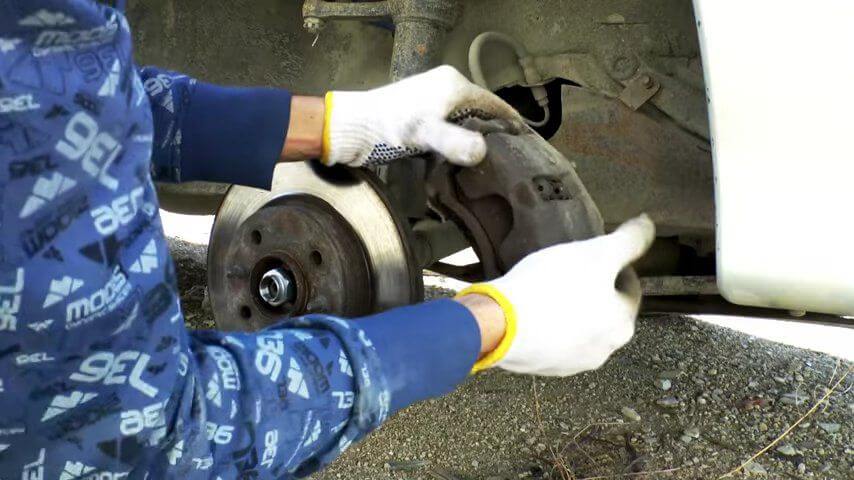

Снимаем тормозной суппорт вместе с колодками и установочной скобой (держателем).

Подвязываем конструкцию так, чтобы она не висела на тормозном шланге.

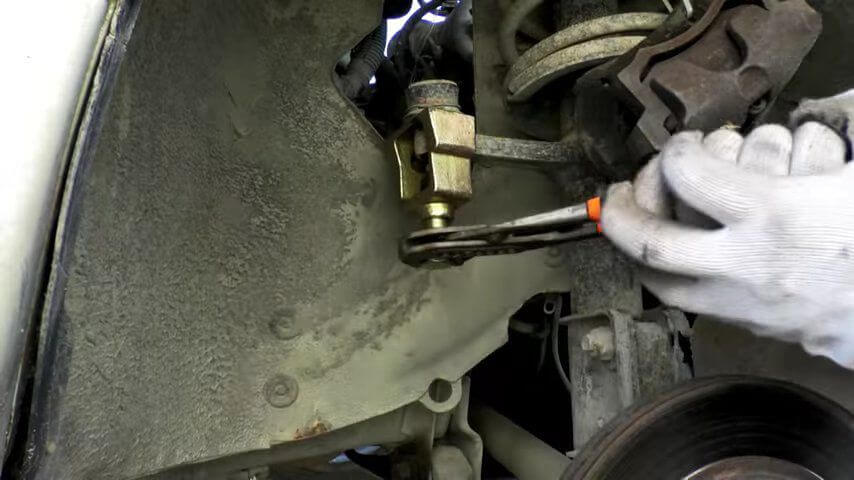

Ключом «на 19» откручиваем гайку рулевого наконечника.

Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага.

И выпрессовываем рулевой наконечник.

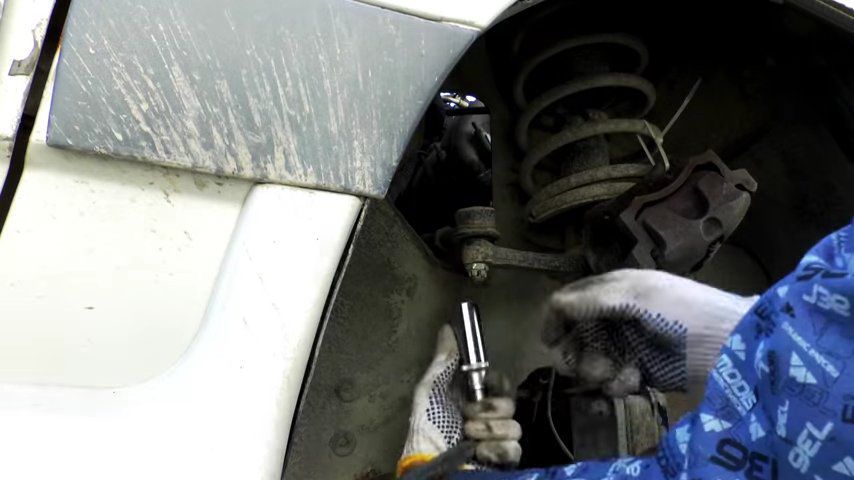

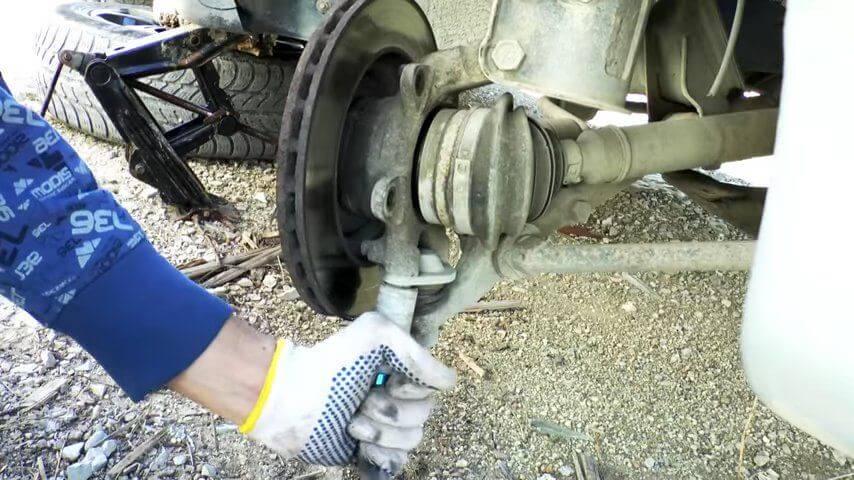

Ключом «на 17» откручиваем два болта шаровой опоры.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

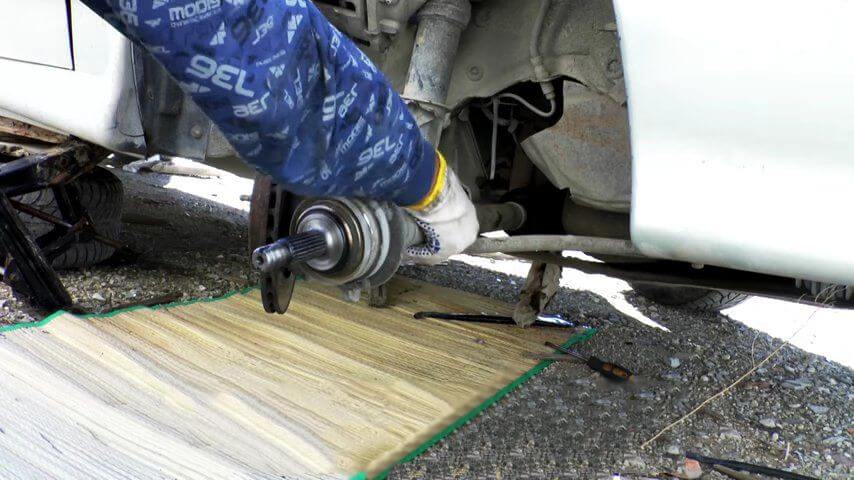

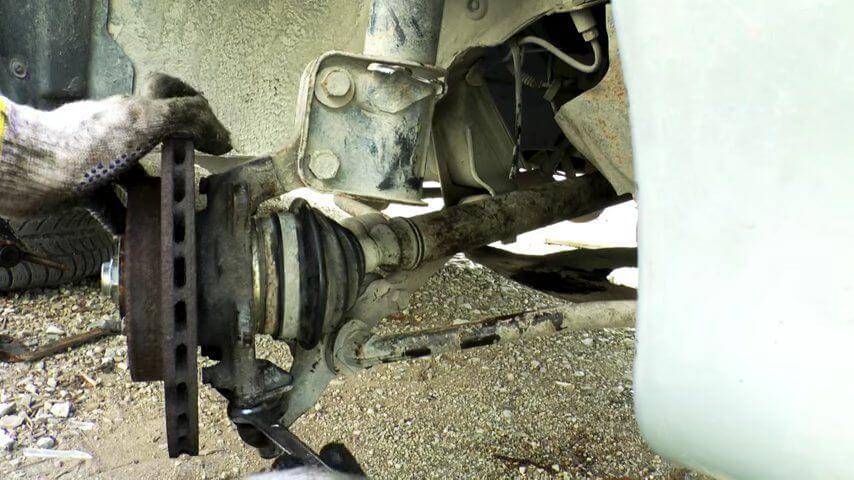

Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

Рывком выдёргиваем вал с гранатами.

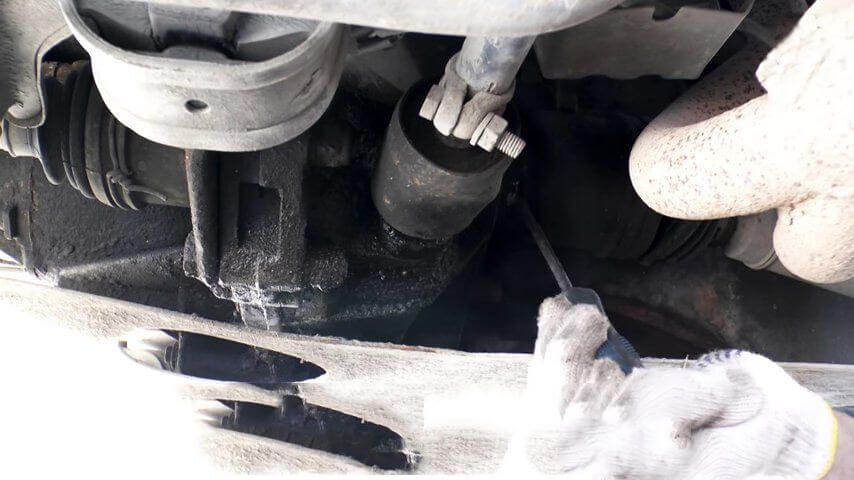

Если не выходит с коробки, помогаем отвёрткой.

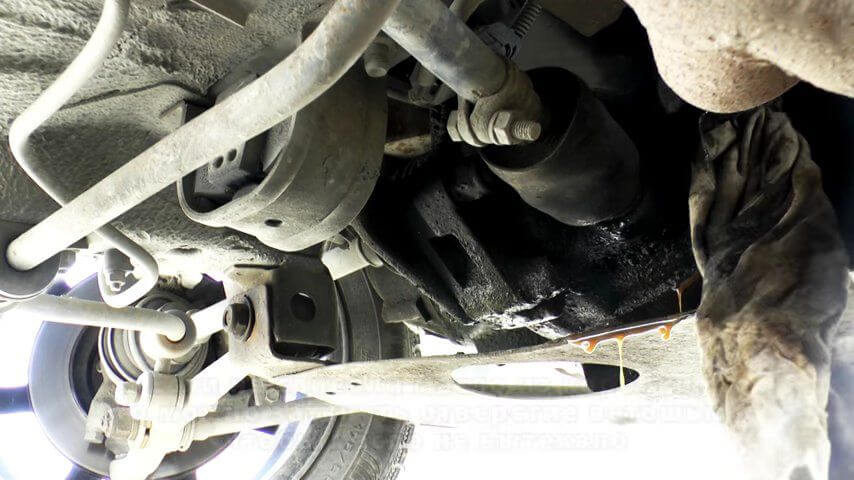

Если не сливали масло из коробки, то можно заткнуть отверстие ветошью, чтобы масло не вытекало.

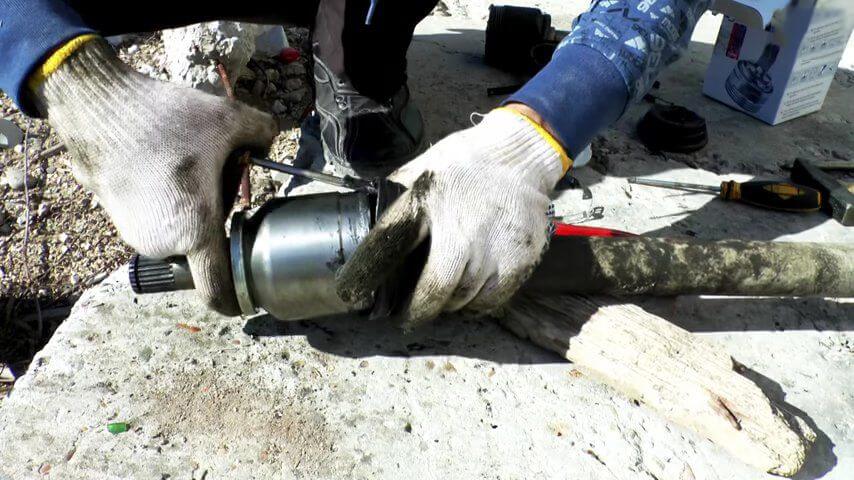

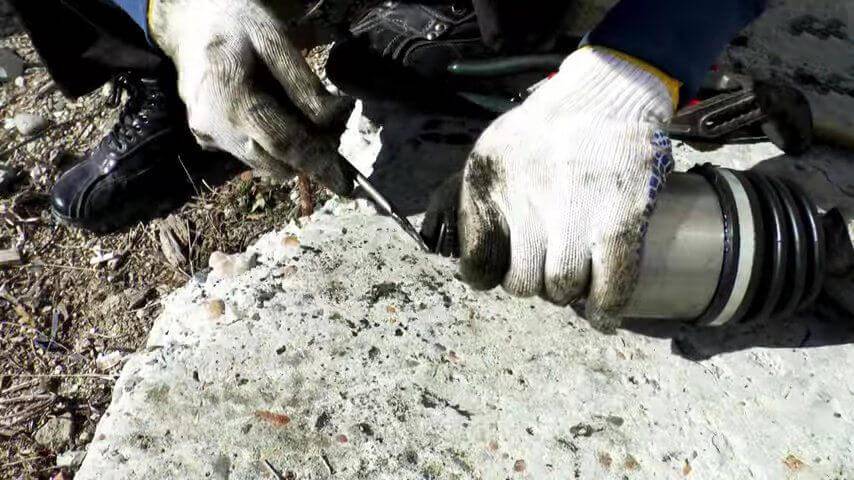

Пассатижами за выступ разжимаем большой хомут и, поддев отвёрткой, разъединяем его.

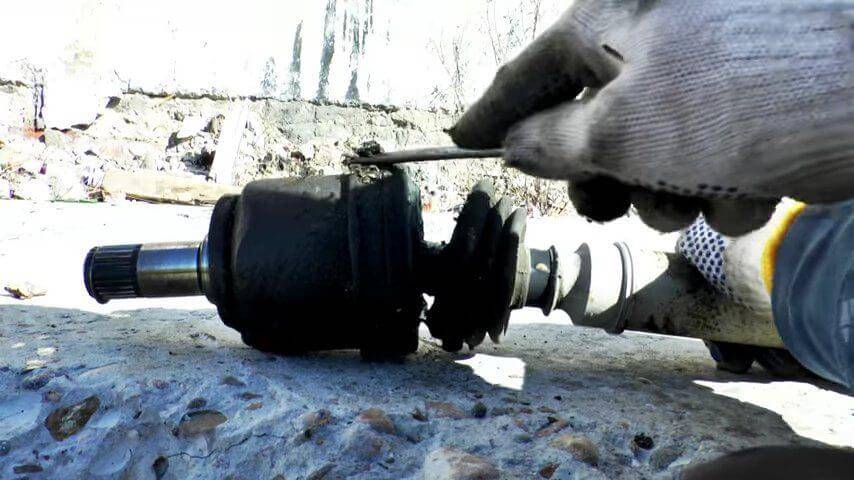

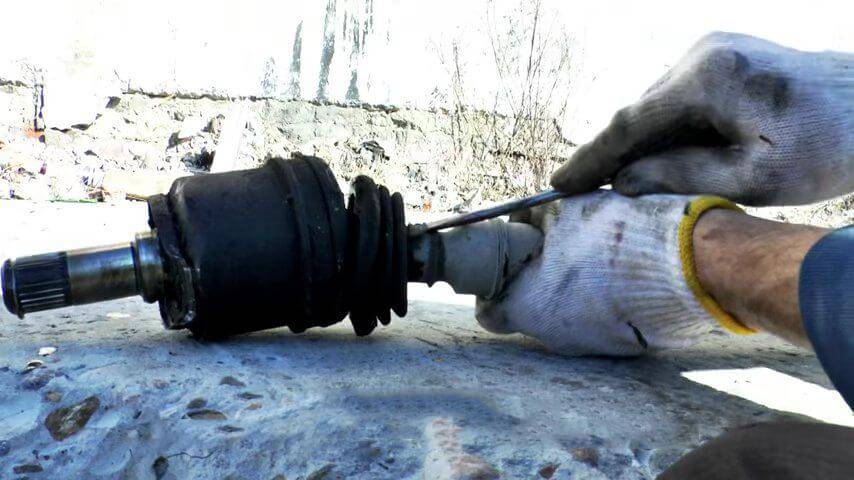

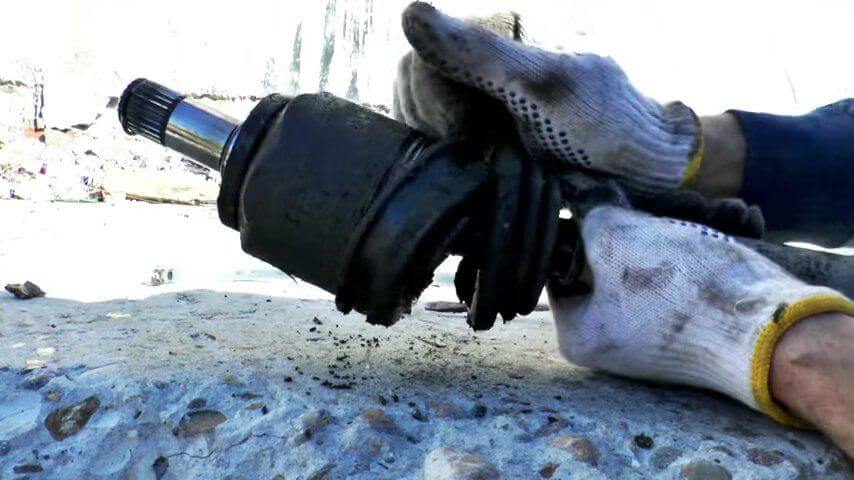

Снимаем остатки пальника со ШРУСа.

Аналогично разъединяем малый хомут. Сдвигаем чехол по валу.

С помощью молотка выбиваем старый ШРУС из вала привода колёс.

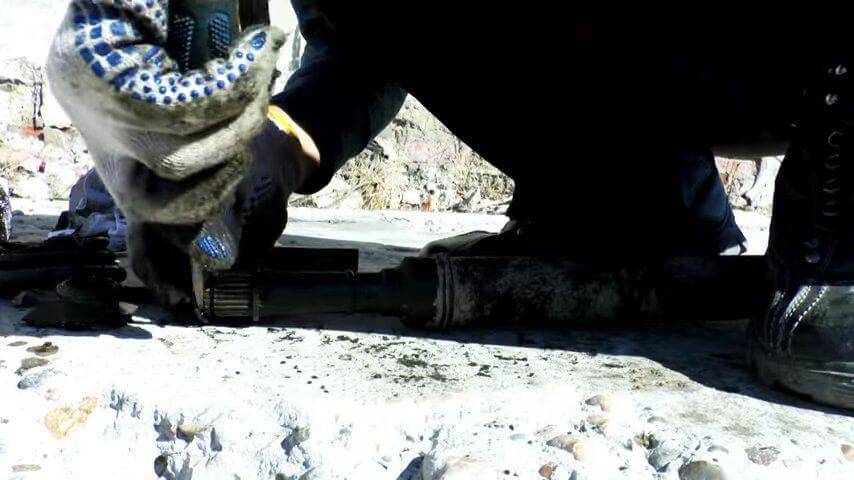

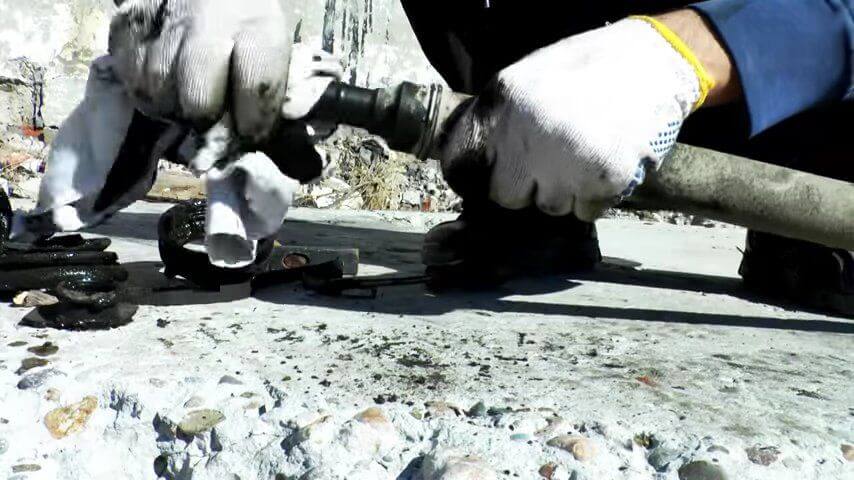

Ветошью очищаем вал от старой смазки.

Снимаем старое стопорное кольцо с вала.

Надеваем новый пыльник.

Надеваем новое стопорное кольцо.

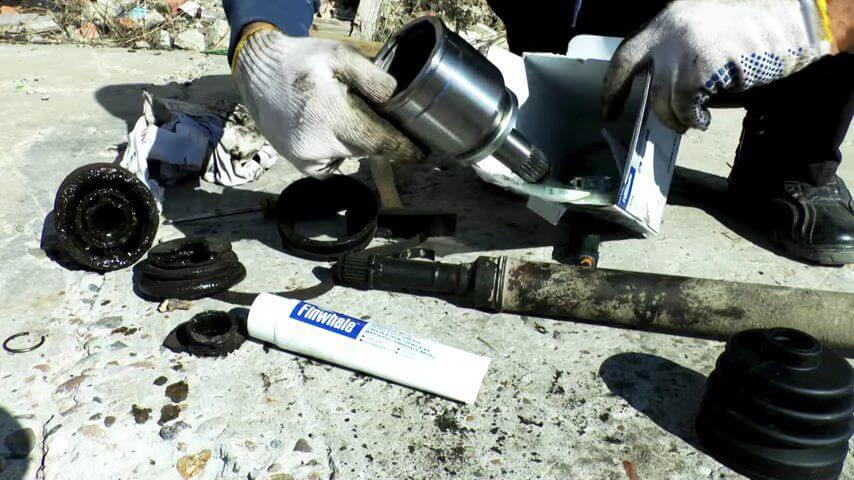

Достаём новый ШРУС.

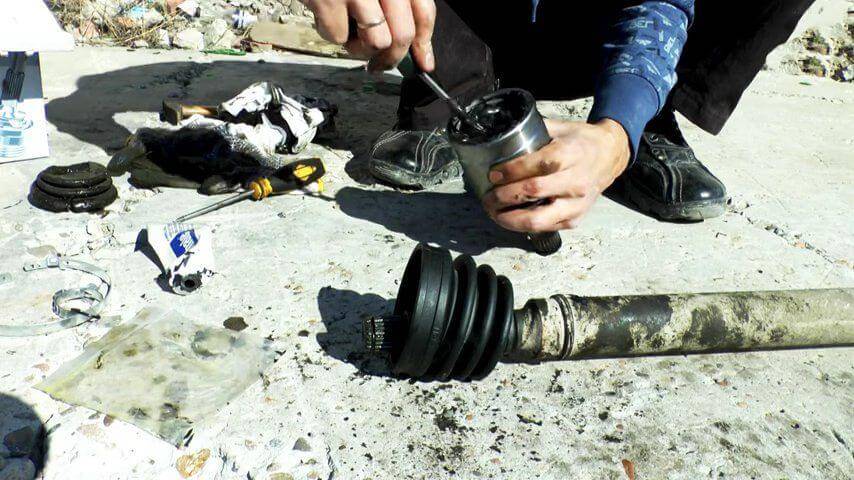

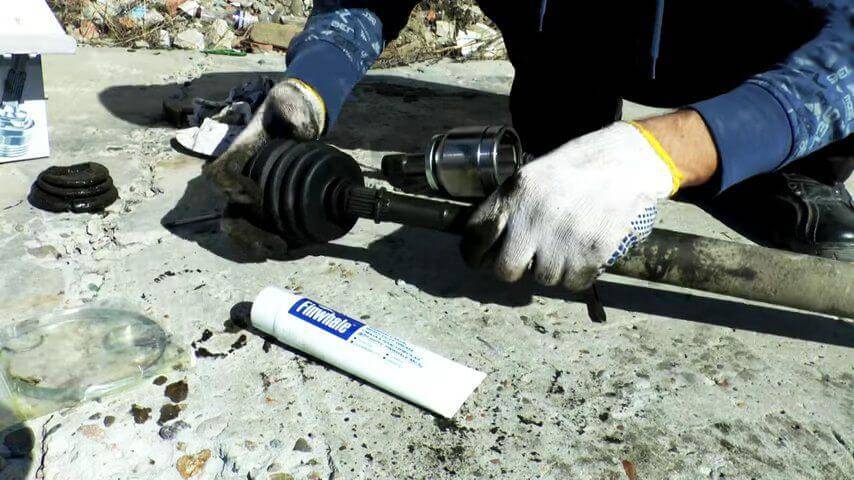

Выдавливаем в полость шарнира 80 см3 смазки (ШРУС-4) или его аналог.

Устанавливаем на вал новый ШРУС.

Приставляем выколотку из мягкого металла к торцу гранаты…

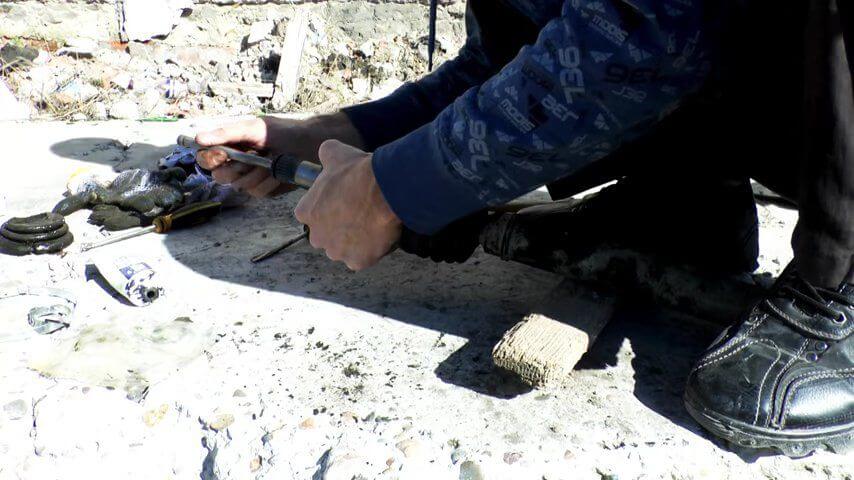

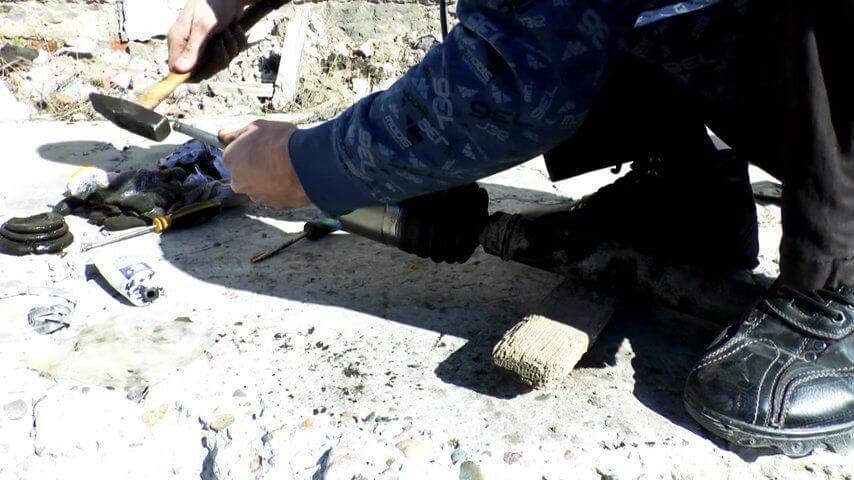

…с помощью молотка забиваем шарнир на вал.

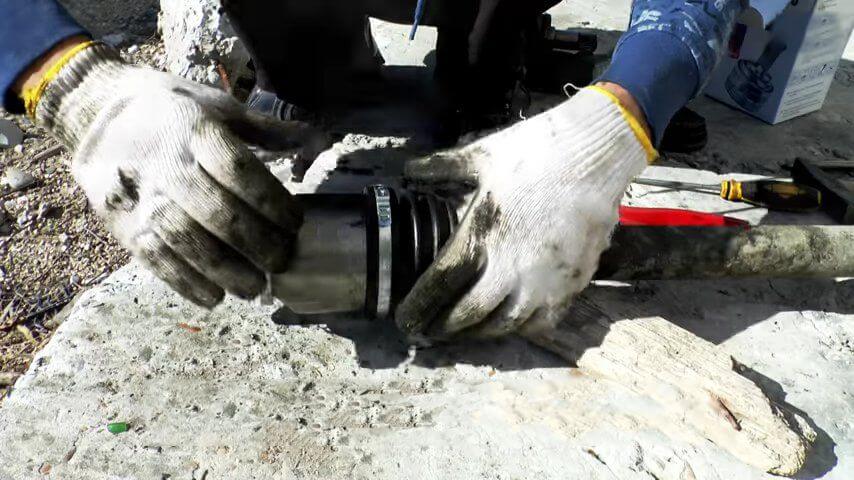

Поддев отвёрткой пыльник, натягиваем его на ШРУС.

Устанавливаем хомут, чтобы конец застёжки хомута был направлен против хода движения авто.

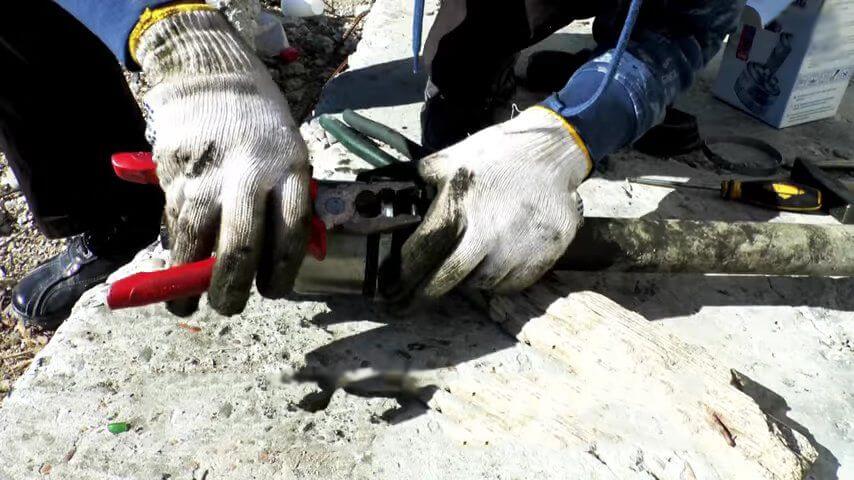

Обжимаем хомут плоскогубцами.

Аналогично устанавливаем малый хомут.

Устанавливаем новое стопорное кольцо на ШРУС.

Вынимаем ветошь, вставляем вал с гранатой в коробку.

Собираем всё в обратной последовательности.

Конструкция

Если разобрать шрус, то он будет состоять из трех основных элементов:

Внутренняя обойма;
Кольцо с отверстиями, которые удерживают шесть шариков — сепаратор;
Корпус шарнира вместе с ведущим валом.

В автомобиле ВАЗ 2110 может потребоваться замена шруса. Но какого именно? Ведь в «десятке» их два — внутренний и внешний. Они необходимы для того, чтобы эффективно преодолевать все препятствия. Тут одного шруса явно будет маловато.

Внутренний и внешний

Первая граната — внутренняя, и она передает крутящий момент на вал от трансмиссии.
Вторая граната — внешняя и она входит в зацепление со ступицей колеса автомобиля.

Установка новых шарниров

И остался заключительный этап – установка новых шарниров на привод. О том, как поменять гранату на ВАЗ-2109, вы уже почти знаете все. Осталось поставить новый элемент.

Сначала промываете вал, избавляетесь от пыли, остатков смазки, затем надеваете новый пыльник. Далее выполняете такие манипуляции:

Ставите новое стопорное кольцо.
Аккуратно, стараясь не повредить, надеваете гранату на вал. Чтобы она села, нужно нанести несколько резких ударов через проставку из дерева.
Под пыльник и на внутреннюю часть шарнира нанесите смазку. Кстати, в комплекте идет небольшое количество, рекомендуется добавить еще немного.
Фиксируете пыльник при помощи двух хомутов.

После того, как соберете весь привод, можно приступить к его установке на автомобиль. Работа выполняется в обратном порядке. Сначала ставите на место внутренний ШРУС, затем внешний.

Затяните гайку и зафиксируйте ее при помощи зубила. Чтобы не появилась коррозия, на гайку можно нанести небольшое количество «Литола» и закрыть ее колпачком. Теперь вы знаете, как поменять гранату на ВАЗ-2109 самостоятельно. Процедура не займет много времени, зато вы сможете сэкономить круглую сумму. В мастерских запросят за ремонт примерно столько же, сколько стоит комплект шарниров (около 1000 рублей).

Нюансы сборки

Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.

На конце вала обязательно устанавливается заглушка из пластика.
Перед монтажом нового шруса обязательно элемент смазывается специальными составами.
Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.

Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.

Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей. Только не забывайте следовать рекомендациям из руководства по эксплуатации к вашему ВАЗ 2110.

Передача крутящего момента от мотора на колеса осуществляется через приводные валы и шарниры равных угловых скоростей, сокращенно ШРУС. ВАЗ 2110, как и многие автомобили, имеет передний привод. От двигателя к колесам идут приводные валы. С двух сторон на валу закреплены ШРУСы. Со стороны коробки выходит внутренний, со стороны колеса – наружный ШРУС. Среди автолюбителей эти шарниры называют «гранатами», из-за внешнего сходства.

Как демонтировать привод

Для того чтобы снять в сборе привод, нужно выполнить такие действия:

Полностью выкрутить гайку на внешнем шарнире, чтобы освободить ступицу.
Выкрутить гайки с болтов, которыми крепится стойка к поворотному кулаку ступицы. Это позволит двигать ступицу, чтобы освободить шарнир. Но намного эффективнее окажется выкручивать не гайки на стойке, а отсоединить шаровую опору.
Если выкручивали шаровую, то нужно извлечь палец наконечника рулевой тяги из отверстия в кулаке стойки. Делается это при помощи специального съемника.
Теперь нужно вытянуть внешний шарнир из отверстия в ступице. Каким способом это сделать – смотрите по ситуации. Можно использовать тонкую выколотку, но без фанатизма, чтобы не повредить механизмы. Нельзя также наносить удары молотком по оси ШРУСа – это приведет к тому, что края расплющатся и не получится снять элемент.
После того как вытянете внешний шарнир, можно приступать к внутреннему – для его извлечения из отверстия в коробке передач достаточно нанести несколько легких ударов небольшим зубилом. Можно использовать и монтажную лопатку.

Вот и все, теперь привод полностью снят, нужно узнать и о том, как снять ШРУС на ВАЗ-2109.

Использование ШРУСов в авто ВАЗ 2109

Установку ШРУСов стали выполнять на переднеприводных автомобилях. Это связано с тем, что использование в карданной передаче крестовины, с четырьмя игольчатыми подшипниками, как у заднеприводных машинах не обеспечивает нужное равенство угловых скоростей валов – ведомого и ведущего. При применении такого устройства будет связано с увеличением габаритов узла, увеличивается цена изделия, а крутящий момент будет передаваться с большой пульсацией, которая будет возрастать при увеличении между валами угла. Конструкция ШРУСов предусматривает ресурс такой же, как и ресурс автомобиля, но при эксплуатации было выявлено, что износ элементов происходит быстрее, особенно наружных его частей. Хотя их делают гибкими, из влаго- и морозостойких материалов, под действием внешних факторов служить долгое время деталь не может. На нее большое влияние оказывают постоянные деформации, большое количество абразива и влаги. К тому же при ремонте или длительной эксплуатации автомобиля пыльник может получить повреждения, на защитной резинке могут появиться трещины, которые повлекут за собой выход элемента из строя. Повредиться может и вал, ведущий к ШРУСу. Часто этот дефект трудно заметить невооруженным глазом, но с кривым валом работа будет не нормальной. Все это приводит к необходимости ремонта или замене шруса.

Как устроен внутренний ШРУС авто ВАЗ 2109

Для того, чтобы определить устройство конструкции ШРУС его можно разобрать. Для этого:

Шарнир сдвигается и снимается со шлицевого вала.
Отверткой поддевается и удаляется пластмассовый упор, как показано на фото.

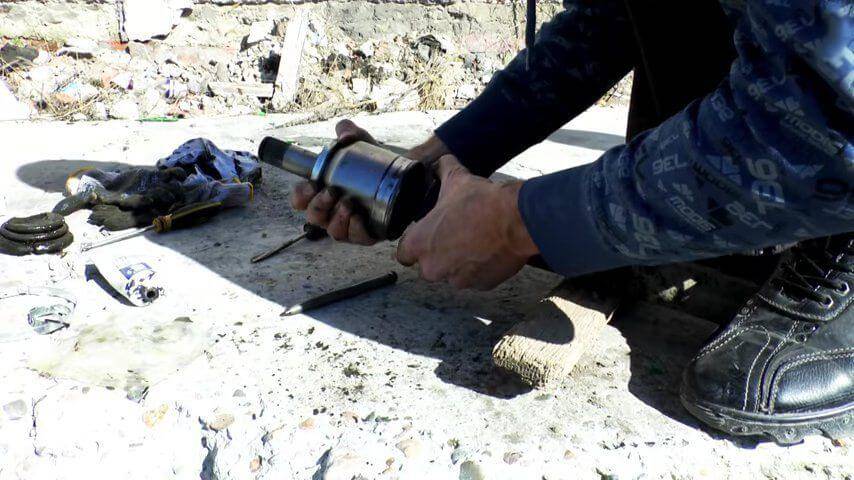

Удаление пластмассового упора

Вал шарнира зажимается в тиски.

Вытаскивание стопорного кольца

Пассатижами вынимается с обоймой и шариками сепаратор.
Вытаскиваются отверткой шесть шариков.
Отсоединяется от сепаратора обойма.

Если после демонтажа все детали в исправном состоянии узел можно собрать, предварительно вложив в его полость смазку, объемом 80 см3. Такое сложное на ВАЗ 2109 устройство ШРУСа внутреннего показывает, как сложно его разбирать и ремонтировать. А в случае попадания грязи при повреждении защитного чехла могут прийти в негодность другие детали ШРУСа. Составные элементы изделия не взаимозаменяемы, поэтому лучшим вариантом будет для автомобиля ВАЗ 2109, замена внутреннего ШРУСа вместе с пыльником(см.Как выполняется замена пыльника). Следы смазки, заметные на корпусе шарнира, говорят о порыве пыльника. Если масло подтекает в месте соединения КПП и приводной полуоси, то это указывает на износ сальника внутренней «гранаты», который требует замены. Характерный «хруст» при движении авто на поворотах указывает на необходимость проверить шарниры угловых скоростей. Заметный «люфт» при покачивании руками приводной полуоси или хотя бы надорван чехол шарнира указывают на то, что нужназамена внутреннего ШРУСа ВАЗ 2109.

Как заменить внутренний ШРУС автомобиля ВАЗ 2109

Инструкция по замене внутреннего ШРУСа автомобиля ВАЗ 2109 своими руками предлагает такой порядок работ:

Откручивается гайка ступицы.
Нужно снять колесо.
Открутить шаровую опору, что освободит стойку от нижнего рычага.
Для обеспечения свободного хода наружного ШРУСа колесо нужно отвести в сторону.
Выбивается из колеса наружная граната.
Обе гранаты выбиваются из коробки передач.

Осторожно, для исключения повреждения, приводной вал зажимается в тиски.

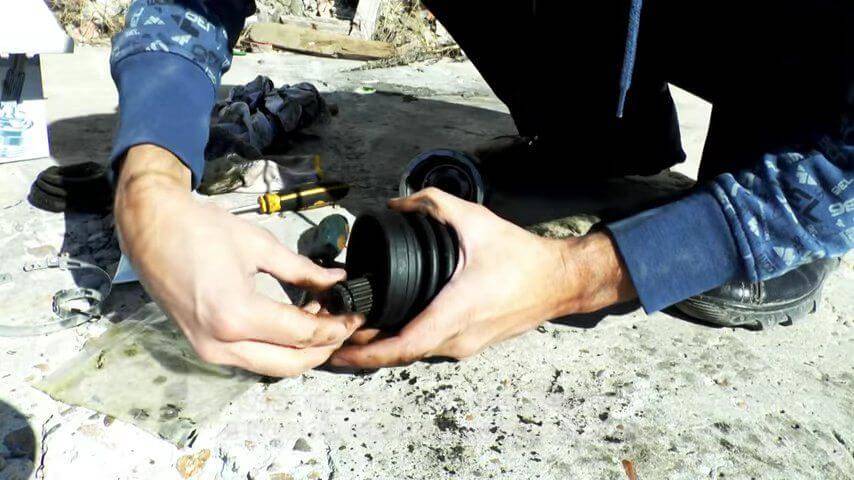

Отпускается хомут, который пыльник удерживает на корпусе внутреннего ШРУСа. Для этого используется отвертка.
Снимается пыльник

Его можно разрезать, если дальнейшее использование элемента будет невозможно из-за поломки.
С приводного вала специальной направляющей, изготовленной из бронзы сбивается старый ШРУС.
ШРУС и новый пыльник надеваются на вал.

Внутренняя часть ШРУСа обильно смазывается смазкой.
Нужно следить, чтобы направление привода и посадочное место изделия совпадали.

Как выполняется замена внутреннего ШРУСа на ВАЗ 2109хорошо видно на видео.

Установка приводного вала

Монтируется новые стопорное и упорное кольца.
После нанесения графитовой смазки на шлицы шарнира приводной вал ставится в корпус коробки передач.

Установка в КП приводного вала

Фиксация вала в полуосевой шестерне.
Установка узла в ступицу колеса.
Окончательная сборка выполняется в обратной последовательности разборки.

На нашем сайте вы можете найти много полезной и нужной информации по этой теме.

Подготовка к снятию наружного шруса

Для того что бы снять шрус необходимо провести небольшую подготовительную работу. Заключается эта работа в раскручивании гайки шруса со стороны колеса.

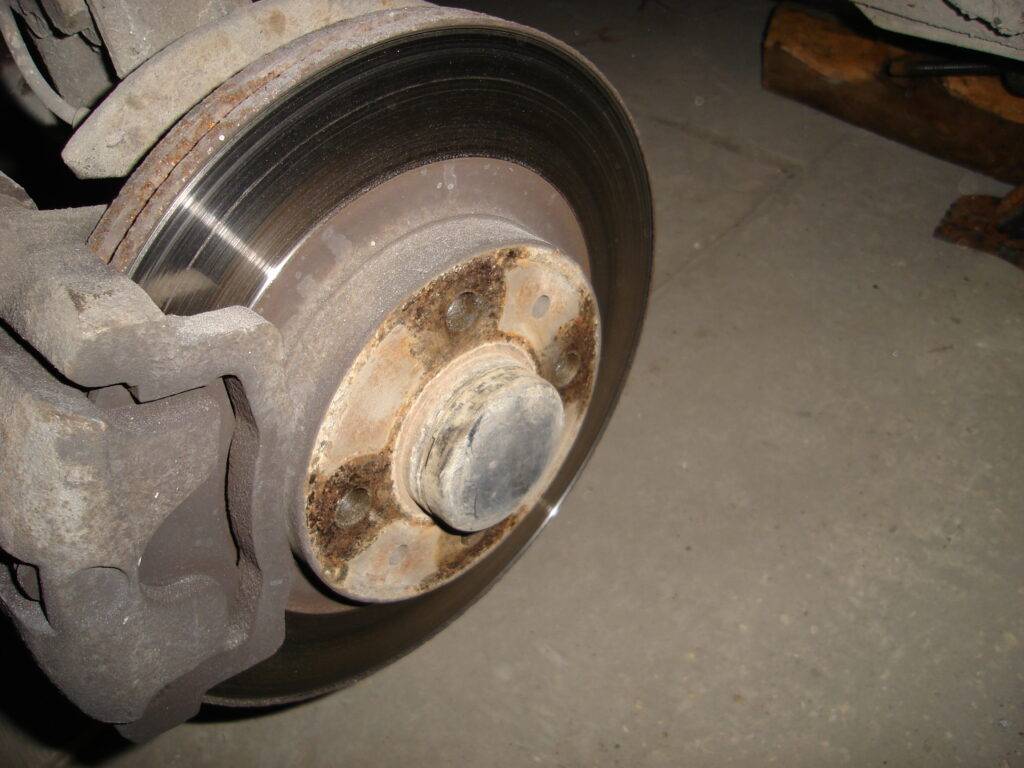

Как видно на фотографии гайку прикрывает колпак его необходимо снять но для этого требуется снять колесо.

Автомобиль необходимо под домкратить. И выставить дополнительные упоры чтобы автомобиль упирался именно на эти упоры а не на домкрат.

Вывешивание автомобиля это самая важная процедура во всем ремонте. Автомобиль необходимо выставить таким образом чтобы под ним можно было жить. Пить кофе смотреть телевизор. И не беспокоится о том что на тебя что то свалится с верху. Домкрат предназначен исключительно для поднятия и опускания автомобиля.. И если под поднятым автомобилем находится только домкрат работать нельзя.

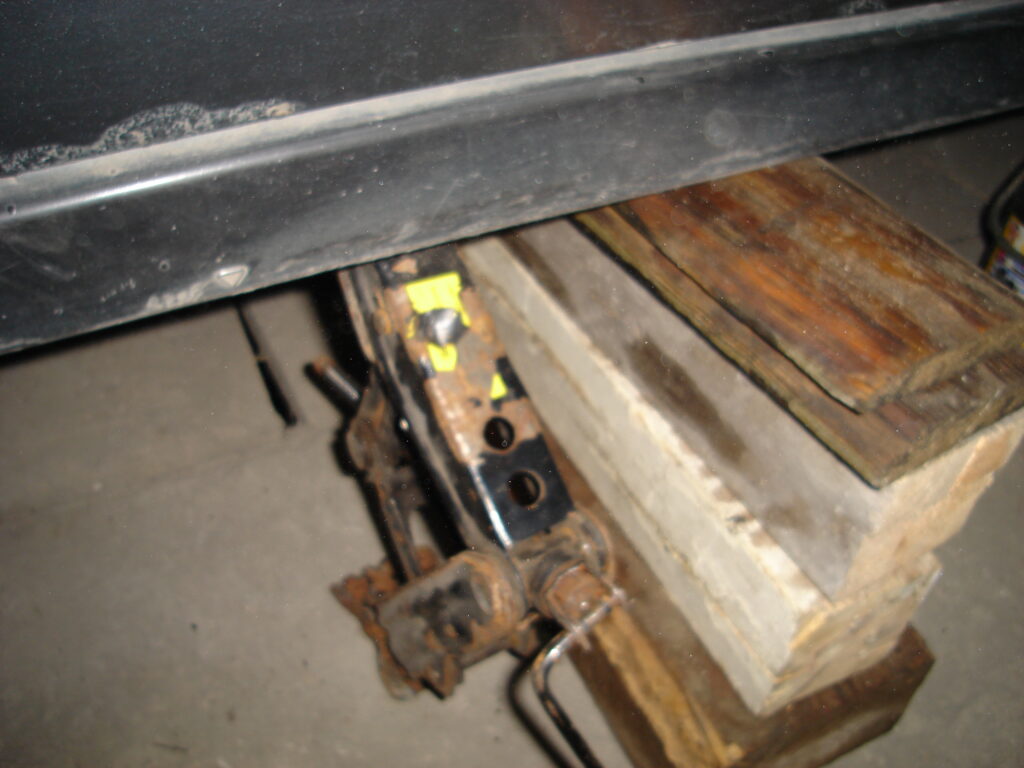

Если нет заводских упоров устанавливаемых вместе с домкратом . Подойдут деревянные бруски или доски. Нельзя подкладывать кирпичи. Они раскалываются и машина падает. В общем если вы даже потратите целый день на то что бы безопасно подстраховать поднятый автомобиль Это ни чего страшного. И гораздо лучше чем остаться калекой. Извините за отступление. Но спешить нельзя.

Вывесив автомобиль необходимо снять колесо . чтобы демонтировать защитный колпак. Затем колесо необходимо установить обратно.И опустить машину до полного контакта с полом. Это необходимо сделать для того что бы открутить гайку шруса. Она затягивается с большим усилием. И застопорена. В пазе шруса.

Для откручивания потребуется мощный вороток.. На который можно одеть трубу в качестве удлинителя. Именно для и приходится ставить машину на пол, чтобы был упор. И коробка передач не прокручивалась от прилагаемого усилия. После того как гайка открутится автомобиль необходимо вернуть обратно в поддомкраченное состояние, надежно выставить страховочный упор. И снять колесо.

Как заменить ШРУС своими руками

Для замены шарниров вам понадобятся следующие инструменты, детали и материалы:

новый ШРУС;
молибденовая смазка;
новая гайка крепления наружного шарнира;
зубило;
новый пыльник;
выколотка;
молоток;
набор гаечных ключей;
съемник для шаровых и рулевых тяг;
баллонный ключ;
монтировка;
домкрат и подпорка.

Выполнить работу в одиночку трудно. Поэтому попросите друга помочь вам.

Подробная инструкция по замене ШРУСа

Алгоритм действий по замене и ремонту ШРУСа своими руками выглядит так:

поставьте машину на смотровую яму и включите ручник.
ослабьте болты крепления переднего колеса;
поднимите машину домкратом и установите на подпорку;
открутите болты и снимите переднее колесо;
помощник должен нажать тормоз, чтобы предотвратить проворачивание колеса;
полностью выкрутите гайку, удерживающую полуось;
открутите гайку с пальца шаровой опоры;
отстыкуйте шаровую опору, вынув палец из поворотного кулака;
очистите приводной вал;
ослабив хомуты, сдвиньте пыльники ШРУСа вдоль вала;
открутите гайку крепления шарнира рулевой тяги к поворотному кулаку;
отстыкуйте тягу от поворотного кулака;
потяните на себя ступицу колеса, чтобы она снялась со шлицов полуоси;
извлеките внутренний шарнир из КПП, используя монтировку (чтобы не порвать сальник, не вставляйте ее глубоко);

снимите стопорное кольцо с полуоси;
выколоткой сбить шарнир с приводного вала.

Если ШРУС не изношен, а забит грязью в результате разрыва пыльника, его можно восстановить. Для этого нужно промыть деталь бензином, чтобы удалить грязь и смазку. После этого чистые шлицы и шарики нужно смазать молибденовой смазкой.

Установка шарниров производится в последовательности, обратной снятию. При сборке внутреннего шарнира нужно не забыть поставить пластиковую заглушку на конец вала. Шлицы внутреннего ШРУСа должны быть плотно вставлены в полуосевую шестерню коробки передач. Для этого нужно плотно насадить его молотком через смягчающую насадку.

На машину устанавливаются новые стопорные кольца и гайка крепления полуоси. Чтобы последняя не открутилась, после затяжки необходимо загнуть ее край зубилом.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Замена вышедшего из строя оборудования

Замена ШРУСа транспортного средства ВАЗ 2110, расположенного на внутренней, а не внешней стороне, представляет собой простой процесс, потребуется выполнить несколько операций. Конструкция передает вращение от КПП к валу. Работа устройства влияет на безопасность движения, по этой причине обнаружение неисправности ШРУСа выполняется на высоком уровне от земли.

Выполняется операция замены на специальном подъемнике, смотровой яме, что связано с его расположением в нижней части транспортного средства, доступ нужен только в этом положении.

Предварительно потребуется выполнить следующие операции:

Зафиксировать транспортное средство, что выполняется посредством включения четвертой скорости и плотном затягивании ручного тормоза;
Установить противооткатные клинья точно под задние колеса автомобиля, можно вместо них использовать обычные бруски;
Смонтировать защитный колпак агрегата, после чего открутить гайку ступицы, для этого используется монтировка;
После демонтажа ступичной гайки приступить к откручиванию элементов крепления колеса автомобиля;
Вывесить колесо, на котором возникла необходимость в замене узла посредством домкрата.

После обнаружения узла в конструкции потребуется:

Открутить все шесть болтов, в результате агрегат будет удерживать в конструкции один фланец;
Открутить два крепежных болта нижней опоры кулака;
Выполнить поворот рулевого механизма в крайнее положение, агрегат выпадает сам по себе.

После того, как он выпадет, предстоит выполнить простой набор операций, а именно:

Съем пыльника, установленного в составе конструкции;
Снятие стопорного кольца;
Снятие шарнира, установленного на шлицах вала, чтобы не повредить другое оборудование;
Диагностика оборудования и всей системы;
Устанавливается агрегат обратно в предназначенное для этого место.

Что нужно помнить во время обратного монтажа:

На конец вала обязательно необходимо установить пластиковую заглушку;
Перед началом монтажа агрегата обеспечивается укладка требуемого количества смазки;
Установка стопорного кольца выполняется перед установкой механизма на транспортное средство;
После установки привода, он садится в шестерню до полной фиксации, что потребует использования молотка.

Для процесса не потребуется навыков и умений как в отношении других агрегатов. Однако для высокой гарантии выполняемых работ необходимо обратиться к квалифицированным специалистам, в автосервис, где отнесутся к выполнению работы максимально ответственно. Таким образом, получается высокая гарантия надежности качества обслуживания транспортного средства.

Как происходит на ваз 2114 замена внутреннего шруса

Заменил внутренний левый ШРУС. Была проблема при ускорении, а именно щелчки при резком разгоне «под ногами» и при небольшом повороте налево. Так как левый внутренний ШРУС работает при большем углу, заменил именно его. Кстати на форуме упоминали, что машины 2008 года имели дефекты левого внутреннего ШРУСа. Также под замену попали и все пыльники. Почти все имели трещины и малое количество смазки, которая к тому же и подсохла. При замене были некоторые трудности. Гайки были законтрены от души. Так что помогал срывать их зубилом. Поломал один вороток. Также приобрёл съёмник ШРУСов с привода и рулевых наконечников. Их работа меня порадовала экономией времени, ненадобностью помощника и тесов, лишней работой кувалдой.

ШРУС Автоваз.

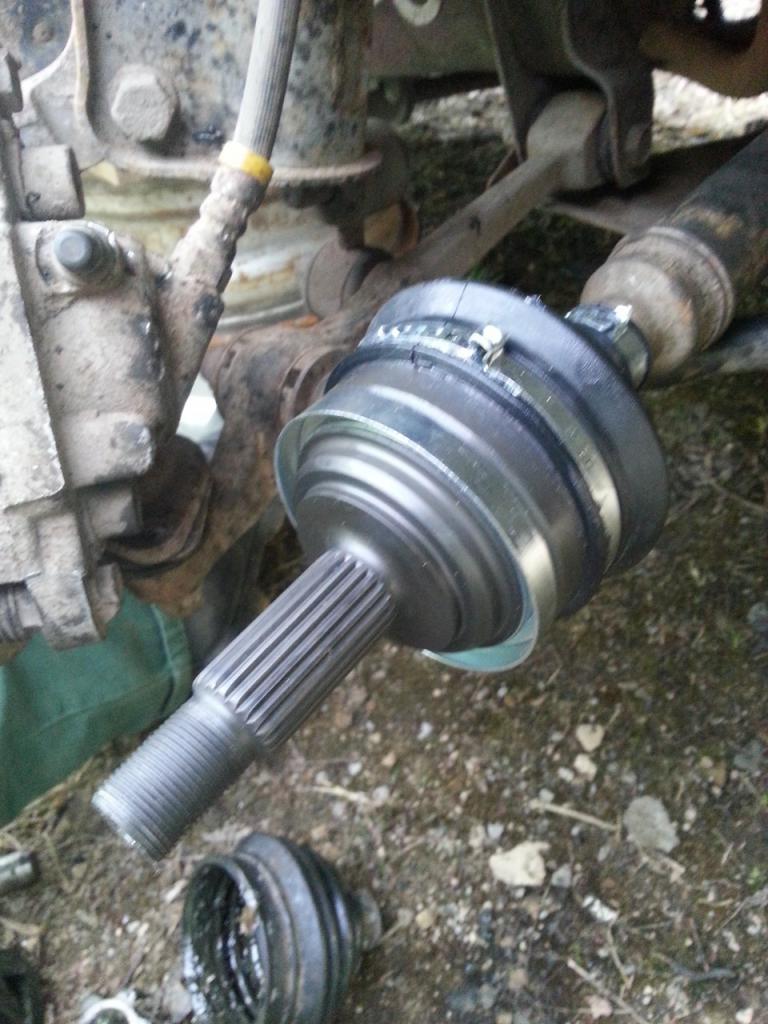

Новый ШРУС уже со смазкой.

Бил зубилом и откручивал таким рычагом. На фото запаска.

Съёмник работает на ура

Как ни крути но рвутся пыльники.

Съёмник ШРУСов тоже показал себя хорошо.

Помыл все бензином.

Промыл бензином и заново собрал. Ещё походят.

Левый привод готов.

Ещё бы одну зиму не выдержали

Правый привод готов.

Это квадрат от воротка «автодело». Купил Торекс и потом со скрипом открутил.

Инструкция по замене пыльника наружного ШРУСа

Перед тем, как поменять пыльник наружного ШРУСа, необходимо позаботиться о наличии смотровой ямы, а также инструментов из следующего списка:

Монтировка;
Домкрат и упоры;
Смазочное вещество;
Щетка по металлу и молоток;
Бензин для промывки;
Набор ключей (стандартных или с головкой).

Замена пыльника внешнего ШРУСа начинается с загона транспортного средства на смотровую яму. Лучше всего поставить 1ю передачу. Далее следует поослабить крепления на колесах, снять чехол и выкрутить ступичную гайку. Однако перед этим понадобится убрать загибы, которые входят в паз. Установив машину на домкрат, следует подставить под колеса упоры и выполнить следующие действия:

Демонтировать защиту картера при ее наличии;
Открутить крепления шаровой опоры;
Минимизировать длину ШРУСа поворотом руля до упора;
Отвести поворотный кулак в сторону и вынуть ШРУС из ступицы;
Снять хомуты и вытащить поврежденный пыльник (его можно разрезать);
Очистить ШРУС от старой смазки;
Сбить гранату с вала (следует стучать молотком по внутренней части ШРУСа через проставку из мягкого металла, чтобы не повредить ШРУС, одновременно вытягивая шарнир на себя).

В случае удачного демонтажа необходимо осмотреть стопорное кольцо на предмет поломки. Также, щеткой по металлу следует очистить привод от ржавчины и других веществ. Далее в гранату набивается смазка, после чего на вал надевается новенький пыльник. С помощью деревянной или резиновой проставки необходимо забить гранату на прежнее место и закрепить хомутами пыльник.

Обратите внимание! Важно не забыть смазать шлицы вала и установить бортики в изначальное углубление

Что делать если “граната” не сбивается

Граната не всегда поддается демонтажу, поэтому часто необходимо приложить больше усилий. Однако не нужно быть фанатичным. Демонтаж с помощью грубой физической силы может привести к повреждению подшипников, располагающихся в коробке передач.

Однако есть еще один метод замены чехла ШРУСа, который подразумевает полный демонтаж всего привода. Однако об этом поговорим через несколько разделов.

Как заменить внешний пыльник ШРУСа без его снятия

Не все знают, что произвести замену внешнего пыльника ШРУСа можно и без снятия ШРУСа. Как правило, такие манипуляции можно осуществлять с моделями отечественного автомобильного производства.

Перед тем, как заменить пыльник ШРУСа без снятия, необходимо обзавестись специальным оборудованием, которое осуществляет растяжку «груши». Изделие представляет собой конструкцию со специальными креплениями и подвижными рычагами, которые соединяются шлангом для дальнейшей подачи сжатого воздуха.

На рычаги надевается сам пыльник, который вскоре растягивается. Владельцу транспортного средства остается только протянуть конструкцию через демонтированную из ступицы гранату и отпустить подвижные рычаги. Процесс не отнимает много времени и сил, поэтому с заменой сможет справиться любой владелец автомобиля.

Самодельное приспособление

Иногда можно произвести замену и без специального оборудования, достаточно воспользоваться подручными изделиями. В качестве приспособления отлично выступит раструб от огнетушителя, который соответствует по размерам.

Широкая часть должна быть надетой на гранату, которая сбивается. Сама груша натягивается на раструб с помощью проворачивания. Лучше всего предварительно обработать шарнир смазывающим веществом.

Возможно, придется приложить немного усилий для проталкивания пыльника. Как только операция принесла успех, необходимо вывернуть его и закрепить. Однако приспособления не всегда есть под рукой у каждого владельца транспортного средства, поэтому может понадобиться помощь специального оборудования или креатив.

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

Включите ручной тормоз, установите противокаты под колеса.
Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы

Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты

Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.

Подведем итоги

Принимая во внимание конструкцию ШРУС и его назначение, становится понятно, что пыльник гранаты играет важнейшую роль. Данный, казалось бы, простой элемент защищает ШРУС от попадания воды и грязи

В свою очередь, нарушение целостности или сползание пыльника приведет к тому, что песок будет действовать подобно абразиву, а вода приведет к коррозии, вымыванию смазки и т.д.

Результат- хруст, быстрый износ и необходимость преждевременной замены наружной или внутренней гранаты. Само собой, чтобы данный элемент служил как можно дольше, за состоянием пыльников гранат нужно следить на каждом ТО. Не допускается даже наличие малейших дефектов в виде трещин, разрывов, деформации и т.п.

Если же были выявлены повреждения пыльника, его необходимо как можно скорее заменить. Игнорирование данного правила приведет к тому, что через небольшой промежуток времени даже исправный ШРУС захрустит, а саму деталь придется менять целиком.

Еще в качестве итога отметим, что подбирать ШРУС лучше известной марки и производителя. Другими словами, правильнее взять более дорогую деталь, чем дешевый аналог малоизвестных изготовителей. На практике, бывали случаи, когда новый и абсолютно правильно установленный ШРУС не выхаживал и 20 тыс. км. Причина — низкое качество детали, дешевые материалы изготовления, не стойкие к износу.

Чтобы избежать подобных проблем, рекомендуется приобретать оригинальные запчасти (ШРУС на ВАЗ) или аналоги, не уступающие или даже превосходящие оригинал по качеству. При этом от покупки более дешевых вариантов лучше сразу отказаться, так как от надежности ШРУСов напрямую зависит не только комфорт, но и безопасность при езде на автомобиле.
