Как поменять ремень генератора Рено Логан самостоятельно

Нам собраться — только подпоясаться

Регулируем натяжение ремня см. Для точной проверки натяжения ремня необходимо обратиться в сервис. Вариант 3 Схема привода генератора на автомобиле Рено Логан без гидроусилителя рулевого управления и без кондиционера: Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека Ослабляем затяжку болта 4 нижнего крепления генератора и болта 2 крепления генератора к натяжной планке.

Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень.

А теперь по теме. Итак всем известны такие поговорки, типа как «скупой платит дважды», «жадность фраера погубит» или «куписукароликсразукогдаменяешьремень — чётыжопишьпадла»?

Ну по крайней мере хоть какие-то из них слышали?

Дак вот меня коснулась последняя поговорочка из этого списка. А дело было так собственно.

А когда брызнул на подшипник ролика ВДшкой, он окончательно спалился своим мерзким свистом. В экзисте заказал новый натяжной ролик фирмы SNR. Ролик пришел и я отправился в гараж. Процедура замены не сложная.

У меня двигатель K7J без кондея и вот ссылка на видео в котором ребя все очень подробно рассказали и основательно разжевали весь этот вопрос: А теперь фоточки новый ролик готов к установке Снял старый ролик. Генератор размещается не там, где обычно.

Ролик Натяжителя Натяжной Ролик Renault Symbol Kangoo Clio Logan

Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт или же его составляющих, например, кольца либо шкива выполняется от коленвала. В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть.

Мой аккаунт

Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов — подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Как обслуживать щетки генератора При выполнении ТО щеток профилактика выполняется также и генератора по следующей этапности: Контактные щетки генератора демонтируются. После извлекаются рычаги шасси это даст пространство при работах с щетками.

После происходит снятие крепежных деталей верхнего каркаса. После происходит демонтаж защиты с картера мотора. Снимая защиту, следует быть аккуратным.

Кроме того, что ДВС двигатель внутреннего сгорания является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор. Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.

Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора. Фотография генератора на Рено Логан в новом кузове Для общего ознакомления.

Как заменить ШРУС (гранату) на Рено Логан: фото, видео, стоимость

Ремонт генератора — бортжурнал Renault Logan Prestige года на DiabloArea

Выбор детали

Опасность купить ширпотреб, который порвется при малейших нагрузках, есть всегда. Если вы не хотите проблем, то замена приводного ремня Renault Logan должна производиться только на оригинальную комплектующую от производителя. Как правило, они имеют самый высокий ценник, но отличаются качеством и долговечностью. Так как существует три модификации мотора, то и ремешков выпускается три вида, отличающихся длиной:

• 7700111671 или 8200833541 – модель для комплектаций с гидроусилителем руля и кондиционером;
• 8200841132 или 8200061673 – для авто с ГУР без системы кондиционирования;
• 8200211651 или 6001548021 – самый короткий ремень для минимальной комплектации с одним генератором.

Обратите внимание, что замены ремня во многих случаях бывает недостаточно. Натяжной ролик нередко выходит из строя. Если вы столкнулись с таким случаем, то можете приобрести один из предложенных вариантов:

Если вы столкнулись с таким случаем, то можете приобрести один из предложенных вариантов:

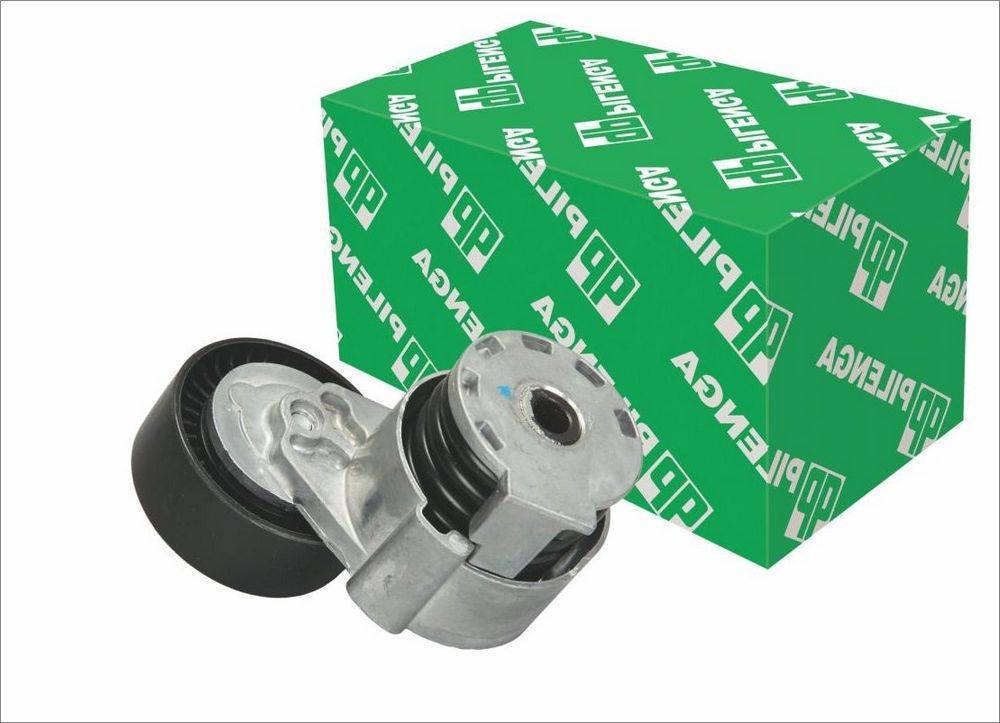

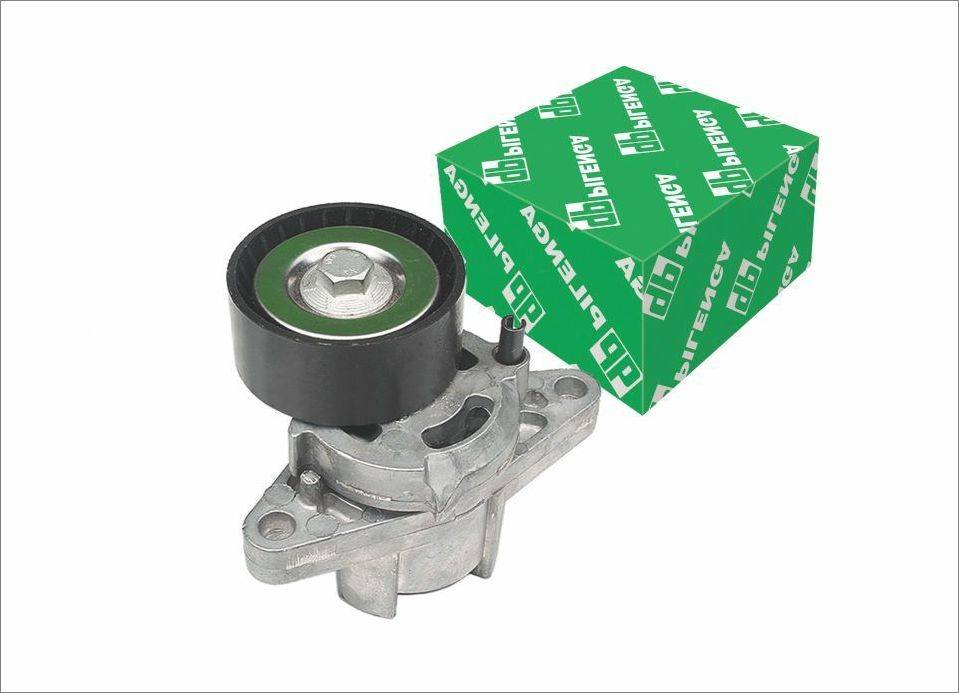

• 8200277606 или 7700102872 – ролик с натяжителем;
• 8200849831 – ролик на кренштейне в виде неразборной конструкции;
• 8200104754 – только ролик.

Если ценник оригинала вас не удовлетворяет, можно изучить массу аналогов. Перед покупкой убедитесь, что ремень действительно подходит под комплектацию вашего мотора. Ведущими производителями являются Contitech, Gates и Bosch.

Предварительно изучите, как выглядит упаковка желанной модели. Выпускается огромное количество дешевых и низкокачественных подделок.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

1. Подготовив все необходимое, снимается переднее правое колесо;
2. Далее нужно снять грязезащитный щиток;
3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
4. Затем в отверстие нужно вставить шестигранник «6»;
5. Выполненные действия позволят ослабить ремень генератора и снять его;
6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Процедура замены на двигателе К4М

Чтобы избежать возможных проблем с мотором замена ремня ГРМ на Рено Дастер должна выполняться не только с высоким качеством, но и своевременно. Многие владельцы этого автомобиля доверяют выполнение этой процедуры мастерам специализированных автомобильных центров. Однако есть и такие водители, которые берутся за дело самостоятельно и выполняют операцию замены вполне успешно.

Перед началом работ необходимо определиться с местом, где будет выполнена замена ремня. Можно работать в гараже над смотровой ямой, на эстакаде или на ровной площадке. Лучше всего иметь над головой крышу, так как погода может испортиться в любой момент.

Кроме новых расходных материалов следует приготовить:

1. Набор гаечных ключей (рожковые, накидные, головки, шестигранники, отвёртки).
2. Автомобильный домкрат.
3. Подставку под кузов автомобиля.
4. Противооткатные башмаки.
5. Приспособление для фиксации распредвалов в неподвижном положении.
6. Ветошь.

Желательно, чтобы рядом был помощник, некоторые операции лучше всего выполнять с помощью напарника. Порядок выполнения работ по замене зубчатого ремня будет примерно таким. Машину устанавливают на месте проведения работы, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные башмаки, открывают капот. Далее следует демонтировать верхнюю опору двигателя с правой стороны. Перед этим нужно несколько приподнять мотор, между балкой и картером уложить деревянный брусок, после этого можно приступить к снятию опоры.

И также из кронштейна опоры извлекают все топливные втулки, жгут с проводами. Теперь понадобится головка на «16», которой выворачивают три болта крепления опоры к крышке клапанного механизма. Та же головка понадобится для снятия болтов крепления опоры к кузову. Чтобы добраться до ремня ГРМ, нужно демонтировать верхнюю защитную крышку механизма. Головкой на «13» выворачивают все болты, снимают верхнюю крышку.

Чтобы снять ремень привода вспомогательных механизмов, нужно приподнять переднюю часть кузова с правой стороны, установить под него подставку, снять переднее колесо. Выворачивают болт крепления шкива коленвала головкой на «18», при этом помощник включает 5 передачу и нажимает до упора педаль тормоза. Можно выполнить стопорение коленвала от вращения, если демонтировать датчик положения коленвала, а в открывшемся отверстии монтировкой удерживать вал за зубья маховика.

Когда болт вывернут, следует снять шкив привода вспомогательных агрегатов, если он не выходит с вала, можно монтировкой поочерёдно с двух сторон отжимать его от блока цилиндров.

Далее снимают нижнюю крышку механизма ГРМ, которая фиксируется 4 болтами под головку на «8». Теперь можно ослабить натяжение зубчатого ремня, снять его с двигателя. Установка нового ремня производится в обратном порядке.

Метки

Добиться эффективной работы двигателя внутреннего сгорания можно в том случае, когда будут правильно установлены фазы газораспределительного механизма. Поэтому в самом начале работ поршень первого цилиндра устанавливают в положение верхней мёртвой точки. Каких-либо меток на приводе ГРМ производитель моторов не наносит. Поэтому коленвал в положении верхней мёртвой точки следует зафиксировать специальным фиксатором

Какие могут быть проблемы

• Признаков возникновения неисправности бывает нехарактерный свист из подкапотного пространства (это свистит ремень). Это говорит о том, что скорее всего шкив и ремень имеют сильный прогиб, поэтому, используя инструмент натяжение ремня усиливается, что устранить свистовые звуки. Но при возникновении звука при дефекте регулятора или других проблем – требуется установка нового механизма.
• Самый радикальный вариант для устранения свиста – установка нового ремня и шкива.
• Свист возникает и на деталях с поломанным регулятором. При возникновении свиста и установлении неисправности регулятора данный агрегат снимается со штанного места и устанавливается.
• Также причиной сбоев в работе является неисправность подшипниковых элементов. Они ломаются по разным причинам. Владелец французского авто Рено Логан объемом на 1.6 л с ГУР при установке новой комплектующей должен отталкиваться от советов автоконцерна Рено при покупке новой детали.

Рено отдает предпочтение в этом вопросе генераторам и ремня компании Bosch. Именно такие комплектующие и узлы монтируются базов на седан. Сейчас можно найти множество альтернатив, но для нормальной работы следует ставить именно комплектующие Bosch.

Инструкция по замене

На автомобилях таких модификаций натяжение ремня генератора происходит механизмом пружинного типа, т. е. он постоянно давит на ремень. Поэтому, чтобы его снять, нам нужно прижимной механизм отвести в сторону. Для этого воспользуйтесь рычагом, например, отверткой.

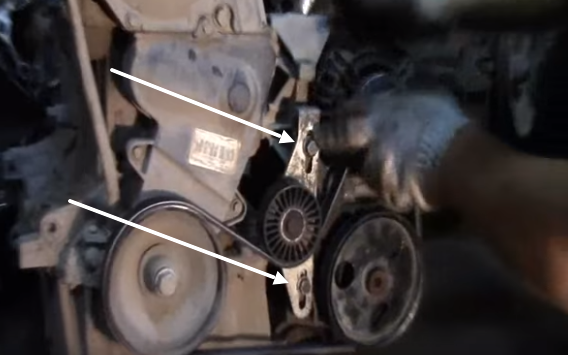

Чтобы отпустить болт, который держит механизм, воспользуйтесь ключиком на 13. А так как доступ к механизму сверху затруднителен, то снимем колесо вместе с защитным кожухом. Это упростит нам задачу по доступу к прижимному механизму.

Защитный кожух снимается легко, он закреплен на клипсах.

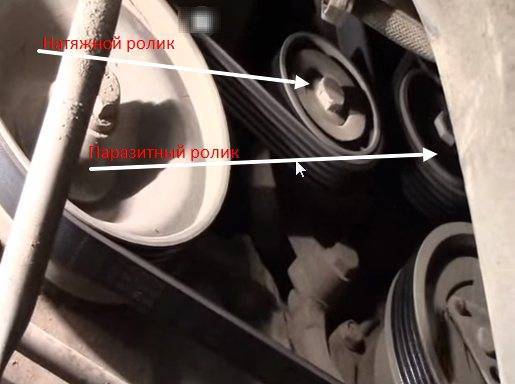

Ключом на 13 (накидным) отводим натяжной ролик в сторону. Если не получается, помогаем рычагом-отверткой.

После произведенных действий ремень легко снимается с места. Теперь, когда старый ремень извлечен, нужно туда поставить новый. Как это легче сделать, рассказано  чуть ниже. Чтобы было удобнее рассказывать и показывать, все действия  проводятся на снятом двигателе. Так фотографии получаются более понятными и лучше видны нюансы работы.

Первый шкив, на который надевается ремень, это шкив  гидроусилителя руля.

Дальше ремень охватывает транзитный ролик.

После этого ремень пропускаем через натяжной ролик, генератор и накидываем на шкив кондиционера и коленвала.

На шкив коленчатого вала ремень накидывается последним, после того как натяжной ролик отведен в сторону.

При установке ремня обратите внимание на немаловажную деталь. На моторах такой модификации шкивы идут шестиручейковые, т

е. на каждом шкиву есть по шесть проточек. А ремень, который на эти моторы ставится – пятиручейковый, на нем пять бороздок. Поэтому внимательно следите, чтобы ремень был одинаково размещен на всех шкивах.

Лишняя, шестая бороздка должна быть на всех шкивах с одной стороны. Вроде бы это мелочь, но при интенсивной и частой эксплуатации двигателя неправильно расположенный ремень сотрется намного быстрее. Лучше пустой ручеек оставлять на всех шкивах с его внутренней стороны.

Важно перед установкой нового ремня проверить состояние шкивов и роликов. После извлечения старого ремня на шкивах и роликах остаются его частицы

Они мешают полному соприкосновению нового ремня с поверхностью шкивов и роликов, не обеспечивают полную передачу вращения и создают условия для проскальзывания ремня.

Кроме того, что ремень на грязных шкивах может проворачиваться и не обеспечивать полного соприкосновения, он еще и быстрее расслаивается, так как площадь поверхности грязного шкива не идеальна

Выбирая новый ремень важно придерживаться рекомендаций, которые дает производитель автомобилей

На моторах устанавливаются шкивы с разной шириной и количеством ручейков. А несоответствие ширины и количества ручейков шкива и ремня приводит к плачевным последствиям

Это важно при дальних поездках, когда автомобиль вдали от цивилизации, и приобрести новый ремень или обратиться на станцию технического обслуживания возможности нет

Приобретая ремень ГРМ, не стоит экономить. Отдавайте предпочтение проверенным производителям, которые гарантируют качество и полное соответствие техническим требованиям, даже если цена на такой ремень больше, чем у конкурентов.

Ещё кое-что полезное для Вас:

• Как проверить генератор на машине: не снимая, с помощью мультиметра
• Почему автомобильный генератор не дает зарядки на аккумуляторную батарею
• Почему вибрирует кузов на Рено Логан — ищем причину в опоре двигателя

Выбирая проверенного производителя, покупатель обеспечивает долгую и надежную работу определенной детали и экономит средства. Переплатив в начале, он получает деталь (в данном случае ремень ГРМ), которая работает иногда вдвое дольше, чем дешевая.

Проверка и регулировка натяжения

Усилие должно составлять 98 Н, а прогиб – примерно 7 мм. Надавливать следует пальцем практически во всю силу.

Проверяем ремень генератора

Если ремешок отрегулирован верно, он не будет издавать посторонних шумов, в том числе при включении зажигания вхолостую. Если в комплектации есть кондиционер, отрегулировать натяжение нет возможности, потому автомат надо отремонтировать либо заменить. Без наличия автоматики все гораздо легче. Как правильно натянуть:

• 5K 1110: винтики, фиксирующие кронштейн, надо расслабить. Регулировочный винтик вернуть на нужное место. Выполнить натяжку и зафиксировать крепления обратно.
• 4PK 718: затянуть верхний крепежный винтик, проверить натяг, снова ослабить винтик и так далее, пока все не придет в норму. Крепеж окончательно затянуть в последнюю очередь.

Натяжение приводного ремешка Рено Логан трудно выполнить правильно, если укомплектовка без ГУРа. Тогда подгонка может потребовать до 40 мин.

Замена ремня на Logan с ГУР, но без кондиционера

Для проведения замены на силовом узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен. Он необходим, когда устанавливается новый генератор. На 16-ти клапанных системах подобная компоновка большая редкость. Процесс ремонта выполняется в несколько действий:

• В моторном пространстве на Рено Логан в 1.6 л следует сжать сильно ремень генератора и проверить его натяжение, а также определить степень пригодности подшипников в дальнейшем. В случае необходимости произвести натяжение. При избыточном натяжении, придётся ослабить винтовые крепежи.
• Немного попускается регулировочный винт, а не затягивается, чтобы выполнить замену подшипника и ролика для снятия избыточного напряжения.
• Затем производится замена всех запчастей, а конкретно: выполняется установка всех новых комплектующих и сборка происходит по обратной схеме, подтягиваются детали, как видно из обзора, а также диагностируется корректность работы регулятора.
• Для того чтобы работы ремонтного плана производились с высокой надежность автоконцерн Рено предлагает использовать тестер и схему для замеров параметров сети. Это позволит более четко определить целесообразность установки нового ремня, а также оценить эффективность работы узла.

Как поменять ремень генератора на Рено Логан самому?

Назначение генератора – обеспечение электрической энергией все системы автомобиля. Для этого его ротор должен постоянно вращаться. Это осуществляется за счет ременной передачи между коленвалом и генератором. Когда ремешок рвется, то автомобиль не может самостоятельно передвигаться. Поэтому необходимо следить за состоянием ремня, чтобы не было неприятных сюрпризов в дороге.

Когда пора менять?

Обследование ремешка генератора Рено Логан заключается в визуальном осмотре его внешнего вида, проверки степени его натяжения. Ремень подлежит замене, если обнаружены следующие дефекты:

• расслоение боковин;
• трещины;
• износ зубьев и поверхности;
• выкрошенные участки;
• масляные следы.

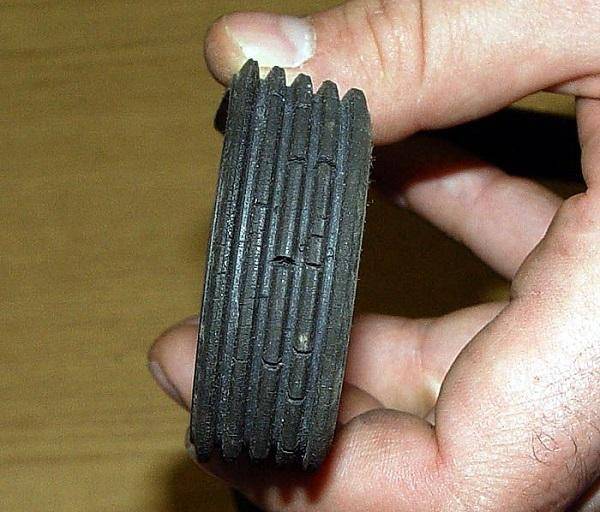

Старый ремешок с трещинами Обтрепанные края могут появиться по причине неправильной установки ремешка. Масляные следы, как правило, являются следствием протекания сальников коленчатого вала. Из-за их наличия изделие проскальзывает на шкиве, нет достаточного сцепления, ротор не вращается в полную мощность.

Натяжение также играет большую роль в качестве вырабатываемой электроэнергии, когда оно слабое, то ремешок проскакивает и генератор работает не в полную силу. При этом можно услышать, как ремень свистит. В морозную погоду изделия из резины становятся тверже и даже при хорошей натяжке резиновая деталь свистит, когда заводится двигатель. С течением времени ремешок растягивается, поэтому следует следить за его натяжением. Если это возможно, то его нужно подтянуть с помощью натяжителя. Если он растянулся по причине износа, то изделие следует обязательно менять на новое.

Процесс замены

В зависимости от условий эксплуатации, качества расходника и манеры езды замена ремня может выполняться через разное количество тысяч километров пробега даже для одной и той же модели. В городских условиях из-за постоянных остановок и стартов ремень изнашивается быстрее.

Необходимые инструменты

Если при осмотре обнаружены дефекты, то ремень нужно менять. Для этого нужно подготовиться, приготовив:

• набор ключей;
• шестигранник;
• домкрат;
• новый расходный материал.

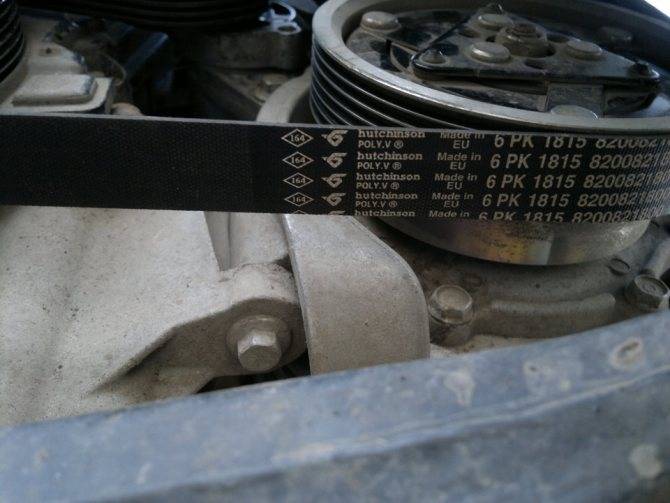

Расходный материал для Рено Логан Большое значение на продолжительность эксплуатации изделия оказывает его качество. Поэтому приобретать следует оригиналы проверенных производителей. Некачественный ремень может быстро обтрепаться, растянуться, порваться в дороге и придется менять его раньше, чем исчерпается его ресурс.

Этапы

1. В первую очередь следует обесточить авто, сняв отрицательную клемму с аккумулятора.

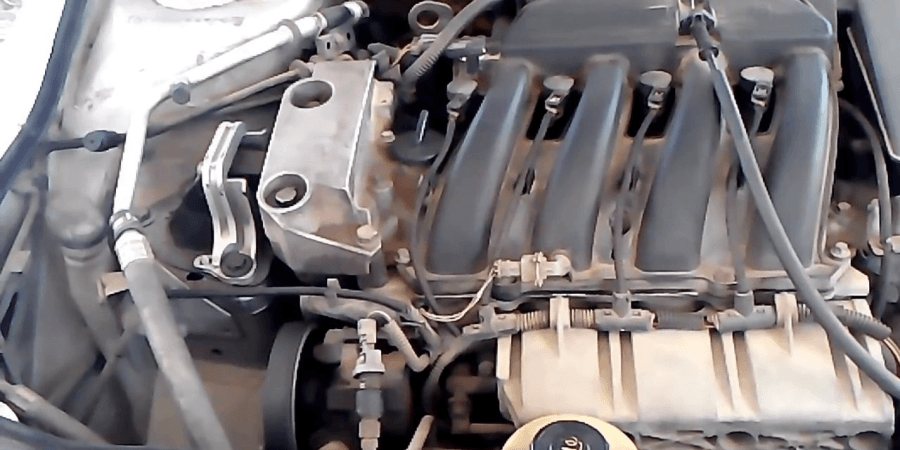

Моторный отсек Рено Логан

• Далее необходимо снять переднее правое колесо.
• Затем демонтируется щиток, защищающий моторный отсек от грязи.

  Снимаем передний правый подкрылок

• Далее нужно совместить кронштейн натяжного ролика с отверстием в его корпусе. Для этого ключом на «13» проворачиваем болт крепления натяжителя против хода часовой стрелки.
• Далее в отверстие вставляется шестигранник на «6».
• Ремень генератора ослаблен и его можно снимать.
• Вместе с ремешком следует менять натяжной и опорный ролики. Для снятия опорного надо открутить крепежный болт ключом на «13».
• Натяжной ролик крепится двумя болтами, которые нужно открутить, чтобы его снять.
• Если при осмотре снятые ролики не имеют дефектов, их можно установить обратно, но желательно заменить.
• После установки новых роликов можно менять ремешок генератора.
• Сначала его надо надеть на шкив насоса гидроусилителя руля, затем завести за опорный и натяжной ролики, накинуть на шкив генератора, шкив компрессора кондиционера и в последнюю очередь натянуть на шкив коленвала.

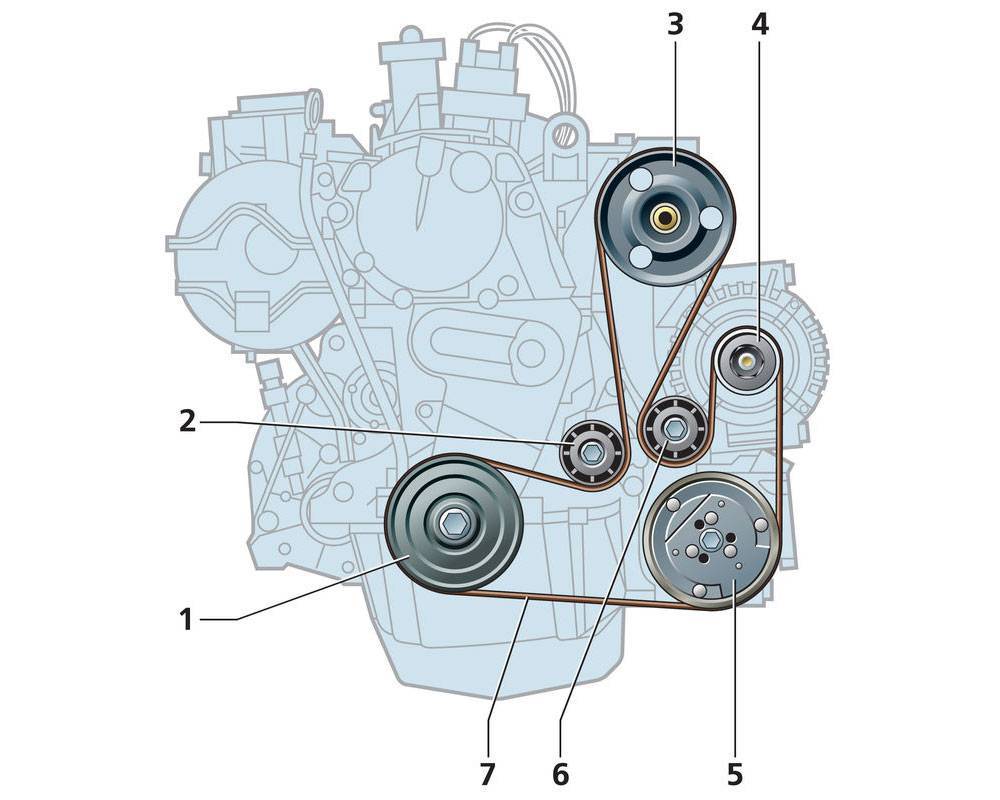

  Схема правильного расположения расходника При укладывании изделия, нужно следить, чтобы ремешок ложился на диски дальше от силового агрегата. Если бороздок на изделии меньше, чем на шкиве, то свободные должны находиться ближе к двигателю. После того, как ремень будет надет на все диски, нужно отрегулировать его натяжение согласно указаниям руководства по эксплуатации Рено Логан с помощью натяжного ролика. Поворот против часовой стрелки дает возможность подтянуть изделие, по направлению движения часовой стрелки – ослабить. После этого затягивается болт крепления натяжителя.

  Проверяем натяжение изделия

• На последнем шаге надо подключить клемму «минус» к аккумуляторной батарее.

После замены всех расходных материалов следует завести двигатель и проверить его работу. Не должно быть слышно никаких посторонних звуков в виде свиста. Если все работает исправно, на этом замена ремешка генератора на Рено Логан заканчивается. В течение последующей эксплуатации следует регулярно проверять натяжку ремешка генератора и при необходимости подтянуть.

В этом видео показано, как снять и правильно менять ремень генератора на Рено.

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму. Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах

Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл

Замена на авто с ГУР и кондиционером

Обычно такая комплектация встречается в моторах 1.6, реже в 1.4. В этом случае замена самая сложная, так как приходится продевать ремень через дополнительные шкивы. Для замены выполните следующие действия:

Наденьте накидной ключ или головку «на 13» на крепежный болт натяжного ролика. Преодолевая усилие, открутите крепеж.
Зафиксируйте кронштейн ролика

Для этого необходимо в его отверстие вставить шестигранник на 6 миллиметров.
Осторожно снимите ремень со всех шкивов.
Если предполагается замена роликов приводного механизма, то с помощью ключа на 13 необходимо открутить болт и убрать защитную крышку. После этого достается и сам ролик

По аналогичной технологии демонтируется натяжной ролик
Обратите внимание, что он снимается с кронштейном.
Установите новые ролики на место.
Далее следует уложить ремень на все ролики, как он был одет до этого. Обратите внимание, что шкивы вспомогательных устройств – шестиручьевые, а ремень имеет пять ручьев
Укладывайте ремешок так, чтобы он был смещен к внутреннему краю, а наружный ручей оставался свободным.
Прокрутите за коленчатый вал весь привод три оборота, чтобы ремень сел на шкивы.

Основные сложности – сделать все правильно в ограниченном пространстве.

На остальных моделях

Инструкция для моторов только с ГУР или без каких-либо дополнительных систем аналогична вышеописанной за тем исключением, что вам придется устанавливать ремень на меньшее количество шкивов. В модели только с генератором необходимо ослабить крепеж самого генератора, чтобы уменьшить натяжку и достать ремень.
