Замена шаровых опор на Рено Логан со снятием без снятия рычага

Какие подготовительные работы необходимо провести

Замена шаровой опоры «рено логан»: как проверить, выбрать и поменять пошагово Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.

• снять колесо;
• снять суппорт;
• открутить и выбить шаровую опору;
• снять рычаг (при первом методе);
• выпрессовать старую опору;
• впрессовать новую;
• собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки. Демонтируйте суппорт.
2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую. Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.
3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится). Если старый пыльник цел, лучше сохранить его.
4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно. Будьте внимательны при работе с посадочным гнездом шаровой.
6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Подготовительные этапы

Если узел износился или повредился, его придется менять. Не существует ремкомплектов на такой случай, с помощью которого можно восстановить старую шаровую.

Для начала стоит обсудить выбор нового элемента. На рынке предлагается много вариантов. Но чаще всего встречаются 3 бренда, выпускающих шаровые для Логанов 1 и 2 поколения:

• Febi. Обходите такие шаровые стороной. Очень много проблем, низкое качество и множество негативных отзывов. Автомобилисты врать не будут. Почему такой продукт представлен на рынке, сказать сложно;
• TRW. Позиционируется как оригинал для Логана и ему подобных. Хороший вариант по соотношению цены и качества. Особых нареканий нет, потому пользуется популярностью;
• Lemforder. Отличное немецкое качество за адекватные деньги. Если попадете на оригинал, то вам повезло. Проблема в том, что за последнее время количество подделок увеличилось в несколько раз.

Если с новой шаровой определились, можете собирать инструменты. Обычно здесь достаточно стандартного набора инструментов.

Весь ваш набор ремонтника будет состоять из:

• молотка;
• пары рожковых ключей (16 и 18 размеры);
• торцевого ключа на 30;
• плоской отвертки;
• специального съемника (есть не у всех, потому не является обязательным).

Плюс возьмите спецодежду, сделайте удобный подход к машине, качественное освещение. Для настроения включите приятную музыку, поскольку повозиться вам точно придется.

Замена

Если у вас все готово, можно приступать к работе. Скажу сразу, что замена осуществляется при вывешенной передней части машины. То есть следует поднять передние колеса. А для этого подойдет подъемник, либо надежный домкрат.

Опору можно менять в сборе с рычагом, либо же без снятия рычага. Поскольку мы сегодня говорим конкретно про шаровую опору, рычаг трогать не будем.

Кстати, обращаясь на СТО, вам придется заплатить минимум 1000 рублей за такую работу. Добавьте сюда ряд дополнительных мероприятий, попытки развода со стороны сотрудников автосервиса и расходные материалы, и получите в лучшем случае 1500-200 рублей. При самостоятельной замене придется потратиться только на новую шаровую.

Пошагово работа проводится следующим образом:

• Подготовьте все необходимые инструменты и материалы, чтобы не приходилось бегать из одного конца гаража в другой;
• Поднимите переднюю часть своего Логана, снимите с нужной стороны колесо и демонтируйте суппорт;
• В поворотном кулаке имеется крепежный болт, удерживающий шаровой палец. Его нам также придется извлечь;
• Теперь извлекается сам палец. Делается это из отверстия в кулаке;
• Обязательно убедитесь, что при снятии и обратной установке поверх пыльника логановской шаровой на нем (то есть пыльнике) имеется кольцо из пластика. С его помощью предотвращается протирание пыльника о кулак. Тем самым увеличивается срок службы узла;
• Выполнив предыдущие этапы, вы добрались до выпрессовки шаровой из рычага;
• Стяните пыльник и проверьте, на месте ли стопорное кольцо;
• Под корпус логановской шаровой нужно подложить чашку-оправу чуть большего размера (диаметра), и подпереть опору;
• Выпрессовывается или выбивается элемент молотком. Но будьте аккуратнее при нанесении ударов;
• Посмотрите на состояние отверстия рычага. Если есть трещины или деформация, придется менять;
• Для обратной запрессовки уже нового элемента удобно использовать головки 34 или 36 размера;
• Вставьте деталь в отверстие и запрессуйте все тем же молотком;
• Соберите узел, действуя в последовательности, обратной демонтажу.

Настоятельно рекомендую перед проведением подобных работ изучить руководство по эксплуатации к вашему Логану, посмотреть все инструкции и рекомендации от производителя. Для наглядности есть множество видео уроков, которыми также не лишним будет воспользоваться.

Процедура не самая простая, но и в плане ремонта ее нельзя назвать чрезмерно сложным мероприятием. Будьте аккуратными, последовательными и внимательными. Тогда все обязательно получится.

Всем спасибо! Подписывайтесь, задавайте вопросы и оставляйте комментарии! Мы всегда рады общению с вами!

Замена Рычага Шаровой Опоры На Рено Логан ~ VESKO-TRANS.RU

Как поменять шаровые опоры на Рено Логан?

Если автомобиль, в нашем варианте Рено Логан, находится в неизменной эксплуатации, смена шаровых опор

должна осуществляется вовремя, непринципиально, без помощи других ли вы станете проводить данные ремонт либо доверитесь спецам. Когда, поменять шаровую опору не в такой мере уж и трудно, главное, соблюдать поочередный ход работ для удобства снять рычаг фронтальной подвески. Однако обо что остается сделать нашему клиенту все по порядку.

Почему конкретно шаровой опоре уделяется столько внимания.

Нашему клиенту остается что существует, что условия эксплуатации автомобиля оказывают влияние на состояние данного узла самым конкретным образом, а потому что состояние дорожного покрытия в нашем государстве часто не самое наилучшее, то шаровые опоры приходят в негодность резвее, чем мы и производитель этому рассчитываем.

Диагностика шаровых опор на Рено Логан

Диагностику шаровой (она непременно должна проводить на подъемнике, чтоб колеса машины находились в подвешенном состоянии) на Рено Логан следует начинать с проверки состояния не только лишь самих шаровых опор, да и всей подвески целиком

При всем этом повышенное внимание необходимо уделить:

• тем элементам, на страницах которых бывают вариации появляться механические повреждения, к примеру, рычагам;
• резинотехническим изделиям (резинометаллическим шарнирам, шаровым шарнирам подвески, резиновым подушкам, верхней опоре фронтальной стойки), при наличии на данных элементах разрывов, трещинок, скручиваний и т.п. изъянов, эти детальки следует поменять;
• всем наконечникам, ну и понятно, самим шаровым опорам.

Замена рычага подвески и шаровой опоры на Сандеро, Логан

Меняем на Сандеро

,Логан в домашних условиях без подъемника и ямырычаг подвески передний в сборе сшаровой .

Чиатйте также: Как Снять Спинку Заднего Сиденья Мерседес 124

Далее проверка передней подвески производится следующим образом.

• Втулки стабилизатора проверяются в местах крепления к подрамнику и рычагам подвески.
• Пыльники шаровых осматриваются на предмет износа (при наличии надрывов проводится замена шаровой в сборе).
• При выжатой педали тормоза проводится покачивание колеса по вертикали. Наличие люфта также свидетельствует о том, что шаровую нужно менять.

Необходимые инструменты

Допустим, в результате диагностики было выявлено, что замена шаровой опоры вам необходима, тогда для возможности осуществления дальнейших работ потребуется подготовить следующий инструмент: молоток, ключ «на 13», плоскую отвертку, рожковые ключи «на 16» и «на 18», а также ключ торцовый «на 30».

ЭТО ИНТЕРЕСНО: Снятие бампера рено дастер

Непосредственно процесс замены

• Машина ставится на ручной тормоз, задние колеса блокируются. Передняя часть авто поднимается домкратом и устанавливается на козлы. Теперь нужно демонтировать колеса.
• С верхнего и нижнего болта откручиваются гайки, которые располагаются на креплении соединительной тяги (ее также демонтируют). Затем выкручивается гайка, удерживающая болт крепления штанги поперечной устойчивости. Вытягивается болт.
• После откручивается болт самой шаровой. Из поворотного кулака вытягивается ее палец. Болт с переднего и заднего сайлентблока также снимается.
• Снимается рычаг передней подвески, теперь можно заменять и саму шаровую.
• Демонтируется пыльник шаровой и металлическое кольцо фиксации. С помощью молотка шаровая выбивается. На ее место устанавливается новая деталь – так, чтобы пазы шлица и зубья шаровой совпадали.

Все остальные действия осуществляются в обратной последовательности, с учетом того, что в идеале замена

шаровых опор Рено Логан должна проводиться вместе с заменого рычага.

Что влияет на цену ремонта ходовой части Рено Логан

Многих потенциальных клиентов отпугивают якобы высокие цены на СТО. Так ли это? Попробуем разобраться в этом вопросе на примере нашего автосервиса. Большинство автовладельцев не знают о системе ценообразования СТО. При удалении этого пробела знаний отношение к выполнению работ на автосервисе у основной массы автолюбителей меняется в пользу СТО.

Наш автосервис формирует цены на ремонт по принципу прозрачности. Иначе и быть не может – клиент должен видеть, за что он платит. При ценообразовании мы используем следующие составляющие:

1. Объем выполненных работ;
2. Марка машины;
3. Категория заказа;
4. Участие клиента в обеспечении запчастями для ремонта.

Перед тем как взять заказ в работу, механик-приемщик обсуждает с владельцем машины все вопросы, связанные с ремонтом. После диагностики до сведения клиента доводится перечень операций, которые необходимо провести на его авто. Одновременно уточняется способ обеспечения ремонта запчастями. Если их поставляет клиент, восстановление обойдется дешевле, но в этом случае наши мастера не ручаются за качество деталей. Цена планового ремонта ниже, чем срочного.

Наличие скидок и постоянно проводимые акции существенно снижают общую стоимость ремонта.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Откручиваем болт крепления шаровой опоры от поворотного кулака. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

После откручивания если болт не вынимается от руки, помогаем ему выйти выколоткой по размеру.

3. Теперь нам нужно вынуть палец шаровой из кулака. Для этого берем плоскую отвертку и слегка забиваем ее в клин где стоял болт крепления. Этим действием мы «разбудим палец». Далее берем трубу вставляем в рычаг и отжимаем трубу вниз пока не выйдет палец. Если палец не выходит, можно немного помочь молотком в тот момент когда дали напряжение на трубу. Молотком нужно стучать по рычагу в сторону куда выходит палец.

4. Если у вас Логан со стабилизатором, то необходимо открутить стойку стабилизатора. Держать нужно сверху рычага под Torx T40 и снизу рычага открутить гайку на тринадцать.

5. Отводим защитный кожух в сторону чтобы получить доступ к болтам крепления рычага. Клипса резьбовая. Откручивается от руки.

6. Откручиваем отмеченные ниже гайку и болт. Они крепят тягу. Гайка на рычаге под ключ на восемнадцать, верхний болт под ключ на тринадцать.

После откручивания, снимаем тягу.

7. Выкручиваем два болта крепления рычага и снимаем рычаг.

Обратите внимание, передний болт крепежа рычага длиннее чем задний. Длиннее из-за того что на нем крепиться еще и тяга

8. Проверьте состояние шаровой опоры, и измерьте отверстие на рычаге под стойку стабилизатора. Отверстие не должно быть больше 16 мм, допускается максимум 1 мм износа. Если у вас отверстие нормальное и живая шаровая тогда есть смысл менять сайлентблоки. Если у вас из выше перечисленного что-то не в порядке, то рычаг дешевле и выгоднее поменять в сборе.

Если следовать рекомендациям производителя, то вообще рекомендуют всегда менять рычаг в сборе.

9. Перед выпресовкой сайлентблоков замеряем их вылет как показано на фото ниже. Новые нужно посадить примерно так же, 1-2 мм допускается.

Подбираем оправку чтобы она упиралась вокруг сайлентблока в рычаг. Подбираем головку по размеру сайлентблока. Зажимаем это дело в тиски и выдавливаем сайлентблок в оправку. Если сайлентблок до конца не вышел, помогаем ему немного молотком.

Проделываем эту процедуру с двумя сайлентблоками.

10. Смазываем немного маслом наружную часть сайлентблоков. Далее подбираем по размеру головки, чтобы одна головка давила на обойму сайлентблока, а в другую он входил. Зажимаем это в тиски и контролируя размер, запресовываем.

Расстояние от начала сайлентблока до кромки рычага примерно 7 мм. Если у вас сайлентблок зашел не совсем ровно, ничего страшного. На новых оригинальных рычагах они частенько стоят не ровно.

11. Производим обратную сборку. Из нюансов сборки стоит отметить что болты крепежа сайлентблоков рычага нужно затягивать с ямы когда колесо нагружено.

Еще обратите внимание на болт крепежа пальца шаровой опоры. Смотрите чтобы резьба была не потянута. Если болт испорчен, его нужно менять только на оригинальный болт

Я думаю ненужно пояснять что будет если лопнет болт крепления пальца шаровой. Момент затяжки болта шаровой 60 Н.м

Если болт испорчен, его нужно менять только на оригинальный болт. Я думаю ненужно пояснять что будет если лопнет болт крепления пальца шаровой. Момент затяжки болта шаровой 60 Н.м.

Больше никаких нюансов по сборке нет, все в обратной последовательности. У кого вопросы, задаем ниже в комментарии.

Какие подготовительные работы необходимо провести

Замена шаровой опоры «рено логан»: как проверить, выбрать и поменять пошагово Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.

• снять колесо;
• снять суппорт;
• открутить и выбить шаровую опору;
• снять рычаг (при первом методе);
• выпрессовать старую опору;
• впрессовать новую;
• собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки. Демонтируйте суппорт.
2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую. Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.
3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится). Если старый пыльник цел, лучше сохранить его.
4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно. Будьте внимательны при работе с посадочным гнездом шаровой.
6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Как можно проверить шаровую опору на Рено Логан видео

Современное диагностическое оборудование для подвески в виде стендов не всегда способно определить, в каком состоянии находятся опоры. Поэтому, можно прибегнуть к простым, но эффективным методам. Суть их сводится к слуховой и тактильное диагностике (на ощупь):

1. Чтобы проверить шаровые на слух, необходим помощник. Один человек должен раскачивать автомобиль, а другой − прислушиваться к возможным стукам.
2. Помощник нажимает до упора педаль тормоза, а в этот момент проверяющий должен взяться за верхнюю и нижнюю части колеса, покачивая его. При наличии люфта можно говорить об образовании зазора в шаровой опоре. Узел нужно заменить на новый.
3. Проверяющий прикладывается свой ладонью к корпусу узла таким образом, чтобы одновременно захватить сам корпус и палец. В этот момент помощник начинает покачивать колесо − если чувствуется люфт, то необходима замена опоры. Стандартный радиус колеса на Рено Логан 15!

4. Вывесить автомобиль на подъёмнике либо на домкрате и осмотреть снизу шаровую опору. При повреждении пыльника (защитного резинового чехла) узла, необходима менять шаровую. Также не забудьте провести осмотр пыльника ШРУСА, если он повреждён, то необходима его замена. Если грязь успела попасть в механизм «гранаты», то потребуется замена и шруса.

   Порвался пыльник — это отчётливо видно

Замена рычагов рено логан своими руками — Автомастер

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

Рычаг передний левый

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

ЭТО ИНТЕРЕСНО: Замена сайлентблоков рено логан

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

1. Переднее колесо поддомкрачивают и снимают;
2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку; Основная тяга – трубка и гайки
3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз; Предпоследний шаг по демонтажу
5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

• 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
• 3, болт и гайка основной тяги – 62 Н*м;
• 8, гайка крепления тяги к кузову – 21 Н*м;
• 12, гайка на шпильке стабилизатора – 14 Н*м;
• 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Шаровая опора (не Рено)

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

Регламентные операции:

Проверка состояния ходовой части и трансмиссии

Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега. На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей. Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.

Используйте подставки только заводского изготовления. Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался — то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене. Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.

Отжимая большой отверткой или монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.

Шаровые опоры с порванными или потрескавшимися чехлами заменяем. Для проверки сайлент-блока рычага передней подвески…

…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока, с одной стороны, и подрамником и головкой рычага, с другой стороны сайлент-блока… …и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлент-блока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.

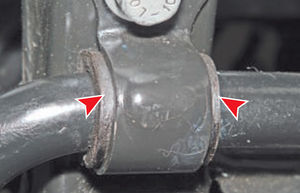

Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить. Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…

…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу. Для проверки состояния сайлент-блока рычага балки задней подвески…

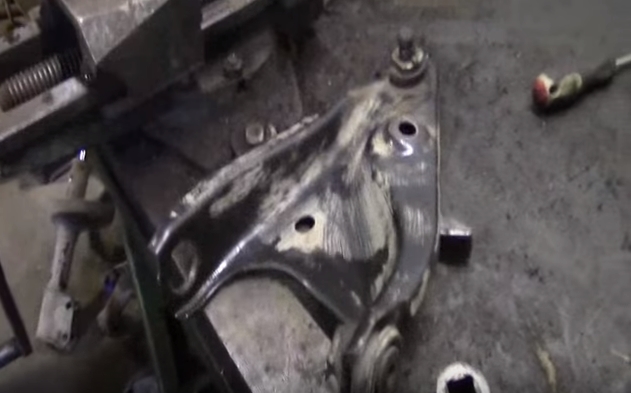

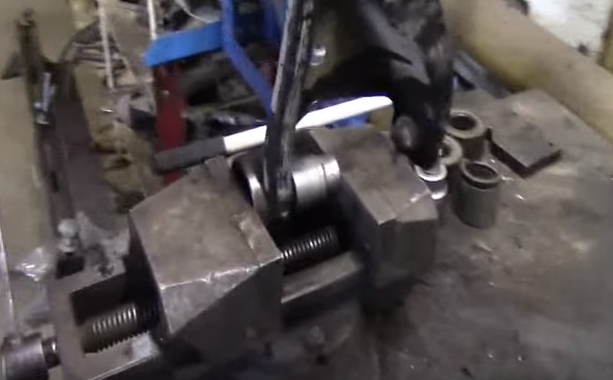

…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок. Проверяем состояние пружин и амортизаторов…

…передней…

…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. Поочередно вращая и поворачивая передние колеса…

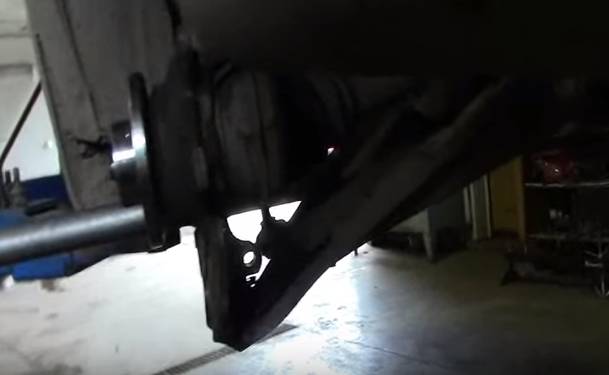

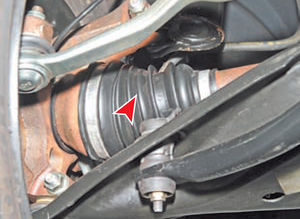

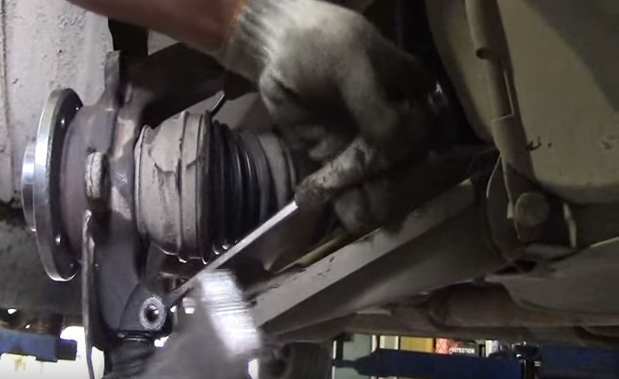

…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Чехол внутреннего шарнира привода левого колеса должен быть герметично закреплен на картере коробки передач.

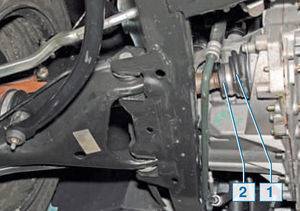

Подтекание масла из коробки передач через чехол 1 и сальник 2 внутреннего шарнира привода левого колеса не допускается. Проверяем отсутствие течи масла из коробки передач…

…через сальник корпуса внутреннего шарнира привода правого колеса. При наличии течи заменяем сальник.

В итоге

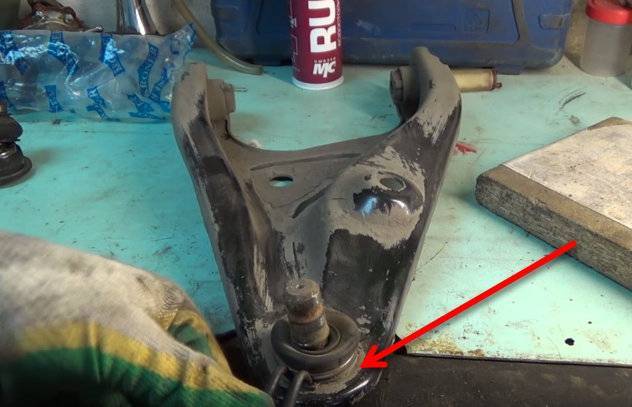

Процедура смены сферического шарнира не настолько проста, как замена охлаждающей жидкости на Renault Logan, но вполне реализуема обычным автомобилистом. И все же каждый из них мечтает продлить срок службы этой детали подвески. Для этого нужно периодически инспектировать состояние защитного пыльника.

При осмотре особое внимание уделять потертостям, трещинам и любым другим механическим повреждениям резинового элемента. Если что-либо из перечисленного обнаружено, то следует не только сразу сменить пыльник, но и проверить люфт в узле путем его вертикального перемещения. При его наличии следует предполагать установку нового шарнира

При его наличии следует предполагать установку нового шарнира.
