Замена топливного фильтра на ВАЗ-2114: 8 клапанов, инжектор

ЭЛЕМЕНТ ТОНКОЙ ОЧИСТКИ

Первым делом рассмотрим, как происходит на ваз 2115 замена бензофильтра тонкой очистки:

После того, как закатили авто на эстакаду, следует сбросить избыточное давление внутри топливной магистрали
В топливной системе снижаем давление, для этого, отключаем клемму от бензонасоса в баке, заводим движок, когда он заглохнет от недостатка топлива, отсоединяем клеммы от аккумуляторной батареи
Обрызгайте WD –40 места соединения фильтра с магистралью, и подождите несколько минут
После этого спускаемся под автомобиль, и ключами «17» и «19» ослабляем затяжку наконечников трубок к фильтру, фото ниже

Двумя ключами, откручиваем трубки от фильтра

Окончательно откручиваем гайки наконечников трубок и выньте наконечники трубок из фильтра
Из фильтра и трубок выльется топливо, вот зачем нужно ведро
Затем остается стяжной болт на хомуте крепления фильтра выкрутить

Выкручиваем болт стяжной

Снимаем фильтр
Как видите ваз 2115 бензофильтра замена работа несложная
Затем уплотнительные кольца, которые есть на наконечниках трубок
Проверяем их состояние
Если они рваные, либо потеряли упругость тогда колечки нужно заменить
После этого прикручиваем новый фильтр, не забываем вернуть на место уплотнительные кольца
Помните про направление стрелки на фильтре, чтобы она была в направлении потока топлива
После установки, подключите топливный насос и клеммы к аккумулятору, и дайте мотору поработать минут пять, снизу проверяйте, не потек ли бензин, если потек – зажмите сильнее штуцеры трубок
Замена топливного фильтра ваз 21154 тонкой очистки закончена

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

гаечные ключи;
плоскогубцы;
отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

снять с аккумулятора клеммы и заднее сидение авто;
открутить декоративную прокладку;
отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
отсоединить топливные магистрали;
вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

вначале демонтировать наконечники соединительных трубок;
ослабить крепление, открутив гайку;
отсоединить трубки от топливного фильтра;
снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

вначале нужно открутить все крепежи, ослабить хомуты;
отсоединить от корпуса топливные шланги, снять разъем водного датчика;
после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Как почистить бензонасос самому

Начнем с того, что сетка фильтр для бензонасоса является фильтром грубой очистки и предназначена для улавливания крупных частиц и отложений, которые находятся в топливе и неизбежно накапливаются в топливном баке. Получается, бензонасос имеет собственный дополнительный топливный фильтр-сетку, который препятствует попаданию мусора из бака в топливную систему параллельно привычному топливному фильтру. Процесс чистки или замены сетки бензонасоса практически аналогичен общей схеме замены самого насоса:

Бензонасос устанавливается прямо в бензобак. Добраться к насосу можно из салона, так как он находится под задним сиденьем. Для получения доступа к бензонасосу необходимо демонтировать подушку заднего сиденья или откинуть половину дивана (при наличии такой возможности).
Бензонасос обычно расположен справа и прикрыт специальной пластиковой крышкой. Указанную крышку нужно снять.
Перед снятием самого бензонасоса необходимо сбросить давление топлива в системе. Для этого потребуется отключить разъем питания с бензонасоса, после чего покрутить двигатель стартером.
Следующим шагом становится снятие минусовой клеммы с АКБ, после чего осуществляется отсоединение трубок от бензонасоса. Данные трубки являются «подачей» и «обраткой», крепятся фиксаторами, которые нужно отжать. Следует быть готовым к тому, что после снятия может пролиться определенное количество бензина. По этой причине необходимо соблюдать технику безопасности!
Далее понадобиться открутить специальное прижимное кольцо-крышку бензонасоса. Вручную такая крышка выкручивается с большим трудом. Для снятия существует специальный съемник крышки бензонасоса. Если такого съемника нет, тогда можно попытаться аккуратно открутить кольцо подручными средствами. Настоятельно рекомендуем предварительно изучить на профильных автофорумах способы снятия крышки бензонасоса на конкретной модели автомобиля.
После откручивания крышки можно извлечь бензонасос. Перед полным извлечением следует слить остатки бензина из его корпуса, а также демонтировать уплотнительное кольцо.
Теперь можно приступать к разборке корпуса бензонасоса. Для чистки потребуется снять нижнюю часть. В указанной нижней части корпуса зачастую оказывается грязь.
После этого следует снять сетку бензонасоса. Для снятия сеточки достаточно подковырнуть фильтр в месте крепления к корпусу насоса при помощи обычной отвертки. Сетка бензонасоса обычно оказывается полностью забитой, особенно на авто с большим пробегом.
Затем сетку бензонасоса можно поменять на новую или почистить. Промывать сеточку бензонасоса сначала лучше средством для очистки карбюратора. Механическая очистка производится мягкой щеточкой. Затем сетку следует просушить и продуть. Низ корпуса насоса и очищенная сетка в конце повторно промываются бензином.
Завершающим этапом становится обратная сборка бензонасоса и установка устройства в бензобак. Для облегчения монтажа лучше пригласить помощника, так как может понадобиться реализовать качественный прижим насоса к баку. Дело в том, что на многих бензонасосах имеется специальная пружина, усилие которой нужно преодолевать. Параллельно необходимо следить за тем, чтобы резиновый уплотнитель стоял на своем месте и одновременно вкручивать прижимное кольцо-крышку бензонасоса. Во время закручивания прижимного кольца съемником или подручными средствами не превышайте момент затяжки. При сильном закручивании крышка бензонасоса может лопнуть, слабое закручивание приедет к тому, что бензонасос будет раскачиваться по причине плохой фиксации.

Обратите внимание, при установке бензонасоса на многих моделях авто нужно соблюдать аккуратность, чтобы не погнуть датчик уровня топлива в бензобаке

Также важно придерживаться того положения, в котором насос стоял изначально

Для того чтобы определить правильное положение бензонасоса, имеются специальные указатели. Такие указатели выполнены в виде стрелок, располагаются на бензонасосе, корпусе бензобака и прижимном кольце. Правильной установкой бензонасоса можно считать такую, когда все стрелочки находятся на одной линии. Добавим, что при неправильно установленной прокладке бензин может вытекать в том случае, если заправить полный бак.

Теперь остается подключить к бензонасосу трубки подачи топлива и «обратки», параллельно проверив надежность закрепления хомутов. Завершением становится присоединение электрического разъема питания к бензонасосу, после чего можно заводить автомобиль для проверки.

Самостоятельная замена топливного фильтра

Если с этой проблемой обратиться в автосервис, стоимость работ редко будет ниже стоимости детали.

Делаем собственными руками подлокотник в машину.

А вы знаете, что такое катушка зажигания и как проверить ее исправность? Подробнее — тут.

Все о блокировках дифференциала на Ниву и чуточку больше — здесь.

А между тем поменять топливный фильтр на ВАЗ 2114 совсем несложно своими руками. Не потребуется ни каких особых навыков и инструментов. Необходимо только желание и соблюдение ТБ.

Основные требования безопасности

Работы, связанные с горючими и агрессивными жидкостями, всегда сопряжены с определенным риском. Поэтому не лишним будет напомнить правила техники безопасности:

Необходимо взять за правило, все работы на автомобиле связанные с возможной утечкой топлива проводить при снятой минусовой клемме аккумулятора. Это предотвратит случайную искру и убережет от пожара;
Помещение, в котором будет производиться ремонт, должно хорошо проветриваться;
Необходимо полностью исключить источники открытого огня, убрать подальше нагревательные приборы и конечно, на время забыть про сигареты и спички;
Чтобы исключить попадание бензина в глаза, нужно защитить их строительными очками.

Ну и конечно не забывать общие требования при работе на ямах и эстакадах.

Подготовительные работы

Прежде чем приступать к замене топливного фильтра, нужно закончить с некоторыми мелочами. А именно:

Договориться на счет ямы или эстакады, если нет своей;
Подготовить рожковые ключи на 10, 17 и 19;
Запастись емкостью под слив бензина.

Должен быть куплен топливный фильтр и проверена его комплектность, в частности наличие новых уплотнительных колец.

Порядок замены

Первым делом, ВАЗ 2114 необходимо загнать на яму и обязательно поставить на ручной тормоз. Тем, кто занимается заменой впервые, необходимо объяснить, где находится топливный фильтр на ВАЗ 2114. Он располагается в задней части автомобиля под его багажником, рядом с выхлопной трубой

Сразу нужно обратить внимание на направление стрелки на корпусе фильтра, это пригодится при установке нового. Дальнейший порядок действий следующий:

Сбрасывается давление в топливной системе. Для этого можно воспользоваться несколькими способами, но самый простой – снять предохранитель F Это позволит обесточить бензонасос. Теперь достаточно завести машину и подождать пока она заглохнет. Выключается зажигание, предохранитель ставиться на место;
Снимается минусовая клемма с аккумулятора;
Если фильтр имеет резьбовое соединение, его нужно обработать WD-40 или любым аналогом;
Удерживая фильтр ключом на 19, рожковым на 17 нужно попробовать открутить от него штуцер подводящего топливного шланга. Здесь главное не применять больших усилий, иначе поломки штуцера не избежать.
Когда подводящий штуцер будет выкручен, из этой части топливной магистрали выльется немного бензина, нужно успеть подставить приготовленную емкость;
Аналогично откручивается и отводящий шланг;
Из штуцеров извлекаются старые уплотнительные кольца;
Теперь можно снять старый фильтр, воспользовавшись ключом на 10

Надо проявить осторожность, т.к. в фильтре так же останется бензин, смешанный с водой.
Устанавливается фильтр в обратном порядке, но есть один нюанс

Нужно исключить попадание бензина на уплотнительные кольца. Если это произошло – перед установкой вытереть их насухо. И конечно, необходимо помнить про направление стрелки на новом фильтре.
После того, как фильтр будет установлен на место и штуцера плотно затянуты, соединения проверяются на утечку бензина. Для этого автомобиль необходимо завести, но предварительно в магистраль закачивается бензин. С этой целью несколько раз включается и, после работы насоса, выключается зажигание. Только теперь можно запускать двигатель и соблюдая меры предосторожности, проверяется герметичность затяжки.
Если все нормально, замену топливного фильтра на ВАЗ 2114, можно считать законченной.

Если на машине установлен двигатель с объемом 1.6 л, последовательность работ не изменяется, за исключением самого крепления. В данном случае достаточно просто освободить фиксаторы, после чего фильтр можно будет снять.

Итог

ВАЗ 2114 – надежный и неприхотливый автомобиль. Но не стоит этим злоупотреблять. Только своевременное проведение технического обслуживания, позволит чувствовать себя в поездке уверено и реже посещать автосервис.

Топливо, поступающее в автомобильный двигатель, не должно содержать никаких посторонних частиц. Поэтому в конструкцию топливной системы включён специальный фильтр, основу которого составляет фильтровальная бумага. Это позволяет задерживать случайно попавшие в топливный бак пыль или воду до того, как они окажутся в камере сгорания двигателя.

Замена топливного фильтра ВАЗ 2114

Какие инструменты нужны для замены бензинового фильтра

Для правильного проведения работы по самостоятельной замене бензинового фильтра автомобиля ВАЗ 2114 понадобятся:

новый фильтр, подходящий по конструкции;
уплотнительные кольца на патрубки бензопровода;
рожковые ключи размеров 10, 17 и 19;
две емкости: одна для сбора бензина (проследите за тем, чтобы она была чистой и сухой), вторая для слива воды.

Правила безопасности при замене

Замена топливного фильтра может сопровождаться разливом бензина. Поэтому работу следует проводить в хорошо проветриваемом помещении или, лучше всего, на улице.

Так как автомобильное топливо является легковоспламеняющимся горючим материалом, необходимо помнить об элементарных правилах безопасности:

Обязательно обесточьте систему электропитания автомобиля, сняв для этого клеммы с аккумулятора.
Не проводите работу вблизи открытых источников огня; не курите.
Побеспокойтесь о наличии средств пожаротушения: огнетушителя, песка или воды.
При замене есть риск попадания бензина на кожу и слизистые, поэтому следует их также защитить.
Ветошь и тряпки, которыми вытирали бензин, складывайте отдельно.

Сбрасываем давление в топливной системе

Перед проведением любых ремонтных работ в топливной системе необходимо сбросить давление топлива. Для этого следует поставить автомобиль на ручной тормоз и включить нейтральную передачу; снять или отодвинуть задний ряд кресел; открыть лючок, находящийся на днище под сиденьем; отключить питание бензонасоса, рассоединив разъем. Затем необходимо завести автомобиль и подождать несколько минут, пока не сработается весь закачанный в двигатель бензин, и автомобиль сам не заглохнет. После этого нужно еще несколько раз попробовать завести машину, чтобы убедиться в отсутствии давления топлива.

Если вы не можете проделать эти действия, то стравить давление в топливной системе можно и другим способом. Для этого снимите минусовую клемму с аккумулятора; в монтажном блоке автомобиля ВАЗ 2114 следует извлечь предохранитель F3, который отвечает за питание бензонасоса. Далее также следует сработать топливо, находящееся в двигателе. После того как давление будет сброшено, не забудьте установить предохранитель на место.

Снимаем отработанный фильтр

Процесс снятия старого забитого фильтра автомобилей ВАЗ 2114 существенно отличается у моделей с разным объемом двигателя.

Если в машине установлена 1,5-литровая силовая установка, то фильтр снимают следующим образом:

Тщательно обработайте крепление смазкой для более легкого снятия.
Снимите штуцер подводящего бензопровода. Для этого воспользуйтесь ключами на 17 и 19: ключом на 19 придерживайте сам фильтр, чтобы он не прокручивался; ключом на 17 открутите штуцер

В предварительно подготовленную емкость слейте остаток бензина из этого участка бензопровода.
Аналогичным образом поступите для того, чтобы снять штуцер отводящего бензопровода на противоположной стороне фильтра; слейте остатки бензина.
Аккуратно отсоедините от основания трубки топливопровода.
Ослабьте хомут, с помощью которого он крепиться, используя рожковый ключ на 10.
Осторожно снимите фильтр.

Для замены бензинового фильтра автомобиля ВАЗ 2114 с 1,6-литровым двигателем необходимо просто нажать на пружинные фиксаторы бензопровода и аккуратно снять трубки.

Установка нового фильтра на автомобиль ВАЗ 2114

Бензиновый фильтр устанавливается в обратной последовательности его снятию

Обязательно обратите внимание на направление фильтра: на его корпусе есть стрелка, указывающая направление движения потока бензина. Если ваш автомобиль комплектован 1,5-литровым двигателем, стрелка должна быть направлена от правого к левому борту; при двигателе с рабочим объемом 1,6 литра — наоборот, слева направо

После установки необходимо подождать некоторое время, чтобы новый фильтр заполнился бензином, и из него был вытеснен весь воздух

После этого можно приступать к проверке герметичности соединений. Для этого заведите двигатель на несколько секунд и осмотрите его на наличие подтеков бензина. Если вы обнаружили подтекание топлива, попробуйте более плотно насадить патрубки бензопровода на фильтр

После установки необходимо подождать некоторое время, чтобы новый фильтр заполнился бензином, и из него был вытеснен весь воздух. После этого можно приступать к проверке герметичности соединений. Для этого заведите двигатель на несколько секунд и осмотрите его на наличие подтеков бензина. Если вы обнаружили подтекание топлива, попробуйте более плотно насадить патрубки бензопровода на фильтр.

ТОПЛИВНЫЙ ФИЛЬТР НА МОДЕЛИ ВАЗ 2114

Топливный фильтр представляет собой фильтрующий элемент в корпусе и устанавливается непосредственно в топливную магистраль. Сам элемент может быть тонкой и грубой очистки, во многих автомобилях устанавливаются сразу два фильтрующих элемента. Два элемента обязательно присутствуют в автомобилях с дизельным мотором, так как некачественное дизельное топливо очень пагубно отражается на деталях двигателя. Да и топливный насос высокого давления не терпит грязи, и может выйти из строя.

Рекомендуем: Почему дымит бензиновый двигатель и что делать в таком случае?

Инжекторные бензиновые двигатели более требовательны к качеству топлива, чем карбюраторные моторы. А так как на четырнадцатой модели ВАЗ установлен двигатель внутреннего сгорания (ДВС) с топливной системой распределенного впрыска (инжектор), то и требования к качеству топлива у ДВС автомобиля высокие.

МЕСТОНАХОЖДЕНИЕ

В ВАЗовской 2114 устанавливаются два фильтра – для грубой очистки предназначена сеточка, которая устанавливается на погружном бензонасосе (насос находится внутри бензобака), для тонкой очистки есть специальный фильтр в металлическом корпусе, он находится в бензиновой магистрали переднеприводного ВАЗовского автомобиля.

Чтобы узнать, где находится топливный фильтр тонкой очистки, нужно заглянуть под машину. Фильтр расположен под багажником авто сзади, между топливным баком и задней частью глушителя. Его местонахождение легко определить по топливным трубкам, подходящим к нему. Крепится топливный фильтр на ВАЗ 2114 с помощью металлического хомута, который в свою очередь соединяется с днищем автомобиля. Добраться до фильтрующего элемента нетрудно, но удобно его менять на яме или подъемнике.

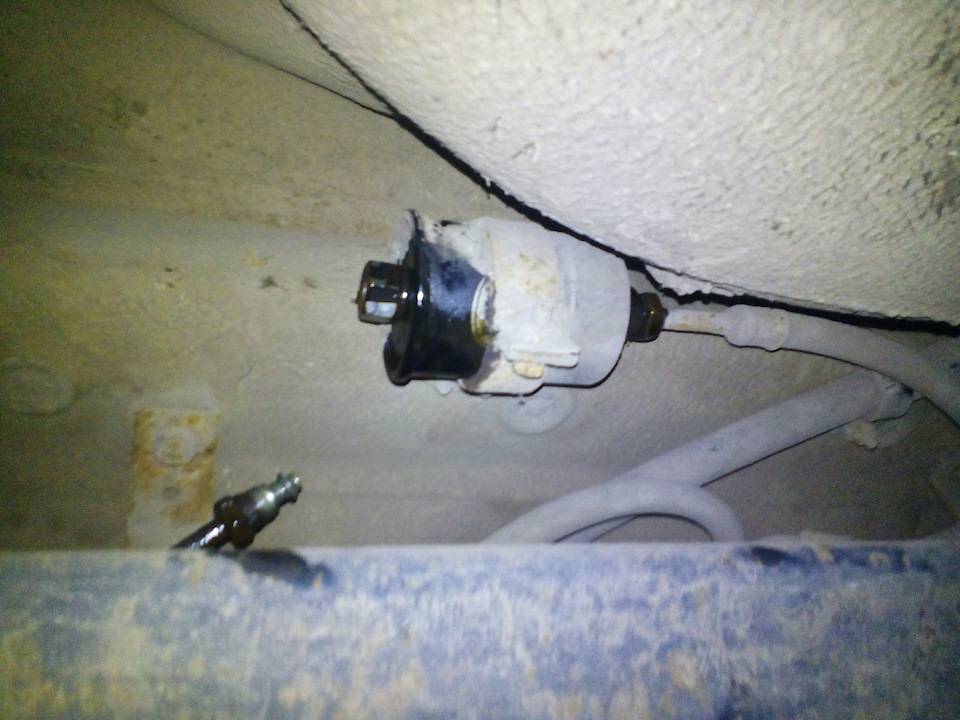

Фильтр-расположен-под-багажником

РАЗНОВИДНОСТИ

Как известно, что модель ВАЗ 2114 (аналогичные ей ВАЗ 2113 и ВАЗ 2115) комплектовались ДВС объемом 1,5 и 1,6 литра. Поэтому фильтры имеют различную конструкцию по типу крепления топливных патрубков.

Стоимость топливного фильтра зависит от производителя товара и от региона, в котором приобретается деталь. Цена может колебаться от 150 до 600 рублей. Недорогими являются фильтры фирм MANNOL, Невский, Цитрон, Экофил, ЛААЗ, АвтоВАЗ. Более дорогими (но и более качественными) считается продукция FRAM, BOSCH, FINWHALE, MANN.

ПЕРИОДИЧНОСТЬ ЗАМЕНЫ И ПРИЗНАКИ ЗАСОРЕНИЯ

Заводом-изготовителем рекомендуется замена топливного фильтра ВАЗ 2114 через 30 тыс. км пробега. Через сколько менять фактически – это другой вопрос. Качество российского бензина нередко заставляет производить замену значительно чаще. В среднем менять фильтрующий элемент рекомендуется каждые 20 тыс. км. Еще меняют фильтр при его преждевременном засорении. Что элемент в нерабочем состоянии, свидетельствуют признаки забитого топливного фильтра:

Машина теряет мощность и не развивает обороты, хотя на холостом ходу мотор работает стабильно;
ВАЗ 2114 дергается при движении, иногда и вовсе глохнет;
При движении на любой скорости мотор захлебывается, «чихает», возникают периодические хлопки во впускном коллекторе;
Машина практически не едет на подъем;
Автомобиль заводится и тут же глохнет;
И наконец, машину совсем не удается завести (бензин не поступает в двигатель).

Меняем топливный фильтр на 8 клапанной ВАЗ-2114 своими руками (+видео по замене внутри)
