Замена задних и передних тормозных колодок своими руками

Когда требуется замена изделий

Как и для передних колес, так и для задних характерно применение 4 тормозных колодок для обеспечения эффективного торможения. Только по конструкции эти изделия отличаются, хотя принцип действия имеют аналогичный.

Задние колодки ВАЗ 2107 представлены в виде дугообразной стальной конструкции, на внешнюю часть которой нанесен фрикционный слой. Именно за счет трения этого слоя о внутреннюю часть барабана обеспечивается остановка автомобиля. Если своевременно не заменить тормозные элементы, то это будет чревато развитием непредсказуемых последствий, ведь самое главное для любого автомобиля – это исправность системы торможения.

Менять задние тормозные колодки на ВАЗ-2107 необходимо тогда, когда фрикционная накладка стирается до толщины менее 1,5 мм. Определить этот факт без снятия колеса и демонтажа барабана не удастся. Но это один из основных способов определения неисправности тормозной системы. Существует и второй вариант, который более удобный и не требует демонтажа заднего колеса. Для того необходимо прислушаться на предмет проявления признаков скрипа задних колес, а также скрежета и отсутствия эффекта торможения, но это чревато повреждением самого барабана. Можно выжать ручник, став при этом на склоне, и проверить исправность его работы. Конечно, на ручнике может ослабнуть тросик, но если его подтянуть, а эффекта все равно не будет, то пора приступать к замене колодок. Если задние тормоза не функционируют, значит пришла пора поменять колодки. Менять их рекомендуется комплектом на обоих задних колесах, так как зачастую стираются они одновременно. Что представляет собой процесс замены задних тормозных колодок на ВАЗ-2107, определим далее.

Особенности замены задних колодок

Вначале проведения работ следует отметить, что ручник необходимо изначально опустить в крайнее нижнее положение. Это позволит демонтировать тормозной барабан, и тем самым добраться до изношенных деталей. Начинать замену тормозных колодок ВАЗ 2107 необходимо с того, что снимается заднее колесо:

• За колесом располагается барабан, который также необходимо демонтировать. С этим проблем не возникает, поэтому движемся далее.
• После снятия барабана необходимо осмотреть изношенные колодки. Если толщина фрикционной накладки превышает 1,5 мм, то заменять изделия нет необходимости. Перед проведением дальнейших работ требуется очистить механизм от грязи и пыли. Для этого использовать можно щетку или тряпочку.
• Если изделия нуждаются в замене, то необходимо взять отвертку, после чего демонтировать первоначально верхнюю, затем нижнюю соединительные пружинки. Если отверткой демонтировать не получается, значит следует воспользоваться пассатижами. На фото ниже показана пружинки, которую следует демонтировать.

• Далее необходимо снять фиксаторы, которые состоят из стержня, шайбы и пружинки. Эти шайбы надо повернуть на 90 градусов, чтобы снять их через прорези. Вот как выглядят эти шайбы, которые держат колодки.

• Аналогичные процедуры проводятся и со второй колодкой.
• После снятия пружин и фиксаторов колодки самостоятельно извлекаются.

• Выпрямляется фиксирующий шплинт ручника. На фото ниже показано расположение фиксирующего шплинта. Теперь требуется расшплинтовать рычаг стояночного тормоза. Это можно сделать при помощи пассатижей. После этого снимается шайба, затем рычаг.

•  В процессе демонтажа у вас возникнет вопрос, а что же делать с наконечником стояночного тормоза? Его нужно отсоединить от изделия, после чего оставить висеть.
• Все детали стояночного тормоза, которые были сняты со старого изделия, при необходимости рекомендуется поменять на новые.

Задние тормозные колодки на ВАЗ 2107 следует устанавливать в порядке обратном снятию. Перед установкой нужно не забыть максимально свести поршеньки тормозного цилиндра. Несмотря на простую конструкцию, устанавливать их гораздо сложнее, нежели передние. Но проделав процедуру один раз, все последующие ремонты вам будет гораздо проще

Стоимость новых колодок составляет от 800 рублей за комплект, но важно при этом приобретать качественные изделия, а не китайский “ширпотреб”. От этого будет зависеть не только срок службы изделий, но и торможение автомобиля. На этом процедура замены окончена, если остались вопросы, обязательно их задавайте

На этом процедура замены окончена, если остались вопросы, обязательно их задавайте.

Замена передних тормозных колодок ВАЗ-2110

Для замены тормозных колодок нам надо откинуть скобу, прикрывающую колодки. Для этого полностью выкручиваем верхний болт и ослабляем нижний болт, нижний нам нет необходимости полностью выкручивать, так как нам достаточно просто откинуть скобу, а не снимать её. Болты застопорены металлическими пластинами, которые надо отжать плоской отвёрткой.

Не пользуйтесь рожковыми ключами, они могут только слизать грани, что потом затруднит открутить болт. Пользуйтесь только накидными ключами или шестигранными головками.

Когда уже всё откручено, вынимаем тормозной шланг из посадочного места, потянув за него. Это позволит нормально отодвинуть скобу.

Когда отодвинули суппорт, мы увидим две колодки. На данном фото колодки вполне приличного размера, почти без выработки. Причина замены- колодки жутко скрипели.

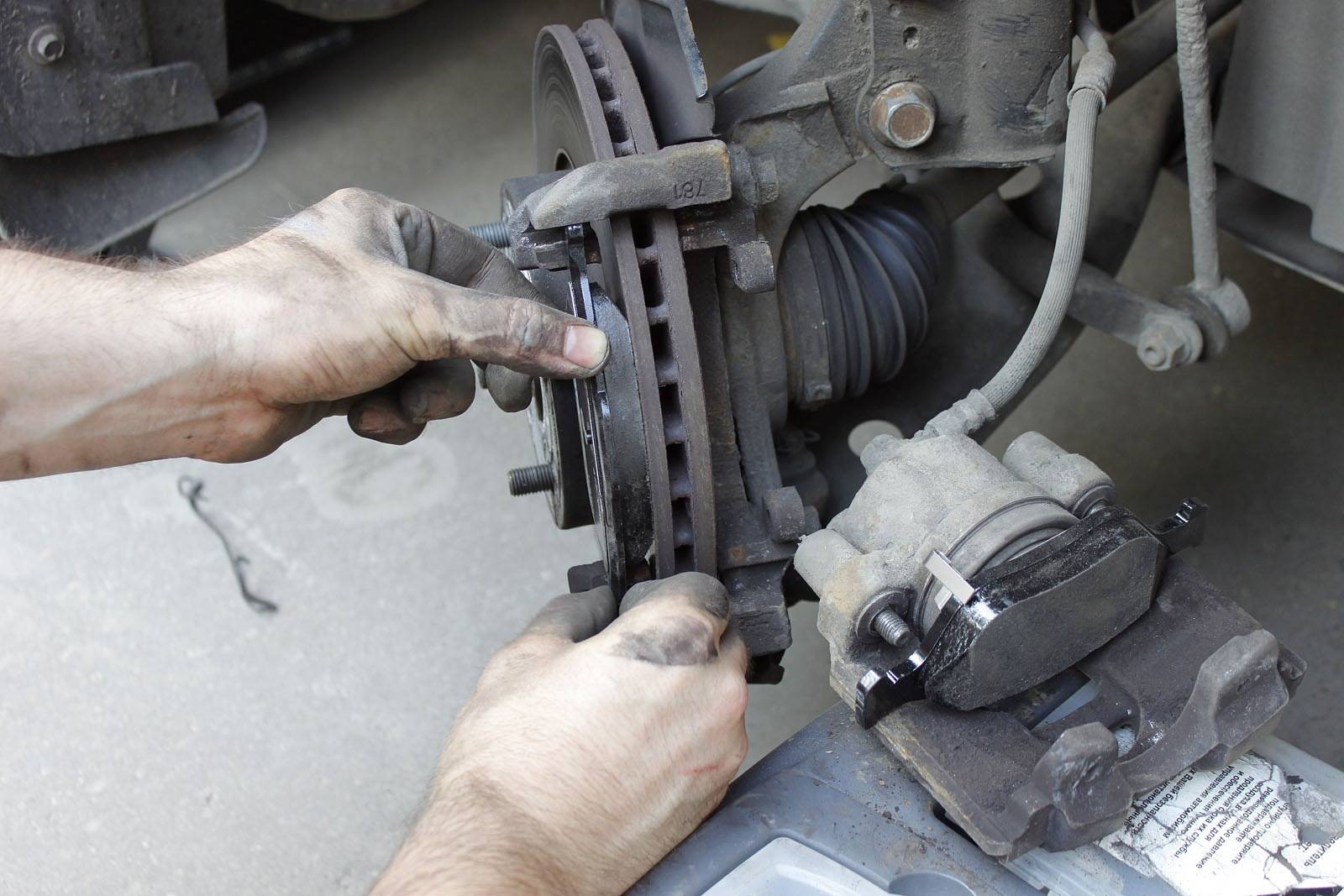

Теперь вынимаем колодки по одной, просто потянув их вверх, суппорт не будет мешать.

Перед установкой новых колодок на ВАЗ 2110 надо почистить направляющие, в которые будут установлены новые колодки. Это можно сделать простой отвёрткой, щёткой по металлу, наждачкой или другим удобным способом, который позволит удалить всю грязь, ржавчину. После этого смажьте направляющие каким-нибудь солидолом, чтобы колодки нормально ходили и не закисали.

Теперь устанавливаем новые передние колодки, в данном случае были выбраны колодки фирмы Ferodo. Берите продукцию от ведущих производителей, чтобы потом не менять. До этого здесь стояли колодки неизвестного производителя, которые сразу же начали неприятно скрипеть при торможении, поэтому пришлось их выбросить и всё равно купить тормозные колодки от нормального производителя.

Теперь нужно вдавить суппорт, так как толщина новых колодок чуть больше, чем у старых. Можно использовать струбцину или специальный вжиматель суппортов.

Потом прикручиваем назад суппорт и фиксируем болты стопорными шайбами, фиксируем тормозной шланг.

Замена тормозных колодок ВАЗ-2110 видео инструкция

Как часто меняются тормозные колодки

Как уже было сказано выше, тормозные колодки – расходный материал, требующий постоянного контроля и регулярной замены во время периодического технического обслуживания. Срок службы колодок сугубо индивидуален и зависит от многих факторов.

Модель и марка автомобиля

Велика разница между тормозными системами спорткара и малолитражки. Например, у первого автомобиля колодки изнашиваются за максимально короткий срок.

Реагенты, которым посыпают дороги, пыль и грязь разрушают тормозные колодки и сокращают срок их службы.

Качество материала, используемого при изготовлении колодки

Каждый уважающий себя производитель старается использовать свой фирменный фрикционный материал. Это может быть различные сплавы, каучук, керамика и другие инновационные решения, обеспечивающие плотное соприкосновение с диском и повышенную стойкость к перегрузкам.

Таким образом, представленная информация дает нам усредненное представление о рабочих возможностях тормозных колодок, но назревает вопросы: когда нужно менять тормозные колодки и особенно многих может заинтересовать: когда менять задние тормозные колодки? Конкретного и исчерпывающего ответа на эти вопросы никто не сможет дать, но можно дать рекомендации.

Дело в том, что если, например, водитель любит быструю и рывковую езду, то и усилий при торможении будет тратиться больше, а значит и колодки, будут расходоваться сильнее. Кроме того, износ тормозных колодок увеличивается при езде в дождливую и сырую погоду, а также на пыльных и грязных дорогах.

Серьезным аргументом в вопросе частоты замены колодок является их качество. Оригинальные запчасти прослужат относительно долго, а дешевые и некачественные колодки придется менять и менее чем за 10 тыс. км.

По способу работы и конструкционным особенностям тормозные колодки автомобиля разделяют на два вида: дисковые и барабанные.

   Дисковые тормоза.

Барабанные тормоза.

Дисковые более эффективные, поэтому их устанавливают обычно на передние колеса, на которые приходится до 70% тормозных усилий.

Однако, в отличии от барабанных колодок, дисковые – менее долговечные. Срок их службы составляет примерно 20 – 40 тыс. км, при том, что задние барабанные способны прослужить до 100 тыс. км. Кроме того, эффективность торможения во многом зависит от качественного состояния тормозных дисков, срок службы которых достаточно велик и может составлять от 50 до 150 тыс. км.

Учитывая тот факт, что на передние колодки нагрузка в два – три раза выше чем на задние, то и меняются они в два-три раза чаще, чем задние. Конечно, есть определенные рекомендации, закрепившиеся в сознании технических мастеров и предлагаемых изготовителем.

Так, в среднем, тормозные колодки низкого и среднего качества рекомендуют менять:

• передние – через 10 – 15 тыс. км
• задние – через 25 – 40 тыс. км.

Колодки более высокого качества и ценового расположения рекомендуется менять:

• передние – через 15 – 20 тыс. км
• задние — через 40 – 60 тыс. км.

Барабанная тормозная система в современных автомобилях устанавливается редко и в основном на заднюю ось.

Замена барабанных колодок осуществляется в среднем через 80 – 100 тыс. км.

Это сильно усредненные рекомендации, но в то же время дающие определенные представления о службе тормозных колодок при их эксплуатации в нормальных погодных и климатических условиях при не слишком резвой езде. К тому же, стоит учесть тот факт, что замена тормозных колодок осуществляется одновременно на одной оси колес. То есть, если решили заменить колодки, то меняем сразу передние или задние. Это исключит неравномерность распределения тормозных усилий на колеса и автомобиль не будет вести в сторону при торможении.

Еще одной важной мелочью является то, что непосредственно после замены колодок, им необходимо «притереться». В этот отрезок пути, равный примерно 1-3 км, тормозная система будет работать не эффективно. Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной

Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить

Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной. Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить.

Когда нужно менять задние тормозные колодки

На изношенность колодок влияют сразу несколько факторов:

• условия эксплуатации;
• способ вождения;
• состояние механизма;
• качество запчастей.

Эксплуатация в неблагоприятных условиях приводит к сокращению срока службы деталей. Передние колодки (дисковые) изнашиваются в 2-3 раза быстрее задних.

Механизм может прослужить дольше, если установить новые барабанные тормоза. Однако, прежде чем произвести замену самостоятельно, нужно учесть общее техническое состояние авто

Важно не упустить момент, когда система требует обновления, иначе будут появляться все новые проблемы

Произвести смену деталей нужно тогда, когда появились признаки износа:

• выраженный скрип при торможении (свист, скрежетание, визг);
• большой ход педали;
• удары при резкой остановке;
• длинный путь торможения;
• проваливание педали тормоза в пол.

Если обнаружился один из этих признаков, нужно срочно приобрести детали. Осуществить починку своими руками совсем не сложно. Если откладывать решение проблемы, тормозная система совсем выйдет из строя и восстановить ее будет не просто.

Исправить ситуацию можно, обратившись в сервисный центр, к частному механику или самостоятельно установив колодки.

Задние тормоза

Устройство

Если автовладелец справился с заменой планок на передних колесах, то вопрос как заменить задние тормозные колодки будет для него стоять не так остро. А если на машине обе пары тормозов дисковые, то такая замена вообще не составит труда.

Если же на задних колесах тормоза барабанного типа, то произвести замену будет немного сложнее. Но следуя нижеописанным советам, сделать это правильно не столь трудно. Барабанные тормоза несут меньшую нагрузку при остановке, в отличие от передних дисковых. Естественно, устройство их разнится. Механизм тормоза задних колес состоит из таких составляющих:

1. Гайка, фиксирующая ступицу.
2. Ступица, на которую крепится колесо.
3. Пружина, стягивающая нижнюю часть колодок.
4. Одна из тормозных колодок.
5. Пружина направляющая.
6. Цилиндр колесный тормозной.
7. Пружина, стягивающая верхнюю часть колодок.
8. Разжимная (распорная) планка.
9. Палец, фиксирующий рычаг ручника.
10. Рычаг, ручного тормоза.
11. Кожух, защищающий механизм от грязи.

В отличие от дискового барабанный тормозной механизм работает немного по-другому. При нажатии педали тормозная жидкость поступает по трубкам и шлангам и воздействует на оба поршня в рабочем цилиндре. Поршни прижимают планки к боковым сторонам барабана, тем самым замедляя скорость движения.

Процесс замены

При подготовке к этим работам также нужно выбрать ровную поверхность. Фиксируем передние колеса упорами. Не выжимая ручной тормоз, включаем первую передачу. Затем ослабляем болты, крепящие колесо к ступице. Домкратом поднимаем одну сторону. Выставляем под нее опорную подставку. После чего выкручиваем болты и снимаем колесо. Теперь можно приступать к разборке механизма:

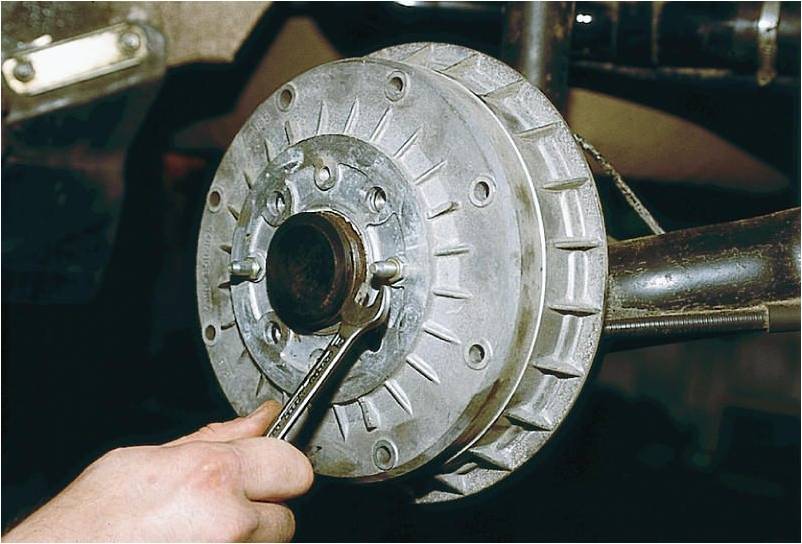

Первым делом переходим к снятию тормозного барабана, зафиксированного на ступице двумя направляющими шпильками. Выкручиваем шпильки. Если барабан легко не снимается, вкручиваем поочередно в другие имеющиеся отверстия два подходящих по диаметру болта (или те же самые шпильки). Используем их как съемник.

• Получив доступ к механизму, сначала сжимаем мощной отверткой или монтировкой разведенные поршни цилиндра, воздействуя на планки. Если этого не сделать, невозможно будет одеть назад барабан, поставив новые колодки. Не забываем следить за уровнем тормозной жидкости, который при сжатии поршней цилиндра может вылиться из бачка. Поэтому перед началом работ нелишним будет избыток жидкости удалить из бачка при помощи большого шприца.
• Затем пассатижами или круглогубцами, снимаем обе стягивающие пружины: верхнюю и нижнюю.

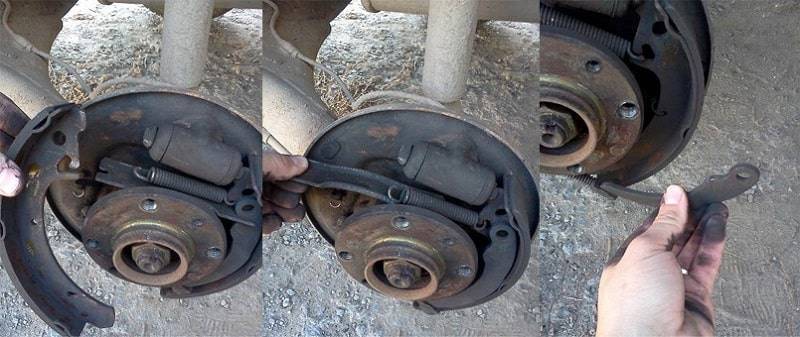

• Отсоединяем тросик ручника от рычага. Снимаем разжимную планку.
• Теперь демонтируем сами колодки.

С колодки, находящейся сзади, демонтируем сам рычаг ручника.
Установка колодок и сборка механизма тормозов своими руками выполняется в обратном порядке.

Закончив работу с одним колесом,повторяем то же самое и на втором.

Заменив колодки перед выездом на дорогу нужно выполнить несколько контрольных действий. Сев за руль нажать тормозную педаль энное количество раз, чтобы поршни, разжавшись, подвели к дискам колодки. Затем, выехав на свободное место без препятствий, проверьте на ходу работу тормозов. Следите, чтобы не было заносов при торможении, свидетельствующих о неравномерном срабатывании тормозов.

Как поменять передние

1. Передние тормозные накладки меняются очень просто. Во второй раз процедура у вас займёт не более 10 минут на одно колесо. Устанавливаем упоры под колёса и ставим машину на ручник. Колесо, на котором вы будете менять колодки, поверните наружу, так легче будет работать с суппортом.

2. Рожковым ключом на 12 или головкой ослабьте верхний болт и полностью открутите нижний. Теперь можно «открыть» суппорт вверх и получить доступ к колодкам.

3. Чтобы извлечь накладку, её следует отодвинуть в сторону, а потом потянуть на себя. Установка назад не должна вызвать вопросов, там есть специальные фиксаторы.

   Они не позволять неправильно разместить накладки.

4. Чтобы суппорт встал на место, отожмите тормозной цилиндр с помощью ключа или монтировки. На некоторых машинах это можно сделать даже руками.

5. Осталось зажать два крепёжных болта, надеть колесо, и можно ехать.

Если остались вопросы, смотрите видео.

Как заменить: видеогид

Как видите, дисковые тормоза меняются гораздо проще барабанных. Эффективность торможения у них сравнимо одинаковая, но барабанные склонны к перегреву (зато ресурс у них в 2–3 раза больше).

Как поменять тормозной цилиндр (поршень) на дисковых тормозах

Если в процессе замены тормозных колодок были обнаружены потеки тормозной жидкости вокруг цилиндра или разрывы резинового пыльника, то обязательно меняем пыльник и резиновое уплотнительное кольцо, которое сидит в канавке внутри суппорта.

Прежде чем выполнять данную операцию нужно обязательно запастись всеми необходимыми резиновыми деталями. В продаже можно найти специальные ремкомплекты для тормозной системы. Также понадобится тормозная жидкость.

Чтобы вытащить поршень из суппорта, нужно просто надавить на педаль тормоза несколько раз, в результате он выйдет полностью. Перед выполнением этой операции желательно долить до краев тормозную жидкость в бачок. Это необходимо сделать, чтобы в тормозную систему не попал воздух, иначе придется ее всю прокачивать. Операцию по извлечению тормозного цилиндра лучше выполнять с помощником. Один давит на педаль, а второй смотрит за выходом поршня и говорит, когда необходимо остановиться. Но при необходимости все это можно сделать одному, только придется после каждого нажатия на педаль идти и смотреть выпал цилиндр из своего гнезда или нет.

Вынули тормозной цилиндр

 Когда цилиндр выйдет из своего гнезда, выльется небольшое количество тормозной жидкости, соответственно в бачке уровень жидкости просядет, придется опять долить его до краев. Пережимать тормозной шланг чем-либо не рекомендуется во избежание его повреждения и растрескивания.

Так как по факту внутри суппорта останется открытым отверстие для подачи тормозной жидкости, то она будет все время подкапывать. Это не критично, главное следить за ее уровнем в бачке. Если бачок с тормозной жидкостью опустеет, то придется прокачивать всю систему.

Вынимаем пыльник и уплотнительное резиновое кольцо.

На фото хорошо видно поврежденный пыльник тормозного цилиндра.
Вытаскиваем резиновое уплотнительное кольцо.

Хорошо очищаем все канавки, где стоят резиновые кольца и пыльник. Суппорт внутри протираем чистой тряпкой.

Устанавливаем новое резиновое кольцо внутрь суппорта, это сделать довольно легко.

После установки смачиваем его тормозной жидкостью, чтобы наш цилиндр хорошо скользил по этому кольцу.

Теперь одеваем новый пыльник на цилиндр. Одевать пыльник нужно со стороны канавки на цилиндре. Так он станет в нужное нам положение.

Стаскиваем пыльник через канавку на другую сторону тормозного цилиндра, на его самый край. Должно получиться как на фото. Цилиндр не стоит смазывать тормозной жидкостью так как он станет скользким, и пыльник будет соскакивать с него.

На фото видно тормозной цилиндр, подготовленный к установке.

Перед установкой тормозного цилиндра на место необходимо выкрутить тавотницу из суппорта, через которую осуществляется прокачка тормозной жидкости. Это необходимо сделать, чтобы воздуху было куда выходить иначе цилиндр не получится установить на место.

Теперь засовываем кромку пыльника в канавку на суппорте. Это довольно сложно, но возможно

Можно помогать себе неострой плоской отверткой, только это нужно делать осторожно, чтобы не повредить краем отвёртки пыльник

Вставляем кромку пыльника одной стороной в канавку суппорта.
Теперь пробуем вставить другую сторону пыльника. Помогаем себе плоской не острой отверткой.
Вставили пыльник.
Вдавливаем цилиндр внутрь.
Вдавливаем цилиндр практически полностью, при этом край резинового пыльника должен зайти в канавку на поршне.

После установки цилиндра внутри тормозного суппорта образуется воздушная пробка, ее обязательно необходимо выгнать. Поэтому закручиваем тавотницу на место, одеваем на нее трубочку от медицинской капельницы и прокачиваем тормоза. Конец трубочки опускаем в любую небольшую ёмкость. Во время прокачки следим за уровнем тормозной жидкости в бачке и при необходимости подливаем ее и таким образом не даем воздуху попасть в тормозную систему. Педаль тормоза нажимаем до тех пор, пока трубочка не заполниться тормозной жидкостью без пузырей. Перекрываем тавотницу и снимаем трубочку.

Теперь нужно проверить качество произведенных работ.

 Для этого нажимаем на тормоз и проверяем как выходит поршень, если потеков тормозной жидкости вокруг поршня нет, то значит все резинки стали на свои места. Если же появились потеки жидкости или пыльник начал вылазить, то придётся все переделывать. Здесь главное не переусердствовать и не выдавит поршень совсем из своего места.

Причины износа тормозных колодок

Эффективность работы тормозов зависит от силы трения в механизме. Для этого на металлическую основу колодок наклеивается накладка из фрикционного материала, которая улучшает сцепление. При этом материал накладки стирается, предотвращая износ металлических дисков либо барабанов.

Срок их службы колодок зависит от воздействия следующих факторов:

• Агрессивный стиль вождения.
• Тяжелые климатические условия.
• Состояние дорожного покрытия (ямы вынуждают чаще пользоваться тормозами).
• Качество колодок (накладок).
• Состояние поверхностей тормозных барабанов и дисков.
• Воздействие агрессивных реагентов, которыми посыпают дороги во время гололеда.

Как поменять тормозные колодки

Поменять тормозные колодки самостоятельно, своими руками – дело не сложное, особенно если вы уже самостоятельно меняли тормозные диски. Тормозная система на всех марках автомобилей работает по единому принципу действия, поэтому и процесс замены тормозных колодок на одной марке будет не слишком отличаться от процесса их замены на другой марке автомобиля, за редким исключением, из-за особенностей конструкции.

По каким критериям водитель может сам определить, что колодки изношены, мы уже говорили в статье «Износ тормозных колодок». Теперь перейдем к описанию того, как поменять тормозные колодки (см. видео «Как поменять тормозные колодки» ниже).

ИНСТРУМЕНТЫ

Чтобы поменять колодки (не важно какие – передние или задние ), нужен будет стандартный набор инструментов для вашей машины, балонный ключ, домкрат и «козлы»

Общие правила при замене колодок

– Колодки меняют только парно, на одной оси.

– При проверке работы и замене, более пристальное внимание уделяем тормозным колодкам, расположенным на передней оси: они изнашиваются примерно в 3 раза быстрее, чем колодки задней оси. – Новые колодки, которые вы собираетесь устанавливать, должны быть из одной производственной партии, чтобы у них не было различия в физических и механических свойствах. Чтобы соблюсти это правило, при выборе колодок, ориентироваться нужно по маркировке

Чтобы соблюсти это правило, при выборе колодок, ориентироваться нужно по маркировке

– Новые колодки, которые вы собираетесь устанавливать, должны быть из одной производственной партии, чтобы у них не было различия в физических и механических свойствах. Чтобы соблюсти это правило, при выборе колодок, ориентироваться нужно по маркировке.

– Новые тормозные колодки должны быть рекомендованы производителем для модели и марки вашего автомобиля.

Узнайте: Какие тормозные колодки лучше выбрать?

Как проверить тормозную систему

Когда нужно проверять тормозную систему? – Проверять тормозную систему нужно во время процесса замены тормозных колодок.

Как ее проверять? – Нужно оценить ее по следующим параметрам:

Одинаково ли изношены колодки, находящиеся на одной оси? Когда будете демонтировать тормозной суппорт, оцените, насколько каждая из колодок изношена: если одна из двух колодок на одной оси изношена больше, чем другая, значит, в самом тормозном суппорте имеется дефект.

В каком состоянии находится тормозной диск? Нужно измерить его толщину с помощью штангенциркуля, а потом тщательно осмотреть, нет ли на площади диска каких-либо повреждений. Если нужно – заменить тормозной диск или сделать его проточку.

В каком состоянии находится грязезащитный чехол? Если на вид он изрядно изношен, то нужно его заменить. Если на грязезащитном чехле есть механические повреждения, то нужно перебрать механизм суппорта.

Процесс замены тормозных колодок

1. Вывесить автомобиль, используя домкрат и «козлы».

2. Снять колесо.

3. Нужно вывернуть руль так, чтобы можно было без особого труда подобраться к тормозному механизму.

4. Проверить состояние тормозного диска и грязезащитного чехла. По результатам, предпринять необходимые меры (см. выше).

5. Используя лопатообразную часть балонного ключа, отжать поршень тормозного суппорта, аккуратно установив рычаг между тормозным диском и колодкой. При этом тормозная жидкость в бачке начнет подниматься. Будьте готовы к этому и не допустите проливания тормозной жидкости.

6. Отогнуть край стопора болта крепления скобы тормозного суппорта к направляющему пальцу. В это время нужно вытащить тормозной шланг из скобы, в которой он зафиксирован.

7. Выкрутить болт крепления скобы и откинуть тормозную скобу вниз.

8. Проверить состояние тормозного суппорта. Если прежние тормозные колодки изношены не одинаково, то нужно снять защитные резиновые гофры направляющих пальцев, промыть в бензине и начинить графитной их смазкой.

9. После всех этих действий установить тормозные колодки.

10. Теперь накинуть тормозную скобу и провести монтаж в обратном порядке.

Как видите, самостоятельно поменять тормозные колодки не сложно. Главное, когда будете демонтировать тормозной механизм, соблюдайте описанный порядок разборки – тогда и сборку вы сделаете правильно

И не забывайте уделять основное внимание тормозным колодкам передней оси, а почему – вы уже знаете

Видео: Замена передних тормозных колодок

Меняем задние тормозные колодки с механическим ручником

В работе вам потребуются ключи размером 14 и 17 мм, отвертка с плоским жалом.

Последовательность действий:

1. 1. Устанавливаем машину на подставку и разбираем заднее колесо. С помощью гаечных ключей откручиваем нижний болт крепления тормозного цилиндра и направляющих.
      (ссылка на источник фото)
   2. Слегка ослабьте верхний болт, поднимите кронштейн и снимите внутренний фиксатор. После снятия верните скобу в исходное положение. Используйте отвертку, чтобы углубить поршень.
      (ссылка на источник фото)
   3. Снова поднимите стремя и снимите второй башмак.
   4. Установите новый тормозной комплект и соберите все снятые детали Kia Ceed.
      Установка нового комплекта (ссылка на источник фото)

Главное – контроль

Осознавая всю важность проблемы, многие разработчики устанавливают на машины датчики износа тормозных колодок. Датчики бывают разных типов:

Датчики бывают разных типов:

• Электронные устройства, передающие информацию на бортовой компьютер или сигнализирующие об износе лампой, загорающейся на панели приборов.
• Механические. В этом случае водитель узнаёт о том, что пришла пора посетить сервисный центр по характерному звуку. Чаще всего это треск, раздающийся в районе колёс.

Но встречаются автомобили, на которых подобные системы контроля отсутствуют. В этом случае можно полагаться лишь на данные визуального осмотра.

Для этого некоторые производители делают в материале накладки специальную прорезь. В любом случае толщина накладки должна составлять не менее 2 мм. Иначе вы рискуете просто повредить поверхность диска, и ответственной детали потребуется срочная замена.

Замена передних колодок (дисковые тормоза)

При торможении диски с колодками могут нагреваться до температуры свыше 300 градусов. Чтобы не получить ожоги, нужно убедиться что тормозной механизм успел остыть.

Работа выполняется в два этапа: демонтаж старых колодок и установка новых.

В зависимости от конструкции механизма, замену старых деталей можно выполнить без снятия суппорта или только после его демонтажа.

Независимо от этого, первое, что нужно сделать — снять колесо и демонтировать прижимные пластинки, которые предотвращают вибрацию колодок.

Если демонтаж суппорта не требуется, колодки снимаются следующим образом:

1. Расшплинтовать и извлечь направляющие.
2. Развести колодки, утопив тормозные цилиндры струбциной или мощной отверткой.
3. Извлечь старые детали.

Если колодки невозможно снять без демонтажа суппорта, придется приложить чуть больше труда:

1. Открутить болты, которые удерживают суппорты.
2. Аккуратно извлечь болты.
3. Поднять суппорт над тормозным диском.
4. Вывесить детали на рычаге или пружине при помощи веревки или проволоки.

Проследите, чтобы тормозной шланг не перекрутился и убедитесь что ему не грозит повреждение инструментом или колодками. Суппорт не должен висеть на шланге.

Открутить болты или извлечь с посадочных мест шпильки, фиксирующие колодки.
Проверить состояние креплений и при необходимости заменить их новыми.
Достать тормозные колодки.

Из-за большой толщины накладок новые детали не удастся сразу установить на посадочное место. Для этого нужно полностью вдавить поршни тормозного механизма в цилиндры. Для этого их придется сдавить струбциной. При ее отсутствии можно попробовать обойтись монтировкой или мощной отверткой.

При вдавливании поршня тормозная жидкость перетекает по трубкам в бачок. При этом он может переполниться. Нужно следить, чтобы жидкость не попала на краску в подкапотном пространстве.

Далее остается лишь поставить новые колодки на место. Установка производится в порядке, обратном снятию

Важно не забыть зашплинтовать шпильки и правильно вставить пластины, предотвращающие вибрацию колодок

Момент затяжки болтов, удерживающих тормозные суппорты, нужно узнать из инструкции по эксплуатации машины.

Замена задних колодок

Тормозные элементы спереди и сзади изнашиваются неравномерно. Поэтому задние колодки меняют гораздо реже. Однако затягивать с ремонтом не стоит, поскольку от состояния колодок напрямую зависит как эффективность торможения, так и удержание автомобиля при постановке на ручник.

Для проведения процедуры нужно подготовить такие инструменты:

• отвёртка с плоским и крестовым лезвием;
• плоскогубцы;
• длинногубцы;

• «балонник».

Как снять тормозной барабан

Деталь демонтируем в такой последовательности:

1. Вывешиваем заднюю часть машины и снимаем колесо.

2. Отворачиваем направляющие шпильки.

3. Слегка постукиваем по краю барабана с обратной стороны, используя деревянный брусок. Стучать молотком без наставки не нужно, поскольку край изделия может отколоться.

4. Часто тормозной барабан не удаётся снять, поэтому закручиваем шпильки в технические отверстия.

5. Стягиваем барабан со ступицы.

Демонтаж барабанов на «классике» является «болезнью» этих автомобилей. Стянуть деталь очень проблематично, особенно если это делается редко. Однако существует дедовский способ, которым пользуюсь не только я, но и другие автомобилисты. Для демонтажа закручиваем шпильки в барабан, затем запускаем мотор и включаем четвёртую передачу, приводя барабан во вращение. Затем резко нажимаем на тормоз. Может потребоваться повторить процедуру несколько раз. После этого пытаемся снова сбить барабан молотком, обычно это получается.

Снятие колодок

Демонтируем колодки в таком порядке:

1. Снимаем подпружиненные болты, удерживающие тормозные элементы.

2. Отвёрткой стягиваем нижнюю пружину.

3. Отодвигаем колодку и демонтируем распорную планку.

4. Стягиваем пружину, которая удерживает колодки в верхней части механизма.

5. Отсоединяем рычаг от наконечника троса ручника.

6. Вынимаем шплинт, удерживающий рычаг ручника.

7. Демонтируем с колодки рычаг, палец и шайбу.

Видео: замена колодок задних тормозов на «шестёрке»

Установка колодок и барабана

Тормозные элементы устанавливаются на место в обратной последовательности. Прежде чем одеть барабан на полуось, нужно очистить его изнутри от коррозии и загрязнений, например, щёткой по металлу. Следует также учесть, что с новыми колодками барабан может не сесть на своё место. Поэтому придётся слегка отпустить натяжение троса ручника. Когда барабаны с обеих сторон будут установлены, нужно выполнить регулировку ручника.

Чтобы барабан сел на место, может потребоваться ослабить трос ручника

При замене колодок рекомендуется также проверить и другие элементы тормозной системы и подвески. На тормозных шлангах не должно быть видимых повреждений и подтёков. Колодки меняют только комплектом. В противном случае машину после ремонта будет уводить в сторону.
