Виды
Полуавтоматическая – способна выполнять сразу нескольких операций. Нужные объёмы устанавливаются оператором, а контролируются системой.
Автоматическая – задаёт программы – как установить извлечение вещества, вакуумирование контура, заправку газа и заливку масла. Отработанный газ не стравливается в воздух, а сливается в резервуар для повторного использования. Процесс выполняется автоматически после установки оператором марки и типа холодильного оборудования. В некоторых случаях программа содержит базу данных автомобилей, где для каждой модели указаны объёмы масла и фреона. При этом обеспечивается надёжная защита от высокого и низкого давления.
Критерии выбора масла
Итак, как правильно выбирать масло для автокондиционеров, сколько масла должно находиться в компрессоре и как правильно залить или добавить жидкость? Для начала давайте разберемся с основной.
Основа (синтетическое и минеральное)
В продаже можно встретить два типа расходных материалов, различающихся между собой по основе — они могут быть синтетическими и минеральными. Точно понять, какое из них используется в вашей системе кондиционирования, не особо трудно, но для этого нужно учитывать некоторые нюансы. В частности, в транспортных средствах, которые были произведены до 1994 года, компрессор кондиционера функционирует на жидкости R-12. В кондеры, в которых используется такой фреон, можно заливать масляный продукт Suniso 5G.
Масла PAG 46, 100 и 150 для автокондиционера
Что касается более новых машин, выпущенных после 1994 года, то в них используется газ типа R-134a. В данном случае масло для кондиционера должно быть синтетическим и соответствовать стандартам PAG 46, PAG 100, PAG 150. То есть в случае с кондерами, работающими на газу R-134a, расходный материал может быть исключительно на синтетической основе, но никак не на минеральной. Что касается автомобилей, произведенных в переходный период в 1994 году, то в некоторых моделях может использоваться фреон R-12 или R-134a.
В любом случае, перед тем, как производить замену жидкости в кондиционере, необходимо внимательно ознакомиться с сервисной книжкой. В мануале должны быть описаны рекомендации касательно выбора «расходника». Также следует отметить, что жидкость PAG имеет один минус — на воздухе она быстро насыщается влагой, так что обычно она производится только в маленьких баллончиках. При этом одного баллона может не хватить для заправки кондера.
Категории машины
Чтобы правильно определить, какую жидкость нужно использовать, подсказку может дать происхождение авто. К примеру, машины японского и корейского производства обычно ориентированы на масла PAG 46 и PAG 100, в то время как в американских авто обычно используется жидкость PAG 150. Что касается европейского рынка, то здесь также применяется расходный материал PAG 46:
В том случае, если вам нужно поменять жидкость, но сколько точно заливать, вам неизвестно, единственным выходом будет полная очистка мотора компрессора. Благодаря этой процедуре вы сможете быть уверены в том, что система полностью герметична и в ней нет механических загрязнений. Перед тем, как производить заправку, следует залить часть расходного материала, в противном случае может возникнуть проблема масляного удара в системе.
Также нужно учитывать, что каждый расходный материал имеет разные показатели вязкости. Поэтому многие специалисты рекомендуют увеличивать данный показатель в связи с тем, что замена масла производится не часто, а ездить на нем приходится не только летом, но и зимой. Так что наиболее оптимальным вариантом будет использование масла PAG 100 — оно имеет наиболее подходящих коэффициент вязкости.
Пошаговое руководство по заправке кондиционера
Как производится замена фреона в кондиционере автомобиля:
Для начала нужно открыть капот и снять с основного шланга колпачок — этот элемент ответственный за низкое давление в агрегате. Демонтировав колпачок, вы сможете снизить давление в системе. Также не лишним будет произвести очистку этого места, так как нельзя допустить попадание мусора в магистрали. Делайте это аккуратно, поскольку попадание грязи в систему может привести к поломке компрессорного устройства.
Затем производится установка шланга на заправочный штуцер. Сверьтесь с сервисной книжкой, чтобы точно знать, где он расположен.
После этого необходимо завести мотор автомобиля и прогреть его до рабочей температуры. Учтите, что при работе силового агрегата его обороты должны быть на уровне 1500, желательно, чтобы не меньше.
При работающем двигателей необходимо включить кондер, при этом настроить режим рециркуляции воздушного потока. Мощность кондиционера должна быть самой высокой.
Далее, открывается вентиль, отвечающий за низкое давление в системе, также одновременно следует открыть и кран на баллоне с фреоном. Ели вам удалось самостоятельно сбросить давление, то производится заправка системы фреоном
Мотор при этом должен быть заведен, это обязательно, поскольку процедура заправки всегда осуществляется на запущенном двигателе.
Заправляя систему, обращайте внимание на показания манометра. Это обязательно, поскольку уровень давления в системе является одним из основных параметров ее работоспособности
Проследите за тем, чтобы это значение не превышало порог в 285 кПа.
Через какой-то промежуток времени вы можете почувствовать, что в салоне вашего автомобиля стал появляться прохладный воздух, это говорит о том, что процедура проходит успешно. На этом этапе необходимо вовремя перекрыть ранее открытый кран. Этот момент должен наступить тогда, когда температура воздуха, который выходит из воздуходувов в салоне авто, будет в районе 5-8 градусов.
После того, как процедура заправки будет успешно завершена, необходимо произвести диагностику правильности ее проведения и оценить результат. Процедуру замены хладагента можно считать успешно оконченной в тот момент, когда на фильтре будет прозрачная жидкость, при этом пузырьки в ней должны отсутствовать. Если же она не прозрачная или на ней имеются пузырьки, это говорит о том, что очистка магистралей системы еще не завершена либо вы что-то сделали неправильно. Если это так, то процедуру можно повторить.
Фотогалерея «Заправляем кондер»
1. Приготовьте все, что может потребоваться.
2. Подключите оборудование для заправки.
3. В ходе процесса следите за давлением.
Как понять, что кондиционер пора заправить
Даже в исправном состоянии система кондиционирования автомобиля постепенно теряет хладагент (фреон). Согласно нормативам, потеря 15% фреона за один год считается нормальным показателем. По техническим условиям утечка 50% хладагента и более приводит к тому, что автомобильный кондиционер уже не в состоянии работать эффективно. Поэтому даже исправно работающую систему необходимо заправлять хладагентом каждые 3 года.
Однако в старых автомобилях ситуация выглядит иначе. Потеря фреона может происходить намного быстрее и в больших объёмах. Поэтому на таких машинах автокондиционер нуждается в заправке гораздо чаще.
Почувствовать то, что кондиционер нужно перезаправлять, достаточно просто. Если он перестал справляться с высокой температурой в салоне летними днями, нужно ехать в сервис или менять в нём хладагент самостоятельно.
Заправлять кондиционер также придётся, если произошла разгерметизация системы кондиционирования из-за поломки. В этом случае перед заправкой необходимо устранить причину утечки, которая обычно кроется в механических повреждениях трубок либо в коррозии конденсатора кондиционера. В первом случае нужно заделать места утечек герметиком, во втором, вероятнее всего, придётся заменить сам конденсатор.
Какой фреон в автомобильном кондиционере?
Виды хладагента применяемые в автокондиционерах
Ранее для заправки кондиционера использовали фторсодержащий фреон R-12, хоть он и более продуктивный, но из-за того, что очень вредный, в 1992 г. его применение запретили, и заменили на хладагент R-134а. Поэтому владельцам автомобилей с кондиционером выпускавшимся до 1992 года выпуска, приходится либо самостоятельно заправлять, либо переходить тоже на новый вид фреона. Ведь хотя они и работают на R-12, но на сервисных станциях заправка хлорфторосодержащего газа запрещена. Так что все новые модели машин с автомобильным кондиционером заправлены фреоном R-134а. Кстати, какой фреон в автомобильном кондиционере конкретной системы, можно увидеть на табличке, подняв капот. Хотя перепутать сложно, ведь даже заправочные штуцеры разные (в трубке под R-134а он выше и с большим диаметром). На наклейке под капотом также можно увидеть и норму заправки фреона в автокондиционере.
Перед тем как заправлять кондиционер своими руками, желательно точно определится, какое количество фреона в кондиционере автомобиля, чтобы рассчитать с покупкой требуемого количества баллончиков. Посмотреть норму заправки фреона в автокондиционере, как уже выяснили, можно на табличке под капотом, где указан как тип хладагента, так и его количество в системе.
Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.
Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.
Долив масла при заправке кондиционера
В таблице количества фреона в машинном кондиционере всегда есть цифры и заправочных норм масла, но мало кто знает, как его долить, да и зачем. Некоторые водители, при заправке автокондиционера, советуют всегда доливать масло. Но ведь избыток смазки часто приводит к поломке поршневого компрессора, поскольку масло, проходя через агрегат вместе с газообразным хладагентом, нагорает на узлах. Так как же быть в этой ситуации?
Ответ довольно прост — для заправки автомобильного кондиционера лучше использовать фреон с добавлением масла (такая информация указывается на баллончике с хладагентом), поскольку оно там уже дозировано. Но если, все же, предусмотрена отдельная заправка смазки, то следует использовать полиалкиленгликолевое масло – PAG (на фото по средине). Масло заливается в компрессор через картер (указано стрелкой на фото справа).
Вакуумирование кондиционера своими руками
Далеко не все это учитывают, но не менее важной процедурой, кроме норм заправки фреона и количества масла в системе, также является и вакуумирование кондиционера !
Вакуумирование кондиционера автомобиля
Когда в системе автокондиционера осталось менее чем 50% хладагента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.
Чтобы вакуумировать автокондиционер самостоятельно вам потребуется:
- Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
- Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
- Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз.
После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.
Устранение утечки
Если повреждение существенное или вышел из строя целый узел системы, то для ремонта лучше обратиться к профессионалам.
Но чаще всего повреждения в кондиционере незначительные. Следовательно, выполнить восстановительные работы можно и самому.
Здесь есть два варианта.
С помощью специальной латки.
Здесь последовательность следующая:
- подготовьте небольшую металлическую трубку, которая подходит по диаметру;
- заведите на нее небольшие хомуты, зачистите наждачной бумагой и обезжирьте с помощью спиртового раствора;
- соедините две половины муфты с помощью обычной изоленты;
- нанесите клей на подготовленную муфту, поставьте деталь на место и стяните ее с помощью хомутов.
Как вариант.
С помощью герметика.
Сегодня продаются специальные средства, которые эффективно затягивают небольшие повреждения. Все, что необходимо – закачать их в систему вместе с фреоном.
Через 20-30 минут существующие щели исчезнут, и проблема с утечкой фреона из автокондиционера будет устранена.
Необходимые материалы и оборудование
Сейчас все автокондиционеры заправляются тетрафторэтаном (маркировка — R-134a), однако по старинке автолюбители по-прежнему именуют этот хладагент фреоном, так как системы охлаждения автомобилей, выпускавшихся до начала-середины 90-х годов, заправлялись фреоном CFC-12.
Флакон фреона весом в полкилограмма обойдётся в сумму около 1 000 рублей, большие по размерам ёмкости — в несколько тысяч рублей.
Для кондиционеров малолитражных легковых автомобилей хватает и флакона в 500 граммов, а для более крупных и мощных авто можно обойтись двумя флаконами
Для заправки автомобиля понадобится одно из следующих устройств:

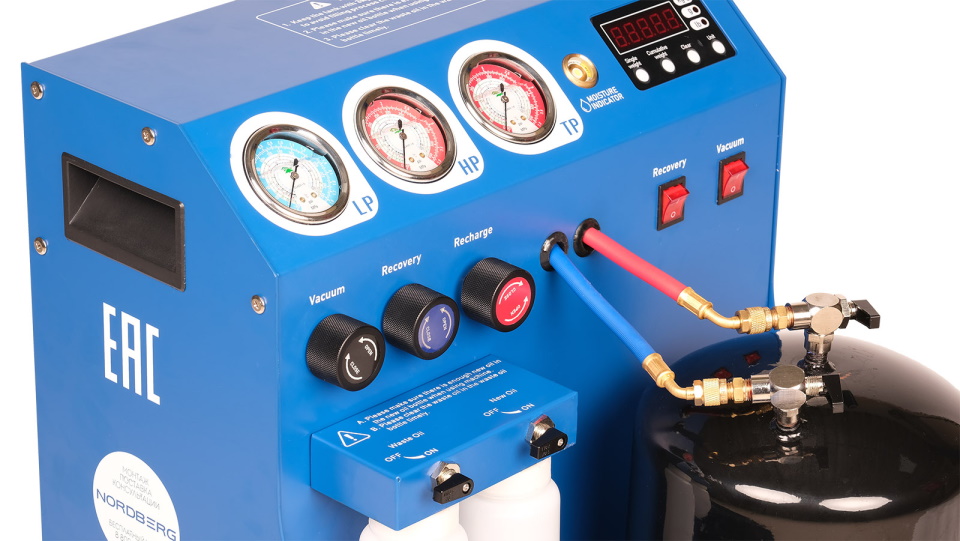

- автоматическая станция (стоит десятки тысяч рублей);
- одно- или многоразовый набор оборудования.
Естественно, что о покупке автоматической станции при самостоятельной заправке речь идти не может — она обойдётся слишком дорого. А вот с наборами стоит разобраться внимательнее. Полноценный состоит из:
- манометрического коллектора;
- весов;
- баллона, заправленного фреоном;
- вакуумного насоса.
Одноразовый набор стоит совсем недорого и включает флакон, шланг и манометр. Также в обоих случаях понадобятся переходники и штуцеры.
Одноразовый набор дешевле, но менее надёжен, многоразовый — наоборот
Выбор из этих двух вариантов — решение автовладельца.
Методы поиска утечки
Сегодня можно выделить несколько основных способов быстрого поиска утечки в автокондиционере.
Рассмотрим наиболее популярные из них.
Применение течеискателя.
Столь современное устройство оказывает реальную помощь в поиске утечки, когда визуально найти проблему не удается.
Преимущество изделия – высокая чувствительность и точность. Но есть у течеискателя недостаток. Если повреждение небольшое, то найти его таким способом не выйдет.
Заправка азотом.
Эта методика, стара, как мир, но активно применяется и сегодня для проверки автокондиционера. Ее суть сводится к заправке азота в систему под большим давлением.
При этом место утечки фреона определяется исключительно на слух. Преимущество такого способа – простота и доступность. Недостаток – низкая эффективность.
Мыльный раствор.
Чтобы упростить процесс поиска часто используется мыльный раствор. Но это опасно. В системе кондиционирования есть не только фреон, но и масло для смазывания компрессора.
Последнее способно хорошо впитывать влагу и может совмещаться только с конкретным видом фреона.
Применение же мыльного состава часто приводит к поломке компрессора и, как следствие, серьезным тратам.
Применение ультрафиолетовой добавки.
Современный и наиболее эффективный метод определения утечки. Его активно применяют работники практически всех современных СТО. Суть проста.
В процессе заправки автокондиционера фреоном в состав добавляется немного специальной добавки.
Последняя смешивается с содержимым системы (хладагентом, маслом) и при выходе наружу (в месте утечки) приобретает зеленый цвет.
Преимущество такого метода – наглядность (место повреждения в системе видно сразу) и абсолютная безопасность для системы. Минус – высокая стоимость.
Порядок заправки автокондиционеров хладагентом
Для заправки автокондиционеров на большинстве современных машин применяют хладагент R-134a (тетрафторэтан), но по старинке его все называют фреоном. Чтобы заправить систему кондиционирования легкового автомобиля малого или среднего класса потребуется в среднем около 0,5 кг хладагента.
Рекомендуем: Диагностика авто как проверить катушку зажигания мультиметром на работоспособность
Информацию о типе хладагента для кондиционера вашего авто и норме его заправки вы можете узнать из сервисной книжки к автомобилю. Также эта информация часто указана на табличке, размещенной на внутренней стороне капота.
Заправка автокондиционеров хладагентом состоит из следующих этапов:
- Откачка остатков хладагента из системы кондиционирования. Современные станции для заправки автокондиционеров в автоматическом режиме откачивают старый хладагент для его взвешивания и удаления из него отработанного масла.
- Вакуумирование системы. Это очень важный этап заправки автокондиционера. В результате данной операции из системы удаляются остатки воздуха и влаги. Чтобы добиться вакуума необходимой глубины может понадобиться от 10 до 30 минут (в зависимости от мощности и класса оборудования), выполнить качественное вакуумирование за 1-2 минуты невозможно.
- Тест на герметичность позволяет обнаружить утечки, имеющиеся в системе. При некачественном вакуумировании (этап №2) тест на герметичность может не показать имеющиеся утечки, что приведет к дальнейшим сбоям в работе автокондиционера.
- Заправка масла. В процессе работы автокондиционера масло заправленное в систему (в среднем около 15 грамм) служит для смазки механизмов компрессора. Довольно часто масло заправляют с красителем (трейсером) для облегчения определения в будущем возможных утечек.
- Загрузка хладагента. Это завершающий этап заправки автокондиционеров, который проходит достаточно быстро. Как мы уже писали выше, в среднем для заправки одного кондиционера легкового автомобиля нужно около 500 грамм хладагента.
- Давление в портах низкого и высокого давления должно прийти в норму сразу же после включения компрессора автокондиционера. Манометр низкого давления должен показывать около 2 бар, а высокого давления – 15-18 бар.
- Рукой на ощупь проверяется температура трубки контура низкого давления – она должна быть холодной.
- Из дефлекторов в салоне автомобиля должен пойти холодный воздух, а компрессор кондиционера должен периодически отключаться.
Наличие всех этих признаков говорит о том, что кондиционер в автомобиле заправлен успешно и водитель может наслаждаться его исправной работой.
Как вы понимаете, качественно заправить автокондиционер без наличия профессионального оборудования будет практически не реально. Однако набор для заправки автокондиционеров своими руками можно собрать из доступных и недорогих комплектующих самостоятельно. В конце этой статьи смотрите видео о том, как пользоваться таким набором.
А для общего представления о стоимости подобного рода услуг ниже мы приводим порядок цен за заправку автокондиционеров в крупных городах России (Москва, Санкт-Петербург, Волгоград, Нижний Новгород, Краснодар и т.д.).
Все, что нужно знать о заправке кондиционера
В машине дует прохладный воздух и кажется, что система кондиционирования авто в порядке? Не всегда этот факт очевиден. Система может разгерметизироваться, в нее попадет вода и иногда ее количество может достигать даже более 120 мл! В зимний период вода может замерзнуть, что может перекрыть терморегулирующий вентиль. Вместе с водой в систему в любом случае попадет воздух, и эта смесь может способствовать появлению коррозии.
Не будем забывать и про хладагент. Специалисты уверяют, что даже при идеальной работе кондиционера, протечка хладагента на уровне от 5 до 8% в год неизбежна, а когда хладогента в системе становится менее 50%, начинаются существенные перебои в работе кондиционера. Ремонт последнего — вещь не дешевая, особенно, если течет радиатор кондиционера. Так что без регулярной дозаправки (или, как отмечено выше, повторной заправки) хладагентом вашего автокондиционера не обойтись.
Сколько стоит заправка кондиционера?
Автовладельцы спорят, как и где стоит лучше заправляться? Насколько профессионально мастера сделают заправку? Цены в небольших заправочных станциях начинаются с 1000 рублей. Стоимость заправки кондиционера у официальных дилеров колеблется в пределах 5000-7000 рублей.
Дозаправляем кондиционер самостоятельно
Важно! Перед заправкой необходимо подсоединить к системе вакуумный насос, чтобы удалить из кондиционера машины ненужный воздух и воду. Если вы делаете дозаправку, то можно обойтись без этой процедуры
Вскрывая кондиционер ненадолго, мы понимаем, что воздух не успел заменить большое количество фреона автомобильного кондиционера.. Итак, приступаем к заправке
Если вы делаете дозаправку, то можно обойтись без этой процедуры. Вскрывая кондиционер ненадолго, мы понимаем, что воздух не успел заменить большое количество фреона автомобильного кондиционера.. Итак, приступаем к заправке
Итак, приступаем к заправке
- если необходимо — вакуумируем систему, чтобы приступать к закачиванию нужного количества газа в кондиционер.
- отмеряем необходимое количество фреона с помощью электронных весов или мерной колбы. Считается, что в таких случаях лучше всего использовать именно колбу, в нее легко перелить фреон.
- открываем все краны, чтобы газ поступил в систему. Специальная мерная колба оснащена нагревательным элементом, благодаря которому можно повысить давление газа, так фреон полностью попадет в систему.
Второй вариант заправки кондиционера
Нам понадобится порт обратной магистрали. Во время заправки компрессор должен находиться в включенном состоянии, ведь именно так фреон на 100% закачается внутрь. Наблюдать за заправкой можно будет с помощью специального смотрового глазка.
Важно! Всегда заправляйте кондиционер до самого конца!
Если система не была заправлена должным образом, то и прохлады в автомобиле можно не ждать, и это будет только вершиной айсберга.
Если перезаправить кондиционер, получим повышенное давление и сбои в работе системы, а в некоторых случаях и поломку. Неполадки в системе возникают обычно в 2 случаях:
- после полной заправки кондиционера
- от длительной езды с пустым кондиционером.
Способы заправки автомобильного кондиционера
Устройство будет заправлено правильно, если будут учтены все особенности. Для начала необходимо изучить методы и выбрать самый оптимальный.
Заправка по давлению. Такой способ имеет место быть, если имеются точные данные и о предельном уровне хладагента в системе. Информацию можно найти в инструкции или на сайте производителя. Теперь, используя манометр, нужно соединить коммуникационные трубки и емкость с фреоном. Затем производится медленная и аккуратная подача газа
Особое внимание надо уделить манометру, чтобы во время заметить рекомендованные к системе показатели. Когда нужная отметка будет достигнута, заправка завершена. В этом способе главное – умение работать с манометром
Минусом метода является то, что он занимает много времени
В этом способе главное – умение работать с манометром. Минусом метода является то, что он занимает много времени.
Заправка по массе. Особенностью этого способа является постоянный контроль веса баллона с фреоном. Главным инструментом будут весы. Принцип простой – хладагент должен поступать из емкости в кондиционер с периодическим взвешиванием. По весу можно будет определять наполненность системы. Единственная сложность – перед началом работы необходимо удалить весь фреон из кондиционера, для этой операции подойдет вакуумный насос. Метод подходит только для полной перезаправки. Использование заправочного цилиндра. Способ актуален только при наличии точных данных о количестве хладагента в кондиционере. Недостающее количество фреона переливают в цилиндр, который помещается в климатическую систему. Заправка по перепаду температур. Принцип действия заключается в фиксации переохлаждения или перегрева, но способ достаточно сложный, поэтому его используют редко.
Как заправить кондиционер в автомобиле своими руками
Сначала необходимо подготовить инструменты и хладагент:
- Баллон фреона;
- Шланги;
- Переходник с краном;
- Метрологическую станцию.
Перед работой надо позаботиться о безопасности с помощью перчаток и защитных очков. Процесс будет происходить под давлением.
Затем нужно провести заправку по следующим этапам:
- Первым делом переходник с краном присоединяют к баллону с хладагентом, прикручивая его, а затем к заправочному шлангу.
- Второй конец шланга присоединяют к метрологической станции. К ее счетчику производят подключение и другого шланга. Конструкция для переливания фреона собрана.
- Далее вручную настраиваются параметры датчиков счетчика, выставляется показатель температуры воздуха.
- Определяется штуцер с низким давлением, его трубопровод будет больше чем у штуцера высокого давления. С него снимается колпачек, а окружающая поверхность очищается. Затем к нему присоединяется собранная ранее конструкция.
- Согласно инструкции, заправка производится при работе автомобиля на частоте оборотов, равной 1500.
- Далее включается максимальная производительность системы на некоторое время. После этого баллон с фреоном переворачивают и откручивают кран на переходнике. В таком положении газ начинает поступать в кондиционер. Все время нужно следить, чтобы давление на датчике станции не превысило показатель 285 кПа.
- Когда из трубопровода в салоне начнет поступать холодный воздух, заправку нужно прекратить.
- Теперь система кондиционирования должна поработать минут 10.
- После завершения всех работ рекомендуется обработать испарители и воздухопроводы специальным спреем. Он уничтожит микробы и неприятные запахи.
Через смотровое отверстие фильтра-осушителя можно оценить правильной проведенной процедуры. Если в жидкости нет пузырьков, то заправка была произведена успешно.
Альтернативную инструкцию по заправке автомобильного кондиционера вы найдете в этом видео:
В автосервисе можно без особых хлопот провести все работы по обслуживанию и ремонту климатической системы. Там имеется все необходимое оборудование и опытный персонал. Заправка кондиционера в технических центрах обойдется в 1300 рублей и выше.
Итог
Решать производить заправку своими руками или обращаться к специалистам, решать автовладельцу. Главное, делать все своевременно. Процесс не занимает много времени, но продлевает срок службы климатической системы на длительный срок.
