Аэродинамика автомобиля: советы по выбору аэродеталей

Прижимная и подъемная силы

Вот еще один нюанс, который влияет на управляемость транспорта. В некоторых случаях лобовое сопротивление не удается снизить до минимума. Пример тому – болиды F1. Хотя их кузов идеально обтекаемый, колеса в них открыты. Эта зона создает больше всего проблем для производителей. У такого транспорта Сх находится в пределах от 1,0 до 0,75.

Если задний вихрь в этом случае не удастся устранить, то потоком можно воспользоваться, чтобы увеличить сцепление с треком. Для этого на кузов устанавливают дополнительные детали, которые создают прижимную силу

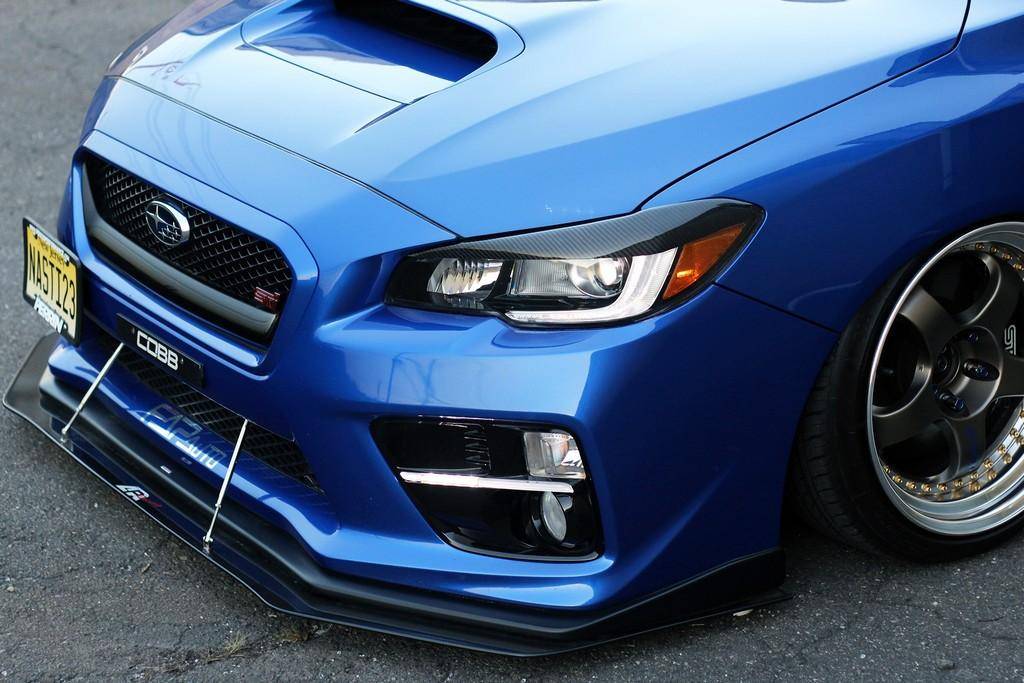

Например, передний бампер оснащают спойлером, который препятствует отрыву от земли, что крайне важно для спорткара. Подобное антикрыло закрепляется и на задней части болида

Переднее антикрыло направляет поток не под машину, а на верхнюю часть кузова. Из-за этого нос транспорта всегда направляется в сторону дороги. Снизу образуется вакуум, и машина будто прилипает к трассе. Задний спойлер препятствует образованию вихря позади авто – деталь срывает поток, прежде чем он начнет всасываться в зону разрежения за транспортом.

На уменьшение лобового сопротивления также влияют мелкие элементы. Например, кромка капота практически всех современных автомобилей закрывает щетки дворников

Так как передняя часть машины больше всего сталкивается со встречным потоком, то внимание уделяется даже таким мелким элементам, как дефлекторы воздухозаборников

Устанавливая спортивные обвесы, нужно учесть, что дополнительная прижимная сила делает машину более уверенной на дороге, но при этом направленный поток увеличивает лобовое сопротивление. Из-за этого пиковая скорость такого транспорта будет ниже, чем без аэродинамических элементов. Еще один отрицательный эффект – автомобиль становится более прожорливым. Правда, эффект от спортивного комплекта обвесов будет ощущаться при скорости от 120 километров в час, поэтому в большинстве ситуаций на дорогах общественного пользования такие детали .

Подъемная и прижимная сила

В результате неравномерного обтекания потоком воздуха автомобиля с разных сторон возникает разница в скорости его движения.

Действующие подъемная и прижимная силы

Автомобиль движется и рассекает поток воздуха, при этом часть этого потока уходит под авто и проходит под днищем, то есть движется практически по прямой. А вот верхней части потока приходится повторять форму кузова, и ей приходится проходить большее расстояние. Из-за этого возникает разница в скорости воздуха – верхняя часть движется быстрее нижней, проходящей под авто. А поскольку увеличение скорости сопровождается снижением давления, то под днищем образуется зона повышенного давления, которая приподнимает машину.

Проблем добавляет и лобовое сопротивление. Область повышенного давления воздушной массы перед машиной прижимает передок к дороге, в то время как разрежение и завихрения позади наоборот – способствуют приподнятию кузова. Подъемная сила, как и лобовое сопротивление, возрастает при увеличении скорости движения.

Негативным фактором от воздействия такой силы является ухудшение устойчивости авто при увеличении скорости и повышение вероятности ухода в занос.

Но эта сила может оказывать и положительное действие. При внесении корректив в конструкцию авто возможно преобразование подъемной силы в прижимную, которая будет обеспечивать лучшее сцепление с дорогой, устойчивость авто, его управляемость на высоких скоростях.

При этом для получения прижимной силы не требуется каких-либо отдельных решений. Все разработки, направленные на снижение коэффициента Сх также сказываются и на прижиме. К примеру, оптимизация формы задней части приводит к уменьшению завихрений и разрежения, из-за чего подъемная сила тоже снижается, а прижимная — повышается. Установка заднего спойлера действует таким же образом.

Уменьшение завихрений при установке спойлера

Боковые же силы при установлении аэродинамики автомобиля, особо в расчет не берутся, в силу того, что они не постоянны, а также значительного влияния на показатели авто не оказывают.

Но это все теория аэродинамики автомобиля. На практике все можно пояснить одним предложением — чем хуже аэродинамика, тем выше расход топлива.

Зачем нужны спойлеры

Если уж мы никуда не можем деться от воздуха и его капризов, то стоит попробовать обратить его способности во благо. Так думали автомобилестроители раньше и продолжают думать сейчас. Главными новаторами и идейными вдохновителями как всегда являются спортивные подразделения автомобильных концернов. Там и с формой днища изощряются, и специальные обвесы изготавливают, и выхлопную системы в технике кружев Ришелье изобретают. Но все эти эффективные инновации вместить в одну серийную гражданскую машину не получится — больно уж дорого и сложно. Приходится выбирать самый простой, надёжный и действенный способ скорректировать поведение машины в воздушном потоке. И если лобовое сопротивление и повышенные шумы можно побороть только полной перестройкой кузова, то со «взлётами» бороться можно иначе. Для этого подойдут передние сплиттеры и задние антикрылья (спойлеры). Сплиттер помогает уменьшить дорожный просвет и буквально отсечь часть воздуха, попадающего под машину на скорости. Это помогает снизить подъёмную силу.

Спойлер же сглаживает поток воздуха, срывающийся с крыши и заднего стекла автомобиля. Но помимо «спрямления» потока, правильно подобранное антикрыло преобразует сопротивление воздуха в прижимную силу. Получается, что воздух встречается с поверхностью антикрыла под таким углом, что часть силы сопротивления направлена в сторону дорожного полотна. Благодаря жёсткому креплению спойлера к кузову, задней части автомобиля не остаётся ничего, кроме как прижаться к земле под воздействием потока воздуха. Это помогает сохранить управляемость, а на заднем приводе ещё и помогает реализовать мощность на ведущих колёсах. Кстати, передние антикрылья тоже есть, но только в мире профессионального автоспорта.

Как видите, аэродинамика — вещь сложная. И подружиться с ней бывает непросто, даже имея почти безграничные ресурсы. Ведь даже крошечная ошибка в расчётах может привести к эффекту, который будет строго противоположен ожидаемому. Да, есть талантливые механики, которые могут преобразить автомобиль, приладив буквально пару планочек, но, по большей части, все незаводские навесные элементы скорее облагораживают внешность машины, а не её повадки. Давайте будем честными: все же мы любим глазами, а все атрибуты настоящего спорткара уж точно заставят проводить их обладателя взглядом.

21.05.2020

18.10.2019

08.11.2019

19.12.2019

01.10.2021

01.04.2019

04.07.2019

05.02.2018

26.02.2019

22.10.2020

11.06.2020

18.07.2016

Звезды за рулем

Макsим: «Всегда знаю, где газ, но плохо знаю, где тормоз»

Никита Нагорный: «Мне нравится вести машину боком»

Как меняют аэродинамику автомобиля?

Задача специалистов по аэродинамике состоит в уменьшении паразитных сил и моментов (Рх, Рz, Му, Мх и Мz). Добиться можно с помощью дополнительных аэродинамических элементов, что ведет к увеличению площади миделя и как следствие – к увеличению силы лобового сопротивления. Тупик? Нет, оказывается, грамотно сконструированные и тщательно продутые в аэродинамической трубе элементы позволяют уменьшить Сх! Что это за устройства? Обычно при слове обвес речь идет о бамперах, порогах, спойлерах и антикрыльях.

Антикрыло. Создано для борьбы с подъемной силой. Первостепенная задача – создать прижимную силу, чтобы колеса не теряли контакт с дорогой ни при каких условиях. Взгляните на болиды Ф1. Вот где антикрылья – усилия работы специалистов по аэродинамике! Но перебарщивать с размерами нельзя – резко растет аэродинамическое сопротивление, а значит – падает скорость, увеличивается расход топлива. Практически на всех спортивных автомобилях рабочая часть крыла выполнена регулируемой для возможности изменения угла атаки и возможности настройки.

Основы аэродинамики автомобиля. Что влияет на аэродинамику авто?

Спойлер (от spoil — портить). Аэродинамический элемент с одной рабочей поверхностью для изменения направления движения воздушного потока. Основная задача «правильного» спойлера – организация безотрывного и «плавного» обтекания воздушным потоком всей поверхности автомобиля, что повышает устойчивости при движении с высокими скоростями. Спойлер может бороться с подъемной силой, отсюда его сложные формы. Но эта деталь всегда примыкает к кузову автомобиля. По большому счету, бамперы и пороги это тоже большие спойлеры.

Спойлер и антикрыло – основные, но не единственные элементы, улучшающие аэродинамику. Если заглянуть под днище современного авто, то увидим большое количество специальных щитков. Их задача – уменьшить сопротивление, исключить завихрения и направление потока в нужном направлении. Иногда проработка днища дает потрясающие результаты.

Диффузор. Дальше всех пошли спортсмены – они решили присосать автомобиль к трассе! Появились болиды с днищем, имитирующим «трубку Вентури» – создающие резкий рост скорости воздушного потока под машиной. В результате создавалась мощная прижимная сила. Плодами этого открытия норовит воспользоваться каждый автопроизводитель: диффузоры, обеспечивающие ускорение потока, появляются в задней части гражданских машин.

Проблема, что для максимально эффективной реализации т.н. «граунд-эффекта» нужны по возможности плоское днище и минимальный дорожный просвет. Если строители спортивных машин могут это позволить, то, к примеру, на Evolution диффузор служит скорее украшением, чем полноценным аэродинамическим элементом.

Парктроник – главный помощник автовладельца. Устройство и монтаж

Основные элементы аэродинамического обвеса

Комплект аэродинамического обвеса представлен сочетанием нескольких основных элементов. Только при креплении всех элементов обеспечивается высокая прижимная сила. Комплект зачастую представлен:

1. Диффузорами – элемент заднего бампера, за счет которого существенно повышается прижимная сила. Они выглядят как выступы на нижней части конструкции. Диффузоры состоят из параллельных каналов, за счет которых существенно повышается скорость прохождения воздушного потока под автомобилем. Кроме этого, подобный элемент может перенаправлять воздушный поток в вакуумную зону.
2. Юбка или накладка на задний бампер – еще один элемент, за счет которого повышается обтекаемость задней части. Кроме этого, юбка может существенно снизить степень загрязнения заднего обвеса.
3. Юбка на передний бампер устанавливается крайне часто, так как приводит к повышению обтекаемости передней части кузова. За счет установки пластиковой накладки увеличивается прижимная сила спереди, за счет чего повышается степень управления на высокой скорости. Качественная накладка может перенаправлять воздушный поток для охлаждения тормозных дисков.
4. Задний спойлер на крыше багажного отделения устанавливается для равномерного распределения нагрузки на оси. При грамотном подборе этого элемента можно существенно повысить прижимную силу задней оси при движении на большой скорости.
5. Устанавливается спойлер и для заднего стекла. Чаще всего они встречаются на моделях купе и седан. За счет его установки увеличивается обтекаемость крыши, воздушный поток перенаправляется в нижнюю часть кузова.
6. Дефлекторы для заднего стекла напоминают «антикрыло». Характеризуется он относительно невысоким эффектом, также предназначен для обеспечения плавного перехода воздушной массы от крыши к задней части. Формирование подобного воздушного потока существенно снижает степень загрязнения стекла.
7. Верхнее антикрыло часто устанавливается на хэтчбеке. Выделяют несколько видов подобной конструкции: стационарные, регулируемые и съемные.
8. Обтекатели порогов устанавливаются под боковыми дверьми, также повышают степень обтекаемости кузова.
9. Щитки перед колесами требуются для того, чтобы провести рассечение плотной массы воздуха при движении на большой скорости. За счет этого автомобиль не будет притормаживать на момент движения.

Только при установке всех аэродинамических элементов достигается требуемый результат. При этом автомобиль становится весьма привлекательным и интересным. Антикрыло отличается от спойлера тем, что имеет большие размеры и сильно возвышается над крышкой багажного отделения. Задача антикрыла заключается в направлении воздушного потока для формирования прижимной силы, спойлер наоборот рационально распределяет воздушный поток.

Лобовое сопротивление и коэффициент Сх

По большей части все работы с кузовом авто направлены на преодоление лобового сопротивления, поскольку именно эта сила самая значительная.

Движение потоков воздуха

За основу при расчетах берется сила сопротивления воздуха. Для вычисления результата используются такие данные как плотность воздуха, площадь поперечной проекции авто, коэффициент аэродинамического сопротивления (Сх)  — это важнейший показатель в аэродинамике автомобиля. При этом на силу сопротивления в значительной мере влияет также скорость движения. Так, увеличение скорости вдвое будет сопровождаться повышением сопротивлением в 4 раза. Скорость один из мощных факторов увеличения расхода.

Например, для хорошо обтекаемого авто с площадью проекции 2 м2  и коэффициентом 0,3 при движении на скорости 60 км/ч для преодоления сопротивления воздуха необходимо 2,4 л.с., а при скорости 120 км/ч уже 19,1 л.с. Разница расхода топлива при таких условиях достигает 30% на 100 км.

Рассмотрим все по-простому. У воздуха есть своя плотность, причем немалая. При движении автомобилю приходится проходить через имеющиеся воздушные массы, при этом создается поток, который обтекает кузов. И чем легче авто будет «резать» воздушную массу, тем меньше он затратит на это энергии.

Но не все так просто. Во время движения перед авто создается область увеличенного давления (машина сжимает воздушную массу), то есть спереди образуется такой себе невидимый барьер, осложняющий «разрезание» воздушной массы.

Также после обтекания кузова происходит отрыв воздушного потока от поверхности, что становиться причиной появления завихрений и разрежения за авто. В сочетании с повышенным давлением возникающее разрежение еще больше увеличивает сопротивление.

Поскольку повлиять на плотность воздуха невозможно, то конструкторам остается только вносить коррективы в две другие расчетные составляющие – площадь авто и коэффициент аэродинамического сопротивления.

Но уменьшить проекцию авто не представляется особо возможным без ущерба для полезных пространств кузова (просто невозможно сделать авто меньше, чем он есть), поэтому остается только изменение коэффициента Сх.

Этот коэффициент устанавливается экспериментальным путем (в аэродинамической трубе) и характеризует он соотношение лобового сопротивления к скоростному напору и площади поперечного сечения кузова. Величина его безразмерная.

Аэродинамическая труба

Наименьший коэффициент аэродинамического сопротивления имеет каплевидное тело. При движении в воздушной массе такое тело плавно перед собой разводит поток, не создавая области повышенного давления, а имеющийся «хвост» позволяет за собой сомкнуть поток без обрывов и завихрений, то есть разрежение тоже отсутствует. Получается, что воздух просто обтекает тело, создавая минимальное сопротивление. Для такого тела коэффициент Сх составляет всего 0,05.

Конструкторам, работая с аэродинамикой автомобиля добиться, таких показателей пока не удается. И все потому, что при движении сопротивление создается несколькими факторами:

• Формой кузова;
• Трением потока о поверхности при обтекании;
• Попаданием потока в подкапотное пространство и салон.

Поэтому для современных авто коэффициент аэродинамического сопротивления считается отличным, если его значение ниже 0,3. К примеру, у Peugeot 308 коэффициент составляет 0,29, у Audi A2 он равен 0,25, а у Toyota Prius – 0,26. Но стоит отметить, что это расчетные показатели в идеальных условиях. На практике же во время движения на авто воздействуют множество разнообразных факторов, которые негативным образом сказываются на сопротивлении кузова.

Примечательно, что на коэффициент оказывает наибольшее влияние не передок авто, а его задняя часть. И виной этому становится создание разрежения и завихрений в результате отрыва потока от кузова. Поэтому конструкторы по большей части занимаются приданием необходимой формы именно задней части.

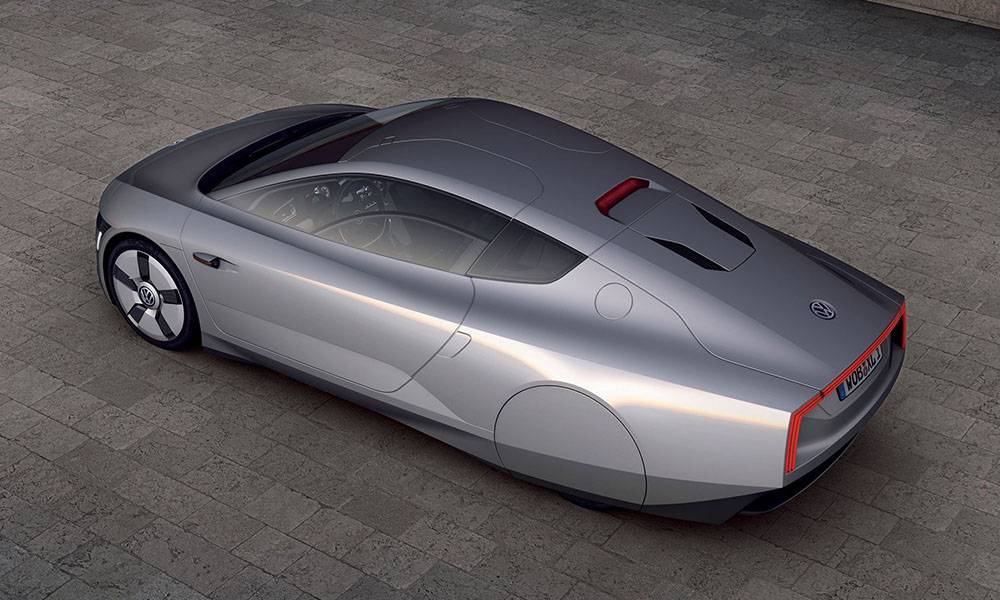

Коэффициент сопротивления Volkswagen XL1 составляет всего 0,19

Снизить коэффициент Сх позволяет также уменьшение количества выступающих частей, причем везде на авто (бока, крыша, днище, передок), а тем элементам, которые не удается убрать с поверхности придается максимально возможная обтекаемая форма.

От каких факторов зависит показатель аэродинамики

Несмотря на то, что можно бесконечно перечислять факторы, от которых зависит аэродинамика автомобиля в движении, реально отметить список основных:

• геометрические параметры переда авто;

• геометрия боковых частей;

• геометрические данные задней части;

• геометрия дна;

• насколько шероховатой является поверхность.

Чтобы машина встречала минимальное воздушное сопротивление, необходимо позаботиться о плавной и обтекаемой форме. Когда воздух встречает какое-либо препятствие, он, в первую очередь, начинает сопротивляться, и только потом происходит его разделение. Первая часть обходит преграду сверху, вторая – с нижней части, третья и четвертая – по бокам. Теперь стоит представить, что воздушные потоки, окружающие машины, — это обыкновенные нити, на которых присутствуют пружины, равномерно распределенные по всей длине. Когда машина въезжает в пространство с такими полосами, начинает происходить следующее: для начала нужно, чтобы преграда расступилась. В зависимости от того, насколько большая площадь первого участка, тем больше пружин начинает сжиматься в одинаковый момент для дальнейшего движения. Когда данная ситуация уже произошла, происходит дальнейшее равномерное распределение по дну и кузову.

Далее пружины сжимаются еще больше, поэтому нити начинают двигаться по радиаторной решетке до тех пор, пока не дойдут до капота. Чаще всего там присутствует ступень внушительных размеров, поэтому пружина должна оперативно сжаться еще больше. Далее витки начинают напрягаться еще больше из-за ветрового стекла. Это происходит до того момента, пока кузов не будет сглаживаться, а у пружин не появится свободное пространство, чтобы принять исходное состояние. В том случае, если линия крыши будет перетекать в багажник, то пружина начнет разжиматься, а нить продолжит просто чертить контур. Но в том случае, когда пружина начнет терять опору, то, в первую очередь, произойдет ее разжимание, а колебания будут продолжаться до того времени, пока не будет полностью потрачена накопленная энергия. Подобные движения в хаотичном порядке оптимально показывают визуальный пример турбулентности. В этот момент происходит образование потоков завихряющегося «возмущенного воздуха», которые формируют промежуток с пониженным давлением. Самым простым примером турбулентной зоны является задняя часть прицепа для фуры. Можно почувствовать на уровне физиологии, как происходит затягивание воздуха, если двигаться мимо нее. Вспоминая азы школьной программы по физике, можно отметить, что движение предмета будет происходить в ту сторону, где окажется пониженный уровень давления. Именно поэтому эффект вызывает неприятные чувства. Однако большинство забывает о генерировании вакуума. Когда поток воздуха обрывается со стороны задней части кузова, появляется турбулентность, которая способна засосать обратно и преграждать путь вперед.

Также стоит обратить внимание, что современные иномарки имеют геометрию кузова, которая обладает некоторыми схожими чертами с формой крыла самолета. Дно современной машины имеет плоскую форму, поэтому потоки турбулентности появляются в небольшом количестве

Ситуация с верхней частью кузова обстоит совершенно по-другому. Предполагается, что возникающее давление воздуха будет меньше в сравнении с пространством под колесами. Поэтому ТС может немного приподниматься над дорожным покрытием. Чем больше просвет, тем сильнее оказывается эффект. Опора для самолетов происходит примерно одинаковым образом, так как появляется генерация подъемной силы из-за возникающей разницы в давлении. Разумеется, на машине полетать не получится, но все же о подобных вещах нужно помнить, особенно при передвижении на высокоскоростном режиме

Дно современной машины имеет плоскую форму, поэтому потоки турбулентности появляются в небольшом количестве. Ситуация с верхней частью кузова обстоит совершенно по-другому. Предполагается, что возникающее давление воздуха будет меньше в сравнении с пространством под колесами. Поэтому ТС может немного приподниматься над дорожным покрытием. Чем больше просвет, тем сильнее оказывается эффект. Опора для самолетов происходит примерно одинаковым образом, так как появляется генерация подъемной силы из-за возникающей разницы в давлении. Разумеется, на машине полетать не получится, но все же о подобных вещах нужно помнить, особенно при передвижении на высокоскоростном режиме.

Зачем это нужно

Для чего нужна аэродинамика автомобилю, знают все. Чем обтекаемее его кузов, тем меньше сопротивление движению и расход топлива. Такой автомобиль не только сбережет ваши деньги, но и в окружающую среду выбросит меньше всякой дряни. Ответ простой, но далеко не полный. Специалисты по аэродинамике, доводя кузов новой модели, еще и:

рассчитывают распределение по осям подъемной силы, что очень важно с учетом немалых скоростей современных автомобилей,
обеспечивают доступ воздуха для охлаждения двигателя и тормозных механизмов,
продумывают места забора и выхода воздуха для системы вентиляции салона,
стремятся понизить уровень шумов в салоне,
оптимизируют форму деталей кузова для уменьшения загрязнения стекол, зеркал и светотехники.

Причем решение одной задачи зачастую противоречит выполнению другой. Например, снижение коэффициента лобового сопротивления улучшает обтекаемость, но одновременно ухудшает устойчивость автомобиля к порывам бокового ветра. Поэтому специалисты должны искать разумный компромисс.

Какой существует коэффициент сопротивления

На практике оказалось, что воздух может быть сильно капризным и его сложно предсказать. Когда стоит приятная безветренная погода, о том, что он существует, многие люди просто забывают. Но ситуация в корне меняется, когда человек начинает движение. Если человек начнет постепенно ускоряться, он будет чувствовать, что воздух начинает превращаться в киселеобразную субстанцию. Машина постоянно встречает движущийся воздушный поток. Чтобы автомобилист имел хотя бы примерное представление о том, насколько быстро машина справляется с воздушным потоком, был введен новый показатель, называющийся коэффициентом лобового сопротивления.

Важно отметить, что данный показатель имеет относительное значение, поэтому требует постоянного сравнения с другими показателем. Чтобы облегчить расчеты, был также установлен эталон, в качестве которого выступает всем привычный цилиндр. Его диаметр должен совпадать с самой широкой частью авто

Тогда встречаемое при движении машины сопротивление будет равняться единице. Когда данный показатель становится известным, в подобные условия помещают авто. Если сопротивление воздуха в 2 раза меньше, соответственно показатель будет 0,5. Однако в современных условиях подобное значение никуда не годится

Его диаметр должен совпадать с самой широкой частью авто. Тогда встречаемое при движении машины сопротивление будет равняться единице. Когда данный показатель становится известным, в подобные условия помещают авто. Если сопротивление воздуха в 2 раза меньше, соответственно показатель будет 0,5. Однако в современных условиях подобное значение никуда не годится.

Практическая аэродинамика

Выполнение нескольких несложных правил позволит вам получить экономию из воздуха, снизив расход топлива. Однако эти советы будут полезны только тем, кто часто и много ездит по трассе.

При движении значительная часть мощности двигателя тратится на преодоление сопротивления воздуха. Чем выше скорость, тем выше и сопротивление (а значит и расход топлива). Поэтому если вы снизите скорость даже на 10 км/ч, сэкономите до 1 л на 100 км. При этом потеря времени будет несущественной. Впрочем, эта истина известна большинству водителей. А вот другие «аэродинамические» тонкости известны далеко не всем.

Расход топлива зависит от коэффициента лобового сопротивления и площади поперечного сечения автомобиля. Если вы думаете, что эти параметры заложены на заводе, и автовладельцу изменить их не под силу, то вы ошибаетесь! Изменить их совсем несложно, причем можно добиться как положительного, так и отрицательного эффекта.

Что увеличивает расход? Непомерно «съедает» топливо груз на крыше. И даже бокс обтекаемой формы будет отнимать не менее литра на сотню. Нерационально сжигают топливо открытые во время движения окна и люк. Если перевозите длинномерный груз с приоткрытым багажником — тоже получите перерасход. Различные декоративные элементы типа обтекателя на капоте («мухобойки»), «кенгурятника», антикрыла и других элементов доморощенного тюнинга хоть и принесут эстетическое наслаждение, но заставят вас дополнительно раскошелиться. Загляните под днище — за все, что провисает и выглядывает ниже линии порога, придется доплачивать. Даже такая мелочь, как отсутствие пластиковых колпаков на стальных дисках, повышает расход. Каждый перечисленный фактор или деталь по отдельности увеличивают расход не на много — от 50 до 500 г на 100 км. Но если все суммировать, «набежит» опять же около литра на сотню. Эти расчеты справедливы для малолитражных автомобилей при скорости 90 км/ч. Владельцы больших автомобилей и любители блльших скоростей делайте поправку в сторону увеличения расхода.

Если выполнить все вышеперечисленные условия, мы сможем избежать излишних трат. А можно ли еще снизить потери? Можно! Но это потребует проведения небольшого внешнего тюнинга (речь идет, конечно, о профессионально выполненных элементах). Передний аэродинамический обвес не дает воздушному потоку «врываться» под днище автомобиля, накладки порогов прикрывают выступающую часть колес, спойлер препятствует образованию завихрений за «кормой» автомобиля. Хотя спойлер, как правило, уже включен в конструкцию кузова современного автомобиля.

Так что получать экономию из воздуха – вполне реально.

Совет	Экономия при 90 км\ч	Экономия при 120км\ч
Демонтировать верхний бокс	0,98	1,61
Демонтировать крепления для лыж	0,61	1,01
Закрыть окна	0,27	0,44
Установка переднего обтекателя	0,24	0,40
Закрыть люк в крыше	0,05	0,08
Установить колпаки на штампованные колеса	0,05	0,08

Немного истории автоаэродинамики

Разработчики первых автомобилей не обращали особого внимания аэродинамическим показателям своих творений, поскольку на скоростях до 40 км/час, именно такие скорости развивали первые автомобили, это не имело принципиально значения. С увеличением скоростей, возрастает значение минимизации воздействия встречного воздушного потока.

Авторазработчики за идеями оптимизации аэродинамических показателей всё чаще начинают обращаться за опытом в пограничные технические отрасли – авиационную, воздухо- и мореплавание. Ещё до начала Второй Мировой Войны бельгийцем К. Женатци, австрийцем Э. Румплера и аэродинамических исследований Геттингентского Института была разработана концепция оптимального кузова автомобиля.

Концепция актуальна до настоящего времени. Современные изменения в кузове для улучшения аэродинамики и прочих показателей сводятся к оптимизации отдельных элементов (неровности, спойлеры, поверхностные стыки) с минимальными вмешательствами в дизайн.

Основное направление в снижении сопротивления автомобилей воздушному потоку – регулирование поперечного сопротивления. В среднем коэффициент лобового сопротивления составляет 0,37-0,34. Современные серийные модели имеют коэффициент намного ниже: Ауди А8 — 0,27, Лексус LS 460 – 0,26.

Прижимная сила

При движении автомобиля поток воздуха под его днищем идет по прямой, а верхняя часть потока огибает кузов, то есть, проходит больший путь. Поэтому скорость верхнего потока выше, чем нижнего. А согласно законам физики, чем выше скорость воздуха, тем ниже давление. Следовательно, под днищем создается область повышенного давления, а сверху – пониженного. Таким образом создается подъемная сила. И хотя ее величина невелика, неприятность состоит в том, что она неравномерно распределяется по осям. Если переднюю ось подгружает поток, давящий на капот и лобовое стекло, то заднюю дополнительно разгружает зона разряжения, образующаяся за автомобилем. Поэтому с ростом скорости снижается устойчивость и автомобиль становится склонен к заносу.

Каких-либо специальных мер для борьбы с этим явлением конструкторам обычных серийных автомобилей выдумывать не приходится, так как то, что делается для улучшения обтекаемости, одновременно увеличивает прижимную силу. Например, оптимизация задней части уменьшает зону разряжения за автомобилем, а значит и снижает подъемную силу. Выравнивание днища не только уменьшает сопротивление движению воздуха, но и повышает скорость потока и, следовательно, снижает давление под автомобилем. А это, в свою очередь, приводит к уменьшению подъемной силы. Точно так же две задачи выполняет и задний спойлер. Он не только уменьшает вихреобразование, улучшая Сх, но и одновременно прижимает автомобиль к дороге за счет отталкивающегося от него потока воздуха. Иногда задний спойлер предназначают исключительно для увеличения прижимной силы. В этом случае он имеет большие размеры и наклон или делается выдвижным, вступая в работу только на высоких скоростях.

Для спортивных и гоночных моделей описанные меры будут, естественно, малоэффективны. Чтобы удержать их на дороге, нужно создать большую прижимную силу. Для этого применяются большой передний спойлер, обвесы порогов и антикрылья. А вот установленные на серийных автомобилях, эти элементы будут играть только лишь декоративную роль, теша самолюбие владельца. Никакой практической выгоды они не дадут, а наоборот, увеличат сопротивление движению. Многие автолюбители, кстати, путают спойлер с антикрылом, хотя различить их довольно просто. Спойлер всегда прижат к кузову, составляя с ним единое целое. Антикрыло же устанавливается на некотором расстоянии от кузова.
