Не работает вентилятор охлаждения на Пежо 206: не включается

Все водители, хотя бы однажды, задавались вопрос о том, почему неожиданно начинает греться двигатель. В чём причины такого неожиданного поворота событий? Перегрев – серьёзная проблема, из-за которой могут возникнуть другие нежелательные последствия, что сильно ударит по карману. Причин возникновения неисправности может быть много.

В некоторых случаях виной всему качество двигателя. Но этот вопрос не к Пежо 206, у которого с этим все в порядке. Скорее речь может идти о незначительных нюансах, которые приводят к повышению температуры. Первое, что может быть тому виной – не работает вентилятор, охлаждающий жидкость в радиаторе.

Почему не включается вентилятор охлаждения на Пежо 206

Таковых может быть несколько.

Перегорел предохранитель

Предохранитель на 50А. Но бывают настоящие, а бывают вымышленные амперы!

Этот элемент отвечает за работу вентилятора. Не составит большого труда его отыскать.

1. Находится он, требующий замены, под капотом в моторном отсеке.

   Блок предохранителей отмечен стрелочкой.

2. С левой стороны по ходу движения, ближе к водителю, можно увидеть блок предохранителей, в котором под номером 1 находится 50-ти амперный предохранитель.

   Предохранитель отмечен стрелочкой.

Если проблема после замены не решится, идём дальше.

Окислились контакты реле питания

Реле включения вентилятора охлаждения радиатора.

Реле находится сразу за передним бампером. Их в наличии есть два штуки. Отвечают данные электрические приспособления за скорость вращения вентилятора, регулируя малые и высокие обороты.

1. Чтобы проверить состояние и выявить неисправность, нужно снять радиаторную решётку.
2. С правой стороны от радиатора по ходу движения машины есть вертикальная коробка, где и находятся наши реле.

Есть ещё второе реле, оно чаще всего окисляется.

Замена, очистка проводов от окисления обычно решают проблему. Вентилятор должен заработать.

Повреждён сам вентилятор

В последнюю очередь необходимо проверить работу самого вентилятора охлаждения. Необходимо принудительно его включить от аккумулятора.

Нужно снять механизм с креплений, протестировать его с помощью аккумуляторной батареи и набора проводов.

Полярность при проверке вентилятора охлаждения не будет иметь значения.

Просто вращение будет происходить против либо за часовой стрелкой при подключении питания к контактам. Можно воспользоваться тестером для проверки целостности обмотки. Когда проводка и обмотка будут восстановлены, ситуация решится.

Вышел из строя датчик температуры

Расположение термостата на Пежо 206.

Данное устройство установлено прямо в корпусе термостата, заменить его не составляет особых проблем даже без наличия особых инструментов и навыков.

Проблема как раз в том, что при плохом соединении проводов он не передаёт электрические сигналы вентилятору. Вследствие чего двигатель сильно перегревается.

Превентивные меры при перегреве двигателя

Что делать, если стрелка температуры ползёт вверх?

Как лучше всего поступить, если стрелка температуры в двигательном отсеке неумолимо ползёт вверх тогда, когда автомобиль находится в движении? Крайне важно съехать в крайний правый рад, остановиться, включить аварийную сигнализацию. Все это поможет предотвратить другие серьёзные проблемы, которые могут полностью вывести из строя двигатель. Нельзя обливать мотор холодной водой, нужно просто набраться терпения и подождать, долить охлаждающую жидкость, попробовать доехать до ближайшей СТО

Предварительно, сразу после остановки, при уже выключенном двигателе, нужно прислушаться к тому, продолжает ли работать вентилятор. Если все тихо, значит надо искать неисправности, перечисленные выше

Нельзя обливать мотор холодной водой, нужно просто набраться терпения и подождать, долить охлаждающую жидкость, попробовать доехать до ближайшей СТО. Предварительно, сразу после остановки, при уже выключенном двигателе, нужно прислушаться к тому, продолжает ли работать вентилятор. Если все тихо, значит надо искать неисправности, перечисленные выше.

В каких-то случаях, при высокой температуре двигателя вентилятор может продолжать работать, но безрезультатно, не охлаждая жидкость. Налицо уже другие проблемы, связанные с неисправностью иного рода. Могли выйти из строя радиатор, помпа, сам двигатель.

Ошибки при замене лампочек

Нередко при проведении работ допускаются ошибки, которых можно избежать, поняв несколько простых рекомендаций:

1. Передние габариты должны быть белыми, нельзя ставить цветные лампочки. За это выписывают штраф и даже лишают водительских прав.
2. Нельзя ставить вместо лампы с одной спиралью вариант с двумя спиралями. Он будет работать, но свет получится намного хуже, чем должен быть.
3. Не стоит использовать варианты неподходящей мощности.
4. Нельзя ставить обратно оплавленные патроны, следует заменить их и разобраться с причиной перегрева.

Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Меры безопасности Если данных нет, а доступ к внутренней части хороший, можно снять вышедший из строя элемент и использовать его как образец при покупке. Спрашивайте, я на связи!

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

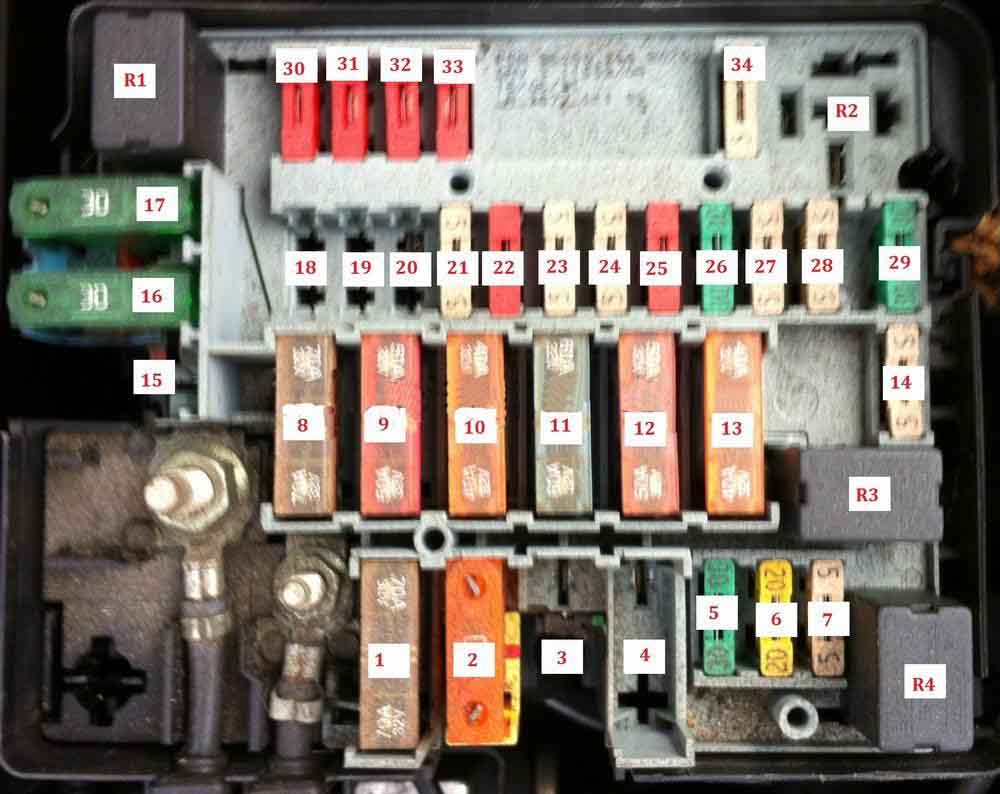

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

7. Замена ламп

Внимание: Стекла фар изготовлены из поликарбоната с защитным покрытием. – Запрещается очищать их от грязи сухой или абразивной тканью, а также с использованием моющих средств или растворителей

– Пользуйтесь смоченной в мыльной воде мягкой губкой или моющим составом снейтральной кислотностью pH. – При смывании въевшейся грязи высоконапорной струей не задерживайте ее на оптических блоках, фонарях и краях их стекол, чтобы не повредить защитное лаковое покрытие иуплотнительные прокладки. Лампу следует заменять по истечении нескольких минут после выключения фары (во избежание серьезного ожога). – Не касайтесь лампы пальцами — пользуйтесь лоскутом неворсистой ткани. В целях предохранения фар от повреждения в них следует устанавливать только лампы сограничением ультрафиолетового спектра излучения (UV). При замене сгоревшей лампы новой используйте лампу такого же номинала и с такими же техническими характеристиками.

Передние световые приборы

1. Дневные ходовые/стояночные огни (LED-светодиодные лампы).
2. Фары ближнего света (H7-55W).
3. Указатели поворотов (PWY-24W).
4. Фары дальнего света (H7-55W).
5. Противотуманные фары, в зависимости от комплектации обеспечивающие боковое статическое освещение (PSX-24W).

Примечание: В определенных погодно-климатических условиях (например, при низкой температуре, высокой влажности ит.д.) на внутренней поверхности стекол фар и задних фонарей на короткое время может оседать конденсат. Это обычное явление. Конденсат исчезает втечение нескольких минут после включения фар.

Замена ламп в указателях поворотов

Примечание: О неисправности указателя поворота (левого или правого) свидетельствует учащенное мигание соответствующего индикатора на панели приборов.

Поверните патрон с лампой против часовой стрелки на ⅛оборота и извлеките его.

Извлеките лампу и замените ее.

Установка на место осуществляется в обратной последовательности.

Примечание: Лампы с колбами желтого цвета (используются в фонарях указателей поворотов и боковых повторителях) следует заменять лампами с аналогичными техническими параметрами иколбами того же цвета.

При установке тщательно закройте защитный кожух, чтобы обеспечить герметичность фары.

Замена ламп в фарах ближнего света

• Снимите защитный кожух, потянув для этого за язычок фиксатора.
• Отсоедините от лампы разъем электрожгута.
• Отведите пружинный фиксатор, чтобы извлечь лампу.

• Извлеките лампу и замените ее.
• Установка на место осуществляется в обратной последовательности, при этом установочный штифт следует повернуть вниз.

Предисловие

Начиная с 1 января 2000 года во многих странах Европы вступил в силу, новый экологический стандарт — EURO 3, регулирующий содержание токсичных веществ, в выбросах автомобилей. Для Groupe PSA это естественно не было неожиданностью, поскольку модернизация автомобилей и двигателей уже постепенно шла.

Если говорить про автомобили, оснащёнными двигателями серии TU, то изменения коснулись следующих узлов:

• Снижена скорость испарения топлива (изменён материал топливного бака и заливной горловины, уменьшен диаметр заливной горловины, ключ крышки топливного бака нельзя вынуть, если крышка не установлена).
• Каталитический нейтрализатор отработавших газов расположили непосредственно под выпускным коллектором.
• Установили новую, вынесенную, модель масляного фильтра, со съёмным фильтрующим элементом, который обеспечивал высокую степень экологичности.

Внутри , стандарт EURO 3 обозначили как L4 — для пассажирских автомобилей и W4 — для грузопассажирских. В итоге, двигатели TU3JP L3/W3 KFX , после всех изменений получили название TU3JP L4/W4 KFW .

Новый экологический стандарт также наложил свой отпечаток на состав топлива и систему управления двигателем. Компьютер впрыска (ЭБУ), теперь постоянно отслеживал:

• Пропуски воспламенения
• Эффективность каталитического нейтрализатора
• Состояние кислородных датчиков
• Неразрывность цепи электромагнитного клапана продувки бачка абсорбера топливных паров.

Кроме того, блок управления обязательно должен был иметь Бортовую Систему Диагностики EOBD . Эта система предупреждала водителя, с помощью сигнализатора диагностики CHECK ENGINE , о всех неисправностях двигателя, которые могут повлиять на токсичность его работы. Всем этим требованиям, в начале 2000-ых годов, удовлетворяла система Sagem S2000 , которая и пришла на смену устаревшим Sagem SL96 и Bosch MP7.3

Не смотря на довольно длительный срок применения ЭБУ Sagem S2000, в автомобилях разных производителей (Citroen, Peugeot, Renault) и большое количество доступной информации, до сих пор, в интернет пространстве, возникают вопросы о взаимозаменяемости этих блоков и способах чтения/записи программного обеспечения (прошивок) в них. В нескольких статьях (в одну всё не поместилось), я попытаюсь наиболее полно и доступно рассказать о блоках Sagem S2000, на какие автомобили устанавливались, как их отличать друг от друга, на чём собраны и как подключаться.

Лампа ближнего света на Пежо 308 – особенности выбора изделия и рекомендации по процессу замены

Любой автомобилист согласится, что от качества света во многом зависит комфортность передвижения в темное время суток и безопасность водителя и пассажиров. Что касается автомобиля Пежо 308, то освещение в нем достаточно хорошее и позволяет контролировать дорожную обстановку, но со временем лампы могут перестать работать, поэтому мы рассмотрим, какие продукты необходимо выбрать и как правильно выполнить работу.

Особенности подготовки к работам

Замена ближнего света Пежо 308 может производиться по разным причинам, это может быть плохое качество освещения, выход из строя лампы, повреждение проводки автомобиля и т.д. Чаще всего проблема в лампочках, поэтому чаще работают над их заменой.

Для выполнения всего необходимого вам потребуется следующее:

Элементы освещения	Лампочка ближнего света на Пежо 308 меняется парами, так как нет гарантии, что купленный вариант будет светить так же, как и уже установленный, поэтому лучше брать изделия парами, тем более что цена под вопросом вполне демократичен, хотя есть и достаточно дорогие варианты
Комфортные условия	Конечно, лучше работать в теплом гараже с качественным освещением, но в крайнем случае можно и на улице, главное, чтобы не было осадков. Работа занимает некоторое время, но запас хотя бы в один час все равно нужен на всякий случай
Комплект передач	Хотя в процессе эксплуатации практически ничего не нужно, в контексте подготовки можно убрать отдельные детали под капот, которые мешают. Некоторые специалисты рекомендуют снимать бампер и полностью разбирать фары, как например в KIA, но мы рассмотрим более простой вариант, который гораздо проще и быстрее
Маленькое зеркало	Наличие этого элемента значительно упростит рабочий процесс и позволит проверить положение каждого элемента, чтобы убедиться в правильности его установки

Рекомендации по выбору ламп и проведению рабочего процесса

Как было отмечено выше, большое значение имеет качество осветительных элементов. Кроме того, их конструкция должна отвечать определенным требованиям, с чего мы и начнем наше рассмотрение.

Приобретение лампочки

Сделать это нужно еще до начала работы, чтобы не отвлекаться в процессе замены, рекомендации достаточно просты:

Маркировка лампы ближнего света Пежо 308 может быть разной, но она обязательно должна содержать такие значения, как Н7 (тип корпуса) и 55 Вт (мощность изделия) и 12 В (напряжение).
важно выбрать качественный вариант, для этого можно почитать информацию в интернете и отзывы на специализированных ресурсах. Не стоит пытаться сэкономить и купить самое дешевое решение, так как обычно в дешевых надежность и качество света оставляют желать лучшего.

очень важно, чтобы на продукцию распространялась гарантия; ни один продукт, даже самого высокого качества, не застрахован от производственных дефектов. Длительный гарантийный срок говорит о том, что производитель уверен в надежности своей продукции

Руководство Пежо 206 ремонт и техобслуживание, эксплуатация

Модель Peugeot 206 в Англии была представлена осенью 1998 года. Изначально, модель продавалась в комплектации с бензиновыми двигателями 1.1 л (1124 см³), 1 4 л (1360 см³) и 1.6 л (1587 см³) и дизельным двигателем 1.9 л (1868 см³). Все модели поставлялись на рынок а трех- и пятидверном вариантах кузова хэтчбек. Все бензиновые двигатели являются логичным развитием предыдущей популярной серии TU, которые устанавливались на многие модели концерна Peugeot Citroen. Эти четырехцилиндровые двигатели с верхним расположением распредвала агрегатировались с различными коробками передач, которые устанавливались слева от двигателя.

В 2003 году был представлен новый 16-клапанный двигатель объемом 1.4 литра, который представлял собой новую конструкцию Дизельный двигатель объемом 2.0 литра открывает новую серию DW. В основу конструкции этого двигателя заложены надежные узлы проверенного временем двигателя XUD, который также устанавливался на многие модели концерна. Этот четырехцилиндровый двигатель с верхним распредвалом устанавливается на модели Peugeot 206 поперечно, силовой агрегат комплектуется пятиступенчатой механической коробкой передач, которая монтируется слева от двигателя.

Осенью 1999 года на модели Peugeot 206 стали устанавливать дизели 2.0 л (1997 см³) с турбонаддувом. Турбированный дизель имеет систему непосредственного впрыска топлива с высоким давлением (HDi), в конструкцию которой заложены самые современные дизельные разработки. С 2001 года предлагается также дизельный двигатель с турбонаддувом объемом 1.4 л, разработанный заново. Модели Peugeot 206 представлены также с кузовами SW (Sports Wagon) и CC (Cabriolet Coupe).

Все модели оборудованы пятиступенчатыми механическими КПП, в качестве опции предлагается установка четырехступенчатой автоматической КПП Передняя подвеска на всех моделях полностью независимая, с амортизаторами, витыми пружинами, нижними рычагами и стабилизаторами поперечной устойчивости. Задняя подвеска — полунезависимая, с торсионными штангами и продольными рычагами Для удовлетворения всем вкусам на модели Peugeot 206 устанавливается широкий набор основного и дополнительного оборудования, включая центральный замок, электрические стеклоподъемники, передние и боковые подушки безопасности, занавески безопасности. На все модели устанавливается кондиционер. Если Peugeot 206 обслуживать регулярно, в соответствии с рекомендациями завода-изготовителя этот автомобиль будет служить надежно и экономично. Компоновка подкапотного пространства хорошо продуманная, доступ к узлам и агрегатов требующим периодического Обслуживание, не вызывает затруднений.

Замена противотуманных ламп

Профессионал может заменить противотуманную фару в течение 10-15 минут. Однако новичку потребуется гораздо больше времени. Так как работа неопасная и непыльная, установить ПТФ можно самостоятельно, следуя инструкции:

1. Поверните колеса вправо, насколько это возможно.
2. Отодвиньте в сторону облицовку колесной арки. Для этого его поддевают снизу, аккуратно приподнимая вверх до характерного щелчка. Это делается для получения доступа к базе ПТФ, она будет видна.
3. Лампа берется рукой и поворачивается вправо примерно на 90 градусов. Затем его вытаскивают из маяка.
4. Зажим погнут. Он сделан из пластика, поэтому действовать желательно аккуратно и без применения инструментов, так как есть риск его сломать.
5. Лампочка вытащена. Потребуется некоторое усилие, рекомендуется использовать обе руки одновременно. Так что действовать придется наощупь, но процесс выполнить проще.
6. Новая лампочка вставляется в зажим и устанавливается в исходное положение.

В конце концов, процедура повторяется с левой стороны. Некоторые осуществляют замену через бампер, потому что бак стиральной машины загромождается возле колеса. Однако такая процедура требует профессионализма и определенных навыков, поэтому от нее рекомендуется отказаться.

Пошаговый порядок

Первым делом откроем капот.
С оптического блока снимаем резиновую заглушку, которая закрывает доступ к ближнему свету

Когда колпачок снят, снимите его сбоку.

Далее разбираем штекер, который питает лампу и вынимаем его сбоку.На фото лампа с вилкой.

На фото вилка уже вынута
Так как в таком положении вообще ничего не видно, ищем специальную сенсорную металлическую защелку, а точнее ее металлический язычок, который находится снизу и его надо нажимать.

Металлическая ножка также помечается маркером.

Обратите внимание, что прижимная лапка находится внизу, а держатель вверху. При разборке сдвиньте один из фиксаторов вправо, а другой влево и только потом разбирайте саму лампу.

Новую лампу устанавливаем в порядке, обратном снятию, только обратите внимание на то, что клипсы должны быть зажаты максимально плотно, так как должны быть исключены факты проникновения воды в сам оптический узел

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Sagem S2000. Элементная база

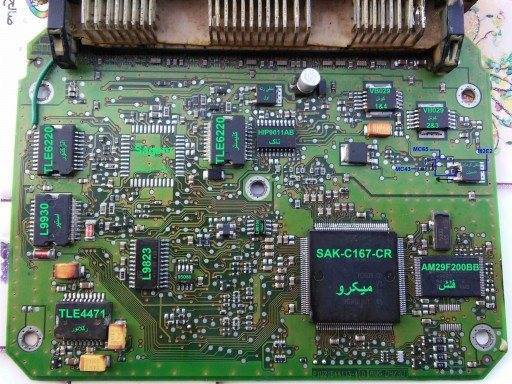

Так сказать «сердцем и мозгом» ЭБУ Sagem S2000 являются следующие элементы:

• MCU: Infineon SAK-C167CR-LM
• FLASH: AM29F200BB
• EEPROM: ST95080

Кстати наличие и такое расположение друг относительно друга, процессора C167xx, флэш-памяти 29F200 в корпусе TSOP-48 и еепром-памяти 95080, тоже является отличительным признаком первых Sagem S2000, для автомобилей Groupe PSA.

На просторах интернета большое количество полностью отмытых плат. Эта в хорошем разрешении, конденсатор по расположению которого мы идентифицирует ЭБУ, на месте, но отсутствует микросхема SAGEM/ALCATEL. Ниже вы можете скачать даташиты некоторых элементов:

• HIP9011 — Микросхема канала обработки сигналов датчика детонации
• L9823 — Выход на реле включения вентиляторов радиатора охлаждения, реле бензонасоса, реле кондиционера. Вход включения фар и стоп-сигналов.
• L9930 — Драйвер регулятора холостого хода
• M95080 — Микросхема памяти EEPROM
• M29F200BB — Микросхема памяти FLASH
• SAGEM S2000 — Микросхема обработки сигналов датчиков и управления исполнительными устройствами
• SAK-C167CR — Микропроцессор
• TLE4471 — Стабилизатор напряжения 5В
• TLE6220 — Используется в качестве драйвера форсунок, клапана EVAP и других электромагнитных клапанов
• VB029 — Драйвер катушки зажигания
• VND10N06 — Драйвер включения главного реле. Драйвер нагревателя датчика кислорода

Есть нарисованная энтузиастами, правда не до конца, принципиальная электрическая схема блока управления. При ремонте блока пригодится.

И ещё одна фотография платы блока. По всем признакам, это один из первых PSA Sagem S2000, однако элементная база, не значительно отличается от фотографии выше.

Sagem S2000. Распиновка, Boot-пин и подключение к блоку

Начнём пожалуй с расположения микросхемы EEPROM-памяти. К примеру, если вам нужно добраться до неё, не отмывая всю плату.

Согласно мануалу от Ecuvonix, у этого блока управления, место расположения микросхемы Version 1 (всего существует три варианта). Нужно убрать компаунд, с области, выделенной пунктирной линией.

Теперь о подключении ЭБУ Sagem S2000 на столе, тут есть на что обратить внимание

Справочные материалы от Alientech KTAG

Мануал подключения к ЭБУ Sagem S2000, от Alientech, оправляет нас к изучению 599-го семейства, прибора KTAG:

• Citroen Saxo 2000 1.4 8v VTS KFX (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 106 S2 2000 1.4i 8v KFW — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 206 T1 2000 1.4 KFW — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 206 T1 2000 1.4i KFW Petrol Euro 2 — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 206 T1 2001 1.4i KFW Euro 3 — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 307 2001 1.4 8v KFW (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599

Расположение бачка с антифризом

Бачок охлаждающей жидкости Peugeot 206 расположен под капотом автомобиля, перед двигателем. Он должен содержать раствор антифриза между как минимум двумя тест-полосками. Подходящий к эксплуатации антифриз имеет яркий цвет, отработанный тосол блеклый и незаметный. В охлаждающей жидкости не должно быть твердых образований, но если они есть, пора сменить антифриз.

Для этого потребуется стандартный набор инструментов и аксессуаров:

• емкость для слива отработанного раствора;
• трещотка с головками 13 и 17;
• отвертка;
• плоскогубцы.

Слив жидкости и промывка системы

Для его замены потребуется найти яму или эстакаду, въехать в нее, зафиксировать седан в устойчивом положении. Перед заменой отсоедините отрицательную клемму АКБ. Алгоритм действий по удалению старого антифриза и заливке радиатора новым:

1. Для свободного доступа к насосным отверстиям — снимаем воздушный фильтр и трубопровод, отсоединяем гибкий сильфон.
2. Выкрутите болт крепления переднего края корпуса воздухоочистителя.
3. Отсоедините шланг сапуна картера, чтобы открыть доступ к системе. К трубке прикреплена желтая защелка для правильной ориентации.
4. Закройте открытые отверстия пленкой или лентой, чтобы предотвратить попадание влаги, пыли или грязи в систему.
5. Снимите защиту картера с помощью головок на «13» и «17».
6. Снимите крышку с бака и хомут на шланге.

На Пежо 206 начнет стекать охлаждающая жидкость, следует закрыть емкость. После того, как использованный антифриз уже был слит, следует открыть сливные отверстия. Один находится на патрубке печки, второй — на корпусе термостата. Колпачки легко откручиваются вручную. После этой процедуры трубы соединяются и с помощью лейки заливается моющее средство. При отсоединении шлангов происходит утечка из системы. Этот вопрос несложный для опытных автолюбителей и полезен новичкам.

Автомобильные лампы для 206 (PEUGEOT)

Peugeot 206 дебютировал в 1998 году. Оригинальный дизайн и хорошие технические показатели позволили этому автомобилю стать бестселлером на европейском рынке. Автомобиль относится к классу В, выпускается с кузовами 3-х и 5-дверный хэтчбек и является достойным продолжением двухсотой серии Peugeot.

Облик автомобиля получился самобытным, запоминающимся и агрессивным: раскосые глаза-фары, динамичный и стремительный силуэт, большая колея, рельефные, выкрашенные в цвет кузова, бамперы с черными матовыми накладками. Всё это выглядит динамично и с оттенком авангардизма. Дизайнерам удалось найти компромисс между смелыми современными идеями и классическим французским стилем.

Специалисты Peugeot создали абсолютно новый кузов. Современные технологии и материалы позволили существенно снизить вес кузова, обеспечив при этом более высокую его безопасность. Интерьер под стать экстерьеру. Всё очень гармонично, практично и стильно. Салон получился довольно просторным и светлым. Общая площадь остекления 2,96 м² Эргономика водительского места на высоте. Удобство и комфорт за рулём Peugeot 206 обеспечивают: отличные сиденья, хорошая обзорность, приятный руль и четкая работа коробки передач. Ходовые качества Peugeot 206 так же порадуют владельца этого автомобиля. Плавность хода сочетается с отменной управляемостью и устойчивостью. Peugeot 206 Sedan достойный член семьи 206.

Этот автомобиль предназначен как для зрелых людей, так и для молодежи.

Источник
