Что такое АКПП

АКПП – механизм, автоматически изменяющий передаточное отношение вращающего момента от двигателя, с учетом установленного водителем режима, текущей нагрузки и других условий движения.

Такая коробка – сложное конструктивное устройство. На первый взгляд непосвященному сложно определить отличия от механической трансмиссии, так как здесь нет обычных педалей газа, тормоза, селектора передач. Но отсутствие сцепления – не единственное отличие автомата.

История

Инициатор создания автоматической коробки – немецкий инженер Герман Феттингер, предложивший идею первого гидротрансформатора и разработавшего механизм в 1902 году. Изначально автоматы предназначались для водных транспортных средств.

Коробка АКПП

Устройство коробки АКПП

Автоматическая коробка состоит из:

• гидротрансформатора, передающего вращающий момент от двигателя к трансмиссии, без непосредственного кинематического контакта узлов;
• масляного насоса, нагнетающего трансмиссионную жидкость в механизм;
• планетарного редуктора;
• гидроблока, регулирующего скоростной режим.

Работой механизма, переключением соленоидов в гидравлическом блоке управляет электронный блок.

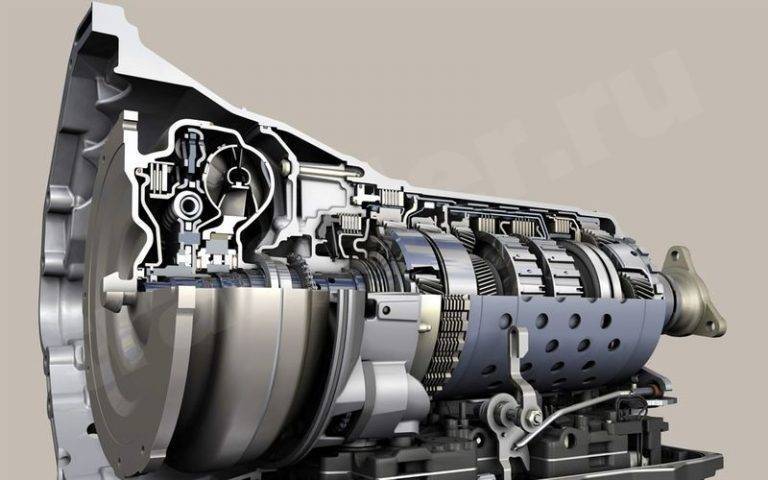

АКПП в разрезеУстройство АКПП

Принцип работы

Принцип работы основан на изменении вращающего момента от давления масла, нагнетаемого насосом в гидротрансформатор и коробку. Положение планетарных шестерен изменяет переключение соленоидов в гидроблоке на основе команды, поданной электронным блоком управления.

Это позволяет изменить передаточное число трансмиссии без участия водителя.

Ресурс

При правильной эксплуатации автоматическая коробка может прослужить до 500 000 км пробега. Длительность службы определяется такими факторами:

• выполнение предусмотренного изготовителем режима обслуживания, со своевременной заменой трансмиссионной жидкости, заливкой специализированной марки масла;
• манера вождения владельца;
• качество механизма.

Обозначения на панели АКПП

При изучении особенностей управления коробкой автомат необходимо знать расшифровку букв и цифр, указанных на панели переключения механизма. Используют маркировки следующих позиций, с указанием таких символов:

• Р – парковочное положение, при длительной остановке автомобиля;
• R – реверс с движением задним ходом;
• N – нейтральный режим, при разблокированных колесах;
• D – драйв, для передвижения вперед;
• А – автоматический режим (еще один вариант режима D);
• L или В – переход на пониженную передачу;
• 2 или 3 – нужно двигаться на скорости, не выше указанной соответствующей цифрой;
• М – возможность перехода на способ управления, имитирующий механическую трансмиссию;
• S – активация спортивного режима;
• O/D – овердрайв, для передвижения с увеличенной скоростью;
• W – нужно тронуться и ехать далее, не выше, чем на второй скорости;
• HOLD – специализированный режим для автомобилей Мазда, который можно использовать совместно с другими.

Соответствующие обозначения наносят напротив позиции селектора.

Панель АКПП

Роботизированная трансмиссия

Роботизированная трансмиссия — еще один вариант трансмиссии, позволяющий переключать передачи в автоматическом режиме и позволяющий избавиться от педали сцепления в салоне авто.

В большинстве случаев роботизированная трансмиссия является однодисковой с одним сцеплением, в качестве альтернативы предлагается двухдисковая (преселективная) — с двумя параллельными механическими коробками и двумя сцеплениями. В качестве экзотического варианта создана и трехдисковая роботизированная коробка с тремя параллельными механическими коробками и тремя сцеплениями.

Роботизированная КПП основана на работе классической механической КПП, однако переключение передач производится не вручную, а благодаря сервоприводам, управляемым электроникой. Один сервопривод выключает и включает сцепление, второй физически перемещает шестеренки в коробке передач. Сервоприводы могут быть электрическими (более доступный вариант, встречающийся на автомобилях эконом-класса) или гидравлическими, обеспечивающими более плавное переключение передач и сближающими робот с классическим автоматом. Такой вариант встречается на более дорогих автомобилях.

Принцип работы роботизированной трансмиссии с одним сцеплением (однодисковой) следующий. Крутящий момент передается на ведущий вал, который передает его на ведомый, соединенный приводом с колесами. Силовой агрегат и ведущий вал разделены сцеплением, переключением которого занимается сервопривод под управлением электроники. При разрыве сцепления второй сервопривод перемещает синхронизаторы коробки передач таким же образом, как это делает водитель рычагом КПП на механике. Однако для такой системы характерны разрывы в мощности и потери в тяге в момент переключения.

Для решения этой проблемы была разработана преселективная роботизированная трансмиссия (DCT) с двумя дисками (валами) и двумя сцеплениями для четных и нечетных передач. Когда автомобиль едет на нечетной передаче, второе сцепление подготавливает переключение на четную передачу и т. д. Благодаря этому исчезают разрывы в тяге при переключении передач, которое осуществляется в рекордно быстрый период времени (время отзыва — до 0,2 секунды и даже меньше).

В целом роботизированная трансмиссия имеет свои плюсы по сравнению с автоматом — она дешевле, занимает меньше места в подкапотном пространстве, меньше весит, достаточно экономична (на уровне механической трансмиссии). Также большинство роботов позволяет переключать передачи и в ручном режиме.

Минусы робота следующие — простые однодисковые роботы с электрическими сервоприводами не обеспечивают плавность переключения передач. Роботы с двумя сцеплениями и с гидравлическими сервоприводами достаточно дороги, недостаточно надежны и имеют сложности при ремонте. В нередких случаев при поломке приходится менять коробку передач целиком.

Устройство автоматической коробки передач

Автоматическая коробка передач имеет сложное строение и сам механизм, посредством которого обеспечивается переключение передач, сложен. Суть этого процесса сводится к включению и выключению муфт и тормозов посредством давления рабочей жидкости.

Есть несколько видов АКПП, которые имеют некоторые различия в конструкции, но основные элементы у них одинаковые.

• Гидравлический трансформатор (гидротрансформатор). Представляет собой металлический корпус, который заполнен специальной рабочей ATF-жидкостью (маслом). Его основная задача — передавать вращение от мотора к коробке переключения передач. По факту — это аналог сцепления в механической КПП. Состоит из насосного, турбинного и реакторного колес, блокировочной муфты и муфты свободного хода. Колеса имеют лопасти с отверстиями для циркуляции рабочей жидкости. Муфта свободного хода нужна, чтобы реакторное колесо могло вращаться в обратную сторону. Блокировочная муфта позволяет заблокировать гидротрансформатор при определенных режимах работы автомобиля.
• Планетарный механизм. Это редуктор, который переключает скорости в результате изменения передаточного числа на шестеренках. Состоит из: планетарных рядов (солнечная шестерня, сателлиты, коронная шестерня, водило), валов, барабанов с фрикционными муфтами, обгонной муфты и ленточного тормоза. Блокировка одного из элементов планетарного ряда приводит к передаче вращения и изменения крутящего момента. Планетарный ряд может блокироваться ленточным тормозом, обгонной муфтой и фрикционными муфтами. Планетарный механизм выполняет функции блока шестерней в механической коробке.
• Гидросистема. Состоит из масляной помпы, фильтра, толкателей, гидрораспределителя. Рабочая жидкость создает рабочее давление в коробке и защищает внутренние элементы от перегрева и коррозии.

Электронный блок управления. Собирает входящую информацию от педалей, систем АБС и ЕСП, датчиков, ручки АКПП и других систем, обрабатывает ее. После чего формирует сигналы, которые отправляются на исполнительные клапаны гидроблока. Блок управления регулирует работу фрикционных муфт и направляет потоки рабочей жидкости в ту или иную муфту, что ведет к переключению скорости. То есть блок управления — буквально «мозг» АКПП, он производит управление коробкой передач. Поломка блока управления ведет к переключению работы автомата в аварийный режим.

Мнения автовладельцев, что лучше – автомат или механика

1. Механика для гонщиков

«Механическая коробка – это только для тех, кто любит погонять. Для других ситуаций существует автомат: вам не придется постоянно отвлекаться от дороги, чтобы переключать передачи».

Зависит от цены самой машины

«Автоматы тоже разные бывают. Конечно, опытный водитель сможет разобраться, какой вариант ему подходит. Лично я считаю, что если цена на машину 20–25 тысяч евро, то стоит выбирать МКПП. Причина такого решения кроется в том, что качество АКПП на этих авто не самое лучшее. Коробка будет подтупливать.

Конечно, я не автогонщик, но все же хочется полностью контролировать автомобиль. Сделать это не получится с автоматической трансмиссией. Кроме того, зимой с автоматом придется помучиться. Особенно если застрять в глубоком снегу. Я с комфортом езжу на машине с МКПП, даже если приходится передвигаться по пробкам. Главное не дергать ручку, включать передачу, а затем выжимать-отпускать сцепление, проехать несколько метров.

Также нужно помнить, что бюджетные АКПП быстро выходят из строя. Особенно если вы водите агрессивно, не обслуживаете коробку. Чтобы отремонтировать ее, потребуется крупная сумма. Если у вас нет проблем с механикой, то выбирайте авто «на ручке». В противном случае – только АКПП».

Сядешь на автомат, потом не переучишься

«Если вы новичок, лучше начать с механики. Если сразу привыкните к автомату, переучиваться потом будет сложно. Раньше я легко ездил на МКПП, потом купил авто с АКПП, конечно, ездить намного удобнее и проще. Теперь планирую поменять машину на SUV.

Такое авто с автоматической трансмиссией на 300 тысяч дороже, чем на механике. Но привыкать снова к АКПП мне будет сложно. Помните об этом, если в будущем собираетесь поменять машину, так как коробки-автоматы устанавливаются на ТС в полной комплектации, что увеличивает стоимость.

Через 150 тыс. км пробега, скорее всего, АКПП придется менять или ремонтировать, если мастера найдете. Кроме того, придется аккуратно передвигаться на авто в зимнее время года, потому что не сможете тормозить КПП. Каждый сам, конечно, выбирает, механика или автомат, но я бы предпочел первый вариант, чтобы сэкономить».

Чтобы понять, что лучше – автомат или механика лично для вас, нужно учитывать эксплуатационные условия. Для тех, кто проживает в черте города, передвигается по ровным дорогам, оптимальное решение – АКПП. Если же вы живете за городом, часто ездите по плохим дорогам, а до СТО достаточно далеко, стоит покупать машину на механике. Это же правило относится и к внедорожникам.

Нужно ли прогревать автомат перед поездкой

В условиях холодов прогрев коробки-автомат перед началом движения крайне рекомендуется. Оптимально, чтобы температура масла достигла рабочего уровня.

Для этого необходимо сделать следующее:

1. Заведите машину по рассмотренной выше схеме.
2. С нажатой педалью тормоза постепенно перемещайте ручку во все позиции. Останавливайтесь на каждом положении в течении 5-10 сек.
3. Активируйте требуемый режим и оставайтесь на нем с нажатым тормозом 2-5 минут.
4. Начните движение, и первые 100-200 метров двигайтесь без ускорений.

Следование рассмотренной выше инструкции продлит срок трансмиссии и позволит избежать преждевременных поломок.

Об истории создания и совершенствования АКПП

Идея автоматизировать переключение передач, избавив водителя от необходимости часто выжимать педаль сцепления и «работать» рычагом переключения скоростей, не нова. Она начала внедряться и оттачиваться ещё на заре автомобильной эпохи: в начале ХХ века. Причём нельзя назвать какого-либо определённого человека или фирму единственным создателем автоматической коробки передач: к появлению классической, получившей сейчас всеобщее распространение гидромеханической АКПП привели три изначально независимые линии разработок, которые в итоге объединились в единой конструкции.

Один из основных механизмов коробки-автомата – это планетарный ряд. Первая серийная автомашина, оснащённая планетарной коробкой передач, была выпущена ещё в 1908 году, и это был «Форд Т». Хотя в целом та коробка переключения передач ещё не была полностью автоматической (от водителя «Форда Т» требовалось нажимать две ножных педали, первая из которых переводила с низшей на высшую передачу, а вторая включала задний ход), она уже позволяла значительно упростить управление, по сравнению с обычными КПП тех лет, без синхронизаторов.

Второй важный момент в становлении технологии будущих АКПП – это перевод управления сцеплением с водителя на сервопривод, воплощённый в 30-х годах ХХ века фирмой «Дженерал Моторс». Эти коробки переключения передач назывались полуавтоматическими. Первой полностью автоматической КПП стала внедрённая в производство в 30-х годах ХХ века планетарная электромеханическая коробка «Коталь». Она устанавливалась на французские автомобили забытых ныне марок «Деляж» и «Делайе» (существовали до 1953 и 1954 г. соответственно).

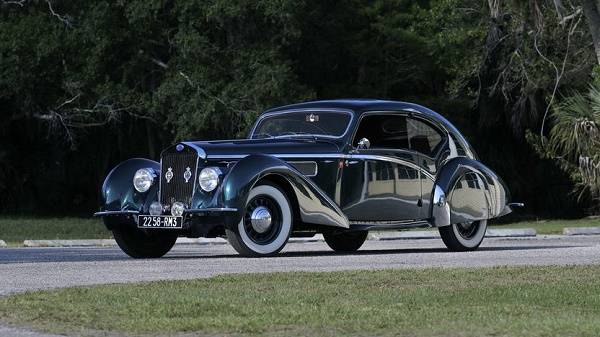

Автомобиль «Деляж D8» – премиум-класс довоенной эпохи.

Другие автопромышленники в Европе также разрабатывали похожие системы фрикционов и тормозных лент. Вскоре подобные АКПП были реализованы в автомобилях ещё нескольких немецких и британских марок, известной и ныне здравствующей из которых является «Майбах».

Специалисты другой известной фирмы – американской «Крайслер» продвинулись далее других автопроизводителей, внедрив гидравлические элементы в конструкцию КПП, которые заменили сервоприводы и электромеханические элементы управления. Инженеры «Крайслера» разработали первые в истории гидротрансформатор и гидромуфту, которые имеются теперь в конструкции каждой автоматической коробки передач. А первая в истории гидромеханическая коробка-автомат, похожая по конструкции на современную, на серийных автомобилях была внедрена корпорацией «Дженерал Моторс».

Автоматические коробки передач тех лет были очень дорогими и технически сложными механизмами. К тому же, не всегда отличавшимися надёжной и долговечной работой. Они могли выигрышно выглядеть только в эпоху несинхронизированных механических коробок передач, управление автомобилем с которыми было достаточно тяжёлым трудом, требующим от водителя хорошо отработанного навыка. Когда широко распространились механические КПП с синхронизаторами, то по удобству и комфорту АКПП того уровня были ненамного лучше них. В то время как МКПП с синхронизаторами обладали гораздо меньшей сложностью и дороговизной.

В конце 1980/1990-х годах у всех крупных автопроизводителей происходила компьютеризация систем управления двигателем. Аналогичные им системы стали применять и для управления переключением скоростей. Если прежние решения использовали только гидравлику и механические клапаны, то теперь потоками жидкости стали управлять соленоиды, контролируемые компьютером. Это сделало переключения плавнее и комфортнее, улучшило экономичность и повысило эффективность работы трансмиссии.

Кроме того, на некоторых автомобилях были внедрены «спортивные» и другие дополнительные режимы работы, возможность вручную управлять коробкой передач («Tiptronic» и т.п. системы). Появились первые пяти- и более ступенчатые АКПП. Совершенствование расходных материалов позволило на многих коробках-автоматах отменить процедуру замены масла в процессе эксплуатации автомобиля, поскольку ресурс залитого в её картер на заводе масла стал сравнимым с ресурсом самой коробки передач.

Как ездить без аварий с коробкой-автомат?

Водить транспорт, который оснащен автоматической коробкой, следует соблюдая правила. Нарушив которые можно попасть в аварию или сломать коробку:

• Правильно начинать движение с места на автомате;
• Не трогать ручку селектора коробки при выжатой педали акселератора;
• Нельзя переключаться в «парковочный» режим, если автомобиль полностью не остановился;
• Вхождение в опасные повороты с автоматической КПП следует выполнять только на самой низкой передаче, для этого следует сбросить скорость перед поворотом;
• Слишком резкие рывки, маневры, заносы, дрифты запрещены, помимо поломки коробки можно попасть в аварию;
• Буксовать более 30 секунд нельзя, просто сожжете фрикционные накладки;
• Стоя на светофоре удерживайте авто тормозом;
• Не забывайте о соблюдении ПДД, на какой бы машине вы не ехали;

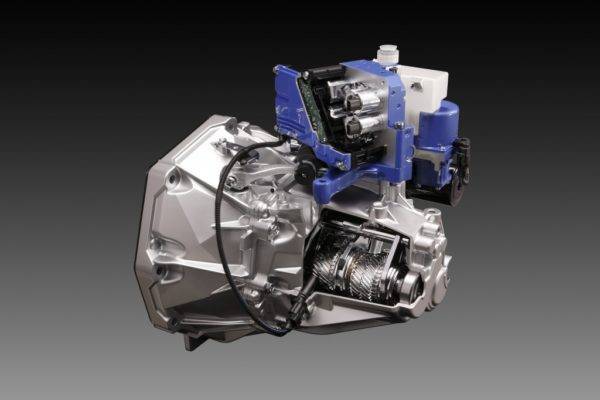

Как устроена коробка АМТ

AMT — коробка передач, устанавливаемая сегодня на многих автомобилях зарубежного и отечественного производства. Такие устройства часто устанавливают на машинах спортивного типа. Эксперты считают, что именно АМТ в будущем получит максимальное распространение и будет более популярна, чем автоматическая коробка передач (автомат или АТ).

Какие элементы входят?

По сути, АМТ — это механическая коробка, надежное и проверенное десятилетиями устройство, в котором предусмотрено автоматическое переключение. Проще говоря, АМТ — это нечто среднее между механикой и автоматом.

В состав роботизированной коробки входят такие элементы:

• МКПП (механическая коробка);
• ЭБУ (электронный блок управления);
• сцепление;
• привод, соединяющий сцепление и передачи;
• другие узлы.

В автомобилях, оснащенных «роботом», имеется также большое количество разнообразных датчиков, благодаря работе которых скорости переключаются в нужный момент.

В авто с АМТ установлены датчики:

• ABS — относится к системе антиблокировки;
• датчик, контролирующий вращение коленвала;
• ESP — отвечает за электронную стабилизацию и прочие.

В отличие от машин с МКПП, в «роботах» происходит постоянный контроль температуры внутри АМТ с помощью специальных термодатчиков.

Принцип действия

Расшифровка аббревиатуры АМТ— автоматизированная механическая трансмиссия. Автомобилисты подобную коробку называют «роботом».

Как работает АМТ:

1. Коробка стоит механическая, но водителю не приходится ни выжимать сцепление, ни переключать скорости — все эти манипуляции выполняются автоматически на основе компьютерных расчетов
2. Бортовой компьютер, проанализировав скорость, показания датчика ABS и другие данные от различных систем автомобиля, инициирует переключение передач. Это действие выполняется устройствами, которые передают усилие — актуаторами.
3. АМТ коробки могут работать в автоматическом или полуавтоматическом режиме. При полной автоматике переключение происходит автоматически. В полуавтоматическом режиме скорости переключаются ручным способом. Человек, управляя авто, пользуется функцией Tiptronic АКПП. В этом режиме скорость переключают рычагом или используют переключатели, которые находятся под рулем.

На заметку!

Самый дешевый и распространенный вариант — роботизированная коробка. Ее недостаток – скорость реакции. Подобные АМТ ставят на бюджетные машины, которые и подмачивают репутацию роботизированных коробок.

Алгоритм работы АМТ:

1. Пуск мотора.
2. Поток мощности разрывается сцеплением.
3. Выбор скорости.
4. Включается сцепление.
5. Плавно увеличиваются обороты нажатием педали газа.
6. Машина начинает двигаться.

Плюсы и минусы коробки АМТ

Коробка, сочетающая в себе механику и автомат, как и всякий автомобильный агрегат, представляет собой сложную систему, обладающую определенными характеристиками и имеющую ряд преимуществ перед АТ трансмиссией и обычной механикой.

Плюсы:

• надежная механическая часть;
• выносливость и долгий ресурс работы;
• фрикционное сцепление уменьшает затраты топлива;
• небольшой расход трансмиссионного масла в сравнении с «автоматом» — АМТ требует 4 л, АТ — 8 л;
• механическая часть доступна ремонту;
• возможность управления в режиме полуавтомата.

Благодаря полуавтоматическому режиму водитель может принимать участие в работе системы, если возникнет сложная ситуация при езде — пробка, плохая дорога, светофор, подъемы, крутые спуски и т. п.

Роботизированные коробки сегодня весьма популярны у автомобилистов. Конструкторы постоянно улучшают работу и технические характеристики узла. Но есть у АМТ и ряд недостатков, о которых полезно знать тем, кто не знает какую коробку предпочесть.

Минусы:

• нельзя перепрошить процессор или запрограммировать иной алгоритм, чтобы повысить, например, динамику авто;
• занижение скорости переключения;
• часто буксует сцепление;
• при малых оборотах (на подъемах или в пробках) трансмиссия перегревается;
• при переключении скоростей в авторежиме могут наблюдаться рывки.

Одна из самых неприятных ситуаций, которая может случиться с АМТ в пути, — перегрев сцепления. Чтобы его предотвратить, рекомендуется при остановке более чем на 10 с ставить коробку на нейтральную скорость.

Типы АКПП

Сейчас существует три типа автоматических коробок переключения передач:

• классическая АКПП. Когда говорят АКПП, то имеют ввиду именно этот тип коробок, и в этой статье мы касаемся именно этого типа. Они устанавливаются на большинстве современных легковых и грузовых автомобилей, хотя другие два типа постепенно увеличивают свое присутствие на авторынке.
• Робот (роботизированная коробка передач). Представляет собой один из вариантов автоматической коробки. Главная его особенность — наличие сцепления, которое обеспечивает быстрое переключение передач без потери мощности мотора. В роботе имеются входные и выходные валы, которые объединяются при помощи зубчатых колес, что приводит к переключение скорости, управляются они синхронизатором. Роботизированная коробка обычно управляется специальным электронным блоком управления, но может также управляться водителем.
• Вариатор не имеет фиксированных передач, поэтому переключение скорости происходит очень плавно. Переключение скоростного режима осуществляется за счет конусообразных шкивов на входе и выходе коробки. Ременное соединение обеспечивает перемещение узлов. Планетарная передача отвечает за движение задним ходом. Вариатор имеет самую большую экономичность из всех автоматических коробок.

Поездка на авто с АКПП в холодное время года

После ночной стоянки в холодное время года двигатель может запускаться хуже. Современные системы впрыска топлива позволяют избежать таких проблем, обходясь без прогрева перед началом поездки. Но для повышения срока службы ДВС лучше всё-таки выполнить несколько несложных действий:

1. Запустить мотор, дав ему поработать некоторое без нагрузки время, достаточное для разжижения масла и заполнения им всей системы смазки, нагрева цилиндров и поршней.
2. Через 2–3 минуты нажать на тормоз и перевести рукоятку в положение Drive.
3. Подождав 20–30 секунд, переключиться на режим заднего хода (R).
4. Через полминуты 1–2 раза повторить процедуру перехода на режим D и возврата к R, затянув ручник и слегка нажав на газ. На этом прогрев мотора считается завершённым, и можно начинать поездку.

Главный плюс гидромеханической трансмиссии – плавное движение автомобиля, без таких рывков, с которыми можно столкнуться при использовании МКПП. На машине с «механикой» мягкий старт получится только у опытных водителей и использовании нового, не изношенного сцепления.

Если у «автомата» есть возможность принудительного переключения на первую и вторую ступень, её обязательно стоит использовать:

1. Для первых 400–600 м выбрать режим 1.
2. Установить положение 2, поддерживая обороты двигателя на уровне 2000 об/мин.
3. Перейти к автоматическому режиму.
4. Продолжать движение, плавно нажимая на газ. Примерно через 10 км «автомат» переходит в штатный режим и может изменять передаточное число без вмешательства водителя.

Времени на прогрев АКПП и двигателя уходит немного, а результатом становится повышение эффективности работы и срока службы как мотора, так и гидромеханической трансмиссии. Но, если отремонтировать двигатель можно почти в любом автосервисе, за ремонт «автомата» возьмутся далеко не все специалисты, цена будет высокой, а положительный результат не гарантирован.

Несколько особенностей поездки в зимнее время

Для автомобиля с АКПП в зимнее время стоит соблюдать определённые правила:

• двигаться по зимней следует плавно, без резких торможений и сильного разгона;
• между автомобилями должна соблюдаться большая дистанция, чем в летнее время – это компенсирует уменьшение длины тормозного пути;
• покрышки на машинах – только зимние, не обязательно с шипами, но с подходящим для таких условий протектором;
• при ухудшении сцепления колёс и заснеженной дороги стоит переходить на ручное управление «автоматом», включив режим 2 или 3 для снижения риска пробуксовки колёс;
• если у АКПП есть режим «Зима» или Snow, стоит выбирать именно его;
• при проезде крутых поворотов следует заранее тормозить, позволяя «автомату» переключиться на пониженную передачу, или заранее принудительно выбрать режим 2 или 3;
• во время поворота стоит немного ускориться, повысив сцепление ведущих колёс с дорогой.

Поездка в сложных условиях, по снегу или наледи, при отсутствии возможности соблюдения нужной дистанции следует ехать, выбирая вторую или третью передачу. Это повысит эффективность торможения автомобиля в опасной ситуации.

Как быстро перейти с «механики»

Главная сложность для новичков и опытных водителей при переходе на АКПП — приспособиться к отсутствию педали сцепления.

Для изменения режима трансмиссии достаточно нажать на тормоз, после чего можно перемещать ручку в интересующую позицию.

Чтобы быстрей приспособиться к коробке-автомат после «механики», старайтесь держать левую ногу ближе к креслу, чтобы она не тянулась к отсутствующей педали, или поставьте ее на подставку слева.

Учтите, что в машинах с АКПП у водителя работает только правая нога. Также необходимо контролировать правую руку, чтобы она лишний раз не тянулась к селектору трансмиссии.

Агрегаты трансмиссии автомобиля

Трансмиссию иначе можно назвать совокупностью определённых механизмов и агрегатов. Помимо КПП, в их число входят: сцепление, главная передача, дифференциал и кардан.

Диск сцепления

Путём воздействия на сцепление при остановке машины водителю не приходится глушить двигатель — включается нейтральная скорость, и коробка отсоединяется от мотора. В процессе езды сцепление вновь совмещает вращающийся двигатель и коробку.

В трансмиссии автомобиля сцепление играет роль проводника. Именно оно передаёт усиление с объекта на объект. Управляет механизмом водитель, сидящий за рулём машины. Посредством педали он воздействует на привод, соответственно, осуществляется передача усилия.

Различают 3 типа привода, хотя в автомобилестроении чаще применяются лишь два: механический и гидравлический. Электрогидравлический привод такое распространение не получил.

Сцепление состоит из ряда функциональных элементов:

• дисков, тесно взаимосвязанных между собою;
• маховика, соединённого с корзиной — относится к самым прочным элементам, выдерживающим большие нагрузки;
• вилки выключения, разжимающей диски при нажатии педали;
• первичного вала коробки, на который передаётся КМ.

Принято различать «сухое» и «мокрое» сцепление.

1. Первый тип осуществляет передачу усилия напрямую между диском мотора и КПП, благодаря силам трения. Он часто устанавливается на внедорожники, оснащённые полным приводом.
2. «Мокрое» сцепление — использует гидротрансформаторное масло. Жидкость находится между обоими дисками. Такой вариант более надёжен, но стоит дороже обычного сцепления.

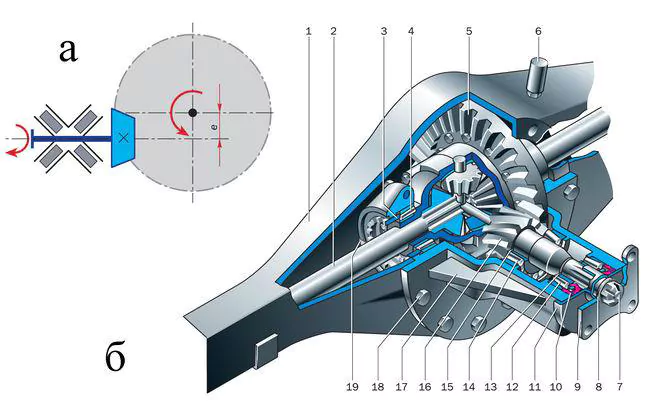

Главная передача

Это устройство предназначается для передачи КМ непосредственно к ведущему мосту. Состоит узел из полуоси, ведомой и ведущей шестерней, полуосевых шестерней и шестерней-сателлитов.

Принято различать одинарную передачу и двойную, часто встречающуюся на грузовиках с увеличенным передаточным числом.

Дифференциал

Предназначен для передачи, изменения и распределения КМ. Один из конструктивных элементов трансмиссии. В зависимости от привода автомобиля располагается:

• в картере — задний привод;
• в КПП — передний привод;
• в раздатке — полный привод.

Конструктивная особенность дифференциала заключается в наличии планетарного редуктора. А в зависимости от зубчатой передачи, принято различать:

• конический дифференциал, используемый в качестве межколёсного;
• цилиндрический, который ставится между осями автомобилей с полным приводом;
• червячный — универсальный вариант, используемый и между колёсами, и между осями.

Дифференциал состоит из:

• корпуса или чашки, воспринимающей КМ от главной передачи;
• ведомой шестерни, жёстко зафиксированной на корпусе;
• осей с вращающимися сателлитами;
• шестерёнок.

Карданная передача

Кардан состоит из валов, промежуточной опоры, шарниров и шлицов, муфты.

1. Задний вал кардана наделён 2 шарнирами, позволяющими плавно передавать КМ от КПП к главной передаче при езде автомобиля по кочкам.
2. Шарниры с крестовинами дают возможность передачи КМ под углом.
3. Шлицы предназначены гасить колебания автомобильного кузова.

Дополнительные режимы

Существует ряд положений, использующихся не во всех АКПП:

• Положение «2» – включаться будут исключительно 1 и 2 ступени, остальные заблокированы. Применяется при буксировке или вождении авто на горных извилистых дорогах. Ездить можно и в городе, если скорость машины допускается не выше 80 км/ч. В других случаях, такой режим препятствует разгону до высокой скорости, повышает нагрузку на АКПП;
• Положение «L» – включается самая низкая ступень. Предназначается для езды по бездорожью. На внедорожниках такой режим запускает понижающую ступень, что позволяет ездить по грязи и топким местам. В режиме «L» скорость транспорта не выше 15 км/ч. Рекомендуется включать режим бездорожья заблаговременно;
• Положение «OverDrive» (O/D) используется на АКПП, имеющих больше трех передач и служит для выполнения маневра обгон, или резкого разгона автомобиля. Обычно это кнопка на селекторе. Не позволяет ездить со скоростями выше возможностей третьей передачи, за счет этого получается повышение динамики вождения машины. Удобен при затяжных подъемах в горку, когда без этого режима коробка может вызывать колебания 3-4 передача, положение «овердрайв» решает проблему;
• Положение «PWR/SPORT». Этот спортивный стиль, чтобы ездить быстро. Активация вызывает включение передач с высокой скоростью, благодаря этому повышается скорость авто (и расход горючего). Чтобы полноценно ощутить всю мощь этого стиля, нужно приспособиться к езде на автомате, потому что машина резче откликается на акселератор, ею сложнее управлять;
• Положение «SNOW» – снег. Предназначена для зимнего использования, ездить по заснеженным дорогам. Движение автомобиль будет начинать со второй передачи, а переключение скоростей происходит на более низких оборотах. На асфальте динамика машины в этом режиме снижается, потому что он для снега;
