Автономные отопители салона, назначение, типы, принципы работы, где какой лучше использовать

Газовые обогреватели

Газовые отопители салона отличаются от рассмотренных выше «конкурентов» источником питания. В данном случае устройства работают на сжиженном газе.

Главные плюсы конструкций — простота исполнения, безопасность в применении, полная автономность от чего-либо. С таким отопителем можно не переживать за разрядку аккумулятора.

Кроме этого, продукты горения газа не отравляют пассажиров, а выводятся на улицу, что гарантирует безопасность даже длительного применения.

Принцип действия аппарата состоит в циркуляции потоков воздуха в автомобиле. Отдача тепла происходит за счет природной конвекции воздуха в машине.

Для более активного смешивания в кабине может монтироваться дополнительный вентилятор, имеющий небольшую мощность.

Газовые автономные отопители не вызывают проблем в процессе эксплуатации, у них нет вращающихся элементов, что обеспечивает максимальную надежность и безопасность.

Конструктивно прибор — система коаксиальных труб, когда каждая из последующих труб расположена внутри другой. По одной трубе идет чистый воздух из улицы, а по второй — выводятся отработанные газы.

Как следствие, воздух в кабине не используется и не выжигается. Все, что остается — тепло.

Устройство не зависит от работоспособности авто, поэтому даже при поломке двигателя или разрядке АКБ зимой (даже в чистом поле) можно включать аппарат наслаждаться теплом.

Средний срок применения таких устройств — около 14 лет.

Преимущества газовых автономных отопителей:

доступная цена, обусловленная отсутствием электроники в устройстве;
наличие системы климат-контроля, который есть в большинстве современных устройств. При этом всегда можно выставить и поддерживать оптимальный температурный режим;
независимость от ресурсов автомобиля, что гарантирует работоспособность в любых условиях;
возможность питания устройства от баллонов различной емкости — на 12 и 24 литра.

Основные правила эксплуатации:

отопитель можно включать как на стоянке, так и в движении;
для активации устройства достаточно открыть кран, через который подается газ, включить устройство и запустить его;
отключение производится срабатыванием соответствующего тумблера.

К примеру, хороший вариант — SELENA PILOT-2 -E1. Для работы отопителя необходим только газ.

Мощность — около 2 кВт, отапливаемая площадь — до 20 кв. метров. Благодаря такой мощности его можно использовать не только для обогрева кабины, но и для прогрева пространства внутри кузова.

Применяются газовые автономные отопители везде, где необходимо автономное тепло — в автомобилях (грузовых и легковых), в гараже, при работе на спецтехнике и так далее.

Как правильно пользоваться

Несмотря на кажущуюся простоту конструкции, дополнительный отопитель — сложный агрегат, требующий от водителя соблюдения определенных правил при эксплуатации. Автоэксперты рекомендуют придерживаться следующих рекомендаций:

активировать устройство по крайней мере 1 раз в месяц для прокачки топливной системы и ее очистки от частиц пыли и продуктов сгорания;
исключить вероятность случайного включения автомобильного аксессуара во время заправки;
выключать отопитель по окончании движения для предотвращения разрядки АКБ.

При появлении странных звуков в системе охлаждения или следующих подряд неудачных попытках запуска водитель должен как можно скорее посетить СТО для диагностики и минимизации издержек, связанных с ремонтом или заменой оборудования.

Таблица: технические характеристики Webasto Air Top 2000 ST

Допустимая высота подачи топлива H (м)	1-2
Допустимая высота всасывания топлива S (м)	1
Максимально допустимое избыточное давление в топливопроводе (бар)	0,03-0,11
Максимально допустимое разрежение в топливном баке (бар)	-0,02
Напряжение, В	12 для бензиновых, 12 / 24 для дизельных агрегатов
Топливо	бензин/дизель
Мощность нагрева, кВт	2
Потребляемая мощность, Вт	14 — 29
Расход топлива, л/час	0,14 — 0,27; 0,12 — 0,24
Макс. объём подаваемого воздуха, м3/ч	78
Вес, кг	2,6
Габариты, мм	311 х 120 х 121

Источники

https://AutoTopik.ru/obuchenie/949-avtonomnye-otopiteli-salona.html
https://SwapMotor.ru/instrument-i-oborudovanie/avtonomnyy-otopitel-salona.html

Правила использования

Если их не соблюдать, автономные печки выйдут из строя раньше времени, при сильных морозах и других непредсказуемых ситуациях. Чтобы избежать дорогостоящего ремонта, надо включать, эксплуатировать и отключать устройства по инструкции.

Перед первоначальным запуском произвести диагностику. Включить розжиг только в случае, если на пульте нет кодов неисправности 002, 052 или 001 (а также других).
В процессе эксплуатации отопитель может перегреваться. Тогда он автоматически заблокируется. Если устройство не будет иметь каких-либо неисправностей, включится вентилятор. Он продует камеру сгорания, освободив её от паров топлива. Затем можно снова запустить печку.
Выключение автономного отопителя тоже проходит не так просто. Сначала останавливается топливный насос, затем гаснет факел, включается очистка, охлаждается теплообменник.
В зимнее время приёмную воздушную трубу может забить снежной пылью. Из-за этого происходит переобогащение горючей смеси, появляется много дыма. Как правило, ничего опасного в этом нет. А вот если вентилятор постоянно издаёт скрипы, надо срочно показать устройство специалисту. Это явный признак разрушения подшипников.
Может выйти из строя блок управления, расположенный под вентилятором. В этом случае он не будет выдавать правильную частоту вращения, опять образуется много дыма. В худшем случае блок взорвётся из-за короткого замыкания. Как правило, такое происходит по вине самого водителя. Например, когда он не отключает «автономку» во время отдачи тока другому аккумулятору — «прикуривание».

Виды автомобильных обогревателей салона

Автомобильный обогреватель имеет несколько модификаций. Все они хорошо справляются с поставленными задачами, но имеют существенные отличия друг от друга. Для некоторых водителей они являются решающими при выборе устройства.

Автономный

Распространённый вариант автономный

Распространённый вариант устанавливается в салоне и, минуя штатную систему, нагревает салон до нужной температуры по следующей схеме:

сгоревшее при работе двигателя топливо вырабатывает тепло;
оно постепенно нагревает охлаждающую жидкость;
реагент циркулирует в устройстве, обогревая салон.

Большинство моделей работает от пульта.

В среднем они потребляют 1–7 кВт/ч. Этой мощности хватает на то, чтобы поднять температуру как в салоне маленькой, так и большой машины.

Автономные отопители бывают двух видов.

Воздушный обогреватель в машину

Воздушный

Модель, которую выбирают для себя многие водители. Вместо реагента в системе циркулирует воздух, а топливо поступает из основного или резервного баков.

Плюсы и минусынедорогая ценабыстрый нагревв сильные морозы двигатель прогревается плохо, а вместе с ним снижается эффективность работы обогревающего устройства.

Жидкостный отопитель салона

Жидкостный

В жидкостных моделях используется реагент. Устанавливается прибор под капотом и соединяется с топливной и охлаждающей системами.

Специалисты рекомендуют этот вариант для людей, которые часто и много разъезжают на автомобиле. А также тем, кто ставить ТС на «зимовку» или часто уезжает в командировки, оставляя машину на несколько дней без внимания.

Плюсы и минусывысокая эффективностьспособствует запуску системы, масло в которой не соответствует зимним требованиям.высокая стоимостьвоздух в салоне начинает греться только после завершения первого этапа прогрева двигателя.

Модули дистанционного запуска

Сколько стоит: от 9000 Р с установкой

Эти устройства расширяют возможности штатного ключа. В автомобиль ставят специальный модуль и подключают его к различным электронным блокам. Для запуска двигателя нужно подержать одну из кнопок на ключе несколько секунд или нажать на нее же несколько раз: как именно это будет работать, зависит от настроек конкретного модуля. Обратной связи нет — можно, как в случае с KIA выше, прийти к непрогретой машине.

Базовые настройки доступны через специальное приложение и блютус, но чаще их программируют заранее, при установке. Можно выбрать время работы двигателя после запуска или количество попыток запуска — актуально после холодной ночи.

В продаже много китайских модулей запуска, есть и отечественные. Разбег цен большой: от 3000 до 30 000 Р и дороже. Главные отличия связаны с безопасностью. Хороший модуль не делает штатный иммобилайзер более уязвимым или даже усиливает защиту автомобиля, а дешевый делает машину доступной даже для простых хулиганов.

Модуль для дистанционного запуска автомобилей Mercedes-Benz — около 40 000 Р. Но есть и более дешевые аналоги

Как работает вентилятор печки

Вентилятор системы обогрева салона автомобиля представляет собой обычный двигатель переменного тока. Это может быть как простейший осевой вентилятор, так и диаметральный вариант, который чаще всего устанавливается на современных автомобилях. Устройство внутренней части вентилятора печки ничем не отличается от устройства обычного электродвигателя переменного тока с возбуждением от постоянных магнитов.

Больший интерес для нас представляет работа электродвигателя на разных скоростях. Реализуется эта возможность включением в схему дополнительного сопротивления. Резисторы увеличивают сопротивление, что приводит к уменьшению протекающей в цепи силы тока. Следовательно, вентилятор начинает вращаться медленней. Номинал резистора определяет, насколько сильным будет падение тока в цепи. Последняя скорость вентилятора является прямой, поскольку в цепь не включено сопротивление. Это позволяет вентилятору отопителя оставаться работоспособным, даже если сопротивление вышло из строя.

Схема подключения

На рисунке показана простейшая принципиальная схема подключения вентилятора печки. Когда плюсовой вывод переключателя, защищенный предохранителем, замкнут с контактом H, ток протекает к электродвигателю напрямую, заставляя его вращаться с максимальной скоростью. Когда же плюсовой контакт замкнут с контактом V, ток течет через сопротивление, что снижает скорость вращения вентилятора.

Электродвигатель отопителя моделей ВАЗ 2108, 21099 имеет уже 3 скорости вентилятора. Когда плюсовой вывод переключателя режимов замкнут на 1 контакт, в цепь включены последовательно 2 сопротивления, поэтому скорость вращения электродвигателя будет минимальной. При подаче питания на второй контакт переключателя режимов ток будет протекать через один резистор, что будет соответствовать средней скорости вращения. Соответственно, 3 контакт предназначен для подачи питания в обход дополнительного резистора и соответствует самой быстрой скорости вращения. Именно такой принцип включения электродвигателя отопителя на большинстве автомобилей. Для лучшего понимания схемы предлагаем посмотреть видео.

Система автоматизированного управления

На схеме мы все так же видим дополнительный резистор, вот только теперь все команды передаются электровентилятору не напрямую от ручки переключения скоростей, а через блок управления системой отопления (№3). Также блок управляет электромагнитным клапаном рециркуляции салона и микромоторедуктором привода заслонки. В данной схеме используется лишь один датчик температуры в салоне, но в более продвинутых вариантах присутствуют также датчики температуры заборного воздуха, а также датчики, измеряющие в нескольких точках температуру подаваемого в салон воздуха.

Источник

Автономный отопитель салона на 12 вольт

Не так давно преимущественная часть электрических обогревателей для салона авто оснащалась нагревательными спиралями. В последнее время львиная доля таких приспособлений изготавливается из керамики. К плюсам устройства относятся следующие аспекты:

Сохранение кислорода и отсутствие эффекта осушения воздуха.
Возможность взаимодействия с аккумулятором 12/24 В.
Быстрое нагревание и хорошая теплоотдача.
Экономичность, защита от перегрева, компактность и простота в обслуживании.

Автономный отопитель 12 вольт имеет массу не более килограмма, что дает возможность легко его перенести в нужное место. Стоимость таких моделей довольно высока, однако при желании можно подобрать модификацию по своим предпочтениям, учитывая качественные характеристики устройства.

Установка и ремонт автономных отопителей

Для монтажа рассматриваемых приспособлений, лучше обратиться к специалистам. Но, имея определенные навыки и желание, вполне реально установить агрегат самому.

Для этого следует придерживаться инструкции:

Определиться с оптимальным местом монтажа автомобильного обогревателя.
Выполнить укладку магистральных трубопроводов и кабелей, в зависимости от модификации устройства.
Осуществить электрическое подключение для активации управления. Сам блок желательно расположить в салоне транспортного средства. Для подключения можно использовать незагруженную цепь, защищенную предохранителем.
Провести воздуховоды в салон от приспособления, используя штатные элементы печки.
Проконтролировать герметичность на всех соединительных швах.

После того как установка автономного отопителя завершена, необходимо проверить его функциональность. Это желательно сделать до начала полной сборки моторного отсека, включив все предусмотренные режимы и сопоставив показания с руководством по использованию.

Электрические отопители салона на 12 и 24 В

Еще недавно почти все электрические отопители салона имели спиральное исполнение.

Сегодня же большая часть устройств выполнена с применением керамики.

Преимущество данного изделия — кислородосберегающие свойства, что позволяет сохранять качество воздуха в салоне и не «сушить» воздух.

Керамический тепловой вентилятор может питаться от 12 или 24 Вольт, он быстро прогревается и нагревает помещение.

Главные преимущества — экономичность, защита от перегрева и падений, компактность и отсутствие помех при вождении.

Электрические отопители салона имеют небольшой вес (до 500-800 грамм), что позволяет транспортировать изделие в любое необходимое место (к гаражу, на стоянку и так далее).

Единственный недостаток для многих из них — высокая стоимость, но при желании можно подобрать устройство по собственному карману. Здесь многое зависит от производителя и мощности.

1. Для легковых авто.

Автономные отопители для данного типа машин представлены целой группой качественных моделей.

Вот некоторые из них:

Calix Slim Line 800W — весьма мощный прибор, способный в сжатые сроки отопить салон компактного автомобиля. Устройство оборудовано переключателем, позволяющим подстраивать авто под текущие климатические условия. В отопителе есть теплозащита, которая исключает ошибочную эксплуатацию (к примеру, когда отсутствует приток воздуха с улицы). Calix Slim Line 800W — качественный отопитель, отличающийся высоким уровнем безопасности. Гарантия — 3 года.

ЗНИЧ PFJ — отопитель для салона легкового авто, работающий от напряжения 12 и 24 Вольта. Устройство предназначено для легковых авто с небольшим салоном. К преимуществам устройства можно отнести возможность регулировки температурного режима, компактность, простоту монтажа, долговечность.

2. Для грузовых авто.

На рынке автономных отопителей для грузовиков весьма востребована продукция компании Airtronic.

Здесь можно выделить модели D2-D5, которые отличаются уникальной мощностью и предназначены для обогрева разных машин, начиная с коммерческой техники и заканчивая яхтами.

Устройства питаются от напряжения 12/24 Вольта, отличаются доступной ценой и высокой эффективностью.

Такие отопители показывают высокую эффективность даже при частом открывании дверей (к примеру, в маршрутном транспорте).

Каталитический и принцип его работы

Каталитический тип

В среднем, мощность каталитического обогревателя равна около 2,9 кВт.

Данное устройство выполняет функции по обогреву практически любых бытовых и промышленных помещений.

Существуют модели со встроенным тепловентилятором, благодаря которому значительно расширяется площадь обогреваемой территории. Однако для работы такого прибора необходим не только источник газа, но и электричество.

На рынке, вы сможете отличить такое устройство по специальной пометке «turbo +».

Принцип работы:

Во время работы прибора горючее вещество окисляется. В результате этой реакции происходит выделение большого количества теплого воздуха.

Нужно отметить, что действие таких устройств является совершенно безопасным, так как реакция происходит не в самом газе, а значит воспламенение совершенно невозможно. Единственное, что заметно при работе прибора – каление каталитической панели, и выделение тепла.

Прокачка топлива

Перед самым первым запуском необходимо прокачать топливо. Для этого одновременно нажимаете две нижние кнопки — OK и «стрелка вниз».

У вас на дисплее загорится надпись «Н» и «OF».

Переключаете на ON.

После этого толчкообразно со щелчками запускается насос. На экране высвечивается соответствующий значок.

Чтобы выключить прокачку, переведите все в режим OF, нажав стрелку вниз. Первым делом при прокачке идет заполнение фильтра.

В конце концов жидкость в трубке должна достигнуть конца шланга топливоподачи.

Натягиваете и зажимаете его хомутом на соответствующем вводе в печку.

По завершении прокачки, переходим к первому запуску.

Установка автономного отопителя на автомобиль своими руками

Поскольку наиболее употребительными и экономными являются обогреватели воздушного и жидкостного типа, работающие на бензине или дизтопливе, процедуру монтажа опишем именно для таких устройств. Электрические модели монтируются несколько проще, а вот работающие на сжиженном газу лучше самостоятельно не устанавливать – слишком опасно.

В любом случае перед началом работ следует внимательно ознакомиться с инструкцией, прилагаемой к конкретной модели, при этом будьте особо внимательны при покупке – документация должна быть на русском языке. Изучите комплектность устройства: обычно в состав приобретаемого входит всё необходимое для выполнения монтажных работ, включая детали крепежа.

Итак, последовательность действий при монтаже АО:

определяемся с местом установки обогревателя и способом его крепления. Обычно автономный отопитель монтируют в моторном отсеке, но можно встретить и салонные реализации (например, за спинкой заднего ряда сидений);
после этого следует тщательно продумать, как подключить устройство к топлипроводу и бортовой электросети. Если отопитель имеет собственный топливный бак (есть и такие модели с баком ёмкостью до пяти литров), задача упрощается. Но в большинстве случаев используется схема с подключением к автомобильному бензобаку, поэтому вам понадобится бензопровод соответствующей длины. Рекомендуется использовать металлическую трубку (медную или стальную), наподобие тех, которые применяют в тормозной системе, но, в крайнем случае, можно использовать и резиновый шланг соответствующего диаметра;
независимо от того, каким маршрутом осуществляется подача горючего к отопителю, топливопроводы следует обязательно закрепить – хомутами, саморезами или болтовыми стяжками, при этом отверстия, проделанные в кузове для крепежа, следует обработать антикоррозионным составом;
электропроводка должна обеспечивать автономным питанием насос, а также бензонасос. При этом обеспечьте работу собственного нагнетателя через предохранитель;
следует также определиться с местом расположения на торпеде панели управления отопителем, которую также подключаем к общей схеме электропитания;
для отвода отработанных газов следует использовать входящий в комплект воздуховод. Если его нет, приобретите для этих целей два шланга: один будет использоваться для подачи воздуха в камеру сгорания и теплообменник, другой – для отвода выхлопных газов;
и проводка, и шланги, и трубки нужно проложить таким образом, чтобы они не контактировали с горячими деталями силовой установки, а если они проложены в салоне – чтобы их нельзя было случайно задеть;
установите на подготовленное место отопитель, надёжно укрепите, подсоедините все шланги и трубки;
водяной АО следует встроить в систему охлаждения мотора согласно прилагаемой инструкции;
после завершения монтажных работ запустите двигатель, чтобы убедиться в отсутствии протечек охлаждающей жидкости;
точно также следует проверить герметичность топливопроводов;
при включённом на полную мощность обогревателе измерьте потребляемый устройством ток – он не должен превышать номинал, указанный в паспорте, более чем на 10-20%. В противном случае следует искать причину утечек электроэнергии;
убедитесь, что отопитель работает исправно и нагревает салон до указанной температуры за время, соответствующее нормативным показателям.

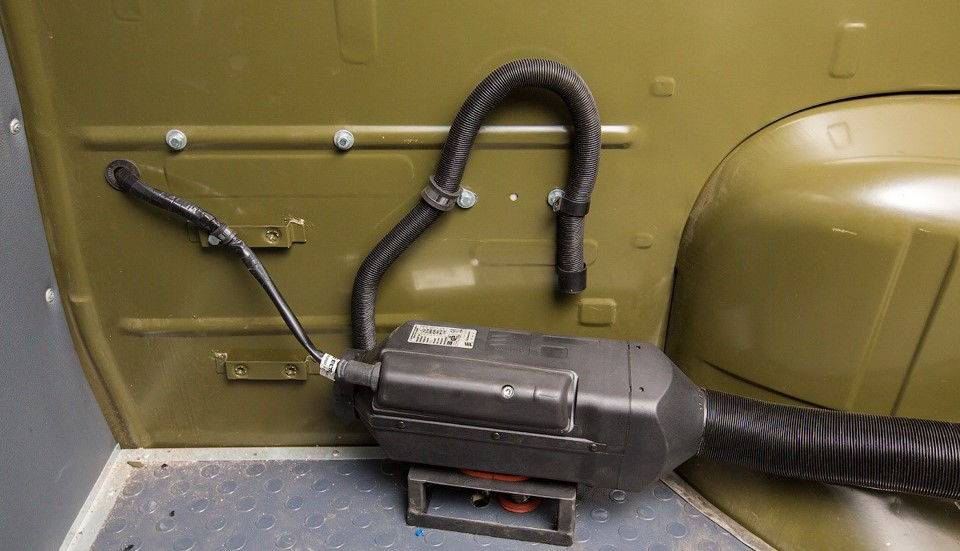

Установленный отопитель салона в автомобиле УАЗ

Отдельно нужно упомянуть, что установка автономной печки на автомобиль требует обязательного соблюдения правил безопасности при выполнении монтажных работ, особенно если это модель, работающая на бензине или солярке. Как уже отмечалось, прокладка всех коммуникаций должна быть скрытной – только в этом случае можно обезопасить себя, пассажиров и автомобиль от утечек горючего, обрыва или КЗ в бортовой сети, от попадания в салон выхлопных газов. Защищайте трубки, проводку и шланги в местах соприкосновения с острыми кузовными деталями посредством резиновых манжетов. Не забывайте хотя бы раз в месяц осуществлять проверку герметичности всех систем автономного отопителя.

Топливные обогреватели

WEBASTO Thermo Top Evo Comfort Plus – согреет все

Универсальный обогреватель предназначен не только для отопления салона авто, но и для ускорения запуска двигателя и быстрого выхода печки на полную мощность. Устанавливается он под капотом, поэтому имеет относительно небольшие размеры 22х9х15 см. Для работы устройство самостоятельно подкачивает топливо из системы, расходуя около 630-720 мл/ч.

Плюсы:

Одновременный прогрев мотора и салона авто;
Высокая мощность 2,6-5,2 кВт;
Есть модификации для бензиновых и дизельных двигателей объемом до 4000 см3;
Запускает обдув уже при температуре +60 °С, а по достижении +80 °С автоматически переходит в режим частичной нагрузки;
Подходит для больших автомобилей с просторным салоном;
Время непрерывной работы доходит до 60 мин;
Поставляется в комплекте с таймером, имеющим удобный дисплей, простое управление и русифицированное меню;
Возможность продления гарантийного срока до 2 лет.

Минусы:

Дорого – комплект с пультом обойдется в 40-42 тысячи рублей, плюс еще 10 придется отдать за установку.

EBERSPACHER Airtronic B4 12В – экономичная воздушная система

Эффективный обогреватель для очень больших салонов (автобусов, грузовиков со спальными местами в кабине, автотрейлеров и минивэнов). Работает он, как и предыдущая модель, от общей топливной системы и подает горячий воздух внутрь машины в обход штатной печки. Устройство выпускается только под бензин и выдает тепловую мощность эквивалентную 1,3-4 кВт – в зависимости от выставленного режима.

Плюсы:

Высокая эффективность благодаря увеличенной площади поверхности теплообменника;
Тихая работа;
Плавная регулировка нагрева;
Низкий расход топлива – от 180 мл/ч;
Подходит для постоянного обогрева салона во время многочасовой стоянки;
Возможность забора воздуха извне или непосредственно из салона авто.

Минусы:

Не самые маленькие размеры (37х14х15 см);
Высокая стоимость – порядка 55 тысяч рублей, еще 15-20% от этой суммы придется отдать монтажникам за установку.

Прокачка топлива

Перед самым первым запуском необходимо прокачать топливо. Для этого одновременно нажимаете две нижние кнопки – OK и “стрелка вниз”.

У вас на дисплее загорится надпись “Н” и “OF”.

Переключаете на ON.

После этого толчкообразно со щелчками запускается насос. На экране высвечивается соответствующий значок.

В конце концов жидкость в трубке должна достигнуть конца шланга топливоподачи.

Натягиваете и зажимаете его хомутом на соответствующем вводе в печку. По завершении прокачки, переходим к первому запуску.

Автомобильный обогреватель на бензине

Автономный отопитель дизельный и бензиновый имеют схожую конструкцию, эффективность и принцип работы. В рассматриваемом варианте источником питания является бензин. Такое приспособление в современном исполнении позволяет уменьшить нагрузку на АБ. Состоит обогреватель из таких деталей:

Система забора воздуха.
Термодатчик и регулятор.
Нагнетатель воздушной смеси.
Контроллер.
Топливный насос, переключатель.
Дополнительные элементы (таймер, крепеж и прочее).

К достоинствам бензинового нагревателя относится возможность автономной работы на протяжении нескольких часов, пониженный уровень шума, быстрый нагрев воздуха в салоне, долговечность и высокая устойчивость деталей к износу.

Все про автономные отопители салона

Газовые обогреватели

Как правильно пользоваться

Таблица: технические характеристики Webasto Air Top 2000 ST

Правила использования
