Болотоходы Витязь: обзор всех моделей

Технические характеристики

Вездеходная гусеничная техника ДТ-30П “Витязь” и нестандартные экскаваторы, произведенные на ее базе, имеют следующие технические характеристики:

Вездеход ДТ-30П “Витязь”

• Габариты техники (в м): 15,9 х 3,1х 3,3 (длина, ширина, высота).
• Масса транспортного средства в снаряженном состоянии: 28 т.
• Грузоподъемность: 30 т.
• Мощность двигателя: 800 л.с.
• Скорость (на плаву): 4 км/ч.
• Скорость по суше: 47 км/ч.
• Количество мест в кабине водителя: 5.
• Угол подъема на спуске (при сухом грунте): 30°.
• Максимальный крен: 15°.

Экскаватор Витязь ДТ-30Э

• Вес эксплуатационный: 39 т.
• Максимальная скорость движения: 37 км/ч.
• Мощность двигателя: 59,6 кВт.
• Глубина преодоления препятствий (брода): 1,8 м.
• Глубина вкапывания: 4,65 м. Вес груза: 11,5 т.

Экскаватор Витязь ДТ-30ПЭ1

• Двухзвенный транспортер ДТ-30П.
• Оборудование экскаваторное ЭО-3323А
• Вес эксплуатационный: 38 т.
• Мощность двигателя 59,6 кВт.
• Скорость движения: 37 км/ч.
• Грузоподъемность 11,5т.
• Глубина выкапывания грунта 4,65 м.

Вездеход ДТ-30п: Король бездорожья

В этой машине удивительно все: размеры, расход топлива, цена и возможности. Последние настолько высоки, что вездеход ДТ-30п или «Витязь» считается едва ли не самым проходимым сухопутным транспортом на планете.

Монстр в поле

Ухабистое поле, которые мы не спеша одолевали на пикапе Toyota Hilux и пару раз сели на защиту картера, «Витязь» пролетает с такой прытью, будто это ровная столешница. Хотя слово пролетает звучит изрядным преувеличением для агрегата с максимальной скоростью под 40 км/час, но поверьте, из кабины этого монстра даже 40 км/час не кажутся медленными.

Ухабы он обтекает с мягкостью ящерицы, но вот амплитуда колебаний кабины такова, что через некоторое время хочется выйти на свежий воздух. Ну еще бы: при собственной высоте три с лишним метра «Витязь» в лоб одолевает ступеньки в человеческий рост и переезжает рвы длиной с легковушку. Когда в лобовом стекле маячит то небо, то земля, остается надеяться на крепость вестибулярного аппарата.

Но является ли он самым проходимым на планете? Для каждых условий хорош свой тип вездехода, но по совокупности качеств «Витязь» если не самый проходимый, то один из.

ДТ-30 — Википедия

Материал из Википедии — свободной энциклопедии

ДТ-30 «Витязь»

Для плавающих моделей в названии модели добавляется буква П.

• Максимальная длина перевозимого груза — 13 м.
• Преодолеваемый брод у неплавающих моделей — 1,8 м.
• Скорость движения на плаву 5 км/ч (с установленным гребным винтом — до 15 км/ч).
• Масса в снаряженном состоянии — 28 т
• Грузоподъемность — 30 т.
• Количество мест в кабине — 5.
• Мощность двигателя — 710 л. с.
• Максимальная скорость движения по суше — 37 км/час
• Среднее удельное давление на грунт — 0,3 кг/см2
• Запас хода по топливу — 500 км
• Подвеска — торсионная
• Движитель — резинотканевая гусеница с металлическими грунтозацепами
• Трансмиссия — гидромеханическая полуавтоматическая
• Двигатель — быстроходный дизельный ЧТЗ В-46-5 (В-46-6), четырёхтактный, V-образный, 12-цилиндровый многотопливный, мощность 574 кВт (780 л. с.)
• Пуск двигателя — сжатым воздухом из баллонов, дублированный — электростартером от аккумуляторных батарей или от внешнего источника тока.

• ДТ-30-1 — модификация с одной удлинённой грузовой платформой закреплённой на обеих звеньях транспортёра.
• ДТ-30МН с двигателем ЯМЗ 8401.10-09. Грузовая платформа открытая.
• ДТ-30ПМН — модернизированный с двигателем ЯМЗ.

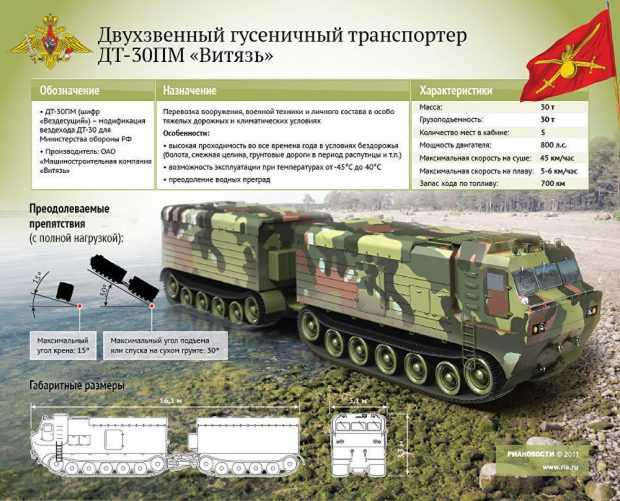

• ДТ-30ПМ «Вездесущий» — модификация платформы-шасси для Вооруженных Сил РФ с броневой защитой обитаемого отсека.
  • ДТ-30ПМ-Т1 — пусковая установка и модуль жизнеобеспечения зенитно-ракетного комплекса Тор-М2ДТ.
  • ДТ-30ПМ-Т2 — мастерская технического обслуживания зенитно-ракетного комплекса Тор-М2ДТ.

ДСГВ ДТ-30 в амфибийном бронированном варианте ДТ-30ПМ принимали участие в испытаниях Минобороны РФ в условиях Крайнего Севера для оснащения арктических бригад (80-я и 200-я омсбр). В ходе экспедиции общей протяженностью около 2400 км оценивались возможности по эксплуатации в условиях низких температур (до −60 градусов Цельсия), в том числе по обеспечению поддержания автономности, необходимой готовности образца к выполнению задач, поддержанию микроклимата в обитаемых отделениях, особенности движения по торосам, глубокому снегу, при метелях со скоростью ветра более 35 м/с и других особенностей Крайнего Севера. Члены экспедиции Минобороны стали первыми в мире, кому удалось дойти на технике от материковой части до острова Котельный. Маршрут экспедиции пролегал от Тикси до острова Котельный и обратно через мыс Святой Нос, проливы Дмитрия Лаптева и Санникова в море Лаптевых.

1. ↑ Мирные танки полярных широт (неопр.). «Наука и жизнь» (№8, 2000). Дата обращения 27 января 2015.
2. ↑ Тактико-технические характеристики гусеничных двухзвенных вездеходов Витязь ДТ-10, ДТ-20, ДТ-30, Статья на сайте «Вездеход, снегоход, болотоход!».
3. ↑ ДВУХЗВЕННЫЙ ГУСЕНИЧНЫЙ ТРАНСПОРТЕР ДТ-30ПМН — ФОТООБЗОР, Денис Передриенко, 28.09.2015 г., сайт «Отвага».
4. ↑ Вездесущий монстр. Ишимбайские военные разработки амфибий дали фору Америке Архивная копия от 20 ноября 2016 на Wayback Machine, 25.07.2006 г., Римма Уразбахтина, «МедиаКорСеть».
5. ↑ Модернизированный двухзвенный гусеничный транспортёр, 19.11.2016 г., bastion-karpenko.ru.
6. ↑ Вертикальный предел (Уникальный полярный танк «Вездесущий») Архивная копия от 20 ноября 2016 на Wayback Machine, 12.07.2016 г., «Ударная сила», телекомпания «Останкино».
7. ↑ 12 ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС МАЛОЙ ДАЛЬНОСТИ «ТОР-М2ДТ» ДЛЯ ПРИМЕНЕНИЯ В УСЛОВИЯХ АРКТИКИ И КРАЙНЕГО СЕВЕРА, А.В. Карпенко
8. ↑ Экспедиция Минобороны России, проводившая испытания ВВСТ в суровых условиях Арктики, выполнила все поставленные задачи (рус.). Департамент информации и массовых коммуникаций Минобороны РФ (22.03.2017). Дата обращения 29 марта 2017.
9. ↑ Арктическая экспедиция Минобороны России достигла острова Котельный Новосибирского архипелага (рус.). Департамент информации и массовых коммуникаций Минобороны РФ (12.03.2017). Дата обращения 29 марта 2017.

Ильин А. У «Витязей» нет соперников (рус.) // Военный парад : журнал. — 2001. — Май-июнь (т. 45, № 03). — С. 78-79. — ISSN 1029-4678.

Как устроен вездеход

Вездеходы семейства «Витязь» отличаются оригинальной компоновкой, состоят из двух сочлененных цельнометаллических звеньев соединенных между собой по прицепной схеме. Первое звено предназначено для экипажа и оснащено автономными системами обогрева и вентиляции, в нем расположена кабина водителя и пассажирский отсек вместимостью до 7 человек включая водителя. Сразу за кабиной располагается моторно-трансмиссионный отсек. Второе звено кузова, соединенное при помощи специального поворотно-сцепного устройства представляет собой грузовую платформу закрытую брезентовым тентом.

Поворотно-сцепное устройство

Поворотно-сцепное устройство (ПСУ) снабжено двумя гидроцилиндрами управления, при помощи которых водитель может управлять складыванием звеньев в двух плоскостях – горизонтальной и вертикальной. Благодаря такой конструкции вездеходы «Витязь» обладают потрясающей проходимостью и способны преодолевать препятствия высотой до 1,5 метров и шириной до 4 метров. Гидроцилиндры вертикального складывания являются: амортизаторами — обеспечивают высокую плавность хода при движении; устройством принудительного складывания звеньев в вертикальной плоскости — позволяют преодолевать вертикальные стенки высотой до 1,5 метров. Возможность принудительного блокирования гидроцилиндров вертикального складывания позволяет переезжать рвы шириной до 4 метров. Обеспечивая взаимный поворот звеньев в продольно-вертикальной плоскости, ПСУ позволяет гусеницам транспортера иметь максимальное сцепление с грунтом.

Двигатель

Вездеходы «Витязь» в зависимости от модификации комплектуются различными дизельными двигателями с турбонаддувом, такими как В46-5СУ, ЯМЗ-8401.10, а так же двигателями американской фирмы Cummins Inc совместно с английской 6-ступенчатой автоматической трансмиссией Allison. Пуск двигателей осуществляется электростартером от аккумуляторных батарей напряжением 24 В, или пневмопуском сжатым воздухом из баллонов. Комбинированная система подогрева, с принудительной термосифонной циркуляцией жидкости и масла, позволяет производить запуск двигателя при температуре окружающей среды до −50°С.

Трансмиссия

Трансмиссия вездеходов «Витязь» либо гидромеханическая 4-скоростная полуавтоматическая, либо 6-скоростная автоматическая в зависимости от двигателя. Торможение осуществляется благодаря ленточным тормозам плавающего типа с пневмоприводом, а так же при помощи дублирующего механического привода управления тормозами переднего звена. Четырехскоростная коробка передач с блокируемым дифференциалом позволяет выбрать оптимальный режим движения транспортера в любых дорожных условиях. Для эффективной передачи мощности на каждом звене расположено по два планетарных бортовых и по одному коническому редуктору с блокируемым дифференциалом. В вариантном исполнении транспортеры «Витязь» оснащают шестискоростной автоматической гидромеханической трансмиссией .

Ходовая часть

Вездеходы «Витязь» приводятся в движение при помощи 4 широких резинотканевых гусеничных обводов с металлическими грунтозацепами. Эти гусеницы обеспечивают высокую проходимость, а так же низкое давление на грунт, обеспечивая экологическую безопасность по воздействию на почвенно-растительный покров без срыва и разрушений. Мягкость движения вездеходов достигается благодаря независимой торсионной подвеске оригинальных опорных катков с губчатым наполнителем, ведущим колесам с полиуретановым покрытием, а так же резиновым элементам в ходовой части. Ведущие и направляющие колеса покрыты специальным полиуретановым покрытием, в ходовой части используются резиновые элементы — все это демпфирует рывки и удары, обеспечивает плавность хода при движении машины, увеличивая ресурс ходовой части и трансмиссии в целом. Конструкция ведущих колес предотвращает обледенение узлов ходовой части при отрицательных температурах. Шаг расположения поперечин подобран для эффективной самоочистки от грязи, снега и льда элементов ходовой части транспортера.

Технические данные

С целью устранения возможных проблем, обусловленных недостаточным уровнем мощности либо крутящего момента, конструкторы укомплектовали болотоход «Витязь» 12-цилиндровой силовой установкой.

Обязательно почитайте: Гусеничная платформа Метелица

Параметры расхода горючего изменяются в зависимости от применяемого топлива. Стандартный двигатель выдает 780 лошадиных сил. К тому же возможен выбор одного из трех типов моторов, исходя из комплектации:

• с немецким Cummins;
• с двигателем ЯМЗ;
• с силовой установкой ЧМЗ.

Характеристики вездехода

По причине большого разнообразия силовых установок, возникают определенные проблемы в обслуживании транспортного средства. Главной причиной этого считаются запчасти. Особенно это относится к ситуациям, когда на вездеход устанавливают немецкие моторы, из-за чего узлы и агрегаты для замены приходится ожидать порой несколько месяцев.

Сам тягач Витязь обладает грузоподъемность в 30 тонн, притом, что сам имеет массу 28 тонн в полностью снаряженном состоянии. Отдельно стоит отметить, что даже при полной загрузке давление, оказываемое гусеницами на землю, находится в пределах допустимого и равняется 0,3 кг/кв.см. Благодаря этому вездеход имеет повышенную проходимость, что позволяет предотвратить его увязание в болотистой местности.

Ходовая часть

Все варианты подобных транспортных средств повышенной проходимости оснащаются гидромеханической КПП, имеющей дополнительной трансформатор, за счет чего крутящий момент плавно передается на гусеницы. Дополнительно установлена блокировка дифференциала, что позволяет оптимально выбирать режим работы силовой установки в процессе движения по труднопроходимой местности.

На основных катках вездехода устанавливается независимая подвеска. Главным её рабочим элементом является торсион, внутри которого содержится пористый наполнитель. Благодаря этому «Витязь» передвигается плавно, исключая любые повреждения элементов крепления. А с целью уменьшить мощность удара на саму ходовую, применяются колеса, имеющие полиуретановое покрытие. За счет этого повышается долговечность самого вездехода.

Двигатель

Вездеходы оснащаются четырехтактными V-образными многотопливными быстроходными дизелями жидкостного охлаждения с непосредственным впрыском топлива и наддувом от центробежного нагнетателя. Пуск двигателей осуществляется электростартером от аккумуляторных батарей напряжением 24 В, или пневмопуском сжатым воздухом из баллонов. Комбинированная система подогрева, с принудительной термосифонной циркуляцией жидкости и масла, производит запуск двигателя при температуре окружающей среды до −50°С. Данные снегоболотоходы оснащаются дизельными двигателями с турбонаддувом.

Особенности конструкции

Транспортер ДТ-30 оснащен сочлененными гусеничными звеньями, скомпонованными по прицепной схеме соединения, что обеспечивает высокую грузоподъемность и вместимость транспортного средства, его маневренность в тяжелых климатических и дорожных условиях. Конструкция транспортера имеет важную особенность: складывание гусеничных звеньев в двух плоскостях (вертикальной и продольной) под управлением водителя. Складывание осуществляется при помощи поворотно-сцепного устройства, усиленного дополнительными гидроцилиндрами. Маневренность и плавность хода гусеничного тягача повышается именно за счет гидроцилиндров, которые выполняют поворотные функции и выступают в качестве блокирующего устройства коробки передач.

Модификация двухзвенного гусеничного транспортера ДТ-30 повышает показатели проходимости машины, которая в рабочем состоянии способна преодолевать вертикальные препятствия высотой до 1,5 м и глубокие рвы шириной до 4-х м.

Вездеход выпускается в разных комплектациях, с двигателями отечественных и зарубежных производителей. Модельный ряд транспортеров «Витязь» оснащен дизелями жидкостного охлаждения (V-образными четырехтактными). Пусковая система активируется пневмопуском или от аккумулятора с напряжением батарей 24 В. Специальная система подогрева и принудительное термосифонное движение масла и охлаждающей жидкости позволяет запускать двигатель при внешней температуре–50°С.

Высокая проходимость и маневренность транспортера обеспечиваются конструкцией ходовой части. Машины оснащены четырьмя широкими гусеничными обводами из полиуретана со стальными поперечинами. Благодаря такой конструкции снижается удельное давление на грунт, повышается проходимость транспортного средства.

Конструкция ведущих колес препятствует образованию наледи на узлах ходовой части при сильных морозах. Гусеничные машины марки «Витязь» ДТ-30 обладают высоким эксплуатационным ресурсом, надежны и долговечны. Техническое обслуживание и качественный ремонт позволяют повысить эффективность работы этой незаменимой техники.

Транспортные средства марки Витязь ДТ-30 отвечают всем требованиям Минприроды России в области экологической безопасности, что подтверждается соответствующими сертификатами. По уровню безопасности для окружающей среда гусеничные транспортные вездеходы и их модификации превосходят все отечественные и зарубежные аналоги.

Конструкционные особенности «Витязей»

Вездеход «Витязь» (фото присутствуют в статье) создан по уникальной прицепной схеме, основанной на соединении звеньев. В конструкции использованы два сварных корпуса. Передний из них представляет собой кабину (там можно разместить экипаж до 7 человек). Для комфорта и уюта установлены автономные обогревательные и вентиляционные системы, а также отсек для трансмиссии и двигателя.

Второе звено (корпус) машины многофункционально. Здесь может быть размещен тентированный кузов или кузов-платформа. Кроме того, производители предусмотрели возможность оборудования первого корпуса кузовом-платформой или кузовом с тентом. Это очень удобная конструкция, если необходимо перевозить много разного груза.

Модификации

Внешние изображения

Поворотно-сцепное устройство

• ДТ-30-1 — модификация с одной удлинённой грузовой платформой закреплённой на обеих звеньях транспортёра.
• ДТ-30МН с двигателем ЯМЗ 8401.10-09. Грузовая платформа открытая.
• ДТ-30ПМН — модернизированный с двигателем ЯМЗ.
• ДТ-30ПМ «Вездесущий» — модификация платформы-шасси для Вооруженных Сил РФ с броневой защитой обитаемого отсека. ДТ-30ПМ-Т1 — пусковая установка и модуль жизнеобеспечения зенитно-ракетного комплекса Тор-М2ДТ.
• ДТ-30ПМ-Т2 — мастерская технического обслуживания зенитно-ракетного комплекса Тор-М2ДТ.

• ДТ-30П
• ДТ-30ПМ с третьим неактивным звеном в условиях Арктики
• Тор-М2ДТ на репетиции парада Победы 2020 г. в Алабино
• Панцирь-СА на репетиции парада Победы 2020 г. в Алабино

Особенности

Кроме спасательных операций, ДТ-30 «Витязь» используется и для доставки разнообразного оборудования и спецтехники, к примеру пожарного оборудования, кранов, экскаваторов и прочих машин, которым самостоятельно добраться весьма затруднительно. Машины очень широко эксплуатируются в военных целях, различного рода подразделениями. Все благодаря высокой проходимости. Транспортеры способны преодолевать широкие овраги и рвы, ширина которых достигает до 4 метров, а также могут взбираться на пригорки и склоны высотой до полутора метра.

Конструкция машины обладает рядом особенностей, которые выделяют ДТ-30 «Витязь» среди остального списка вездеходов. Соединительные звенья могут складываться в двух плоскостях, а управление данным процессом возможно непосредственно из кабины водителя. Для того чтобы данные звенья могли без проблем перемещаться друг относительно друга, предусмотрено специальное поворотно-сцепное устройство, с установленными двумя гидравлическими цилиндрами для управления. Они способны значительно улучшить манёвренность движения машины, а также работать по принципу амортизирующих элементов, чтобы обеспечить более плавное движение.

Особенности вездехода

Отличительными чертами этой машины является сочленение сразу нескольких звеньев, а также повышенные показатели проходимости и маневренности. Большинство из экстремальных препятствий Тайги «Витязь» спокойно преодолевает. За счет этого модель используется в спасательных бригадах, которые выполняют свои функции при наводнениях, обвалах либо иных природных катаклизмов.

К тому же модели вездеходов применяются для транспортировки разного оборудования либо спецтехники в отдаленные и труднодоступные районы. Нередко для этих целей его используют нефтяные и газовые предприятия.

Вездеход Витязь

Благодаря своей конструкции «Витязь» ДТ-30 способен преодолевать рвы, а также овраги, чья ширина достигает 4 метров и взбираться на склоны, имеющие высоту порядка 1,5 метров. Конструкция такого вездехода выделяется среди его аналогов. Звенья машины способны складываться сразу в нескольких плоскостях, а весь процесс управления осуществляется из кабины. А для возможности свободного перемещения обоих звеньев на вездеходе установлено поворотно-сцепное устройство, оборудованное несколькими гидроприводами.

Правила эксплуатации

Несмотря на большие габариты и показатели веса, такой вездеход можно разгонять до 45-50 км/ч. При прохождении участков болот либо форсирования водных преград, предельная скорость составляет 4 км/ч.

Важно учитывать показатели угла заезда, которые не превышают 30 градусов. Это обусловлено способностью сочленения звеньев крениться на 15 градусов

Максимальный экипаж в кабине составляет 5 человек, а объем бака позволяет передвигаться приблизительно на 500 км, исходя из скорости движения и типа преодолеваемой местности.

Как устроен вездеход

Вездеходы семейства «Витязь» отличаются оригинальной компоновкой, состоят из двух сочлененных цельнометаллических звеньев соединенных между собой по прицепной схеме. Первое звено предназначено для экипажа и оснащено автономными системами обогрева и вентиляции, в нем расположена кабина водителя и пассажирский отсек вместимостью до 7 человек включая водителя. Сразу за кабиной располагается моторно-трансмиссионный отсек. Второе звено кузова, соединенное при помощи специального поворотно-сцепного устройства представляет собой грузовую платформу закрытую брезентовым тентом.

Поворотно-сцепное устройство

Поворотно-сцепное устройство (ПСУ) снабжено двумя гидроцилиндрами управления, при помощи которых водитель может управлять складыванием звеньев в двух плоскостях – горизонтальной и вертикальной. Благодаря такой конструкции вездеходы «Витязь» обладают потрясающей проходимостью и способны преодолевать препятствия высотой до 1,5 метров и шириной до 4 метров. Гидроцилиндры вертикального складывания являются: амортизаторами — обеспечивают высокую плавность хода при движении; устройством принудительного складывания звеньев в вертикальной плоскости — позволяют преодолевать вертикальные стенки высотой до 1,5 метров. Возможность принудительного блокирования гидроцилиндров вертикального складывания позволяет переезжать рвы шириной до 4 метров. Обеспечивая взаимный поворот звеньев в продольно-вертикальной плоскости, ПСУ позволяет гусеницам транспортера иметь максимальное сцепление с грунтом.

Двигатель

Вездеходы «Витязь» в зависимости от модификации комплектуются различными дизельными двигателями с турбонаддувом, такими как В46-5СУ, ЯМЗ-8401.10, а так же двигателями американской фирмы Cummins Inc совместно с английской 6-ступенчатой автоматической трансмиссией Allison. Пуск двигателей осуществляется электростартером от аккумуляторных батарей напряжением 24 В, или пневмопуском сжатым воздухом из баллонов. Комбинированная система подогрева, с принудительной термосифонной циркуляцией жидкости и масла, позволяет производить запуск двигателя при температуре окружающей среды до −50°С.

Трансмиссия

Трансмиссия вездеходов «Витязь» либо гидромеханическая 4-скоростная полуавтоматическая, либо 6-скоростная автоматическая в зависимости от двигателя. Торможение осуществляется благодаря ленточным тормозам плавающего типа с пневмоприводом, а так же при помощи дублирующего механического привода управления тормозами переднего звена. Четырехскоростная коробка передач с блокируемым дифференциалом позволяет выбрать оптимальный режим движения транспортера в любых дорожных условиях. Для эффективной передачи мощности на каждом звене расположено по два планетарных бортовых и по одному коническому редуктору с блокируемым дифференциалом. В вариантном исполнении транспортеры «Витязь» оснащают шестискоростной автоматической гидромеханической трансмиссией фирмы «Allison».

Ходовая часть

Вездеходы «Витязь» приводятся в движение при помощи 4 широких резинотканевых гусеничных обводов с металлическими грунтозацепами. Эти гусеницы обеспечивают высокую проходимость, а так же низкое давление на грунт, обеспечивая экологическую безопасность по воздействию на почвенно-растительный покров без срыва и разрушений. Мягкость движения вездеходов достигается благодаря независимой торсионной подвеске оригинальных опорных катков с губчатым наполнителем, ведущим колесам с полиуретановым покрытием, а так же резиновым элементам в ходовой части. Ведущие и направляющие колеса покрыты специальным полиуретановым покрытием, в ходовой части используются резиновые элементы — все это демпфирует рывки и удары, обеспечивает плавность хода при движении машины, увеличивая ресурс ходовой части и трансмиссии в целом. Конструкция ведущих колес предотвращает обледенение узлов ходовой части при отрицательных температурах. Шаг расположения поперечин подобран для эффективной самоочистки от грязи, снега и льда элементов ходовой части транспортера.

Модификации

Конструкция транспортера предусматривает широкие возможности для модернизации и повышения технико-эксплуатационных характеристик машины. Вездеходы ДТ-30 можно использовать под монтаж специального дорожно-строительного оборудования в качестве универсального шасси. Плавающие модели вездеходов обозначаются литерой «П» в наименовании транспортного средства.

Витязь ДТ-30Э

Нестандартный экскаватор «Витязь» выпускается на конструктивной базе двухзвенного транспортера ДТ-30П путем монтажа дополнительной установки – экскаваторного оборудования. Этот вид техники предназначен для ведения дорожно-транспортных и землеройных работ, перевозки грузов с низкими показателями устойчивости грунта. Модель экскаватора ДТ-30 оборудована тремя аутригерами с автоматическим управлением. Гидравлические выносные опоры, в сочетании с двухзвенным шасси повышают технико-эксплуатационные характеристики транспортного средства: повышают его проходимость, маневренность., скорость. Кроме того, увеличивается грузоподъемность экскаватора, что позволяет перевозить в кузове оборудование массой до 12 тонн. Шасси предусматривает возможность установки дополнительного оборудования: компрессора, сварочного устройства, гидроманипулятора и т.д.

Экскаватор Витязь ДТ-30ПЭ1

Экскаватор нестандартный «Витязь» ДТ-30ПЭ1 эксплуатируется при проведении строительных и землеройных работ, используется для транспортировки грузов на неустойчивых грунтах (вода, снег, болото, пересеченная местность). Машина отличается удобством конструкции: имеет откидные борта кузова второго звена, которые легко снимаются. Особенностью этой модели является конструктивное сочетание деталей, повышающее эксплуатационный потенциал техники – гидравлического манипулятора, сварочного агрегата, насоса, компрессора и т.д.

В-1 “Витязь”

В 1967 году Московский экспериментально-механический завод освоил мелкосерийное производство болотного снегохода В-1 “Витязь”, разработанного специальным конструкторским бюро “Газстроймашина” в содружестве с КБ ЗИЛ. Важная особенность этого транспортного средства – низкое давление на грунт – всего 0,13 кг/см2. У “Витязя” вдоль каждого борта вместо обычных гусеничных цепей идут две резино-тросовые бесконечные ленты с соединениями в виде штампованных траков из пружинной стали. В средней части траки имеют выгибы, образующие в сборе с лентами беговую дорожку, по которой катятся опорные катки. Чтобы они не соскакивали, по бокам дорожки установлены ограничители.

Траки являются одновременно опорными и ведущими элементами гусениц. Сами ленты очень прочны – для разрыва каждой из них необходимо усилие не менее 40 тонн. Чтобы уменьшить износ треков и компенсировать разность шага в зацеплении их со звездочками, звездочки сделаны резинокордными. Опорные катки “Витязя” снабжены автомобильными шинами размером 8,25х15. Подвеска их выполнена на двойных балансирах, а упругими элементами служат пневматические баллоны, давление в которых регулируется из кабины водителя. Задний мост по конструкции подобен тракторному. Служащие для поворота машины бортовые фрикционы заимствованы от трактора Т-100М. Управление фрикционами и тормозами имеет пневматический привод.

В конструкции вездехода широко использованы стандартные узлы, применявшиеся в то время в автотракторной технике: двигатель, кабина, рама, коробка передач, карданные валы, коническая пара главной передачи, кузов и тормозные камеры – автомобиля ЗИЛ-130; золотники пневмоуправления – автобуса ЗИЛ-127 и так далее. Во время испытаний “Витязь” показал проходимость более высокую, чем некоторые гусеничные вездеходы. Однако, он не приспособлен для преодоления водных преград. Зимой “Витязь” может передвигаться по снегу любой глубины, уплотняя его широкой колеёй. Очень хорош В-1 для прокладки так называемых зимников по первому морозу. Проходя по болоту, он выдавливает воду, которая быстро замерзает, образуя ледяной покров. Грузоподъемность болотоснегохода В-1 – 3 тонны. На хорошей дороге он может развить скорость до 27 км/час, а при движении по болоту, глубокому снегу – 10 км/час.
