Чистка форсунок своими руками

Промывка инжектора, клапанов и камеры сгорания. Видео

Вот всё вышеизложенное можно посмотреть на видео. Это более старое и более подробное с точки зрения теории видео

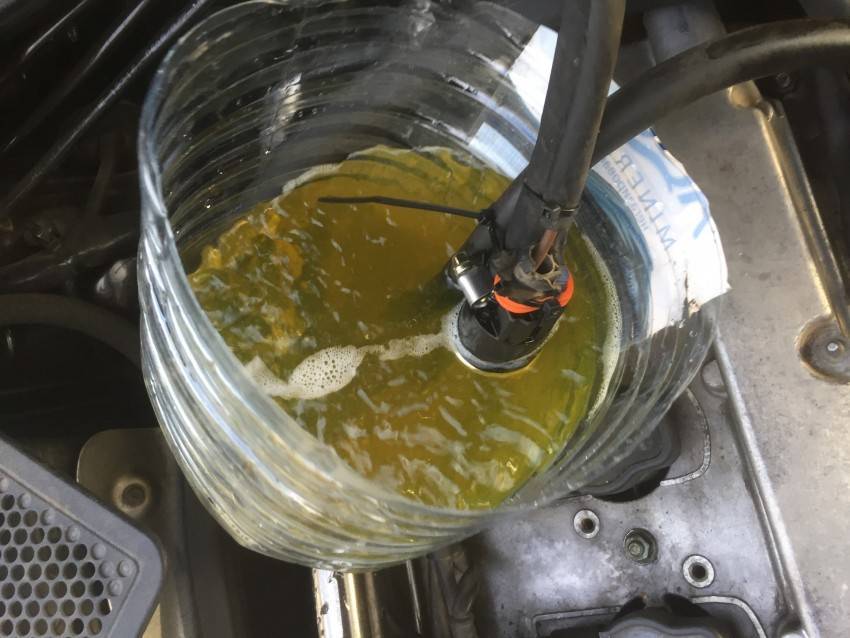

А это более новое видео, где уклон делалася именно на процесс промывки

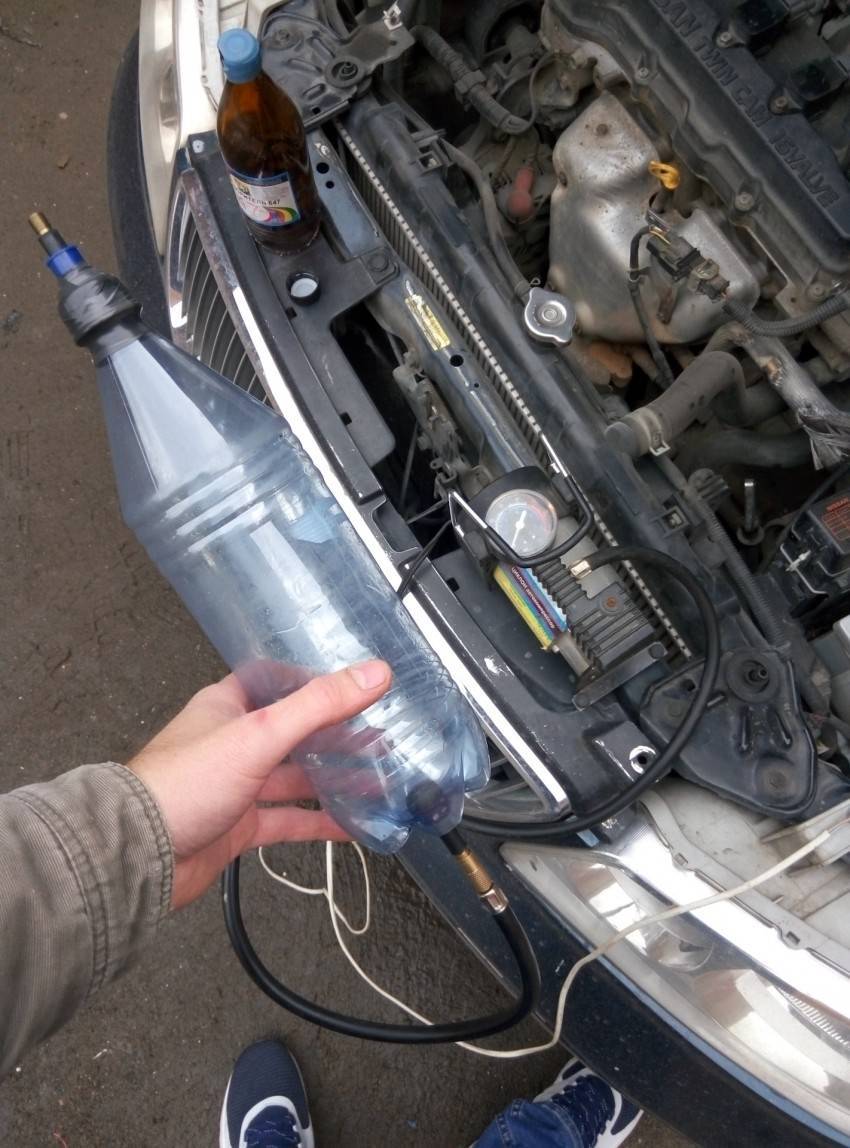

На последок, хочу дать один совет-предупреждение. Так как вентили для шин не являются маслостойкими, то Винс их постепенно уничтожает и через время вентиль буквально рассыпается. Вот наглядный пример

Из этого можно сделать два вывода:

• Не ленитесь и при следующей промывке поставьте новый нижний вентиль. Даже если он выглядит отлично, то это не гарантирует, что он выдержит давление.
• Не используйте шланги, не предназначенные для таких процедур.

Всем Мира и ровных дорог!

По теме:

Промывка форсунок – способы и средства, чистка форсунок своими руками

Во время работы автомобильного двигателя система подачи топлива в него постоянно загрязняется отложениями лаков, смол, и твердых частиц, поскольку в бензине содержится олефин, сера, и другие химические элементы, как в чистом виде, так и в соединениях. Но особенно загрязняются впрыскивающие топливо форсунки, причем при использовании бензина низкого качества степень их загрязнения резко усиливается.

Загрязнение же форсунок понижает мощность автомотора и его приемистость, когда автомашина разгоняется, слышны стуки детонации, двигатель на холостом ходу начинает работать неустойчиво, его запуск становится затрудненным, причем в холода без принудительного прогревания его иногда даже невозможно завести. Расходование горючего так же сильно увеличивается, а выхлопные газы становятся более токсичными. Конечно, все перечисленное может вызываться и иными неисправностями автомобильного мотора, поэтому автомашине в таких случаях целесообразно произвести полную диагностику.

И когда результаты такой диагностики подтверждают, что двигатель стал плохо работать вследствие загрязнения форсунок, чтобы они заработали нормально, их необходимо промыть. Сделать это можно, как сняв форсунки с автомотора, так и не демонтируя их. Не снимая форсунки, промыть их легче, но качество такой промывки тогда можно будет проконтролировать лишь по косвенным признакам. Если же форсунки для промывания будут сняты, то такая операция считается уже ремонтной, поскольку тогда в них, во впускном тракте и в топливной рампе зачастую заменяются уплотнения, а этот процесс трудоемкий и дорого оплачиваемый. Но произведенная при этом качественная диагностика все эти затраты полностью компенсирует.

Очистить форсунки можно по-разному, у каждого способа есть свои недостатки и преимущества. Легче всего будет просто добавить в бензобак какую-либо из имеющихся в широчайшем ассортименте моющих присадок. Они выпускают в флаконах емкостью в 200-500 мл., которых гарантированно хватит на 40-80 литров горючего. Будучи растворенной в нем, такая моющая присадка очистит сам топливный бак, топливный фильтр, топливопроводы, бензонасос, регулятор давления, топливную рампу, и дойдет до форсунок лишь в последнюю очередь. Поэтому велик риск, что грязь и отложения, удаленные этой присадкой из предшествующих им элементов топливной системы, вместо очистки форсунок и клапана регулятора давления еще больше их загрязнят, а значит, этот способ целесообразен для применения лишь в том случае, если топливные магистрали промываются достаточно часто и содержатся в относительной чистоте.

Не снимая форсунки, очистить и промыть их можно на установках, подающих в мотор моющий сольвент, которые могут иметь один или два контура. Мойку осуществляют при работающем двигателе, переключаемом на разные режимы. Данный способ достаточно эффективен, положительный результат достигается в 60-90 % случаев его применения. Однако есть опасность повреждения сольвентом свечей зажигания, и по этой причине по завершении такой промывки их целесообразно заменить.

Если же форсунки снимают, то промывку их производят путем пропускания сквозь них моющих составов высокой эффективности, либо погружением в ультразвуковую ванну. При пропускании через форсунки специальных составов используются особые установки, заставляющие форсунки как бы работать, только при этом проходящее через них топливо заменяется сольвентом. Наиболее популярно погружение промываемых форсунок в ультразвуковую ванну, так этот процесс очищает их более качественно, и применяемые при этом сольвенты менее токсичны. Однако цена такой обработки – достаточно высока.

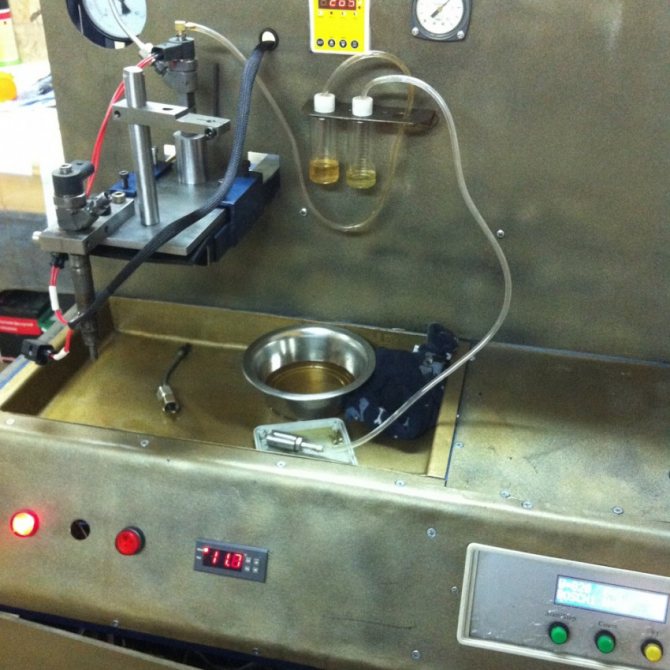

После того, как снятые форсунки будут промыты, им проводятся стендовые испытания для контроля качества этого процесса. Но автовладельцы должны знать, что демонтаж и очистка только их на состояние прочих элементов топливной системы никак не влияет, и при наличии в них загрязнений вскоре снова засорятся и недавно промытые форсунки. Поэтому настоятельно рекомендуется одновременно с форсунками промыть бензобак, бензопроводы и топливную рампу.

Когда автомобиль заправляется качественным бензином, соответствующим стандартам ЕС, промывать форсунки фактически не требуется, но, тем не менее, изготовители рекомендуют все же выполнять эту процедуру по прохождении каждых 120000-140000 километров. Если же использовать российские бензины, форсунки могут нуждаться в очистке уже после того, как автомашина проедет 15000-30000 километров.

Проголосуйте, понравилась ли вам статья?

Как почистить инжектор самостоятельно: лучшие способы

Теперь рассмотрим методы очистки форсунок, которые могут использоваться в условиях гаража и дадут ожидаемый результат.

Первый способ очистки форсунок (на примере ВАЗ-2110)

Работа выполняется по следующему алгоритму:

• Заведите мотор, после чего достаньте предохранитель питания бензонасоса. Это необходимо, чтобы уменьшить давление в магистрали подачи топлива. Двигатель заглохнет сам;
• Отбросьте клеммы от распылителей, а также две шланги (беспроводную и реверсивную);
• Открутите планшет с форсунками и демонтируйте уплотняющие кольца.

Теперь можно чистить инжектор. Для выполнения работы потребуется промывочная жидкость для карбюратора и приспособление, позволяющей продуть состав через форсунку под давлением.

Как вариант, допускается применение пластиковой бутылки, объединенной с отверстием на входе форсунки, а также тарой, наполненной жидкостью для очистки. Теперь подведите пару проводов от АКБ к клеммам распылителя инжектора.

Далее размыкайте и замыкайте цепь, чтобы добиться закрытия и открытия форсунки соответственно. В этот момент через сопло проходит промывочная жидкость под большим давлением. По заявлению автовладельцев уже через 3-6 заходов удается добиться оптимального распыла. Если почистить инжектор не удалось, его необходимо заменить.

Второй способ (на примере Мазда 5)

Появление нагара на свечах, копоть на клапанах и днище поршней, а также снижение мощности двигателя свидетельствует о необходимости промывки системы.

Для этого потребуется:

• Жидкость WYNNS, которая позволяет очистить топливную систему и не менять после этого свечи;
• Шланги и хомуты;
• Крокодилы для фиксации.

Далее алгоритм такой:

• Собирайте установку для очистки. При этом трубка от насоса к рампе должна быть короче на 28 см, чем обратка. Это необходимое условие, ведь применяемые трубки являются двухслойными, поэтому плохо гнуться.
• После подготовки системы требуется демонтировать реле бензонасоса (находится в предохранительной коробке, что в двигательном отсеке).
• Чтобы найти подход к трубке обратки, потребуется демонтаж крепления планки электропневмоклапанов. Отведите деталь немного назад и снимите оригинальный маздовский шланг. Далее наденьте хомут.
• Для снятия трубки подачи демонтируйте резиновую гофру, объединяющую блок заслонки дросселя и воздушный фильтр.
• Снимите электропневмоклапан системы рециркуляции ОГ.
• Надавите слева и справа на фиксатор и демонтируйте подающий шланг. Далее наденьте трубку для подачи с подготовленного устройства.
• Верните на место и натяните гофру. Далее залейте в банку 0,5 л жидкости, включите электрический насос, заведите мотор и дайте ему выработать весь имеющийся состав на ХХ. На это уходит 10-15 минут. Чтобы ускорить процесс, отбросьте питание от катушек зажигания и прокрутите стартер, подав жидкость в цилиндры.
• Остается почистить узлы после отмачивания. Для этого требуется залить 0,5 литра чистой жидкости и дать мотору поработать под различными нагрузками.
• Соберите все по обратному алгоритму. Внимательно подойдите к качеству подключения шлангов (течи быть не должно).

Как почистить форсунки с помощью их снятия (способ №3)

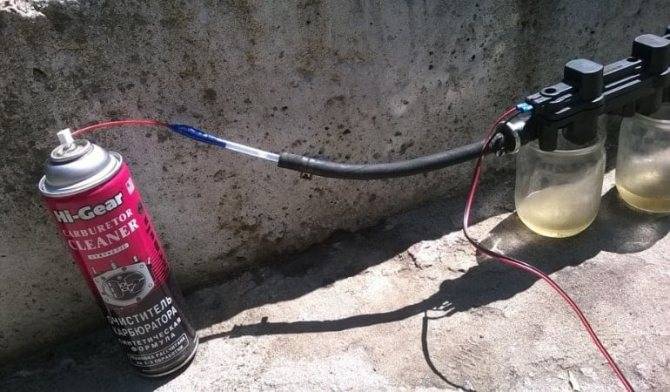

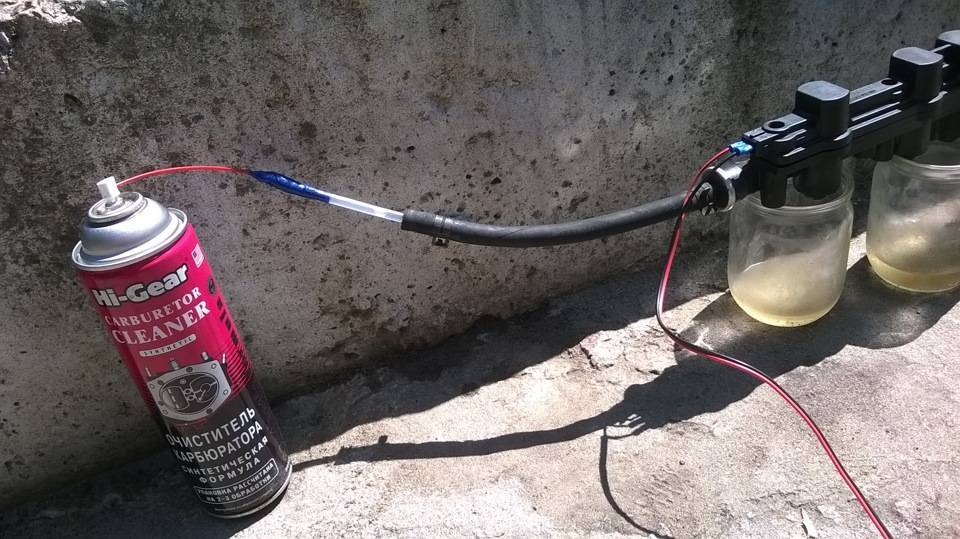

Для выполнения работы потребуется жидкость для очистки карбюратора, кнопка без фиксации, 5-кубовый шприц, провода с четырьмя клеммами и блок питания от зарядки.

Чтобы почистить инжектор действуйте так:

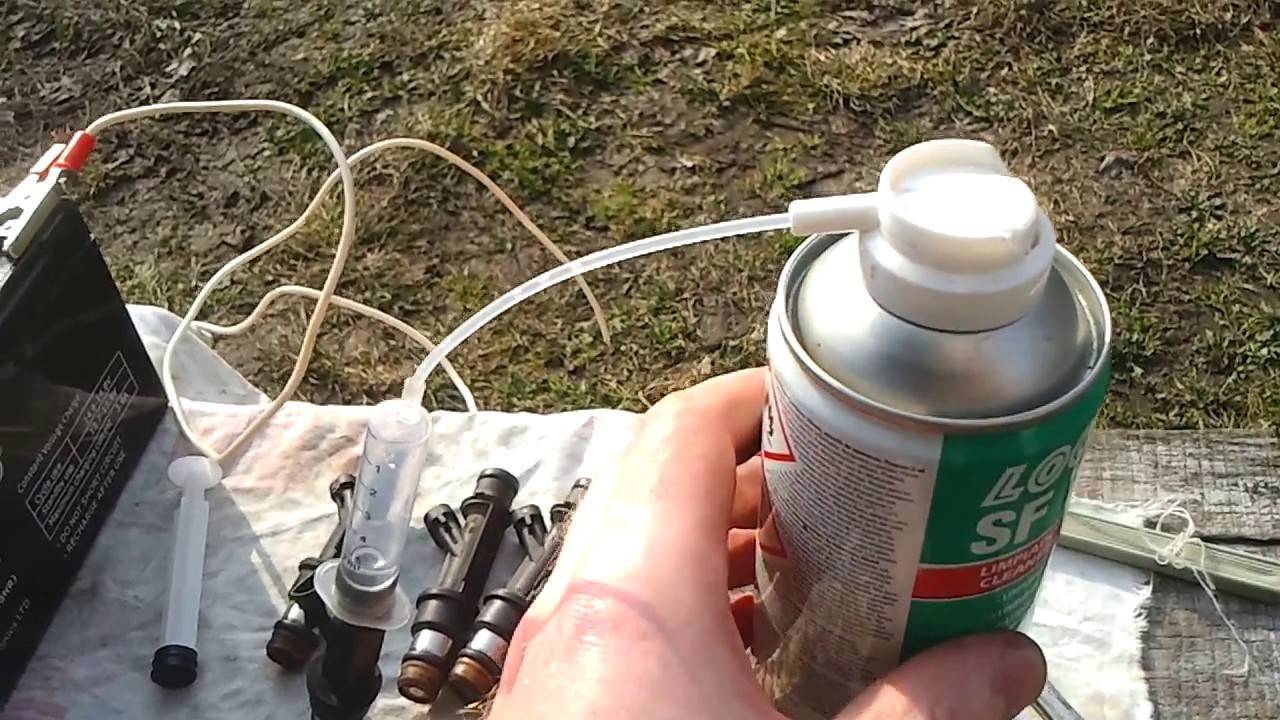

• Вставьте тонкую трубку в выход шприца (сделайте уплотнение, чтобы она плотно держалась);
• С другой стороны шприца наденьте форсунку;
• Соберите схему. В один из проводов блока питания врежьте кнопку, которая была подготовлена до начала работы;
• Подключите клемм к форсунке и включите питание зарядное в розетку. Жмите несколько раз на кнопку и убедитесь, что форсунка открывается при подаче питания;
• К другой стороне тонкой трубки, выходящей из «сопла» шприца, подключите крышку баллона. Место скрутки можно чем-то уплотнит;
• Жмите несколько раз на кнопку распылителя, после чего 2-3 раза на кнопку. Под выход форсунки предварительно подставьте прозрачную емкость, чтобы иметь возможность проанализировать качество распыления.
• Повторите процедуру столько раз, сколько это необходимо.

Чистка форсунок в ультразвуковых ваннах

Данный способ является одним из самых эффективных и когда промывка вышеперечисленными методами уже не помогает, на помощь приходит ультразвук. Форсунки демонтируются и помещаются в ванну, наполненную специальной жидкостью. Загрязнения удаляются благодаря кавитации, это процесс образования и последующего схлопывания пузырьков вакуума в потоке жидкости. После обработки ультразвуком форсунки проверяются с помощью специального стенда на качество распыления и одинаковость факела.

Ультразвуковая ванна поможет в самых тяжелых случаях, гарантированно очистит самые сильные загрязнения и вернет инжектору качество распыла.

Вариант промывки со съемом

Другие способы очистки форсунок требуют снятия их с двигателя. Он более сложный, но при этом можно оценить степень чистоты самих форсунок. Именно таким способом пользуются многие автолюбители. Для промывки бензиновых форсунок необходимы стяжки, метровый кусок провода, небольшая шланга, подходящая к распылителю чистящего средства и аккумулятор.

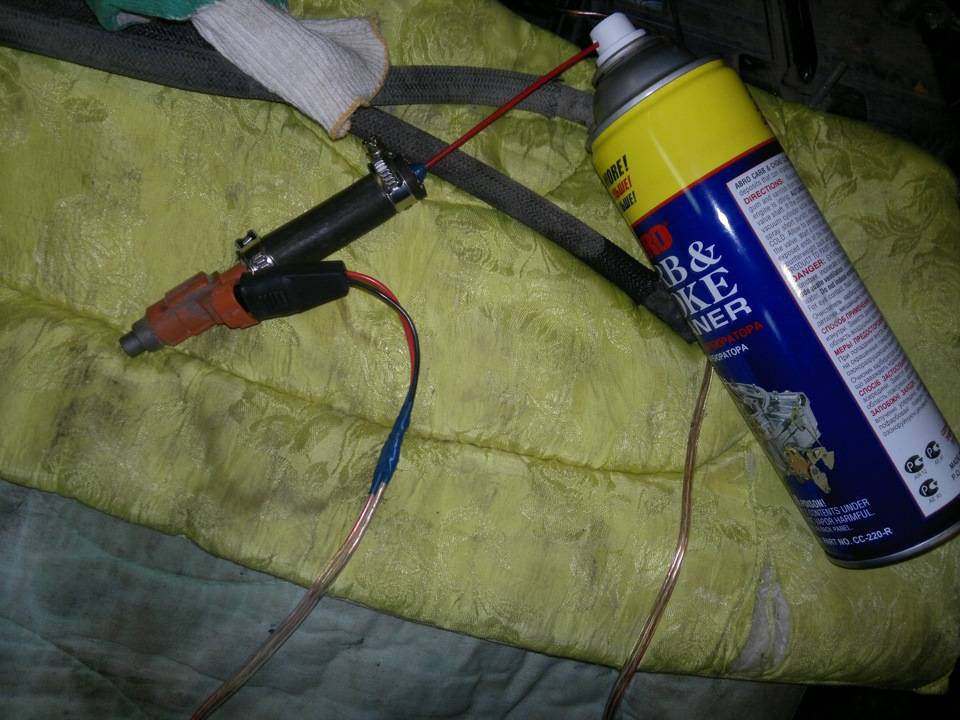

Принцип очистки следующий. Нужно надеть шланг на распылитель и другим концом вставить в форсунку. Теперь необходимо подать ток на форсунку при помощи провода.

• Ремонт двигателя своими руками — капитальное восстановление и обслуживание двигателя внутреннего сгорания

• Бампер своими руками: как сделать полимерный уникальный бампер для авто в домашних условиях (125 фото)

• Покраска авто своими руками — подготовка к нанесению покрытия и основные этапы качественной покраски авто (100 фото)

Такое приспособление для промывки форсунок отличается более надежной очисткой, так как весь процесс прохода жидкости через форсунки показывает степень ее загрязненности.

Следовательно, можно понять, на сколько хорошо очищена форсунка. Полностью чистая форсунка будет распылять очистительную жидкость, а не подавать ее струей.

Важно знать, что жидкости для промывки форсунок могут с легкостью разъедать ткань и кожу, а значит необходимо соблюдать технику безопасности при работе с данной жидкостью. Необходимо использовать резиновые перчатки, а также специальную одежду, дабы жидкость не попала ка кожу

Также не стойте на линии распыления жидкости и не направляйте ее на других, ведь подобным средством можно нанести непоправимый вред себе и окружающим.

Промывка форсунок своими руками

Чтобы почистить распылитель от загрязнений, понадобится:

• вещество для промывания;
• небольшая трубка (несколько штук);
• пара-тройка хомутов;
• проводка с зажимающими концами («крокодилы»).

В описанных ниже процедурах речь будет идти о заранее снятых с мотора инжекторах.

Промывка распылителя производится так:

1. Емкость с чистящим веществом необходимо герметично присоединить трубкой и хомутами к снятому элементу.
2. Выводы инжектора подключают к аккумуляторной батарее при помощи проводов. «Минус» крепится к клемме батареи, а «плюс» остается незакрепленным.
3. Далее следует закачать очищающее вещество внутрь распылителя, путем периодического подключения детали к напряжению аккумулятора — это необходимо, чтобы добраться до иглы устройства.
4. Спустя два-три открытия/закрытия, трубку отсоединяют от форсунки, а потом ждут некоторое время для того, чтобы вещество подействовала на грязь внутри детали. Пока загрязнение размягчается, следует начать продувать оставшиеся распылители.
5. Как только первичная промывка будет завершена, следует приступить к повторной процедуре. Возможно, потребуется продуть детали больше двух раз, чтобы получить достойный результат.

Химическая чистка инжектора

Суть технологии химической чистки базируется на применении чистящей жидкости, содержащей активные компоненты, к примеру, сольвент. Коротко говоря, к аппарату, подающему бензин, подключают промывающий прибор (его можно собрать своими руками), заливают вещество и очищают распылитель. Работа проходит при включенном двигателе, в ходе нее, грязь, вместе с очищающей жидкостью, сгорает внутри ДВС.

Химические реагенты для промывки форсунок

Чтобы не ошибиться с покупкой прочищающей жидкости, лучше всего остановить свой выбор на самых известных брендах:

LIQUI MOLY — отличается универсальностью, подойдет любому автомобилю. Отличается мягким очищением, но плохо борется с нагаром.

• Wynn’s — едкое средство очищающее от грязи, способно снять следы нагара, а также отложения смолы. Не подходит некоторым моделям машин.
• Carbon Clean — действует мягко, но качественно. Нечто среднее между двумя предыдущими вариантами. Чистка форсунок своими руками будет наиболее эффективна именно с этим средством.
• Лавр — является дорогим аналогом Wynn’s.

Оборудование и материалы для чистки инжектора

Приспособление и прибор для промывания можно сделать своими руками из простейших материалов в домашних условиях. Нам потребуются:

• пустая пластиковая бутылка (2 л);
• двухметровая резиновая трубка;
• хомут, закрепляющий трубки (4 штуки);
• насос со встроенным манометром;
• несколько клемм и проводов.

Полученное оборудование отлично подойдет, чтобы промыть необходимый элемент без предварительного снятия с двигателя.

Порядок химической чистки форсунок без снятия с мотора

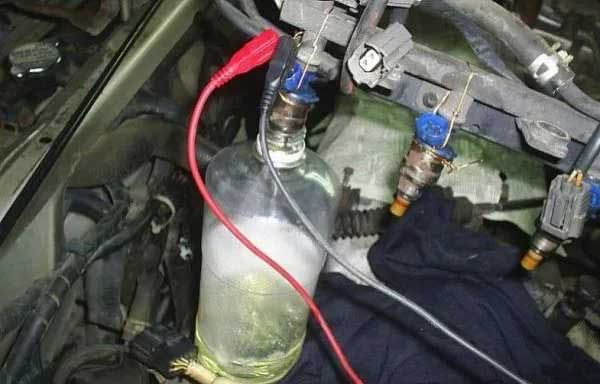

Рассмотрим основные этапы промывки инжектора закрепленного на двигателе:

1. Во-первых, понадобится отключение топливного насоса.
2. После этого подсоединяем трубку нашего самодельного прибора и затягиваем концы при помощи хомутов. Делать это нужно надежно иначе под действием давления может произойти несчастный случай.
3. Перекрываем возвратку, чтобы химическое средство не попало внутрь бака.
4. Заливаем промывочную жидкость.
5. Включаем жидкостный насос.
6. Переходим к основному этапу. Просим помощника запустить мотор. Сами в это время включаем насос с давлением равным трем атмосферам. Длительность промывания будет проходить примерно 15 минут.
7. Если процесс идет нормально, то к концу работы из выхлопа должен перестать валить дым.
8. Можно поменять свечи (если потребуется).
9. В конце отключаем самодельный прибор и приводим систему автомобиля в порядок, чтобы проверить работу после процедуры. Если все было сделано, как надо, автомобиль должен функционировать исправно.

Зачем нужно чистить форсунки?

Без знания принципа функционирования распылителя нельзя понять, почему попадание грязи внутрь устройства, негативно сказывается на работе автомобиля.

Перед впрыскиванием, бензин обязательно должен иметь мелкодисперсный вид (быть похожим на туман) — за это отвечает инжектор. При соблюдении этого фактора, создаются наилучшие условия сгорания топлива. Распылитель содержит множество отверстий подающих топливо. Если аппарат полон частиц грязи, происходит закупоривание мелких отверстий, из-за чего топливо начинает поступать не как туман, а как струя, которая плохо образует воздушно-топливную смесь.

Автомобиль начинает больше расходовать бензин, мощность железного коня падает, а также происходят периодические сбои.

Контроллер стенда форсунок

Контроллер стенда промывки форсунок.

В данной статье представлен контроллер для стенда промывки топливных форсунок. Контроллер изготовлен на печатной плате, которая подключается к USB порту персонального компьютера (PC). Контроллер для очистки форсунок бензиновых двигателей предназначен для эмуляции управляющего сигнала форсунки.

Его можно использовать как в стенде для промывки форсунок, так и при очистке в ультразвуковой ванне.

Предусмотрена возможность подключения до 6 форсунок одновременно и управление бензонасосом.

Добавлена защита от переполюсовки входного питающего напряжения и режим для промывки низкоомных форсунок.

Плата изготовлена на заводе из материала платы FR4. Внешний вид контроллера представлен на рисунках ниже

ДРУГИЕ ВЕРСИИ УСТРОЙСТВ УПРАВЛЕНИЯ СТЕНДОМ ПРОМЫВКИ ФОРСУНОК!!!

КОНТРОЛЛЕР ДЛЯ ПРОМЫВКИ ФОРСУНОК НА ОСНОВЕ ГЕНЕРАТОРА ИМПУЛЬСОВ. КОНТРОЛЛЕР НА ОСНОВЕ МИКРОКОНТРОЛЛЕРА С LCD ЭКРАНОМ.

Для удобства подключения к контроллеру установлены герметичные кабельные вводы.

Вид контроллера изнутри.

Фото печатных плат контроллера для стенда промывки форсунок.

Сигнал управления, по своей форме, наиболее приближен к сигналу электронного блока управления автомобиля.

Интерфейс программы интуитивно прост и понятен

Программа позволяет изменять частоту, скважность и длительность импульса

Режимы работы программы:

— Режим кавитации

— Режим удержания

— Режим самопрокачка

— Режим динамический тест

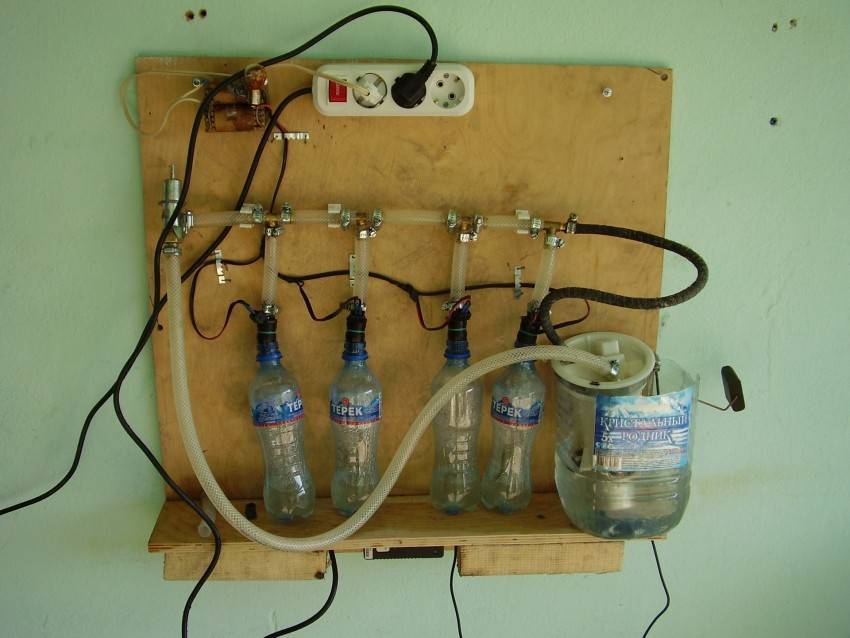

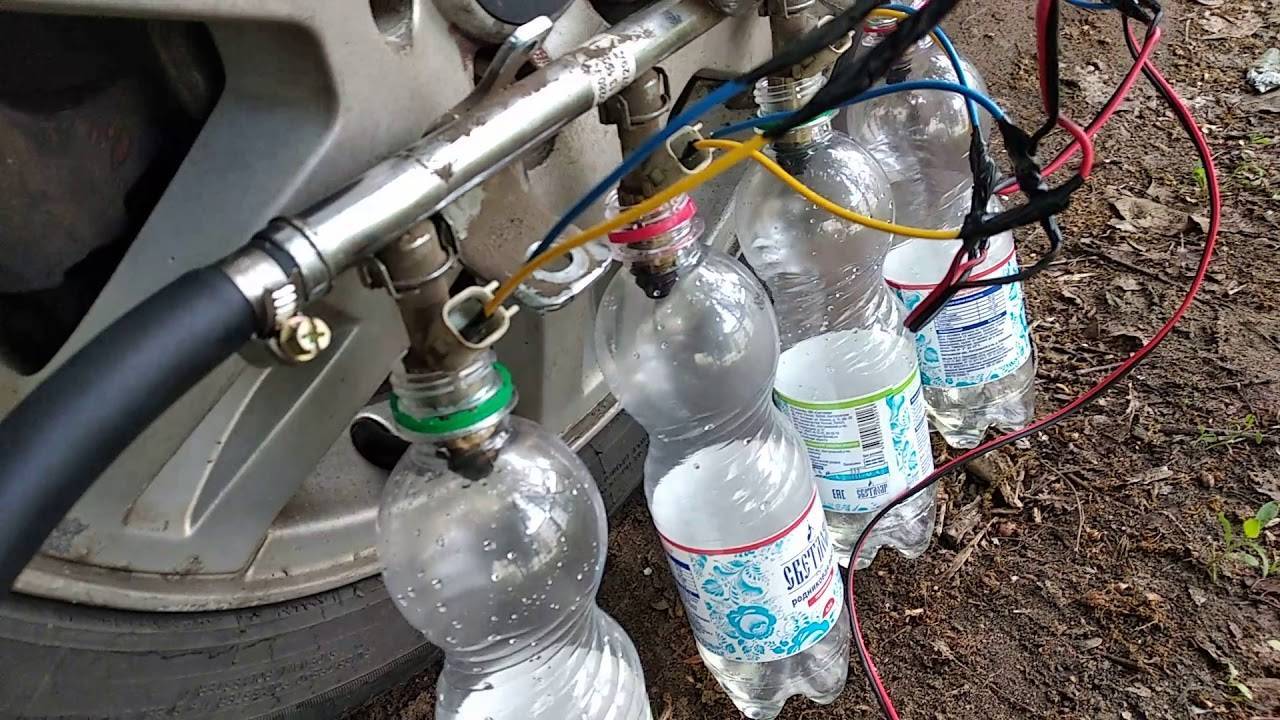

Стенд для промывки форсунок можно собрать самому из подручных материалов, которые можно найти в автомастерской.

ССЫЛКА НА СТЕНД ПРОМЫВКИ ФОРСУНОК!!!

Подключение форсунок, питающего напряжения 12-14.5V и бензонасоса происходит через клемный разъем на плате контроллера. Что является наиболее удобным способом. На плате установлена опоэлектронная развязка, силовые полевые транзисторы, защитные диоды, защищающие от бросков напряжения на форсунках и бензонасосе при запирании транзисторов. Имеется индикация питания платы и управляющего сигнала. Блок питания, для работы одновременно с 6 форсунками, должен имень мощность не менее 80 Вт. На плате контроллера предусмотрен плавкий предохранитель.

При подключении низкоомных форсунок для переключения режима в контроллере на боковой панели предусмотрен клавишный переключатель, который последовательно в цепь форсунок включает резистор 10 Ом 10 Вт.

Для очистки форсунок можно использовать ультразвуковую ванну.

Схема подключения контроллера к стенду для промывки форсунок.

Видео работы контроллера.

Что касается форсунок прямого впрыска, то увидел вот такой комментарий —

— Здравствуйте! Купил у вас генератор импульсов на 6 форсунок + вы мне поставили резистор для мойки низкоомных форсунок . С обычными форсунками проблем нет-все работает.с низкоомными форсунками очень греются транзисторы-вплоть до отключения(секунд 20-30),а через резистор,форсунки не включаются вообще. —

При замене транзисторов на более мощные форсунка начала открываться. Сопротивление форсунки около одного ома. Транзисторы сейчас не греются.

При подключении к контроллеру такого рода форсунок, бензонасос стоит подключать отдельно, так как потребление насоса примерно 10А.

Видео работы контроллера.

Обзор контроллеров стенда промывки топливных форсунок.

В комплект входит: собранный контроллер, инструкция по подключению.

Цена собранного контроллера на 6 форсунок — 2000 рублей. + стоимость доставки по тарифу транспортной компании.

Возможна пересылка по РФ наложенным платежом.

Пишите на

Также можно воспользоваться страницей для заказа.

СТРАНИЦА ДЛЯ ЗАКАЗА!!!

ДРУГИЕ ВЕРСИИ УСТРОЙСТВ УПРАВЛЕНИЯ СТЕНДОМ ПРОМЫВКИ ФОРСУНОК!!!

КОНТРОЛЛЕР ДЛЯ ПРОМЫВКИ ФОРСУНОК НА ОСНОВЕ ГЕНЕРАТОРА ИМПУЛЬСОВ. КОНТРОЛЛЕР НА ОСНОВЕ МИКРОКОНТРОЛЛЕРА С LCD ЭКРАНОМ.

Варианты очистки

Промыть форсунки можно несколькими способами, первый и самый примитивный – это собрать небольшой стенд для промывки форсунок.

Теперь можно приступить к сборке. Возьмем бутылку и проделаем в ней два отверстия, в крышке и в днище. Желательно использовать 13-ти миллиметровое сверло. В дырки вставляем ниппели, а в крышку устанавливаем ниппель с выкрученным вентилем.

Берем шланг и надеваем на ниппель без вентиля, и закрепляем его при помощи стяжки. С другой стороны шланга необходимо установить топливный фильтр и закрепить стяжкой.

Здесь нужно заполнить бутылку специальным очистителем. В среднем хватает 1-го литра жидкости для двухлитрового мотора. Теперь необходимо прогреть машину и заглушить ее, после этого необходимо сбросить давление в топливной магистрали и отключить от форсунок.

Отключаем от питания топливный насос, а обратку в бак нужно тоже отключить. Берем собранное устройство и подключаем к форсункам. На второй ниппель необходимо подключить компрессор дабы создать давление в бутылке, около 3 атмосфер.

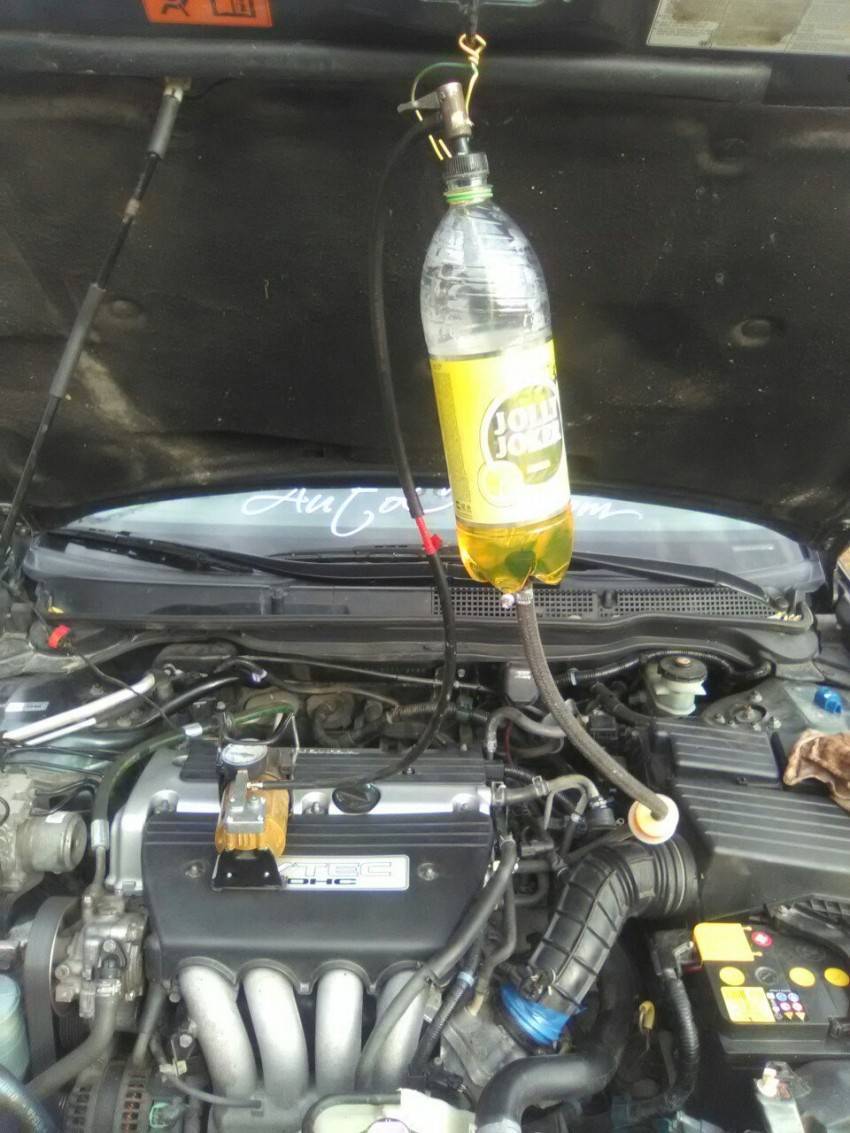

Оставляем бутылку в подвешенном состоянии и идем заводим машину. Теперь двигатель работает на очистителе, а после 15 минут необходимо выключить двигатель, немного подождать, дабы жидкость начала въедаться в форсунки отслаивая всю грязь, и наконец снова завести автомобиль и дождаться пока бутылка полностью будет без жидкости.

Наконец отключить устройство и собрать систему подачи топлива обратно, в исходное состояние. В целом, вот такая схема для промывки форсунок очень проста в сборке и исполнении, а результатом вы точно останетесь довольными.

Инструкция по самостоятельной чистке инжектора

Чистка форсунок занятие достаточно не сложное и под силу практически каждому автолюбителю имеющему набор базовых навыков. Для самостоятельной чистки можно соорудить небольшой стенд, который пригодиться вам еще не раз. Если вы не готовы тратить на эту процедуру много времени и подходить к ней так основательно, то предлагаю вам на выбор один из двух методов:

• Самым простым является метод без демонтажной промывки. Не нужно ничего откручивать, снимать, достаточно соорудить систему для подачи жидкости с помощью пластиковой бутылки, двух ниппелей и компрессора. Собрать ее достаточно просто. Со стороны донышка бутылки просверливается отверстие под ниппель, так же оно просверливается и в крышке, затем в бутылку наливается жидкость для промывки. Эта система подключается к топливной рампе автомобиля, с помощью компрессора в нее накачивается нужное давление и промывочная жидкость попадает в форсунки. Минусы данной системы в том, что невозможно оценить степень загрязненности и определить, какая форсунка работает лучше, а какая хуже. Так же можно взять бензонасос подключить его к аккумулятору и поместить его в резервуар с очищающей жидкостью, соединить с топливной рампой, завести автомобиль, отключив бензонасос, находящийся в баке и дождаться окончания промывки;
• Одним из наиболее легких и распространенных методов является чистка с помощью аэрозольных очистителей. Нам понадобится пару ключей (чтобы снять форсунки), аэрозольный очиститель и два провода. Необходимо демонтировать форсунки, взять источник питания (авто-аккумулятор), пару проводов и аэрозольный очиститель карбюратора (карбклинер), нужно соединить форсунку и аэрозоль так, чтобы жидкость оттуда нагнеталась в форсунку, а с помощью проводов, подавая электрический ток на инжектор, он откроется и очищающая жидкость будет распыляться, процедуру проводят до тех пор, пока не будет достигнуто качественное распыление смеси;
• Еще достаточно эффективным методом является промывка димексидом, ацетоном, сольвентом, для этого достаточно просто замочить форсунки в жидкости и оставить их на пару часов, после всё тщательно промыть бензином или соляркой, такой способ является самым дешевым и доступным;
• Достаточно результативный метод – чистка ультразвуком, для того чтобы реализовать его потребуется ультразвуковая ванна, ее можно купить, либо сделать самостоятельно, схем по ее сборке в интернете достаточно много, так же необходима специальная жидкость для промывки форсунок. Инжекторы кладутся в ванну на определенное время , после чего монтируются обратно в автомобиль.

Простейшая и эффективная установка, главное не ошибиться с выбором жидкости для промывки.

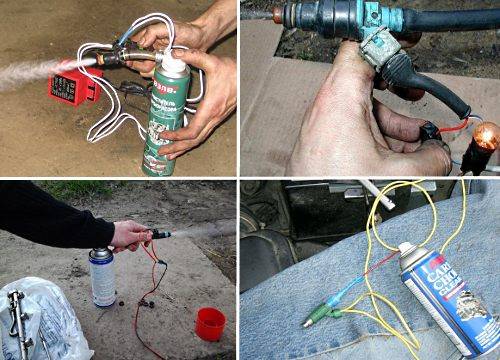

Чистка инжектора аэрозольным очистителем: на форсунку подается питание , а аэрозолем создается нужное давление.
