Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.
Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.
Принцип действия АБС?
Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.
Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.
Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.
Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.
Как АБС влияет на АКПП?
На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).
Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.
Связанные термины
- Суппорт
- Датчик скорости
- Вакуумный усилитель тормозов
Как правильно пользоваться
Своевременное регламентное обслуживание и ремонт системы торможения – гарантия безопасной эксплуатации транспортного средства. Для контроля исправности антиблокировочной системы на приборной панели имеется специальная индикаторная лампа. Ее свечение свидетельствует, что система неисправна. Отказ одного из датчиков или каналов приводит к непременной неисправности работы всего блока. Действительно, если какое-либо колесо ведет себя неадекватно при торможении, это приводит к изменению траектории движения транспортного средства.
Наиболее типичные неисправности:
- Отказ работоспособности одного из датчиков вращения. Не обязательно данный датчик вышел из строя. Возможно, нарушена зона контроля вращения диска. Туда может попасть грязь, пыль, мелкий камушек. В первую очередь следует почистить зону слежения в районе датчика. После этого проверяют целостность электропроводки к сенсору. Прозвонку (измерение сопротивления) датчика можно выполнить с помощью мультиметра в положении «диод» в два направления. В случае, если датчик не прозванивается ни в одном из направлений, его меняют.
- Отказ насоса. Часто перегорает предохранитель по его цепи. Неисправный насос подлежит замене на новый. Некоторые блоки управления изготавливаются в неразборном варианте. В этом случае необходимо производить агрегатную замену (целиком). Стоимость такого ремонта ненамного выше, чем блочная замена насоса.
- Неисправность клапанов и электронной схемы. Блок электроники и клапанной системы не подлежит разбору, его необходимо менять.
В программу регламентного обслуживания входит:
- проверка уровня тормозной жидкости;
- слежение за отсутствием течи тормозных трубок и шлангов;
- замена корродирующих металлических тормозных трубок и разветвителей;
- удаление пыли и грязи в области датчиков колес.
Содержание системы АБС в исправном состоянии заметно увеличит срок ее эксплуатации, повысит безопасность эксплуатации автомобиля.
КАБИНЕТ ТЕРАПЕВТА
У ABS есть лампа-индикатор отказа. Предусмотрено и считывание кодов неисправностей. Можно также отслеживать параметры элементов и управлять некоторыми из них — например, клапанами и насосом модуля ABS. Лучше всего использовать дилерское диагностическое оборудование. Система достаточно надежна и включает в себя не слишком много элементов. Большая часть неисправностей ABS связана с внешними воздействиями.
Ошибки модуля управления.
Чаще всего это внутренние электронные неисправности модуля. Иногда такие ошибки носят случайный характер, то есть после удаления больше не возникают. Если же ошибки не удаляются или возникают повторно, модуль управления подлежит замене: ремонт не предусмотрен.
Ошибки датчиков скорости колес.
Другие типы ошибок.
Модуль ABS связан по CAN-шине с другими модулями управления. Часть ошибок может иметь отношение к самой цепи связи. К ABS относится и датчик педали тормоза. Иногда лампу ошибки зажигают другие модули. Либо она реагирует на неисправности, даже не связанные напрямую с ABS.
ABS – это антиблокировочная система тормозов. Из названия сразу становится понятным ее предназначение. Но как же она работает?
Для чего нужна ABS
Каждый водитель знает, что во время торможения рано или поздно может наступить момент, когда колеса перестают вращаться и автомобиль начинает идти юзом. Такая ситуация опасна тем, что машина становится неуправляемой. Колеса, которые не вращаются, даже если их повернуть рулем, не смогут изменить траекторию движения автомобиля.
Блокировка колеса возникает тогда, когда сила торможения превышает коэффициент сцепления шины с дорогой. Этот момент возникает каждый раз в разное время и на льду наступит гораздо раньше, чем на сухом асфальте. Поэтому торможение во время гололеда (да еще экстренное!) превращается в весьма сложное задание.
Чтобы облегчить вождение автомобиля в сложных погодных условиях, была разработана антиблокировочная система тормозов.
Как работает ABS
Принцип работы антиблокировочной системы весьма прост – она способна обнаруживать блокировку одного или нескольких колес и, когда это происходит, «отключает» тормоза. Это равносильно тому, как если бы Вы отпустили педаль тормоза. Когда колесо снова начинает вращаться, ABS регистрирует начало вращения и вновь «включает» торможение…
Главная «фишка» всех этих действий в том, что ABS отключает и включает тормоза до 30 раз в секунду! Во время работы системы педаль тормоза дрожит под ногой, а на некоторых автомобилях слышно стрекотание работающих клапанов. При этом колеса продолжают вращаться, автомобиль не теряет управление, а торможение происходит с максимальной эффективностью.
Устройство ABS
Антиблокировочная система тормозов имеет в своем составе весьма скромное количество крупных модулей. В их число входят датчики вращения колес, блок клапанов и управляющий блок. Все.
Датчики вращения служат для определения вращения колеса. Если вращения нет, но автомобиль движется, значит, колесо заблокировано. Сигнал с датчика приходит в управляющий блок, а он включает соответствующий клапан. Клапан перекрывает соответствующую тормозную магистраль, отключая тем самым тормоза. Соответственно, когда колесо начинает вращаться, сигнал идет по той же цепочке, но команда от управляющего блока отключает клапан. Подача тормозной жидкости возобновляется и торможение продолжается.
Антиблокировочные системы делятся на три вида:
1) Одноканальные. Простейшие ABS, способные управлять блокировкой и торможением только на всех колесах сразу. Малоэффективны в случаях, когда колеса разных бортов едут по разным покрытиям (классическая ситуация: под левыми колесами асфальт, а под правыми – лед).
2) Двухканальные. Работают с двумя тормозными контурами по отдельности. Если контуры распределены по бортам, то вращение колес будет регулироваться более эффективно, чем при одноканальной ABS
3) Многоканальные. Воздействуют на каждое колесо индивидуально. Такие ABS наиболее эффективны, поскольку способны управлять любым колесом именно так, как нужно в данный момент времени. Торможение будет отличным, даже если под всеми колесами будут совершенно разные покрытия.
Управляющий блок ABS имеет встроенную систему самодиагностики. Опрос датчиков и определение работоспособности системы обязательно происходит после включения зажигания. В это время на панели приборов обязан светиться специальный указатель. После нескольких секунд он так же обязан погаснуть. Если указатель продолжает светиться, значит, в ABS присутствует неисправность. Эксплуатировать автомобиль с неработающей антиблокировочной системой крайне нежелательно – нужно провести диагностику и ремонт.
Антиблокировочная тормозная система (АБС)
Добрый день, сегодня расскажем про очень важную систему современных автомобилей Антиблокировочная тормозная система (АБС). Процесс торможения должен быть плавным, в противном случае автомобиль может пойти юзом, и водитель потеряет контроль над его управлением. Причиной тому — скольжение заблокированных колес по дороге. Чаще всего возникает такая ситуация при резком торможении на мокрой или обледенелой поверхности.
Антиблокировочная тормозная система (АБС)
Как известно, эффективное торможение заключается в гашении скорости толчками, при которых педаль тормоза быстро нажимается и отпускается, но зачастую в момент опасности водитель об этом правиле забывает напрочь и “бьет” по тормозам со всей силы. Колеса моментально блокируются, снижается их сцепление с дорогой, начинается скольжение и автомобиль становится неконтролируемым.
Примерно 10% аварий приходятся как раз на этот случай. Чтобы предотвратить блокировку колес при экстренном торможении, была изобретена Антиблокировочная тормозная система ABS. Данное изобретение позволило спасти ни одну сотню тысяч человеческих жизней, предотвратив самые страшные аварии.
Антиблокировочная тормозная система состоит из ряда устройств, работающих в комплексе. Они передают колесам импульсы давления тормозной жидкости в самом оптимальном режиме. Это датчики на колесах, модуляторы или управляющие клапаны, а также электронный блок управления.
Датчики скорости
Эти устройства устанавливаются на ступицах колес. Происходит это следующим образом: зубчатый венец закрепляется на ступице, над торцом венца неподвижно зафиксирован датчик, состоящий из магнитного сердечника, что находится внутри катушки. Вращение колеса передает импульсы зубчатому венцу, а в его катушке индуцируется электрический ток, параметры которого отражают угловую скорость вращения колеса.
Блок управления
Вся информация с датчиков скорости поступает и обрабатывается в электронном блоке управления ЭБУ. В его задачу входит “отслеживание” тех моментов, когда может произойти блокировка колес. Как известно, это происходит при избыточном давлении тормозной жидкости в магистрали, что подводит ее к колесу. Как только электронный блок управления “заметит” это, то произойдет снижение давления.
Модуляторы или управляющие клапаны
Именно эти устройства регулируют давление в тормозной системе. Обычно команды от ЭБУ исполняют два электромагнитных клапана. При закрытии первого клапана происходит перекрывание доступа тормозной жидкости в магистраль. При открытии второго клапана тормозная жидкость беспрепятственно идет в резервуар гидроаккумулятора. Таким образом происходит регулирование давления в тормозной системе.
Антиблокировочная тормозная система
Антиблокировочная тормозная система различается по количеству каналов. Существует:
— одноканальная Антиблокировочная тормозная система ABS, в которой тормозное усилие ограничивается во всей системе; — двуканальная Антиблокировочная тормозная система ABS, когда тормозное усилие будет ограничиваться только по правым или левым колесам; — многоканальная Антиблокировочная тормозная система ABS с ограничением тормозного усилия на каждом из четырех колес.
ЕЩЁ Автостатьи,
Теория и навыки вождения
Движение накатом: мифы и реальность
Последняя Антиблокировочная тормозная система является самой дорогой и эффективной. Количество датчиков скорости, каналов и клапанов в такой системе равно количеству колес.
Автомобиль с ABS даже при экстренном торможении не уйдет с заданного курса, поможет объехать препятствие и избежать опасного заноса. Работе данной системы характерны импульсивные толчки на педали тормоза и своеобразный звук, исходящий из блока модуляторов
Важно знать, что торможение на автомобиле с антиблокировочной системой должно быть однократным и непрерывистым. Следует с усилием нажать на педаль тормоза и удерживать ее, пока ABS сама создаст наименьший тормозной путь
Антиблокировочная тормозная система дает возможность одновременно тормозить и маневрировать, а при входе и выходе из поворота тормозить эффективно и безопасно. Стоит отметить, что при срабатывании ABS происходит небольшое увеличение тормозного пути.
На сегодняшний день ABS становится многокомплексной, состоящей из разнообразных систем активной безопасности. Ее удешевление и постоянное усовершенствование в ближайшее время приведет к тому, что ABS станет неотъемлемой системой всех легковых автомобилей.
Основы безопасного скольжения по льду и мокрой дороге
Хотя сейчас многие автомобили снабжаются АБС, но от этого принципы безопасной остановки на машине сильно не изменились.
Некоторые наши автомобилисты со стажем, привыкшие к манере езды на отечественной авто классике, намеренно отключают АБС. Для новичков этот подход не допустим категорически.
Есть несколько основных способов, как правильно тормозить на автомобиле при гололеде и на мокром асфальте. Рассмотрим каждый из них. Коробкой и двигателем Замедление происходит за счет снижения мощности мотора и переключения коробки на пониженную ступень. Благодаря чему колеса получают меньшее число оборотов и не могут вращаться с большей скоростью.
Существует некоторое отличие торможения двигателем с АКПП и механикой. При замедлении на машине с МКПП переключение скоростей производится водителем, а с АКПП за это отвечает электроника.
В зависимости от модели авто скорость переключения передач автоматом может быть разной. Поэтому, если в вашем автомобиле предусмотрена возможность работы коробки в нескольких режимах, то при торможении с помощью двигателя нужно использовать ручной.
Рычаг механической коробки переключения передач.
Чтобы научиться тормозить с помощью мотора и трансмиссии, выполняем следующее:
- Сбрасываем обороты педалью акселератора.
- Выжимаем сцепление (для МКПП или ручного режима АКПП).
- Ставим положение рукоятки коробки на следующую низкую ступень.
- Сцепление отпускаем, правой ступней выжимаем газ.
При необходимости эту схему действий повторяют несколько раз вплоть до переключения на самую низкую передачу. Такое торможение приемлемо для замедления автомобиля на прямом отрезке скользкой дороги и при спуске.
Закрытая система с 33-ходовыми электромагнитными клапанами
Разработанная первоначально компанией Bosch система регулирует тормозное усилие (модуляцию тормозного усилия 3/3-ходовыми электромагнитными клапанами.

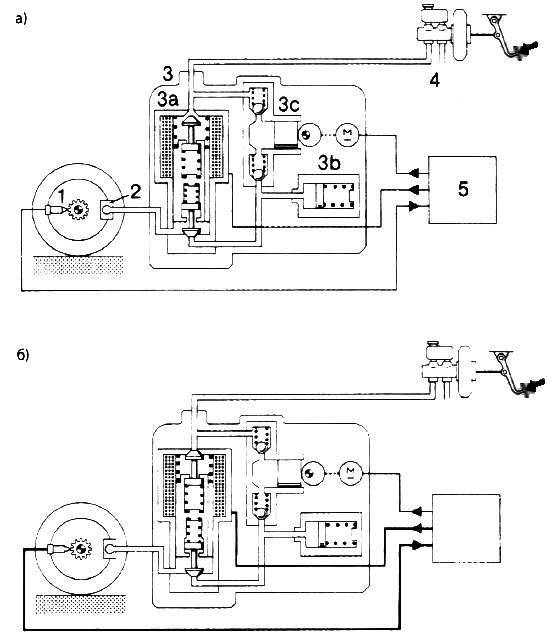

На рисунке а, б и в представлен процесс регулирования для каждого колеса.
В состоянии покоя (обесточенном состоянии) электромагнитный клапан позволяет усилию, создаваемому водителем на главном тормозном цилиндре при нажатии на педаль тормоза беспрепятственно воздействовать на колесный тормозной цилиндр. Этот процесс соответствует обычной работе тормозной системы. Тормозное усилие повышается и замедляет колесо. Если блок управления на основании сигнала датчика угловой скорости вращения колеса определяет слишком быстрое замедление колеса по сравнению с контрольной скоростью, то электромагнитный клапан сначала нагружается половиной максимального тока, в результате чего доступ к главному тормозному цилиндру перекрывается, что препятствует дальнейшему повышению давления в колесном тормозном цилиндре.
Если после этой стадии «удержания тормозного усилия» скорость вращения колеса не увеличится, а будет снижаться дальше, то электромагнитный клапан подается максимальный ток, вследствие чего открывается обратная магистраль, а тормозное усилие в колесном тормозном цилиндре уменьшается. В результате силы трения покоя дорожного полотна колесо снова ускоряется. Как только скорость примерно достигнет контрольного значения, блок управления обесточивает электромагнитный клапан, который снова возвращается в исходное положение (т.е. обратная магистраль перекрывается, тормозное усилие может уменишаться беспрепятственно). Цикл может быть начат сначала.
Чтобы поддержать тормозное усилие в главном тормозном цилиндре и обеспечить снижение усилия через накопитель, насос обратной подачи подает тормозную жидкость от накопителя во впускную магистраль главного тормозного цилиндра. Этот процесс заметен по пульсации педали тормоза. Обычно именно по этому признаку водитель определяет момент срабатывания системы ABS.
Регулирование тормозного усилия блоком управления электромагнитными клапанами происходит практически до полной остановки автомобиля либо до отпускания водителем педали тормоза и уменьшении тормозного усилия, свидетельствующего об отсутствии опасности блокировки колеса.
При выходе из строя системы ABS электромагнитные клапаны находятся в обесточенном состоянии, в результате чего тормозная система работает в обычном режиме без ABS-регулирования.
Если вдруг, что маловероятно, система ABS во время процесса регулирования в результате самодиагностики обнаружит неисправность, то, насколько это будет возможным, система продолжит регулирование торможения до конца.
На рисунке при помощи принципиальной электрической схемы представлены входы и выходы блока управления, а также взаимосвязь компонентов системы.
При включении зажигания (клемма 15) электронное реле защиты (КЗ) замыкается и соединяет клемму 30 с клелммой 31, в результате чего на блок управления (контакт 1) и на цепь управления (86) клапанного реле (К1) и реле двигателя (К2) подается «плюс» аккумуляторной батареи. Через контакты 10, 20 и 34 блок управления постоянно соединен с массой.
Через клемму 15 также подается питание на сигнальную лампу системы ABS (Н1). Она горит до тех пор, пока не будет соединена с массой через кабель 1 при помощи клапанного реле через клемму 87а или через контакт 29 блока управления.
Если блок управления через контакт 27 подает массу на разъем 87 клапанного реле, то последнее срабатывает и черезразъем 87 соединяет электромагнитные клапаны с клеммой 30. Работа клапанного реле контролируется блоком управления через контакт 32.
Функция сигнальной лампы проверяется блоком управления через контакт 29.
Через контакт 14 блока управления контролируется реле двигаеля, после того как оно будет включено контактом 28 на основании сигнала массы.
Это происходит, когда во время ABS-регулирования на насос обратной подачи подается питание от «плюса» аккумуляторной батареи. В этом случае блоком управления на основании сигнала массы управляются также электромагнитные клапаны.
Вce это зависит от частоты переменного напряжения датчиков угловой скорости вращения (В1).
Вход выключателя стоп-сигналов служит дополнительной защитой так же, как и сигнал работы двигателя через клемму 61 генератора. Сигнальная лампочка гаснет только при работающем двигателе с исправным генератором, поскольку при ABS-регулировании необходим запас энергии.
Из чего состоит антиблокировочная система тормозов
АБС включает в себя две составляющие – электронную и исполнительный модуль. Первая контролирует скорость вращения колес на машине и на основе этого подает сигналы на модуль, а тот предотвращает полную блокировку колес.
Электронная составляющая
В состав электронной составляющей входит блок управления и следящие устройства, установленные на ступицах колес датчик abs.
Датчики – основной элемент всей системы, поскольку от их показаний зависит работа АБС. Ранее на авто применялись пассивные датчики. В современных же моделях применяются активные датчики. Оба варианта состоят из двух элементов – следящего устройства, установлено на неподвижной части, и задающего – располагающего на вращающейся части ступицы.
Принцип работы датчиков ABS
В пассивных датчиках следящая составляющая создает магнитное поле. Задающий элемент, проходя через это поле, приводит к его изменениям. В результате, в следящем компоненте индуцируется импульсное напряжение, которое и выступает сигналом для электронного блока.
В активных же датчиках принцип функционирования иной. В них меняющееся магнитное поле создают задающие компоненты (мультиполюсные кольца). На следящие же элементы подается напряжение от стороннего источника. Воздействующее поле приводит к изменениям параметров напряжение (в магниторезистивных датчиках меняется сопротивление, в элементах Холла изменяется само напряжение). Эти изменения поступают на блок, который по ним высчитывает скорость вращения колес.
Электронный блок — управляющий элемент. Он по поступающим от датчиков сигналам определяет скорость вращения каждого колеса на основе полученной информации подает сигналы на исполнительный модуль для внесения коррективов в работу тормозной системы.
Исполнительный модуль
Воздействовать на тормозные механизмы, посредством которых замедляются колеса можно путем изменения давления в приводе тормозной системы. Поэтому исполнительный модуль врезан в привод тормозов и к нему подходят магистрали, идущие от главного тормозного цилиндра, и выходят из него трубопроводы, протянутые к тормозным механизмам.
Исполнительный модуль включает в себя:
- впускные и выпускные клапаны;
- гидроаккумулятор;
- помпа обратной подачи с электродвигателем;
- демпферная камера.
На каждый тормозной механизм приходится по одному комплекту клапанов (впускной и выпускной). По одной демпферной камере и гидроаккумулятору используется на контур. Что касается помпы, то она – одна на исполнительный модуль. Элементы соединены между собой трубопроводами.
Модуль делает кольцевание магистрали привода, что позволяет при надобности часть рабочей жидкости по сформированному кольцу перекачать из выхода модуля на вход.
Преимущества и недостатки
Антиблокировочная система ABS имеет как сильные, так и слабые стороны.
К плюсам относятся:
- улучшение эффективности торможения вне зависимости от дорожных условий;
- более уверенное маневрирование в потоке;
- необязательность торможения с помощью уменьшения нажатия на педаль газа;
- благодаря АБС, даже новичок сможет гарантировать надёжное торможение.
Однако не стоит наделять систему идеальными свойствами и полагаться на 100% на неё, так как она не лишена минусов:
- поскольку процесс торможения контролируется не водителем, не всегда бывает возможным точно сказать, когда остановится машина;
- сложность прокачки системы АБС;
- не исключены задержки запуска системы, особенно на высокой скорости при движении по обледенелой дороге;
- при постоянной смене дорожного покрытия электроника может некорректно реагировать ввиду неточного расчёта коэффициента сцепления;
- в случае подскока автомобиля тормозное усилие приостанавливается.
Резюмируя вышеизложенный материал, стоит отметить следующее: достоинства транспортного средства с АБС очевидны, особенно они имеют значение для водителей, севших за руль недавно, тем не менее, терять бдительность и рассчитывать исключительно на электронику всё же не нужно.
Краткая история создания
Первое устройство, не дающее колёсам резко тормозить, было запатентовано фирмой Bosch в 1936 году, современная же система АБС автомобиля была придумана спустя 28 лет Гейнцом Либером. На доработку, испытания и отладку потребовалось 6 лет, пока не появилась рабочая версия ABS тормозной системы, что произошло в 1970 году.
ABS с электронным управлением была создана в 1978 году (разумеется, следует делать скидку на уровень развития техники в тот период): разработчиком снова выступила компания Бош, за более чем 80-летнюю историю развития технологии осуществившая огромное количество модернизаций, продолжающихся и по сей день.
В настоящее время на автомобили монтируется блок АБС 8 поколения, весом около 1,6 кг, в то время как первые экземпляры имели массу 6,9 кг, что не лучшим образом сказывалось на динамических параметрах авто.
Выводы
Исходя из сказанного выше, можно сделать такие выводы. Система ABS является незаменимым элементом безопасности любого транспортного средства. Она способствует более эффективной остановке, а также предотвращает срыв транспортного средства в занос. Принцип работы заключается в том, что при остановке колеса не блокируются, а продолжают прокручиваться на грани момента срыва. Система может управлять четырьмя колесами сразу, двумя или каждым по отдельности. Для зимней эксплуатации предусмотрен выбор в пользу полного отключения работы ABS, либо использования нескольких режимов покрытия. Последние машина может переключать самостоятельно, либо доверить выбор водителю.
