Антиблокировочная система (ABS) – электроника на страже безопасности

Система АБС: назначение и особенности

Перед тем, как рассматривать ABS, что это такое и как устроена система, необходимо разобраться с основным назначением и функциями. Начнем с того, что на панели приборов большинства авто при включении зажигания кратковременно загорается индикатор «ABS». Также при резком нажатии на педаль тормоза удается ощутить характерную вибрацию педали. Все это указывает на наличие и работоспособность указанной системы на машине.

Так вот, ABS или антиблокировочная система не позволяет колесам блокироваться при активном торможении. Такая система позволяет избежать  полной потери управляемости  в случае блокировки управляемых колес. Если точнее, АБС – это система, позволяющая управлять давлением в тормозных магистралях.

Начнем с того, что автомобиль без АБС с нажатой педалью тормоза и на полностью заблокированных колесах просто скользит, не реагируя на руль. Чтобы получить возможность управлять машиной, следует отпустить педаль тормоза и частично разблокировать колеса, позволив им вращаться.

Автогонщики и водители-профессионалы хорошо знают эту особенность, практикуя на автомобиле без АБС так называемый прием импульсного (ступенчатого) торможения. Весь прием сводится к тому, что водитель быстро нажимает и затем слегка приотпускает педаль тормоза, тем самым блокируя колеса для торможения, однако, не допуская полной блокировки, чтобы не произошло потери управляемости.

Само собой, обычный водитель, а не опытный профессионал при экстренном торможении испытывает  моментальный испуг и сильно нажимает  на тормоз. При этом машина без АБС становится  попросту неуправляемой, вращение рулем во время торможения не позволяет изменить траекторию движения транспортного средства.

В такой ситуации теряется контроль над авто, не получается объехать препятствие, каким либо образом изменить траекторию движения авто при торможении  и т.д. Естественно, все эти факторы  долгое время оставались причиной многочисленных ДТП с серьезными последствиями.

Решить проблему была призвана система АБС. В двух словах, когда водитель сильно жмет на тормоз,  система фактически имитирует работу гонщика-профессионала, который очень быстро нажимает и приотпускает тормоза. При этом электроника справляется с задачей намного быстрее и эффективнее по сравнению с человеком.

Вибрации, которые ощущаются  при работе АБС на педали тормоза в виде «трещетки» и есть те самые импульсы-нажатия. Если точнее, как только система определяет, что колесо блокируется,  она снижает давление в тормозной магистрали на данном колесе, чтобы позволить ему вращаться.

Пока водитель не отпустит педаль тормоза процесс блокировки и разблокировки колеса происходит непрерывно по несколько раз в секунду до момента, пока водитель не перестанет сильно жать на педаль. Система ABC настроена так, что антиблокировка ABS срабатывает только при активном торможении, то есть при легком подтормаживании ее работа зачастую не ощущается.

Еще следует добавить, что на авто с АБС машина  при экстренном торможении имеет увеличенный тормозной путь по сравнению с моделями без такой системы в точно таких же условиях. Другими словами, ошибочно думать, что антиблокировочная система необходима для уменьшения тормозного пути. Главная ее задача — сохранить управляемость во время торможения, а также обеспечить равномерное и по возможности прямолинейное торможение.

Если же говорить о тормозном пути,  все будет зависеть от покрытия. Например, если резко тормозить на сухом асфальте, АБС уменьшает тормозной путь,  не позволяя колесам скользить. Если же тормозить на рыхлых поверхностях, на снегу или на льду, заблокированные  без ABS колеса зарываются и тормозной путь меньше.

Однако, даже с учетом  увеличения тормозного пути, именно АБС сохраняет возможность маневрирования и управления автомобилем, что зачастую намного важнее.

Устройство

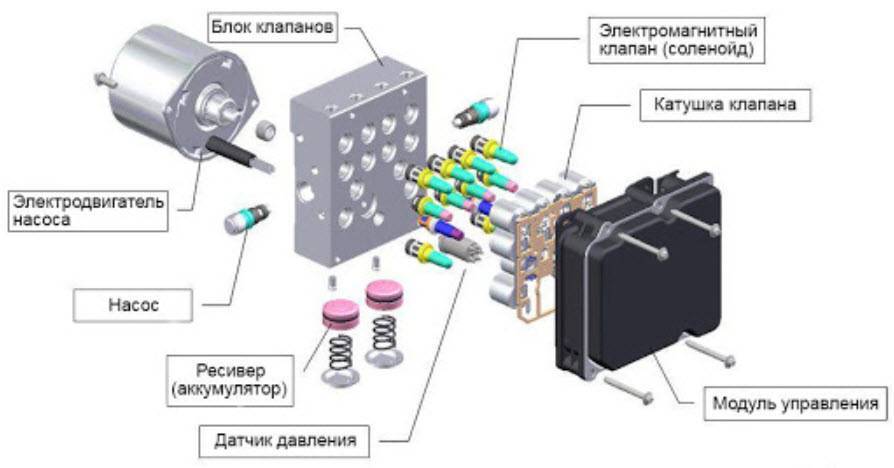

В состав системы входят электронные, механические и гидравлические узлы, органично вписанные в традиционные тормоза. Всё сделано так, чтобы при выходе из строя элементов, относящихся к ABS, функциональность торможения не изменилась.

Датчики скорости

Теоретически в наиболее функциональной системе их должно быть пять, один измеряет скорость автомобиля в целом, остальные отслеживают частоту вращения каждого колеса, которая связана с линейной скоростью протектора шины. Оценке подлежит как разница скоростей, так и динамика их изменения.

Каждый датчик представляет собой электромагнит, включающий сердечник и намотанную на него катушку индуктивности. Узел закрепляется на кулаке подвески или чулке полуоси, а его выступающий наконечник с небольшим зазором отслеживает вращение задающего диска, связанного со ступицей колеса.

Иногда это зубчатый венец, иногда просто намагниченная короткими отрезками составная часть ступичного подшипника. Встречаются и устройства на эффекте Холла, они более быстродействующие, хотя особой необходимости в этом нет.

На выходе датчика образуется импульсный электрический сигнал, каждый пик которого соответствует одному зубцу или магнитной метке. Частота этих импульсов пропорциональна скорости вращений колеса.

Сигнал передаётся по экранированному кабелю в управляющий блок АБС, где усиливается и преобразуется в цифровой формат. Блок непрерывно отслеживает полученные данные, принимая их как информацию о мгновенной скорости вращения колёс.

Клапаны

Для выполнения команд электронного блока на изменение давления в тормозных магистралях нужны устройства, преобразующие электрические сигналы в силовые гидравлические.

В этой роли выступают управляющие клапаны. Они представляют собой классические соленоиды, штоки которых связаны с нормально закрытыми или открытыми гидравлическими запирающими конусами.

Как правило, устанавливается по два клапана на колесо, нормально открытый (то есть не препятствующий потоку при отсутствии управляющего напряжения) впускной и нормально закрытый выпускной. Первый подаёт давление на рабочий цилиндр тормоза, второй его сбрасывает.

Существует три режима работы клапанов:

  • подача давления в цилиндр, первый открыт, второй закрыт;
  • удержание давления, когда оба клапана закрыты, срабатывает при первых признаках скольжения;
  • сброс давления, открывается выпускной клапан, если удержание не помогло и колесо продолжает скользить.

Клапаны должны обладать хорошим быстродействием, поскольку процесс происходит с высокой частотой для качественной модуляции торможения.

Насос

В состав системы входит электрический насос рабочей жидкости, роль которого состоит в ускорении перекачивания, что повышает общее быстродействие АБС. Чем выше рабочее давление, тем скорее система отреагирует на любой режим.

Избавление от пиковых нагрузок и пульсаций давления производится с помощью сблокированных с насосом гидроаккумуляторов, которые сглаживают колебания и хранят в себе запас жидкости, обладающей энергией за счёт сжатой пружины аккмулятора, расположенной с обратной стороны его диафрагмы. Питание на насос подаётся по команде блока управления.

Блок управления

Электронный модуль, построенный на базе микрокомпьютера, является мозгом системы, собирающим информацию от всех датчиков, а также по интерфейсной шине от прочих компьютеров автомобиля, и хранящим в памяти все алгоритмы работы АБС в виде программы.

Выходными сигналами блока являются напряжения питания датчиков, насоса, а также включения контрольной лампы неисправностей, и передача информации прочим устройствам.

Блоки управления непрерывно усовершенствуются, растёт их быстродействие, способность обрабатывать большие объёмы информации, эффективность использования новых алгоритмов.

Часто машины попадают в такие условия, когда простейших способов управления колёсами не хватает, приходится внедрять элементы искусственного интеллекта. Совершенство не достигнуто до сих пор. Одновременно в блок добавляются новые функции, непосредственно с АБС не связанные.

ABS не всесильна

Наличие и работа системы ABS на автомобиле значительно упрощает процесс торможения и делает его более эффективным, особенно для начинающих водителей. Но в то же время ей присущи определенные недостатки, и при управлении машиной их надо учитывать.

Здесь, кстати, надо отметить, что когда работает антиблокировочная система, то ее срабатывание ощущается как вибрация на педали тормоза.

Из тех случаев, когда явными становятся недостатки в работе системы, можно отметить такие.

  1. Эффективность работы ABS зависит от качества дорожного покрытия. На неровной дороге, кочках, брусчатке у автомобиля тормозной путь с такой системой несколько увеличивается. Дело в том, что когда колесо подпрыгивает на неровностях и находится в полете, т.е сцепления с дорогой нет, ABS дает команду на снятие торможения. Но в тот момент, когда колесо опять начинает контактировать с покрытием, установленная сила торможения оказывается неоптимальной и тормозной путь увеличивается. Парировать этот эффект можно снижением скорости движения и увеличением дистанции.
  2. Увеличение тормозного пути на смешанном покрытии – в тех случаях, когда чередуются участки, например, асфальт – вода – асфальт – снег — лед. В этом случае происходит следующее – система отпускает тормоза на скользком участке, при попадании колеса на нормальное покрытие установившегося тормозного усилия оказывается недостаточно, вследствие чего тормозной путь увеличивается.
  3. Торможение на рыхлом, сыпучем покрытии (песок, рыхлый снег). В этом случае тормозной путь с ABS увеличивается. Дело в том, что если на песке автомобиль пойдет юзом, то перед колесом появляется валик из песка (эффект плуга), а он значительно эффективнее будет останавливать машину. В такой ситуации торможение юзом будет лучше.
  4. Система перестает работать при остановке. При низкой скорости движения система ABS отключается и не работает. Это может оказаться очень неприятным моментом при движении на скользком уклоне. Об этом надо помнить и быть готовым к своевременным действиям, например, – воспользоваться ручным тормозом для остановки.

Однако такая система торможения имеет некоторые особенности, и необходимо быть готовым к их проявлению при движении.

Мне нравится2Не нравится

Принцип действия антиблокировочной системы

Принцип действия такой антиблокировочной тормозной системы за последние несколько десятков лет фактически не изменился. При торможении от блока управления поступает сигнал к цилиндрам тормозов, после чего рабочая жидкость проходит по впускным каналам. Такое давление тормозной жидкости передается через электромагнитные клапаны к каждому колесу что и позволяет эффективно замедлять транспортное средство. В том случае, если блок управления определяет опасность блокировки колеса, то электромагнитному датчику поступает соответствующий сигнал, он закрывается, что в свою очередь предупреждает торможение и блокировку колес автомобиля.

Любое даже самое лёгкое и простое торможение в автомобиле, оснащенным системой ABS, проходит под контролем автоматики. В зависимости от того, с какой интенсивностью вы нажимаете на педаль тормоза и от положения колес, система принимает решение на открытие или закрытие электромагнитных клапанов. Подобные системы с использованием датчиков ABS и электромагнитных клапанов отличаются простотой конструкции, поэтому они надежны и долговечны. Проблемы лишь могут доставлять датчики, которые часто повреждаются противогололедными реагентами, и требуют соответствующей замены.

В тот момент, когда система ABS срабатывает и распускает колеса, автовладелец чувствует в этот момент пульсацию педали тормоза. Такая пульсация происходит при быстром открытии и закрытии электромагнитных клапанов, что необходимо для соответствующего замедления и предупреждения блокировки колес.

Советы по эксплуатации антиблокировочной системы

Современные антиблокировочные системы – это долговечные и надежные узлы, которые не требуют какого-либо специального обслуживания. Необходимо лишь время от времени проверять работоспособность датчиков в колесах и при необходимости производить их замену.

Не следует перегревать блоки управления или заливать их водой.

В том случае, если требуется варить металл в автомобиле или вам нужно подключиться в бортовой системе электросистеме автомобиля, проводка ABS должна быть отключена.

Следите за состоянием контактов на генераторе, что предупредит короткие замыкания и выход из строя датчиков.

Избегайте подсоединения аккумулятора вашего автомобиля к другому транспортному средству.

Не следует разделять электрические разъемы датчиков при включенном зажигании и работающем двигателе.

В том случае, если отмечаются неисправности системы ABS, то на приборной панели загорится соответствующая контрольная лампа. Автомобиль в данном случае будет эффективно тормозить, но при чрезмерном усилии на педали тормоза колёса будут блокироваться, что может привести к заносу. Поэтому если отмечаются какие-либо неисправности ABS, необходимо учитывать это и тормозить плавно и аккуратно, а при возможности следует как можно скорее обратиться в соответствующие СТО за выполнением ремонтных работ.

15.02.2018

Дополнительные статусы

Помимо указанных, существует еще несколько типов статусов, которые могут быть присвоены платежному поручению на разных стадиях его проверки и обработки. В большинстве случаев их названия достаточно красноречивы и позволяют получить представление о возникшей проблеме, например, статусы «Ошибка реквизитов» или «Картотека №2». В первом случае клиентом неправильно указывается один или несколько обязательных банковских реквизитов, а во втором – на его счету недостаточно средств для исполнения данного платежного поручения. При своевременном отзыве платежа со стороны клиента присваивается статус «Отозван».

Достоинства и недостатки

К другим достоинствам этой системы также относятся:

  • сохранение траектории движения во время торможения при входе в поворот;
  • при торможении допускается маневрирование;
  • удобство для начинающих водителей.

Но АБС не идеальна. При определенных условиях эта система может некорректно функционировать и допускать ошибки. А это сказывается на эффективности торможения и может несколько дезориентировать водителя.

Такими условиями являются:

  • дорога с проблемным покрытием;
  • песок;
  • лед;
  • покрытие с ухабами, «гребенка».

В общем, АБС отлично работает только на ровной дороге с хорошим сцеплением колес с полотном. В иных случаях система ABS может допустить ошибки.

К примеру, на проблемной трассе с часто чередующимся покрытием (асфальт меняется со щебенкой или иным насыпным материалом) система не сможет подобрать оптимальное усилие на механизмах, из-за чего тормозной путь увеличивается.

При слете с дороги АБС также не «помощник». Здесь блокировка – лучшее средство для максимально быстрой остановки авто.

К особенностям антиблокировочной системы можно отнести также некоторое опоздание включения в работу при движении на высоких скоростях (свыше 130 км/ч). Просто блоку управления при таких условиях нужно некоторое время, чтобы произвести расчеты и задействовать гидроблок.

На малых же скоростях (10-15 км/ч) система и вовсе отключается. Если это остановка на ровном покрытии, то отключение АБС никак не сказывается, а вот при торможении на спуске деактивация системы может оказать негативное влияние.

Отметим, что отключение АБС – условное понятие, поскольку система работает постоянно и выключить ее невозможно. Здесь деактивацию следует понимать, как переход в «ждущий режим». То есть она снова активизируется и начнет выполнять свою функцию при последующем нажатии на педаль тормоза. Единственное, когда она не включится – это торможение при движении на малых скоростях.

Антиблокировочная тормозная система (АБС)

Добрый день, сегодня расскажем про очень важную систему современных автомобилей Антиблокировочная тормозная система (АБС). Процесс торможения должен быть плавным, в противном случае автомобиль может пойти юзом, и водитель потеряет контроль над его управлением. Причиной тому — скольжение заблокированных колес по дороге. Чаще всего возникает такая ситуация при резком торможении на мокрой или обледенелой поверхности.

Антиблокировочная тормозная система (АБС)

Как известно, эффективное торможение заключается в гашении скорости толчками, при которых педаль тормоза быстро нажимается и отпускается, но зачастую в момент опасности водитель об этом правиле забывает напрочь и “бьет” по тормозам со всей силы. Колеса моментально блокируются, снижается их сцепление с дорогой, начинается скольжение и автомобиль становится неконтролируемым.

Примерно 10% аварий приходятся как раз на этот случай. Чтобы предотвратить блокировку колес при экстренном торможении, была изобретена Антиблокировочная тормозная система ABS. Данное изобретение позволило спасти ни одну сотню тысяч человеческих жизней, предотвратив самые страшные аварии.

Антиблокировочная тормозная система состоит из ряда устройств, работающих в комплексе. Они передают колесам импульсы давления тормозной жидкости в самом оптимальном режиме. Это датчики на колесах, модуляторы или управляющие клапаны, а также электронный блок управления.

Датчики скорости

Эти устройства устанавливаются на ступицах колес. Происходит это следующим образом: зубчатый венец закрепляется на ступице, над торцом венца неподвижно зафиксирован датчик, состоящий из магнитного сердечника, что находится внутри катушки. Вращение колеса передает импульсы зубчатому венцу, а в его катушке индуцируется электрический ток, параметры которого отражают угловую скорость вращения колеса.

Блок управления

Вся информация с датчиков скорости поступает и обрабатывается в электронном блоке управления ЭБУ. В его задачу входит “отслеживание” тех моментов, когда может произойти блокировка колес. Как известно, это происходит при избыточном давлении тормозной жидкости в магистрали, что подводит ее к колесу. Как только электронный блок управления “заметит” это, то произойдет снижение давления.

Модуляторы или управляющие клапаны

Именно эти устройства регулируют давление в тормозной системе. Обычно команды от ЭБУ исполняют два электромагнитных клапана. При закрытии первого клапана происходит перекрывание доступа тормозной жидкости в магистраль. При открытии второго клапана тормозная жидкость беспрепятственно идет в резервуар гидроаккумулятора. Таким образом происходит регулирование давления в тормозной системе.

Антиблокировочная тормозная система

Антиблокировочная тормозная система различается по количеству каналов. Существует:

— одноканальная Антиблокировочная тормозная система ABS, в которой тормозное усилие ограничивается во всей системе; — двуканальная Антиблокировочная тормозная система ABS, когда тормозное усилие будет ограничиваться только по правым или левым колесам; — многоканальная Антиблокировочная тормозная система ABS с ограничением тормозного усилия на каждом из четырех колес.

ЕЩЁ Автостатьи,

Теория и навыки вождения

Движение накатом: мифы и реальность

Последняя Антиблокировочная тормозная система является самой дорогой и эффективной. Количество датчиков скорости, каналов и клапанов в такой системе равно количеству колес.

Автомобиль с ABS даже при экстренном торможении не уйдет с заданного курса, поможет объехать препятствие и избежать опасного заноса. Работе данной системы характерны импульсивные толчки на педали тормоза и своеобразный звук, исходящий из блока модуляторов

Важно знать, что торможение на автомобиле с антиблокировочной системой должно быть однократным и непрерывистым. Следует с усилием нажать на педаль тормоза и удерживать ее, пока ABS сама создаст наименьший тормозной путь

Антиблокировочная тормозная система дает возможность одновременно тормозить и маневрировать, а при входе и выходе из поворота тормозить эффективно и безопасно. Стоит отметить, что при срабатывании ABS происходит небольшое увеличение тормозного пути.

На сегодняшний день ABS становится многокомплексной, состоящей из разнообразных систем активной безопасности. Ее удешевление и постоянное усовершенствование в ближайшее время приведет к тому, что ABS станет неотъемлемой системой всех легковых автомобилей.

Зачем нужна ABS?

Даже автомобилисты с большим стажем вождения и знаниями об автомобилях иногда ошибаются в том, для чего предназначена данная система. Обычно говоря об ABS, водители уверены в том, что она необходима для уменьшения тормозного пути, хотя на самом деле эта система нужна для того, чтобы водитель имел возможность управлять средством передвижения во время торможения и в экстренных ситуациях. Система АБС необходима для:

  • Обеспечения вращения колес таким образом, что водитель имеет возможность тормозить и совершать маневры. Ведь сохраняется необходимое сцепление с покрытием дороги. В случае с машиной без этой системы поворот руля в любую сторону не даст никакого результата, а машина будет двигаться по прямой траектории, пока передние колеса не восстановят сцепление с покрытием;
  • Безопасного прямолинейного тормозного пути, когда автомобиль попадает на неоднородную поверхность сцепления. Например, если одно колесо автомобиля попадает на мокрую часть дороги, а второе на чистый асфальт. Машина без этой системы при экстренном торможении может развернуться, ведь одна часть будет тормозить эффективней другой. А с системой АБС регулируется торможение колес даже при повороте;
  • Уменьшение тормозного пути на ровных поверхностях, когда есть достаточное сцепление колес с покрытием;
  • Предотвращения зарывания колес при рыхлых поверхностях таких как, снег, грязь, песок. АБС заставляет колеса вращаться, что предотвращает такие ситуации;
  • Улучшает торможение автомобиля на льду на шипованных шинах. Благодаря блокировке и разблокировки, машина тормозит с коротким проскальзыванием, что обеспечивает своевременную остановку.

АБС система обеспечивает надежную безопасность при любой погоде и на разных покрытиях

Эта система дает возможность водителю чувствовать контроль при любом торможении, что очень важно в экстренных ситуациях

Краткая история появления системы АБС

Впервые проблема блокировки колёс при торможении стала актуальной при эксплуатации железнодорожного транспорта. Заблокированные колёса поезда не только быстрее изнашивались, но и могли привезти к большой трагедии – сходу состава с рельсов. В 1936 году компания Bosch запатентовала технологию предотвращения блокировки колёс, но реализовать её было невозможно из-за малого развития электроники. Настоящий прогресс ждал эту область в 60-70-е годы прошлого века, когда появились полупроводниковые технологии. В итоге в 1970 году крупнейший немецкий автоконцерн Daimler-Benz презентовал первые модели безопасных АБС. Чуть позже через 8 лет появился первый автомобиль, укомплектованный системой ABS. Им стал Mercedes-Benz S-класса.

Немного о силах трения

Речь пойдёт о разнице между силами трения скольжения и покоя.

Допустим, автомобиль движется по дороге с ускорением любой величины и знака, а торможение есть не что иное, как отрицательное ускорение. Если шины не проскальзывают, то участок протектора в зоне контакта колеса с поверхностью всегда находится в покое относительно всей прочей планеты, частью которой и является дорожное покрытие. Силой, придающей машине ускорение, будет вызвана именно трением покоя.

Максимум её величины равен произведению сцепного веса, приходящегося на колесо на коэффициент трения. Водитель, продолжая увеличивать давление на педаль, может достичь такой интенсивности замедления, что силы трения о дорогу окажется недостаточно для дальнейшего роста темпа снижения скорости. Шина, на которой это произойдёт, сорвётся в скольжение.

Силы трения скольжения работают уже по другим законам, не углубляясь в природу которых, можно сказать, что в подавляющем большинстве случаев они меньше, чем в состоянии покоя. Каждый может в этом убедиться, попробовав сдвинуть твёрдый предмет, лежащий на ровной поверхности. Вначале он заметит рост необходимого для этого усилия руки, а с началом движения сила заметно ослабнет. То же происходит и с автомобильным колесом.

Дополнительным недостатком торможения на заблокированных колёсах можно считать катастрофический износ резины. В пятне контакта выделяется столько тепла, что протектор не выдерживает и начинает плавиться и гореть. Все видели эти характерные клубы белого дыма при ошибках автогонщиков с выбором скорости перед поворотом. После этого на шине образуется проплешина, и дорогостоящая покрышка идёт в утиль. Дальнейшая езда на ней чревата вибрациями и даже разрывами корда. А во время торможения расплавленная протекторная смесь становится прекрасной смазкой, которая практически обнуляет коэффициент трения скольжения.
