Развал-схождение колес. Что это и для чего?

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

Развал колес

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Схождение колес

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастер

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Проверка и регулировка развала-схождения на Ваз 2107

Замер углов развала производится в следующем порядке:

Сесть в автомобиль и выставить руль так, чтоб передние колеса стояли прямо (параллельно оси симметрии машины).
Выйти из машины и несколько раз “прокачать” заднюю и переднюю подвеску, надавив на задний (передний) бампер с усилием 50 кг.
Подвесить нить с грузиком, закрепив ее в верхней точке колеса, и замерить штангенциркулем расстояние от нити до верхней и нижней точки обода.

Для проверки схождения необходимо выполнить такие действия:

Выровнять колеса и нагрузить машину.
Натянут нитку с крючками, зацепив ее за передний край обода переднего колеса и задний край обода заднего колеса. Нить должна быть хорошо натянута и не провисать.

Важно: колея задних колес уже передних на 44 мм. Поэтому для правильной установки схождения необходимо проложить между нитью и задним колесом брусок толщиной 22 мм

Слегка повернуть руль, установив колеса так, чтоб нить касалась двух сторон покрышки.
Натянуть нить по другому краю машины, используя, кроме бруска 22 мм, брусок 6 мм.
Проверить, что колеса не изменили положения и нить по-прежнему касается переднего колеса на противоположной стороне в двух точках.
Ослабить хомуты, зажимающие муфту рулевой тяги.
Провернуть муфту при помощи щипцов “кобра” так, чтобы нить касалась обеих сторон покрышки переднего колеса со второй стороны машины.
Затянуть хомут муфты. При необходимости, проделать ту же операцию со вторым колесом.

Регулируя развал-схождение ВАЗ 2107 необходимо учесть, что добавление 6 мм бруска между задним колесом и нитью соответствует увеличению схождения на 1 мм. Суммарное схождение колес должно быть 2-4 миллиметра на ненагруженном авто и 3-5 при полной загрузке.

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Продольная ось и линия «trast line» на автомобиле.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Выполняем развал и схождение самостоятельно.

Не будем повторяться о важности этой операции. Процесс этот важный и отнестись к нему необходимо с полной серьёзностью

Для выполнения её необходим инструмент и приспособления:

Наличие смотровой ямы.
Отвес.
Мел или фломастер.
Набор ключей.
Раздвижная линейка со шкалой.

Проведение операции проверки и регулировки развала и схождения для автомобилей с приводом на передние колёса и «классики» имеют некоторые различия. Для выполнения этой операции в домашних условиях необходимо обеспечить наличие ровной, горизонтальной площадки. Проверку и регулировку проводят в несколько этапов:

Автомобиль устанавливается на площадке таким образом, чтобы передние колёса стояли прямо. На внешней стороне покрышке наносят две метки, одна вверху, а другая снизу.
Прикладывают отвес к крылу таким образом, чтобы он был в плоскости с нанесёнными метками. Далее штангенциркулем или другим измерительным инструментом измеряют расстояние от шнура до диска колеса возле верхней и нижней метки. Если разница составляет около 3 миллиметров, это нормально.
Далее необходимо провернуть колёса, прокатив автомобиль вперёд, чтобы нанесённые метки расположились горизонтально.
Снова проводятся замеры от шнура до диска колеса в вертикальной плоскости.
Для получения более точных данных замеров, такую операцию необходимо произвести несколько раз.

Разница размеров межу верхней и нижней меткой для автомобилей с передним приводом должна быть не более 1 мм, а для «классики» — 3 мм. Если полученные результаты измерений не вписываются в эти нормы, проводят регулировку. У автомобилей с передним приводом нужный результат получают сдвигом стойки вперёд или назад, а у «классики» добавляют или убирают регулировочные шайбы нижнего рычага передней подвеске. Если «классика» в передней подвеске имеет стойку «Мак Ферсон», для регулировки тоже двигают стойку.

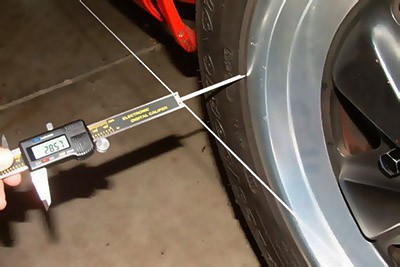

Схождение колёс проверяют с помощью раздвижной линейки. Для этого на внутренней части колёс впереди по ходу автомобиля делают две метки и измеряют расстояние. Далее необходимо перекатить автомобиль таким образом, чтобы метки оказались сзади по ходу автомобиля. Замер, полученный между метками, должен быть больше предыдущего примерно на 1 мм. Этого можно достичь проворачиванием рулевых тяг.

Хочется напомнить, что подобные самостоятельные регулировки, являются временными, поэтому, надолго не откладывайте проверку на специальном оборудовании передней подвески автомобиля.Удачи на дорогах!

В обзоре рассматривается, как проверять сход-развал на ВАЗ-2112 и как при необходимости вносить коррективы. На легковушках десятого семейства (2110-2112) настраивается каждый параметр: схождение, развал и даже угол наклона оси поворота. Регулировку проводят в стандартной последовательности – начинают с настройки поворотной оси. В последнюю очередь выравнивают углы схождения. Те, кто нарушит эту последовательность, будут «ходить по кругу».

Пример на видео: что будет, если геометрию подвески не проверять и не настраивать.

Когда и зачем это вам нужно

Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто — каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:

если диск смялся при въезде в яму на высокой скорости;
если проводился ремонт ходовой;
если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
если при езде ясно чувствуется «увод» авто в сторону;
если покрышки начали изнашиваться гораздо быстрее;
если руль плохо возвращается после преодоления поворота.

Что вы получите по результатам развал-схождения?

Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
Снизится расход топлива, возрастёт срок эксплуатации покрышек.

В зависимости от назначения может быть выбран тот или иной вид развала колёс

Развал-схождения колёс в домашних условиях своими руками

Дедовский способ сделать сход-развал

Проверку углов советую делать 2 раза в год при смене сезона,
когда меняете резину с летней на зимнюю и наоборот. За это время машина могла
побывать в различных ситуациях и углы изменились.

С помощью палки и уровня проверяем развал, прислонив их к
диску (место на диске должно быть ровным — можно прислонить в нескольких местах)
и, если нужно снимаем колесо и регулируем с помощью 2-ух болтов на 19 крепления
амортизатора к поворотному кулаку.

Схождение производится с помощью специальной приспособы в
виде трубы выгнутой в дугу. На одном конце вставлена палочка, которая нужна для
измерения схода. На колёсах с внутренней стороны мелом делаем засечки справа и
слева на каждом колесе (выполнять сход лучше в яме).

Положительный и отрицательный сход-развал

На переднеприводном развал-схождение должны быть
отрицательными, а на заднеприводном наоборот – положительными.

Смотрим (водитель всё толково объяснил, так что советую к
просмотру):

А уж решать применять или нет на практике — дело каждого. Но
экономия бюджета и времени видится «на лицо»!

Добра Вам на дороге! Ни жезла — ни ям! Следите за моими
новыми публикациями — дальше ещё интереснее будет!

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

— с помощью ключей и регулировочных механизмов изменяете положение колеса.

— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля);
Давление в шинах;
Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

Перед началом регулировки развала машина должна стоять на ровной площадке.
Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
Проделайте тоже самое на втором колесе и запишите результат.
После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
Ключом на 24 вращайте муфту для изменения длины тяги.
Не забывайте следить за горизонтальным положением спицы руля.
Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

УСТАНОВКА ПРОСТАВОК

Проставки на ВАЗ 2114 устанавливаются между задней балкой и задними ступицами автомобиля. Развальные пластины необходимо устанавливать правильно, то есть, более толстая часть пластины должна находиться в нижней части балки.

Для того, чтобы установить пластины развала задних колес, понадобится инструмент:

Ключ балонный;
Молоток;
Комбинированный ключ на 12;
Торцевой ключ или вороток с головкой на 14;
Деревянный брус или выколотка из мягкого металла (на случай, если тормозной барабан будет туго сниматься);
Плоскогубцы.

Пригодится и флакончик WD-40, который поможет открутить закисшие болты без обламывания шляпок.

Для проведения работ неплохо воспользоваться подъемником. Но если его нет, можно обойтись и домкратом. Только тогда придется проводить работы поэтапно – сначала сделать одну сторону, а потом уже приниматься за другую. Для установки проставок производим следующие операции:

Устанавливаем домкрат и снимаем заднее колесо;
Отворачиваем два болта на тормозном барабане;
Снимаем тормозной барабан;
Демонтируем задние тормозные колодки;
Откручиваем четыре болта крепления задней цапфы со ступицей в сборе. Часто этот крепеж прикипает, поэтому перед демонтажом лучше обработать его WD-40 и подождать некоторое время, пока болты «отойдут»;
Отвернув болты, отводим аккуратно ступицу в сторону, стараясь не повредить тормозную трубку;
Устанавливаем пластину и собираем все в обратном порядке.

Болты, которыми комплектуются пластины для отрицательного развала, имеют обычно слишком большую длину и неудобную для закручивания ключом шляпку, поэтому есть смысл докупить крепежные детали отдельно, по длине немного короче этих. Следует учесть, что для ВАЗ 2114 предусмотрены комплекты пластин только для задних колес.
