Передача крутящего момента от двигателя на колеса: трансмиссия автомобиля

Постоянная система

Автомобили с такой системой обязательно имеют межосевой дифференциал. Полный привод применяется для обеспечения более динамичного разгона автомобиля и лучшей управляемости. Трансмиссия – один из важнейших элементов автомобиля. Этот механизм передаёт энергию от двигателя к ведущим колёсам и приводит их в движение. Чтобы можно было в любой момент остановить машину, не выключая двигатель, в системе предусмотрено сцепление. Тип трансмиссии определяет плавность разгона и расход топлива. В автомобилях с автоматической или роботизированной коробкой передач нет педали сцепления, при необходимости оно активируется в автоматическом режиме сложной электроникой.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

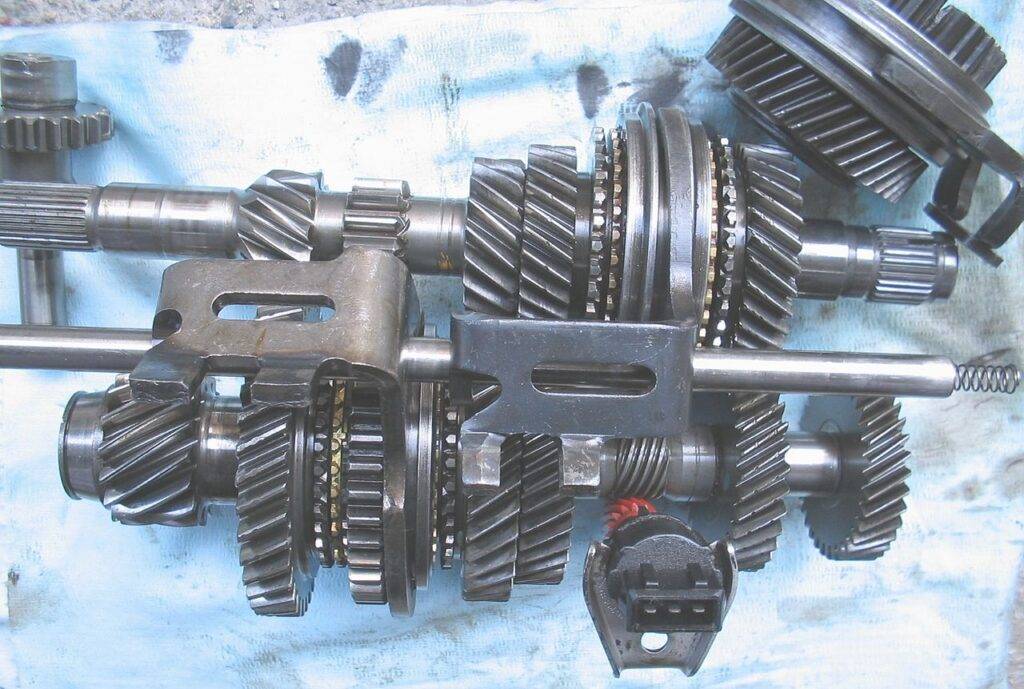

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Классификация трансмиссий

За период развития автомобиля инженеры разработали несколько вариантов трансмиссии. Сегодня по способу передачи и изменения крутящего момента используется пять основных видов: механическая, гидромеханическая, гидравлическая, электромеханическая и автоматическая. А по типу привода бывают: переднеприводные, заднеприводные и полноприводные трансмиссии.

Механические

Самая распространенная на легковых автомобилях – механическая трансмиссия. В ней вся работа осуществляется только механическими элементами: различными видами зубчатых, планетарных, фрикционных передач и т.д. Причем это относится не только к МКПП, но и ко всем остальным узлам. По своему КПД, долговечности и простоте ремонта механическая трансмиссия пока что опережает остальные типы.

Автоматические

Под автоматической трансмиссией чаще всего понимают коробку передач, которая сама регулирует изменение передаточного числа. Яркие примеры – вариатор для бесступенчатой механической регулировки, а также АКПП для гидромеханических систем.

Гидравлические

Это особый вид трансмиссии, в которой все элементы передают крутильный момент за счет гидравлических устройств. В автомобилях такие системы не используются, их можно встретить разве что в строительной и авиационной технике.

Как ни странно, гидравлические устройства более компактны, чем механические. Кроме того, элементы гидравлической трансмиссии могут находиться на значительном расстоянии друг от друга – сжатие жидкости при передаче энергии дает много возможных вариантов для компоновки отдельных элементов. Однако сама рабочая жидкость должна быть в технически идеальном состоянии.

Гидромеханические

В гидромеханической трансмиссии отдельные элементы будут работать на принципе гидравлической передачи энергии движения. Самый распространенный пример – трансмиссия с автоматической коробкой передач, где функции сцепления выполняет гидротрансформатор. Жидкостная передача движения в гидротрансформаторе используется для снижения ударных нагрузок и уменьшения крутильных колебаний (в механическом сцеплении для этого используется двухмассовый маховик и демпферы на ведомом диске).

Еще одно устройство, применяемое в гидромеханической трансмиссии – вискомуфта, которая до недавнего времени устанавливалась на полноприводные автомобили. В ней жидкость служит не для передачи момента вращения, а для блокировки, но это всё равно гидромеханическое устройство.

Электромеханические

Это новый вид трансмиссии, который вышел «в массы» благодаря распространению электрокаров, поскольку для ее работы нужен тяговый (не стартерный) аккумулятор, а в электромобилях он уже есть на месте. Плюсом электромеханической трансмиссии является довольно быстрая реакция на изменения крутящего момента за счет использования электромоторов. А также удобство размещения отдельных частей и узлов: поскольку принцип действия позволяет разнести элементы на большие расстояния, а значит, скомпоновать их более удобно, чем это можно было бы сделать с другими видами трансмиссий.

Переднеприводные

Здесь все просто, крутящий момент от двигателя полностью передается на передний привод автомобиля. Передается момент через коробку передач, главную передачу и полуоси на передние колеса автомобиля.

Заднеприводные

Здесь же ведучим приводом автомобиля будет задняя ось. Крутящий момент передается также, только с добавлением еще одного елемента — карданного вала между коробкой передач и главной передачей.

Полноприводные

Тут с названия все ясно. Момент передается на обе оси вто или инной пропорции одновременно. Здесь еще добавляются такие элементы как раздаточная коробка и межосевой дифференциал. «Раздатка» как раз служит для передачи мощности на оси автомобиля. А межосевой дифференциал — для распределения мощности между осями. Также, за типом подключения полный привод бывает 3 типов.

1. Постоянный полный привод.

   Постоянный полный привод

2. Подключаемый.

   Подключаемый полный привод

3. Автоматически-подключаемый.

   Автоматический полный привод

Функционирование МКПП

Каков принцип работы данного устройства? Он заключается в том, что момент силы силового агрегата изменяется ступенями, благодаря воздействию шестерен. Следует отметить, что в состав коробки (помимо шестерен) входит картер, входной/выходной/промежуточный валы, синхронизаторы, включая механизм, который обеспечивает переключения передач. Их общее взаимодействие на автомобиле гарантирует эффективное осуществление передачи момента силы.

https://youtube.com/watch?v=Bb7leiitIo4

Синхронизатор установлен между ведомым и ведущим валом. Схема данного механизма позволяет увидеть, что он состоит из следующих элементов: ступица, муфта, сухари, блокировочное и проволочное кольцо. Рабочий материал, из которого состоит синхронизатор – сталь, либо латунь, реже встречаются модели авто, где синхронизатор выполнен из карбона. Он способен выдерживать высокие температуры, гарантирует снижение уровня шума.

Первичный и вторичный вал КПП эффективно справляются с большими нагрузками. На первичный вал коробки передач приходится момент силы коленвала мотора.

В картере МКПП находится смазка, которая снижает трение металлических составляющих, тем самым увеличивая срок работы системы трансмиссии.

Что такое трансмиссия?

Сам термин пришел в русский язык из итальянского: существительное «transmissio» обозначает  переход, передачу. Глагол «transmittere» звучит как передавать, пересылать. Под трансмиссией в машиностроении в широком смысле понимают передачу энергии от ее источника (двигателя, силовой установки) к рабочим органам машины. В автомобиле независимо от его типа (легкового, грузового) трансмиссия — система узлов и механизмов, передающих вращательное, поступательное движение от двигателя к колесам.

От правильной работы каждого компонента системы зависят:

• безопасность водителя, пассажира;
• расход топлива;
• износ трущихся, соприкасающихся друг с другом деталей;
• соответствие технических характеристик сведениям, заявленным производителем.

Трансмиссионные детали, узлы и механизмы производят из износоустойчивых материалов, способных выдерживать высокие механические нагрузки, воздействие перепадов температур, химически активных веществ. Для уменьшения трения, охлаждения трансмиссии применяют специальные моторные масла, которые нужно регулярно менять согласно инструкции завода-производителя авто.

Основные неисправности

Всё, что работает, может и выходить из строя, ничего с этим не сделаешь. И компоненты трансмиссии тоже подвержены поломкам в той или иной степени. Основные неисправности компонентов трансмиссии имеют свои характерные особенности:

1. Механическое сцепление можно назвать расходником. Чаще всего в нём выходит из строя ведомый диск, так что при появлении таких проблем как проскальзывание, нечеткая работа, скрежет и т.д. диск меняют, а остальные компоненты осматривают на предмет выработки. Срок службы сцепления во многом зависит от манеры вождения.
2. Коробка передач – самый сложный и дорогостоящий узел во всей трансмиссии. Самая частая причина ее неисправности – несвоевременная замена трансмиссионной жидкости, которая во время работы постепенно деградирует и перестает выполнять свои функции, и вместо защиты механизма начинает с удвоенной силой его изнашивать. Признаками неисправности коробки являются шум при работе, в том числе при установке в нейтральное положение, нечеткое переключение передач или вообще невозможность их переключить, утечка масла из коробки.
3. Карданный вал – штука достаточно прочная, но там, где есть шарнир, есть и его износ. Проблемы с карданным шарниром проявляются скрипом и вибрацией во время движения.
4. Поломки главной передачи и дифференциала вызваны, как правило, двумя причинами: утечкой масла и неадекватными нагрузками. При недостаточном уровне смазки ускоряется выработка шестерен, в них появляются зазоры, а во всём механизме – вибрация. В свою очередь масло утекает через изношенные сальники. Механические неисправности проявляются шумом во время работы или характерным постукиванием в начале движения.
5. ШРУСы, несмотря на большую нагрузку, выходят из строя редко. Их главный враг – вода, которая попадает в механизм через порванные пыльники. Если владелец автомобиля следит за состоянием ходовой и вовремя меняет расходные материалы, он может никогда в жизни не узнать, как хрустит изношенный ШРУС. Если же пыльник порвался, это стопроцентная гарантия близкой замены шарнира, даже если с ним пока всё в порядке.

Признаки поломки трансмиссии

Диагностируется трансмиссия в принципе проще, чем двигатель, но в последнее время она настолько усложнена, что потребуется те же приёмы использования специальных сканеров, но механические поломки достаточно наглядны:

• отказы сцепления, которые проявляются в его пробуксовке или наоборот, передаче момента в выключенном состоянии;
• поломки полуосей и приводов, случающиеся при их сильной перегрузке;
• естественный износ подшипников, которых в трансмиссии очень много, проявляется как вой или хруст;
• крестовины карданов и шарниры равных угловых скоростей проявляют свой износ начиная с треска при больших углах поворота;
• механические коробки передач имеют синхронизаторы, которые по мере износа начинают препятствовать бесшумному переключению, после чего начинают «выпадать» передачи;
• гидроавтоматы при переключениях начинают выдавать толчки, как говорят, «пинаться», что становится первым сигналом к ремонту;
• главные передачи при начавшемся разрушении издают характерный вой;
• дифференциалы могут начать стучать при ускорении или хрустеть при срыве одного из колёс в скольжение;
• вариаторы просто отказывают при критическом износе ремня и конусов.

Основной причиной поломок почти у всех трансмиссий выступает злоупотребление максимальными режимами работы, это частые резкие разгоны, быстрое переключение и перегрев. Проблема усугубляется пренебрежением к регулярной замене масла. К сожалению, на это подталкивают и изготовители, слишком оптимистично формируя регламенты ТО.

Регулярной заменой масла на свежее и качественное можно довести срок службы трансмиссии до полного износа двигателя, а в отдельных случаях и до утилизации автомобиля в целом.

Зачем нужна коробка передач

Благодаря работе КПП, автомобиль имеет возможность двигаться в любом направлении с различной скоростью. По конструкции коробки передач разделяются на механизмы ступенчатого и бесступенчатого типа. В ступенчатых коробках передачи переключаются по ступеням, к данной категории относятся механические МКПП и роботизованные РКПП. Бесступенчатые – это коробки-вариаторы соответственно.

В автомобилях с МКПП водитель самостоятельно переводит специальный рычаг управления в нужное положение, чтобы выбрать заданную передачу. Механической коробкой проще управлять, т.к. она обладает простой надежной конструкцией. Данная модель коробки передач – наиболее распространенный вариант исполнения.

Немалой популярностью среди владельцев авто пользуются также коробки автомат. В АКПП гармонично сочетаются функции механической и роботизированной коробок. Благодаря электронной системе управления коробкой передач, появилось название – автоматическая трансмиссия. Водителю не приходится отвлекаться от ситуации на дороге, чтобы вручную переключать скорости. Электронное управление делает эту работу в автоматическом режиме на основании данных, полученных со специальных встроенных датчиков.

Типы трансмиссий

Существуют три основные компоновки трансмиссии: заднеприводная (или классическая), переднеприводная и полноприводная.

Задний привод

Устройство системы заднего привода

Трансмиссия заднеприводного автомобиля включает в себя:

• сцепление,
• коробку передач,
• карданную передачу,
• главную передачу,
• дифференциал,
• полуоси.

Сцепление позволяет на непродолжительное время отсоединить трансмиссию от двигателя и обеспечивает плавное включение трансмиссии при трогании автомобиля с места или при переключении передач.

Коробка передач служит для получения различных тяговых усилий на ведущих колесах путем изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для изменения направления вращения ведущих колес при движении задним ходом и для отключения трансмиссии от двигателя на длительное время.

Карданная передача позволяет передавать крутящий момент от выходного вала коробки передач к заднему мосту при изменяющемся (при движении автомобиля) угле между осями вала коробки передач и ведущего вала главной передачи.

Главная передача служит для того, чтобы передать крутящий момент под углом 90 градусов от карданного вала к полуосям, а также для уменьшения числа оборотов ведущих колес по отношению к числу оборотов карданного вала. Уменьшение частоты вращения механизмов трансмиссии после главной передачи приводит к увеличению крутящего момента и, соответственно, увеличивает силу тяги на колесах.

Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями на поворотах и неровной дороге. Две полуоси, связанные с дифференциалом через полуосевые шестерни, передают крутящий момент от дифференциала к правому и левому ведущим колесам. Дифференциалы, устанавливаемые между приводами колес ведущей оси, называют межколесными, между разными осями – межосевыми (в полноприводных трансмиссиях).

Передний привод

Устройство системы переднего привода

В автомобиле с приводом на передние колеса все агрегаты трансмиссии расположены под капотом машины и объединены в один большой узел агрегатов. Коробка передач содержит в себе еще и главную передачу с дифференциалом. Поэтому валы привода передних колес выходят непосредственно из картера коробки передач.

Трансмиссия переднеприводного автомобиля включает в себя:

• сцепление,
• коробку передач,
• главную передачу,
• дифференциал,
• валы привода передних колес.

Полный привод

Устройство системы полного привода

Полноприводные автомобили имеют большое разнообразие схем трансмиссий. Их можно условно разделить на три группы.

a. Полный привод, подключаемый водителем. В такой схеме трансмиссии обязательно есть раздаточная коробка, при этом на большинстве моделей нет межосевого дифференциала. Раздаточная коробка распределяет крутящий момент между передней и задней осями (мостами).

б. Полный привод, подключаемый автоматически. В большинстве таких трансмиссий постоянно ведущими являются передние колеса, а между осями вместо дифференциала установлена фрикционная муфта с электронным управлением или вискомуфта. Вискомуфта (вязкостная муфта) – передает крутящий момент при разных скоростях вращения частей ее корпуса за счет трения кремнийорганической жидкости между дисками. Вискомуфта может устанавливаться между осями или встраиваться в корпус дифференциала для его автоматической блокировки. Фрикционные муфты передают крутящий момент за счет трения при сжатии пакета дисков.

в. Постоянный полный привод. Автомобили с такой трансмиссией обязательно имеют межосевой дифференциал.

Передачу мощности к четырем колесам используют не только для повышения проходимости (у вседорожников), но и для лучшей реализации разгонных свойств автомобиля. Оба эффекта достигаются за счет перераспределения силы тяги – на каждом колесе она получается меньше, соответственно ниже вероятность их пробуксовки.

Зачем нужна коробка передач

Благодаря работе КПП, автомобиль имеет возможность двигаться в любом направлении с различной скоростью. По конструкции коробки передач разделяются на механизмы ступенчатого и бесступенчатого типа. В ступенчатых коробках передачи переключаются по ступеням, к данной категории относятся механические МКПП и роботизованные РКПП. Бесступенчатые – это коробки-вариаторы соответственно.

В автомобилях с МКПП водитель самостоятельно переводит специальный рычаг управления в нужное положение, чтобы выбрать заданную передачу. Механической коробкой проще управлять, т.к. она обладает простой надежной конструкцией. Данная модель коробки передач – наиболее распространенный вариант исполнения.

Немалой популярностью среди владельцев авто пользуются также коробки автомат. В АКПП гармонично сочетаются функции механической и роботизированной коробок. Благодаря электронной системе управления коробкой передач, появилось название – автоматическая трансмиссия. Водителю не приходится отвлекаться от ситуации на дороге, чтобы вручную переключать скорости. Электронное управление делает эту работу в автоматическом режиме на основании данных, полученных со специальных встроенных датчиков.

Среди недостатков АКПП можно отметить:

• невысокую динамику автомобиля при разгоне;
• завышенное потребление бензина;
• некоторые ограничения при буксировке.
• Функции ведущего моста

Специальный опорный механизм – ведущий мост объединяет колеса, расположенные на одной оси. На опоры ведущего, а также ведомого мостов также устанавливается рама транспортного средства. Через трансмиссию на ведущий мост подается момент кручения от двигателя внутреннего сгорания для обеспечения вращения колес.

Классификация трансмиссий

• Механические трансмиссии

  (простые и планетарные) в коробках передач содержат лишь шестеренчатые и фрикционные устройства. Преимущества их состоят в высоком коэффициенте полезного действия (КПД), компактности и малой массе, надежности в работе, относительной простоте в производстве и эксплуатации. Недостатком механической трансмиссии является ступенчатость изменения передаточных чисел, снижающая использование мощности двигателя, среднюю скорость и поворотливость машины. Большое время на переключение передач усложняет управление машиной.

Жесткая кинематическая связь двигателя с ведущими колесами повышает динамическую нагруженность двигателя и трансмиссии, снижает надежность и долговечность агрегатов.

Применение механических транисмиссий характерно для советского автомобиле- и танкостроения (простые механические — Т-55, Т-62; планетарные с гидросервоуправлением — Т-64, Т-72, Т-80).

• Гидромеханические трансмиссии

  Имеют гидромеханическую коробку передач, в состав которой входят гидродинамический преобразователь момента (гидротрансформатор, комплексная гидропередача) и механический редуктор. Преимущества этих трансмиссий состоят в автоматическом изменении крутящего момента в зависимости от внешних сопротивлений, возможности автоматизации переключения передач и облегчении управления, фильтрации крутильных колебаний и снижении пиковых нагрузок, действующих на агрегаты трансмиссии и двигатель, и в повышении вследствие этого надежности и долговечности поршневого двигателя и трансмиссии.

Основным недостатком этих трансмиссий является сравнительно низкий КПД из-за низкого КПД гидропередачи, что снижает запас хода танка. При КПД гидропередачи не ниже 0,8 диапазон изменения момента не более трех, что вынуждает иметь механический редуктор на три-пять передач, считая передачу заднего хода. Необходимо иметь специальную систему охлаждения и подпитки гидроагрегата, что увеличивает габариты МТО. Без специальных автологов или фрикционов не обеспечиваются торможение танка двигателем и пуск его с буксира.

Гидромеханические трансмиссии получили широкое распространение в западном танкостроении — М1 «Абрамс» (США), «Леопард-2» (ФРГ). В трансмиссиях этих танков использованы не только гидродинамические передачи в основном приводе, но и гидростатические (гидрообъемные) передачи в дополнительном приводе для осуществления поворота.

• Электромеханические трансмиссии

  Имеют электрические генераторы и тяговые электродвигатели и обеспечивают автоматическое изменение крутящего момента в соответствии с изменением сопротивления движению. Такие трансмиссии применялись на ЭКВ (СССР) и немецких машинах «Фердинанд» и «Мышонок». Отсутствие жёсткой кинематической связи между агрегатами электротрансмиссии расширяет возможности создания различных компоновочных схем. Крутящий момент сериесных электродвигателей изменяется обратно пропорционально частоте вращения, сохраняя почти постоянную мощность. Это свойство электротрансмиссий упрощает управление танком и повышает среднюю скорость за счёт более полного использования мощности двигателя.

Применению электротрансмиссий препятствовали сравнительно большие габариты и масса электрических машин. Однако успехи электротехнической промышленности открывают возможности создания малогабаритных электрических машин. Это делает перспективным применение на танках и особенно на военных гусеничных машинах, несущих энергоёмкое оборудование, электромеханических трансмиссий.

По типу коробки передач

За период развития автомобиля инженеры разработали несколько вариантов трансмиссии. Сегодня по способу передачи и изменения крутящего момента используется пять основных видов: механическая, гидромеханическая, гидравлическая, электромеханическая и автоматическая. А по типу привода бывают: переднеприводные, заднеприводные и полноприводные трансмиссии.

Гидромеханическая

Данная КПП состоит из механизма для передачи момента и специального преобразователя. Трансмиссии этого типа применяются в тракторах, железнодорожной технике, а также как вспомогательный регулятор поворота в танкостроении. Из-за применения такой системы значительно уменьшается КПД двигателя, но увеличивается эксплуатационный срок поршневого мотора.

Необходимость дополнительного питания трансмиссии и установки специальной системы охлаждения сильно увеличивает вес и габариты конструкции. Также гидромеханическая трансмиссия позволяет облегчить управление транспортным средством.

Гидравлическая трансмиссия

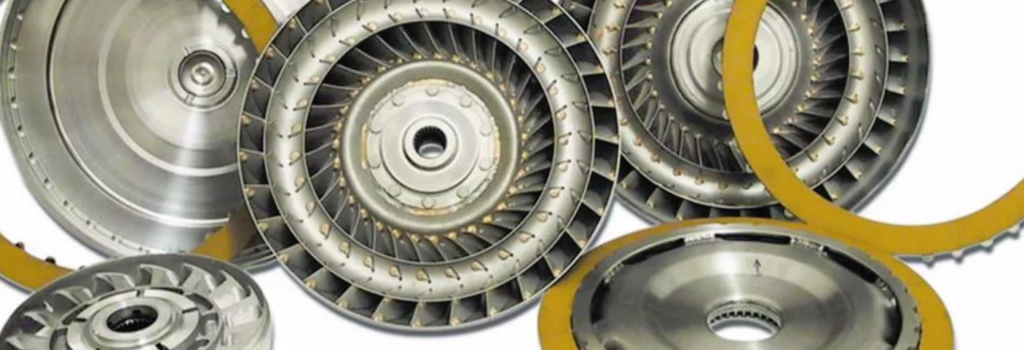

Вместо сухого трения механических МТ задействован гидротрансформатор. Для передачи крутящего момента применяются планетарные ряды, помогающие создать идеальные условия для реализации широкого спектра передаточных отношений. В том числе, такие решения не боятся сильной вибронагруженности.

Огромные преимущества решения:

• При переключениях передач не происходит разрыва потока мощности.
• Решение отлично обеспечивает передачу крутящегося момента.
• Для плавной работы с передачами не нужно прикладывать ударные усилия.

Но чтобы получить отдачу от агрегата с гидротрансформатором, приходится заботиться о монтаже своей гидромуфты для каждой передачи.

Гидростатическая трансмиссия

ГСТ передаёт энергию вращения от ДВС к колесу или шнеку через насос с помощью направления рабочей жидкости к гидромотору.  Решение чаще всего монтируется на транспорте, если важно обеспечить большое передаточное число. Главные объекты, где устанавливаются МТ такого типа – зерноуборочные комбайны, дорожно-строительные машины, бульдозеры.ГСТ не препятствует пробуксовке машин на вязких грунтах, а при движении вперед-назад легко обеспечить прямолинейность движения

Даже если отвал бульдозера максимально отпущен, то при медленном продвижении вперёд транспортное средство не глохнет. При работе на бульдозере это особенно ценно.

ГСТ не отличается высоким уровнем КПД, но ДВС у таких ТМ работает более экономично, если сравнивать с механической трансмиссией.

Электромеханическая

Основной элемент электромеханической трансмиссии – тяговый электромотор. Также в неё входят генератор электрического тока, электрическая система контроля и провода, которые соединяют все части конструкции. Стоит отметить, что нередко в таких конструкциях используется несколько электромоторов для увеличения мощности.Такая трансмиссия автомобиля не очень распространена из-за серьёзных недостатков. Это очень большой размер и масса, а также высокая стоимость.

Остальные виды трансмиссий очень редко используются в автомобилях. Тем не менее, специалисты постоянно исследуют возможности разных видов механизмов этого типа. Даже если учёным и инженерам удастся придумать перспективную конструкцию, для разработки технологии производства и модернизации производственных линий потребуются годы.

Трансмиссия механического типа

Среди автопроизводителей и потребителей наибольшей популярностью пользуются легковые машины, оснащенные механической трансмиссией. При передаче мощности от двигателя к ходовой части в трансмиссии данного вида участвуют шестерни с зубчатым зацеплением и фрикционные элементы. Благодаря этому, система обладает следующими преимуществами:

• высоким КПД;
• сравнительно небольшим весом;
• компактными габаритами;
• простотой обслуживания;
• надежностью.

Вариатор (бесступенчатая КПП)

Крутящий момент передается на мост автомобиля при помощи ремня (цепи). Передаточное отношение регулируется по мере изменения диаметра шкива, величина которого определяется усилием при нажатии педали акселератора.

Плюсы коробки-вариатора:

• Плавная смена скоростного режима;
• Отсутствие толчков или рывков при переключении передачи;
• Возможность использования на малолитражных двигателях.
• Минимальный расход топлива.

Из минусов можно отметить только дорогостоящее обслуживание и медленный разгон автомобиля

Также стоит помнить о мерах предосторожности:

• Старт с места должен быть плавным, без резких нажатий педали газа (для предупреждения буксировки);
• Буксировка тяжелых прицепов приводит к сокращению ресурса ремня;
• Не совместим с моторами большой мощности из-за ограничений крутящего момента.
