Датчик положения коленвала

Как проверить датчик коленвала

Для проверки состояния датчика коленвала используют:

• тестовые приборы (измерители сопротивления или диагностические сканеры);
• лабораторное оборудование, позволяющее определить индуктивность изделия;
• подручные инструменты (например, гаечный ключ или отвертку).

Проверка сопротивления датчика коленвала

Базовый способ основан на проверке целостности катушки тестовым прибором, переключенным в режим замера сопротивления. Необходимо разъединить штекер, подключить щупы к контактам и прозвонить цепь.

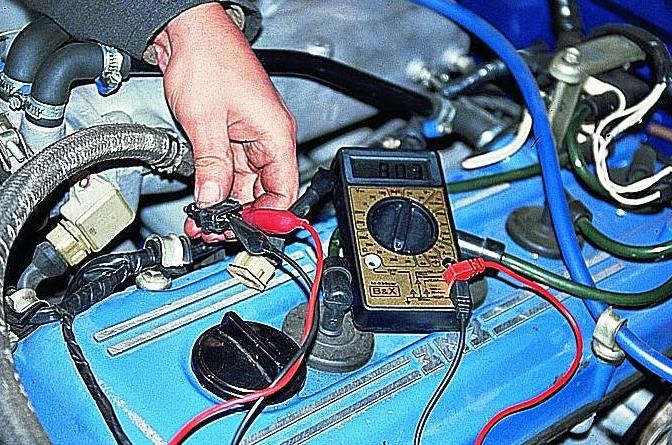

Проверка сопротивления датчика коленвала омметром.

Перед началом работы рекомендуется выяснить рабочие параметры датчика, при тестировании большинства моделей исправных сенсоров омметр покажет от 550 до 750 Ом. Если значение выше или ниже поля допуска, то датчик неисправен. Замер изоляции проводов должен отобразить значение около 0,5 МОм, что указывает на отсутствие пробоя.

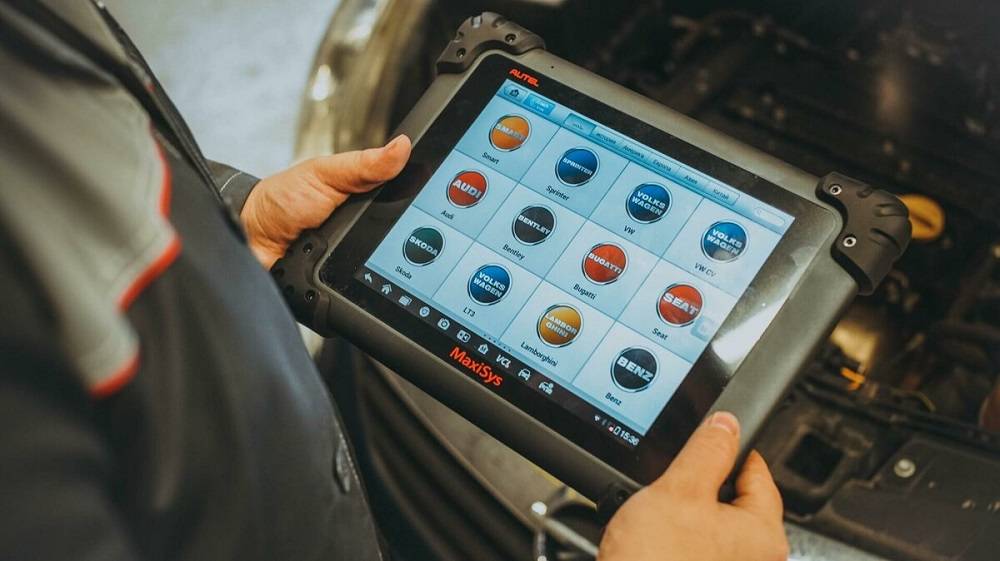

Чтение ошибки датчика коленвала диагностическим сканером

Перед тем как проверить датчик коленвала диагностическим оборудованием, необходимо найти разъем OBD-II. Штекер находится под кожухом панели приборов, в перчаточном ящике или под крышкой на центральной консоли.

Сканер прочитает память блоков управления и выведет на экран обнаруженные коды, расшифровка позволит определить причину неисправности.

Параметры индуктивности

… о диагностике датчика

В условиях лаборатории и на крупных станциях технического обслуживания датчики могут проверить при помощи измерителя индуктивности.

Изделие снимают с машины и устанавливают на стенд, имитирующий работу двигателя. Сенсор считается исправным при индуктивности в пределах от 200 до 400 мГн. Одновременно проводят замер сопротивления катушки, обрыв обмотки или пробой на корпус не допускаются.

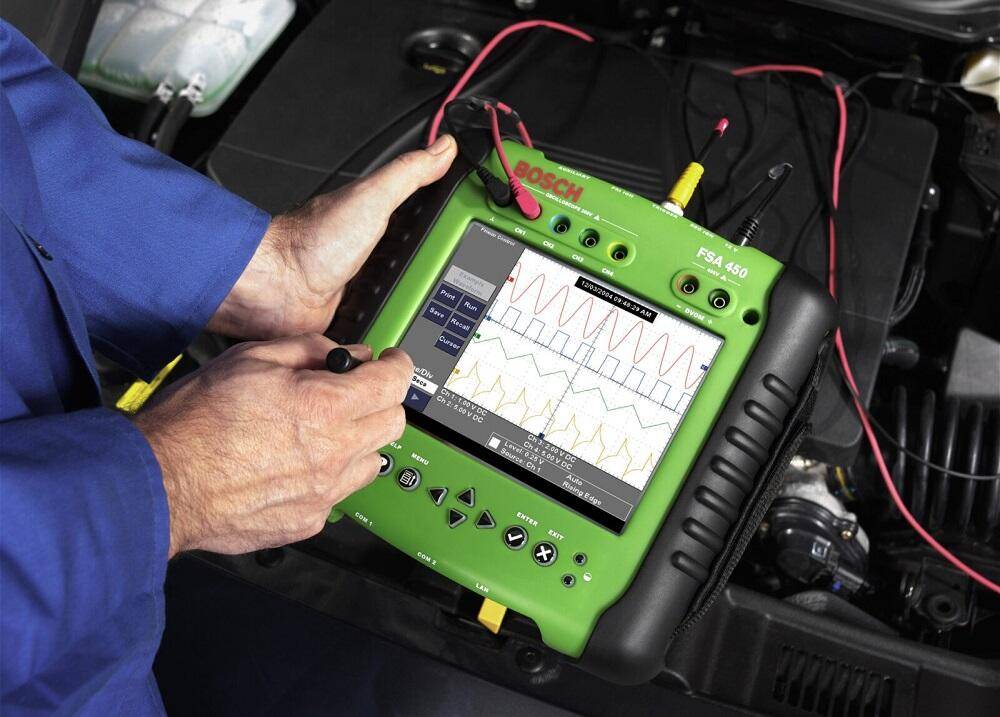

Проверка датчика коленвала с  помощью осциллографа

Для проверки с помощью осциллографа необходимо:

1. Установить прибор в моторном отсеке или на стойке рядом с автомобилем.
2. Подсоединить щупы к разъему датчика, не нарушая целостности изоляции и резинового уплотнителя.
3. Запустить двигатель, на экране осциллографа будет отображаться осциллограмма импульсов тока. Проверить работу сенсора при различных нагрузках и сравнить график с базовой кривой. Если обнаруживаются провалы или отклонения, то датчик считается неисправным и подлежит замене. Процедуру проводят в условиях сервисных центров, имеющих подобное оборудование. В бытовых условиях осциллограф используют редко.

Осциллограф поможет определить работоспособность ДПКВ.

Проверка мультиметром

Для проверки мультиметром необходимо выставить прибор в режим определения сопротивления. Датчик коленвала следует снять с двигателя или отключить кабель от бортовой сети автомобиля. Перед началом работы следует уточнить распиновку штекера, а затем подключить щупы.

Если параметр соответствует норме, то обмотка считается исправной. Для дополнительной проверки необходимо провести металлическим предметом около сердечника, имитируя вращение диска. Сопротивление будет изменяться, что является косвенным симптомом корректной работы сенсора положения коленвала.

Дополнительный тест предусматривает замер напряжения между выходами датчика. Тестовый прибор переключают в режим вольтметра и подсоединяют к колодке, а затем покручивают вал двигателя стартером. Исправный датчик покажет напряжение не менее 0,3 В (параметр зависит от производителя). В противном случае требуется проверка соединительной проводки или установка нового ДПКВ.

С помощью мультиметра измеряют сопротивление обмотки датчика коленвала.

Гаечным ключом

Для быстрой проверки можно использовать любой предмет из стали (например, гаечный ключ или отвертку). Следует вынуть датчик из посадочного гнезда, включить систему зажигания и несколько раз поднести инструмент к сердечнику. При каждом контакте будет слышно жужжание электрического топливного насоса, расположенного в баке. Для улучшения слышимости понадобится откинуть задний ряд сидений и слой ковролина, в некоторых случаях понадобится помощь второго человека.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Проверка датчика положения коленвала

Признаки неисправностей, которые были перечислены выше, не всегда говорят о поломке именно датчика коленвала. То же самое можно отнести и к проблемам с свечами зажигания, высоковольтными проводами и катушкой зажигания. По этой причине нужно понимать, как правильно проводить проверку контроллера.

Важно! При проверке ДКПВ можно либо удостовериться, либо усомниться в том, что неисправности связаны именно с ним.

Проверить датчик положения коленвала возможно несколькими способами.

Первый способ заключается в использовании гаечного ключа. Данный метод идеален, когда диагностику нужно провести в срочном порядке, а никаких подручных средств для этого рядом не имеется. Желательно, чтобы в этом помогал ещё один человек. Последовательность действий такова:

1. Открыть капот и открутить фиксирующий болт датчика.
2. Достать датчик и произвести его очистку.
3. Включить зажигание.
4. Снять подушку на втором ряду сидений.
5. К торцевой части датчика приложить гаечный ключ, причём не трогая фишку контакта.

В данный момент помощник должен слушать, включается ли бензонасос.

Данный способ проверки помогает спровоцировать индукционную катушку на начало работы, а также имитирует прохождения шкива. Контроллер должен постоянно реагировать на положение вала при постоянной реакции бензонасоса на прикладывание гаечного ключа. Если звука работы бензонасоса не слышно, то неисправность точно имеется.

Второй метод заключается в использовании осциллографа. Такую проверку возможно провести двумя путями.

Для данного способа датчик стоит вынуть и приложить к его контактам щупы осциллографа. От полярности ничего не зависит. После этого перед торцевой частью сенсора проводят каким-либо металлическим предметом. Для этого подойдёт также гаечный ключ. Катушка отреагирует на данный предмет, что будет видно на экране прибора.

Более точных результатов получится добиться при работающем движке. Для этого осциллограф потребуется подключить параллельно выводам датчика. Экран покажет амплитуду электромагнитного поля. Верхние и нижние её границы должны быть ровными и чёткими. Деления должны быть равными между собой. Если эти деления разные или границы размыты, то зубья маховика обломаны или стёрты, из-за этого сенсор может быть некорректным. В таком случае проблема связана не с датчиком, а с механической частью.

При третьем методе используется мультиметр. Такая проверка проводится при измерении сопротивления: ступенчатый переключатель устанавливают в нужное положение, датчик вытаскивают, а щупы мультиметра вставляют в контакты.

Диапазон сопротивления большей части датчиков составляет 500-700 Ом. Прибор же в это время устанавливают на 2000 Ом. Если показывается меньшее значение, то проблема состоит в нарушении изоляции обмотки катушки. Потребуется замена датчика. Если показания отсутствуют, то какое-либо место цепи оборвано и датчик не подлежит дальнейшей эксплуатации.

Четвёртый метод – использование диагностического сканера. Данное устройство используется людьми, которые более профессионально подходят к диагностике своего авто. С его помощью можно проверить работу не только датчика, но и значения других параметров движка.

Устройство потребуется вставить в штатный разъём, после чего оно самостоятельно свяжется с ЭБУ. Далее потребуется телефон, ноутбук или ПК, оснащённые Bluetooth или Wi-Fi. По этим сетям будет происходить сопряжение устройств. Для этого потребуется установка специальной программы. На экран будут выведены все имеющиеся ошибки. Среди них к проблемам с датчиком относятся P0336 и P0335.

Пятый способ заключается в использовании омметра. Данный прибор спокойно заменяет собой мультиметр. Мотор должен быть заглушённым. Потребуется снять электродатчик и прикоснуться выводами прибора к контактам в разъёме.

Устройство датчика коленвала и принцип работы

ДПКВ – это сенсор, считывающий с коленчатого вала электромагнитные импульсы для процессора ЭБУ. Последний принимает данные и, на основе анализа, настраивает искрообразование и подачу топлива в форсунки. В настоящий момент автомобили оснащаются 3 видами датчиков коленвала:

1. Оптические.
2. Индукционные.
3. Магнитные (на эффекте Холла).

Оптический сенсор работает на основе светодиодного луча, который каждый раз прерывается в момент прохождения контрольного зуба на венце маховика. Такая импульсная информация о частоте вращения к/в поступает на ЭБУ.

Индукционный ДПКВ работает в качестве электромагнитного сенсора. В основе устройства намагниченный стержень сердечника, помещённый в медную катушку. При каждом прохождении контрольной точки маховика напротив стержня, в катушке меняется напряжение, что и служит сигналом для ЭБУ.

Магнитный ДПКВ, разработанный на эффекте Эдвина Холла, улавливает изменение магнитного поля при прохождении метки на коленвале, в момент каждого оборота, и передаёт эти импульсы на процессор системы управления двигателем для настройки рабочих процессов (подача топлива, искрообразование).

Принцип работы датчика коленвала

Задача ДПКВ заключается в образовании индуктивных сигналов. Это делается тремя методами, их суть одна. Проходящие рядом с датчиком зубья шкива коленвала создают импульсы тока. Ориентируясь на это, прибор фиксирует каждый поворот вала и обеспечивает синхронизацию работы топливных форсунок и зажигания в системе.

Российские автомобили, на которых стоит индуктивный ДПКВ:

• «Гранта».
• «Калина».
• «Шевроле Нива».
• «Газель Бизнес».
• «Шевроле Лачетти».
• «Чери Амулет».
• «Ленд Ровер Фрилендер.
• «Дэу Матиз».
• «Фольксваген Кадди».
• ВАЗ 2110.
• ВАЗ 2111.
• ВАЗ 2112.
• ВАЗ 2115.
• ВАЗ 2107.
• Volvo.
• Nissan.

ДПКВ управляет и другими системами и механизмами, функционирование которых так или иначе зависит от положения и частоты вращения вала. В том числе от него зависит, как будет работать распредвал или коробка-автомат (АКПП).

Угловые импульсы возникают благодаря синхронной работе датчика и диска синхронизации. Последний устроен таким образом, чтобы передавать данные о скорости вращения и положении коленвала в конкретный момент времени. Как правило, применяются диски 60-2 (58 зубцов, пропуск в 2 зубца). Показатели работы коленвала измеряются благодаря отсутствующим зубцам.

Нарушение нормальной работы датчика положения коленвала

Электронный блок управления регулярно регистрирует состояние датчиков, в том числе и датчика положения коленвала. Ошибки в работе различных устройств нумеруются. Их можно увидеть:

• через специальную программу на ПК,
• на экране бортового компьютера,
• с помощью сканера,
• на панели вспышкой «Check» (актуально только для моделей автомобилей класса Евро-2).

Ошибки в работе датчика положения коленвала регистрируются под номером 053.

Основные неисправности

К основным неисправностям можно отнести:

• неправильный монтаж дисков;
• механические повреждения (сколы, трещины, потёртости) зубьев;
• неправильное расстояние между зубьями и самим устройством;
• полная неисправность электронного блока управления;
• чрезмерная влага;
• отклонение показателей сопротивления в цепи от оптимальных;
• потеря чувствительности прибора;
• обрыв проводов и жгутов;
• несоблюдение полярности проводов и т. д.

Это далеко не полный перечень возможных неисправностей. Он может изменяться в зависимости от модели автомобиля, типа устройства и других факторов.

Характер неисправности полностью определяет ремонтные работы

Именно поэтому важно проводить тщательную диагностику и выявлять причину сбоев в работе

Причины появления нарушений

Причин появления нарушений в работе датчика множество. Основными и наиболее часто встречающимися из них являются:

1. Повышенная температура двигателя при работе. Это происходит так: пока двигатель холодный, датчик успешно работает. Как только температура начинает превышать оптимальные показатели, работоспособность прибора значительно снижается. Это связано с тем, что при нагревании диаметр обмотки катушки индуктивности увеличивается, что может привести к обрыву тонких соединений.
2. Замыкания обмотки. В качестве защитного покрытия используется лаковая изоляция, которой покрывается обмотка катушка индуктивности. Но с течением времени корпус прибора подвергается коррозии, механическим повреждениям, чрезмерному скоплению влаги. Всё это и приводит к повреждению лаковой изоляции и, следовательно, замыканию обмотки.
3. Обрыв обмотки. В большинстве случаев эта причина так же вызвана коррозией корпуса прибора.

Последствия неправильной работы ДПКВ

Последствия неправильной работы ДПКВ тесно связаны с её признаками. В первую очередь, неисправности могут привести к повышенному расходу топлива. Кроме того, значительно снижается мощность двигателя, что сказывается на работе всего автомобиля. Обороты могут самостоятельно понижаться или набираться.

Но самым серьёзным последствием неправильной работы ДПКВ является то, что машина может попросту не заводиться.

Как проверить датчик коленвала самостоятельно?

Самостоятельно исследовать исправность ДПКВ можно при помощи:

• оммометра;
• осциллографа;
• комплексно, при помощи мультиметра, мегомметра, сетевого трансформатора.

Важно знать

Прежде чем заменять измерительный прибор, рекомендуется также выполнить комплексную компьютерную диагностику ДВС. Затем, провести внешний осмотр, исключив загрязнение или механические повреждения. И только после этого приступают к диагностике специальными приборами.

Проверка омметром

Прежде чем приступить к диагностике, глушат мотор и снимают датчик синхронизации.

Пошаговая инструкция исследования ДПКВ омметром в домашних условиях:

1. Поставить омметр в положение измерения сопротивления.
2. Определить степень сопротивления катушки индуктивности (дотронуться щупами тестера до выводов и прозвонить их).
3. Приемлемое значение от 500 до 700 Ом.

Использование осциллографа

Проверка датчика положения коленвала проводится при работающем двигателе.

Алгоритм действий с применением осциллографа:

1. Присоединить тестер к датчику синхронизации.
2. Запустить на бортовом компьютере программу, отслеживающую показания электронного устройства.
3. Провести металлическим предметом перед датчиком коленвала несколько раз.
4. Измерительный прибор исправен, если осциллограф реагирует на перемещение. Когда на экране ПК отсутствуют сигналы, то рекомендуется выполнить полномасштабную диагностику.

Осциллограмма ДПКВ

Комплексная проверка

Для ее проведения нужно иметь:

• мегаомметр;
• сетевой трансформатор;
• измеритель индуктивности;
• вольтметр (желательно цифровой).

Алгоритм действий:

1. Перед началом комплексного обследования датчик нужно снять с двигателя, тщательно промыть, просушить, после чего начать измерение. Оно проводится только при комнатной температуре, чтобы показатели были наиболее точными.
2. В первую очередь производят измерение индуктивности датчика (индуктивной катушки). Его рабочий числовой диапазон измерения должен находиться в пределах от 200 до 400 мГц. Если значение сильно отличается от указанного, то велика вероятность того, что датчик неисправен.
3. Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора.
4. Затем при помощи сетевого трансформатора производят размагничивание синхронизирующего диска.

Как система топлива получает сигнал от датчика?

Во время операции датчика бортовой компьютер (микроконтроллер внутри машины) определяет определенную позицию поршня в указанной точке каждого из цилиндров. Чтобы настроить работу с помощью датчика, процесс проходит в соответствии со следующей схемой:

• Коленчатый вал имеет специальную коробку передач, в которой 2 режима специально пропускаются.
• Во время движения коленчатого вала все режимы вблизи датчика DPCV и магнитное поле датчика DPCV значительно искажены.
• В результате импульсы, которые передаются на бортовую компьютерную базу данных, генерируются в катушке индукции. Отсутствующие 2 зуба являются запуск или нулевой точкой, благодаря которой компьютер указывает начальное положение вала.
• Внутри компьютера подсчитывается количество импульсов, отправленных измерителем, и определяет положение коленвала в любое время.
• Затем компьютер отправляет сигнал обратно на датчик, ответственный за топливный инжектор, который вводит топливо в систему зажигания.

Так что, если DPKV работает правильно, автомобиль будет работать с наивысшей эффективностью с самым низким расходом топлива.

https://youtube.com/watch?v=3TCcw73LZis

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

Диагностика датчика положения коленвала омметром

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Диагностика датчика положения коленвала омметром

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

• Модель мегаомметра;
• Специальный сетевой трансформатор расшифровки данных;
• Стандартный образец измерителя индуктивности;
• Обычный цифровой вольтметр.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Осциллограф

Этапы проверки работоспособности:

• Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
• Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
• Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
• При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
• Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

• В самой конструкции датчика;
• В элементе, задающий синхродиск;
• В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.

Функции и назначение

Принцип, по которому работает ДПКВ, сложностью не отличается. Датчику необходимо образовывать индуктивные сигналы. В тот момент, когда зубья колеса, вращающего коленчатый вал, минуют сердечник датчика, генерируются импульсы переменного тока. Иначе говоря, ДПКВ представляет собой электромагнитный датчик

В топливной системе он поддерживает синхронное выполнение работы топливных форсунок вместе с зажиганием. Автолюбителям важно знать, что это очень важная деталь, без которой не будет качественной работы топливной системы, а двигатель не будет заводиться

Сегодня большое количество разных ДПКВ, так как мировой автопарк представлен моделям транспортных средств с самыми различными характеристиками. Но вне зависимости от характеристик все датчики имеют основные функции, не разнящиеся от модели к модели: запуск двигателя или синхронизация форсунок мотора. Выполняет свою работу ДПКВ вместе с диском синхронизации, что позволяет генерировать специальные импульсы. Если датчик начинает неправильно выполнять свои функции, топливная система не может образовать необходимую для исправной работы ДВС топливно-воздушную смесь. Вследствие этого автомобиль практически полностью теряет свою производительность. Давайте попробуем подробнее разобрать механизм работы. В датчике генерируются импульсы, которые полностью соответствуют моменту движения зубцов около торцов детали. Максимальное значение перемены напряжения и частота последовательности импульсов будут прямо пропорциональна оборотам двигателя.
