Диагностика подвески автомобиля

Как самому проверить подвеску

Сразу отметим, что для проведения диагностики ходовой не требуется специального инструмента. Главное, получить доступ к нижней части автомобиля, снять защиту поддона двигателя для удобства (при ее наличии) и обеспечить качественное освещение (переносная лампа, мощный фонарик и т.д.). Также потребуется небольшая монтировка и, в некоторых случаях, домкрат.

Еще нужен подъемник или гараж с ямой, так как диагностика подвески без ямы или на эстакаде без вывешивания колес может быть исключительно поверхностной. По этой причине в рамках данной статьи мы не будем отдельно рассматривать, как проверить подвеску без ямы.

Передняя подвеска

Итак, диагностика ходовой части и передней подвески начинается с проверки верхних опор стоек

Поднимать автомобиль не следует, подвеска должна быть нагруженной Обращать внимание нужно на зазор между чашкой и кузовом. Если зазор большой (около 1.5 см), это указывает на необходимость замены верхних подушек

Также машину нужно раскачать Если кузов делает больше двух раскачиваний, в этом случае амортизаторы пришли в негодность и их нужно менять (помните, замена выполняется парой на одной оси). Дальше машину поднимают на подъемнике или на домкрате, после чего осматривают амортизаторы. Не должно быть видно явных подтеков или повреждений пыльников и штока. Далее нужно взяться за вывешенное колесо и покачать его вправо и влево, а также вверх и вниз. Если слышны стуки, это указывает на возможные проблемы с рулевой тягой или наконечником тяги. Чтобы точнее определить причину, нужно пригласить помощника, который возьмется за тягу в момент раскачивания колеса и определит место люфта. Также посторонние звуки при раскачке вверх и вниз укажут на износ шаровой опоры. Кстати, даже если стука нет, это еще не значит, что шаровая в норме. Ее также проверяют монтировкой. Как это сделать, рассмотрим ниже. Следующий шаг – вращать колесо, чтобы определить состояние ступичного подшипника. Появление гула или скрежета, постукивания при качении также говорят о проблемах с подшипником ступицы. Можно сильно раскрутить колесо и взяться за пружину. Вибрации на пружине также являются признаком неисправного подшипника. Дальше при помощи монтировки нужно проверить сайлентблоки рычагов. Оптимально выполнять проверку на подъемнике, так как на домкрате делать такую работу сложнее. Нужно двигать сайленты в продольном и в поперечном направлении, опираясь на подрамник. Всего сайлентблоков по паре на рычаг, сильный люфт укажет на необходимость замены сайлентблока. Теперь снова проверим шаровую опору. Если руками покачать рычаг возле опоры вверх и вниз, на износ укажет сильный люфт. Также можно вставить монтировку между кулаком и рычагом и покачать. Если все в норме, не должно быть замечено наличие люфта. Не лишним будет проверить и рулевую рейку. Для диагностики нужно взяться за тягу и расшатать ее вверх и вниз. Люфтов и стуков быть не должно

При этом важно помнить, что даже если стуков нет, с рейкой могут быть связаны скрытые проблемы. Так или иначе, люфт укажет на необходимость обязательного ремонта

Чтобы проверить стабилизатор поперечной устойчивости, обращать внимание нужно на его втулки

Для диагностики монтировку вставляют между подрамником и стабилизатором возле втулки и активно качают соединение. Также нужно осмотреть сами втулки. Изменение формы или явные дефекты укажут на то, что стабилизатор будет болтаться

Также важно проверить крепления стаба в рычагах. Для этого нужно монтировкой раскачать болты

В случае, когда есть люфт болтов, нужно менять крепежи. Завершает список проверка стоек стабилизатора. Если сломалась стойка, это однозначно замена. Если же поломки нет, меняют только втулки стоек стабилизатора. Завершает диагностику в рамках проверки передней подвески автомобиля нижняя подушка двигателя

Также важно уделить внимание осмотру других элементов конструкции, которые могут выходить из строя в зависимости от конкретной модели автомобиля. Важно, чтобы все резиновые части не имели разрывов и других дефектов, а также не ощущалось заметных люфтов и стуков

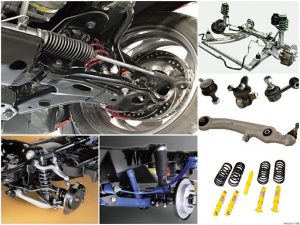

Передняя и задняя подвеска: конструкция

Если рассматривать самый распространенный тип подвески на авто начального и среднего класса, это независимая подвеска типа МакФерсон в передней части и полузависимая балка сзади. Конструктивно передняя подвеска данного типа включает в себя:

• подрамник
• нижний рычаг
• амортизационную стойку с пружиной
• поворотный кулак
• стабилизатор поперечной устойчивости

Также можно выделить большое количество более мелких деталей: шаровые опоры, стойки стабилизатора, втулки, сайлентблоки, опорные подшипники и т.д. Что касается задней подвески, наиболее распространена полузависимая задняя подвеска. Конструктивно это крепкая полузависимая балка, амортизаторы с пружинами, сайлентблоки балки.

Добавим, что в рамках данной статьи мы не будем уделять внимание сложным пневматическим и гидравлическим подвескам, а также многорычажным подвескам, так как для диагностики подобных решений требуется специальное оборудование, опыт и профессиональные навыки. Также низка вероятность того, что владельцы авто высокого класса с такими подвесками будут заниматься самостоятельной диагностикой

По этой причине остановимся на простой «народной» конструкции.

Также низка вероятность того, что владельцы авто высокого класса с такими подвесками будут заниматься самостоятельной диагностикой. По этой причине остановимся на простой «народной» конструкции.

Основные виды неисправностей подвески автомобиля

Существует несколько сигналов автомобиля, которые свидетельствуют о неисправности подвески. Такие как:

• При переезде ям, выбоин, через железнодорожные пути, переезд или другие неровности слышен металлический стук в составляющих элементах системы, наблюдается вибрация руля.
• Слышен скрежет или другой посторонний шум в подвеске во время движения машины.
• Транспортное средство раскачивает после наезда на неровность и просто при движении на ровной дороге.
• При торможении машина наклоняется вперед.

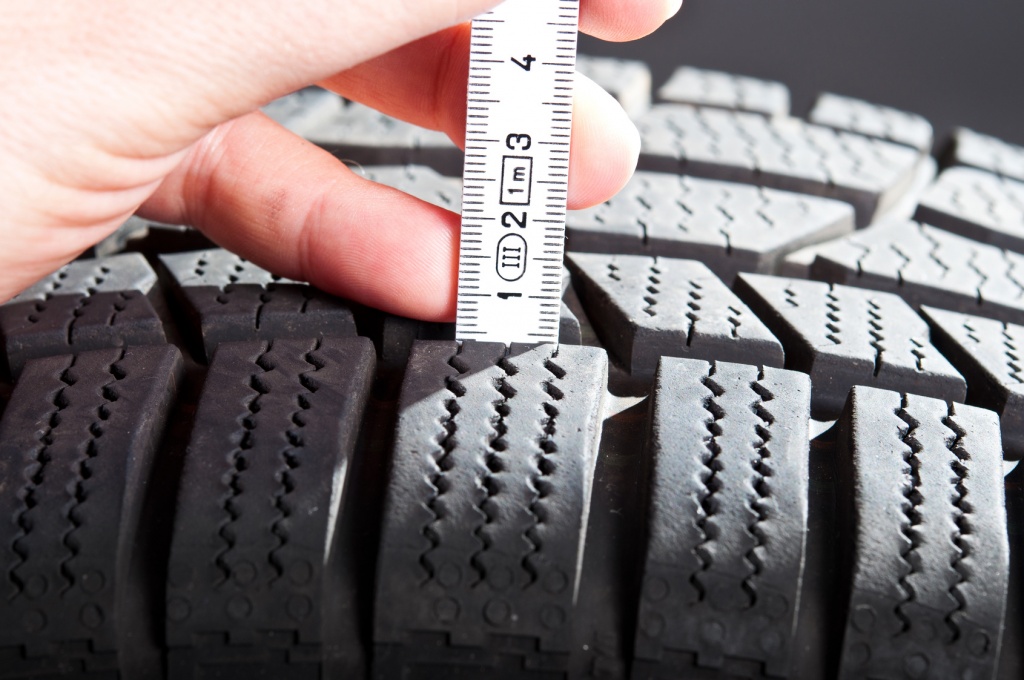

• Наблюдается чрезмерный, не равномерный износ покрышек.
• Авто плохо слушается управления, траектория движения нарушена.
• На поворотах ощущается сильный крен корпуса.

Любой из этих сигналов — это повод для безотлагательного визита в автосервис, ведь чем раньше будет устранена неисправность, тем дешевле обойдется ремонт и более безопасными станут ваши поездки.

К основным неисправностям подвески относятся:

1. нарушение развала-схождения колес;
2. деформация рычагов;
3. механические повреждения, износ или нарушение герметичности амортизатора;
4. износ резиновых уплотнителей;
5. ослабление или поломка пружины;
6. износ элементов крепления.

Когда необходима диагностика подвески автомобиля

Профессионалы в области автосервиса рекомендуют проходить диагностику подвески каждые полгода или год. Это поможет содержать данный узел автомобиля в исправном состоянии. Однако не следует ждать до следующего календарного срока тестирования, если машина проявляет нижеперечисленные признаки неисправностей:

• под днищем появился источник необъяснимого шума, скрежета;
• проезд «лежачих полицейских» и других неровностей сопровождается громкими звуками от подвески;
• после проезда препятствия автомобиль еще долго раскачивается;
• ускорение и замедление машины сопровождается «клеванием»;
• поворот автомобиля приводит к сильному наклону кузова;

Рекомендуемые товары

• качание корпуса даже при равномерной езде;
• при проезде прямого участка машину норовит утянуть в сторону;
• проезд неровностей сопровождается сильной отдачей в руль, его трудно поворачивать, или он отклоняется от нормального положения;
• о неисправности подвески свидетельствует также быстрый и неравномерный износ шин.

Каждый автолюбитель должен внимательно следить за работой своего автомобиля, обращать внимание на эти признаки неисправности подвески. При их появлении надо обратиться в автомастерскую за квалифицированным ремонтом.

Диагностика

Процедура диагностики подвески автомобиля, как и тюнинг старых машин отличается большим объемом работ, перебираются практически все составляющие ее детали:

• пружины;
• амортизаторы;
• подшипники;
• шарниры;
• пыльники;
• сайлентблоки;
• рулевые тяги;
• рулевые наконечники, рейка;
• стабилизаторы и т.д.

В процессе диагностики все детали и механизмы исследуются на наличие люфтов, механических повреждений, оценивается их остаточный ресурс и эффективность работы. Чаще всего выходят из строя амортизаторы, которые берут на себя одну из тяжелейших функций в работе подвески. Состояние амортизаторов проверяется: визуальным осмотром (они должны быть сухими, без маслянистых подтеков), раскачиванием авто (колебания должны динамично угасать), проверкой степени нагрева, осмотром на стенде, оценкой поведения авто в движении.

Первичная проверка амортизаторов

Состояние пыльников проверяется на ощупь, если присутствуют трещины в резине, значит, детали нужно заменить новыми. Шаровые опоры и сайлентблоки проверяются покачиванием вверх-вниз с помощью специального прибора — люфт-детектора или обычной монтировки. Хуже всего, если она свободно двигаются от руки.

Степень износа пружин проверяется высотой посадки кузова автомобиля. В случае плохого состояния пружин можно заказать изготовление автомобильных пружин у специалистов или же купить готовые изделия в магазине. О неисправности ШРУСа подскажет хруст, который будет слышен при движении с вывернутыми колесами.

Компьютерная диагностика

В автосервисах, как правило, используется компьютерная диагностика подвески автомобиля, которая проводится на специальном подъемнике со встроенной пневматической системой.

Эта система способна воздействовать на колеса автомобиля с таким же усилием как нагрузка при реальном движении по дороге. Стоит отметить, что диагностика с помощью компьютерной техники достаточно эффективна, но потекшее масло или треснутую резиновую вкладку электроника вряд ли заметит. К тому же, компьютерная проверка подойдет только современным автомобилям с электронной системой управления авто.

Тюнинг копейки — сделайте из машины конфетку!

Пользоваться правильно автоматической коробкой передач нужно учится. Наша статья поможет вам!

Как может помочь фотошоп в деле тюнинга автомобиля вы прочтете по http://avtopolza.ru/tyuning/kak-sdelat-tyuning-mashiny-bez-finansovyx-vlozhenij/ ссылке.

Производители рекомендуют проверять состояние автомобильной подвески каждые 10-12 тысяч пробега, особенно если был произведен тюнинг подвески машины. Диагностика этого узла позволит вовремя обнаружить даже самые незначительные поломки и отремонтировать их, предупредив тем самым капитальный ремонт ходовой. Кроме того, когда подвеска в идеальном состоянии — это высокий уровень безопасности вашей, пассажиров автомобиля и остальных участников дорожного движения.

Втулки и стойки стабилизаторов

Для проверки данных элементов ходовой части можно раскачать вдвоем с помощником кузов в поперечном направлении, взявшись за крышу с обеих сторон. Если при такой раскачке появляются стуки, то это может свидетельствовать о неисправностях.

Возникшие при раскачивании звуки немного сзади могут говорить о разболтанной выхлопной системе автомобиля.

Совершив эти простые действия, можно проверить основные элементы подвески современного автомобиля. Регулярная диагностика ходовой части авто своими руками доступна большинству автолюбителей.

Для этого не требуется обладать какими-то особенными навыками и умениями. При этом не понадобится использовать специальные инструменты, домкрат, смотровую яму или подъемник. Состояние подвески можно определить практически голыми руками.

По мнению специалистов по ремонту автомобилей, большое количество машин эксплуатируется с неисправностями разной степени. Несмотря на то, что автомобиль сильно кренится в поворотах, раскачивается после проезда дорожных неровностей, зачастую автомобилисты продолжают его эксплуатацию, не принимая радикальных мер для устранения источников проблемы, водители приспосабливаются к ухудшению функционирования ходовой части авто. При таких обстоятельствах серьезные проблемы могут возникнуть внезапно и стать причиной аварийной ситуации.

Мне нравитсяНе нравится

Подвеска автомобиля

Подвеска авто — это важная составляющая ходовой части, состоящая из группы узлов, предназначенных для соединения корпуса машины с колесами.

Несущий узел переднего колеса

Основные функции

• Удерживает автомобиль в горизонтальном положении;
• Поддерживает необходимый дорожный просвет (в том числе и после того, как сделано занижение авто);
• Обеспечивает контакт колес машины с дорожным покрытием и устойчивость во время торможения;
• Смягчает удары при движении по неровной дороге, равномерно распределяя нагрузку на ведущие механизмы;
• Контролирует равновесие автомобиля на поворотах;
• Поддерживает правильный угол расположения шин, способствуя тем самым уменьшению их износа;

Устройство и виды

Строение подвески автомобиля представляет собой соединение направляющих (стойки, рычаги, шаровые опоры, шарниры), упругих (рессоры, пружины, пневматические камеры, торсионы) и гасящих колебание элементов (амортизаторы).

Принципиальная схема несущей конструкции

Согласно конструкции направляющих элементов подвески подразделяются на два виды: зависимые и независимые. В зависимой — колеса, расположенные на одной оси, связаны жесткой балкой, соответственно, одно колесо зависит от другого.

В независимой подвеске каждое колесо имеет свой направляющий механизм, поэтому оба колеса могут перемещаться независимо друг от друга. Основными и самыми распространенными типами независимой подвески являются: двухрычажная, многорычажная и подвеска типа Мак-Ферсон (McPherson).

Большинство современных автомобилей, в том числе и легковые машины с полным приводом, оборудованы независимыми системами, потому что они более надежные и более комфортные.

Виды диагностики

В зависимости от применяемого оборудования различают виды диагностики автомобильной подвески.

Акустическая

Проводится после осмотра на люфт-детекторе (либо ручной проверки), если не выявлены проблемы. Для ее проведения необходимо приобрести прибор, который состоит из нескольких датчиков и блока управления. На полный осмотр потребуется около четырех часов.

Процедура выглядит следующим образом:

1. К разным элементам авто прикрепляют датчики, считывающие звуковые колебания и передающие их на блок управления.
2. При прохождении неровностей дороги возникают шумы, нехарактерные для ходовой в рабочем состоянии.

Представитель автосервиса попеременно включает и отключает датчики, определяя источник проблемы.

Электронная

Этот вид диагностики применяется только для современных автомобилей и заключается в подключении компьютера к электронному блоку управления транспортного средства. При наличии неисправности в элементах ходовой датчики просигнализируют об этом, и в «мозгах» авто пропишется ошибка. После определения дефекта мастеру будет проще узнать, в каком узле произошла поломка, и он сможет зрительно оценить масштаб проблемы.

Вибродиагностика

Вибростенд представляет собой платформу, что раскачивается в разные стороны, имитирует движение по неровному дорожному покрытию с целью выявить дефекты ходовой. Датчики передают информацию о работе подвески в компьютер, который указывает на наличие или отсутствие неисправности. Специальная программа сравнивает полученные данные со стандартными для конкретной марки автомобиля и анализирует степень отклонения параметров от установленных заводом-изготовителем. На станции технического обслуживания допускается вибродинамическая проверка подвески только современных авто, продиагностировать машины «в возрасте» не получится.

Убитая подвеска автомобиля

Диагностика на вибростенде может выдавать неправильные результаты. В большинстве случаев это связано не с дефектом оборудования, а с квалификацией мастера, который не может правильно идентифицировать неисправность.

Назначение и основные элементы подвески

Колесная подвеска была создана гораздо раньше самого автомобиля. Изначально она использовалась на конных экипажах, которые предназначались для комфортной езды на длинные расстояния. На них было установлено не менее 4 колес, из-за этого конструкторы обязаны были беспокоиться о том, как обеспечить вертикальное перемещение колес относительно кузова

Это было особенно важно для езды по неровным дорогам. Первые конструкции подвесок были созданы именно в этот период

Позднее, почти без каких-либо изменений, они использовались и в первых машинах, которые как раз уже начали появляться на рынке. Скорость этих автомобилей могла едва доходить до 30 км/час. Но с развитием отрасли необходимо было пересмотреть подход к конструкциям подвесок

Первые конструкции подвесок были созданы именно в этот период. Позднее, почти без каких-либо изменений, они использовались и в первых машинах, которые как раз уже начали появляться на рынке. Скорость этих автомобилей могла едва доходить до 30 км/час. Но с развитием отрасли необходимо было пересмотреть подход к конструкциям подвесок.

Изначально подвеску воспринимали лишь как средство достижения максимально комфортной езды, но автомобили становились все быстрее, и акцент сместился на качество управляемости. В 20-е годы прошлого века появилась новая система организации автомобиля: создавалась независимая система подвески для передних, а впоследствии и для задних колес.

Сегодня в секторе легковых автомобилей возможна установка независимой подвески только для передних колес. Она может сочетаться с независимой, полунезависимой и зависимой системой задних. Хотя уже существует большое количество схем, все они объединены общими составляющими. Там есть:

• направляющие элементы, которые обеспечивают заданную траекторию перемещения колес относительно кузова;
• упругие элементы, отвечающие за необходимое усилие перемещения колес;
• элементы, цель которых – гашение колебаний.

Направляющие элементы: рычаги, стойки, шаровые опоры и резинометаллические шарниры.

Упругие элементы: пружины, рессоры, торсионы и пневматические камеры.

Элементы, отвечающие за гашение колебаний: различные амортизаторы.

Та классификация, что мы привели, относительно условна, ведь в различного рода подвесках некоторые детали вполне могут выполнять несколько функций одновременно.

Например, рессора. Изначально она использовалась еще в каретах. Рессора помогала снять интенсивность колебаний за счет взаимного трения ее листов. Кроме этого, участки рессор с несимметричной формой служили и рычагами.

Благодаря своей функциональности рессоры начали использоваться повсеместно. Подобная классификация ключевых элементов дает четкое понимание зависимости характеристик рессоры от замены какой-либо вышеупомянутой детали. Например, положение колес зависит от направляющих деталей, жесткость устройства подвески связана с упругими элементами, а эффективность гашения колебаний обеспечивается амортизаторами.

Как самому проверить подвеску

Компьютерная диагностика подвески автомобиля проводится на СТО с помощью специализированного оборудования. Так удается точно выявить причину неисправности. Но провести предварительную диагностику автомобилист может самостоятельно. Для этого достаточно стандартного набора инструментов.

Когда проводить диагностику

Владелец авто самостоятельно определяет необходимость диагностики по следующим признакам:

1. Наличие посторонних шумов при движении. Это может быть свист, скрип, гул и т. д.
2. Увеличение тормозного пути.
3. Неравномерный износ покрышек.
4. Увеличение люфта рулевого колеса.
5. Заметное уменьшение расстояния между баллонами и колесными арками.
6. Отсутствие устойчивости при перемещении по ровному асфальтовому покрытию.
7. Самопроизвольный уход машины в сторону при прямолинейном движении.
8. Сильный крен кузова при выполнении маневров.
9. Перекос кузова на одну сторону.

Передняя подвеска

Для проверки потребуются смотровая яма и эстакада. Перед работой следует исключить самопроизвольное прокатывание автомобиля. Для этого под колеса устанавливают противооткатные устройства. При проверке передней подвески башмаки устанавливают под задние колеса автомобиля.

На начальном этапе проводят визуальный осмотр. Автомобиль устанавливают на яму или эстакаду и осматривают детали на предмет повреждений

Обращают внимание на целостность пыльников и эластичных элементов. Резиновые комплектующие с трещинами или порывами подлежат замене

Блеск на металлических поверхностях и наличие вмятин свидетельствует о соприкосновении или трении деталей.

Диагностика осуществляется следующим образом:

1. Сайлентблоки. Проверяют целостность резиновой подушки. Для точного определения состояния детали надавливают на рычаг. При смещении рычага в сторону на эластичной подушке сайлентблока не должны появляться трещины.
2. Ступичные подшипники. Поднимают переднее колесо над поверхностью. Вращают ступицу по ходу и против хода движения. При возникновении посторонних звуков требуется замена подшипников. Это может быть свист, скрип и т. д.
3. Люфт подшипников. Шатают колесо за верхнюю и нижнюю часть. Стук при такой проверке свидетельствует о люфте в ступичных подшипниках или шаровых опорах. Чтобы точно определить неисправность, нажимают на педаль тормоза. При люфте подшипников стук прекратится.
4. Рулевые тяги и наконечники. Поднимают переднее колесо и расшатывают его за боковые части. При наличии стука осматривают тяги и наконечники. Изношенные изделия подлежат замене.
5. Шаровая опора или поворотные кулаки. Поднимают баллон на 50-70 мм над поверхностью. Упираясь в покрытие, воздействуют на нижнюю часть покрышки. Поломка шаровых опор характеризуется стуком.
6. Шарниры равных угловых скоростей (ШРУСы). Для проверки не требуется специализированное оборудование. Необходимо проехать на автомобиле с вывернутыми колесами в одну и другую сторону. Вышедший из строя ШРУС будет издавать хруст.
7. Рычаги. Проводят визуальный осмотр рычагов на предмет повреждений или вмятин.
8. Амортизаторы. При диагностике передней подвески для проверки амортизаторов устанавливают автомобиль на ровную площадку. После этого раскачивают кузов. После отпускания корпус не должен продолжать колебания в вертикальной плоскости.
9. Пружины или рессоры. Проверяют целостность пружинящих элементов. Наличие следов износа требует замены.
10. Стабилизатор. Наличие зазора между стабилизатором и его втулками свидетельствует о сильном износе.

Как проверить подвеску на задней оси

Диагностику элементов задней подвески автомобиля осуществляют в аналогичном порядке. На моделях с задним или полным приводом необходима проверка следующих элементов:

1. Задний мост. Узел проверяют на герметичность, визуально осматривая места крепления редуктора. Проверяют работоспособность дыхательного клапана. Его поломка приводит к возникновению избыточного давления в картере редуктора. При этом нарушается целостность уплотнительных элементов.
2. Редуктор. Осматривают место крепления фланца. Наличие подтеков свидетельствует об утечке жидкости.
3. Реактивные тяги. Раскачивают заднее колесо по направлению движения. При этом осматривают место крепления реактивных тяг. При поломке будет заметен люфт.

Вышедшие из строя детали заменяют новыми. Это можно сделать самостоятельно или обратиться на станцию технического обслуживания.

Как проверить ходовую самостоятельно

Диагностика подвески автомобиля призвана выявить проблему с несколькими узлами. Это рулевой редуктор, рычаги и втулки, шаровые опоры, амортизаторы, стабилизатор и другие элементы.

Проверка сайлентблока аммортизатора

Чтобы самостоятельно проверить ходовую, надо подготовить следующие инструменты: мощная лампа, жидкость ВД-40, регулировочный ключ.

Для начала рекомендуется диагностировать подвеску в движении.

1. Если неисправен рулевой редуктор, то при повороте руля влево/вправо возможен неприятный скрип, а также стук, производимый комбинацией ролик-червяк.
2. Износ демпфирующих узлов выдаст себя на неровной дороге. Можно проехать по «лежачим полицейским», тогда явно будет слышен скрип с поврежденной стороны. Исправить проблему удастся затяжкой болтов, крепежных гаек.
3. При неисправностях пружин (поломках, износе) начальную диагностику самостоятельно проводят на кочках, неровной дороге. Обычно данный элемент стучит из-за неправильной инсталляции, если до этого был осуществлен ремонт или замена. Чтобы исправить проблему, придется заново разобрать подвеску автомобиля, а затем установить деталь правильно.
4. Глухой звук подвески также возможен из-за стабилизатора поперечной устойчивости. Диагностику на слух в этом случае не проводят (как и было сказано выше, выявляется по крену машины).

Элементы тормоза тоже относятся к ходовой части (подвески) авто. Изношенные накладки всегда посвистывают при наборе машиной скорости, а при плавном торможении звук исчезает. Это указывает на частичную выработку башмаков. Но если при нажатии педали слышен громкий неприятный писк — колодки надо срочно менять и есть риск повредить уже диск. Одновременно с этим на приборной консоли загорается восклицательный знак.

Тормозные колодки

Дальше проверка делается на яме, в следующем порядке:

• поставьте машину, заглушите двигатель;
• возьмитесь рукой за сошку редуктора, покачайте ее вверх/вниз;
• наличие люфта, стука укажет на слабые крепления или износ — надо устранить сам шум, закручивая регулировочный винт (скрип удастся устранить жидкостью ВД-40, которую брызгают на рулевой вал там, где он выходит из моторного отсека);
• покачайте треугольный рычаг (маятник передней подвески, вилочку) — при обнаружении люфта, подтяните или замените втулки (в крайнем случае, весь рычаг);

Диагностика маятника подвески

возьмитесь рукой за стабилизатор, покачайте его вверх/вниз — наличие люфта укажет на износ боковых втулок или средних (в первом случае заменяют сайленты, во втором — лучше поменять весь стабилизатор в сборе).

Как самому проверить подвеску автомобиля, если сомнения вызвали амортизаторы? Если из амортизатора вытекает масло, что легко обнаружить по подтекам и налипшей грязи, то ремонт уже не поможет. Надо заменить элемент, причем в паре — левый/правый передка или задней части автомобиля.
