Что такое ДМРВ в автомобиле

Проверка с помощью мототестера (осциллографом)

Как правило, такая проверка выполняется на специализированных автосервисах так как требует подготовки.

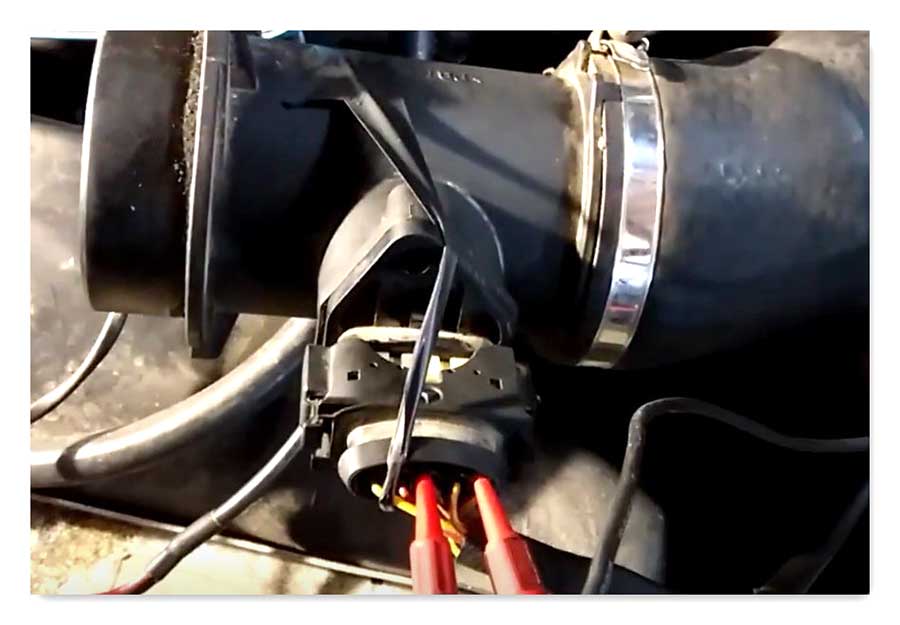

Мототестер подключается к датчику и запускается двигатель. Подключение происходит или напрямую или через специальные переходники (у каждой марки авто разъемы могут быть разные). Все данные выводятся на ноутбук.

Параметры, которые проверяются (могут отличаться на разных моделях авто):

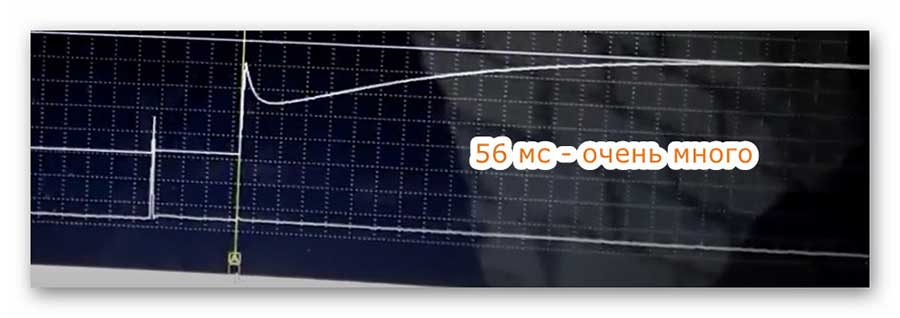

Время переходного сигнального напряжения, с момента, когда оно подалось после включения зажигания и до момента, когда, стабилизируясь переходит в норму. К примеру, показатель около 1 мс считается нормой, а 6 мс нет.

Расход воздуха на разных режимах работы двигателя. На холостом ходу это от 3 до 5 грамм в секунду. Опорное напряжение датчика – 5V.

Принцип работы

Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.

Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.

Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.

Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.

Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.

Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.

Советы по уходу и обслуживанию ДМРВ автомобиля

Рекомендации для продления службы датчиков расхода воздуха:

• регулярная замена, очистка воздушного фильтра. Иначе возникает высокий риск перегрева, при котором прибор будет выдавать некорректные данные;
• избегать частого перегрева мотора, следить за корректностью работы системы охлаждения, за ее функционированием в штатном режиме, без значительных перегрузок;
• если проводится чистка внутренних частей расходомера, то надо выполнять процедуру предельно аккуратно, надо учесть, что даже после более или менее щадящих нескольких таких процедур на элементах могут возникнуть заметные повреждения.

Ремонт и замена

Этапы замены: открывают капут, окидывают клемму с аккумулятора (этого можно и не делать, но рекомендовано для безопасности), снимают воздуховод, откручивают крепления, отщелкивают фишку кабеля, вынимают старый и вставляют новый ДМРВ.

Если в памяти ЭБУ были ошибки, то надо ее очистить диагностическим тестером или с приборной панели, если в автомобиле есть такая функция, иначе некоторое время может высвечиваться Check Engine при рабочем изделии.

Основательный ремонт целесообразен, только если есть запасные части к ДМРВ от аналогичной его модели. То есть невозможно и нецелесообразно чинить чувствительные элементы и прочие детали — максимум, что можно сделать, если позволяет конструкция, заменить их, заполучив таковые от б/у изделий на сервисах, разборках и так далее. Но зачастую даже такая процедура невозможная, так как конструкция прибора делает сложным обновление отдельных ее частей.

Ремонт возможен, только если касается несложных повреждений:

• поврежден кабель, воздуховод, фишка с контактами — их меняют;
• корпус после промывки можно дополнительно загерметизировать герметиками, поменять уплотнители.

Но в большинстве случаев починка состоит в очистке датчика. Опишем один из вариантов процедуры:

1. Открутить саморезы крепления (кронштейна) ДМРВ. Как правило, они нестандартного типоразмера, поэтому можно применить пассатижи и заменить их на обычные (например, 4.9×20) под крестообразную отвертку для удобства будущих таких операций.
2. Отсоединяем воздуховод, снимаем прибор;
3. Готовим приспособление для мойки — подойдет аэрозольный очиститель для карбюраторов, но лучше специальный очиститель именно для ДМРВ (на фото ниже).
4. Конец помещают в верхний канал измерительного (сенситивного) элемента на 10 мм.
5. Промывка: нажимают на баллончик на 2–3 сек., через несколько секунд — еще раз, обычно больше не требуется, чрезмерное количество нагрузок не желательное. Если промывка делается на разобранном приборе, то трубку надо держать на некотором удалении от чувствительного элемента, чтобы уменьшить силу струи.

Для некоторых типов приборов крайне нежелательно применять тампоны, вату, кисточки и даже сжатый воздух, так как обычно средства с ним создают намного больший напор, чем при описанной выше промывке. Уровень допустимости применения перечисленных средств можно выразить так:

• для механических устройств можно, с разумными усилиями;
• для проволочных можно, но с оговорками: некоторые специалисты крайне не рекомендуют, но допускают при особой аккуратности;
• для пленочных запрещается, для них — только промывка, как описано выше, она же всегда рекомендована для всех типов ДМРВ.

То есть силовое воздействие на пленочный резистор, чувствительную часть должно быть близким к нулю. Ветошь, вату, кисточки можно применять лишь к нечувствительным, рабочим частям, таким как сам корпус, контакты.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

• ветошь;
• набор гаечных ключей;
• очистительное средство;
• отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

1. WD-40. Универсальное средство, использующееся в том числе для чистки.
2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
3. Спирт.
4. Средство для очистки карбюраторных двигателей.
5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух

Важно, чтобы в составе очистительного средства не было ацетона или эфира

Изображение	Шаг
	Пользователь должен снять подведенный к датчику шланг, для этого гаечным ключом выкручиваются винты крепления устройства к корпусу воздухофильтра. Алгоритм демонтажа может отличаться в зависимости от конструктивных особенностей авто.
	Производится снятие датчика с патрубка и его извлечение из места установка. Для демонтажа на автомобилях ВАЗ пользователю необходим ключ звездочка необходимого размера. Чтобы снять расходомер, пользователю надо открутить саморезы, фиксирующие его.
	Производится очистка регулятора, красными стрелками указаны места, которые надо обработать средством. Внутри датчика находится пленка, на которой располагаются сами регуляторы, сделанные в виде проволоки. Фиксация элементов осуществляется посредством специальной смолы. Пользователь должен очистительным средством обработать чувствительный элемент, после чего несколько минут подождать, пока средство не высохнет. Процедура очистки может быть выполнена несколько раз в зависимости от загрязнений. Для более быстрого высыхания возможно использование компрессора.

К чему приводит неисправность?

Нельзя сказать, что повреждение расходомера сразу же приведет к критическим последствиям, но если проблема игнорируется, долгосрочная операция двигателя с неправильно сформированным топливно-воздушным смесью приведет к быстрому потреблению элементов группы поршней цилиндров. И при добавлении нескольких факторов детонации могут быть добавлены к двигателю и даже его «тонущиеся».

Например, если двигатель работает на богатой смеси, двигатель быстро перегревается в результате масляной конденсации.

Поврежденный датчик MAF из-за ухудшения чистоты выхлопной выхлопки также влияет на снижение жизненного катализатора, фильтра для твердых частиц и обычно выхлопной системы.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

• на панели приборов появляется надпись Check Engine;
• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо , очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

• ДМРВ не подключен;

  Отсоединенный разъем датчика

• обрыв в цепи подключения датчика;
• оборвалась масса в цепи, появилось окисление;
• оборвались сигнальные провода или неправильно подключены;
• неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим приборам.

Основными типами, которые используются в автомобилях, являются:

• Кинематографический с аналоговыми и цифровыми сигналами.
• Аналоговый (резьбовой) провод.
• Частота ДМРВ. Они уже ставят на большинство современных автомобилей, сходящих с конвейера.

Измерители с трубкой Пито (пластинчатого типа) не принимаются во внимание из-за устаревшей конструкции. Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге). Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси

Подробнее

Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее

Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге). Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее.

Проволочные ДМРВ

Они используются в большинстве современных автомобилей. В таких устройствах ключевую роль играют терморезисторы — два вольфрамовых или платиновых волокна диаметром 0,07 мм, на которые подается напряжение определенной силы тока, в результате чего они нагреваются, а также термистор. (датчик температуры), но он не везде предусмотрен.

Одна нить накала закрывается от потока воздуха, а другая при открытом дросселе, наоборот, продувается и активно охлаждается.

Чтобы выровнять температурные показания термисторов, на открытую нить накала подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями накала, интенсивность их охлаждения и на основании этого рассчитывает объем поступающего воздуха и уже, соответственно, рассчитывает необходимое количество топлива, подаваемого в цилиндры.

У проводных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Чтобы решить первую проблему, конструкторы разработали режим самоочистки. Обеспечивает кратковременный (чтобы не разряжать аккумулятор) нагрев нити до температуры 1000-1100С при выключенном двигателе. При такой температуре сгорают все отложения.

Когда термисторы изношены, датчик заменяют.

Пленочные расходометры

Конструктивно эти датчики отличаются от первых, хотя принцип их действия во многом такой же.

Вместо чувствительного термистора пряжи здесь монтируется керамический нагревательный элемент с напыленной на него платиной или полупроводниковая фольга.

Расположение пленочного устройства остается неизменным, а сам керамический элемент имеет несколько слоев-резисторов, каждый из которых выполняет свою функцию: датчик температуры, нагревательное устройство, два терморезистора.

Важное преимущество такого датчика заключается в том, что он измеряет температуру не только входящий воздух, но и отражающий от него. Кроме того, устройство менее подвержено загрязнению. Стоит отметить, что в современных устройствах выходной сигнал U отправляется не только в аналоговом режиме, но и в цифровом режиме, который ускоряет обработку данных

Стоит отметить, что в современных устройствах выходной сигнал U отправляется не только в аналоговом режиме, но и в цифровом режиме, который ускоряет обработку данных.

Частотный ДМРВ

General Motors был установлен на первом ВАЗ 2109 и работал вместе с ECU 4 января. Характеризуется надежностью и длительным сроком службы.

Принцип эксплуатации не основан на изменении постоянного напряжения, но с изменением частоты переменного выходного сигнала напряжения U. Когда частота высокая — это означает высокая скорость потока, низкая частота — низкая скорость потока воздуха Отказ

Основным преимуществом частотного расходомера является стабильная передача данных в ECU в случае падения напряжения в цепи (плохой контакт, окисление и т.д.).

Представьте, что контакты в суставах окисляются. Тогда выходной сигнал 1,02В будет уменьшаться и, например, на 0,9 В придет к контроллеру. Это не критично, но это повлияет на расход топлива вверх.

В датчике частоты скачки напряжения не влияют на работу ECU. Окисление контактов не будет изменяться каким-либо образом сигнал частоты сигнала, то есть 100% выходных данных достигнет приемника или ECU.

Принцип работы и виды

Действие контроллера зависит от его разновидности, сегодня различают три типа устройств:

• проволочные;
• пленочные.

Проволочные

Проволочный тип расходомера

Ранее этот тип устройств повсеместно устанавливался на все транспортные средства российского производства. Его особенность заключается в использовании дополнительных элементов в конструкции.

Речь идет о:

• кольце и держателе для него;
• устройстве для регулирования СО;
• платиновой проволоки;
• резисторном элементе для термокомпенсации.

Принцип действия такого механизма основан на термоанемометрическом методе. Здесь терморезисторный элемент нагревается посредством тока, который через него идет, поэтому он монтируется в месте, где проходит поток воздуха. В результате его воздействия происходит изменение теплоотдачи, а также величины сопротивления. Это дает возможность определить необходимый объем воздуха в соответствии со специальной формулой Кинга.

Когда скорость потока через устройство приближается к нулю, происходит нагрев проволочного сопротивления до соответствующей температуры. Это позволяет мосту удерживаться в определенном состоянии. При усилении потока воздуха терморезисторный элемент охлаждается, из-за чего меняется величина внутреннего сопротивления. Соответственно, в мостовой схеме происходит нарушение равновесия. Это приводит к образованию тока на выходе усилительного устройства, который частично проходит через термокомпенсатор.

Данный процесс дает возможность расчета необходимого объема воздушной смеси с учетом проходящего напряжения через мост. Для того чтобы импульс воспринимался микропроцессорным модулем, он преобразовывается в цифровой сигнал либо аналоговый. В первом случае ЭБУ определяет расход в соответствии с частотой напряжения на выходе, а во втором — по уровню этого параметра.

ДМРВ проволочного типа характеризуются одним минусом — при их работе имеется высокая температурная погрешность.

Поэтому датчики комплектуются дополнительными терморезисторами. При функционировании на проволочных контроллерах собирается пыль и грязь. Для их удаления регулятор периодически нагревается до критически высоких температур, это происходит после выключения силового агрегата.

Пленочные

Расходомер воздуха пленочного типа

Принцип действия у таких устройств аналогичен с проволочными контроллерами. Но основное различие состоит в конструкции. Вместо проволоки из платины применяется кремневый металл. Этот материал покрывается платиновым напылением в несколько слоев. Каждый из них используется для выполнения конкретной роли.

В частности, на таких устройствах три слоя платинового напыления:

• температурный;
• нагревательный;
• слой термосопротивления.

Сам кристалл монтируется на защитный кожух и устанавливается в специальную магистраль, через нее проходит горючая смесь. Устройство канала выполнено так, чтобы замер температуры производился не только с потока на входе, но и на выходе. Это позволяет обеспечить высокую скорость движения воздуха, но не дает грязи и пыли откладываться внутри самого датчика. При запуске двигателя нагревательный элемент прогревается до максимума. Термоэлемент устройства охлаждается посредством воздушного потока, это позволяет правильно произвести замеры объема смеси.

Исходящий импульс может быть аналоговым и преобразовываться посредством использования АЦП в цифровой. По сравнению с проволочными погрешность пленочных контроллеров составляет примерно 4%. Но популярность этих устройств высокая за счет низкой стоимости и более широкой функциональности микропроцессорных модулей.

Пользователь Иван К рассказал об использовании пленочных расходомеров.

Проверка с помощью Вася Диагност

Вася Диагност — это копия программно-аппаратного сканера VCDS разработанного американской компанией Ross-Tech только с русификацией. Продается в странах постсоветского пространства и пользуется популярностью не только у профессиональных диагностов, но и у обычных автовладельцев.

Не будем описывать возможности адаптера, это требует отдельного рассмотрения.

Чтобы выполнить диагностику ДМРВ должны быть выдержаны определенные условия:

1. Мотор должен быть прогрет до 80 градусов.
2. Отключены все потребители (климат-контроль, печка, кондиционер, обогрев задних стекол и другие).

 Порядок проверки:

1. Установите на ноутбук одноименную программу.
2. Подключите адаптер к диагностическому порту.
3. Найдите и перейдите в раздел «Выбор блока управления».
4. Перейдите в раздел «01 – Электроника двигателя».
5. Зайдите в «Коды неисправностей» и посмотрите какие ошибки там отображены.
6. Вернитесь назад.
7. Зайдите в «Настраиваемые группы».
8. Выберите актуальное значение 213, и 211, 212 по паспорту.
9. Сравните показания и при их несовпадении замените датчик.

Ниссан Альмера

На Nissan Almera устанавливаются ДМРВ фирмы Hitachi, хотя можно встретить и изделия от фирмы Bosch. И нужно понимать, что показания на устройствах от разных производителей будет отличаться.

Для понимания процесса сделаем замены на расходометре Hitachi. На примере Bosch читайте выше.

К датчику подходит 5 проводов. Замеры делаются сначала при включенном зажигании, затем при запущенном двигателе. Подготовьте мультиметр переведя его в режим 20В.

Порядок действий:

1. Вставьте иголку или булавку в третий провод (проткните изоляцию) со стороны воздушного фильтра.
2. Включите зажигание. «–» мультиметра на массу АКБ, «+» к иголке. Норма – не более 0.4В.
3. Заведите машину и проделайте действия согласно п.2. Норма – не более 1.04В. До 1.05В еще досточтимо.

Как обмануть ДМРВ?

Чтобы обойти расходомер, можно вместо него установить диод, это — своего рода обманка. Чтобы данное устройство работало корректно, силовой агрегат машины должен функционировать без перебоев. Если в работе двигателя появятся неисправности, смысла от использования обманки не будет.

Для выполнения задачи потребуется диодный элемент, обладающий просадкой на 0,3 вольта. Суть его установки заключается в том, чтобы обмануть микропроцессорный модуль двигателя. Купить такую деталь можно в любом магазине радиоэлектроники. Устройство будет применяться для отправки с опорных пяти вольт на сигнальные 4,7 В. В результате этого микропроцессорный модуль посчитает, что расходомер фиксирует большой объем потока воздуха.
