Дневные ходовые огни автомобиля — какие лучше?

Разберем функцию ДХО

Дневные ходовые огни обозначают ваше транспортное средство на дороге в светлое время суток. По регламенту угол свечения должен составлять 30 градусов, который состоит из 10 градусов над горизонталью и 20 градусов ниже. Светящаяся площадь должна быть не менее 40 квадратных сантиметров, это правило помогает избежать использования не эффективных точечных источников света. Свет должен быть хорошо заметен с расстояния 100-200 метров, в том числе и в солнечную погоду. В отличие от фар ближнего и дальнего света, они имеют меньший угол свечения, их основная задача получить эффект фонарика, которым светят в глаза в большого расстояния.

Многие после установки ДХО делают фотографии автомобиля с 3-5 метров, восторгаются их яркостью, и зачастую делают это в темное время суток. Затем они это нахваливают и рекомендуют другим. Таким образом, они допускают множество ошибок, что приводит к необъективной оценке установленных световых приборов. Человек забывает, что ходовые огни предназначены для эксплуатации днём, и что тестировать их ночью бессмысленно. В большинстве отзывов пишут: ночью светят ярко, неплохо слепят, невозможно смотреть с 3 метров, оценивают все на глаз, да и просто не могут отличить по  одноваттный светодиод от трехваттного.

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

• Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
• Демонтируйте кнопку, через которую будет включаться оптика.
• Вмонтируйте другой конец провода в разъем.
• Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

• При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
• При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

• Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
• Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Светодиодные ходовые огни: как выбрать

Вполне очевидно, что если не стоят ходовые огни на авто, купить отдельно и поставить нештатный  вариант является удобным и даже выгодным решением. Установка ДХО снижает нагрузку на генератор, исключает быстрый выход из строя ламп ближнего света и снижает риски помутнения оптики по причине нагрева, активного использования и т.д.

На деле, зачастую при включении ближнего света также происходит и автоматическое включение габаритов, подсветки приборной панели. Само собой, лампочки, а также реле и предохранители могут быстро выходить из строя, что становится причиной необходимости частых замен и ремонта электроцепей автомобиля.

Также можно отметить и увеличение расхода горючего, так как включенные осветительные приборы дополнительно нагружают генератор автомобиля.  В такой ситуации очевидны преимущества ДХО.

Если говорить об особенностях установки, все будет зависеть от вида и типа ДХО. Можно выделить:

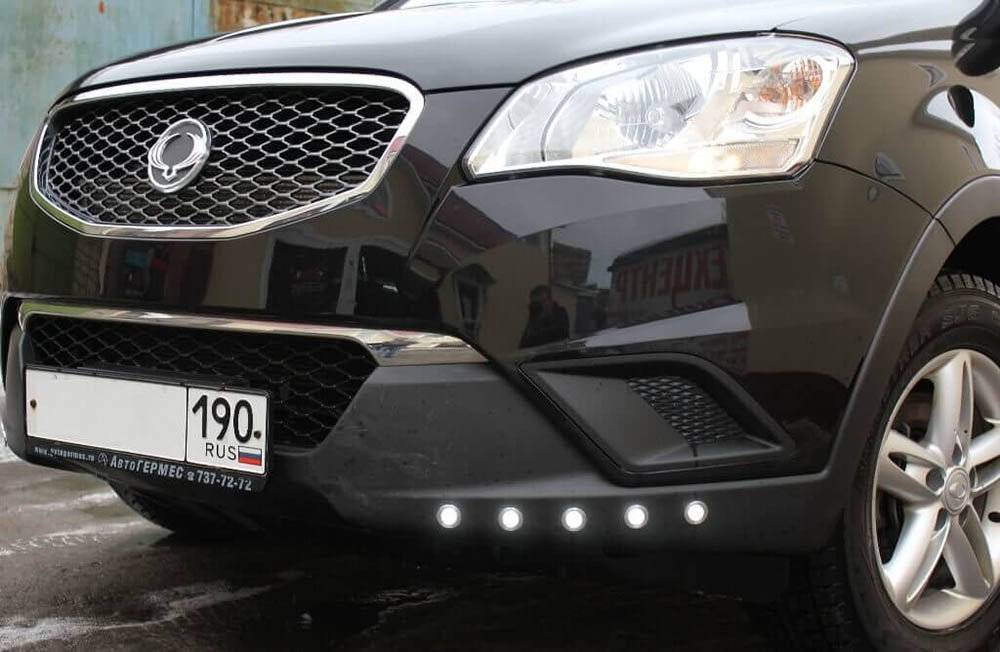

• вариант, где каждый светодиод выполнен отдельно (ДХО «орлиный глаз» или Eagle Eyes);
• ходовые огни-кольца (аналогично ангельским глазкам на BMW);
• ДХО в корпусе противотуманных фар;
• светодиодная гибкая лента внутри фары;
• классический тип в виде моноблока;

Так вот, некоторые ставят ДХО в фары, используя гибкие ДХО или другие решения. Однако чаще принято устанавливать готовые системы DRL снаружи автомобиля. Причина — далеко не каждый владелец захочет распаковывать фару и заниматься интеграцией дневных огней в штатную оптику.

В свою очередь, наружные «моноблочные» ДХО светодиодные поставляются в герметичном корпусе, быстро ставятся и подключаются. Наличие мощных диодов позволяет снизить потребление электроэнергии без потери в качестве и яркости света. При этом они запитываются так, чтобы  включаться автоматически при запуске двигателя.

Однако при необходимости можно реализовать и ручное управление. Параллельно есть возможность получить снижение яркости дневных огней на половину, когда водитель включает ближний свет фар.

Виды светодиодных ламп для ДХО

После того, как вы изучили правила установки ходовых огней на легковой автомобиль, остается только выбрать правильные светодиодные лампы ДХО. Они делятся на несколько категорий:

1. Одиночные линзованные (их еще называют «орлиный глаз» или «глаз дракона»). Обычно они быстро выходят из строя, а проводка и корпус из алюминиевого сплава не выдерживают и нескольких месяцев. Единственным исключением являются «глаза дракона» от компании Hella.
2. На резиновой ленте. Такие изделия также не рекомендуются в качестве ДХО, так как у них отсутствует радиатор и алюминиевые платы, поэтому их допустимо устанавливать только в салон автомобиля в качестве подсветки под ноги. Тем не менее, такие лампы отличаются хорошей герметичностью. Проверенные и известные производители пока таких ламп не продают (хотя компания «Хелла» заявила о начале разработки подобных моделей).
3. В корпусах из пластика. Такие лампы закрыты пластиковым «стеклом», из-за которого светодиоды сильно нагреваются. Эту проблему пока не удалось решить даже такой компании как Philips.
4. В корпусах из стекла. Это самые качественные ходовые огни, которые закрыты настоящим стеклом в сочетании с алюминием. Характеристики таких ламп самые лучшие, однако, и цена немалая.
5. В виде пластин на СОВ диодах. Несмотря на интересную конфигурацию, такой вид ДХО считается самым бесполезным и абсолютно не отвечающим ГОСТ. Дело в том, то в таких лампах отсутствует защита от влаги и пыли. Радиатора вы тоже не найдете. Срок службы таких элементов с трудом дотягивает до нескольких месяцев, а мощность светового луча позволяет их использовать только в качестве подсветки, да и то, не самой сильной.
6. В противотуманки (линзованные фары). Очень качественные и долгоиграющие ДХО. В этих элементах есть практически все, что нужно: светодиоды на 10 Вт, линзованные стекла, крепления и, конечно же, алюминиевый корпус.

Как видите, несмотря на довольно большой выбор различных светодиодных элементов, для ДХО подходят всего несколько типов: в корпусе из стекла и диоды, устанавливаемые в противотуманные фары.

Плюсы и минусы дневных ходовых огней автомобиля

Преимущества такого освещения авто очевидны. Так, оно делает его на трассе значительно заметнее, сводя к минимуму возможность не заметить его издали и неожиданно попасть в аварию. Это главный «плюс», так как он играет в пользу здоровья, жизней многих участников движения. Его особенность состоит в том, что такое освещение, а оно чаще всего светодиодное, в дневное время заметить значительно легче, чем при включении ближнего света фар. Кроме того, он, как правило, автоматически включается сразу же после начала работы двигателя, то есть водителю не надо специально заботиться о его включении. А также следует учесть, что такое диодное дневное освещение потребляет энергии намного меньше, нежели ближний свет, то есть даёт ещё экономию денег.

Есть у него, как показала практика, и определённые недостатки. Прежде всего, это необходимость тратить на его покупку и установку дополнительные деньги

Кроме того, важно грамотно установить такие огни на машине, чтобы они работали с остальными установленными на ней средствами освещения гармонично, а для этого потребуется помощь квалифицированных специалистов автодела. И, наконец, они после неправильной установки могут ухудшить общий вид, дизайн автомашины

Поэтому осветительную оснастку надо дополнительно выбирать, устанавливать очень тщательно, с учётом профессиональных советов, рекомендаций.

Что такое дневные ходовые огни?

Дневные ходовые огни — это внешние осветительные устройства, установленные на транспорте. Необходимы они для лучшей видимости автомобиля другими участниками движения в светлое время суток, в частности. Именно поэтому в 2010 году вышло постановление, согласно которому все автомобилисты должны осуществлять езду с включёнными фарами ближнего света. За счёт этого, согласно статистике, количество аварий после вступления в силу нового постановления ощутимо снизилось. Исходя из этого факта можно сделать вывод об эффективности ходовых огней. Кроме того, дневные ходовые огни являются элементом дизайна и придают автомобилю индивидуальность.

Среди столь огромного многообразия довольно сложно сделать оптимальный выбор.

Специалисты рекомендуют выбирать осветительные приборы для автомобиля с отдельной и независимой системой подключения.

Обычно такие устройства обладают меньшими энергозатратами, отсутствием бликов и прочими достоинствами.

Фары ближнего света

В некоторых странах установлены дополнительные требования к их эксплуатации. Это связано с множеством противоречий, которые они вызывают у специалистов. У нас в стране данный вид осветительных приборов используется в качестве дневных ходовых огней. Предназначены для освещения ограниченной площади, например, части обочины либо дороги.

Фары дальнего света

Свет от фар дальнего света распространяется параллельно плоскости дорожного полотна, освещает площадь на дальнее расстояние. Водитель, согласно правилам дорожного движения, должен выключать фары дальнего света при приближении встречного автомобиля во избежание ослепления водителей.

Противотуманные фары

Противотуманные фары являются одним из видов автомобильной светотехники, которая устанавливается на автомобиль. Большинство специалистов считают, что их нельзя использовать в качестве дневных световых огней. Исходя из правил дорожного движения, принятых в России, можно сделать вывод — что у нас противотуманные фары разрешено использовать в качестве ходовых огней, но в большинстве других стран они находятся под запретом. Специалисты объясняют это тем, что такой вид фар нужно использовать только в качестве дополнительного освещения при движении в дождь, туман или снег. Их мощности недостаточно для использования днём. К тому же часто их устанавливают так, что они работают лишь вместе с ближним светом фар.

Независимые фары

Данный вид осветительных приборов имеет хороший спрос благодаря следующим плюсам:

• низкой стоимости;
• лёгкой установки;
• низким энергозатратам;
• позволяют создать красивый дизайн;
• их работа не зависит от прочих обстоятельств.

Особенно сейчас многие автолюбители устанавливают на свой транспорт светодиодные фонари в качестве дневных ходовых огней. Благодаря им у хозяина автомобиля имеется возможность самому выбирать рисунок внутри фар.

Как выбрать и установить ДХО

На рынке в наше время имеется огромнейший выбор осветительных приборов для автомобиля. Наибольшей популярностью пользуются светодиодные лампы. К их плюсам относится хорошая освещаемость даже в солнечную погоду. Помимо этого, они довольно экономичны, имеют стильный внешний вид и обычно отличаются длительным сроком работы. Выбор нужно осуществлять исходя из характеристик блоков.

Комплекты светодиодных ходовых огней отличаются от друг друга по форме и размерам. Внешне могут выглядеть, как два заменяемых и незаменимых компонента. Новые модели бывают не только классической формы, также можно встретить изогнутые и треугольной. Система в основном состоит из двух блоков. В обоих находится определённое количество диодов. Численность их влияет на уровень свечения и, конечно же, на внешний вид. В одном блоке численность диодов может достигать от 1 до 12 штук.

Для установки светодиодных ламп изначально нужно запастись определёнными инструментами. Фары после установки должны:

• сразу включаться после того, как автомобиль заведён;
• отключаться после включения противотуманных или ближнего света фар;
• не выступать за внешние габариты;
• находиться на одной высоте.

Как должны размещаться дневные ходовые огни на автомобиле?

Устанавливать ДХО в машине надо в соответствии с требованиями и правилами:

• расстояние от поверхности дороги до оптических приборов должно быть не менее 25 и не более 150 см;
• левый и правый световой источники должны быть установлены на дистанции не менее 60 см друг от друга;
• в соответствии с ПДД расстояние от крайней точки транспортного средства должно быть не более 40 см.

При установке надо учесть, что данные световые приборы должны светить только вперед. Их активация осуществляется с включением зажигания, а деактивация — с его отключением.

О законности , а также регламентных нюансах процесса монтажа рассказал пользователь Артем Квантов.

Установка

Существует несколько основных способов, как сделать ДХО на своем авто. Если это просто замена старых на новые, то проблем минимум. Монтируется все так, и как в старой схеме.

Если же светодиодные фары дневных огней устанавливаются на машину впервые, можно пойти такими путями.

1. Установка на монтажные скобы. Они имеются по бокам ДХО. В скобах есть отверстия, чтобы зафиксировать устройство саморезами. Они регулируются по вылету и наклону, позволяя поставить все равно и аккуратно;
2. Монтажная панель. В свободную полость переднего бампера сначала монтируют панель, а туда уже защелкиваются сами фары;
3. На скотч. Применяют двухсторонний скотч. Монтаж простой, но недолговечный. ДХО могут в любой момент отлететь;
4. Врезка в бампер. Причем врезают двумя способами. Первый используют при наличии ДХО с отдельными светодиодными модулями. Их соединяют по принципу гирлянды. Под каждый модуль свое отверстие. Второй вариант для цельного корпуса с небольшим изгибом, чтобы повторить контуры бампера. Нужно только одно отверстие;
5. Комбинирование. Это специальный, но дорогой комплект оптики, который включает в себя ДХО и противотуманные фары, либо дневные ходовики в поворотники.

Подумайте, какие стоит купить себе дневные огни и как включить их в состав оптики так, чтобы они работали эффективно и согласно всем нормам. Если у вас не горят ДХО, как гласит закон, вы попадете на штраф.

Watch this video on YouTube

Пишите свое мнение про ДХО и актуальность их покупки при возможности использовать противотуманки или ближний свет. Подписывайтесь, рассказывайте о нас своим друзьям и ждите новых материалов!

Законодательство

Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.

Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.

Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.

Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:

• ДХО должны быть установлены на высоте от 250 до 1500 мм;
• Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
• Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.

Теперь кратко пройдемся по правилам работы и использования ДХО:

• ДХО должны использоваться только в светлое время суток;
• Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.

Все что не запрещено – разрешено. Вот так все просто

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться

Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.

Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!

Лучшие ДХО от Hella

Также стоит представить подборку лучших дневных ходовых огней в 2022 году, которые предлагает ещё один лидер рынка в лице компании Hella.

Один из самых известных и узнаваемых брендов в сегменте световых автомобильных разработок. Компания выпускает ДХО высокого качества. Причём разработкой занимаются собственные специалисты.

Отличительной чертой дневных огней от Hella является их стильный, нестандартный внешний вид.

Каждый комплект ДХО проходит тщательную проверку, выполняется тестовое подключение. Это гарантия эффективности и минимального брака на рынке.

Если же говорить о лучших и наиболее актуальных решениях, то среди ДХО от компании Hella следует выделить такие комплекты:

• LEDayFlex 5. Конструкция включает в себя 5 отдельных светодиодных качественных ламп, которые заключены в корпус. Связаны диодные элементы между собой с помощью специального гибкого провода. Цветовая температура варьируется от 5000 до 6000 К и выдаёт белоснежный яркий свет. Если использовать как ДХО, то мощность будет 5,8 Вт, а для габаритов 0,6 Вт. Расчётный срок службы составляет 10 тысяч часов или 10 лет при повседневном использовании.
• LEDay Flex 6. Здесь конструкция несколько другая. Состоит из 6 светодиодных ламп. Но соединение также выполнено на основе гибкого провода. Цветовая палитра в аналогичном диапазоне, то есть от 5000 до 6000 К. При этом свет считается кристально белым. В качестве ДХО выдают мощность 5,8 Вт, а если использовать в качестве штатных габаритов, то 0,6 Вт. Срок службы внушительный и составляет 10 тысяч часов. Либо это будет 10 лет эксплуатации.
• LEDay Flex 7. Принцип наименования в зависимости от конструкции понятен. Здесь применяют 7 ламп светодиодного типа. Они объединяются в корпусе, а соединение выполняется гибким проводом. Температура в уже известном диапазоне 5000-6000 К. Свет чистый белый. При работе в режиме ДХО мощность составит 7,2 Вт. Если подключить как габариты, то всего 0,6 Вт. Рассчитаны на такой же период службы, как и предыдущие комплекты дневных ходовых огней.
• LEDay Flex 8. Здесь в корпусе собрано уже 8 светодиодов. Связь между элементами установлена с помощью эластичного провода. Выдаёт ДХО белоснежный световой поток с температурой на уровне аналогов. Если подключить устройство как дневные ходовые огни, то мощность будет на уровне 8 Вт. При использовании в качестве габаритов стандартные 0,6 Вт. Ресурс такой же внушительный и составляет 10000 часов или 10 лет.
• LEDay Line. Тут конструкция действительно другая. Это пара модулей, каждый из которых включает в себя по 5 светодиодных ламп. Но при этом цветовая температура не изменилась. Свет выдаёт кристально белый и максимально чистый. При работе в роли ДХО мощность потребления будет 7,2 Вт, а при подключении в качестве габаритов 0,5 Вт, чем немного отличается от аналогов. Ресурс не изменился. Те же 10 лет или 10 тысяч часов работы.

Продукция Hella сумела зарекомендовать себя с лучшей стороны.

Популярность ДХО этого бренда легко объяснить несколькими ключевыми особенностями. А именно:

• функция автоматического включения и отключения, опираясь на пуск и остановку двигателя;
• днём могут работать как дневные автомобильные ходовые огни, а ночью в качестве габаритных фонарей;
• уровень потребления энергии, забираемой у автомобиля, минимальный;
• линейка ДХО включает в себя светодиоды в корпусе, соединённые эластичным проводом, что даёт возможность устанавливать на любые участки машины, а также создавать желаемые формы для ДХО;
• максимально яркий и белоснежный цвет, который не нарушает правила и требования;
• у всех представленных наборов ДХО срок службы составляет 10 тысяч часов или же 10 лет.

Выбирая ДХО, обращайте внимание на производителя. Не лишним также будет проверить, не является ли комплект поддельным

Увы, из-за спроса и популярности продукции, в продаже встречаются китайские копии. В их случае говорить о соответствии всем требованиям и заявленным оригинальным производителем характеристикам точно не приходится.

Есть ли на вашей машине ДХО? Кто их устанавливал? Какому производителю отдали предпочтение? Почему?
