Двигатель внутреннего сгорания на водороде: устройство и принцип работы

Реактор

От площади электродов и их материала зависит количество получаемого объёма газа Брауна. Если в качестве электродов брать медные или железные пластины, то реактор не сможет работать продолжительное время по причине быстрого разрушения пластин.

Идеальным выглядит применение титановых листов. Однако их использование повышает затраты на сборку агрегата в несколько раз. Оптимальным считается применение пластин из высоколегированной нержавеющей стали. Металл этот доступен, его не составит труда приобрести. Также можно использовать отработавший своё бак от стиральной машины. Сложность составит только вырезание пластин нужного размера.

Перспективы

Использование такого газа как водород потенциально может открыть невероятные большие перспективы. Причём здесь речь идёт не только про автомобильный двигатель внутреннего сгорания, работающий на водороде, но и про целый ряд других сфер применения. В их числе авиация, железнодорожный транспорт, морские суда и пр. Помимо применения в ДВС, водород также может использоваться для питания и работы вспомогательной техники, механизмов и разного оборудования.

Уже сейчас ведущие автопроизводители уделяют большое внимание возможности внедрить в массовое производство водородные ДВС. Среди них такие гиганты как Volkswagen, General Motors, Toyota, BMW и пр

В настоящее время существуют автомобили, под капотом которых находятся водородные силовые установки

При этом они отлично функционируют, мало чем уступают традиционным ДВС на бензине и дизтопливе, а также обладают некоторыми существенными преимуществами

В настоящее время существуют автомобили, под капотом которых находятся водородные силовые установки. При этом они отлично функционируют, мало чем уступают традиционным ДВС на бензине и дизтопливе, а также обладают некоторыми существенными преимуществами.

Чтобы говорить о серьёзных перспективах и массовом внедрении водорода, требуется решить хотя бы несколько главных недостатков. Эксперты уверены, что при наличии способа уменьшить стоимость газа, а также при постройке большего количества АЗС и обучении кадров для обслуживания водородных моторов, множество таких машин обязательно станут нормой на дорогах.

Технологии-конкуренты

Автопроизводители пока не могут или не хотят в полной мере сконцентрироваться на водородных технологиях, поскольку у неё есть ряд серьёзных конкурентов.

Можно выделить следующие виды моторов, которые не дают водородным ДВС и топливным элементам на водороде развиваться, совершенствоваться и массово выходить на рынок.

Гибридные установки. Это автомобили, способные использовать одновременно несколько источников энергии. Зачастую в машину внедряют обычный ДВС и электромотор. Также бывают варианты, когда обычный двигатель на бензине работает вместе с узлом, питающимся сжатым воздухом.
Электрокары. Сейчас активно развиваются и распространяются полностью электрические авто. Это машины, которые двигаются за счёт работы одного или нескольких электромоторов. Они питаются от специальных аккумуляторов или топливных элементов. ДВС здесь не используют.
Жидкий азот. Вещество помещается в специальные ёмкости. Сам процесс работы выглядит так. Топливо нагревается за счёт работы специального механизма. Это приводит к испарению и образованию газа высокого давления. Этот газ идёт в двигатель, где воздействует на поршни или роторы, передавая свою энергию. Пока такие авто не получили широкого распространения.
Сжатый воздух. Здесь основой всей силовой установки выступает пневмодвигатель. Пневматический привод заставляет машину двигаться. Топливовоздушная смесь заменена на сжатый воздух. Эта система является частью современных гибридных автомобилей.

У водорода достаточно много конкурентов. И в настоящий момент самым главным соперником справедливо считается электродвигатель.

Насколько сильно ситуация изменится в ближайшие несколько лет, говорить сложно. О каких-то резких изменениях и открытиях говорить вряд ли стоит. Но есть вероятность того, что через 10-20 лет водород станет куда более эффективным и доступным. Тем самым начнут появляться серийные водородные автомобили в большом количестве. Примерно так сейчас обстоят дела с электрокарами.

Преимущества водородных автомобилей по сравнению с электрокарами

Данное сравнение часто оспаривают эксперты, поскольку автомобили на водороде также входят в разряд электромобилей. Водородные составляющие, в отличие от аккумуляторов, являются более долговечными, ведь срок службы двигателя в обычном электромобиле невелик.

Водород хорошо себя показал при холодном пуске автомобиля при отрицательных температурах воздуха, когда двигатель электромобиля не справляется с воздействием температур. Заправка водородных автомобилей также считается преимуществом, так как выполняется за несколько минут. Но электрокары имеют более низкую стоимость по сравнению с машинами на водороде.

Плюс и минус водородного ДВС

Достоинства и недостатки водородных моторов

Водородные двигатели имеют преимущества, которыми не обладают другие типы моторов:

производительность без создания посторонних шумов;
высокий КПД водородного двигателя;
повышенная экологичность (побочный продукт только вода);
хороший уровень мощности;
простота в устройстве функционала.

Среди отрицательных характеристик выделяется высокие затраты на производство водорода и сложный уровень хранения. При производстве конструкция требует увеличения веса транспортного средства. Также отмечается высокая взрывоопасность водородных составляющих.

Водородный двигатель своими руками

Генератор

Чтобы создать эффективный водородный двигатель для автомобиля своими руками, нужно начать с генератора. Самый простой самодельный генератор — это герметичная ёмкость с жидкостью, в которую погружаются электроды. Для такого устройства достаточно источника питания в 12 В.

Штуцер устанавливается на крышке конструкции. Он отводит смесь водорода с кислородом. Собственно, это и есть основа генератора для водородного двигателя, которая подключается к ДВС.

Чтобы создать полноценную систему также понадобится дополнительный накопитель и аккумулятор. В качестве корпуса лучше всего использовать водопроводный фильтр или же можно купить специальную установку. В последней применяются цилиндрические электроды повышенной производительности.

Как видите, выделить нужный газ для реакции не так-то уж и сложно. Намного сложнее произвести его в нужном для водородного двигателя количестве. Чтоб повысить эффективность необходимо использовать электроды из меди. В крайнем случае подойдёт и нержавейка.

В ходе реакции ток должен подаваться с разной силой. Поэтому без электронного блока не обойтись. К тому же в резервуаре всегда должно быть определённое количество воды, чтобы реакция проходила в нормальных условиях. Система автоматической подпитки в водородном двигателе решает эту проблему. Интенсивность электролиза обеспечивает достаточное количество соли.

Чтобы сделать воду для водородного двигателя необходимо взять 10 литров жидкости и добавить столовую ложку гидроксида.

Устройство водородного двигателя

В первую очередь нужно позаботиться о дополнительных резервуарах и трубопроводе. Водородный двигатель нуждается в датчике уровня воды, который устанавливается в середине крышки. Это предотвратит ложное срабатывание при движении вверх-вниз. Именно он будет давать команду системе автоматической подпитки, когда это понадобится.

Особую роль играет датчик давления. Он включается на показателе в 40 psi. Как только внутреннее давление достигнет показателя в 45 psi, подкачка отключается. При превышении 50 psi сработает предохранитель.

Предохранитель водородного двигателя должен состоять из двух частей: вентиля аварийного сброса и разрывного диска. Разрывной диск активируется, когда давление достигает 60 psi, не нанося никакого вреда системе.

Для отвода тепла нужно использовать самую холодную свечу. Не подходят свечи с платиновыми наконечниками. Платина — отличный катализатор для реакции водорода и кислорода.

Электрическая часть

Важную роль в электрической схеме водородного двигателя играет таймер 555. Он выполняет роль импульсного генератора. Мало того, с его помощью можно регулировать частоту и ширину импульса.

В плате водородного двигателя должно быть два импульсных таймера 555. При этом первый должен иметь конденсаторы большей ёмкости. Выход с ноги 3 поступает на второй генератор. Он его собственно и включает.

Третий выход второго таймера импульсного водородного генератора подключается к резисторам на 220 и 820 Ом. Транзистор усиливает ток до нужной величины. За его защиту отвечает диод 1N4007. Это обеспечивает нормальную работу всей системы.

Проблемы эксплуатации ДВС

В настоящий момент водородный двигатель не может в полной мере заменить традиционные моторы для автомобиля. Понимая принцип его работы, нельзя забывать о факторе опасности вещества.

Автопроизводители не смогут поголовно оснащать свои машины мотором, работающим на водороде, пока не устранят ряд препятствий. Главным из них считается сложность получения самого газа. Плюс комплектующие стоят дорого, что в настоящий момент делает производство слишком затратным.

Также есть проблемы с обеспечением надлежащего хранения вещества. Ведь чтобы поддерживать газ в нужном состоянии, требуется постоянно поддерживать температуру на уровне около -253 градусов.

Самым простым способом, который используют для получения газа, является электролиз обычной воды. Для промышленных масштабов нужны огромные энергозатраты на электролиз. С целью повышения рентабельности речь заходит об использовании ядерной энергетики. Но риски слишком высокие, потому инженеры и учёные думают над тем, как отыскать достойную альтернативу.

Чтобы перевозить и хранить полученный газ, применяются очень дорогие материалы и специальные механизмы, обладающие повышенным качеством и соответствующей стоимостью.

В процессе эксплуатации есть и другие сложности и препятствия, среди которых стоит выделить следующие:

Опасность взрыва. Если газ начнёт выходить из хранилища или просто из бака авто в условиях закрытого помещения, даже наличие небольшого источника энергии, такого как включённая лампочка в гараже, спровоцирует взрыв. А в случае нагретого воздуха ситуация становится ещё более опасной. Вещество обладает повышенной проницаемостью, что может спровоцировать попадание газа в коллектор выхлопной системы. В этой связи предпочтительнее для водорода использовать роторные двигатели;
Хранение. Оно предусматривает применение больших ёмкостей со специальными системами, защищающими от улетучивания. Также требуется защита от механических повреждений. В случае с грузовиками и большими автобусами это не проблема. А вот применительно к легковым авто появляются сложности, поскольку под бак отводится большое количество кубометров;
Негативное влияние и разрушение цилиндропоршневой группы. Это становится возможным, когда водород имеет высокую температуру и сталкивается с большими нагрузками. Страдает ЦПГ и смазка. Чтобы исключить эти проблемы, требуется специальный сплав и особые смазывающие компоненты, которые увеличивают стоимость изготовления водородных моторов. Отсюда и высокая цена самих автомобилей.

Проблем объективно много. Насколько они решаемые, говорить сложно. Хотя разработчики уверены, что изменить ситуацию в лучшую сторону возможно. И уже делаются большие шаги, подтверждающие подобные заявления.

Список автомобилей на водородном топливе

Существует ли автомобиль на водородном топливе? Да, причём их количество не такое уж и малое. Расскажу про самые популярные модели.

Honda Clarity

Автомобиль продавали в Японии и Калифорнии до 2014 года. Запас хода около 600 км, что больше, чем у любого электрокара. Заправляется Honda Clarity за считанные минуты.

Затем автоконцерн Honda выпустил конкурента Toyota Mirai, цена которого 72 тыс. долл. под названием Clarity Fuel Cell. На полной заправке можно было проехать до 700 км. Мотор имеет мощность 174 л.с. Автомобиль 5-местный.

Toyota Mirai

Это японский автомобиль, который создали после несколько десятков лет разработок. Автомобиль сначала выпустили для японского рынка, а затем и для американского.

Запас хода автомобиля на одной заправке 502 км, максимальная скорость – 178 км/ч., мощность – 153 л.с. В авто встроена система, которая видит препятствия и автоматически включает тормоз. В машине есть сенсорные экраны, при помощи которых осуществляется управление навигацией и микроклиматом.

Ford Airstream

Это гибридный автомобиль с электрическим мотором и водородными ячейками. Поэтому кроме водорода автомобиль может применять для движения аккумуляторы, которые подзаряжаются от водородных элементов.

На аккумуляторе Ford Airstream может проехать около 40 км (это половина заряда), а затем активируется водородное топливо. Запас хода чуть более 450 км, а максимальная скорость — 135 км/ч.

Mercedes-Benz GLC F-CELL

Это первый серийный автомобиль, который сочетает в себе аккумулятор и водородные топливные ячейки. На электричестве он может проехать 50 км, а на водороде – около 430 км. Отмечу, что аккумулятор можно зарядить от обычной электрической розетки.

Автомобиль можно использовать как в качестве электрокара на небольшие расстояния, так и в качестве водородного авто для длительных поездок.

Pininfarina H2 Speed

Это итальянский автомобиль, который способен разгоняться до 100 км/ч всего за 3,4 секунд. Максимально автомобиль может разгоняться до 299 км/ч. Запасы чистого водорода в баке – чуть более 6 кг. Кроме этого Pininfarina имеет мощный аккумулятор и электромоторы. Цена этого продвинутого автомобиля составляет 2,5 млн. долл.

BMW Hydrogen 7

Авто создано на базе стандартной BMW 7. Он работает как на бензине, так и на жидком водороде. В BMW Hydrogen 7 имеется бензиновый бак на 74 литра и большой водородный баллон весом целых 8 кг. Таким образом, максимальный запас хода в этой машине 780 км.

Ещё одна хорошая статья: ВСЁ про лямбда-зонд: что это такое, принцип работы, для чего нужен, где находится, срок службы

Автомобиль автоматически переключается между двумя типами топлива. Мощность двигателя на водороде – 228 л.с., а на бензине – больше на 32 л.с. Максимальная скорость 229 км/ч, разгон до 100 км/ч осуществляется чуть меньше, чем за 10 секунд.

Hyundai Nexo

Этот автомобильный концерн также стал одним из первых производить серийные водородные автомобили. Мощность двигателя Hyundai Nexo составляет 161 л.с., запас хода – 600 км. Разгоняется авто до 100 км/ч за 10 секунд. Цена автомобиля от 70 тыс. долл.

Grove Obsidian

Это водородный китайский автомобиль нового поколения, у которого запас хода составляет впечатляющие 1000 км. Он экономно расходует топливо за счёт облегчённого корпуса из углеродного материала и невысокому аэродинамическому сопротивлению. Заправка бака происходит всего за 3 минуты, а сам топливный бак очень прочен. А если бак будет повреждён, то водород из него вытечет в жидком виде и сгорит менее чем за 2 минуты.

Серийно автомобили станут выпускать с 2021 года, а к 2030 планируется создать 1 миллион экземпляров.

Другие авто

Ограниченно выпускают:

Audi A7 h-tron quattro;
Hyundai Tucson FCEV;
Mazda RX-8 Hydrogen RE;
Автобус Ford E-450;
Низкопольные автобусы MAN Lion City Bus.

Испытывают:

Focus FCV;
Honda FCX;
Nissan X-TRAIL FCV;
Toyota Highlander FCHV;
Volkswagen — space up!;
Mercedes-Benz A-Class и Mercedes-Benz Citaro;
Irisbus;
Toyota FCHV-BUS;
единичные модели в Чехии, Китае и Бразилии.

Безопасность установки

Многие умельцы размещают пластины в пластиковых ёмкостях. Не стоит экономить на этом. Нужен бак из нержавеющего металла. Если его нет, можно использовать конструкцию с пластинами открытого типа. В последнем случае необходимо применять качественный изолятор тока и воды для надёжной работы реактора.

Известно, что температура горения водорода составляет 2800. Это самый взрывоопасный газ в природе. Газ Брауна – не что иное, как «гремучая» смесь водорода. Поэтому водородные генераторы на автомобильном транспорте требуют качественной сборки всех узлов системы и наличия датчиков для слежения за течением процесса.

Датчик температуры рабочей жидкости, давления и амперметр не будут лишними в конструкции установки

Особое внимание стоит уделить гидрозатвору на выходе из реактора. Он жизненно необходим

Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор

Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор.

Водородный генератор для отопления жилых и производственных помещений, работающий на тех же принципах, отличается в несколько раз большей производительностью реактора. В таких установках отсутствие гидрозатвора представляет смертельную опасность. Водородные генераторы на автомобилях в целях обеспечения безопасной и надёжной работы системы также рекомендуется оборудовать таким обратным клапаном.

Как работает водородный автомобиль

Расскажу про то, как устроен автомобиль на примере популярной модели Toyota Mirai.

Не так давно, в 2013 году Тойота представила миру первый в мире серийный водородный автомобиль Mirai, который сам вырабатывает для себя электричество. В нём находится электрический двигатель, который имеет мощность 154 л. с. В Mirai находятся 370 топливных элементов, постоянный ток которых преобразуется в переменный, а напряжение при этом повышается до 650 В. Максимальная скорость Toyota Mirai 175 км/ч. Дополнительный аккумулятор собирает лишнюю энергию, который может при необходимости обеспечить питание небольшого дома. Запас хода этого автомобиля 500 км, а по факту – примерно 350 км. Для сравнения — электрокар Tesla Model S может пройти на одном заряде целых 540 км, но, к сожалению, зарядка занимает целых 1,5 часа.

Мнение эксперта

Попов Андрей Геннадьевич

Автослесарь, стаж работы 19 лет

Задать вопрос

За несколько км пробега автомобиль Mirai вырабатывает стакан дистиллированной воды, которая вполне пригодна к употреблению (она с лёгким привкусом пластика).

А как работает топливный элемент, простыми словами? Автомобиль заправляется водородом. Он смешивается с платиновым катализатором и кислородом в электрохимической системе. В результате этой реакции вырабатывается электрический ток, который питает двигатель и аккумуляторную батарею. В результате реакции образуется вода или пар.

Мнение эксперта

Мелехов Алексей Викторович

Автоэлектрик , стаж работы 9 лет

Задать вопрос

Топливные ячейки с протонообменными мембранами сразу же производят энергию, обеспечивают очень высокую мощность и мало нагреваются. Максимальный срок службы водородных ячеек 250 тыс. км пробега, которые при необходимости можно заменить.

А какое устройство и принцип работы водородного двигателя? Для работы применяют роторные ДВС, потому что стандартные поршневые двигатели быстро выходят из строя из-за влияния водорода на смазку и детали ДВС. Из-за высокой разницы между бензином и водородом перевести обычный двигатель непросто, особенно если это делать своими руками. Водород при горении вызывает перегрев клапанов, масла, поршней. Если нагрузку сделать очень высокую, то возникает детонация.

Решили эту задачу заменой чистого водорода на его смесь с бензином. Подача газа уменьшается при повышении крутящего момента, чтобы предотвратить перегрев деталей силового агрегата. Это применяется в таких моделях, как Mazda RX-8 Hydrogen RE и BMW Hydrogen 7, который был выпущен всего в 100 экземплярах. Здесь переключение между 2 типами топлива происходит автоматически. Но, несмотря на успешность эксперимента, всё равно имелись проблемы: сильно падала мощность авто, запаса водорода хватало всего на 200 км, а также из-за наличия бензина автомобиль не был признан экологически чистым.

Mazda RX-8 Hydrogen RE

Зачем в водородных автомобилях платина? Этот дорогой металл использовался в качестве катализатора, цена которого очень высока, что не может не отражаться на стоимости автомобиля. Хотя американские учёные уже создали катализатор на основе углеродных трубок, который стоит в 650 дешевле платины.

Таким образом, механизм работы водородного автомобиля похож на работу электромобилей. Всё дело только в источнике энергии.

Какой срок службы топливных ячеек?

Во всем мире на сегодняшний день такие авто – большая редкость, и их еще нет в серии, сложно сказать, какой ресурс у данного источника энергии. У мастеров еще нет опыта в этом отношении.

Единственное, что можно сказать, по заявлениям представителей Toyota топливный элемент их серийного автомобиля Mirai способен бесперебойно вырабатывать энергию вплоть до 250 тысяч километров. После этого рубежа нужно наблюдать за эффективностью устройства. Если его работа заметно снизилась, топливная ячейка меняется на официальном сервисном центре. Правда, следует ожидать, что за эту процедуру компания возьмет приличную сумму.

Водородный двигатель: типы, устройство,принцип работы

ТИПЫ ВОДОРОДНЫХ ДВИГАТЕЛЕЙ

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

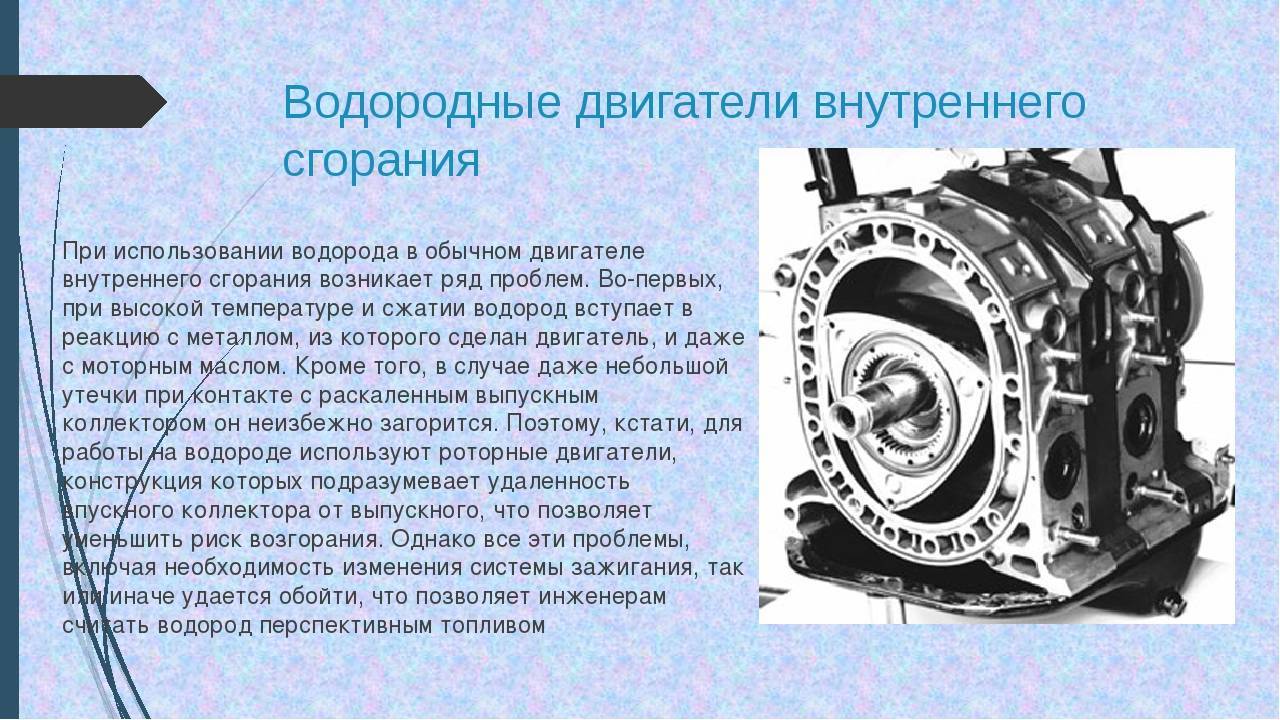

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Главное отличие двигателей на водороде от привычных нам сейчас бензиновых либо дизельных аналогов заключается в способе подачи и воспламенении рабочей смеси. Принцип преобразования возвратно-поступательных движений КШМ в полезную работу остается неизменным. Ввиду того что горение топлива на основе нефтепродуктов происходит медленно, камера сгорания наполняется топливно-воздушной смесью немного раньше момента поднятия поршня в свое крайнее верхнее положение (ВМТ). Молниеносная скорость реакции водорода позволяет сдвинуть время впрыска к моменту, когда поршень начинает свое возвратное движение к НМТ. При этом давление в топливной системе не обязано быть высоким (4 атм. достаточно).

В идеальных условиях водородный двигатель может иметь систему питания закрытого типа. Процесс смесеобразования происходит без участия атмосферного воздуха. После такта сжатия в камере сгорания остается вода в виде пара, который проходя через радиатор, конденсируется и превращается обратно в Н2О. Такой тип аппаратуры возможен в том случаи, если на автомобиле установлен электролизер, который отделит с полученной воды водород для повторной реакции с кислородом.

На практике такой тип системы осуществить пока что сложно. Для исправной работы и уменьшения силы трения в моторах используется масло, испарения которого являются частью отработанных газов. На современном этапе развития технологий устойчивая работа и беспроблемный запуск двигателя, работающего на гремучем газе, без использования атмосферного воздуха неосуществимы.

Двигатель на водородных топливных элементах

Обратите внимание, под водородными двигателями понимаются как агрегаты, работающие на водороде (водородный ДВС), так и моторы, которые используют водородные топливные элементы. Первый тип мы уже рассмотрели выше, теперь давайте остановимся на втором варианте

Топливный элемент на водороде фактически представляет собой «батарейку»

Другими словами, это водородный аккумулятор с высоким КПД около 50%. Устройство основано на физико-химических процессах, в корпусе такого топливного элемента имеется особая мембрана, проводящая протоны. Эта мембрана разделяет две камеры, в одной из которых стоит анод, а в другой катод

Топливный элемент на водороде фактически представляет собой «батарейку». Другими словами, это водородный аккумулятор с высоким КПД около 50%. Устройство основано на физико-химических процессах, в корпусе такого топливного элемента имеется особая мембрана, проводящая протоны. Эта мембрана разделяет две камеры, в одной из которых стоит анод, а в другой катод.

В камеру, где расположен анод, поступает водород, а в камеру с катодом попадает кислород. Электроды дополнительно покрыты дорогими редкоземельными металлами (зачастую, платиной). Это позволяет играть роль катализатора, который оказывает воздействие на молекулы водорода. В результате водород теряет электроны. Одновременно протоны идут через мембрану на катод, при этом катализатор также воздействует и на них. В итоге происходит соединение протонов с электронами, которые поступают снаружи.

Такая реакция образует воду, при этом электроны из камеры с анодом поступают в электрическую цепь. Указанная цепь подключена к двигателю. Простыми словами, образуется электричество, которое заставляет двигатель работать от такого водородного топливного элемента.

Подобные водородные двигатели позволяет пройти не менее 200 км. на одном заряде.

Современные автомобили с водородными двигателями

Возможность применения двигателей на водородном топливе заинтересовала многих производителей. В результате в автомобильной индустрии появляется все больше машин, работающих на данном газе.

К наиболее востребованным моделям стоит отнести:

Компания Тойота выпустила автомобиль Fuel Cell Sedan. Для устранения проблем с дефицитом пространства в салоне и багажном отсеке емкости с водородным топливом размещены на полу транспортного средства. Fuel Cell Sedan предназначен для перевозки людей, а его стоимость составляет 67.5 тысяч долларов.
Концерн БМВ представил свой вариант автомобиля Hydrogen Новая модель протестирована известными деятелями культуры, бизнесменами, политиками и другими популярными личностями. Испытания показали, что переход на новое топливо не влияет на комфортабельность, безопасность и динамику транспортного средства. При необходимости виды горючего можно переключать с одного на другой. Скорость Hydrogen7 — до 229 км/час.
Honda Clarity — автомобиль от концерна Хонда, который поражает запасом хода. Он составляет 589 км, чем не может похвастаться ни одно транспортное средство с низким уровнем выбросов. На дозаправку уходит от трех до пяти минут.
«Монстр» от Дженерал Моторс показан в октябре 2016 года. Особенность автомобиля заключается в невероятной надежности, что подтверждено проведенными исследованиями армией США. Во время испытаний транспортное средство прошло больше 3 миллионов километров.
Концерн Тойота выпустил на рынок водородную модель Mirai. Продажи начались еще в 2014 году на территории Японии, а в США — с октября 2015 года. Время на заправку Mirai составляет пять минут, а запас хода на одной заправке 502 км. ФОТО 21 22 Недавно представители концерна заявили, что планируют внедрять данную технологию не только в легковой транспорт, но и в вилочные погрузчики и даже грузовики. 18 колесный грузовик уже тестируется в Лос-Анжелесе.
Производитель Лексус планирует свой вариант автомобиля с водородным двигателем в 2020 году, поэтому о транспортном средстве известно мало подробностей.
Компания Ауди представила концепт H-tron Quattro в Детройте. По заверению производителя машина может проехать на одном баке около 600 км, а набрать скорость до 100 км/час удается за 7,1 секунду. Машина имеет «виртуальную» кабину, заменяющую стандартную приборную панель.
БМВ в сотрудничестве с Тойотой планирует выпуск своего водородного транспортного средства к 2020 году. Производитель заверяет, что запас хода новой модели составляет больше 480 км, а дозаправка будет занимать до 5 минут.
В 2013 году в компании Форд заявили, что активное производство водородных двигателей начнется уже к концу 2017 года при сотрудничестве с Ниссан и Мерседес-Бенц. Но реализовать задуманное на практике пока не удается — работники концерна находятся на этапе разработки.
Мерседес-Бенц на Франкфуртском автосалоне представил внедорожник GLC, который появится на рынке в конце 2019 года. Авто комплектуется аккумулятором на 9,3 кВт*ч, а запас хода составляет 436 км. Максимальная скорость ограничивается электроникой на уровне 159 км/час.
Nikola Motor представила грузовой автомобиль с водородным двигателем, имеющий запас хода от 1287 до 1931 км. Стоимость нового автомобиля составит 5-7 тысяч долларов за аренду в месяц. Выпуск планируется начать с 2020 года.
Производитель Хендай создал новую линейку Tucson. На сегодняшний день произведено и реализовано 140 машин. Бренд Hyundai Genesis представил свой автомобиль с водородным двигателем GV Впервые транспортное средство было представлено в Нью-Йорке, но его производство пока не планируется.
Великобритания тоже не отстает в плане новых технологий. В стране уже можно арендовать водородный автомобиль Riversimple Rasa на три или шесть месяцев. Машина весит чуть больше 500 кг и способна проехать на одной заправке около 500 км.
Дизайнерский дом Pininfarina создал машину на водородном топливе H2 Speed. Особенность авто заключается в способности ускорятся до сотни всего за 3,4 секунды, а максимальная скорость — 300 км/час. Время на заправку составляет всего три минуты. Стоимость новой модели достигает 2,5 млн. долларов.

Модификации — гибриды

Схема водородного двигателя

Рассмотрим мотор, который сконструировал В.С. Кащеев.

По его разработки, двигатель кроме впускного клапана (6), через который подается воздух и выпускного клапана (7) для вывода выхлопных газов, в головке блока цилиндров (ГБЦ) есть специальный клапан для подачи водорода (9) и свечи зажигания (10), которые расположены в предкамере (8). Последняя располагается выше уровня поршня, когда он находится в нижней мертвой точке.

После того, как поршень достигнет НМТ (в камеру сгорания уже затянулся воздух через впускные клапана), подается водород и происходит воспламенение смеси. В это время уже открываются выпускные клапана. Так как разница давления в камере сгорания и за клапанами большая, при открытии выпускных клапанов, отработанные газы улетают и образуется вакуум и поршень притягивается в ВМТ и за счет импульса (обратно действующая сила) поршень перемещается обратно в НМТ.

Гибридный двигатель — это промежуточное звено между топливным мотором, работающем на продуктах нефти и на чистом водороде. Гибридные автомобили могут эксплуатироваться как на бензине/дизеле, так и на водороде.

Модифицированная топливная система

За основу берется обычный бензиновый двигатель. Топливо остается то же — бензин. Но, через впускной клапан подается воздух с водородом. Топливно-воздушная смесь такого состава повышает увеличить степень сжатия и уменьшить токсичность выхлопных вредных веществ.

Водород для тяжеловеса

Два последних года запомнились важными «водородными» новостями. Поговорим об известном проекте электрического грузовика Nikola One, представленного американской компанией Nikola Motor в 2016 году. История эта получила продолжение.

Итак, Nikola One. Грузовой электрокар, тягач с электроприводом и батареей емкостью 320 кВт·ч. На борту – собственная автономная электростанция. Электроэнергию вырабатывает система водородных топливных элементов.

Nikola One для американского рынка

Как заявил производитель, этот грузовик имеет автономный запас хода почти 1200 миль, по-нашему – 2000 км. И движется он с нулевой эмиссией отработавших газов – их просто нет, этих газов.

Изначально его планировали оснащать «удлинителем хода» – газотурбинным бортовым генератором, но потом все же остановились на ТЭ. Правда, для некоторых рынков возможность использования газотурбинного генератора все же оставили.

Заявленные характеристики тягача существенно превышают показатели большинства электромобилей, но есть и сомнения – хватит ли энергии силовой установки для перемещения 35-тонных грузов? На этот вопрос ответит практика эксплуатации. Но тут возникает еще одна проблема: где брать водород в достаточном количестве для парка Nikola One?

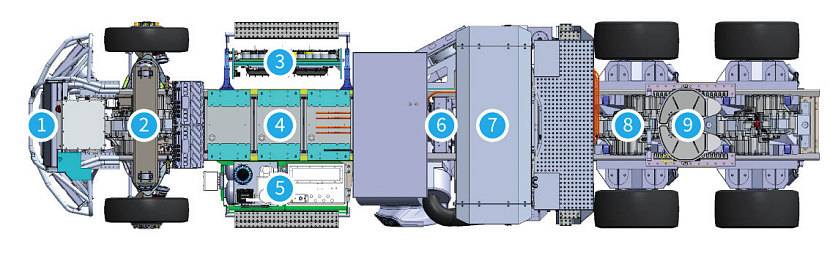

Компоновка тягача Nikola на водороде: 1 – система охлаждения; 2 – два электрических
мотор-редуктора для привода передних колес; 3 – блок высоковольтной и управляющей
электроники; 4 – тяговая батарея; 5 – ресивер пневматической тормозной системы и бак
системы охлаждения батареи; 6 – электрохимический генератор (топливные элементы
на 300 кВт); 7 – баки с водородом; 8 – задний мост с электродвигателем; 9 – седло
Фото: https://www.automobile-propre.com

Главный исполнительный директор (Chief Executive Officer) компании Nikola Motors Тревор Милтон (Trevor Milton) заявил, что концепция электрического грузовика Nikola One будет опираться на собственную водородную инфраструктуру. Она раскинется по всей территории Соединенных Штатов, захватив частично и Канаду. Компания намерена строить электролизные установки и транспортировать водород на заправки.

Не так давно Nikola Motor обрела партнера – компанию Nel ASA. Эта фирма поставляет для Nikola оборудование, помогая создать самую большую водородную топливную сеть в мире. Достаточно сказать, что в ней будут действовать 16 электролизных станций, работающих по технологии H2Station.

Уже знакомый нам г-н Тревор Милтон заявил, что заказ на поставку первых двух станций на основе щелочных электролизеров компания Nel ASA уже выполняет. Остальные 14 станций получат путевку в жизнь в ближайшее время.

Скотт Перри, один из ведущих специалистов Nikola Motor, рассказал, что компания Nel ASA поставляет водород в более чем 80 стран с 1927 года. «Мы уверены, что с таким опытным партнером наш проект будет успешным», – с оптимизмом заключил он.

Первоначально каждая станция будет производить до 8 т водорода в день. Однако объем выпуска может быть увеличен до 32 т в день. Кстати, каждый грузовик Nikola ежедневно будет потреблять около 50–75 кг водорода.

Интересная подробность: Nikola Motor намерена предоставлять свои заправки всем водородным транспортным средствам, а не только грузовикам собственной марки.

Прошло немного времени, и компания Nikola заявила, что будет производить не один, а два тягача – Nikola One и Nikola Two. Вторая модель отличается в первую очередь кабиной. Если у Nikola One имеется спальный отсек, то Nikola Two оснащен лишь компактной кабиной для перевозок, но не для отдыха.

С точки зрения энергетики Nikola Two не отличается от Nikola One. За кабиной находятся баллоны с водородом для питания электрохимического генератора. Он вырабатывает электрическую энергию для мотор-редукторов суммарной мощностью более 1000 л. с. По информации производителя, разгон до 60 миль/ч занимает не более 30 секунд, а пробег на одной заправке водородом составляет 1200 миль. Заправка же займет не больше 15 минут.

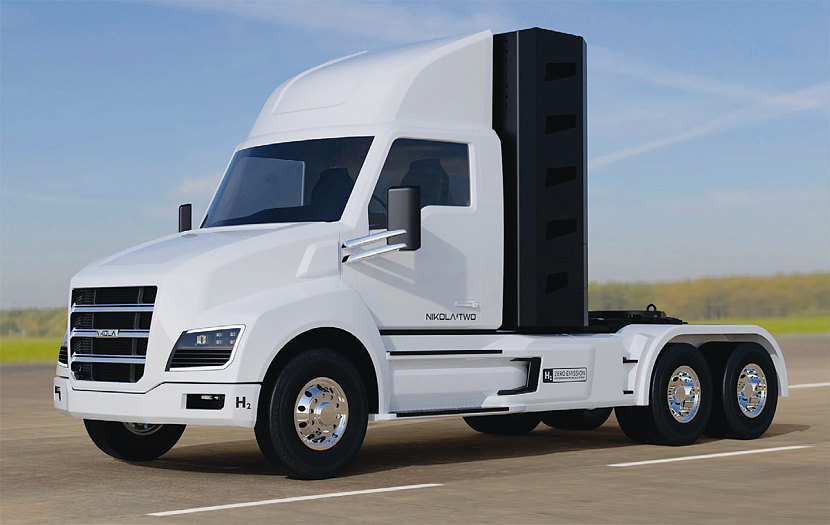

Nikola Two также ориентирован на американский рынок

В конце ноября 2018 года компания представили третью модель водородного грузовика. Она так и называется – Nikola Tre («три» по-норвежски). Если Nikola One и Nikola Two адресованы американскому рынку, то бескапотный Nikola Tre будет работать в Европе.

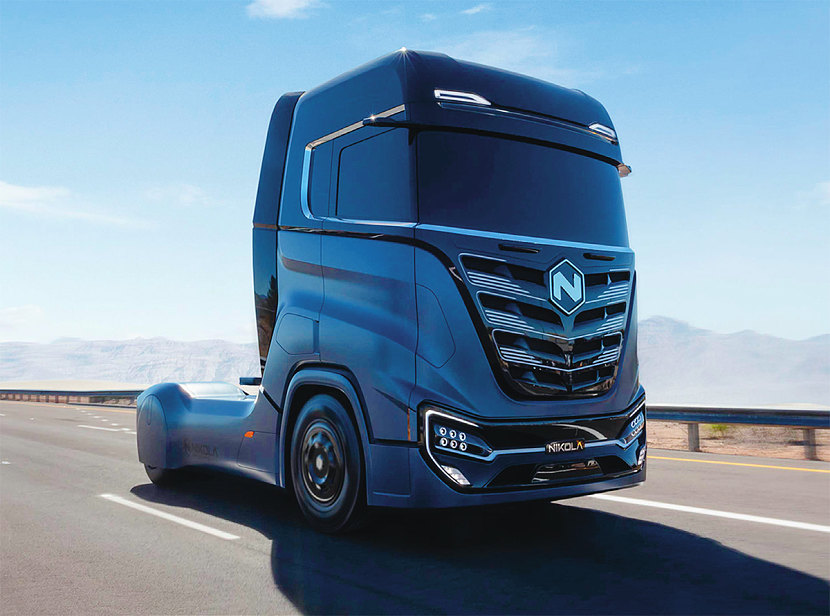

Nikola Tre для европейского рынка

Технические характеристики Nikola Tre практически не отличаются от двух первых моделей. Силовая установка мощностью от 500 до 1000 л. с., крутящий момент до 2000 Нм, запас хода до 1200 миль, продолжительность заправки примерно 20 минут.
