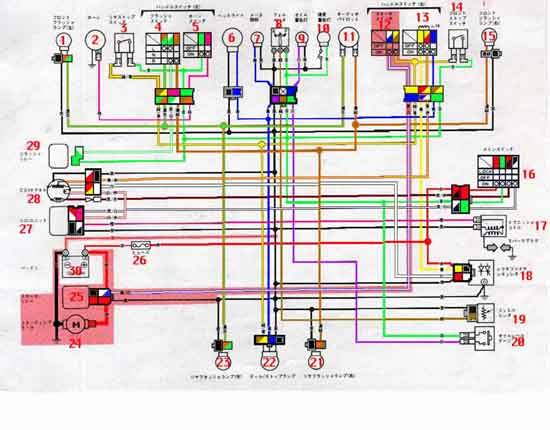

Эл схема скутера Yamaha BWS

Проверка питания коммутатора типа DC CDI

Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:

  • Если на дисплее пойдут нули — ищите обрыв в проводке питания
  • Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
  • Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше

Максимальные обороты лодочных моторов

Ниже приведены диапазоны оптимальных оборотов подвесных моторов при полностью открытой дроссельной заслонке и максимальной загрузке судна. Обороты двигателя при движении судна и верно подобранном гребном винте должны быть в пределах верхней половины указанного диапазо-на.

Выбирайте винты, соответствующие этим требованиям.

2-ТАКТНЫЕ ПОДВЕСНЫЕ МОТОРЫ

Обороты мотора, об/мин

9.9F, 15F, E9.9D, E15D, EK9.9D, EK15D, EK9.9J, EK15P

E25B, 25B, E30H, 30H, 25X, EK25B, EK25C

EK40G, E40G, EK40J, E40J

55D, E60J, E65A, 75A, E75B, 75C, 85A, 90A

E115A, 115B, 115C, 140B

150F, 150G, 175D, 200F

Z150P, Z175G, Z200N, Z150Q, Z175H, Z200P

Z200R, Z225H, Z250F

0* Модели моторов с левым направлением вращения гребного винта имеют те же оптимальные обороты, что и моторы с пра-вым направлением вращения.

4-ТАКТНЫЕ ПОДВЕСНЫЕ МОТОРЫ

Обороты мотора, об/мин

F9.9H, F15C, F20B, F20C

F40D, F50F, FT50G, F60C, FT60D

F75B, F75C, F80B, F80C, F90B, F100D

F/FL200A, F/FL200B, F/FL225A

F/FL200C, F/FL225B, F225C, F/FL250A, F/FL250B

Если обороты двигателя превышают рекомендуемые, замените гребной винт на модель с большим шагом.

Если обороты двигателя ниже рекомендуемых, замените гребной винт на модель с меньшим шагом.

ПРИМЕЧАНИЕ

Не допускайте продолжительной работы двигателя на оборотах, превышающих рекомендуе-мые – это может привести к повреждению двигателя.

0* Изменение шага гребного винта на 25 мм приведет к изменению оборотов двигателя на 200 об/ мин.

Кроме того, изменение оборотов зависит от типа винта, воды (соленой/пресной), типа судна (мас-сы и формы корпуса) и т. д.

0* При подъеме мотора с помощью системы гидроподъема максимальные обороты двигателя увели-чатся.

голоса

Рейтинг статьи

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

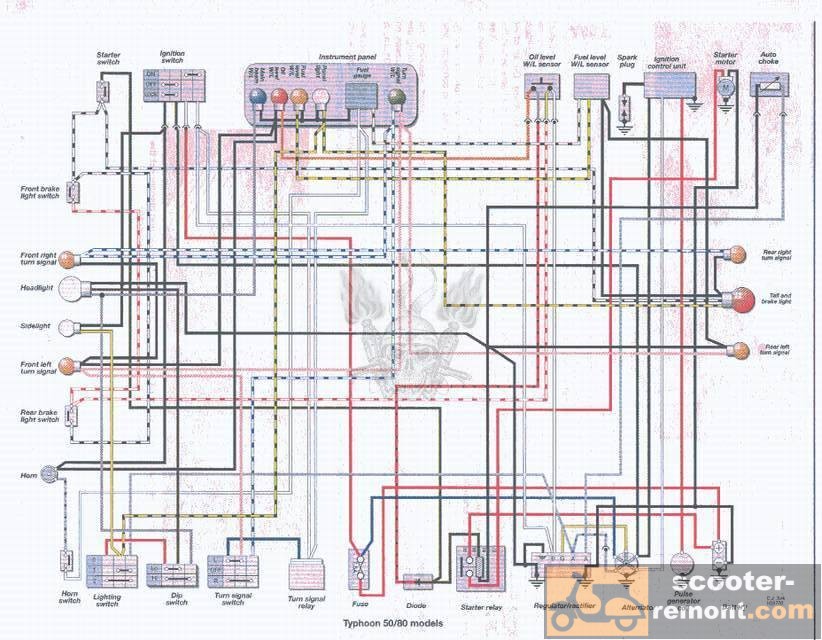

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Yamaha: Руководство по ремонту и техническому обслуживанию мотоциклов (54 модели) [PDF]

Стаж: 12 лет 6 месяцев

Guilty Pleasure · 09-Июл-08 19:27 (11 лет 8 месяцев назад, ред. 12-Июл-08 14:47)

300 Качество: ebook (изначально компьютерное), а так же есть отсканированые. Описание : 54 подробных руководстa к различным моделям мотоциклов. Модели мотоциклов :

  • Скачать раздачу по magnet-ссылке

  • 1.2 GB

Стаж: 12 лет 6 месяцев

Guilty Pleasure · 17-Июл-08 20:47 (спустя 8 дней)

Стаж: 12 лет 3 месяца

CHD37 · 18-Сен-08 23:56 (спустя 2 месяца 1 день)

Стаж: 12 лет 7 месяцев

vtruvian2618 · 11-Ноя-08 14:34 (спустя 1 месяц 21 день)

Стаж: 12 лет 6 месяцев

Guilty Pleasure · 11-Ноя-08 15:23 (спустя 49 мин.)

Стаж: 11 лет 11 месяцев

БелыйКонь · 17-Ноя-08 00:33 (спустя 5 дней)

Стаж: 11 лет 5 месяцев

neodiesel · 25-Дек-08 03:29 (спустя 1 месяц 8 дней)

Стаж: 11 лет 3 месяца

Денис Тюмень · 07-Янв-09 02:37 (спустя 12 дней)

Стаж: 11 лет 2 месяца

Alex__53 · 12-Фев-09 15:01 (спустя 1 месяц 5 дней)

Стаж: 11 лет 4 месяца

ozerman · 13-Фев-09 09:09 (спустя 18 часов)

Стаж: 11 лет 5 месяцев

neodiesel · 23-Фев-09 20:27 (спустя 10 дней)

Гость · 28-Мар-09 17:36 (спустя 1 месяц 4 дня)

Стаж: 12 лет 9 месяцев

Pisilina · 15-Апр-09 11:32 (спустя 17 дней)

Стаж: 11 лет 2 месяца

Acrobat · 31-Май-09 19:40 (спустя 1 месяц 16 дней)

Стаж: 10 лет 10 месяцев

Rumsbor · 11-Июн-09 16:59 (спустя 10 дней)

Стаж: 10 лет 6 месяцев

сталь52ru · 10-Сен-09 18:53 (спустя 2 месяца 29 дней)

Стаж: 11 лет 6 месяцев

maks ore · 04-Окт-09 18:02 (спустя 23 дня)

Стаж: 11 лет 6 месяцев

WerWolf159 · 02-Мар-10 05:40 (спустя 4 месяца 28 дней)

Стаж: 10 лет 9 месяцев

dolbanutij · 05-Апр-10 13:50 (спустя 1 месяц 3 дня)

Стаж: 11 лет 1 месяц

gtr1983_8 · 26-Апр-10 20:34 (спустя 21 день)

Стаж: 11 лет 9 месяцев

vahmen1 · 08-Июн-10 12:03 (спустя 1 месяц 11 дней)

Стаж: 11 лет 4 месяца

Narkom23 · 27-Авг-10 18:52 (спустя 2 месяца 19 дней)

Стаж: 9 лет 5 месяцев

daleko79 · 02-Дек-11 21:11 (спустя 1 год 3 месяца)

Стаж: 8 лет 3 месяца

ex.de · 06-Дек-11 22:23 (спустя 4 дня)

Стаж: 11 лет 10 месяцев

SkyDrag · 25-Янв-12 11:34 (спустя 1 месяц 18 дней)

Стаж: 11 лет 1 месяц

boroda21cm · 14-Фев-12 22:33 (спустя 20 дней)

Стаж: 10 лет 2 месяца

DEMOLISHER · 21-Июн-12 18:54 (спустя 4 месяца 6 дней)

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Общее устройство скутера

Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её

Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом

Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.

Если рассматривать общее устройство скутера, то, можно сказать, что этот транспорт заключает в себе двигатель, трансмиссию, подвеску, ходовую часть, пластиковые детали и системы, отвечающие за управление. Следует детально рассмотреть функции основных узлов мопедов.

  • В двигателе скутера (устройство зачастую представляет собой ДВС – двигатель внутреннего сгорания) энергия, получаемая от сгорания топлива, преобразуется в механическую, которая и приводит технику в движение.
  • Основная функция трансмиссии заключается в передачи крутящего момента из двигателя к ведущему колесу (в случае скутеров — это заднее колесо). Трансмиссия большинства мопедов, которые были произведены в период с начала 2000 годов по сегодняшний день, состоит из автоматического вариатора, сцепления, редуктора, а также системы ножного запуска.
На схеме представлено общее устройство мопеда: 1 – передний обтекатель; 2 – панель рулевого управления; 3 – защитный рулевой обтекатель; 4 – места для пассажира и водителя; 5 – багажник, расположенный под сиденьем; 6 – крыло; 7 – боковой обтекатель; 8 – заднее колесо; 9 – силовая передача; 10 – водительский пол; 11 – подвеска; 12 – тормозная система.

К ходовой части мопеда относятся оба колеса, тормозная система и подвеска. Именно благодаря подвеске, которая обеспечивает связь колёс с рамой, вибрации при езде гасятся, а торможения или набор скорости осуществляются плавно и мягко.

На фото показано устройство мопеда, а точнее, блок «двигателя и трансмиссии»: 1 – место, где двигатель крепится к раме; 2 – цилиндр двигателя; 3 – собственно, трансмиссия, в которую входит устройство вариатора скутера, а также сцепление; 4 – место, к которому крепится амортизатор; 5 – колесо.

В основном на всех мопедах стоит либо двухтактный, либо четырёхтактный бензиновый двигатель и, в зависимости от таких особенностей, мопед или скутер может быть дополнен различными компонентами – например, маслонасосом. Следует отметить, что устройство карбюратора скутера также относится к блоку «двигателя-трансмиссии», хоть оно и не указано на фото.

  • К устройствам управления скутера относят руль, ряд кнопок зажигания, поворотников, переключатели света фар тормозные рычаги и регулятор скорости.
  • Пластиковой облицовкой называют все грязевики, обтекатели, а также такой тюнинг, как спойлеры или панели, выполняющие эстетическую функцию.

Боковые зеркала, багажник, кофры и другие детали, не входящие в базовое устройство скутера, называют дополнительными компонентами или оборудованием. Несмотря на то что многие мотолюбители привыкли к скутерам с автоматическим центробежным сцеплением, на рынке можно встретить также и двухколёсную технику с механической системой переключения передач (например, с механической четырёхступенчатой коробкой переключения передач с объёмом двигателя в 49,3 куб. см). Такие скутеры считаются редкостью и требуют от водителей больших навыков управления.

Yamaha BWS 100: внедорожный скутер б/у

В городских пробках или в небольших городках скутер – незаменимое и экономичное транспортное средство. Однако, двухколёсный мотороллер хорош на благоустроенных дорогах, а не в деревне или посёлке, где часто асфальт видят только по телевизору. Для передвижения по грунтовым дорогам мы можем предложить японский внедорожный скутер с увеличенным дорожным просветом, широкими шинами, мощным двигателем и цепкими тормозами.

Yamaha BWS 100 Off-Road обладает модным, неустаревающим экстерьером, как магнит, притягивающим взгляды прохожих. Лёгкий, резвый и быстрый, эргономичный, с корпусом из высококачественного пластика. Под сидением, на котором могут удобно разместиться водитель с пассажиром, есть багажное отделение, куда свободно влезают шлемы, а две большие фары, расположенные горизонтально, ярко освещают проезжую часть в тёмное время суток.

В отличие от своего предшественника, с объёмом двигателя 50 см³, на скутер Yamaha BWS 100 установлен карбюраторный двухтактный ДВС, с рабочим объёмом одного цилиндра 100 см³. Отсюда и все различия между этими версиями, производимыми в Японии с 1995 по 2005 год в одинаковом кузове: мощность мотора, расход топлива, весовые характеристики, время разгона до, ограниченного электроникой, максимального значения скорости и др.

Итак, японские скутеры Yamaha BWS выделяются неприхотливыми двигателями, очень надёжным вариатором, отличной динамикой разгона, внушительным клиренсом, большой колёсной базой, шинами с широким профилем, чуткими тормозами и комфортабельным двухместным сидением. Благодаря этому, мотороллеры одновременно практичны на асфальтированном городском шоссе и на деревенской грунтовой дороге. Купить его – значит сделать правильный выбор!

Основными минусами скутеров Ямаха БВС являются: очень маленькая площадка для ног при посадке человека с ростом выше 180 см и склонность двигателей к перегреву при безостановочном движении на малых скоростях по пересечённой местности. К тому же, они уже не выпускаются. На рынок Европы поставляется Ямаха БВС китайского производства, а для покупателей из США выпускается следующее поколение внедорожных скутеров Yamaha Zuma 125.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Технические характеристики модели bws ямаха

Скутер Ямаха БВС оснастили 100-кубовым двигателем. Совместная работа с вариатором позволяет скутеру очень быстро набирать разгон с места. Карбюраторный двигатель способен выдать мощность от 9 до 11 л.с., чего вполне хватит для городских реалий. Производитель представил и маломощную модель, объем двигатель которой 50 кубов, способный выдавать порядка 6,5-7 л.с. Задняя подвеска относится к разряду маятниковых, которую оснастили барабанным механизмом. Спереди расположили дисковый тормоз. Передняя подвеска относится к разряду телескопических.

Для езды по бездорожью, специалисты из Yamaha оснастили модель всем необходимым:

  • Две передних фары, способные осветить дорогу на очень дальнее расстояние;
  • Жесткий передний тормоз;
  • Всесезонные шины, которые удивляют качественным сцеплением с любой дорожной поверхностью, будь то асфальт или же грязь.

Следует отметить такой фактор, как расход топлива: на 100 — кубовом моторе, скутер будет расходовать порядка 3 литров топлива, тогда как на 50 — кубовом – всего 1,5-1,6 литров на 100 км. Размеры топливных баков тоже отличаются – на более сильной модели установлен бак, объем 7 литров, на маломощной модели – 4 литра.

Снятие и чистка карбюратора

Для того, чтобы снять карбюратор со скутера, первым шагом снимаем весь пластик, который мешает получить доступ к карбюратору (обычно приходится снимать сиденье и пластик под сиденьем). Затем отсоединяем топливные и маслянные шланги (масляные есть только на 2-х тактном скутере), контакты пускового обогатителя. После этого откручиваем болты крепления карбюратора к двигателю.

Теперь после того как карбюратор удалось снять, необходимо очистить его наружную поверхность от грязи и пыли. Можно промыть в бензине и вытереть сухой тряпкой.

Следующим шагом осуществляем частичную разборку карбюратора, а именно: откручиваем болты крепления крышки поплавковой камеры (2 болта), затем аккуратно снимаем поплавок, чтобы не погнуть пластину. Саму крышку поплавковой камеры промываем очень тщательно изнутри. Теперь уже можно приступать к самой чистке внутренней части карбюратора скутера.

2 простых способа почистить карбюратор:

1) Промываем в бензине, затем осуществляем продувку с помощью компрессора с насадкой в виде заострённого кончика (это позволит эффективно продуть все каналы).

2) Покупаем балончик с жидкостью для очистки карбюратора. Тщательно прочищаем все каналы и жиклёры карбюратора. Балончик также заменяет компрессор, поскольку жидкость из него подаётся под большим давлением, что позволяет эффективно очищать мелкие каналы.

Особое внимание при очистке необходимо уделить всем каналам и жиклерам (жиклёры при очистке откручиваем). Пусковой обогатитель также снимаем и прочищаем его каналы

Высушивать внутренние части карбюратора не нужно

Теперь можем одевать поплавок и осуществлять сборку карбюратора в обратном порядке

Высушивать внутренние части карбюратора не нужно. Теперь можем одевать поплавок и осуществлять сборку карбюратора в обратном порядке.

Общее устройство скутера

Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её

Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом

Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
