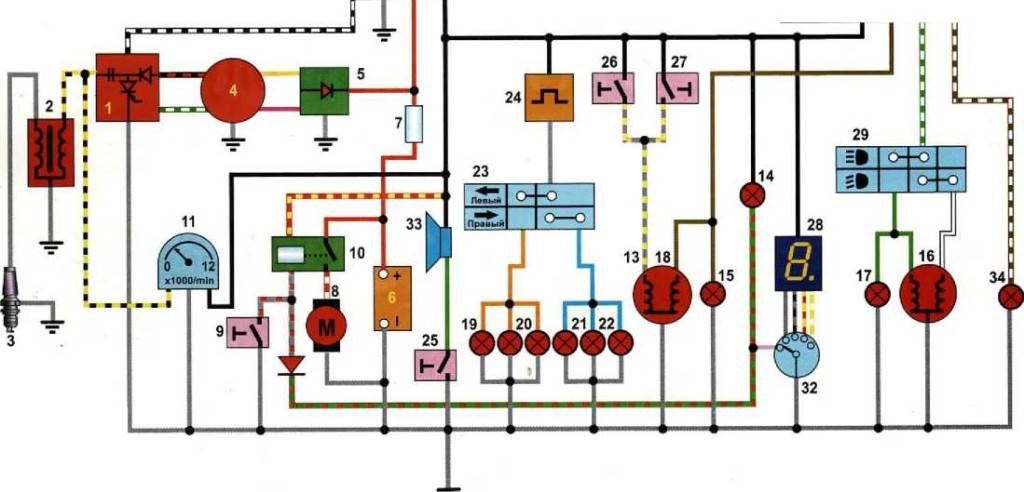

Электрическая схема проводки мопеда Альфа

Обслуживание мопеда

Как и всякое транспортное средство, мопеды Альфа нуждаются в регламентных работах, суть которых сводится к:

1. Замене деталей и узлов, чей ресурс выработался;
2. Настройке и восстановлении заводских параметров работы основных узлов и агрегатов;
3. Визуальном осмотре мопеда на предмет выявления поломок.

Китайские двигатели достаточно уверенно «отхаживают» по 20 000 км на наших отечественных ГСМ без поломок и переборки поршневой группы. Главное – своевременно заменять масло, особенно в период обкатки.

Если не эксплуатировать мопед в суровых условиях (зима, кросс по пересеченной местности и т.п.), то все сальники и резиновые уплотнения также прослужат долго.

Совет: почаще меняйте воздушный фильтр. Это сбережет карбюратор и облегчит пуск двигателя на всех режимах эксплуатации.

https://youtube.com/watch?v=wxwQ1XOhsG8

Как настроить рабочий ход карбюратора

Данная настройка карбюратора дает правильную смесь при рабочем ходе. Данную настройку нужно делать когда:

• Если вы на своем мопеде ездили, катались и на выкрученной свече зажигания у вас черный нагар;
• Если вы поехали, а мопед плохо скорость набирает, а при выкрученной свече зажигания у вас белый нагар.

Рабочий ход регулируется иглой установленной в дроссельную заслонку карбюратора. Для этого нам нужно открутить гайку дроссельной заслонки, вынуть дроссель с иглой из карбюратора.

У иглы есть проточки в количестве 5 штук. При покупке нового мопеда Альфа. Фиксирующая пластина находится на средней проточке.

Если у вас бедная смесь, белый нагар на свече зажигания, то фиксирую пластину нужно опустить на одно деление вниз. Тем самым мы поднимаем иглу на одно деление и увеличиваем количество поступающего топлива в камеру сгорания.

И на оборот. Если у вас обогащенная смесь и черный нагар на свече, то иголочку нужно опустить вниз.

После проделанной процедуры устанавливаем иголочку на место, собираем карбюратор и пробуем прокатиться. Смотрим за поведением работы двигателя мопеда после регулировки, катаемся.

Конечным итогом правильной регулировки рабочего хода карбюратора у вас должен быть бурый нагар на свече зажигания.

Как зарядить гелевый аккумулятор для мопеда без специальной зарядки

Спустя пару лет после покупки мопеда возникает необходимость подзарядки аккумулятора. И тут выясняется, что АКБ относится к категории гелевых элементов питания, для которой подходят далеко не все зарядные устройства. Как восстановить емкость батареи, если специального ЗУ не оказалось под рукой?

Есть ли альтернатива специальным ЗУ? Гелевая батарея не переносит переразряд, в результате которого гель плавится и превращается в жидкость. По этой причине для подзарядки не годятся устройства, способные зарядить свинцовый или AKB аккумулятор для мопеда. Эти варианты имеют слишком высокие показатели силы тока и напряжения.

Нужны специальные ЗУ с автоматической регулировкой зарядного тока, которые достаточно сложно найти в продаже. Напряжение подходящего зарядного не превышает 14 В, а верхний порог силы тока соответствует 1/10 емкости батареи (для 5 Аh — 0,5 А, для 7 Аh — 0,7 А). При этом устройство определяет время зарядки и самостоятельно отключается, когда батарея полностью зарядилась.

В качестве альтернативы специальным ЗУ можно использовать обычные зарядки с низким током заряда (например, 0,5 А) и выходным напряжением 12 V, которые подойдут для подзарядки батарей с емкостью от 5 Аh

В данном случае важно вовремя отключить зарядку, чтобы не допустить нагревания аккумулятора

Для определения продолжительности процедуры стоит разделить емкость аккумулятора на силу тока (для АКБ 5 Аh и ЗУ 0,5 А время зарядки составит 10 часов)

Также важно периодически проверять напряжение на гелевом аккумуляторе с помощью тестера: оно не должно превышать 14 В

Что есть такое коммутатор и зачем он нужен?

Если быть проще, то коммутатор — это некий модуль (по фен-шуй — модуль DC CDI либо AC CDI) в котором накапливается электрическая энергия, которая в нужный момент в виде импульса подается на катушку зажигания, где многократно умножается и в виде электрической искры проскакивает между электродами свечи зажигания.

В зависимости от типа коммутаторов, энергия необходимая для формирования икры может накапливаться в коммутаторе двумя способами:

• На коммутаторах типа AC CDI — энергия необходимая для образования искры на свече зажигания сначала формируется в высоковольтной катушке генератора и затем, в виде переменного тока поступает в коммутатор, где накапливается в конденсаторе и в нужный момент в виде импульса поступает на катушку зажигания
• На коммутаторах типа DC CDI — энергия необходимая для образования искры на свече зажигания в виде постоянного тока поступает непосредственно с аккумуляторной батареи, где преобразуется в переменный ток, многократно умножается по вольтажу и поступает на конденсатор

Катушки питания коммутатора на генераторе выглядят примерно так. На некоторых моделях генераторов их две, на некоторых всего одна

Для прохождения искры в нужный момент в конструкцию генератора и иже с ним коммутатора внесен магнитоиндукционный датчик (по-колхозному — «датчик холла» ). Магнитоиндукционный датчик по сути представляет из-себя обычный генератор переменного тока, только в миниатюре.

На внешней стороне ротора генератора есть небольшой выступ при прохождении которого возле датчика — в обмотках датчика формируется небольшой знакопеременный импульс, который поступает на тиристор коммутатора — тиристор открывается и энергия накопленная в конденсаторе поступает на катушку зажигания

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Общая информация

Потребительские качества

Покупателей, прежде всего, привлекает не только достаточно демократичная цена на мопеды данной марки, но и:

1. возможность обслуживать мопед своими руками;
2. наличие и доступность запасных частей;
3. простота проведения плановых ТО;
4. возможность круглогодичной эксплуатации.

Внешний вид играет далеко не последнюю роль в популярности мопедов Дельта

Технические особенности

Для удобства техническая информация о самом популярном мопеде из КНР сгруппирована в таблицу:

Параметр	Значение	Параметр	Значение
Наименование	DELTA YH 50 QT	Производитель	Chongqing Wonjan motorcycle China (Чунцин Вонцзянь)
Силовой агрегат	Одноцилиндровый, 4-х тактный, бензиновый, воздушного охлаждения, объемом 40 куб. см и 110 куб. см	Система питания	Карбюраторная
Электропроводка мопеда Дельта	Однопроводная, 12-ти вольтовая с «-» на массу	Система зажигания	Бесконтактная – разряд конденсатора (CDI)
Аккумулятор	Свинцовый или гелиевый 12-ти вольтовый 9 А/час	Пусковая система	Электро и кикстартер
Трансмиссия	Цепная, на заднее колесо, 4 передачи	Расход топлива	2,0 л на 100 км в смешанном режиме
Тормоза	Механические, барабанные	Емкость бензобака	4,8 л

Прилагаемая инструкция к мопеду содержит и схему CDI

Компрессор кондиционера от Chrysler

Примерно в это же время мне в руки попался холодильный компрессор и оказалось, что он идеально подходит в качестве основы для запланированного мной двигателя. Это был автоматический компрессор кондиционера RV-2 компании Chrysler. Кривошип разносил поршни на 90 градусов (дизайн V-твин), с диаметром цилиндра 58,7 мм и ходом поршня 33,4 мм.

В обоих цилиндрах в сочетании с правильной траекторией движения газа, рабочим объемом составил 127,8 куб.см, что составляет более чем вдвое больший объём по сравнению с MP1002C двигателя Philips. Являясь холодильным компрессором, конструкция была сделана основательно и с достаточным запасом прочности для такого сильного сжатия. Кроме того, этот компрессор содержал героторный масляный насос, который под давлением смазывал края большим шатунным подшипникам. Каждый алюминиевый поршень имел одно компрессионное кольцо и соединены через алюминиевые шатуны Alcoa. Этот компрессор оказался самым оптимальным для моей задумки.

Компрессор кондиционера Chrysler RV-2

Годы разработки

На протяжение нескольких лет, я спроектировал и уже отработал все необходимые компоненты, для того, чтобы адаптировать компрессор к работе в двигателе Стирлинга. Я также сконструировал трубчатую несущую раму, которая являлась несущим основанием для двигателя. Рама стилизована под аналогичную используемую на генераторной установке Philips.

Головка нагревателя, вытеснитель и внутренний цилиндр выполнен из труб нержавейки 302 различных размеров. В роли регенератора использовал путанку из медной проволоки. Охладитель, расположенный со стороны сжатия двигателя, был изготовлен из алюминиевых трубок. Использовал небольшой генератор 200 Вт 12 вольт с ременным приводом, который изначально был куплен и предназначался для работы на садовом тракторе.

Вот этот двигатель, получивший название SV-2 MK I (Stirling V-2 Mark I):

Генератор на базе двигателя Стирлинга SV-2 MK I (Stirling V-2 Mark 1)

Элементы цепи зажигания.

Электронный тахометр на приборной панели.

При включённых поворотниках издаёт характерные щелчки частотой около 1 Гц. Также нельзя производить замену ламп на более мощные. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока — лампу ближнего и дальнего света, а также лампы подсветки приборной панели их может быть несколько.

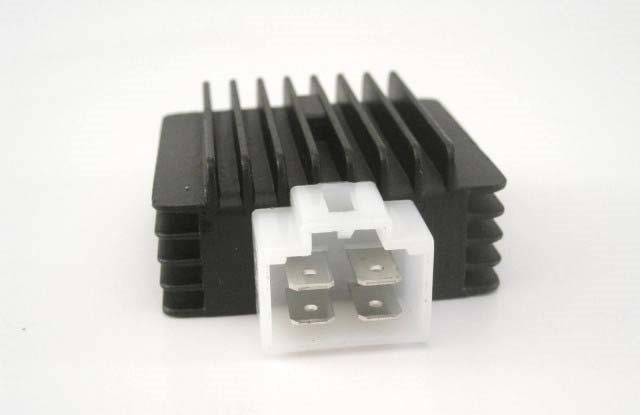

Вот так выглядит реле-регулятор на скутере.

Из-за своей примитивной схемотехники реле-регулятор частенько выходит из строя. Основные понятия Для того чтобы разобраться в проводке, нужно немного понимать в видах тока. На пусковое реле приходит толстый красный провод от плюсовой клеммы аккумулятора. С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации.

Пусковое реле размещено с правой стороны на раме скутера. Это обычный клавишный переключатель, который коммутирует плюсовое напряжение от реле-поворотов серый провод на лампы. От датчика отходят три провода. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. Опытные владельцы после покупки заменяют ее на проводку с резиновой изоляцией. Также нельзя производить замену ламп на более мощные. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Работа проводки Большой черный провод соединяет в себе: 2 желтых, зеленый и красный, где течет постоянный ток. Ценные советы Не секрет, что изоляция проводов сделана из дешевого пластика и лучше изоляцию заменить на резиновую до того, как она посыплется через несколько дождей.

Устраняется это легко, но провод придётся укоротить на 0,5 — 1 см. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания. Мощность лампы 25W, напряжение питания 12V. Катушка зажигания 2. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Конструктивно катушка зажигания расположена рядом с пусковым реле. Поэтому, если на холостом ходу лампа светит очень ярко, а не в полнакала, то лучше выключите её и проверьте реле-регулятор. Alpha 72 ( Регулятор напряжения )

Выявление неисправностей и ремонт электрооборудования мопеда Дельта

1. Отсутствие искры или ее силы не достаточно для зажигания. Для этого следует выкрутить свечу и оценить ее внешний вид. Также следует проверить наличие искры в вывернутом состоянии.
2. При поиске неисправности в системе зажигания следует установить рабочую свечу и попытаться завести двигатель.
3. С помощью мультиметра следует проверить контакт двигателя с рамой.
4. Оценить работоспособность генератора можно на основании измерения сопротивления катушки. Сопротивление измеряется между массой и проводом черного цвета с красной полоской. Если сопротивления нет или оно очень низкое, виноват в неполадках генератор. Для подтверждения этого факта следует демонтировать генератор и проверить сопротивление непосредственно на катушке.
5. Если генератор рабочий, проверяем целостность цепи. Схема электрооборудования мопеда Дельта позволяет определить порядок выполнения поиска неисправностей и их устранение.
6. Затем проверяется сопротивление на выводах блока зажигания. Поскольку данный элемент ремонту не подлежит, при выявлении неполадок, его следует заменить.

Также могут быть нарушения в системе зарядки аккумулятора. Признаком неполадок будет постоянно разряженная батарея. Причиной может быть нарушение системы питания. Выявление проблем совершается с использованием мультиметра.

При повреждении системы питания ток не поступает на аккумулятор. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.

Электрическая схема мопеда Дельта упрощает процесс поиска неисправностей. При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование.

Современные скутеры, изготовленные в Китае, имеют похожую компоновку. Инженеры Поднебесной не стали утруждаться и собрали все ответственные узлы по единой схеме. Даже если различия имеются, они минимальны.

Данное утверждение справедливо и для электрических компонентов мопеда. Любой владелец периодически сталкивается с проблемами, связанными с данными узлами. Электрическая схема китайского скутера 4т не является сложной системой, в ней заключены только главные элементы, необходимые для полноценной работы агрегата.

Зная основные узлы электропроводки и их назначение, можно быстро найти проблему и устранить ее.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Коэффициент пускового тока

Существует еще один важный нюанс, который необходимо обязательно учитывать — это коэффициент пускового тока. Во время запуска большинства электрических приборов, на первые несколько миллисекунд их энергопотребление повышается. К примеру стандартная микроволновая печь на 800 Вт имеет коэффициент пускового тока — 2, соответственно в первую секунду ее энергопотребление будет составлять 1600 Вт. В большинстве случаев эти коэффициенты распределяются следующим образом:

Таким образом можно рассчитать, что если при отключении электричества в вашем дома горит 3 лампы накаливания по 100 Вт, запущен компьютер 400 Вт, холодильник 600 Вт и вы решили сделать уборку пылесосом на 1800 Вт (коэффициент пускового тока 2,5) то Вам нужен дизель-генератор или бензогенератор на 5,8 кВт, при этом желательно оставить некий запас и установить электростанцию на 7 кВт. Если Вы попробуете проделать эти операции с электрогенератором, мощность которого составляет 4 кВт то возникнут нежелательные перегрузки и сработает система защиты. Поэтом расчеты оптимальной производительности домашней станции имеют большое значение.

Китайские мопеды

Одноплатформенные модели

Сегодняшние реалии таковы, что отечественных моделей уже и не встретишь на дорогах общего пользования.

Времена меняются, и ослабевшее знамя свободы из рук отечественных «Карпат» и «Верховин» подхватили китайские мопеды серий:Констатируем факт – продукция из Китая стала массовой и на отечественном рынке мотоциклов

• Альфа (Alfa);
• Дельта (DELTA);
• Дино (Dino);
• Ирбис (Irbis);
• Випер (VIPER);
• Зип Стар (Zip Star);
• Лидер (Leader);
• Мустанг (Musstang);
• Бриз (Briz);
• Динго (Dingo);

и другие аналогичные модели, оснащенные всем необходимым для поездок. Это все «соплатформенники» Дельты, выпускаемые китайским производителем Chongqing Wonjan motorcycle и компаниями, купившими у него лицензию.

Схожесть конструкции

Примечательно, что электропроводка мопеда Дельта аналогична с другими моделями, что облегчает обслуживание и увеличивает популярность транспортных средств.Кажущаяся сложной на первый взгляд, схема электрических соединений достаточно традиционна

Видео в этой статье даст информацию относительно обслуживания схожих моделей. Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения.На фотографии представлена часть электрической схемы модели Дельта с тахометром

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.

Особенности электрооборудования

В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:

1. Электронное 12В зажигание;
2. Электрический стартер;
3. Электронный тахометр на панели приборов.

Справочно: электронное зажигание обеспечивает беспроблемный пуск двигателя и его устойчивую работу во всех режимах эксплуатации. Простая схема и легкость замены своими руками вышедших из строя компонентов существенно упрощают пользование транспортным средством.

Источники энергии

На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).

Шестикатушечный генератор также хорошо справляется со своими обязанностями:

1. Поддерживает напряжение во всем диапазоне оборотов двигателя;
2. Обеспечивает работу головного света и габаритов во время движения.

Справочно: заводская инструкция не разрешает установку дополнительных осветительных проборов. Также запрещается использовать на мопеде лампы головного света больше указанной в технической документации мощности.

Органы контроля и управления

Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:

1. Скоростной режим;
2. Обороты двигателя;
3. Состояние заряда АКБ;
4. Суточный и общий пробег (см. также схему проводки мотоцикла Урал).

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

• аккумулятор;
• индикаторы;
• лампочки;
• датчики;
• обогатитель;
• другие узлы;
• пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

МОЙ МОТОЦИКЛ

13.02.2019 NEMEC 47250

Так как сайт я создавал всесторонним то хочу уделить немного времени китайским мопедам, точнее сегодня затронем реле-регулятор напряжения мопедов Viper, Delta, Alfa. Нашел соответствущую инфу и хочу поделиться с вами.

Проводка китайских мопедов Viper, Delta, Alfa весьма интересна. Зажигание идет отдельно, освещение отдельно, что аналогично и во многих других скутерах и мотоциклах. Но само освещение очень запутано. Мы имеем две ветки освещения, одна это электроэнергия генератора, другая – аккумулятора. Одновременно сам генератор питает и аккумулятор. И вот чтобы эти две проводки соединить, используется реле-регулятор напряжения.

Предназначен он для выпрямления напряжения и стабилизации его, чтобы на аккумулятор и освещение не поступал ток больше обычного (помните, как горели лампочки в старых мотоциклах, все потому, что там не было стабилизатора). Это главная задача данного реле-регулятора напряжения. И если посмотреть на количество проводов такого реле-регулятора, мы видим их четыре. Один, зеленый, это масса (в скутерах часто масса зеленая), другой – красный, он идет на аккумуляторную батарею. Третий и четвертый идет с генератора. И тут можно запутаться. Каждый провод идет с напряжением 12 В, но если всмотреться в структуру генератора, понятно, что на одном чуть меньшее напряжение, это сделано ради относительности, чтобы реле могло сравнивать два напряжения

Здесь важно не спутать провода, так как в одних скутерах обозначены они белым и желтым цветами, а в иных идут два белых. Но они не одинаковые, путать их нельзя

Кстати, если смотреть проводку в мопеде Viper Active, тут реле-регулятор имеет вместо белого розовый провод. Поэтому запомните, при сопоставлении проводов или иных реле-регуляторов, белый равнозначных розовому. Есть и другие реле-регуляторы напряжения, где цвета еще более изменены, но про это поподробнее позже.

Итак, объяснили цель реле регулятора. Реле-регуляторы напряжения мопедов Viper, Alfa, Delta взаимозаменяемы. Их можно спокойно менять, притом к мопеду Viper запасные части тяжело найти и тут многим придется взять реле-регулятор напряжения именно от скутера Alfa или Delta, так как «родимого» не найти. Разница тут будет в соединениях, придется перепаивать, и в том, что уже упоминали, в Viper вместо белого цвета часто используют розовый.

Аналогично и генераторы можно менять. Разница между ними в количестве намотанных проводов и в цветах. Также соединение отличается при выходе проводов, поэтому тут придется перепаивать или просто соединять без «мамы-папы».

В мопедах Viper реле-регулятор напряжения находится под сидением. Чтобы не спутать его с другим элементом проводки, ищем запчасть в ребрами, так как реле-регулятор требует охлаждения и на металлическом корпусе они обязательно будут. А вот размеры могут быть разные. Данное реле очень похоже на коммутатор мотоциклов Минск или Восход. На этом пока все….

Обслуживание электрооборудования

Что может омрачить эксплуатацию мопеда, так это его непрогнозируемая поломка. И хотя схема работы основных узлов и агрегатов производителем используется достаточно проверенная, тем не менее, возможны отказы в работе того или иного электронного оборудования. (см. также статью Особенности проводки мопеда Альфа)

Чтобы этого избежать, от владельца требуется проводить плановые технические осмотры согласно рекомендованным производителем сроков (по пробегу):

Столь пристальное внимание к электрооборудованию обусловлено тем фактом, что при движении на мопеде ближний свет фар должен быть включен постоянно. Это вызывает повышенный износ всех элементов электрической системы

Также внимания требует и проводка на мопед Дельта – качество ее разъемов и соединений оставляет желать лучшего.

Аккумуляторная батарея заслуживает особого внимания еще и по той простой причине, что при выходе из строя реле зарядки, электролит начнет выкипать. (см. также статью Схема проводки ИЖ Планета 2: особенности установки)

На мопедах используется 2 типа АКБ:

Китайские мопеды

Одноплатформенные модели

Сегодняшние реалии таковы, что отечественных моделей уже и не встретишь на дорогах общего пользования.

Времена меняются, и ослабевшее знамя свободы из рук отечественных «Карпат» и «Верховин» подхватили китайские мопеды серий:

Свежие промокоды от КОЛЕСА.ДАРОМ

Шины, оригинальные масла и аккумуляторы со скидкой Бесплатная доставка Бесплатный шиномонтаж Получить купон

Констатируем факт – продукция из Китая стала массовой и на отечественном рынке мотоциклов

• Альфа (Alfa);
• Дельта (DELTA);
• Дино (Dino);
• Ирбис (Irbis);
• Випер (VIPER);
• Зип Стар (Zip Star);
• Лидер (Leader);
• Мустанг (Musstang);
• Бриз (Briz);
• Динго (Dingo);

И другие аналогичные модели, оснащенные всем необходимым для поездок. Это все «соплатформенники» Дельты, выпускаемые китайским производителем Chongqing Wonjan motorcycle и компаниями, купившими у него лицензию.

Схожесть конструкции

Примечательно, что электропроводка мопеда Дельта аналогична с другими моделями, что облегчает обслуживание и увеличивает популярность транспортных средств.

Тестируем жидкое стекло на Brilliance V5

Всем привет! Слышали про японское жидкое стекло Willson Silane Guard? Я уже успел протестировать эту штуку, заказав его прямиком из Японии. Кому интересно: читайте мой блог, — наглядно покажу, что это за средство и как оно работает.

Кажущаяся сложной на первый взгляд, схема электрических соединений достаточно традиционна

Видео в этой статье даст информацию относительно обслуживания схожих моделей. Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения.

На фотографии представлена часть электрической схемы модели Дельта с тахометром

Характеристики

Мотоцикл Альфа 110 можно использовать как для катания по городским улицам, так и для длительных поездок по загородной местности.

Альфа. Модель 2018 года

Последняя модель Alpha, которая вышла с завода в 2021 году получила ряд обновлений:

• более тихий глушитель, хоть многие «альфисты» почему-то наоборот стараются придать глушителю больше ревущего звука;
• более качественная, цепкая резина;
• обновленная панель спидометр-тахометр – это настоящий подарок мопедистам, так как дизайн двойной алюминиевой банки уже изрядно приелся;
• более контрастные цвета мотоцикла;
• наличие защитных дуг нового поколения.

Альфа в базовой комплектации имеет

1. Электрический стартер.
2. Электронное зажигание на 12В.
3. Электронный тахометр на приборной панели.
4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды.Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион

1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка “Пуск”; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит

Электрическая схема проводки мопеда Альфа Представляем схему электрического оборудования китайского мопеда Alpha, Delta и других мопедов, построенных на их платформе.

Проводить ремонт электропроводки с помощью этой эл схемы можно на большинстве мопедов из Китая, а именно:

• Альфа 50, 72 и 110 кубов
• Дельта
• Орион
• Вайпер
• Ирбис
• Динго
• Бриз
• Мустанг
• Дино
• Зиз Стар
• Лидер
• Зодиак

Обслуживание мопеда

Как и всякое транспортное средство, мопеды Альфа нуждаются в регламентных работах, суть которых сводится к:

1. Замене деталей и узлов, чей ресурс выработался;
2. Настройке и восстановлении заводских параметров работы основных узлов и агрегатов;
3. Визуальном осмотре мопеда на предмет выявления поломок.

Китайские двигатели достаточно уверенно «отхаживают» по 20 000 км на наших отечественных ГСМ без поломок и переборки поршневой группы. Главное – своевременно заменять масло, особенно в период обкатки.

Если не эксплуатировать мопед в суровых условиях (зима, кросс по пересеченной местности и т.п.), то все сальники и резиновые уплотнения также прослужат долго.

Совет: почаще меняйте воздушный фильтр. Это сбережет карбюратор и облегчит пуск двигателя на всех режимах эксплуатации.
