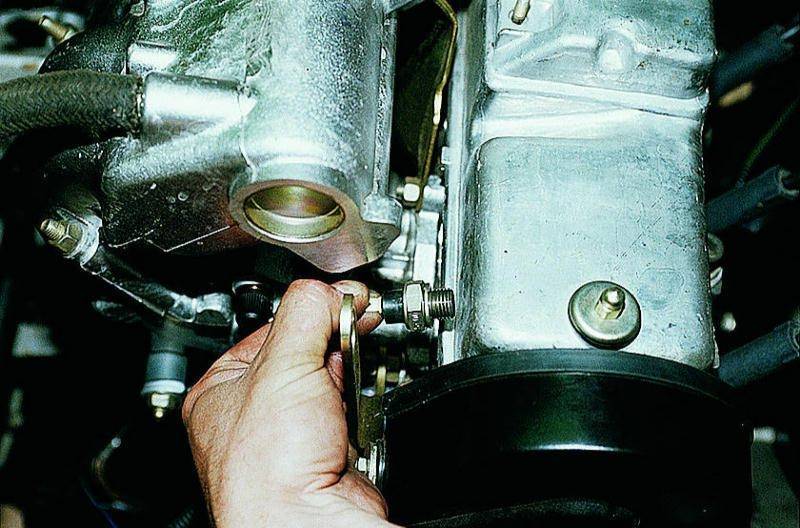

Где находится датчик давления масла на ВАЗ-2114: 8 клапанный двигатель

Диагностика датчика уровня масла в ВАЗ

Датчик уровня масла (он же – ДУМ) в любом автомобиле выполняет важнейшую функцию – функцию контроля и защиты двигателя. Если этот датчик неисправен, велика вероятность «сухой» работы мотора, что, как известно, чревато как минимум повышением потребления топлива и как максимум – поломками в самом сердце вашего авто.

В ВАЗ 2115 датчик уровня масла находится рядом с двигателем, в непосредственной близости от масляного фильтра. Индикатор, в свою очередь, выведен на приборную панель автомобиля. При снижении уровня масла до критической отметки загорается индикатор, и автовладельцу необходимо как можно быстрее долить масло в двигатель. Во всяком случае, это при работоспособном датчике. Однако, помимо снижения уровня масла, горящая лампочка на приборной панели может также означать и неисправность самого датчика – например, вызванную окислением контактов или их замыкании.

Проверить, насколько работоспособен датчик уровня масла ВАЗ 21115, можно как на станции технического обслуживания, так и совершенно самостоятельно. Для этого не нужны никакие специальные инструменты – достаточно проверить уровень масла с помощью контрольного щупа (под капотом). Можно провести (также самостоятельно) и более тщательную проверку.

Инструментарий, необходимый для проведения диагностики, минимален – вольтметр, набор отвёрток.

Диагностика работы датчика уровня масла ВАЗ 21115.

Удобнее всего работы проводить на яме, либо с помощью подъёмника.

Устанавливаем автомобиль на яме, предприняв все необходимые меры для обеспечения безопасности (как минимум, автомобиль остаётся на ручном тормозе).
Снимаем защиту, чтобы получить возможность непосредственного доступа к датчику уровня масла.
При включённом зажигании отключаем питание датчика. Теперь можно измерить напряжение между массой и колодкой. Работоспособный датчик покажет 12в, неисправный – отсутствие напряжения.

При отсутствии напряжения можно пойти несколькими путями. Во-первых, исключить окисление контактов (их достаточно зачистить). Во-вторых, проверить провод на предмет обрыва. Если же обрыва вы не нашли, а зачистка контактов не привели к желаемому результату, вероятнее всего, причина в самом датчике и его придётся заменить.

Замена датчика уровня масла ВАЗ 21115

Инструментарий, необходимый для проведения всей операции, минимален – достаточно ключа на 10. Впрочем, автомеханики утверждают, что необходима ещё функция «прямые руки»).

Замена ДУМ проводится на яме, эстакаде или с помощью подъёмника.

Начало работ аналогично вышеприведенным рекомендациям по диагностике датчика. Автомобиль надёжно закрепляется на подъёмнике, яме или эстакаде, после чего (при выключенном зажигании!) отключаем массу двигателя.
Снимаем поддон, отключаем от ДУМ питание и снимаем его с помощью ключа на 10.
Устанавливаем новый датчик уровня масла ВАЗ 21115, далее в обратном порядке восстанавливаем целостность и работоспособность нашего авто.

Особенности проведения диагностики

Перед проведением диагностики рекомендуется провести визуальный осмотр прибора на наличие повреждений корпуса контроллера, пятен от вытекания жидкости из мотора и других изменений. При обнаружении масляных следов, требуется удостовериться, что возникновение неисправности заключается в датчике, убедиться в этом поможет осмотр силового агрегата. Когда из регулятора идет вытекание расходных материалов – причина неполадки связана с износом уплотнения. А если подкапывание масляной жидкости происходит из разъемов клемм, без замены контроллера не обойтись.

Для более точного определения неисправностей при работе устройства поможет выявить диагностика с использованием вольтметра:

Для этого потребуется яма или эстакада и выполнение последующей инструкции:

открутить болты фиксации защитного покрытия агрегата;
демонтировать защиту;
при обнаружении ДДМ, запустить двигатель;
произвести отключение провода питания от устройства;
при помощи тестера произвести диагностирование напряжения (норма напряжения 12 вольт).

При пониженном напряжении причиной неисправности является в блоке индикации или контактах электроцепи, а также ее обрыве.

ЧТО ДЕЛАТЬ, ЕСЛИ ГОРИТ ЛАМПОЧКА ПОСЛЕ ЗАМЕНЫ ДАДМ?

При запуске двигателя четырнадцатой маслонасос перекачивает смазывающую жидкость из картера в масляную магистраль, при этом она проходит через масляной фильтр, который удаляет из смазки все механические загрязнения.

Если на дне картера скопилось много осадков (нагар, который смывается маслом с внутренностей движка и попадает в картер), они могут забить сетку фильтра, вследствие чего даже исправно работающий маслонасос не будет обеспечивать требуемое давление смазывающей жидкости.

В такой ситуации необходимо слить все масло из картера и в случае его сильного загрязнения – поменять на новое. Также нужно прочистить либо заменить масляной фильтр.

С давних времен, начались не понятные подтеки, в связи с которыми я поменял половину сальников и прокладок в ДВС, но проблема так и не была устранена.

Вчера после очередных покатушек, заметил что не горит лампочка аварийного давления масла на приборной панели, ну и первые мысли что перегорела лампочка. Но я решил заглянуть под капот, заглянул увидел оборванный провод на этом датчике, отчего был удивлен оО.

Ну да ладно, поставив новый провод и запустив машину, я увидел что подтекает опять маслицо.После небольших манипуляций я увидел что масло пузырится аж из под коллектора выпускного, ну тут я реально уже ахнул И даже записал видос.

Окей подумал я. И пересмотрев видео, заметил что на стенке ГБЦ виден подтек, с датчика давления масла, и реально запустив еще раз дрыгатель, я увидел как масло прям наливается из под датчика давления…Недолго думая, я выкрутил датчик, т.к. держался он там в последний раз не очень хорошо.Но вместе с ним выкрутилась и резьба из гбц =\ Таким образом остался я без резьбы в гбц… :(После всего увиденного, меня чуть не хватил шок, чтожеделатьомг я решил что нужно как то восстанавливать резьбу в ГБЦ. Начал курить форумы и понял что не я один такой. Много у кого на этих бошках слизывает резьбу под этим датчиком. Тем же вечером перелопатив тонны информации, я понял, что нужно явно делать футорку (переходник) под больший диаметр, растачивать канал и нарезать резьбу… но вот беда… на неснятой ГБЦ это практически анрил… т.к. стружка может попасть в масло канал.

Тут же я нашел интересную информацию.”Глубина отверстия 4 см, до масляного канала 3см, резьба нарезана на 1.5 см, датчик закручивается на 1см. Можно прорезать резьбу поглуже и получить 2 см живой резьбы.”Выйдя на улицу дабы убедится в этом, я увидел немного другую картину…Ни каких 3см о которых шла речь я не увидел… там не более 1,5 см резьбы, ну ладно 1см резьбы у нас слизался… осталось только 0,5 см живой резьбы… :(Тут я понял что дела очень плохи, и без расточки не обойтись, НО все на том же замечательном сайте драйв2, мне ребята подсказали, что можно купить метчик на 16 и он идеально подойдет в мою ушатанную дырдочку, и якобы растачивать не придется…Окей сказал я и погнал быстрее вытачивать футорку у токаря, М16х1,5 переходящий под датчик в М14х1,5.

Потом поехал покупать метчик, купив метчик понял что он еле-еле влазиет конусом своим в мое отверстие.

Поняв что не все так гладко, да и день подходил к концу, я решил закончить на сегодня все дела, т. к. утро вечера мудренее.

То есть по факту, я еще даже первым метчиком не прошелся до конца, прошел только примерно 70% и только только первые виточки начинают нарезать резьбу, но как я уже сказал, стало темнеть и все работы продолжу завтра! И если все получится удачно, то я выложу фотку уже с переходничком моим, и завернутым датчиком.

Поэтому ребята, не надо тянуть датчики на алюминивой головке, ни к чему хорошему это не приведет. Самое кстати что интересное что я ведь и не тянул датчик то, при его замене он просто крутился бесконечно, видимо резьба уже свернулась не от перетяжки а просто от кол-ва поменяных датчиков :(===============================================================================Update!Нарезал резьбу, но чуть меньше чем 2,5см, а выточил я переходник 2,5см. Закрутил насколько хватило резьбы, завел, прогрел, погазовал, проехался, ни одной капли не заметил

p.s. Метчик с первым номером все никак не хотел цепляться, поэтому решено было попробовтаь сразу вторым номером и на удивление он сразу зацепился, и начал резать резьбу… оО.

Немного о масле и датчике
Способы проверки
Замена

Внутри двигателя любого автомобиля находится большое количество элементов, которые трутся между собой. При работе компоненты сильно нагреваются, что может привести к разрушению с течением времени.

Чтобы детали мотора не изнашивались преждевременно, внутрь него заливается смазка — моторное масло. Оно создает защитную пленку, которая способствует улучшению трения без износа деталей. За счет этого ресурс силовых агрегатов существенно увеличивается.

Внешний вид устройства

Проверка работоспособности

Чтобы убедиться в том, что ДУМ работает исправно и не дезинформирует водителя, необходимо с определенной периодичностью проверять его работоспособность. Процедура несложная, справиться с которой по силам начинающему водителю. Но, как правило, новички сталкиваются с одной проблемой – поиск самого устройства. Датчик уровня масла ВАЗ-2114 находится возле масляного фильтра. Проверить его исправность можно, проделав следующие действия:

Первым уделом необходимо найти подходящее для диагностики место;
После чего демонтируется защита двигателя;
Находим ДУМ, вычищаем всё от грязи и пыли;
Заводим двигатель машины;
Отсоединяем контакт, ведущий к колодке;
Осуществляем замер напряжения.

Если датчик в исправном состоянии, вольтметр отобразит показатели напряжения, равные 12В. Если же по каким-либо причинам приспособление отображает другие цифры, не будет лишней проверка работоспособности блока индикации, контактов на наличие окисления, обрывов в электрической цепи. Полная замена механизма обретает актуальность, когда все вышеперечисленные рекомендации и действия не принесли должного эффекта.

Проверка устройства — процедура достаточно легкая. Хотя далеко не каждый, даже опытный автовладелец, знает, как она выполняется.

Что ж, поделимся этим секретом. Для работы вам потребуется определенный набор инструментов, куда входят:

Набор ключей;
Сухие тряпки;
Вольтметр;
Смотровая яма.

Искомый датчик располагается непосредственно возле масляного фильтра.

Расположение

Для этого:

Установите автомобиль на смотровую яму;
Снимите обязательно защиту двигателя. Без этого, увы, никак;
Найдите необходимый вам датчик;
Очистите его корпус от налипшей грязи, скопившейся пыли;
Заведите двигатель машины;
Отключите провода, которые подключаются к колодке;
С помощью подготовленного заранее вольтметра измерьте показатели напряжения н колодке и массе;
Если датчик исправен, вольтметр покажет вам напряжение около 12 В.

Но далеко не всегда напряжение на приборе появляется. В этом случае следует провести еще пару манипуляций:

Проверьте, работает ли блок индикации. Он может оказаться неисправным, а вы будете всю вину сваливать на датчик;
Проверьте состояние контактов. Это прибор не самой высокой надежности, плюс эксплуатация в суровых условиях не редко приводит к обрывам в сети.

Если даже после этого датчик все равно не подает признаки жизни, тогда не остается ничего другого кроме как заменить его на новый. Это единственный способ устранить поломку. Ремонту сломанный ДУМ не подлежит.

ПРОВЕРКА РАБОТЫ ДАТЧИКА ДАВЛЕНИЯ МАСЛА НА ВАЗ 2115

Замена датчика уровня масла ваз 2115 или давления масла проводится только после тщательной проверки их работы.И в первую очередь, проверка давления в системе является основополагающим фактором.

Поэтому следует:

извлечь датчик, который размещен возле масляного насоса;
прокрутить стартер, не заводя двигатель.

Если масло польется из соединения датчика, значит, давление в норме. А лампочка загорается по причине неисправности самого датчика.

После этого:

датчик нужно тщательно осмотреть (если на его поверхности не наблюдается никаких дефектов с первого взгляда, это вовсе не означает, что он исправен).

Далее:

датчик ставится на место;
проверяем, не горит ли лампочка уровня масла.

Если и в этом случае лампочка загорается, значит, датчик следует заменить на новый. Что касается ремонта старого датчика, то этим делом лучше не заниматься.

Все равно, как бы ни был он отремонтирован, проблемы будут. Новый же датчик давления стоит всего-то около 70 рублей, и экономить в данном случае не стоит.

Существует еще один способ проверки работы датчика.

Он проводится следующим образом:

проверяем уровень масла и доливаем, если есть необходимость (проверяем, не горит ли лампочка – если горит, продолжаем, если нет – все в порядке);
двигатель прогреваем до рабочей температуры, а затем выключаем его;
датчик откручиваем и ставим его в манометр;
на место датчика давления вкручивается переходник манометра;
подсоединяем заземление манометра к массе автомобиля;
контрольный светодиод соединяем с положительным выходом аккумуляторной батареи и контактом датчика (для этой операции потребуются дополнительные провода);
заводим двигатель и давим на газ (делаем это таким образом, чтобы обороты поднимались постепенно и плавно);
при показании манометра на 1.2-1.6 бар, светодиод автоматически должен погаснуть, если конечно датчик рабочий и менять его не нужно.

Можно попробовать сделать следующее:

доводим обороты мотора до 2000 в минуту.

Если давление показывает меньше двух бар, а температура двигателя равна 80 градусам, значит, износились подшипники коленчатого вала и в связи с этим загорается лампочка.

Если же давление показывает больше двух бар, значит, в данном плане все нормально и идем дальше:

увеличиваем обороты больше 2000 в минуту.

Давление на данный момент должно показывать меньше 7 бар. Если больше, значит, неисправен перепускной клапан.

Он заменяется обычно вместе с крышкой насоса масляного. Если лампочка все еще продолжает гореть, значит, нужно ехать в автосервис на полную диагностику.

Проверяем датчик

Проверка датчика предполагает только его зрительный осмотр. Найти, исправен ли он, в домашних либо «полевых» критериях фактически нереально.

Итак, если на его корпусе ДДМ есть следы масла, означает, нарушена плотность или самого устройства, или же резьбового соединения с корпусом мотора. Нередко случается, что ДДМ вследствие тех либо других обстоятельств начинает пропускать масло через собственный корпус. Если запустить движок, можно следить его утечку через место, где закреплена клемма под электронный разъем. В данном случае нужна подмена датчика.

Бывает, что масло начинает сочиться из-под ДДМ. Это свидетельствует о том, что нарушена плотность соединения. Датчик давления имеет уплотнительное кольцо из алюминия, которое время от времени приходит в негодность. Убрать эту делему можно методом подмены кольца.

Где находится датчик уровня масла в ВАЗ-2110 на 8 и 16 клапанов

Датчик уровня масла ВАЗ-2110 необходим, чтобы измерить количество масла в нужном двигательном отсеке. Сам датчик находится практически вплотную к масляному фильтру, расположенному в картере двигателя. Датчик необходим, чтобы подать сигнал на блок индикации, встроенный в салон ВАЗ-2110.

У многих владельцев ВАЗ-2110 появляется вполне логичный вопрос, связанный с объемом масла, который необходимо заливать для успешной работы двигателя. Оптимальным считается объем от 3,3 до 4 литров. Главным критерием при выборе масла для данной машины служит показатель вязкости. Основной причиной, по которой масло требует замены, является его загрязнение во время эксплуатации.

Менять масло рекомендуют после 30 тысяч километров пробега. Не приводите автомобиль в плачевное состояние, покупая плохое масло.

В салоне ВАЗ-2110 находится блок индикации, благодаря которому можно получить следующую информацию: закрыты ли двери, исправны ли лампы, пристегнуты ли ремни. Но главное – он показывает, достаточный ли уровень масла в двигателе, а также воды в омывателе и охладительной системе. Когда уровень масла ниже допустимого, верхний левый значок загорается. Функционирование данного измерительного прибора происходит за счет замыкающихся-размыкающихся контактов. Если датчик выйдет из строя, его необходимо заменить.

Для замены датчиков уровня масла некоторые водители используют своеобразную альтернативу под названием «заглушка». Их устанавливали ненадолго в старые двигатели. Заглушку легко удалить и вернуть датчик

Важно помнить, что зафиксированное значение уровня масла не изменится до следующего запуска двигателя при использовании заглушки. А потому важно пополнить запас масла, если падает его уровень

Каким образом производиться замена масляного фильтра? Чтобы не получить ожоги и другого рода травмы, перед заменой необходимо проверить двигатель и убедиться, что он остыл. Открутить масляный фильтр не составит труда. Единственное, что может помешать этому процессу – его обычно крепко закручивают, но не стоит бояться действовать ленточным ключом или отверткой и приложить немного силы, так как фильтр после замены масла все равно желательно выбросить. Провод нужно проводить внатяжку, иначе он может перетереться об привод. При установке нового масляного фильтра следует смазать резиновое кольцо. Рекомендуется покупать только качественные фильтры, так как только они смогут обеспечить автомобилю масло нужной очистки.

Важность устройства при работе автомобиля

Данные, передаваемые прибором на бортовую панель, являются важной информацией. Они свидетельствуют о возможных неполадках в работе машины:

Они свидетельствуют о возможных неполадках в работе машины:

понижение масляного уровня ниже минимального значения;
засоры масляного фильтра;
нарушение проводов контроллера;
появление осадочных отложений в масляном поддоне;
сбой в работе насоса подающего масло;
вытекание моторного масла.

Также индикатор может сигнализировать о неисправности непосредственно самого устройства давления масла, в отличие от других поломок – эта является незначительной.

Замена датчика уровня масла

Заменить датчик уровня масла – не представляет собой сверх трудоёмкий процесс.

Первым делом загоняем авто на смотровую яму или эстакаду.
Выключаем зажигание, отключаем массу двигателя.
Снимаем поддон.
Находим датчик рядом с масляным фильтром и отсоединяем наконечник провода от датчика уровня масла.
Торцовым ключом на «10» отворачиваем крепление датчика, затем снимаем его.
Берём новый датчик и устанавливаем его в обратной последовательности.

Все автомобили, начиная от самых первых простейших, кончая самыми современными и технологичными не могут обойтись без системы смазки. И водителю необходимо в режиме настоящего времени отслеживать работу этой системы. В этом ему помогает датчик уровня масла ВАЗ 2114, поскольку именно он предупреждает водителя о недопустимом уровне смазки в двигателе автомобиля.

Датчик уровня масла ВАЗ 2114

Почему загорается лампочка давления масла в ВАЗ 2114/2115

Существует несколько вероятных причин, почему вдруг загорается этот индикатор машины. И только исходя из точного определения причины можно предпринять необходимые действия по устранению неисправности.

Индикатор может загораться в двух случаях:

на холостых оборотах двигателя;

при движении автомобиля.

К каждому из этих случаев можно отнести свои причины неисправностей.

Индикатор в виде маслёнки загорается в ситуациях, когда имеют место какие-либо неполадки с давлением масла

Лампочка загорелась на холостых оборотах

Лампочка давления масла может загореться (или мигать) при холостых оборотах, при этом, если нажать на педаль газа, значок сразу же погаснет. В таком случае самыми вероятными причинами неисправностей можно считать следующие:

износились вкладыши коленвала: давление масла будет падать из-за того, что увеличился зазор между истончившимся вкладышем и шатуном авто;

сетка маслоприемника сильно засорилась: одна из самых распространённых причин, почему внезапно загорается лампочка. На поверхности поддона двигателя постепенно откладываются разного рода осадки. В тот момент, когда отложений становится слишком много, в насос уже не может поступать достаточное для работы двигателя количество масла;

износ или какие-либо неполадки в масляном насосе: ещё одна вероятная причина, по которой может загораться индикатор на ВАЗ 2114/2115. Из-за поломки самого насоса или какой-либо его части масло не поступает в двигатель в необходимом количестве;

датчик неисправен: вполне возможно, что уровень масла и сам двигатель вполне отвечают своим основным характеристикам, а проблема кроется в датчике;

замкнула проводка: неполадки в электронной системе автомобиля также могут вызвать некорректную работу системы подачи масла в двигатель.

Индикатор в виде маслёнки загорелся при езде

В тех случаях, когда во время движения автомобиля вдруг загорается лампочка давления масла, целесообразно сразу же остановиться. Вероятно, произошёл сбой или поломки следующего характера:

уровень масла в двигательном агрегате находится ниже отметки Min;

мог забиться масляный фильтр — это ведёт к тому, что давление неизменно понижается;

пора менять масло — в тех случаях, когда автовладелец долго не осуществляет замену вещества в двигателе, оно теряет свои рабочие свойства.
