Замена лампочек в приборной панели Лада Калина своими руками

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

  • набор ключей;
  • крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

  1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
  2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
  3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Поэтапный процесс по замене

А теперь расскажем, как поменять лампочки. С целью обеспечения корректной замены специалистами рекомендуется выполнять весь перечень манипуляций в следующем алгоритме.

После демонтажа панели, воспользовавшись отверткой с крестообразным профилем, откручиваем два винта, удерживающие блок спидометра Лада Калина.
Теперь переходим к отсоединению от панели электрических разъемов проводов

Важно не перепутать места подсоединения. Для это рекомендуется выполнить дополнительную маркировку кабелей.
Далее с помощью тестера выполняем проверку каждой лампы в отдельности

Если какой-то из осветительных компонентов неисправен, то его меняем на новый аналог. Извлечение лампы производится посредством пассатижей. Для этого удерживая ими цоколь, выполняем поворот лампы против стрелки часов. На это посадочное место устанавливаем новую лампу, совершая манипуляции по обратному алгоритму. Так поступаем с каждой пришедшей в негодность лампой.
Возвращаем все демонтированные компоненты салона на прежние места и производим коммутацию с бортовой сетью, исключив возможность путаницы.
Проверку итога проделанной операции осуществляем посредством включения зажигания. Если все выполнено верно, то лампы будут светиться, озаряя панель.

Замена лампочек комбинации приборов Лада Калина [фото]

Сегодня мы расскажем, как заменить лампочки, если не горит подсветка панели приборов на автомобиле Лада Калина.

В один прекрасный день на редакционной Калине погасла подсветка правой части комбинации приборов (в районе указателей температуры и уровня топлива). Пришлось устранять данную неисправность. Мы подготовили фотоотчёт и подробную инструкцию по самостоятельной замене для тех, кто столкнётся с этим в первый раз.

Замена лампочек в приборке Калины – достаточно простой процесс, но есть свои нюансы. Расскажем обо всём пошагово. Для работы нам понадобится только короткая отвёртка.

Чтобы поменять лампочки, комбинацию приборов нужно снять. Для этого нужно опустить рулевую колонку в самое нижнее положение.

После этого откручиваем два винта, которые удерживают накладку комбинации приборов.

Далее вытягиваем пластиковую накладку на себя. Она гибкая, поэтому можно её немного согнуть, чтобы было удобнее провести её над рулевым колесом и извлечь.

После этого комбинация приборов остаётся на виду.

Нужно открутить два винта её крепления. Места для этого очень мало, поэтому нужна короткая отвёртка. Главное при откручивании не уронить винт или шайбу внутрь панели приборов.

После этого нужно отсоединить разъём комбинации приборов. Для этого при помощи отвёртки нужно отстегнуть чёрный замок от зелёной колодки и вытянуть её из комбинации приборов.

Далее аккуратно вынимаем комбинацию приборов из панели.

Перевернув приборку, можно увидеть 5 патронов подсветки. Их можно вынуть, повернув против часовой стрелки. Сами лампочки в патронах сидят просто за счёт силы трения – для замены их нужно выдернуть. Иногда они закисают, и вынуть их можно только при помощи пассатижей.

Ещё одна особенность – 4 верхних патрона одинаковые, лампочки оттуда можно извлечь и заменить. Пятый патрон, расположенный внизу, имеет припаянную лампочку, поэтому удобнее всего поменять её в сборе, вместе с патроном.

Если Вы будете менять стандартные лампочки на светодиодные, не забудьте про полярность – если установить светодиод не той стороной, он не будет гореть.

В нашем случае одна лампочка была сгоревшей, остальные – потемневшие, поэтому было принято решение заменить сразу все. После замены и установки патронов сборка производится в обратной последовательности.

После присоединения разъёма приборки не спешите крепить её на место – нужно включить габаритные огни и проверить, что все лампочки работают. В дневное время подсветку видно плохо, поэтому комбинацию приборов можно накрыть пакетом или курткой, чтобы создать темноту.

Если все лампочки работают, ставим на место комбинацию приборов и её накладку.

голоса

Рейтинг статьи

Причины отключения приборной панели на ВАЗ 2114

Отключение подсветки приборной панели не сулит ничего хорошего ни водителю, ни автомобилю. Потому что вслед за этой неисправностью обычно следуют другие. Поэтому ремонтировать подсветку следует сразу.

Также следует понимать, что если лампочки на приборной панели погасли, то проблему нужно искать где-то в бортовой электросети. А значит, без мультиметра, паяльника и изоленты не обойтись. Вот основные причины отключения подсветки:

  • сгорел предохранитель;
  • перегорели лампочки (или светодиоды — в более поздних моделях ВАЗ 2114 панель подсвечивается ими);
  • повреждена проводка в бортовой электросети;
  • сгорела общая контактная плата приборной панели.

Рассмотрим эти моменты подробнее.

Сгоревший предохранитель

80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.

Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета.

На более поздних машинах начали ставить зелёные. Понять, что предохранитель сгорел, не составит труда. Достаточно просто его осмотреть. Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Неисправный предохранитель заменяется новым. Как правило, это решает проблему.

Перегоревшие лампочки

Лампочки в приборной панели работают далеко не в идеальных условиях. Они регулярно подвергаются тряске, скачкам напряжения в электросети автомобиля и температурным перепадам. Всё это существенно сокращает срок их службы. Особенно если это не светодиоды, а обыкновенные лампы накаливания, которыми комплектовались первые модели ВАЗ 2114. Лампочек в общей сложности 19 штук (но это число тоже варьируется в зависимости от года выпуска машины, и уточнять количество ламп следует в технической документации к автомобилю).

Ещё одной причиной перегорания лампочек является их неправильный монтаж. Чаще всего это наблюдается на ранних моделях ВАЗ 2114, где водители решают самостоятельно поменять морально устаревшие лампы накаливания на новые светодиоды, внеся некоторые изменения в электросхему. Без должной квалификации выполнить эту операцию не так-то просто. Вот как выглядит последовательность замены лампочек.

  1. Рулевая колонка опускается в нижнее положение, до упора. Над ней находится кожух приборной панели с четырьмя крепёжными винтами. Они выкручиваются крестовой отвёрткой.

Видео: меняем лампочки в приборной панели ВАЗ 2114

Повреждение проводки

Проблемы с электропроводкой — самый тяжёлый случай. Чтобы разобраться с этим самостоятельно, водителю необходимо иметь серьёзные познания в электротехнике. В частности, он должен уметь хорошо читать автомобильные электросхемы. Такими навыками могут похвастаться далеко не все автолюбители. Именно по этой причине поиск повреждённого участка бортовой электропроводки лучше доверить квалифицированному автоэлектрику.

Его действия сводятся к следующему: он определяет ключевые участки схемы и последовательно «прозванивает» их с помощью мультиметра до тех пор, пока не найдёт разорванный участок проводки. Выполнение этой работы может занять несколько минут или несколько часов — всё зависит от того, где именно произошёл обрыв цепи.

Проблемы с контактной платой панели

Если все вышеперечисленные меры ни к чему не привели, остаётся последний вариант: повреждение контактной платы в приборной панели. Эта деталь представляет собой совокупность нескольких микросхем. Отремонтировать её в условиях гаража без специального диагностического оборудования не представляется возможным. Так что у автовладельца остаётся лишь один вариант — заменить плату целиком. Приобрести её можно в любом магазине автозапчастей. Стоит она около 400 рублей. Перечислим этапы её замены.

  1. Сначала выполняются все действия, о которых говорилось выше, в пункте о замене лампочек.
  2. Но вместо выкручивания лампочек следует выкрутить четыре болта по углам задней стенки приборной панели.
  3. Задняя стенка аккуратно снимается вместе с платой, которая крепится к стенке пластиковыми защёлками.

Итак, большинство проблем с подсветкой приборной панели владелец ВАЗ 2114 может решить самостоятельно. Всё, что для этого требуется — это умение пользоваться отвёрткой. Исключением является случай с повреждением проводки. Для выявления повреждённого участка настоятельно рекомендуется обратиться к электрику. Это позволит сэкономить массу времени и нервов, которые, как известно, не восстанавливаются.

Обслуживание кормовой части

На Лада Калина замена лампочек стоп сигнала может потребоваться в случае повреждения фары или перегорания самого элемента. Ввиду конструктивных особенностей автомобиля, ремонт можно выполнить только путем полной разборки задней панели и снятия фары целиком.

  1. На Лада Калина замена лампочек стоп сигнала начинается с демонтажа фары. Для этого нужно снять пластиковую крышку, откуда выходит ремень безопасности. Вторая часть крепится немного ниже – возле катушки ремня. Гайки откручиваются ключом №10. При этом следует быть предельно осторожным. Если деталь улетит в кузовную панель, достать ее не получится.
  2. Как только прибор освободится от креплений, все лампы будут доступны. Вынуть их из крепления можно провернув цоколь на 45 градусов по часовой стрелке.
  3. Далее извлекается сама лампочка и меняется на новую.
  4. Сборка фары выполняется в обратной последовательности.

Стандартная замена лампочек габаритов Лада Калина и других элементов выполняется в домашних условиях без существенных затруднений. Поменять лампы одному достаточно просто. Для этого не потребуется наличия какого либо специализированного инструмента или глубоких, профессиональных познаний механики. Достаточно следовать инструкциям по ремонту и обслуживанию автомобиля.

Как заменить лампочки на панели приборов на Лада Калина

Пробег у нашей редакционной Калины всего-то 45 400 км. Что совсем немного для машины 2011 года выпуска.

У нас сгорела лампочка «низкое давление масла» в панели приборов.

Осуществить замену осветительных элементов своими руками несложно. При правильном подходе, вся процедура займет не более 40 минут.

Снимаем приборную панель

Для работы вам потребуется короткая и длинная крестовые отвертки. Процесс снятия выполняется в несколько этапов.

  1. Опускаем руль в крайнее нижнее положение. Снизу есть регулятор, расположен он под рулевой колонкой. Верхнее положение руля.

    Нижнее положение руля.

  2. Снимаем декоративный кожух, открутив болты крепления.

    Болты отмечены стрелочками.

  3. После снятия кожуха откроется доступ к двум болтам крепления панели, расположенным под основными приборами. Откручиваем их, после чего щиток будет держаться только на проводе питания.
  4. Извлекаем щиток приборов, тянем его аккуратно на себя, смотрим чтобы провода сильно не натягивались.

    Сняли декоративную заглушку.

  5. Отодвигаем фиксатор в сторону и отсоединяем провод разъема питания.

    Фишка панели приборов.

Замена ламп

Подсветка расположена сзади щитка. Извлечь световой элемент (лампочку) можно без применения инструментов. Если же возникнут трудности – пассатижи вам в помощь.

Схема расположения ламп подсветки на задней стенке приборной панели.

Далее следует установить новые лампочки в освободившиеся гнезда. После этого подсоединяем разъем питания и устанавливаем щиток на место.

Тип лампы

С завода установлены обычные лампы — 12V, тип лампы — W1.2W, Цоколь стеклянный W2x4.6d.

Обычные лампы накаливания.

Светодиодная лампа.

Если будете менять на диодные лампы, то перед сборкой ОБЯЗАТЕЛЬНО проверьте их работоспособность. Диод работает только при определённом положении. Если он не светит, то поменяйте его контакты наоборот!

korean-car.ru

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Пересвет щитка приборов Лада Калина. — DRIVE2

Всем привет. Начинаем эпопею. Нашим подопытным путем щиток приборов Лада Калина из авто знакомой. Зеленый цвет приборов как-то уже начинает напрягать, поэтому его под снос, да здравствует приближение к инотазам) Погнали… Что нам нужно: сам щиток приборов, светодиодная лента белого и синего свечения, провода, спирт или водка и конечно же ватные палочки) 1.

Берем сам щиток, на обратной стороне видим 10 болтиков под шлицевую отвертку, откручиваем их.

Сам подопытный. 10 болтиков под шлиц.

2.

Сняв заднюю крышку видим плату. на ней тоже имеются болтики: красные-держат светорассеиватель на лицевой стороне, на который наклеены шкалы; зеленые-держат корпус жк-экранчика. И голубым отмечены защелки прижимной пластины экрана.

Плата, задний вид.

3.

Прежде чем открутить болты на предыдущем фото, снимает стрелки, тахо и спидометр против часовой крутим и тянем на себя, температуру и бенз по часовой тем же путем.

тахо и спидометр против часовой и вверх, бенз и темп по часовой и вверх.

4.

Откручиваем болты что были на плате и рассоединяем все по составляющим.

светорассеиватель со шкалами.

плата с жк-экраном.

общий вид.

5.

Отклеиваем шкалы от рассеивателя, переворачиваем шкалы и видим на них зеленое напыление в области цифер и делений. Стираем спиртом с ватными палочками) Долго и муторно…стираем, стираем, стрираем…

зеленое напыление. Стираем его спиртом с ушными палочками нафиг)

6.

Вот так вот должно получится. Без зелени.

Без зелени раз.

Без зелени два.

7.

Далее прокладываем в корпусе под рассеивателем белую ленту сверху, синюю снизу, и проверяем как светит.

Проверка без шкал.

Проверка с накинутыми шкалами.

8.

Что касается самого экрана, то мы снимает защелки с задней стороны платы, и откручиваем два болтика которые держат корпус экрана. С экрана лезвием снимаем поляризационную пленку, оттираем спиртом или водкой клей с экрана и пленки и убираем пока что экран подальше, чтобы не разбить. Главное ЗАПОНИТЕ КАК СТОЯЛ ИЗНАЧАЛЬНО ЭКРАН ПО ОТНОШЕНИЮ С КОРПУСУ, СО СТОРОНЫ ТАХОМЕТРА У ЭКРАНА ЕСТЬ ВЫПУКЛОСТЬ, ТАК ЕГО И КЛАСТЬ ОБРАТНО!

Очищенный от клея экран и без пленки.

9.

Берем корпус экрана, клеим в него две полоски светодиодов и припаеваем провода.

Корпус со светодиодами

Проводка проведена.

10.

Все проверяем как светят диоды в корпусе и собираем экран обратно на плату. Сперва кладем экран, затем пленку, если вы положите пленку той стороной которая нам нужна( а нужно нам что бы светились цифры) то экран станет черного цвета, если станет серым, то экран будет таким как был, а нам не нужно это. После прикручиваем корпус экрана, и прижимную пластину на защелки.

Кладем экран.

Пленка с правильным положением. ЭКРАН БУДЕТ ЧЕРНЫМ!

11.

Собираем все обратно. Приводку от светодиодных лент я подключал к зажимам ламп на задней стороне щитка, лампы убирал. По располюсовке скажу так, на том месте где стояла лампа подсветки экрана нижний полукруг-минус, верхний это плюс. Проверить остальные цоколи можно подавать питание на эти полукруги и смотреть на других. Либо минус на 19 контакт колодки а плюс на 18 колодки.

проверяем как все собрали дома на табуретке. Что бы было можно если что исправить не выходя из дома.

12.

Ну а раз дома все работает идем в машину и молимся чтобы заработал дисплей. Подключаем ииии…

Вот так вот))))

Все работает. Зашибись. Идем довольные спать. ( ну лично я, потому что я делал ее всю ночь и поставил ровно в 6 утра)))

www.drive2.ru

Снятие центральной накладки

Перед тем как приступить к процедуре ремонта подсветки печки Калины, необходимо запастись всем необходимым. Список требуемых инструментов скромен: потребуются крестовая и плоская отвёртки, светодиоды с резисторами или собранные лампы. Сам алгоритм снятия центральной консоли выглядит следующим образом:

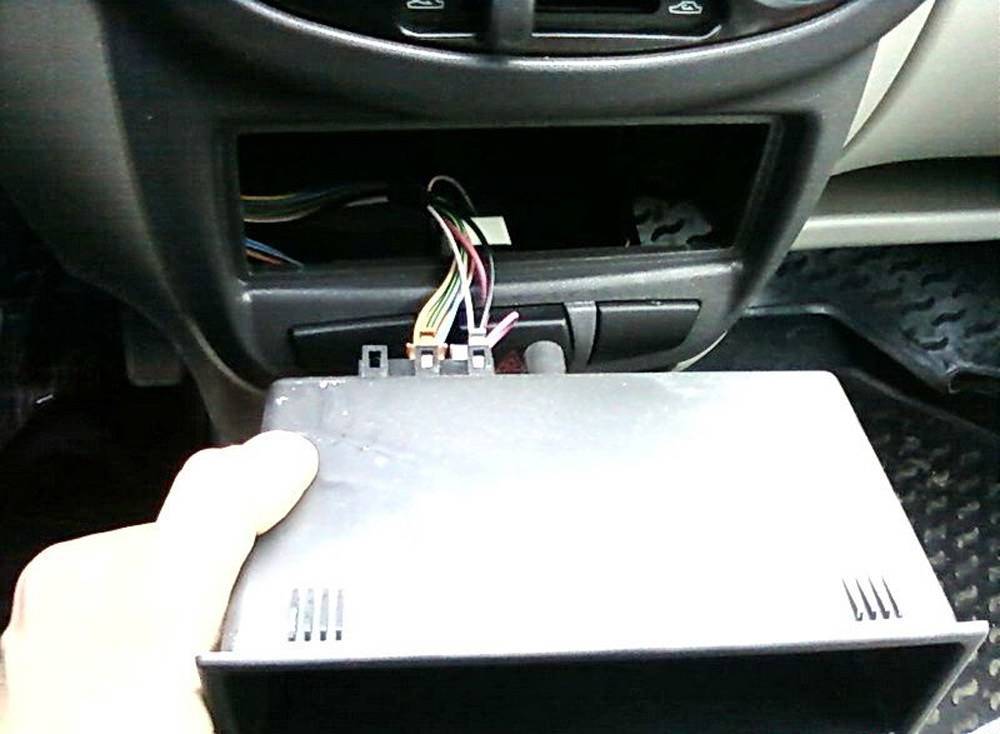

Отключение магнитолы. Устройство извлекается полностью, после предварительного отсоединения идущих к нему проводов.

Снятие заглушек. Расположенные рядом с кнопкой включения аварийной сигнализации заглушки извлекаются путём нажатия на них изнутри через освободившееся после магнитофона пространство.
Освобождение «аварийки» от проводов. Штекер удерживается защёлкой на кнопке, но пространства здесь хватает для комфортного проведения манипуляции.
Откручивание болтов. Под заглушками скрыты два болта под крестовую отвёртку, если их отвернуть, консоль будут удерживать только защёлки по периметру.
Извлечение рычагов регулировки отопителя. Чтобы снять их, нужно с лёгким усилием потянуть на себя

Убрать их можно было и раньше, главное — не забыть (обратите внимание, что регулятор скорости снимать не нужно).
Демонтаж центральной консоли. Начав снизу, нужно тянуть консоль на себя, снимая с металлических фиксаторов

Постарайтесь не делать слишком резких и грубых движений, чтобы не повредить панель.
Отключение последних проводов. После снятия консоли появляется доступ к проводам, ведущим к регулятору скорости, а также лампочкам освещения. Это последнее, что удерживает пластиковый модуль.

В ситуациях, когда извлечь магнитолу проблематично, пригодится плоская отвёртка — с её помощью можно извлечь заглушки. Затем проводятся стандартные действия по алгоритму, лишь провода от магнитолы отключаются в последнем шаге.

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

  • набор ключей;
  • крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

  1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
  2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
  3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

  1. Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
  2. Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

Замена ламп в панели приборов “Калины” — установка светодиодов

Чаще всего применяются LED (любители тюнинга без них вообще не обходятся). Они яркие и экономичные, но есть нюансы:

длина (могут “пересвечивать”); при монтаже важно соблюдать полярность (в противном случае они не будут работать); регулятор интенсивности свечения в данном случае бесполезен. Преимуществом светодиодов считают их долговечность (могут прослужить несколько лет)

При этом важно обеспечивать им своевременное охлаждение (при температуре выше 80 градусов Цельсия сокращается срок годности и снижается яркость)

Преимуществом светодиодов считают их долговечность (могут прослужить несколько лет)

При этом важно обеспечивать им своевременное охлаждение (при температуре выше 80 градусов Цельсия сокращается срок годности и снижается яркость)

Монтаж таких деталей осуществляется на канонической схеме. Только спилите вначале кончик светодиода (берегите во время процедуры светящуюся составляющую). Если про это забыть, рассеянного свечения не будет. При использовании лент такого типа их наклеивают по периметру “приборки”.

Поэтапная замена осветительных приборов

Чтобы замена лампочек на щитке приборов Лады Калина была сделано правильно, специалисты рекомендуют выполнять ее в такой последовательности:

  1. После снятия торпеды приборной панели при помощи крестообразной отвертки нужно отвинтить два крепежа, которые фиксируют спидометр.
  2. Далее отсоединяется от панели колодка контактов, при отсоединении следует учитывать их цвет, чтобы при сборке ничего не перепутать.
  3. После отсоединения проводки задействуется тестер, с помощью которого каждая лампочка проверяется на работоспособность. Если прибор покажет, что элемент вышел из строя, его следует заменить, вынув цоколь.
  4. Удобнее всего откручивать цоколь при помощи обычных плоскогубцев, прокручивая им цоколь против хода часовой стрелки.
  5. На место пришедшей в непригодность лампочки устанавливается новая такого же размера.
  6. Все детали, которые снимались, устанавливаются на прежние места в обратной последовательности.

Далее остается только проверить итог выполненной работы, повернув для этого ключ зажигания. Если на щитке будут загораться лампочки, значит, работа выполнена правильно и автовладелец, даже без опыта, сможет гордиться своим успехом.

На этом процесс замены обычных ламп можно будет считать оконченным, а займет такое мероприятие не больше 2-х часов, учитывая подготовительный процесс и подбор нужных инструментов. Трудно не согласиться, что заменить на щитке приборов лампочки довольно легко без помощи профессионалов, но если в ходе работы возникнут затруднения, можно в любое время посмотреть на интернет-ресурсе обучающее видео.

Новая Лада: Лада калина дергается при движении

Замена ламп – нюансы

Иногда сказать, какая именно лампочка на модели 2114 утратила работоспособность, затруднительно. В этом случае вытаскиваются все и проверяются мультиметром. Для этого:

  • установите тестер на омы;
  • один щуп прижмите к боковине цоколя, а второй к нашлепке, установленной в нижнем его торце;
  • если стрелка сдвинется, то спираль накаливания исправна.

Важно помнить, что описанная процедура в случае с диодными лампами не подходит. Здесь используется иной принцип работы

Мультиметр необходимо переключить в режим проверки диодов. Щупы присоединяются так же, но в процессе тестирования меняются местами – в одну сторону ток идет без ограничений, а в другую – не пропускается вовсе.

Тестер требуется по одной причине – лампочка очень невелика и чисто на глаз определить исправность нитки накаливания практически невозможно. Измерительный же прибор помогает быстро справиться с задачей.

Опытные автолюбители советуют после разборки панели приборов заменить сразу все лампы, ведь они недорогие. В противном случае есть риск, что одна или несколько старых вскорости сгорят, и все работы придется выполнять заново.

Когда новые лампы установлены, верните приборный щиток в салон, подключите к нему провода, но не фиксируйте. Далее:

  • включите зажигание;
  • проверьте, как функционирует подсветка и индикаторы (ручного тормоза, поворотников и т. д.).

Если все оказывается в порядке, то прикрутите панель шурупами.

Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

  • 6 – монтажный блок предохранителей;
  • 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
  • 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

  • 3 – монтажный блок;
  • 8 – лампы габаритного света и стоп-сигналов;
  • 11 – концевик тормозных огней;
  • К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.
