Где находится датчик давления масла в Славуте и ЗАЗ «Таврия»

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

ПОЧЕМУ ЗАГОРАЕТСЯ ЛАМПА?

Лампа давления масла загорается по следующим причинам:

1. Недостатка смазочного материала в системе смазки.
2. Обрыва электрической цепи.
3. Неисправности датчика.
4. Дефектного масляного фильтра.
5. Засорение сетки маслоприемника.
6. Заклинивания редукционного клапана.
7. Износа масляного насоса.

Поскольку причин срабатывания сигнальной лампы – много, то поиск причины начинаем с самого простого.

НЕДОСТАТОК МАСЛА

Масляный насос с маслоприемником внизу поддона

После остановки машины проверяем уровень масла. Делается это не сразу. Нужно заглушить двигатель и выждать некоторое время 5-7 минут, чтобы смазка могла стечь в поддон. Если проверить уровень сразу, то показания будут некорректными (масла будет меньше).

Недостаток масла – одна из самых распространенных причин срабатывания сигнальной лампочки, проявляется обычно загоранием лампы с тусклым свечением на холостом ходу.

ПРОВОДКА И ДАТЧИК

Неисправный датчик давления масла (порвана диафрагма)

Обрыв цепи или потеря контакта на соединениях проводки тоже может стать причиной срабатывания сигнальной лампочки. И если проверка уровня показала нормальное количество смазки, то далее проверяем цепь питания. Сделать это несложно – запускаем мотор, и если лампа не гаснет, отсоединяем провод от датчика. Такое действие тоже размыкает цепь и контролька должна погаснуть. Затем провод прикладываем к «массе» (любой непокрытой краской металлической поверхности). Этой процедурой мы замыкаем цепь в обход датчика и лампа должна загореться. Если же она горит и после отключения проводки от датчика – есть замыкание на «массу» проводки питания лампочки. Для устранения находится и изолируется найти место замыкания.

Часто загорание лампы давления происходит из-за неисправности самого датчика. Для проверки нужен мультиметр и насос для подкачки шин.

Диагностика выполняется так: подсоединяем датчик к мультиметру, установленному в режим измерения сопротивления (один щуп подключаем к выводу, второй – к корпусу детали). При этом прибор должен показать минимальное сопротивление, поскольку внутри цепь в нем замкнута. Затем подсоединяем к датчику насос (к штуцеру, которым датчик вкручивается в двигатель) и, не отключая мультиметр, делаем резкий качок. Насос создаст давление, которое в исправном элементе должно разорвать цепь и прибор покажет бесконечное сопротивление. Если же качки насосом не приводят к изменениям показаний датчика – он неисправен и требует замены.

НЕИСПРАВНОСТЬ ФИЛЬТРА И ЗАСОРЕНИЕ СЕТКИ МАСЛОПРИЕМНИКА

Проблема с лампой давления масла нередко возникает после плановой замены смазочного материала и фильтрующего элемента. В этом случае чаще всего «виноват» масляный фильтр. Фильтр должен после остановки мотора часть масла оставлять в себе. Это позволяет насосу практически мгновенно создать давление при запуске двигателя. Но если фильтрующий элемент – бракованный, то смазка из него после остановки двигателя стекает в поддон. Поэтому при запуске мотора лампочка давления будет загораться, поскольку насосу необходимо время, чтобы закачать смазку в каналы. Решается проблема заменой фильтрующего элемента.

Частично засоренная сетка маслоприемника

При работе мотора масло омывает поверхности и смывает продукты износа. Эти продукты оседают на различных поверхностях, в том числе и на сетке маслозаборника. Сетка забивается и  пропускная способность маслозаборника падает. В результате насос не может подать необходимое количество масла, что и приводит к тому, что лампочка загорается. Для устранения проблемы придется снимать поддон и чистить сетку.

КЛАПАН И НАСОС

Редукционный клапан используется для предотвращения создания насосом чрезмерного давления. При достижении определенного значения давления этот клапан приоткрывается, и часть масла сбрасывается в поддон. Но если этот клапан заклинит в полуоткрытом положении, то часть смазки постоянно  стекает, поэтому насос не может закачать необходимое количество смазочного материала. Проблема с клапаном устраняется заменой или же чисткой.

Из-за выработки на валу масляного насоса может появиться люфт

Насос – последний элемент, который может стать причиной загорания контрольки. Хоть на авто и используются насосы шестеренчатого типа, отличающиеся большим ресурсом, но постепенно он изнашивается и производительность его падает из-за чего и не достигается нужное давление. Неисправный насос подлежит замене.

Отметим, что движение до места ремонта «своим ходом» можно осуществлять только, если есть точная уверенность, что проблема кроется в датчике или проводке. В остальных случаях авто эксплуатировать нельзя и для транспортировки придется вызывать эвакуатор или же отбуксировать его.

Как работает электронный датчик масла на Ланосе

Принцип работы электронного ДДМ на Ланосе основывается на изменении давления масла. В конструкции этого устройства имеются контакты, которые при увеличении давления размыкаются, а при снижении замыкаются, и тем самым загорается индикатор на приборной панели. Чтобы понять, как происходит работа устройства, рассмотрим его основные конструктивные элементы:

1. Корпус
2. Мембрана
3. Толкатель
4. Подвижные и неподвижные контакт

К датчику подведен провод, состоящий из одной жилы. Этот провод питания, в цепь которого включена сигнальная лампа на приборке. Теперь рассмотрим принцип работы рассматриваемого элемента.

1. Когда двигатель заглушен, и выключено зажигание, в системе не создается давление. При этом толкатель не воздействует на подвижную пластину, поэтому в нерабочем положении контакты замкнуты
2. Как только проворачивается ключ в замке зажигания, подается питание на датчик. На приборке загорается индикатор за счет замкнутых контактов внутри устройства. Контакты не размыкаются при включении зажигания, так как давление в моторе не увеличивается
3. После пуска мотора происходит следующее — увеличивается давление в масляной системе. Масло воздействует на подвижную мембрану, воздействующую толкатель. За счет толкателя смещается пластина, и размыкаются контакты. Именно поэтому после запуска двигателя гаснет индикатор давления масла на приборке Ланос

Схема принципа работы датчика

Если после запуска двигателя продолжает гореть индикатор, то это может свидетельствовать о неисправности датчика, повреждении питающего провода или отсутствии масла в системе. В любом случае необходимо заглушить мотор и прибегнуть к проверочным манипуляциям. Рассматривать принцип работы механического датчика давления не будем, так как на Ланосах, а также Сенсах и Шансах, такие устройства не применяются.

Проверяем механический датчик давления масла в автомобиле

Принцип определения годности этой детали напоминает предыдущий вариант, но работа займёт чуть больше времени. Для определения исправности потребуется также насос, манометр, небольшой резиновый шланг с диаметром отверстий подходящих под датчик.

Приведём пример поэтапной проверки:

1. Один конец шланга присоединяется к ДДМ, второй – к насосу.
2. Нагнетается при помощи насоса разное давление. Процесс начинается с подачи минимального значения. После этого его можно увеличивать вплоть до максимального. Параметры указаны в сервисной книжке на автомобиль. Нельзя нагнетать давление выше допустимого для этой детали: можно повредить мембрану.
3. В результате работы насоса мембрана сдвигается на разные величины. На шкале соответственно меняются показания.

Если стрелка остаётся без движения, значит, датчик вышел из строя и требует замены.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

ЗАЗ Таврия, Славута, Дана, — Конструкция автомобиля

Внимание! Множество документации по ремонту Таврии (на момент размещения этой ссылки — собрано 12-ть книг) может быть закачана вами на нашем форуме, вот здесь. Ремонт Таврии, как быть и кому поручить?. Ремонт Таврии, как быть и кому поручить?

Ремонт Таврии, как быть и кому поручить?

Ремонт «Таврии» (как и ремонт «Славуты») не такой уж и сложный процесс. Это вам не БМВ или Мерседес-бенц. Тут все просто. Если бы не тотально плохое качество деталей и сборки, обслуживания, эта машина была бы одним из самых надежных авто, кстати. Ну как и все малолитражки. Поэтому ремонт этой машины я вам предложу проводить самостоятельно. Это не фикция, на сервисе вас не захотят обслуживать. Слишком машина непривлекательная. с точки зрения слесарей. Ведь за работу над разными авто в принципе деньги по СТО платятся не сильно то и разные. Я не про официальные станции, которые реомонтируют ферари и лендкрузеры, я про нормальные станции. Вот и получается, что ремонт старого мерседеса делается проще и быстрей чем Таврии, а деньги первый сулить большие, причем существенно, ведь марка более престижная.

И еще … покупая эту машину следует четко осознавать — Таврия/Славута/Дата и ремонт, в принципе — неразличимые понятия. Правда есть уникумы, которым удается добиться от машины многолетней эксплуатации без поломок. Честь им и слава, но у большинства этот агрегат ломается, причем постоянно. Посмотреть как и что происходит можно в разделе Бортжурнал моего сайта. Вкратце — причина поломок , — неверная эксплуатация, потом ненадежность деталей, и уже только после этого — промахи в конструкции машины.

Тавро — книги, которые пока все еще можно купить

Издательство Ранок выпускает руководство по ремонту, которое содержит всю необходимую информацию. Я рекомендую эту книгу купить «в бумаге», а не скачивать ее на разнообразных сайтах. Почему? Очень просто, в дороге Интернета может и не быть, а ремонтировать будет надо! Вот вам ссылка, доставка есть как по Украине, так и по России. Кстати в каталоге есть еще одна книга, только по 1102. Берите обе. За такие копейки, сколько сейчас они стоят — можно потратиться! Между прочим первую я заказывал в 2007, а последнюю — в 2009, когда писал это…

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Для чего нужен датчик давления масла

Масло в моторе обеспечивает смазку вращающихся механизмов двигателя, а также их охлаждение

При эксплуатации автомобиля немаловажно контролировать наличие масла в системе. Для этого в конструкции ДВС имеется специальный щуп

При снижении уровня смазочного вещества в системе ниже минимального значения, его требуется долить, как делают многие водители. Однако это не правильно, так как при снижении уровня смазочного вещества в двигателе, необходимо прибегнуть к поиску причины утечки масла. После устранения причины, следует заменить смазывающее вещество, залив его до максимального уровня.

ДДМ на Ланосе служит, чтобы сигнализировать водителю понижении давления масла. По-научному он называется датчиком сигнальной лампы аварийного падения давления. Причинами снижения давления являются следующие факторы:

• Неисправность детали
• Снижение количества масла в системе ниже минимального значения или полное отсутствие смазочного вещества
• Повреждение провода питания датчика

Наличие масла в двигателе водитель во время движения определяет посредством соответствующего индикатора в виде масленки на панели приборов. Если красная масленка загорается во время работы мотора, то необходимо немедленно заглушить двигатель, и прибегнуть к проверке наличия смазочного вещества в системе при помощи щупа. Отсутствие масла приводит к быстрому выходу из строя ДВС, поэтому подтвержденный факт отсутствия смазочного вещества категорически исключает возможность дальнейшего передвижения на автомобиле с запущенным двигателем.

Как определить износ ремня ГРМ и когда менять?

Каждому водителю следует знать, что допускать обрыва ремня нельзя ни в коем случае. В этом случае обязательно произойдет встреча клапанов с поршнями, а это уже капитальный ремонт, а следовательно и капитальные траты. Раз в год нужно проводить диагностику узла ГРМ вообще и самой ременной передачи в частности. Периодический осмотр поможет выявить дефекты уже на ранней стадии. Ремень просто необходимо заменить, если присутствуют следующие дефекты:

• ремень начинает трескаться;
• зубья имеют признаки износа;
• торцы размохрились;
• материал расслоился;
• на поверхности ремня видны масляные пятна.

В этих случаях замена ремня становится необходимостью

Хочется заострить ваше внимание на наличие масляных пятен на поверхности. Это говорит о том, что нужно заменить и сальники, так как, если этого не сделать, они будут пропускать масло и оно станет капать и на новый привод. А это обязательно приведет к его преждевременному разрушению, так как резина боится масла

А это обязательно приведет к его преждевременному разрушению, так как резина боится масла.

Кто-то для замены ремня обращается к специалистам, и они производят профессиональный ремонт за определенную плату. Здесь же мы будем говорить о самостоятельной замене ременной передачи. Этот вариант наиболее подойдет для тех, кто хочет научиться разбираться в своей машине и не переплачивать за ее ремонт. В процессе ремонта от нас потребуется разобрать узел, а потом собрать все в точности. Некоторые автолюбители устанавливают коленвал относительно распредвала. Если в процессе ремонта они будут стоять твердо и не шелохнутся, это будет означать, что все сделано правильно. Многие делают именно так, но профессионалы поступают по-другому: они устанавливают валы по наносимым ими меткам. Таким образом можно более точно убедиться в том, что коленвал установлен правильно относительно распредвала.

Если установить ремень с небольшим смещением в пару зубьев, это приведет к тому, что двигатель будет работать нестабильно. Большое смещение вообще не допускается, так как это приведет к тому, что произойдет встреча поршней с клапанами, а это станет причиной капитального ремонта. Специалисты рекомендуют вместе с ремнем менять и помпу, и натяжной ролик. Нельзя точно сказать, что помпу придется менять обязательно. Дело в том, что она рассчитана на 180 000 километров, то есть служить она может вдвое дольше ременной передачи. Никаких особенных навыков для выполнения этой работы не потребуется. Нужно будет только в точности следовать инструкции и демонтировать и устанавливать детали в определенной последовательности.

Внешний облик

Особой красотой внешний вид авто не отличается, поэтому поговорим о его практичности. Первые экземпляры модели покрывали простой акриловой краской. А где-то с 2004 года «Славуту» начали красить металликом. Конечно же, второй вариант более предпочтителен. Благодаря двуслойному покрытию такая краска будет дольше защищать авто от коррозии, чего не скажешь про акрил. Тем не менее лучше покрыть машину дополнительным антикоррозийным слоем. Как показывают отзывы, без этой манипуляции кузов в скором времени начнет ржаветь.

Светотехника модели ЗАЗ-1103 «Славута» также не может порадовать особой износостойкостью. Через несколько лет рассеиватель фар мутнеет, и качество света резко падает. Дверные петли в процессе эксплуатации авто рекомендуется периодически смазывать, иначе они начнут настойчиво скрипеть. Моторчик вентилятора, который находится у лобового стекла под капотом, не оснащается фильтром, поэтому в него попадают листья, создающие неприятный шум при включенном вентиляторе. Еще один недостаток автомобиля заключается в том, что его аккумулятор устанавливается в моторном отсеке довольно низко. В связи с этим он подвержен контакту с влагой, которая приводит к окислению клемм.

Багажник «Славуты» по сравнению с «Таврией» увеличен на 50 литров. Благодаря низкому загрузочному порогу он довольно функционален.

Местонахождение и диагностика

ДУМ в «десятке» представляет собой устройство, использующееся для замера объема моторной жидкости в отсеках силового агрегата. Этот регулятор находится рядом с масляным фильтрующим элементом, а сам фильтр расположен в картере мотора машины. Как проверить датчик уровня масла ВАЗ 2110:

1. Сначала загоните свое транспортное средство на смотровую яму или эстакаду.
2. Открутите болты, которые фиксируют защиту мотора, уберите ее.
3. Найдите ДУМ и включите зажигание — в этот момент на регулятор подастся напряжение.
4. Затем отсоедините провода, подключенные к контроллеру.
5. Щупы мультиметра или вольтметра следует подключить к массе авто и разъему питания. Если на дисплее тестера появится напряжение 12 вольт, то это свидетельствует о том, что устройство работоспособно.

Контроллер уровня масла в отечественной «десятке»

Разборка и сборка масляного насоса

Обычно в условиях эксплуатации не возникает необходимости в ревизии масляного насоса. Только при разборке двигателя после длительной эксплуатации целесообразно разобрать масляный насос для проверки состояния его деталей.

Закрепите масляный насос в тисках, проследив за тем, чтобы не повредить корпус.

Отверните шесть винтов крепления крышки масляного насоса и снимите крышку, ведущую и ведомую шестерни.

После разборки все детали насоса тщательно промойте и продуйте сжатым воздухом.

Тщательно осмотрите крышку и корпус насоса, при наличии значительного износа детали замените.

Осмотрите ведущую и ведомую шестерни, при наличии повышенного износа замените их.

I. Зубьями шестерен масляного насоса.

II. Наружным диаметром ведомой шестерни и корпусом масляного насоса.

III. Наружным диаметром ведущей шестерни и корпусом масляного насоса.

IV. Торцами шестерен и плоскостью корпуса масляного насоса.

Проверьте зазор между рабочими поверхностями зубьев в зацеплении шестерен, этот зазор должен находиться в пределах 0,05. 0,22 мм.

Предельный износ по зазору равен 0,30 мм (при увеличении этого зазора шестерни замените).

Проверьте зазор между наружным диаметром ведомой шестерни и расточкой в корпусе насоса с помощью щупа: монтажный диаметральный зазор равен 0,105. 0,175 мм. Этот зазор изменяется очень мало; если этот зазор увеличится более 0,22 мм, замените корпус насоса, а если необходимо, то и шестерню.

Проверьте зазор щупом между наружным диаметром ведущей шестерни и корпусом: монтажный зазор составляет 0,240. 0,316 мм. При увеличении зазора более 0,25 мм замените наиболее изношенную деталь или обе.

Проверьте зазор щупом между внутренним диаметром ведущей шестерни и выступом корпуса (монтажный зазор составляет 0,050. 0,10 мм), при увеличении зазора более 0,15 мм замените наиболее изношенную деталь или обе.

Проверьте зазор щупом между торцами шестерен и плоскостью корпуса насоса. Этот зазор равен 0,03. 0,116 мм. Если зазор более 0,15 мм, замените корпус насоса.

Проверьте неплоскостность крышки (допускается не более 0,02 мм); при необходимости прошлифуйте или притрите плоскость (толщина крышки после шлифовки не должна быть менее 4,20 мм).

Соберите масляный насос в последовательности, обратной разборке. При этом шестерни масляного насоса установите так, чтобы торцы с фаской были обращены в сторону корпуса, после установки шестерни обильно смажьте моторным маслом.

Проверьте легкость вращения шестерен масляного насоса.

После сборки проверьте давление масляного насоса на специальном стенде. Давление, создаваемое масляным насосом, при частоте вращения 2900 об/мин ведущего вала на индустриальном масле И-20А ГОСТ 20799-88 при температуре (25+8) °С при выпуске масла из насоса через отверстие диаметром 4,2 мм, длиной 40 мм, должно быть 0,325. 0,425 МПа (3,25. 4,25 кгс/см²).

источник

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проверяем механический датчик давления масла в автомобиле

Принцип определения годности этой детали напоминает предыдущий вариант, но работа займёт чуть больше времени. Для определения исправности потребуется также насос, манометр, небольшой резиновый шланг с диаметром отверстий подходящих под датчик.

Приведём пример поэтапной проверки:

1. Один конец шланга присоединяется к ДДМ, второй – к насосу.
2. Нагнетается при помощи насоса разное давление. Процесс начинается с подачи минимального значения. После этого его можно увеличивать вплоть до максимального. Параметры указаны в сервисной книжке на автомобиль. Нельзя нагнетать давление выше допустимого для этой детали: можно повредить мембрану.
3. В результате работы насоса мембрана сдвигается на разные величины. На шкале соответственно меняются показания.

Если стрелка остаётся без движения, значит, датчик вышел из строя и требует замены.

Органы управления и контрольно-измерительные приборы

Приборная панель «Стандарт»

1. Боковое сопло системы вентиляции.

2. Рычаг переключателя света фар.

Если включен выключатель наружного освещения 22, ключ зажигания находится на отметке I или III, а рычаг переключателя – в положении:

0 – фары выключены;

I – включен ближний свет фар;

II – включен дальний спет фар. При этом загорается контрольная лампа 11 в комбинации приборов. Кратковременно дальний свет можно включить также при выключенном выключателе наружного освещения, переместив рычаг на себя. При отпускании рычаг вернется в исходное положение.

3. Рычаг переключателя указателей поворотов.

Ключ зажигания находится в положении I. При переводе рычага в положение I включаются указатели правого поворота, в положение II – указатели левого попорота. При выходе автомобиля на прямую после поворота рычаг автоматически возвращается в исходное положение. Эту операцию можно выполнять и вручную.

4. Комбинация приборов.

5. Рычаг переключателя стеклоочистителя и омывателя ветрового стекла.

Ключ зажигания находится в положении I или III. При положении рычага:

0 – стеклоочиститель выключен;

I – стеклоочиститель работает с малой скоростью;

II – стеклоочиститель работает с повышенной скоростью. Перемещением на себя включается омыватель ветрового стекла.

6. Центральные сопла системы вентиляции и отопления салона.

7. Кнопка сброса показаний счетчика суточного пробега. Сброс осуществляется нажатием кнопки. Устанавливается в зависимости от комплектации.

Двигатель Таврия 1102

Рис. 6. Двигатель (продольный разрез): 1 — головка цилиндров; 2 — крышка головки цилиндров; 3 и 4 — соответственно прокладка и крышка маслоотделителя; 7 — фланец карбюратора для крепления воздушного фильтра; 6 — топливный насос; 7 — распределительный вал; 8 — ведущая шестерня привода датчика-распределителя; 9 — кулачок привода топливного насоса; 10 — корпус привода датчика-распределителя и топливного насоса; 11 — отводящий патрубок; 11— блок цилиндров; 13 — нажимной диск сцепления; 14 — ведомый диск сцепления; 15 и 39 — болты; 16 — маховик; 17, 28 и 37 — манжеты; 18 — держатель манжеты; 19 — коленчатый вал; 20— вкладыши коренных подшипников коленчатого вала; 21 — упорные полукольца подшипника коленчатого вала; 22 — вкладыш среднего корен­ного подшипника коленчатого вала; 23 — масло-успокоитель; 24 — приемник масляного насоса; 25 — вкладыш нижней головки шатуна; 26 масляный картер; 27 — масляный насос; 29 — шкив привода генератора; 30 — ведущий шкив коленчатого вала; 31 — гайка крепления шкива; 32 — шпонка; 33 — плоскозубчатый ремень; 34 — шатун с поршнем, поршневыми кольцами и пальцем; 35 — натяжной ролик; 36 — шкив привода распределительного вала; 38 — стопорная шайба шкива; 40 и 41 — соответственно внутренний и наружный кожухи плоскозубчатого ремня;

А — вид на карбюратор сверху: 42 — штуцер рециркуляции топлива; 43 — тяга привода дроссельных заслонок; 44 — карбюратор; 45 — пружина; 46 — подводящая трубка подогрева карбюратора; 41 — хомут; 48 — трубка вакуумного регулятора; 49 — отводящая трубка подогрева карбюратора; 50 — трубка вентиляции картера; 51 — шланг подачи топлива.

Рис. 7. Двигатель (поперечный разрез): 1 — карбюратор; 2 — крышка головки цилиндров; 3 — крышка маслозаливной горловины; 4 — прокладка крышки головки цилиндров; 5 — головка цилиндров; 6 — болт крепления головки цилиндров; 7 — наконечник свечи; 8 — датчик-распределитель; 9 — свеча зажигания; 10 — прокладка головки цилиндров; 11 — маслоизмерительный стержень; 12 — перепускная труба; 13 — поршневой палец; 14 — поршень; 15 — шатун; 16 трубка маслоизмерительного стержня; 17— коленчатый вал; 18 — прокладка масляного картера; 19 — маслосливная пробка; 20 — масляный фильтр; 21 — выпускной коллектор; 22 — рым-планка; 23 — впускной коллектор; 24 — проставка фланца карбюратора; 25 — топливосборник; 26 — прокладки фланца карбюратора. Уровни масла: А — верхний, равный объему масла в 3.45л и Б — нижний, равный объему масла 2.45 л.

Двигатель (рис. 6 и 7) автомобиля ЗАЗ-1102 «Таврия» — четырех­тактный, четырехцилиндровый, карбюраторный, с жидкостным охлаждением, с верхним расположением распределительного вала, расположен в передней части кузова в моторном отсеке, поперек оси автомобиля, с наклоном под углом 10° в сторону карбюратора. Конструктивно двигатель спроектирован и увязан в компактный силовой агрегат. Благодаря поперечному размещению силового агрегата значительно уменьшается длина кузова при сравнительно большом объеме салона и багажника, упрощается доступ для осмотра и технического обслуживания сверху многих узлов. Верхнее расположение распределительного вала в двигателе обеспечивает уменьшение масс, движущихся возвратно-поступательно в клапанном приводе, а следовательно, позволяет увеличить частоту вращения коленчатого вала двигателя. Приводы распределительного вала и водяного насоса осуществляются плоско зубчатым ремнем, благодаря чему значительно уменьшен шум и облегчено их техническое обслуживание. Система питания двигателя (см. рис. 7) снабжена карбюратором эмульсионного типа и высокоэффективным воздушным фильтром со сменным фильтрующим элементом. В системе смазки двигателя использован полнопоточный сменный масляный фильтр, позволивший значительно увеличить пробег автомобиля без замены масла и фильтра. Бесконтактная электронная система зажигания высокой энергии, стартер большой мощности, масла со стабильными вязкостными показателя­ми — все это обеспечивает надежный пуск двигателя без предварительного подогрева при температуре окружающего воздуха до минус 30 °С.

Источник

Важная информация о датчике уровня масла

Теперь вкратце расскажем о диагностике и замене ДУМ — датчике уровня масла. Сделать это в домашних условиях совсем не сложно.

Местонахождение и диагностика

ДУМ в «десятке» представляет собой устройство, использующееся для замера объема моторной жидкости в отсеках силового агрегата. Этот регулятор находится рядом с масляным фильтрующим элементом, а сам фильтр расположен в картере мотора машины.

Как проверить :

1. Сначала загоните свое транспортное средство на смотровую яму или эстакаду.
2. Открутите болты, которые фиксируют защиту мотора, уберите ее.
3. Найдите ДУМ и включите зажигание — в этот момент на регулятор подастся напряжение.
4. Затем отсоедините провода, подключенные к контроллеру.
5. Щупы мультиметра или вольтметра следует подключить к массе авто и разъему питания. Если на дисплее тестера появится напряжение 12 вольт, то это свидетельствует о том, что устройство работоспособно.

Контроллер уровня масла в отечественной «десятке»

Инструкция по замене

Процедура замены выглядит следующим образом:

1. Как и в случае с диагностикой, машину следует загнать на яму или эстакаду, после чего демонтировать защиту мотора.
2. Сделав это, нужно отключить зажигание и отсоединить отрицательный провод с клеммы аккумулятора.
3. Отсоедините кабель питания, подключенный к ДУМ.
4. Далее, возьмите ветошь и с ее помощью удалите всю грязь с устройства. Используя гаечный ключ на 10, открутите фиксатор регулятора, удобней для этого использовать торцевой ключ.
5. Произведите демонтаж старого регулятора из посадочного места. Для снятия его придется немного покачать из стороны в сторону, но будьте при этом аккуратны, в противном случае вы можете повредить поплавок. После демонтажа регулятора вместо него установите новый ДУМ. Дальнейшая сборка производится в обратном порядке.

Процесс замены

1) Поднимаем домкратом верхнюю часть автомобиля и снимаем правое колесо. Можно поддомкратить двигатель, как показано на фотографии:

Задние колеса авто должны быть при этом заблокированы.

2) Для того, чтобы двигатель легко проворачивался, из него следует вывернуть все свечи. Теперь нам нужно немного отвернуть гайку шкива коленвала. Иногда это сделать никак не получается, потому что она закисает очень сильно. В этом случае придется ехать в автосалон. Но так бывает далеко не всегда, и чаще все же удается сдвинуть гайку с места самостоятельно.

3) Теперь совмещаем все метки, а поршень первого цилиндра ставим в положение ВМТ.

4) После этого придется снять правую подушку двигателя. Сделать это придется обязательно, так как она перекроет собой доступ к узлу ГРМ.

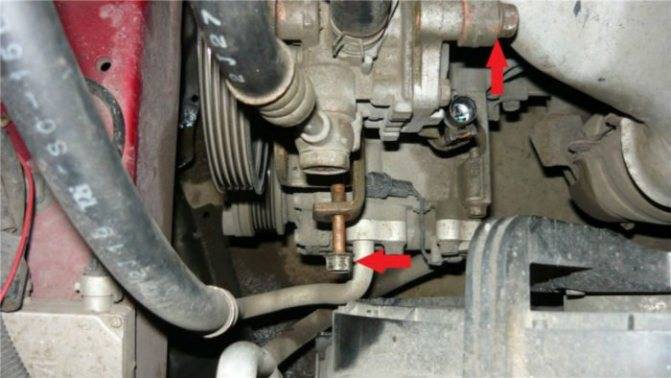

5) Настало время демонтировать ремень рулевого гидроусилителя. Для этого нужно открутить несколько болтов. Регулировочный болт тоже придется выкрутить, но не до конца. Если после этого надавить на ремень, то он прослабится. После этого снять его будет несложно.

6) Не до конца откручиваем регулировочный болт, чтобы демонтировать генераторный ремень. Генератор после этого следует сдвинуть в сторону двигателя. Снимаем ремень.

7) Сняв кронштейн и крепеж шланга ГУР, можно демонтировать верхний корпус ГРМ. Для этого придется открутить несколько гаек.

9) Помните, что эти работы можно производить только при холодном двигателе. Итак, теперь можно сливать охлаждающую жидкость, предварительно подставив заранее подготовленную емкость.

10) Отворачиваем болт шкива коленвала, после чего можно снять и нижнюю защиту ГРМ.

11) Теперь на очереди очень важное дело – установка меток. Совмещаем их, как показано на фото ниже:

12) Теперь настала очередь снять натяжной ролик.

13) Сейчас уже можно снять ремень ГРМ, при этом нужно стараться не сдвинуть с места распредвал, ведь он установлен в соответствии с метками

Снимая помпу, обратите внимание на то, что крепится она болтами разной длины. Не перепутайте их при установке. 14) Начинаем надевать новый ремень

Начинаем с правой части, а потом переключаемся на леву. После этого можно вернуть на место натяжной ролик

14) Начинаем надевать новый ремень. Начинаем с правой части, а потом переключаемся на леву. После этого можно вернуть на место натяжной ролик.

Вот и все, теперь начинаем собирать остальные детали в обратном порядке. Если вы снимали помпу, то при установке под нее следует подложить новую прокладку. Некоторые используют вместо нее герметик, но мы не рекомендуем этого делать. Посадочное место следует перед этим почистить от грязи и ржавчины. После установки всех деталей заводим авто и проверяем работу двигателя. Если будут слышны посторонние шумы, скорее всего, что-то вы сделали неправильно, и процедуру придется повторить.
