Регулятор холостого хода ВАЗ 2110: поломки и диагностика
Из этой статьи вы узнаете, что такое регулятор оборота VAZ 2110. Это устройство, которое позволяет управлять двигателем внутреннего сгорания с использованием блока микроконтроллера. Конечно, этот элемент может испортить.
Следовательно, необходимо точно ознакомиться с его устройством, а также с диагностическими методами
Обратите внимание на то, что в случае сбоя VTC двигатель не сможет функционировать правильно. Тем не менее, стоит рассказать все детали более подробно
Общие сведения
Регулятор стерильного вращения позволяет изменять подачу воздуха в топливо. Это в основном шаговый мотор, который контролируется специальным микропроцессорным электронным блоком
Обратите внимание, что ошибка состоит в том, чтобы вызвать это устройство «Датчик»
Это электродвигатель, и, таким образом, действует приводы. С его помощью это происходит на работе двигателя внутреннего сгорания на низких оборотах. Стоит отметить, что довольно сложно определить провал регулятора. Вы можете сделать это только при диагностическом оборудовании.
Поэтому, если регулятор поврежден, контрольная лампа «Проверка двигателя» не будет блестеть. Это поможет только замену контроллера стерильного скорости.
Как уже упоминалось выше, контроллер позволяет изменить подачу воздуха. Если вы знакомы с топливной системой VAZ 2110, вы знаете, что смесь создается в рампе. Там сохраняется определенное давление, которое достаточно для инъекции бензиновой смеси хорошего качества для камеры сгорания. Довольно сложно отрегулировать воздух.
Особенно, когда дроссель полностью закрыта
Обратите внимание на то, что он использует простаистый регулятор двигателя VAZ, прогревающийся до рабочей температуры. На самом деле, нет «сосания» рычага в инъекционных двигателях
Следовательно, регулирование подачи воздуха происходит только с помощью регулятора на холостом ходу. Эта функция представляет собой стерильный регулятор вращения ВАЗ 2110.
Это не работает во время вождения.
Как работает регулятор?
При включении зажигания панель перемещается на режим ожидания. Он простирается до конца. В то же время он основан на специальной дыре в команде дроссельной заслонки. Затем поршень возвращается в исходное положение. Таким образом, контроллер откалиброван.
Во время работы двигателя большее или меньшее количество регуляторных шагов вызывает изменение объема воздуха, который течет через эту калибровочную крышку. В этом случае такое количество воздуха, в котором нормальная работа двигателя может быть достигнута на топливный рельс.
Вот как стерильный регулятор скорости в ВАЗ 2110 и любой другой автомобиль. Размеры этого устройства очень мало, он легко падает в ладонь. В нем есть три основных элемента. Прежде всего, это шаговый двигатель. Во-вторых, это стержень, на котором расположена иглы в форме конуса.
Стоит отметить, что регулятор скорости холостого хода VAZ 2114 с точки зрения действий аналогичен всем устройствам этого типа. Конечно, будет много проблем, если вдруг проходит регулятор холостого оборота или начать работать неправильно. Могут возникнуть симптомы, такие как спонтанные изменения в вращении коленчатого вала.
Например, внезапное увеличение или уменьшение оборота происходит. Если вы начнете холодный двигатель, и в то же время оборот не увеличивается, можно считать, что клапан холостого хода неэффективен. Также стоит отметить, что после включения света или нагрева оборот холостого хода не следует уменьшаться. Кроме того, при выключениипередач, двигатель часто глохнет.
Например, при переключении на другую передачу или при остановке.
Диагностика РХХ
Чтобы проверить регулятор холостого хода ВАЗ 2110, нужно подготовить машину к ремонту. Первым делом нужно отсоединить шайбу, через которую регулятор подключается к электросети. Затем проверьте наличие напряжения. В розетке два провода и на них должно быть напряжение.
Конечно, делать это нужно при включенном зажигании. Если напряжение слишком низкое, причина, скорее всего, в зарядке аккумулятора. В случае полного пропадания напряжения неисправность должна быть обнаружена в электронном блоке управления или в цепи питания регулятора холостого хода.
Затем проверьте сопротивление между выводами самого контроллера. В среднем это сопротивление должно составлять 53 Ом. Затем вы можете разобрать датчик, подключить его к клеммной колодке, а затем подключить источник питания.
Порядок работы по снятию устройства.
Вот пожалуй и все отличия, на коробке написано что устанавливается на автомашины семейства ВАЗ «Нива», «Шеви-Нива», «Надежда» инжекторной группы, с рабочим объемом см. Хотел установить старый, но потом подумал, если дело не в грязи, потом опять снимать дроссель, ну его нафиг, поставил новый РХХ.
Собираем всё в обратном порядке.
Не забываем про прокладку. После сборки проверяем всё ли правильно собрали и проверяем затяжку хомутов на патрубках, пытаемся завести машину. Демонтировать заслонку несложно, достаточно лишь открутить несколько гаек.
Затем отключаем разъём с проводами от РХХ. Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке.
Этот компонент контролирует количество воздушной смеси, которая поступает в цилиндры. Основная задача этой детали сделать это количество оптимальным для качественного воспламенения.
Дроссельная заслонка Шевроле Нива регулируется специальным датчиком, который при необходимости закрывает его, образуя вакуум в системе впуска или открывает, пропуская воздушную смесь.
Если ДПДЗ неисправен, то проявляются сбои во время холостого хода. В этом случае нужно снять элемент и провести диагностику. Сперва необходимо отсоединить колодку проводов, чтобы обесточить датчик 2.
Проверка датчика холостого хода Для этого двигатель прогревается до рабочей температуры. Затем только производиться проверка датчика при помощи мультиметра.
При неисправности необходимо заменить его на новый. Датчик положения дроссельной заслонки Этот компонент отвечает за количество воздушной смеси, попадающего в камеру сгорания двигателя.
Если датчик настроен неправильно, то перенасыщенное воздухом топливо будет сильнее детонировать, быстрее раскручивая двигатель и повышая обороты. Проверка датчика так же производиться при помощи мультиметра.
Пропал холостой ход на ниве шевроле.Неисправен датчик температруы охлаждающей жидкости.
Очень часто неисправность РХХ можно перепутать с проблемами, возникающими при выходе из строя датчика положения дроссельной заслонки. Разница лишь в том, что при поломке ДПДЗ на панели приборов загорается индикатор CHECK ENGINE. При неисправностях РХХ этот индикатор не загорается.
Кроме этого, неисправность регулятора можно определить, по нескольким основным признакам:
- При запуске двигателя обороты будут сильно плавать.
- Если включить фары или печку, обороты могут упасть ниже 500об/мин.
- При запуске двигателя после длительного простоя, он не переходит в режим прогрева, а работает на обычных или низких оборотах.
Если совпали один или более признаков – есть необходимость проверки регулятора. Рассмотрим основные способы проверки датчика на Ниве Шевроле:
Чтобы проверить его на работоспособность, можно измерить напряжение, идущее на регулятор. Этапы проверки:
- Ставим автомобиль на ровную площадку и поднимаем рычаг стояночного тормоза.
- Отключаем клеммы с регулятора.
- Берем мельтиметр, и подключаем черный провод (минус) к корпусу двигателя, другой провод (+) замыкаем на разъемы A и D поочередно.
- Поворачиваем ключ в замке зажигания и наблюдаем за мультиметров.
- Нормальное напряжение должно быть 12 Вольт. Если оно гораздо меньше – проблемы с зарядом аккумуляторной батареи.
- Если напряжение отсутствует полностью – в цепи, идущей к РХХ произошел обрыв. В этом случае необходимо проверить все провода, идущие к датчику и ЭБУ.
- При проверке сопротивления необходимо тестировать выводы РХХ поочередно — А и B, C и D. Если он исправен, то сопротивление должно быть 53 Ома.
- Если измерить сопротивления на выводах В и С, А и D, то показания будут выше критических значений.
- Порядок замены регулятора холостого хода на Нива Шевроле.
Чтобы провести данную процедуру потребуется некоторый набор инструментов: головка на 13, крестовая отвертка и пассатижи. После чего приступаем к демонтажу:
- Устанавливаем авто на ровную поверхность и фиксируем стояночным тормозом.
- Снимаем минусовую клемму с АКБ.
- Откручиваем гайки на шпильках дросселя. При этом не рекомендуется отсоединять патрубки адсорбера и системы охлаждения.
- Снимаем клеммы с РХХ.
- При помощи крестовой отвертки выкручиваем винты, которыми крепится датчик.
- Достаем устройство из посадочного места.
На корпусе РХХ должно быть уплотнительное кольцо. Если его нет, то необходимо достать его из колодца.
Датчик является неремонтопригодным, но при его загрязнении можно попытаться очистить его при помощи специального средства для промывки карбюраторов. Это не решит проблемы полностью, но позволит хотя бы доехать до ближайшего автомагазина.
Как работает холостой ход?
Большая часть людей, которые мало знакомы с автомобильной техникой, плохо себе представляют, что такое холостой ход двигателя. Вполне возможно, некоторые считают, что этот режим является самым простым в реализации. Но на самом деле это далеко не так, ведь двигателю довольно сложно работать при низких оборотах по таким причинам:
- Нужно прилагать усилия, чтобы прогреть холодный бензин до нормальной температуры. Ведь нужно учесть, что при использовании топливной смеси с низкой температурой мотор не сможет работать нормально.
- Достаточно низкое значение КПД, следовательно, увеличивается износ деталей. Происходит это по причине того, что между впускным и выпускным коллекторами очень большая разница давления.
- В выхлопном газе содержится очень большое количество углекислого газа.
Все это происходит по причине того, что подача топлива осуществляется с очень низкой скоростью. И если неверно произвести регулировку количества поступающего воздуха, мотор не будет правильно функционировать.
Пошаговый порядок проведения замены
Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:
- Отключается АКБ, чтобы предотвратить замыкание в проводке.
- От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
- Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
- Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
- Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
- После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.
Что нужно знать при замене РХХ?
Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут. Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание
Руками вдвигать шток не допускается
Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.
Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.
На автомобилях ВАЗ калибровка выполняется так:
- К отрицательному выходу аккумулятора подключается клемма.
- Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
- Производится отключение зажигания.
Учимся отличать подделку от оригинала
Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.
Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.
Подделка и оригинал
На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой
В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок. Плюс толщина больше.
Присмотритесь к наконечнику
В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.
Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.
Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.
Разница в коробках
Предназначение датчика холостого хода
Датчик холостого хода.
Датчик в ВАЗ-2110 контролирует работу мотора. Никому не понравится, если работа двигателя не будет стабильной и он начнет глохнуть во время движения или остановки.
Стабильная работа мотора важна всегда. Особенно, если это зима и надо прогреть двигатель на инжекторе, хоть некоторые и утверждают, что прогрев мотора на инжекторе не потребуется. Но это мнение ошибочное. Лучшему дать двигателя поработать 3-5 минут на холостом ходу в холодное время года, чем начинать его сразу «рвать».

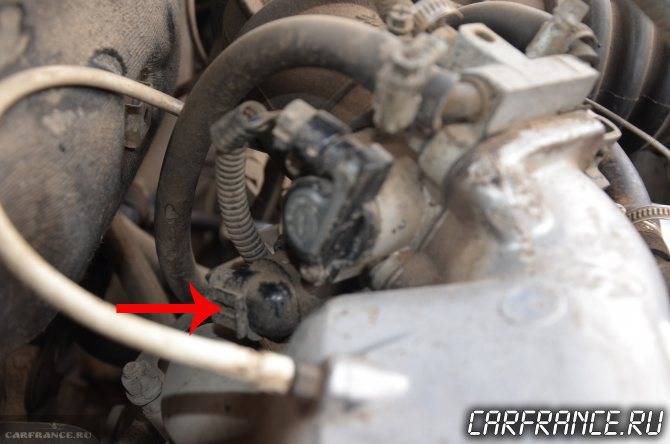

Расположение устройства на ВАЗ-2110
Осторожно, не перепутайте датчик, необходимый нам снизу. Состоит он из двух частей и трех деталей: штока, пружины и электромоторчика
Закреплен он возле механизма управления заслонками и соединяется с ним при помощи болтов
Состоит он из двух частей и трех деталей: штока, пружины и электромоторчика. Закреплен он возле механизма управления заслонками и соединяется с ним при помощи болтов.
Принцип работы
Принцип действия РХХ.
Элемент не отличается от того, будет в моторе 8 или 16 клапанов. Он имеет стабильную конструкцию. В отличие от инжектора, данная деталь регулирует холостой ход, в то время как первый обеспечивает стабильные обороты при нагрузке.
Весь процесс регулировки проходит при втягивании или вытягивании иглы, которая перекрывает канал подачи топлива.
Проверяем датчик своими руками
Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.
Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.
Схема подключения датчика.
Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:
Проверяем наличие питания на датчике. Для этого замеряем напряжение на двух крайних контактах колодки, А и D. Включаем зажигание, чёрный щуп мультиметра ставим на массу двигателя, плюсовой щуп — на контакты по очереди. Напряжение должно быть в пределах 12 Вольт. Если меньше или отсутствует вовсе — ищем обрыв по цепи или виним во всем электронный блок управления. Но для начала проверяем напряжение на выводах с ЭБУ 4 и 54. Здесь, естественно, тоже должно быть 12 В.
Напряжение в норме.
Переводим мультиметр в режим омметра и измеряем сопротивление между контактами А-В и С-D на самом датчике. Как видно из схемы, мы проверяем сопротивление обмотки шагового электродвигателя регулятора. Между указанными контактами номинальное сопротивление от 40 до 80 Ом, по заводскому номиналу — 53 Ом.
Проверяем электродвигатель на замыкание обмоток. Для этого измеряем сопротивление на клеммах А-D и В-С. Сопротивление должно стремиться к бесконечности, то есть контакта между двумя обмотками быть не должно
Если сопротивление есть, не важно, какого значения, делаем вывод о том, что обмотки замкнуты накоротко. Это не лечится, меняем датчик на новый.
Нельзя сказать, что такой метод проверки на 100% гарантирует работоспособность датчика, мы проверили только электрическую его часть. Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер.
Проверка работы механической части датчика
Для проверки снимает датчик с дроссельного узла.
Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:
- Откручиваем датчик и вынимаем его из корпуса дросселя.
- Подключаем контактную колодку к датчику.
- Включаем зажигание. В момент включения клапан должен выдвинуться вперёд. Если этого не произошло — закоксовался шток или шаговый электродвигатель работает неправильно.
- Измеряем расстояние между корпусом датчика и коническим клапаном — номинал 24 мм.
Замеряем расстояние штангенциркулем.
Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!
Датчик с нагаром.
Замачиваем клапан в очистителе.
Очищенный датчик.
Признаки неисправности РХХ
Как понять, что на ВАЗ 2110 датчик стал работать некорректно или произошла его поломка?
Признаки неисправности, которые свидетельствуют о том, что необходима замена регулятора, такие:
- При движении на холостом ходу обороты двигателя начинают плавать.
- Силовой агрегат становится труднее запустить, даже если нажимать на педаль газа.
- На полностью прогретом моторе водитель не может увеличить обороты.
- В некоторых случаях силовой агрегат может и вовсе произвольно глохнуть, в частности, когда водитель включает нейтральную скорость.
- Если вы включите устройства, потребляющие энергию, к примеру, кондиционер, оптику, аудиосистему, то обороты начнут заметно падать.
Через регулятор ХХ проходит воздух, а не бензин. И если начали плавать обороты, не спешите покупать новый, просто снимите прочистите сам регулятор и канал, где он работает чисткой для карбюратора. Если не поможет, тогда замена.
Как правильно выбрать РХХ и какова цена приобретения подделки
Известно, что на конвейер для ВАЗ 2110 поставлялись два вида регуляторов: 2112-1148300-02 — производства КЗТА (г.Калуга) и 2112-1148300-01 — производства фирмы «Пегас» (г.Кострома). Также на прилавках автотоваров можно встретить аналоги вышеуказанных моделей, но уже оснащенные шляпкой: 2112-1148300-04 и 2112-1148300-03 соответственно. Еще есть РХХ под маркой «Омега» (Москва) — 2112-1148300. Наибольшей популярностью на рынке постгарантийного обслуживания пользуются модели «Омега» (желтая коробка) и КЗТА (синяя упаковка).
Средняя стоимость ДХХ всего 500-600 рублей
Но при выборе нового датчика необходимо остерегаться подделок
Обращать внимание следует на качество шрифта на упаковке (кривые слова — признак кустарного производства), наличие на корпусе изделия наклеек с голограммой. В случае с калужским датчиком отличительным моментом становится специальная наклейка на торце коробки — «для проверки подлинности»
Что же касается качества самого изделия, то настоящая продукция не предусматривает люфта запорной иглы, в то время как подделка часто этим грешит и на деле очень быстро выходит из строя. При любом раскладе игла вращаться не должна. Не приемлемы также и зазоры в корпусе регулятора — может возникать подсос воздуха.
Какие могут быть неисправности датчика
Поломки в функционировании регулятора доставляют большое количество проблем автовладельцу. Соответственно, длительное игнорирование проблемы может спровоцировать ДТП. Поэтому не стоит пренебрегать собственной безопасностью и желательно выявить неисправность на ранних этапах.
Сигналы неисправного регулятора:
- Обороты двигателя постоянно «гуляют». Можно заметить внезапное увеличение/уменьшение этого показателя.
- При холодном запуске мотора не происходит повышения оборотов.
- При включении дополнительных электроприборов (фары, печка и др.) заметно снижаются обороты на ХХ.
- ДВС останавливается на холостых оборотах и при включении передачи.
Причины неисправности
Плавающие обороты двигателя показанные на приборной панели
В автомобиле не просто так начинают плавать обороты, связано это с работой многих систем. Прежде чем приступить к рассмотрению причин, стоит отметить, что при таком эффекте может загораться чек или нет, но как показывает практика исход причин один.
Рассмотрим, основные проблемы возникновения плавающих оборотов на холостом ходу согласно практике автолюбителей и сервисных мануалов:
Метода устранения плавающих оборотов на 16-ти клапанной ВАЗ-2112
Прежде чем перейти к устранению причин, стоит отметить, что несвоевременный ремонт может привести к тому, что двигатель достигнет эффекта «старт-стоп». Под ним подразумевается то, что мотор будет запускаться и тут же глохнуть на холостом ходу. Поэтому, при малейших возникновениях плавающих оборотов стоит устранить проблему. Итак, перейдем к непосредственному ремонту.
Топливная система и все, что с ней связано
Эффект плавающих оборотов на холостом ходу может возникать из-за прерывистого впрыска. На старых карбюраторных автомобилях это случается достаточно часто, особенно в зимний период и после него. Так, для устранения причин на ВАЗ-2112 необходимо проделать следующие операции:
- Проверить работоспособность бензинового насоса , при необходимости произвести ремонт или замену.
- Заменить топливный фильтр, который может быть засорен из-за некачественного горючего.
- Проверить и прочистить форсунки впрыска. Если понадобится, заменить неисправные форсунки.
- Проверить герметичность топливной рампы.
- Провести диагностику проводки форсунок.
Если причина найдена, то следует проверить пропал ли эффект плавающих оборотов, если нет, то исследовать остальные системы.
Общий вид-схема топливной системы
Зажигание
Зажигание автомобиля играет весьма важную роль в настройке оборотов. Стоит отметить, что неисправность свечей (не верно подобранный зазор), высоковольтных проводов или замка может повлиять на получения такого эффекта. Поэтому, необходимо провести диагностику именно этих узлов и деталей, а при необходимости заменить их.
Замена замка зажигания может убрать плавающие обороты
Плохой бензин
Сейчас, рынок горюче-смазочных материалов достаточно активно насыщен подделками, а поэтому даже на проверенных заправочных станциях можно залить некачественный или «бодяжный» бензин. Это одна из причин возникновения плавающих оборотов на холостом ходу. Для устранения неисправности необходимо прочистить всю топливную систему. Для этого следует сделать следующие операции:
- Демонтировать, а затем промыть топливный бак.
- Заменить топливный фильтр.
- Снять топливную рампу, и при помощи специального стенда почистить форсунки.
- Продуть топливные магистрали.
- Снять топливный насос и очистить (заменить) сеточку грубой очистки.
- Проверить состояние цилиндров двигателя (это не обязательно, но желательно).
Некачественное топливо — одна из причин плавающих оборотов
Датчик холостого хода
Как и любая деталь двигателя, и электрики, датчик холостого хода имеет свой ресурс и срок эксплуатации, а поэтому может выйти из строя. Необходимо выкрутить его, провести диагностику и при необходимости заменить на новый.
Датчик холостого хода может быть основной причиной возникновения плавающих оборотов
Дроссель
Засоренность дроссельной заслонки нередко становилась причиной того, что на автомобиле возникал эффект того, что начинали плавать обороты. Поэтому, необходимо провести диагностику состояния этого элемента, и если понадобится то провести чистку.
Дроссельная заслонка до и после чистки
Ошибки ЭБУ
Накопление ошибок электронного блока управления может повлечь за собой разные неверные команды. Одной из них может стать холостой ход. Так, чтобы устранить проблему необходимо подключиться к автомобилю при помощи специального кабеля и сбросить все накопившиеся ошибки в ЭБУ.
Коды возможных ошибок ЭБУ
Чистка ДХХ
Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.
Что потребуется для чистки:
- очиститель (смазка) WD-40 или подобные чистящие средства для техники;
- вата, чистая ветошь, тампоны.
Чистка:
- Датчик демонтируется полностью, с отсоединением колодки.
- Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
- Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.
Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).
Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).
Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.
Порядок замены
Производится замена в следующем порядке:
- Обесточиваем бортовую систему путем снятия минусовой клеммы, которая находится на АКБ;
- Отсоединяем от датчика колодку. У ВАЗ инжектор это происходит нажатием на пластиковый фиксатор;
- Выкручиваем два винта, причем рекомендуется сначала выкрутить левое крепление, после этого – правое;
- Теперь регулятор снят, и нет проблем в том, чтобы заменить его новым;
- Перед установкой желательно по уплотнительному кольцу размазать масло. Смотрите, нет ли на кольце хоть малейших трещин, в таком случае его необходимо поменять;
- В процедуре калибровки также нет никакой сложности, все сделает электронное реле. Нужно лишь не несколько минут включить зажигание, а затем выключить. После этого обороты обычно уже не плавают, и автомобиль работает без сбоев.
https://youtube.com/watch?v=4Ln1XJet2E8
Регулировка холостого хода
Возможно такое, что после замены регулятора холостые обороты работают нестабильно. Это может быть связано с тем, что холостой ход сбился и требуется его дополнительная регулировка.
Перед выполнением регулировки надо убедиться в следующем:
- АКБ полностью заряжен;
- смазочная жидкость и хладагент присутствуют в моторе в полном объеме, при необходимости выполняется их добавление;
- на силовом агрегате подключены все вакуумные патрубки и магистрали;
- обеспечена полноценная герметичность системы всасывания воздушного потока;
- в цилиндрах силового агрегата хорошая компрессия, проблемных элементов нет;
- система возврата отработанных газов функционирует правильно;
- заслонка дроссельного узла открывается и запирается без проблем;
- вентилирующее устройство охладительной системы мотора не запущено.
Алгоритм действий
Перед выполнением задачи надо отключить все электрооборудование, потребляющее электричество (печка, оптические приборы, система обогрева стекол):
- Колеса автомобиля должны быть установлены прямо. Заводится силовой агрегат, поднимается рычаг стояночного тормоза. Мотор прогревается до момента, пока стрелка термометра не поднимется до среднего положения. При выполнении регулировки холостого хода должна сохраняться рабочая температура ДВС, если будут совершаться паузы, то требуется дополнительный прогрев. Силовой агрегат должен функционировать при оборотах не более 1 тысячи в минуту.
- При отсутствии тахометра (на карбюраторных ДВС) выполняется подключение устройства. Для монтажа используется руководство по использованию датчика. При подключении ДВС надо деактивировать.
- Силовой агрегат заводится еще раз. В моторном отсеке со стороны смотрового окна карбюраторного устройства надо убедиться, что уровень горючего располагается посредине, на линии. Затем обороты ДВС нужно увеличить до 2-3 тысяч в минуту. В таком режиме он должен проработать несколько минут. После этого надо дать мотору поработать на холостых оборотах около минуты.
- С тахометра считываются обороты холостого хода. Силовому агрегату нужно поработать примерно при 750 оборотах в минуту. Допускается отклонение в 50 об/мин в большую или меньшую сторону. Если количество холостых оборотов не соответствует, то выполняется вращение винта, пока полученные данные не будут соответствовать норме. Если регулировка холостого хода не происходит, хотя все перечисленные выше системы рабочие, возможно, надо ремонтировать карбюратор.
- Если автомобиль не оборудован катализаторным устройством, то процедура регулировки холостых оборотов производится аналогично. Только для выполнения этой задачи используется отвертка, она устанавливается в засечки регулировочного болта.
