Подключение через переходники
p, blockquote 28,0,0,0,0 —>
В случае, если на автомобиль установлен нестандартный разъем (выпуск авто до 2000 года либо грузовой или коммерческий автотранспорт), можно воспользоваться специальными переходниками или изготовить их самостоятельно.
p, blockquote 29,0,0,0,0 —>
В интернете можно найти схему перекоммутации выводов разъема подобно показанной на рисунке:
p, blockquote 30,0,0,0,0 —>
p, blockquote 31,0,0,0,0 —>
Если автомобиль находится в постоянной эксплуатации или для профессиональной работы в качестве автоэлектрика проще приобрести переходник (комплект переходников).
p, blockquote 32,0,0,0,0 —>
Для диагностического сканера AUTOCOM они имеют вид:
p, blockquote 33,0,0,0,0 —>
p, blockquote 34,0,0,0,0 —>
В минимальный стандартный набор для легковых авто входит восемь переходников. Один разъем переходника подключается к OBD разъему автомобиля, другой – к OBD диагностическому кабелю либо напрямую к BLUETOOTH ELM 327 сканеру.
p, blockquote 35,0,0,0,0 —>
Диагностический разъем Lada Kalina и Priora, диагностика автомобиля через ноутбук
Если в старых автомобилях диагностика неисправностей производится по факту наличия определенных симптомов поломки, то в более современных авто все значительно проще. Чтобы определить неисправность в работе того или иного узла, достаточно произвести компьютерную диагностику автомобиля. Где находится диагностический разъем Лада Калина и как проверить автомобиль — читайте ниже.
Описание и расположение диагностического разъема
Диагностический разъем представляет собой специальное устройство, использующееся для оперативного обмена данными между транспортным средством и подключенным к нему устройством. Последнее — это, как правило, ноутбук, применяющийся для считывания комбинаций неисправностей, а также регулировки основных параметров. К данном разъему можно подключить не только ноутбук, но и любой другой мобильный гаджет по беспроводному соединению. Что касается непосредственно автомобилей Лада Калина, то в них используется трапециевидный разъема типа OBD-II на 16 контактов.

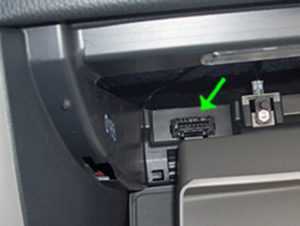

В зависимости от модификации машины, место расположения штекера может изменяться:
- В версиях Калина 1 устройство находится на центральной стороне так называемого тоннеля, под декоративной накладкой, расположенной выше прикуривателя.
- В версиях Калина 2 его можно найти с правой стороны, на нижней части торпеды.
Диагностический выход Калины
Зачем нужна диагностика?
Предназначение диагностики, как сказано выше, заключается в точном определении возможных неисправностей, которые могут случиться при работе транспортного средства. Если в работе авто появились какие-либо симптомы поломок, а точно определить неисправность самостоятельно не удается, то можно попытаться продиагностировать машину.
Но это — только обобщенная цель, более конкретно причины проверки указаны ниже:
- Необходимость выполнения этого процесса обычно появляется тогда, когда на контрольном щитке появляются индикаторы, которые предупреждают автовладельца о поломке.
- На практике данная процедура часто осуществляется в случае неправильной работы одного или нескольких агрегатов и узлов авто. Выполненная проверка позволит дать автовладельцу точный ответ на тему того, действительно ли эти механизмы вышли из строя или нет.
- При покупке транспортного средства. Благодаря компьютерному распознаванию ошибок потенциальный покупатель может без помощи специалистов определить, насколько правильно работает силовой агрегат, коробка передач и подвеска.
- Кроме того, необходимость проведения этого процесса может быть обусловлена снижением возможных затрат на ремонт машины в будущем. Иными словами, речь идет о профилактическом диагностировании, по словам многих специалистов, такую задачу лучше выполнять не реже раза в год. Если автовладелец узнает о возможных неисправностях заранее, до того, как эксплуатация автомобиля будет невозможной, то он сможет снизить финансовые затраты на его ремонт (автор видео — канал CompsMaster).
Необходимые инструменты, материалы и программы
Чтобы процедура проверки не вызвала у вас проблем, необходимо заранее подготовиться к ней.
Для обеспечения правильного диагностирования вам потребуются следующие устройства:
- Компьютер. Можно использовать ноутбук либо планшет, с помощью этого девайса будет осуществляться проверка. Следует отметить, что ноутбук — более предпочтительный вариант.
- Программа, при помощи которой будет осуществляться проверка. Вариантов программного обеспечения сегодня достаточно много. Каждая из утилит имеет свои особенности и характеристики, скачать такое ПО без проблем можно в интернете.
- K-Line кабель для соединения штекера с компьютером. Приобрести такой кабель можно в любом тематическом магазине. Следует отметить, что если вы решили использовать для диагностики свой планшет или мобильный телефон, при этом проверка будет осуществляться по беспроводной связи, то кабель вам не понадобится. В этом случае нужно будет приобрести специальный адаптер для обеспечения беспроводного подключения.
Процесс диагностики с помощью ноутбука
Мы не будем описывать процедуру диагностики для каждого программного обеспечения в отдельности, так как в целом, вне зависимости от ПО, этот процесс идентичный.
Общая процедура диагностики описана ниже:
- Для начала вам необходимо установить программное обеспечение на свой компьютер. Если вы умеете пользоваться интернетом, то этот шаг не вызовет у вас проблем, поскольку ничего сложного в его реализации нет. Если в комплекте к вашему адаптеру идет диск с драйверами, то их также необходимо установить в обязательном порядке, в противном случае компьютер просто не распознает устройство.
- Затем нужно открыть крышку перед рычагом КПП или снять защитную накладку с правой стороны центральной консоли, в зависимости от версии авто. Вам следует получить и обеспечить беспрепятственный доступ к K-Line выходу, которому вы будете подключать ноутбук.
- Далее, возьмите купленный кабель и подключите его — одно стороной к компьютеру, другой — к выходу.
- После того, как кабель будет подключен, вам необходимо удостовериться в том, что компьютер его распознал, для этого проверьте наличие подключения. Как вариант, для этого можно зайти в Диспетчер задач Windows и перейти во вкладку Оборудование. Если операционная система распознала устройство, в этой вкладке должна быть отмечена данная информация.
- Если подключение произведено успешно, то вам нужно запустить проверочную программу на ноутбуке. После запуска утилита должна спросить у вас, какие узлы вы хотите диагностировать (трансмиссию, двигатель и т.д.). Если этого не случилось, то ориентируйтесь по меню — где-то должна быть кнопка «Начать диагностику», возможно, в меню Файл. Все неисправности, которые имеются, в виде кодов ошибок будут продемонстрированы в таблице.
- Если вы зайдете во вкладку Параметры, то сможете увидеть, как здесь расписано общее состояние транспортного средства. Во вкладке Коды должны быть отмечены все неисправности, которые выявила диагностика.
- Вам остается только произвести расшифровку полученных комбинаций цифр и заняться устранением поломок. Как показывает практика, довольно часто при проверке выскакивают неисправности датчиков — обычно такие проблемы обусловлены обрывом проводки или плохим подключением контроллеров. Поэтому если вы столкнулись с этим, не спешите менять датчики — попробуйте зачистить контакты на разъемах подключения, а также проверить целостность проводки.
- После того, как неисправности будут устранены, нужно обнулить память блока управления, чтобы удалить из нее все коды ошибок. Обнулить память блока можно через диагностическую программу — обычно эту функцию можно найти в разделе Управление.
Видео «Как можно произвести диагностику Калины без ноутбука?»
Менее точный, но более простой вариант диагностики Калины без ноутбука представлен на видео ниже (автор ролика — Игорь Т).
На автомобиле Калина диагностический разъем выполняет важные функции. Почти все современные автомобили оборудованы электронным блоком управления и системой самодиагностики. Это мини-компьютер, запрограммированный на выполнение определенных функций. Ужесточение правил при прохождении ТО повлекло за собой появление особых устройств. Оснащенная электронными системами Лада Калина диагностический разъем тоже получила.
Зачем нужна диагностика?
Предназначение диагностики, как сказано выше, заключается в точном определении возможных неисправностей, которые могут случиться при работе транспортного средства. Если в работе авто появились какие-либо симптомы поломок, а точно определить неисправность самостоятельно не удается, то можно попытаться продиагностировать машину.
Но это — только обобщенная цель, более конкретно причины проверки указаны ниже:
- Необходимость выполнения этого процесса обычно появляется тогда, когда на контрольном щитке появляются индикаторы, которые предупреждают автовладельца о поломке.
- На практике данная процедура часто осуществляется в случае неправильной работы одного или нескольких агрегатов и узлов авто. Выполненная проверка позволит дать автовладельцу точный ответ на тему того, действительно ли эти механизмы вышли из строя или нет.
- При покупке транспортного средства. Благодаря компьютерному распознаванию ошибок потенциальный покупатель может без помощи специалистов определить, насколько правильно работает силовой агрегат, коробка передач и подвеска.
- Кроме того, необходимость проведения этого процесса может быть обусловлена снижением возможных затрат на ремонт машины в будущем. Иными словами, речь идет о профилактическом диагностировании, по словам многих специалистов, такую задачу лучше выполнять не реже раза в год. Если автовладелец узнает о возможных неисправностях заранее, до того, как эксплуатация автомобиля будет невозможной, то он сможет снизить финансовые затраты на его ремонт (автор видео — канал CompsMaster).
Распиновка диагностического разъема приора
Где находится диагностический разъем на Лада Приора: расположение, схема
Автомобили современного поколения оснащены специальным электронным блоком управления, который сокращенно называется ЭБУ. Именно этот блок запоминает любые неисправности, которые могут проявить себя как в автомобильном двигателе, так и в различных электрических системах. Чтобы подключить блок к оборудованию, для диагностики используется специальный разъем. Автомобили ВАЗ оснащены коннектором европейского стандарта OBD-II. Каждый владелец ВАЗ обязательно должен знать, где именно в Приоре находится диагностический разъем, если, конечно, он самостоятельно следит за технической исправностью своей машины.
Расположение разъема для подключения к диагностическому оборудованию
Найти месторасположения разъема, с помощью которого Лада Приора подключается к диагностическому оборудованию, довольно просто. Данный элемент располагается сразу за автомобильным бардачком, на задней левой стенке. Чтобы можно было получить доступ к разъему, нужно сделать следующее:
- вещевой бардачок открыть;
- убрать фиксаторы крепления бардачка;
- произвести его демонтаж.
Ориентиром для поиска места расположения разъема является печное сопло, которое обогревает ноги пассажира.
Проведя условную параллельную линию по внутренней части панели Лады Приоры, можно увидеть искомый элемент, который необходим для подключения к диагностическому оборудованию.
Для чего нужен диагностический разъем
Зная, где именно располагается диагностический разъем, автовладельцы смогут в любое время самостоятельно проверить техническую исправность собственного четырехколесного друга и своевременно заменить вышедшие из строя комплектующие. К такой проверке можно приступать после активации тест-программы. С помощью последней впору решить следующие проблемы:
- отрегулировать подачу топлива;
- найти причину неисправности в трансмиссии;
- своевременно выявить неполадки в прошивке ЭБУ.
Чтобы проверка работы была сделана верно, нужно не только знать месторасположения разъема, но и правила использования прибора для диагностики. Поэтому перед приобретением тестирующего элемента специалисты рекомендуют тщательно изучить его особенности, чтобы точно понимать полученные результаты диагностики и своевременно устранять любые, пусть даже незначительные неисправности.
Возможно ли переместить в другое место диагностический разъем на Приоре
Довольно часто автовладельцы задаются вопросом: можно ли выбрать другое место для расположения диагностического прибора и возможно ли осуществить такое мероприятие самостоятельно? Почему этот вопрос интересует автовладельцев, да потому, что угонщики авто, знающие, где именно находится на Приоре диагностический разъем, довольно просто отключают машину от сигнализации и без проблем ее угоняют. А вот если перенести этот элемент в другое место, то можно в несколько раз усложнить процесс угона и тем самым предотвратить возможное преступление.
Переместить разъем, конечно же, можно, но специалисты рекомендуют обратиться за такой услугой на СТО, чтобы профессиональные сотрудники сделали перенос этого элемента правильно и аккуратно. Если же автовладелец решит осуществить данное мероприятие самостоятельно, то выполнять его нужно поэтапно и только тем водителям, которые разбираются в подключении и отключении автомобильного электрооборудования:
- Провода аккуратно отсоединяются от разъема.
- Устройство не спеша вынимается из так называемого гнезда.
- Разъем переносится в другое место.
- Соединительные провода вновь подключаются.
Специалисты рекомендуют самостоятельно установить коннектор вблизи ручки для переключения передач или слева от рулевой колонки. Выбрав новое место для разъема и сделав эту операцию самостоятельно, которая, кстати говоря, довольно простая и понятная, только водитель будет точно знать, где именно располагается коннектор, а вот угонщикам о новом месте узнать будет очень проблематично.
ladaautos.ru
Распиновка диагностического разъема приора
Где находится диагностический разъем на Лада Приора: расположение, схема
Автомобили современного поколения оснащены специальным электронным блоком управления, который сокращенно называется ЭБУ. Именно этот блок запоминает любые неисправности, которые могут проявить себя как в автомобильном двигателе, так и в различных электрических системах. Чтобы подключить блок к оборудованию, для диагностики используется специальный разъем. Автомобили ВАЗ оснащены коннектором европейского стандарта OBD-II. Каждый владелец ВАЗ обязательно должен знать, где именно в Приоре находится диагностический разъем, если, конечно, он самостоятельно следит за технической исправностью своей машины.
Расположение разъема для подключения к диагностическому оборудованию
Найти месторасположения разъема, с помощью которого Лада Приора подключается к диагностическому оборудованию, довольно просто. Данный элемент располагается сразу за автомобильным бардачком, на задней левой стенке. Чтобы можно было получить доступ к разъему, нужно сделать следующее:
- вещевой бардачок открыть;
- убрать фиксаторы крепления бардачка;
- произвести его демонтаж.
Ориентиром для поиска места расположения разъема является печное сопло, которое обогревает ноги пассажира.
Проведя условную параллельную линию по внутренней части панели Лады Приоры, можно увидеть искомый элемент, который необходим для подключения к диагностическому оборудованию.
Для чего нужен диагностический разъем
Зная, где именно располагается диагностический разъем, автовладельцы смогут в любое время самостоятельно проверить техническую исправность собственного четырехколесного друга и своевременно заменить вышедшие из строя комплектующие. К такой проверке можно приступать после активации тест-программы. С помощью последней впору решить следующие проблемы:
- отрегулировать подачу топлива;
- найти причину неисправности в трансмиссии;
- своевременно выявить неполадки в прошивке ЭБУ.
Чтобы проверка работы была сделана верно, нужно не только знать месторасположения разъема, но и правила использования прибора для диагностики. Поэтому перед приобретением тестирующего элемента специалисты рекомендуют тщательно изучить его особенности, чтобы точно понимать полученные результаты диагностики и своевременно устранять любые, пусть даже незначительные неисправности.
Возможно ли переместить в другое место диагностический разъем на Приоре
Довольно часто автовладельцы задаются вопросом: можно ли выбрать другое место для расположения диагностического прибора и возможно ли осуществить такое мероприятие самостоятельно? Почему этот вопрос интересует автовладельцев, да потому, что угонщики авто, знающие, где именно находится на Приоре диагностический разъем, довольно просто отключают машину от сигнализации и без проблем ее угоняют. А вот если перенести этот элемент в другое место, то можно в несколько раз усложнить процесс угона и тем самым предотвратить возможное преступление.
Переместить разъем, конечно же, можно, но специалисты рекомендуют обратиться за такой услугой на СТО, чтобы профессиональные сотрудники сделали перенос этого элемента правильно и аккуратно. Если же автовладелец решит осуществить данное мероприятие самостоятельно, то выполнять его нужно поэтапно и только тем водителям, которые разбираются в подключении и отключении автомобильного электрооборудования:
- Провода аккуратно отсоединяются от разъема.
- Устройство не спеша вынимается из так называемого гнезда.
- Разъем переносится в другое место.
- Соединительные провода вновь подключаются.
Специалисты рекомендуют самостоятельно установить коннектор вблизи ручки для переключения передач или слева от рулевой колонки. Выбрав новое место для разъема и сделав эту операцию самостоятельно, которая, кстати говоря, довольно простая и понятная, только водитель будет точно знать, где именно располагается коннектор, а вот угонщикам о новом месте узнать будет очень проблематично.
ladaautos.ru
Показатели диагностики
Перед диагностикой двигателя Лады Калины посредством разъема требуется выполнить визуальный осмотр и механическую проверку и оценить состояние основных узлов машины.
Электронная диагностика направлена на выявление скрытых неполадок в работе для оценки каждого узла и детали в отдельности. С ее помощью можем анализировать показатели кислородных датчиков, характеризовать и оценивать работу системы управления, проверять зафиксированные ошибки, просматривать результаты ранее проведенных проверок и удалять их и даже получать данные движущегося автомобиля, что является важным моментом, так как многие отклонения в работе можно выявить исключительно в условиях полноценной нагрузки на авто.
К показателям работы двигателя относят:
- Уровень напряжения аккумулятора (UACC). Для проверки одновременно включают все потребители энергии в авто. Норма для показателя напряжения — в пределах 14-14,5 В. Если он меньше, нужно по отдельности проверить все электрические цепи.
- Массовый расход воздуха (AIR). Для его проверки жмут на газ, доводя число оборотов двигателя до 5 тыс., если значение показателя возросло до 200-250 км/ч, датчик массового расхода воздуха исправен.
- Длительность импульса впрыска (INJ). Проверяют расхождение с нормой, просто нажимая на газ. Оптимальным считается колебание показателя на холостом ходу около 3-5, а при нажатии на газ — 15-20. Если выше нормы, значит есть проблема.
- Показатель кислорода (ALAM1). Его значение не должно быть выше 0,7 В. Когда дойдет до этой отметки, воздух должен возвращаться, это будет свидетельствовать о том, что обратная связь работает нормально.
- Число шагов регулятора холостых ходов (FSM) должно быть около 40-60, когда добавляем газ, 150-180.
- Расчетный расход топлива (QT). Включает в себя несколько показателей, проверка которых требует спецоборудования и участия профессионала. Поэтому в домашних условиях можно определить только один из них. На холостых оборотах его колебание будет 0,6-0,9 л/ч.
Это интересно: Сколько бензина можно залить в бензобак Лада Гранта — объём в литрах
Диагностический разъем Лада Гранта
Где находится диагностический разъем на рено логан
чет нечего не понял. Устранил вибрацию или нет. И как поподробней. А то какая то каша мала.
Первоначально просто отводил рычаг КПП чуть на себя при разгоне (примерно как на старой КПП — типа ВОЛГИ когда рычаг своим весом давит на вилку то его колбасит), у нас он давит но через трос.
Вибрация у меня к 10000 пробега сама ушла (мизер остался)- т.е.
В статье рассказывается про диагностический разъем лада гранта, составленое из мнения и опыта автовладельцев.
Вариант лечения был ослабить пружину фиксатора, подставив под него шайбу 2мм толщиной (поз №9) на картинке. Но я не смог его открутить обычным ключом (на 24). Второй сверху пост
Фиксатор давит на пластину (картинку взял страницей раньше) — хитрой такой формы, а эта пластина поворачивает вал кулисы, на котором сидит трос переключения — т.е. за счёт этого фиксатора мехаизм фиксируется в нужной точке даже без самой КПП и фактически этот механизм продолжает давить на вилку 3/4 передачи. Только разница в том, что при разгоне на 3й двигатель на подушках выворачивает и трос ещё больше натягивает, а на 4й наоборот ослабляет.
Добавлено через 8 минут Как вариант кто то перекладывает тросы и иногда помагает. Просто надо учитывать что положение тросов на заглушеном авто — не такое, как будет при разгоне и с учётом такой поправки можно добавить люфт (трос не должен быть в натяг при включенной третьей) и в итоге слабая вибрация не выйдет дальше соединения кулиса/трос под капотом — она действительно слабая и имеет малую амплитуду.
Свежие новости про диагностический разъем лада гранта Вы сможете прочесть на нашем сайте в ближайшее время.
Из многих вариантов — я бы выбрал вариант с шайбой (но вибрация сама стала уходить, а шайбу я уже купил, не нашёл время и высокую головку на 24, низкая не одевается) И хотел кулису ещё короткоходую (после ослабления пружины думаю в самый раз бы было)
Добавлено через 6 минут И чтобы проверить будет ли вибрациы на 3й без выкручивания мотора — достаточно поставить его на кирпичи и попробовать раскрутить колёса как обычно — у меня вообще не было ни какой вибрации — т.е. включив третью, вытянув трос — мы съели люфт и любой загиб мотора будет создавать усилие на кулису.
ЗЫ: ОД не кому её ещё по гаратии не убрал — но менять тросы, меняли. Я лично вообще не понимаю, как они хотели её сменой тросов убрать, если она исходит от кулисы.
Информационное и увликательно видео про диагностический разъем лада гранта, лучшие моменты и коментарии ведущих.
Приложения для диагностики авто
Существует множество различных приложений диагностики автомобиля в магазинах приложений как AppStore, так и в PlayMarket. Мы разберем самые популярные.
OpenDiag Mobile 2.0
Данное приложение от российских разработчиков и является наиболее популярным в плане диагностики российских автомобилей. Оно было разработано именно для автомобилей Лада и позволяет с высокой точностью определять ошибки в автомобиле.
OpenDiag позволяет постоянно следить за автомобилем не вынимая сканер из диагностического разъема.
Плюсы:
- Быстрое подключение;
- Большой выбор параметров;
- Обзор параметров в режиме онлайн;
Минусы:
- Отсутствие в AppStore;
- Имеются платные блоки;
CarScaner
Наиболее популярная программа среди пользователей iOS, обладает всеми необходимыми функциями для диагностики автомобиля. Изначально программа разрабатывалась для множества автомобилей, но приоритет отдавался иномаркам.
Плюсы:
- Быстрое подключение;
- Постоянное обновление программы;
Минусы:
- Не полный функционал работы с российскими авто;
- Нет расшифровки ошибок;
Самодиагностика автомобиля Лада Калина
В любом современном блоке управления, а именно такой стоит на Калине, имеется достаточно мощная система самодиагностики, основанная на программировании. Это значительно облегчает поиск неисправностей даже неопытному автовладельцу.
Электронный блок управления является мини-компьютером, который выполняет специальные задачи:
- обработку сигналов, получаемых от датчиков;
- расчет воздействий управления по заданным алгоритмам;
- управление механизмами исправления.
Самодиагностика начинается с подсоединения диагностического тестера к контроллеру автомобиля. Таким образом легко получить диагностические данные и ошибки. Вместо тестера можно использовать специальную программу, скачав ее бесплатно на любом подходящем ресурсе.
Чтобы провести диагностику своими руками, необходимо приобрести диагностический адаптер К-линии, который поддерживает протокол KWP200. Он осуществляет передачу данных с машины в компьютер. Для этого в автомобиле Лада Калина есть специальный разъем, который можно найти рядом с рычагом коробки передач под крышкой. У Калины расположение диагностического разъема наиболее удачное по сравнению с другими моделями. К этому разъему и следует подключить адаптер.
В комплекте с адаптером, предназначенным для разъема, идут специальный драйвер и программное обеспечение. СОМ-порт, который появится в программе, необходимо переставить на цифры 1,2, 3 или 4. Это номера, с которыми работает стандартный калиновский разъем.
После подключения диагностического разъема и оборудования следует включить зажигание и запустить программу. Если все сделано и подключено правильно, система выдаст сообщение о том, что связь установлена. Теперь можно начинать диагностику.
Пример диагностики
Ниже представлен способ диагностики прибором ЕЛМ-327 версии 1,5 на автомобиле Лада Калина, через программу OpenDiag на операционной системе Android.
Диагностику необходимо проводить при включенном двигателе или зажигании.
Устанавливаем сканер в разъем диагностики и ждем, когда лампы на сканере начнут мигать.
На смартфоне переходим в настройки в раздел Bluetooth. В доступных устройствах находим наш сканер под именем OBD-II, подключимся к нему. Устройство запросит пароль, вводим пароль – 1234.
После сопряжение со сканером открываем программу OpenDiag и нажимаем на кнопку меню, там выбираем необходимый тип соединения, в нашем случае это блютус.
Нажимаем на иконку в верхнем углу и выбираем в списке устройств, сканер.
Процесс подключения завершен, приложение само автоматически определит модель и версию ЭБУ и выдаст ошибки, которые сохранены в блоке.
Видео k-line диагностика
Многие считают, что диагностика системы управления инжекторным двигателем – удел высококвалифицированных специалистов. Между тем в любом современном контроллере (ЭБУ — электронный блок управления) имеется достаточно мощная встроенная система самодиагностики (реализованная на программно–аппаратном уровне), что значительно облегчает поиск возможных неисправностей даже непрофессионалу.
ЭБУ представляет собой своего рода мини-компьютер, предназначенный для решения специализированных задач в реальном времени. Это задачи можно разбить на следующие категории: обработка сигналов от датчиков, расчет управляющих воздействий по заданным алгоритмам, управление исполнительными механизмами.
Соединиться с контроллером автомобиля для чтения диагностических данных можно при помощи диагностического тестера (отдельно приобретаемый прибор) или компьютера с установленной специальной программой. В данной статье будет рассмотрена диагностика ЭБУ Bosh M7.9.7 (установленного на «Калине» автора; диагностика контроллеров более поздних версий производися аналогично) при помощи бесплатно распостраняемой программы KWP_D, скачать которую можно в Сети.
Кроме программы, необходимо приобрести так называемый диангостический адаптер К-линии (VAG-COM USB KKL адаптер), поддерживающий протокол KWP2000 (также известный как OBD-II) — адаптер предназначен для передачи данных с автомобиля в USB-порт компьютера. Протокол KWP2000, также известный как OBD-II, и дал название разъему диагностики, который расположен под крышкой рядом с рычагом КПП, и к которому нужно будет подключить адаптер. Из всего модельного ряда АвтоВАЗа, только в «Ладе Калине» он расположен так удобно. Остальным автовладельцам приходится помучаться с его подключением.
После установки драйвера из комплекта идущего с адаптером ПО, в системе появится СОМ–порт, номер которого необходимо переопределить на 1-4 (1, 2, 3 или 4 — именно с этими номерами портов работает KWP_D). Подключаем разъем диагностики, включаем зажигание и запускаем программу. После непродолжительной паузы система выдает сообщение, что связь установлена – можно приступать к диагностике.
Каждый двигатель имеет так называемые типовые параметры – базовые технические характеристики, описывающие нормальную работу двигателя, которые и берутся для сравнения с измеренными в процессе диагностики значениями. Если провести аналогию – это, например, температура тела здорового человека (типовой параметр 36.6 °C). Ниже будет рассмотрена последовательность диагностики на примере восьмиклапанного двигателя объемом 1.6 литров. Все измерения будем проводить на заведенном двигателе в режиме холостого хода.
Первое, на что следует обратить внимание – параметр DTC (наличие сохраненных ошибок):
Если ошибки есть, переходим на вкладку «Коды» и смотрим номер ошибки вместе с расшифровкой. Всевозможные коды ошибок и пояснения к ним легко найти в Интернете. Если ошибок нет, это еще не означает, что с двигателем все в порядке. Например, при завышенных оборотах холостого хода ЭБУ может воспринимать сигнал с неисправного датчика ДПДЗ (датчик положения дроссельной заслонки) как нажатую водителем педаль газа, и не выдавать при этом никакой ошибки.
Виды диагностики
Существует несколько различных видов и способов диагностики Лады Калины.
- С помощью приборной панели;
- На станции тех. обслуживания;
- С помощью прибора ELM-327;
Диагностика на приборной панели
Такой вид диагностики довольно распространен, но имеет большое количество минусов. При таком способе выявления ошибок в автомобиле Вы не сможете обнаружить причину поломки. Приборная панель выдает лишь комбинацию цифр, якобы с кодом ошибки, но, как правило, такая диагностика имеет высокую погрешность и часто ошибается.
Диагностика на СТО
Данный вид диагностики один из самых правильных. При диагностике на станции к Вашему автомобилю подключается специальный профессиональный прибор, который с высокой точностью определяет поломку в вашем автомобиле. Большим минусом такого метода является его стоимость, умельцы берут за свою работу более 1000 рублей лишь за одно подключение прибора к авто.
Диагностика с помощью ЕЛМ-327
Китайские умельцы смогли сделать прибор, едва превышающий размер спичечного коробка, а по функциям практически не уступающий более дорогому профессиональному сканеру. Так как разъем ОБД-2 широко распространен, то сканер ЕЛМ-327 подходит к множеству автомобилей.
Стоимость сканера на сайте АлиЭкспресс вирируется от 5 до 10 долларов, что практики равно разовой диагностики на станции.
Прибор имеет две версии 1,5 и 2,1 следует отметить, что для работы с отечественными автомобилями необходимо приобретать версию ELM-327 v1.5. Версия 2,1 хоть и дешевле, но отказывается работать с отечественными блоками управления ДВС.
При покупке следует знать, на какой операционной системе работает Ваш смартфон, так как данный сканер работает в паре со смартфоном. Если у вас iPhone, то необходимо брать сканер с наличием Wi-Fi, а если смартфон на базе Android, то достаточно купить сканер с Блютус.
Диагностика Калины
Определить неисправности в работе системы управления двигателем Lada Kalina можно двумя способами. Путем самодиагностики, а также тестирования с помощью компьютера и специального адаптера. Первый вариант более простой, но менее точный. Компьютерная диагностика автомобиля позволяет получить развернутый ответ о причинах неисправностей.
Самодиагностика
Эта процедура выполняется с помощью приборной панели в салоне машины:
- Зажигание автомобиля должно быть отключено. Кликается кнопка сброса дневного пробега на контрольном щитке. Удерживая эту клавишу, необходимо провернуть ключ в замке, чтобы включить зажигание.
- Контрольный щиток автоматически переходит в режим самодиагностики. На его экране загорятся все позиции компонентов и диодный индикатор. Стрелки на датчиках начнут двигаться от минимального значения к максимальному.
- Используя кнопку управления, расположенную на подрулевом переключателе, можно перейти из одного режима в другой. У пользователя есть возможность зайти в меню самодиагностики, посмотреть версию программного обеспечения, а также определить комбинации ошибок.
- Чтобы покинуть меню, нужно не предпринимать никаких действий на протяжении тридцати секунд.
Пользователь Arbix показал процедуру самостоятельного тестирования авто Лада Калина.
Компьютерная диагностика
Чтобы выполнить задачу, потребуется следующее:
- Компьютер, можно использовать ноутбук. Допускается применение планшетного девайса.
- Кабель USB для подключения к диагностическому разъему.
- Программное обеспечение, которым будет выполняться тестирование. Есть множество прошивок для проведения компьютерной диагностики. Отзывы показывают, что оптимальным вариантом будет утилита ВАЗ. Она разработана специально для моделей АвтоВАЗ — Калины, Приоры и Гранты.
Для компьютерной диагностики автомобиля Лада Калина необходимо найти разъем, он расположен перед рычагом коробки передач, в отсеке над прикуривателем.
Процедура проверки осуществляется так:
- На компьютер устанавливается программное обеспечение для тестирования.
- Перед рычагом коробки передач открывается пластиковая крышка, под ней располагается выход OBD-2 или K-Line.
- Следующим этапом будет подключение провода к колодке. Один его конец соединяется с разъемом, а второй — с компьютером.
- После этого производится диагностика наличия подключения. Для этого необходимо на компьютере зайти в «Диспетчер задач». Перейдя на вкладку «Оборудование», можно увидеть, есть подключение или нет. При его наличии действия по тестированию продолжаются.
- Затем производится запуск прошивки, которая будет выполняться для тестирования. Если программа не считывает коды, то надо кликнуть на «Файл» и выбрать пункт «провести диагностику». Появится таблица, в которой будут продемонстрированы все комбинации неисправностей.
- Перейдя в меню «Параметры», можно увидеть состояние транспортного средства. Во вкладке «Коды» выводится информация об имеющихся неисправностях.
- После получения комбинаций надо их расшифровать и устранить проблему.
На «приборке» кликается клавиша сброса пробега Нажимается клавиша, расположенная на правом подрулевом переключателе
