Компьютерная диагностика — настройка, подключение

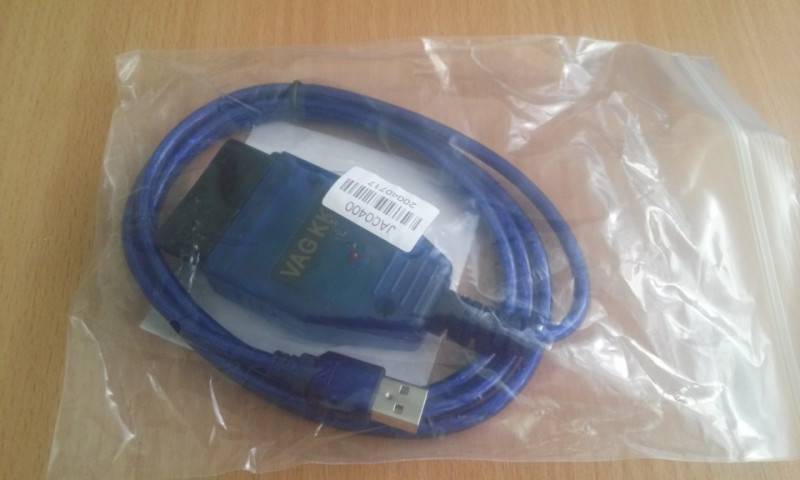

Прислали Адаптер Vag KKL 409.1 и диск с драйверами цена около 300 рублей. Этот БЖ пишу для новичков в диагностике ( таких как я ), решил написать от и до как подключиться к мозгам автомобиля ваз OBD II и OBD I (GM12)
.
Итак погнали:
Установка драйвера на шнур. Так как у меня Windows7 возникли некоторые проблемы с установкой драйвера на адаптер, компьютер ругался на не подписанный драйвер для устройства и не хотел устанавливаться.

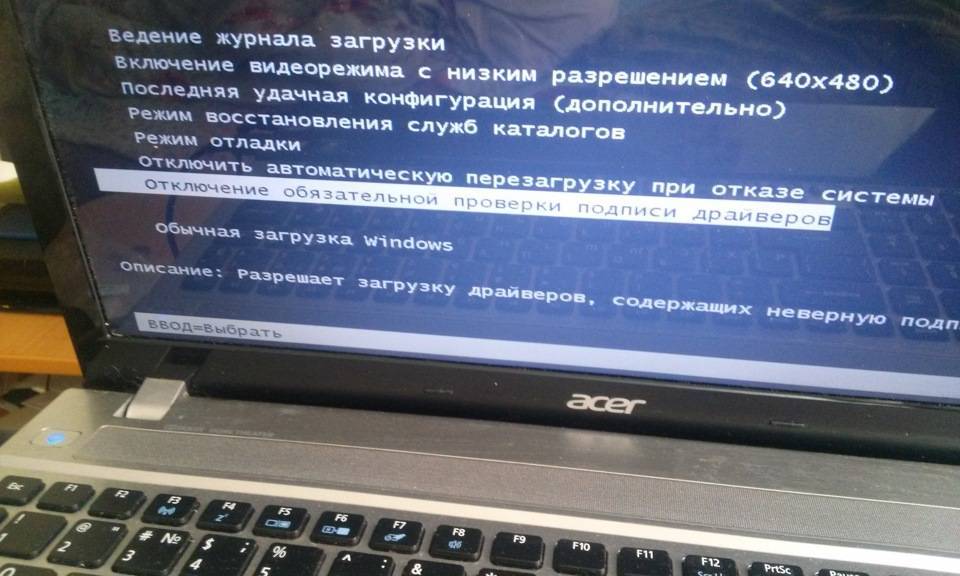

Решение проблемы. Перед загрузкой windows жмем на клавиатуре F8. Появится вот такое окошко.
.
Находим раздел отключение обязательной проверки подписи драйверов и жмем интер.Далее когда ПК уже загрузился заходим: пуск — компьютер — свойства — диспетчер устройств. Вкладка другие ус-ва находим USB с восклицательным знаком. Жмем правую кнопку мыши «обновить драйвер » далее» выполнить поиск на этом компьютере» и указываем место где у вас лежат драйвера.
.
Во вкладке — порты (COM и LPT) у нас появилось оборудование под названием USB-SERIAL CH340 это и есть наш адаптер.
.

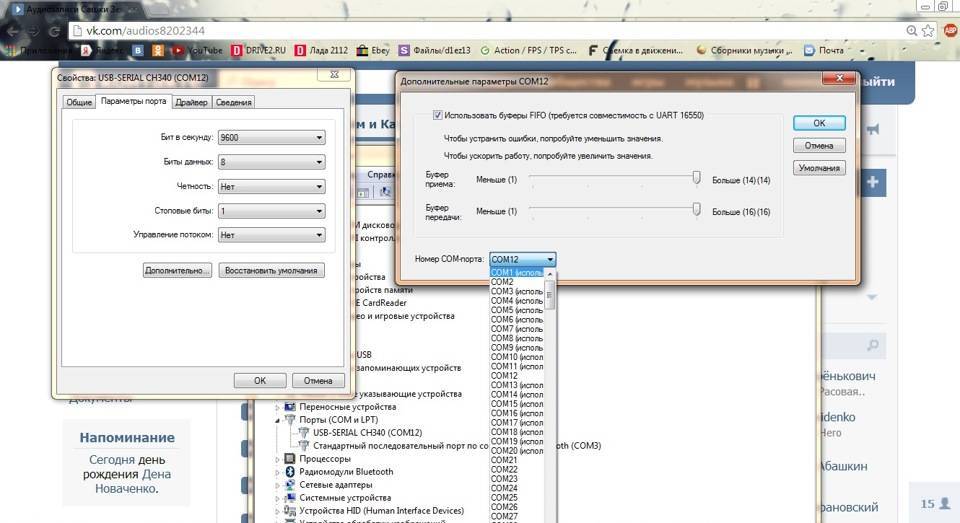

Сразу же не выходя из диспетчера устройств меняем Com-порт, как правило в программах можно выбрать значение от 1 до 5 ти, у нас по стандарту установился com12.
В диспетчере устройст на USB-SERIAL CH340 жмем правую кнопку мыши-свойства-параметры порта-дополнительно-номер COM порта ставим от 1го до5ти, я поставил com порт1.
С установкой драйверов закончили.
Диагностический разъем OBD II
OBD II
Диагностический разъем GM 12
GM12

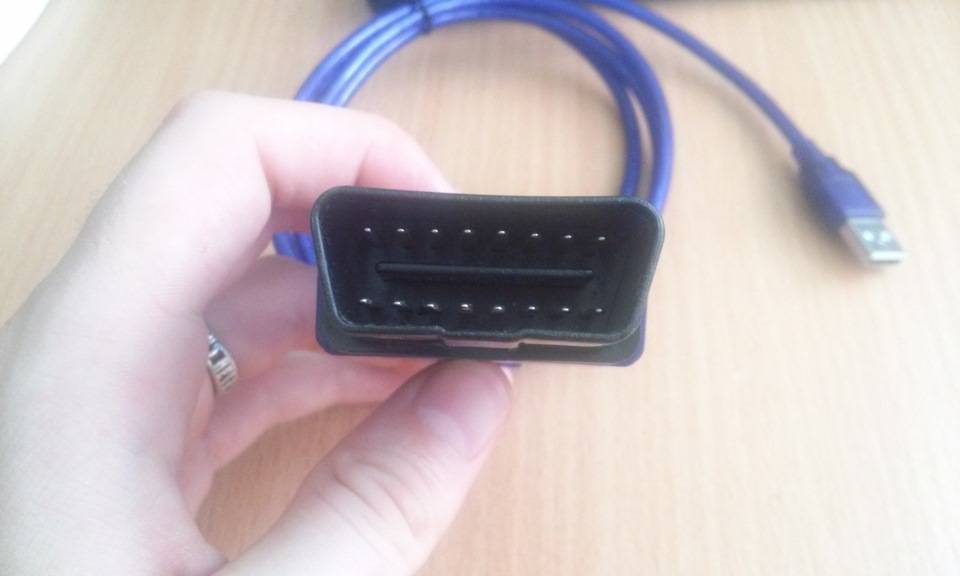

Если у вас разъём OBD II (16 контактов) как правило их начали ставить с 2003 года(но бывают и исключения) то можно устанавливать программу и идти диагностировать авто, про программы немного позже.
У меня авто 2002 года мне достался разъём GM12 он же OBD I ( 12 контактов ) пришлось немного поколхозить, нам понадобиться 3ри проводка и 3ри контакта «МаМа», обрезаем напополам контакты мама, что позволяет без проблемно подключить к нужной распиновке адаптера.
Продаются еще переходники с OBD2 на GM12 стоят почти как сам адаптер, но зачем переплачивать если есть 3ри проводка ? :))
.
Схема подключения:
- 4 контакт — земля в колодке буква «A»,
- 16 контакт — + в колодке буква «G»(Можно также подключить к «Н» адаптер будет включаться от зажигания),
- 7 контакт — К-линия — в колодке буква «M»

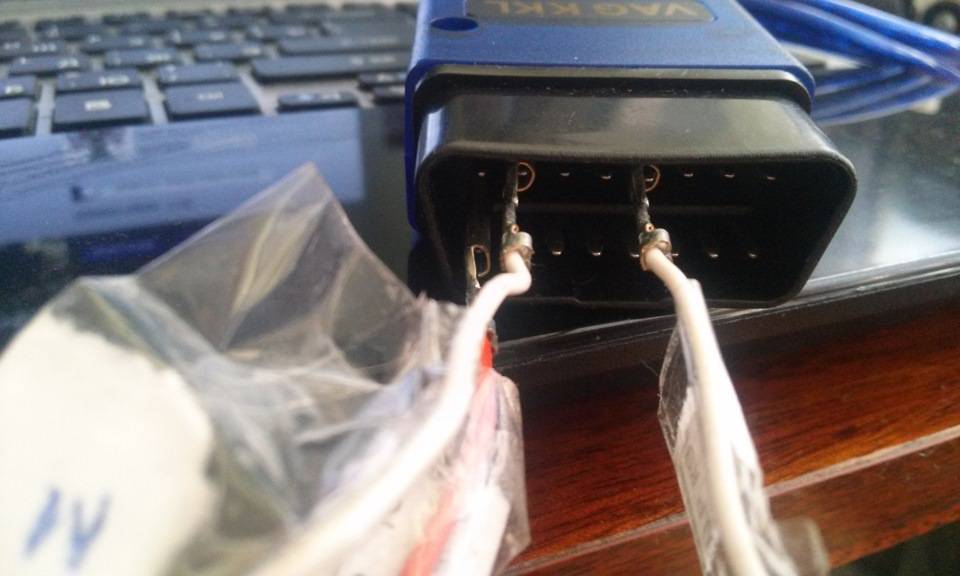

Для наглядности сделал фото что куда втыкать.
.

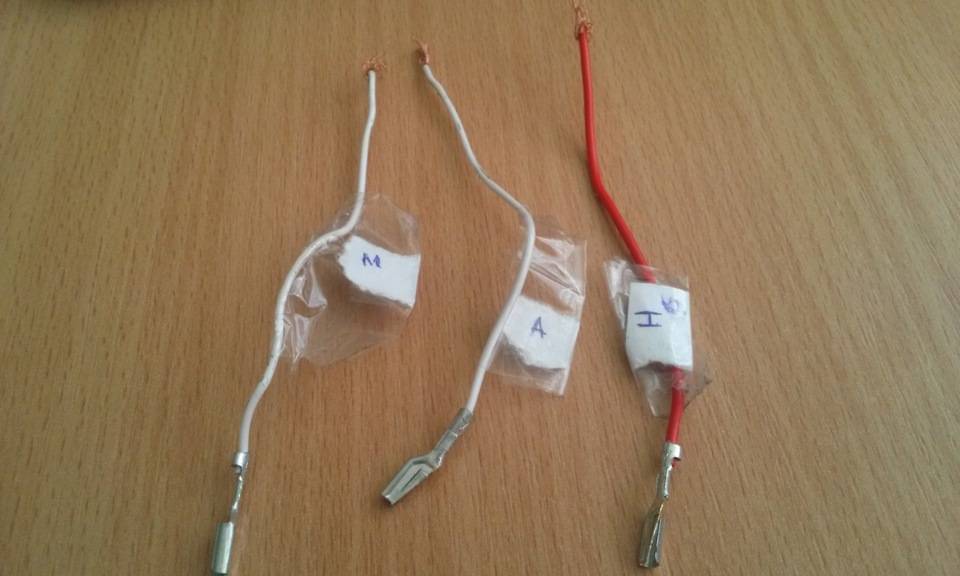

Что бы не запутаться прилепил к проводам бумажки с буквами.
С подключением разобрались.
Программы с которыми у меня получилось соединиться (мозги январь 5.1)
- Diagnostic Tulz v1.31.2
- icd
- OpenDiagFree
Все они абсолютно бесплатные.

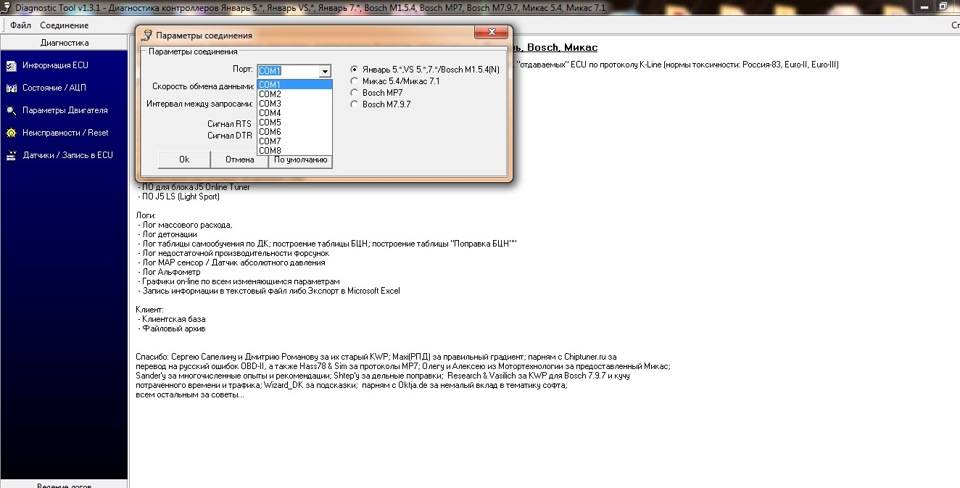

Пример настройки соединения в программе 1)заходим в параметры(настройка) и выбираем ранее установленный нами com порт 2)выбираем тип эбу 3)Жмем соединение
.
Вот в принципе и все, можно приступать к диагностике. Если возникнут какие то сложности пишите.
P/S — Шнур приобретался для изменения включения вентилятора и поднятие холостых оборотов, но только вникая в суть после покупки понял, что данная операция через k-line адаптер невозможна.
