Где находится предохранитель бензонасоса на Нива Шевроле: где же он стоит?

Методы устранения неисправностей электрической цепи бензонасоса

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

• исключается самопроизвольный ток утечки в бортовой системе;
• надежное управление всеми электродвигателями;
• быстрый и гарантированный запуск электрических механизмов;
• защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Шевроле Нива выгодно отличается от своего предшественника прежде всего компоновкой и удобным доступом ко всем деталям. Конструкторы предусмотрели для реле и блока предохранителей самое надежное место в этом внедорожнике – в салоне под приборной панелью. Всего в Niva Chevrolet устанавливается 2 монтажных блока. Первый расположен слева от рулевой колонки под откидной крышкой, второй под бардачком со стороны переднего пассажира.

Нас интересует второй блок. Он объединяет блок управления двигателем и 4 силовых реле на металлической планке. Снаружи этот узел закрыт декоративной пластикой крышкой. Интересующее нас устройство расположено слева третьим по счету. Предохранитель бензонасоса Шеви Нива размещен на левом краю этого блока. Номинал предохранителя 15 А. Для удобного доступа к нему рекомендуется снять крышку перчаточного ящика.

Порядок разборки бардачка Шеви Нива:

• снимаем клемму с аккумулятора;
• отверткой откручиваем саморезы, крепящие бардачок (1 справа, 2 слева и по паре в верхней и нижней части);
• наклоняем корпус бардачка вперед и аккуратно вытаскиваем, отсоединяем подсветку;
• снимаем защитную крышку монтажного блока.

Монтажный блок предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Рис. 1

Рис. 2

Рис. 3. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)

Рис. 3

Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки. Схема внутренних соединений монтажного блока представлена на рис. 3.

Обознач

Ток (А)

Защищаемые элементы

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре,

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

https://www.youtube.com/watch?v=h0PieAXprnY

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения,

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла,

электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла,

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Блок предохранителей системы управления двигателем

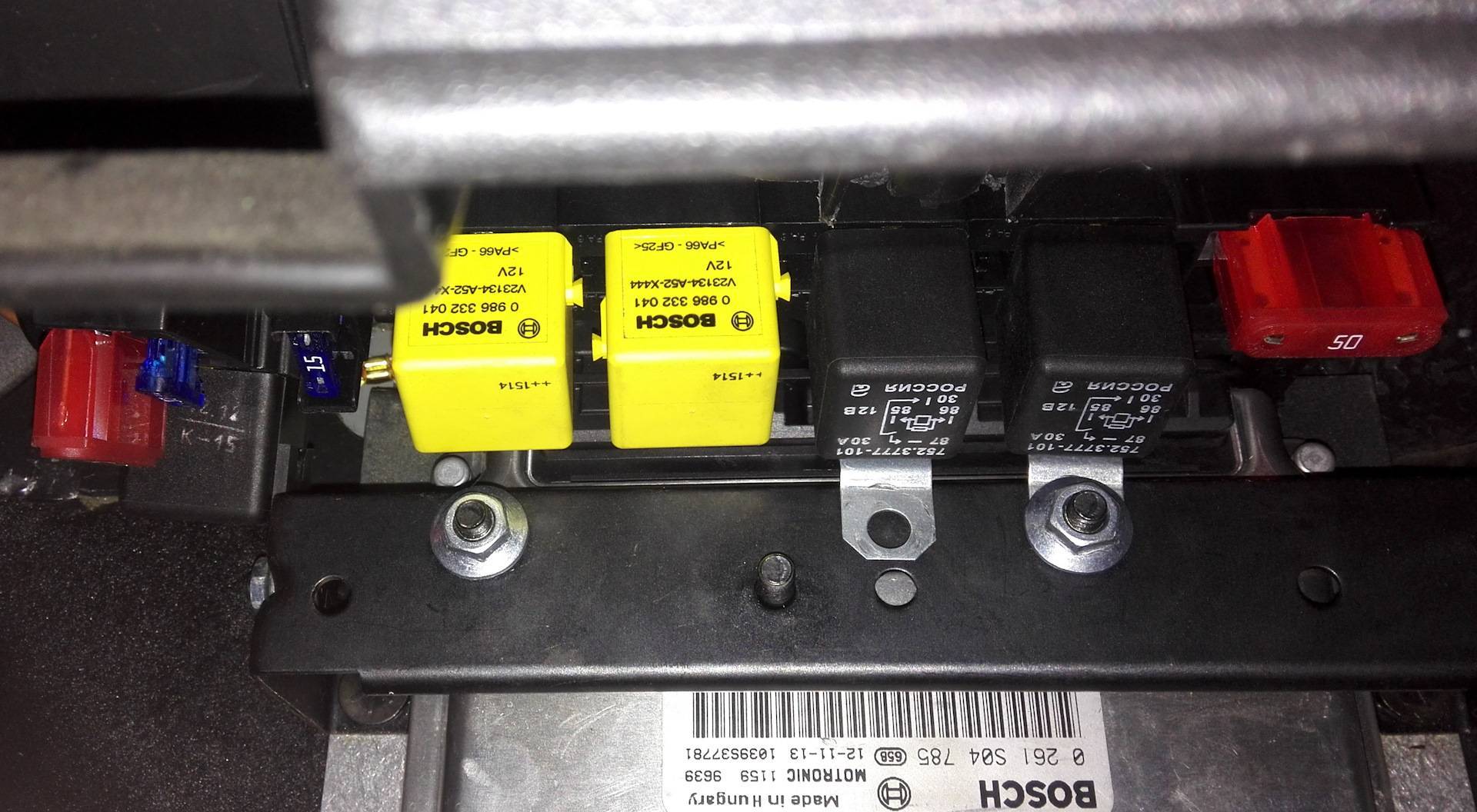

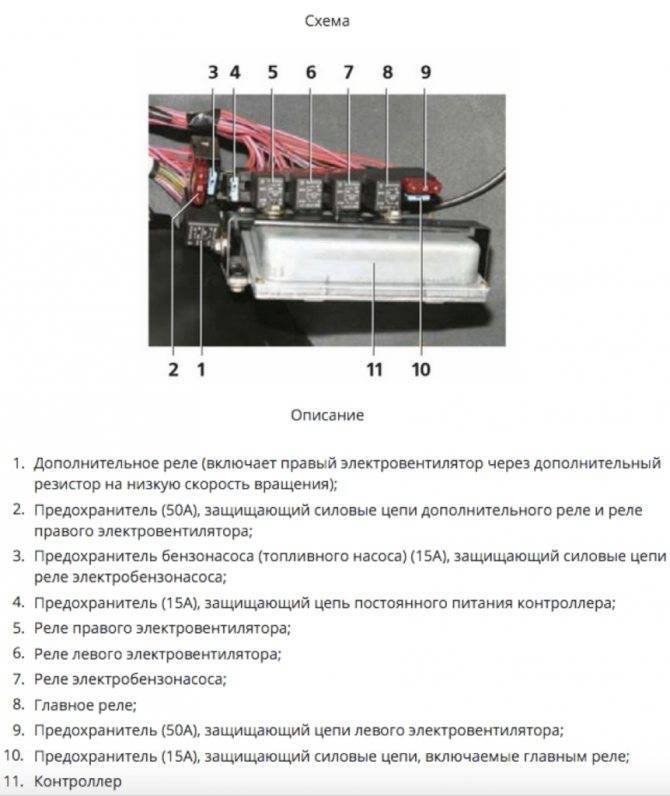

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема на Нива Шевроле

Требуется точно знать, где расположено реле стартера. Для этой цели рекомендуется изучить схему расположения всех предохранителей. Новый элемент, который устанавливается в ходе ремонта, должен иметь ту же маркировку по току.

Для автомобилей до 2009

Значения, которые указываются:

• К1 – элемент для контроля работы всех установленных ламп;
• К2 – отвечает за очистку в автоматическом режиме ветрового стекла;
• К3 – поворотники и «аварийка»;
• К4 – ближнее освещение от фар;
• К5 – требует внимания дальний свет;
• К6 – контакты выключателя зажигания;
• К7- обогрев стекла, расположенного в багажном отделение.

К8 является резервом (дополнительный).

Для выпущенных после 2009

Значения актуальные для моделей, чей год выпуска 2010, 2011,2012. В этот период входит также 2013 (символ также остается К): 1 – ветровое стекло, 2 –элемент прерывателей поворотников, аварийная сигнализация, 3 – ближний свет, 4 – дальний свет фар. Предохранитель под номером 5 –этот сигнал оповещает об обогреве стекла двери багажного отсека, и о состоянии вентилятора. Следующий сигнал 6 – контакты выключателя зажигания, 7- обогрев стекла, расположенного в багажном отделение.

Предохранитель под номером 8 также является резервным.

Типичные неисправности и методы их устранения

О поломках бензонасоса можно судить по следующим симптомам:

1. Двигатель остановился и не запускается;
2. ДВС работает на холостых и малых оборотах, но не набирает обороты выше определенного значения;
3. Двигатель работает во всем диапазоне оборотов, но не развивает нужной мощности;
4. Двигатель неустойчиво работает на холостых оборотах.

При полном отказе бензонасоса необходимо проверить цепь питания, начиная от реле и предохранителя (Находятся в ногах переднего пассажира, под панелью).

Нередко проблемы возникают в месте соединения колодок проводов на модуле, так как в этом месте подгорают контакты. Если при исправной цепи моторчик не работает (нет характерного шума при включении зажигания), то его придется заменить.

В остальных случаях возможно два исхода событий. Первый подразумевает замену фильтра (сеточки). Ее состояние можно оценить визуально. Наличие отложений коричневого цвета говорит о сильном загрязнении. Топливо не может в полном объеме поступать в насос.

Рекомендуется замену сетки проводить сразу после возникновения схожих симптомов, так как электродвигатель при недостаточном количестве поступающего топлива перегревается.

Если состояние фильтра удовлетворительно, то причина может крыться в неправильной работе регулятора. Отметим, что такая поломка возникает гораздо реже, однако имеет место быть. Дело в том, что перепускной клапан может срабатывать раньше времени, и поэтому давление в магистрали меньше номинального. Измерить давление несложно. Необходимо подсоединить манометр к топливной рампе и включить зажигание.

Обслуживание бензонасоса Шевроле Нивы не предусмотрено, хотя некоторые ремонтные работы определены. Опытные владельцы стараются не доводить дело до полного отказа, так как произойти это может не в самый подходящий момент. Они стараются заправляться только на зарекомендовавших себя качеством заправках, а после определенного пробега менять сеточку-фильтр.

Способы диагностики реле бензонасоса

Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.

Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.

Проверить реле на исправность можно двумя способами:

1. Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
2. Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.

Важно! Перемычка между контактами носит временный характер, а постоянная эксплуатация с ней недопустима

Роль предохранителя в электрических цепях

Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.

Электрическая цепь системы питания состоит из:

• электродвигателя;
• провода питания с разъемами;
• датчика уровня топлива;
• реле;
• предохранителя.

Шевроле Нива — полноценный внедорожник, который эксплуатируется своими владельцами в экстремальном режиме. По причине тряски, вибраций, попадания влаги в салон и не только выход из строя электрических цепей и узлов происходит чаще, чем на повседневной машине. Кроме выхода из строя самого реле, питание может не поступать по другим причинам.

Наиболее распространенные это:

• перегорание предохранителя;
• обрыв провода идущего к бензонасосу;
• плохой контакт в местах соединений или покрытие их ржавчиной;
• ослабление «массы» на кузове автомобиля;
• ослабление плюсового провода питания инжектора на клемме аккумулятора;
• напряжение в бортовой сети автомобиля недостаточно для срабатывания катушки с соленоидом;
• короткое замыкание в электрической цепи;
• нарушение контакта на щетках электродвигателя бензонасоса.

Выявление и устранение этих неполадок производят в определенной последовательности. Проверку всегда начинают с контроля заряда на АКБ и надежности всех видимых контактов. Затем проверяют исправность реле и целостность плавкого предохранителя. После чего «прозванивают» провода, идущие к бензонасосу и на замок зажигания. Если они оказываются целыми, то остается единственная причина – выход из строя бензонасоса в топливном баке.

Неисправное реле или предохранитель заменяют на новый, но вначале требуется устранить причину их выхода из строя. Если в цепи обрыв или короткое замыкание, то эта часть проводки перекладывается целиком. Плохой контакт в разъемах исправляется обжатием или пропайкой проводов. Стоимость нового реле в магазине составляет в среднем 200-400 рублей.

Предохранитель можно заменять только на такой же по номиналу в 15А. На Шевроле Нива устанавливаются современные ножевые предохранители, которые никогда не теряют контакт от вибраций и служат достаточно долго.

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе. Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру.

Если перегорает предохранитель, в первую очередь страдают:

• бортовой компьютер;
• электросеть питания топливного насоса, которая состоит из проводников тока;
• само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

Где находится предохранитель бензонасоса Нива Шевроле

Первые модели линейки Нива от АвтоВАЗа производились с карбюраторными движками. Но Шевроле Нива – более современный автомобиль, оснащенный инжекторной системой – бензин из бака подается к инжектору при помощи топливного насоса. Последний работает благодаря постоянному току мощностью в 12 В. На старых же, карбюраторных моделях, бензонасосы полностью механизированные и не нуждаются в электрической подпитке.

Так как насос, перекачивающий горючее, оснащен электрикой, то обязательно должен быть предохранитель, защищающий устройство от воздействия резких перепадов энергии.

Роль предохранителя в электрических цепях

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе.

Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру. В большинстве случаев при таких обстоятельствах ломается бортовой компьютер, а его ремонт – весьма затратное мероприятие.

Предупредить такие «всплески»  невозможно, значит, следует обезопасить некоторые узлы с помощью предохранителей, которые гасят скачки тока во вверенном им участке.

Если перегорает предохранитель, в первую очередь страдают:

• бортовой компьютер;
• электросеть питания топливного насоса, которая состоит из проводников тока;
• само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

 Пошаговая замена радиатора охлаждения Шевроле Нива

Строение предохранителя и его принцип работы

На разных авто не всегда устанавливают одинаковые предохраняющие элементы. На Шевроле Нива предохранитель состоит из пары алюминиевых контактов в специальном пластиковом корпусе. Последняя начинает дымить во время плавки под воздействием высокой температуры, спровоцированной скачком напряжения.

Внутри пластикового корпуса располагается камера с соединительной контактной нитью, выполняющей протекторскую функцию. Толщина алюминиевой контактной нити зависит от силы напряжения, на которое рассчитан предохраняющий элемент. Данную информацию легко узнать по маркировке детали.

Например, «15А» – выдержит постоянный ток до амплитуды в 15 А.

Посредством обрыва соединительной нити при скачке тока, который превысит маркировочный максимум элемента, контакты разрываются питающую бензонасос цепь «+», тем самым не допуская чрезмерной дозе напряжения попасть в устройство.

Водители часто сталкиваются с наплавлением пластиковой капсулы. Это возможно только в том случае, если нагрузка была недостаточно высокой, но продолжительной. Зачастую автовладелец замечает наплавление, когда элемент уже полностью «потек».

• Если данное явление наблюдается достаточно часто, значит, предохранитель неправильно подобран, и стабильный показатель электросистемы вашего авто для него высок.
• В случае выхода из строя предохранитель бензонасоса Нива Шевроле всегда можно заменить, но для этого необходимо знать, где он находится.
•  Какие основные неисправности есть на Шевроле Нива и их решение

Обнаружение и замена

Для того чтобы установить вместо сломанного предохранителя новый, особых навыков не нужно. Главное – правильно определить маркировку новой модели. Для Шевроле Нива – это 15 А.

Расплавленное устройство необходимо срочно заменить и не медлить с этим, потому что если инцидент повторится и предохранитель не сможет разорвать цепь тока, то пострадает более дорогостоящая часть авто.

Проверить, работает ли нерасплавленный или немного подпорченный предохранитель, можно с помощью тестера в режиме прозвонки. При отсутствии соответствующего сигнала от прибора смело меняйте предохранитель – он сломан.

Как происходит замена данного элемента:

1. Извлеките крышку под бардачком в салоне. Под ней находится платка с предохранителями и релюшками.
2. Третий от начала блока предохранитель именно тот, что вам нужен. Извлечь его можно собственноручно, но в случае расплава пригодятся пассатижи.
3. Проверьте элемент, если в этом есть необходимость, по методу описанному ранее.
4. Обязательно установите новый предохранитель, если старый вышел из строя, но обязательно маркировки 15 А.
5. Путем включения зажигания проверьте работоспособность топливного насоса.

1. Потом просто установите крышку корпуса на место.
2. Подробнее о том, как заменить предохранитель бензонасоса Шевроле Нива, узнайте из видео.

Где находится предохранитель бензонасоса Нива Шевроле

Главная » Новости

Опубликовано: 24.08.2018

В современном автомобиле каждая электрическая цепь защищена плавким предохранителем. Его задача — разрыв цепи при значительных перегрузках или коротком замыкании. В машинах с инжекторными двигателями ситуация с электроникой ещё острее, она отвечает практически за весь процесс управления двигателем. Система питания Нива Шевроле также имеет несколько электрических цепей, защищённых предохранителями. Одна из них — цепь питания бензонасоса. Где находится предохранитель бензонасоса, его параметры и способ замены выясним сегодня.

Ремонт и обслуживание Шевроле Нива: как поменять предохранители

Где находится предохранитель бензонасоса на Ниве Шевроле?

Схема расположения предохранителя бензонасоса.

Как правило, все предохранители конструкторы пытаются собрать в едином монтажном блоке для удобства замены. Но инженеры, которые разрабатывали компоновку Нивы Шевроле, посчитали, что все предохранители и реле, защищающие систему управления двигателем должны быть собраны в одном месте.

НАШЁЛ!!! Шевроле Нива

Предохранители находятся под бардачком и фиксируются к кронштейну контроллера.

Параметры предохранителя

Предохранитель вблизи.

Предохранитель бензонасоса имеет номинал 15 А и расположен в монтажном блоке под бардачком возле большого 50-амперного реле , защищающего силовые цепи, второй слева. Реле, отвечающее за пуск бензонасоса находится в том же блоке, оно второе справа.

Если не работает бензонасос , в первую очередь проверяют предохранитель , а чтобы до него добраться, необходимо демонтировать бардачок.

Как найти предохранитель бензонасоса на Шевроле Нива

Предохранитель синего цвета.

Работа не самая благодарная, но другого выхода нет, если цепь звонится, топливный насос целый, контакты не горелые и не окисленные, дело в предохранителе. Добраться до него можно так:

Расшифровка монтажного блока предохранителей.

Теперь мы получили доступ к монтажному блоку, в котором и находится 15-амперный предохранитель топливного насоса Нива Шевроле.

В заключении

Если предохранитель перегорел, то не спешим его менять, в первую очередь необходимо найти причину перегрузки или короткого замыкания. Для этого прозванивается вся цепь, проверяется на работоспособность электродвигатель бензонасоса, а только после этого предохранитель можно заменить на аналогичный по номиналу. Удачной всем работы и стабильной подачи топлива в форсунки!

“Питер – АТ”
ИНН 780703320484
ОГРНИП 313784720500453

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Читать дальше: Авто рено сандеро степвей

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Устройство и принцип работы

В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.

Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.

Реле находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.

Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:

• Пластиковый корпус, выполняющий несущую функцию.
• Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
• Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
• Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.

Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.

Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.

Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.

Для чего нужен бензонасос

Итак, выполнение функции подачи горючего из бензобака к системе впрыска обусловливается с помощью электрического топливного бензонасоса. Он засасывает топливо из бака и по системе подачи, состоящей из трубок, подает его к впускному коллектору инжекторной системы. Если представить на секунду что устройство закачки не работает. В этом случае попросту водитель не сможет запустить двигатель, ведь первоначально запускается бензонасос и подкачивает топливо к инжектору, а если он не работает, то и мотор завести невозможно.

Бензонасос – работает от электричества и поэтому за его работу отвечает электронная система автомобиля. При обороте ключа зажигания в положение включения зажигания происходит подача сигнала в виде электрического напряжения на бензонасос, за который отвечает бортовой компьютер. Внутри насоса расположен электромоторчик, который и начинает вращаться и создавать давление в системе. После этого ключ зажигания оборачивается в положение пуска двигателя, после чего и происходит его старт. Но если же водитель не поворачивает ключ на положение “старт”, то через две секунды бензонасос прекращает закачку топлива, чтобы не создать критическое давление в системе.

Что входит в систему питания топливного насоса?

К самому устройству подводятся два проводка “+” и “масса”, которые дают собственно питание 12В. Но прежде, чем подается это питание, перед насосом устанавливаются следующие детали, обуславливающие его правильность функционирования. К этим деталям относятся:

• реле;
• бортовой компьютер, состоящий из платы с контроллерами;
• предохранитель.

Собственно реле предназначено для коммутации токов больших величин. То есть, бензонасос потребляет большой ток, особенно в моменты пуска, а проводка и электроника такие токи не выдержит и мгновенно сгорит. Реле же срабатывает по импульсу малых токов внутри себя и замыкает более мощные контакты. В результате происходит пуск устройства. Судя из этого можно сделать вывод, что неисправность реле приведет к нарушению и неработоспособности системы подачи топлива в Ниве Шевроле. Располагается реле питания насоса в Шевроле Нива в салоне автомобиля под бардачком. Там расположены четыре типа реле, отвечающие за разные узлы замыкания цепей. Реле нашего устройства третье по счету. Рядом располагаются предохранители, о которых собственно и пойдет далее речь. Замена реле осуществляется довольно просто, откручивается крепление и вытаскивается релюшка, после чего на ее место устанавливается новая. Проверяется работоспособность реле путем функционирования насоса.

http://chevniva.ru/rele-benzonasosa/http://avtoblokrele.ru/chevrolet/blok-predohranitelej-niva-shevrole.htmlhttp://ladaautos.ru/niva/gde-naxoditsya-predoxranitel-benzonasosa-niva-shevrole.htmlhttp://expertniva.ru/elektrooborudovanie/gde-nahoditsya-predohranitel-benzonasosa-na-niva-shevrole.htmlhttp://chnivaremont.ru/elektrooborudovanie/predoxranitel-toplivnogo-nasosa-nivy-shevrole.html

Проверка механизма: пошаговая инструкция

Чтобы понять, что обозначает предохранитель и функционирует ли реле, рекомендуется обратить внимание на следующие сигналы:

• жужжащий звук, выходящий из-под капота с запущенным двигателем, но без вращения;
• работа стартера без работающего мотора;
• щелкающие звуки стартера (не запускается).

Если такие признаки имеются, следует поменять реле. Перед этим проводят проверка. Устройство извлекают. Замыкают контакты на задней стенке. Для замыкания цепи нужно приложить кусочек металла или проволоки. Если после этого стартер начинает работать без сбоев, то основная проблема заключается именно в реле этого элемента. Когда стартер начинает срабатывать, реле запускается, то чинить или заменять потребуется именно стартер.

Расположение

Все предохранители находятся в специальном блоке, который располагается под приборной панелью со стороны водителя.

Для того чтобы получить к ним доступ нужно снять крышку которая крепится на двух винтах, сняв которую можно увидеть 8 электромагнитных реле и  20 защитных элементов.

Основная задача реле это разгрузить контакт выключателя у прибора, так как они потребляют ток на который выключатели не рассчитаны.

Прежде чем установить новый элемент, необходимо понять причину по которой он вышел из строя и ее устранить, иначе они так и будут постоянно перегорать.Сделать это можно при помощи специального тестера, а также схемы электрооборудования. Если у вас необходимого прибора нет или вы не разбираетесь в схеме, тогда лучше обратится к специалисту.

Давайте рассмотрим более подробно за что отвечает каждый прибор:

Монтажный блок Нива Шевроле имеет так же реле которые отвечают за:

• К1 как правило его не используют и в место него стоит специальная перемычка
• К2 отвечает за включение дворников
• К3 благодаря ему происходит включение аварийки и поворотников
• K4 отвечает за включение ближнего света
• К5 обеспечивает питанием дольный свет
• К6 реле подогрева заднего стекла, системы вентиляции и отопления, омывателя
• K7 обогрев заднего стекла
• К8 является резервным

Так же есть отдельный блок который контролирует работу двигателя и имеет следующую схему:

У каждого водителя в автомобиле должна находится распечатанная схема предохранителей Шевроле Нива, это даст возможность сократить время поиска нужного прибора.

Замена

Прежде чем производить замену необходимо выявить причину по которой произошло перегорания. Не рекомендуется на его место устанавливать какие либо перемычки, так как это может привести к повреждению электронных приборов или к короткому замыканию которое может спровоцировать пожар.

И так чтобы поменять перегоревший элемент нужно проделать следующие действия:

1. Выкручиваем винты которы е крепят крышку блока
2. Снимаем крышку
3. В нем имеются специальные щипцы, которыми вынимаем нужный предохранитель
4. Производим замену на новый

В случае если необходимо демонтировать весь блок целиком то нужно выкрутить винты которые его держат и отверткой разъединить колодки.

Довольно часто из строя выходит предохранитель бензонасоса Шевроле Шива, который расположен возле большого пятидесяти амперного реле. Детальней расположение можно увидеть на картинке снизу.

Итог

Подводя итог можно сделать вывод что прежде чем производить замену, нужно первым делом понять по какой причины он перегорел. Для этого достаточно прозвонить всю цепь, а также если не работает бензонасос  поверить в каком он состоянии, и только после этого менять на аналогичный
