Где находятся предохранители на Лада Калина (+элетросхема)

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Где находятся предохранители на Лада Калина: фото, видео, схема

Как известно, предохранители защищают электроприборы от короткого замыкания. Но, не все автолюбители знают, где находится панель предохранителей у Лады Калины. Это обязательно нужно знать, поскольку первое, где ищутся неисправности именно это место.

Где находится панель предохранителей

Расшифровка монтажного блока предохранителей на Калине

У Лады Калины две панели предохранителей, которые расположены в разных местах. Обе находятся в салоне автомобиля, поэтому под капот не нужно лезть, чтобы заменить сгоревший элемент.

Основной блок предохранителей

Первая панель находится под ручками управления включения светом, слева от рулевого колеса. Но как до него добраться, чтобы ничего не сломать:

1. Слева тянем на себя панель управления светом.

Отщелкиваем панель управления светом, чтобы добраться к предохранителям

Открыв крышку, увидим основной монтажный блок.

Панель предохранителей расположенная под регулятором света

Вспомогательный блок

Вспомогательный блок управления предохранителей находится в центральной консоли возле прикуривателя. Как его открыть:

1. Поддев, аккуратно отверткой крышку на консоли прижимаем ее в заднюю сторону.

Дополнительный монтажный блок расположен на центральной консоле

Теперь демонтируем крышку, где видно монтажный блок предохранителей двигателя.

Вид блок управления предохранителями двигателя Калина

Схемы панели предохранителей на Лада Калина

Рассмотрим, основные схемы блоков управления предохранителей и их подключения.

Схема подключения монтажного блока предохранителей Калина Схема предохранителей и их подключения в Калине

Выводы

Найти блок предохранителей на Ладе Калине достаточно легко. Конструкторы побеспокоились, чтобы доступ к нему был максимально хороший для пользователя автомобиля, поэтому замена элементов не займет много времени и сил, что становится идеальным вариантом для устранения неисправностей в пути.

Предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не там где основные предохранители, а в другом месте вернее даже в двух. Один находится около рычага коробки передач под пепельницей.

Открывается крышка легко и просто нужно просто ковырнуть плоской отвёрткой.

Рассматриваем более тщательно, как выглядит каждый элемент.

Под цифрой 1 это силовая цепь главного реле, под 2 это топливный насос,3-цепь постоянного питания ЭБУ,4-разъём для диагностики ЭСУД

Если из строя выходит один из предохранителей нужно вынуть его и вставить новый. Аккумулятор нужно отключить.

Следующий блок предохранителей находится справа панели около воздуховода печки. Подробнее можно увидеть на картинке.

Для начала откручиваем саморез,он находится в углу справа, а потом производим снятие крышки.

Для того чтобы снять блок реле нужно воспользоваться торцовым или рожковым ключом на 10.

После аккуратно сдвигаем провода и вытаскиваем блок с предохранителями. Сразу хочется отметить, что вытащить его не очень удобно мешаются провода, после снятия он выглядит, так как показано на картинке.

В данном монтажном блоке под номером 1 –это включение вентилятора охлаждения двигателя(маленькая скорость),под номером 2-главное реле, под номером 3 включение вентилятора охлаждения двигателя(большая скорость),под номером 4 предохранитель вентилятора, под номером 5 реле включения топливного насоса.

Если выходит из строя один из предохранителей, или реле, производим замену на новый. Сборку производим в обратном порядке.

Предохранители и реле в Ладе Калина, электрические схемы

Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока

Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто. Монтажный блок, находится недалеко от рулевой колонки

На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Блок предохранителей и реле в салоне Лада Калина 1

Основной блок расположен в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.

Схема предохранителей и реле в салоне Lada Kalina

Назначение предохранителей калины расположенных в блоке салона автомобиля.

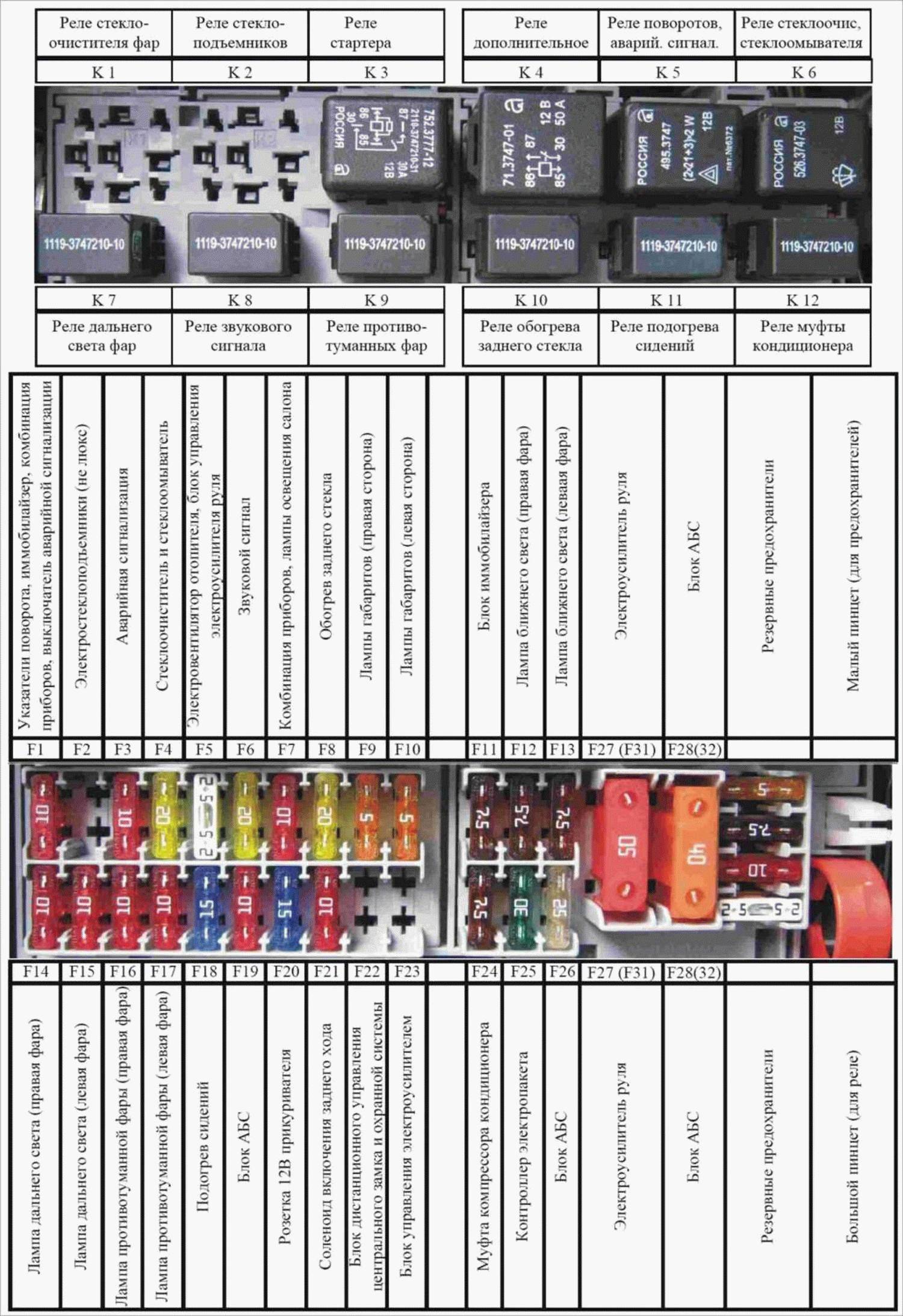

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Номер предохранителя	Ток, А	Расшифровка
F1	10	Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)
F2	30	Электростеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Стеклоочиститель и стеклоомыватель
F5	25	Электровентилятор отопителя, блок управ­ления электроусилителем рулевого управ­ления, предохранитель печки калины.
F6	20	Звуковой сигнал
F7	10	Щиток приборов, лампы освещения салона
F8	20	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны калины
F11	7,5	Блок управления иммобилайзером
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары

№	Ток, А	Защищаемые цепи
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	10	Противотуманная фара*
F17	10	Противотуманная фара*
F18	15	Подогрев сидений*
F19	10	АБС*
F20	15	Предохранитель прикуривателя Лада Калина
F21	10	Соленоид блокировки передачи заднего хода
F22	15	Блок дистанционного управления центральным замком и охранной системой автомобиля
F23	Блок управления электроусилителем рулево­го управления
F24	Резерв (муфта компрессора кондиционера калины)
F25	Резерв (контроллер электропакета)
F26	Резерв (АБС)
F27

(F31)

50
Электроусилитель рулевого управления
F28
50*
Резерв, АБС

В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

Где стоит предохранитель на бензонасос на калине

Где находится предохранитель бензонасоса на нива шевроле: где же он стоит?

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Предохранители и реле топливного насоса и вентилятора охлаждения располагаются в дополнительном блоке. Лада Калина оборудована двумя такими системами, каждая из которых необходима для оптимального функционирования определенных приборов в автомобиле.

Предохранители

На автомобилях ВАЗ модели Калина 1 поколения используются плавкие ножевые предохранители стандартного типа шириной 19 мм. Для цепей с разной нагрузкой применяются вставки разных номиналов, который указывается на корпусе. Маркировка состоит из числа соответствующего максимальной силе тока, который она способна выдержать, с добавлением буквы А. Для удобства они окрашиваются в разные цвета.

Всего в основном блоке автомобиля Калина 1 годов выпуска установлено 32 предохранителя следующих номиналов, которые защищают следующие цепи:

• 5А. Лампы стояночных огней, освещения номерного знака и вещевого ящика;
• 7,5А. Задние противотуманки, лампы ближнего света, кондиционер;
• 10А. Лампы дальнего света, противотуманки, система управления электроусилителем руля, стоп-сигналы, плафон освещения салона;
• 15А. ЭБУ двигателя, вентилятор системы охлаждения, форсунки, сигнализация аварийная, прикуриватель, замок багажника;
• 20А. Стеклоочистители, подушки безопасности, звуковой сигнал, обогрев заднего стекла и передних сидений;
• 25А. Отопитель и омыватель ветрового стекла;
• 30А. ABS;
• 50А. Электроусилитель рулевого управления.

На схеме электрооборудования авто Калина 1 элементы защиты цепей обозначаются большой буквой F с добавлением двухзначного номера защищаемой цепи. Расшифровка маркировок дается в технической документации автомобиля и на внутренней стороне крышки. Четыре вставки с F27 до F30 не используются и являются резервными.

Второй дополнительный блок на Калине 1 рассчитан на 6 предохранителей, отвечающих за низкую и высокую скорость вентилятора, главное и реле топливного насоса. Одно гнездо не используется.

Реле

Для управления рабой мощного электрооборудования на автомобилях Лада Калина применяются электромагнитные реле. Они устанавливаются в основном монтажном блоке и сгруппированы отдельно. Всего используется 17 приборов, которые на схеме обозначаются большой буквой К с добавлением номера.

Таблица, в которой расписаны назначения реле и предохранителей, имеется в «Руководстве по эксплуатации семейства Калина 1 поколения». Следует отметить, что в конструкцию машины в разные годы вносились изменения и при замене реле следует пользоваться технической документацией вашего автомобиля.

Как снять прикуриватель на калине видео

Розетка для прикуривателя редко используется владельцами практичной модели Лада Калина по своему прямому предназначению. Многие подключают в данное гнездо «зарядку» для мобильных устройств или прочие электрические потребители. Со временем у прикуривателя появляются поломки, и он не работает.

Некоторых обладателей Лада Калина это «происшествие» приводит в уныние, после чего они яростно направляются в сервис в целях исправить проблему. Однако, поломка не совсем уж сложная, как может показаться сразу.

Для ремонта владельцу нужно запастись обычным набором шестигранников, а также отверткой, пассатижами и небольшим паяльником. А ткже изучить небольшой мануал, как снять прикуриватель, а затем как поменять его и устранить поломку.

Каковы же причины того, что не работает прикуриватель? Как его отремонтировать? Читайте обо всем этом в нашем материале.

Причины поломки розетки прикуривателя

Опыт владельцев позволил сузить круг «подозреваемых» факторов, воздействие которых может нанести вред розетке прикуривателя.

1. Короткое замыкание, которое внезапно может возникнуть в бортовой сети Лада Калина. Это негативное явление случается в силу различных обстоятельств, как правило, появляющихся после непрофессионального вмешательства в электрическую часть. Например, после:

• неправильной установки и подключения охранной системы;
• прихода в негодность аккумулятора;
• проникновения влаги к открытым контактам;
• некорректного монтажа нештатных электроприборов, мультимедиа и пр.

2. Повреждение нагревательного элемента в результате перегрева. Не исключен риск обрыва спирали.

3. Нестабильность электрического контакта в самой розетке, в основном после окисления.

4. Подключение дополнительных токоприемников. Такое действие зачастую вызывает повышенную нагрузку на плавкую вставку, в результате чего ее рабочий элемент перегорает.

Внимание! Исправность предохранителя можно проверить, если демонтировать протекционный щит на передней панели в салоне

Замена прикуривателя в Калине

Замена прикуривателя идентична для обеих генераций Лада Калина. По аналогичному алгоритму заменяется прикуриватель на моделях Гранта и Приора.

Как снять прикуриватель? Действуем в следующей последовательности:

1. После открытия капота отсоединяем «отрицательную» клемму от АКБ, тем самым обесточивая бортовую сеть авто.
2. В салоне откручиваем три винта, которыми удерживается защитная панель концевого выключателя стояночного тормоза. Также выкручиваем задний саморез и боковой крепеж.
3. С рычага перебора передач коробки снимаем протекционный чехол, после чего извлекаем защитный кожух тоннеля.
4. Теперь можно подобраться к розетке прикуривателя. Отключаем от нее разъем с кабелями.
5. Видим специальные защелки, которые аккуратным нажатием отжимаем, что позволяет извлечь прикуриватель.
6. Заменив старую розетку новым изделием, производим сборку узла по обратному алгоритму.

Замена прикуривателя завершена.

Как заменить гнездо в прикуривателе?

Посадочное место в розетке также может стать причиной волнения владельца Лада Калина. Неисправное изделие можно сменить на рабочий компонент, выполнив нижеприведенные действия.

1. После открытия капота отсоединяем АКБ от сети.
2. Снова снимаем кожух с тоннеля в салоне.
3. Демонтируем пыльник рычага трансмиссии.
4. Выкручиваем все саморезы, которыми удерживаются смежные декоративные пластмассовые элементы.
5. После отсоединения колодки высвобождаем розетку из посадочного места.
6. Меняем деталь.
7. Собираем узел.

На видео показана подробная последовательность действий.

Как заменить лампу в прикуривателе?

Розетка оснащена подсветкой, что весьма удобно. Однако лампа может перегореть, после чего ее нужно заменить исправным осветительным элементом.

Замена прикуривателя калина

Рассмотрим подробней. Как это сделать в LADA Kalina?

1. Соблюдая традиции безопасности, отключаем аккумулятор.
2. Обнаруживаем блок с предохранителями, из которого необходимо вынуть плавкую вставку под маркировкой «F20».
3. «Побеждаем» саморезы, которые призваны удерживать кожух рычага трансмиссии и тоннеля. Для удобства действий рекомендуем перевести трансмиссию в позицию 4-й передачи.
4. Теперь нужно поддеть устройство, прикладывая усилие к зеленому светофильтру, после чего оно «выходит» наружу.
5. Чтобы отсоединить зажимы, потребуется повернуть элемент по ходу стрелки часов.
6. Переходим к демонтажу металлической основы.
7. Далее подлежит извлечению корпус (окрашен в зеленый цвет).
8. Обнаруживаем патрон. В нем, естественно, располагается лампа.
9. Наконец-то ее можно заменить.
10. Сборку выполняем, конечно же, в обратном порядке.

Что такое предохранитель

Да, вы правильно поняли, даже это знают далеко не все автолюбители. В особенности те, кто открывает капот, дабы убедиться в очередной раз, что сия шайтан-машинерия за гранью его понимания.

Предохранители – небольшие элементы, плавящиеся при перегрузках, тем самым размыкая цепь тока. Подробно рассматривая блок предохранителей Приоры, легко заметить, что они состоят из токопроводящего элемента, который содержит в себе несколько пластинок из разных материалов. Именно между ними находятся легкоплавкие вставки.

Сами предохранители очень дешевые для Лады Приора. Стоит один из них от 25 до 55 рублей.

Подводим итоги

Все процессы восстановления работы гнезда прикуривателя выполняются самостоятельно. Только если один из проводов подключения оборудования сгорел, придется обратиться к специалистам с просьбой замены этого провода. Во всех прочих ситуациях достаточно применить собственные силы и быстро устранить проблему с помощью паяльника или банальной замены предохранителя или головки прикуривателя.

Если в вашем автомобиле присутствует нерабочее электрическое оборудование, стоит выяснить причины поломки и устранить их. Это увеличит комфорт эксплуатации транспорта и сделает использование машины безопасным. Случались ли в вашем опыте проблемы с прикуривателем?
