Где находится реле противотуманных фар на Нива Шевроле

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1Звуковой сигнал
F2Не устанавливается
F3Электро вентилятор 2
F4АБС (ESP)
F5Приборы
F6Бензонасос
F7Стартер
F8Электро вентилятор
F9Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10АБС (ESP)
F11Подогреватель пред пусковой
F12Подогреватель пред пусковой
F13Подогреватель пред пусковой
F14Не устанавливается
F15Не устанавливается
F16Не устанавливается
F1760/90А Монтажный блок, Обогреватель ветрового стекла
F18АБС (ESP)
F19Монтажный блок

Реле

R1Реле стартера, реле электро вентилятора 1
R2Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9Реле компрессора (блок старого образца), реле управления двигателем
R10Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

F17,5А Муфта компрессора кондиционера
F230А Вентилятор 1
F330А Вентилятор 2
F460А Силовой предохранитель свечей накаливания
Реле
К1Реле включения вентилятора отопителя салона
К2Реле 1 заслонки рециркуляции
К3Реле 2 заслонки рециркуляции
К4Реле муфты компрессора
К5Реле вентилятора 1
К6Реле вентилятора 2
К7Реле свечей накаливания

Как подключить противотуманки на ниву шевроле

Примите, пожалуйста, во внимание, что все эти вопросы не выдуманы перед монитором, а являются следствием практических действий на автомобиле и, будучи собранными в одном месте, будут крайне полезны для будущих одноклубников, решившихся, подобно мне, научиться азам самостоятельного монтажа электрических потребителей в автомобиле

Как быстро и правильно поставить туманки на ниву шевроле.

F19 защищает много других цепей, а F15, помимо цепи подогрева сидений, цепь регулировки зеркал. Универсальное устройство для диагностики любого автомобиля.

руб. Данный монтажный комплект, применяется для подключения противотуманных фар на автомобиль Шевроле Нива (ВАЗ )…

Хватит ли сечения силового плюса 4 кв. Я его спрятал в гофру и протянул за приборной панелью к монтажному блоку.

Отпишусь для будущих поколений о результатах и спрошу опытных и знающих одноклубников о том, что осталось непонятым.

Я протягивал их через гофру, делал надрезы для вывода проводов «-«.

Кстати провода «-» вроде как из штатного комплекта оказались короткие, пришлось наращивать недостающие 10см обидно. Резать не стал, просто смотал и спрятал за блоком предохранителей. Приобретались в Делфо за р за штуку.

Проверка механизма: пошаговая инструкция

Чтобы понять, что обозначает предохранитель и функционирует ли реле, рекомендуется обратить внимание на следующие сигналы:

  • жужжащий звук, выходящий из-под капота с запущенным двигателем, но без вращения;
  • работа стартера без работающего мотора;
  • щелкающие звуки стартера (не запускается).

Если такие признаки имеются, следует поменять реле. Перед этим проводят проверка. Устройство извлекают. Замыкают контакты на задней стенке. Для замыкания цепи нужно приложить кусочек металла или проволоки. Если после этого стартер начинает работать без сбоев, то основная проблема заключается именно в реле этого элемента. Когда стартер начинает срабатывать, реле запускается, то чинить или заменять потребуется именно стартер.

Регулировка противотуманных фар

Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить на горизонтальной площадке с использованием экрана. Неровность рабочей площадки должна быть не более 3 мм на 1 метр.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 10 м от экрана (щит размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна.

Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах составляет 0,19 МПа (1,9 кгс/см2), а затем 2-3 раза прожмите подвеску автомобиля для самоустановки ее узлов.

Регулировка противотуманных фар по экрану: 1 – ось отсчета светового прибора (фары); 2 – горизонтальная (левая) часть светотеневой границы; 3 — наклонная (правая) часть светотеневой границы;4 — вертикальная плоскость, проходящая через ось отсчета; 5 – плоскость, параллельная плоскости рабочей площадки, на которой установлен автомобиль; 6 – плоскость экрана; 7 – положение контрольной точки для измерения силы света противотуманных фар в направлении 3º вверх; 8,9 – координаты точек для измерения положения светотеневой границы в вертикальной плоскости; «К» – расстояние по экрану от проекции оптического центра фары до положения светотеневой границы пучка света противотуманной фары (200 мм); «Н» – расстояние от проекции оптического центра фары до плоскости рабочей площадки; «U», «S» – координаты точек измерения положения светотеневой границы в горизонтальной и вертикальной плоскостях соответственно (значения «U»≤600 мм; «S»=174,5 мм).

Проверьте и при необходимости отрегулируйте направление света противотуманных фар. При этом верхняя светотеневая граница пучка противотуманной фары должна быть параллельна плоскости рабочей площадки, на которой установлен автомобиль.

Регулируются фары вращением винта 1 (рисунок), который поворачивает оптический элемент в горизонтальной плоскости.

Сила света противотуманных фар, измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 625 кд в направлении 3º вверх от положения светотеневой границы.

При несоответствии силы света указанной выше величине выполните повторную регулировку не ниже 0,5% в вертикальном направлении от значения угла 69′ и измерьте силу света.

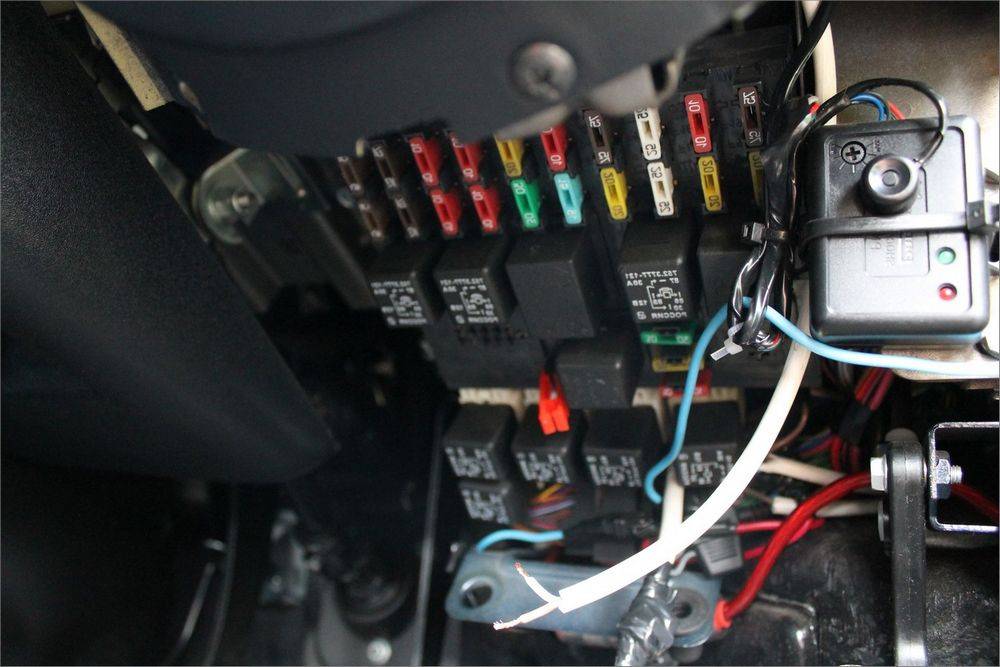

Шпаргалка №1. Поиск предохранителей и реле на монтажном блоке Chevrolet Niva

Пересмотрел кипу документации. Все предохранители и реле расписаны от и до. Но! Первый раз открыл крышку монтажного блока Chevrolet Niva L.

Гляжу на него, как баран на новые ворота!

Для удобства сделал шпаргалку.

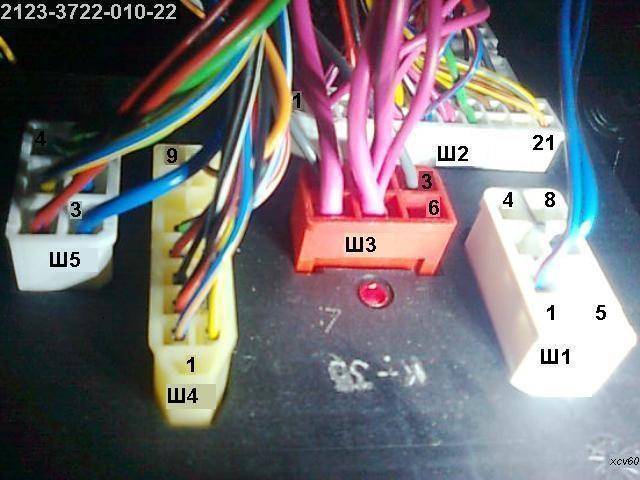

Вот ещё пригодится. Вид на разъёмы монтажного блока 2123-3722-010-22.

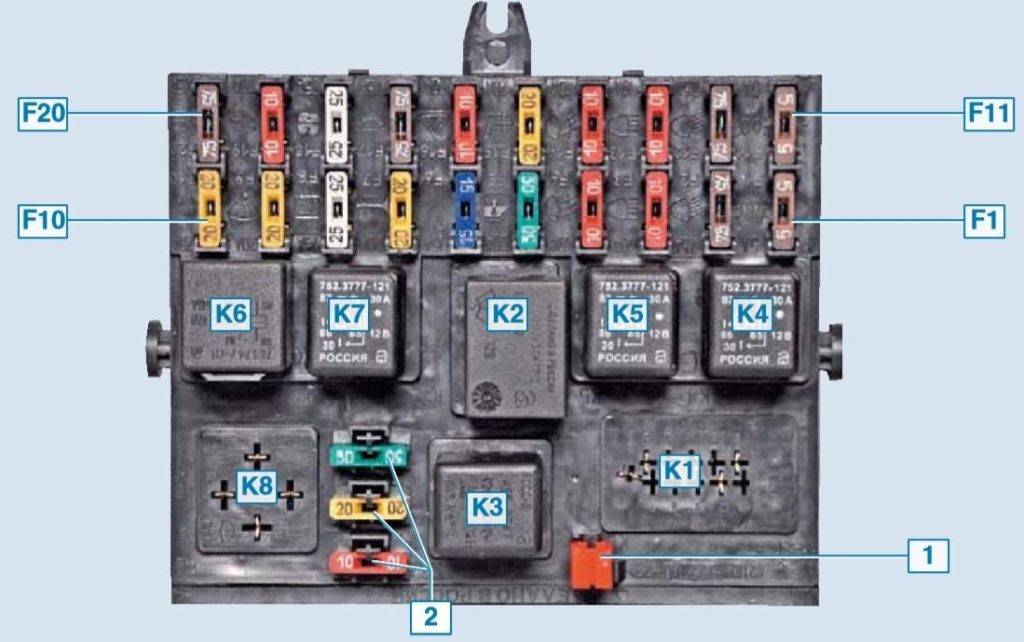

Расположение реле Chevrolet Niva L.

Схема соединений монтажного блока 2123 Шевроле Нива

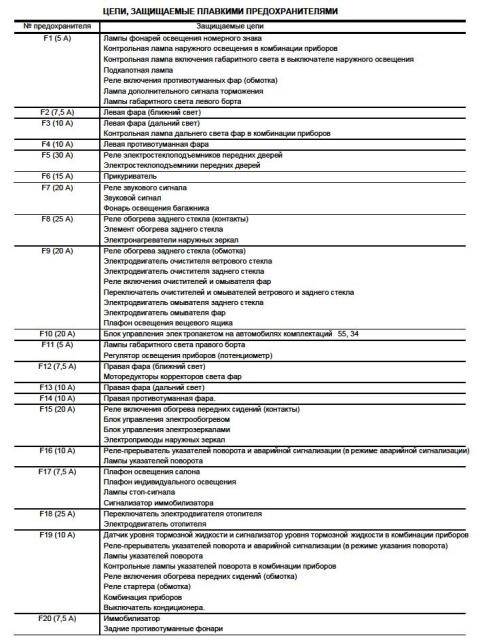

Расположение реле и предохранителей в монтажном блоке

  • F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
  • F2 (7,5 А) Левая фара (ближний свет)
  • F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
  • F4 (10 А) Левая противотуманная фара
  • F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
  • F6 (15 А) Прикуриватель
  • F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
  • F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
  • F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
  • F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
  • F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
  • F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
  • F13 (10 А) Правая фара (дальний свет)
  • F14 (10 А) Правая противотуманная фара.
  • F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
  • F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
  • F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
  • F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
  • F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
  • F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

  • К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
  • К2 – реле очистителя ветрового стекла;
  • К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5 – реле включения дальнего света фар;
  • К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
  • К7 – реле включения обогрева заднего стекла;
  • К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

Демонтаж печки

Вентилятор нагревателя включает четвертую позицию.

Когда поставить регулятор в положение «1», , затем звук двигателя. Кроме того, его работа должна быть проверена во всех других положениях. Если это не сработает, то его нужно будет заменить.

Основными причинами проблемы являются:

  1. Нет питания от батареи.
  2. Поврежден кабель питания вентилятора.
  3. Сбой предохранителя.
  4. Предварительное сопротивление неисправно. В этом случае вентилятор не будет работать только в определенных положениях.
  5. Зажигание не включается.
  6. Срок службы вентилятора закончился. Это требует полной замены.

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Печку демонтируют следующим образом.

  1. С аккумулятора снимается минусовая клемма.
  2. Снимают приборную панель, выполняя те же действия, что и при замене блока управления.
  3. Откручиваются винты крепления печки к поперечине панели приборов.
  4. Печка вытаскивается из места установки.

Снять печку с автомобиля «Нива Шевроле» довольно просто

Схема блока предохранителей с 2009 года

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

  • F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
  • F2 (7,5 А) Левая фара (ближний свет)
  • F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
  • F4 (10 А) Левая противотуманная фара
  • F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
  • F6 (15 А) Прикуриватель
  • F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
  • F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
  • F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
  • F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
  • F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
  • F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
  • F13 (10 А) Правая фара (дальний свет)
  • F14 (10 А) Правая противотуманная фара.
  • F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
  • F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
  • F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
  • F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
  • F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
  • F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

  • К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
  • К2 – реле очистителя ветрового стекла;
  • К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5 – реле включения дальнего света фар;
  • К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
  • К7 – реле включения обогрева заднего стекла;
  • К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Ключевые слова: монтажный блок лада нива

реле и предохранители

Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла обмотка.

Реле очистителя заднего стекла. Электродвигатель очистителя заднего стекла.

Электродвигатель омывателя заднего стекла. Блок управления блокировкой дверей F19 10 A Реле-прерыватель указателей поворота и аварийной сигнализации в режиме указания поворота.

Контрольная лампа включения блокировки дифференциала F20 Задние противотуманные фонари Рисунок 9. Устанавливаем кнопку в панель и подключается фишка. Далее перебираемся к блоку управления, где размещены реле. Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку.

Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу. Итак, схема подключения разведена.

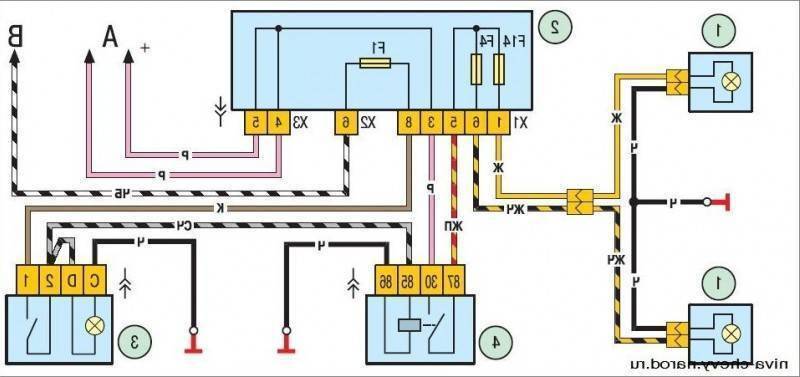

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Теперь осталось последнее — установка ПТФ в передний бампер. Необходимо только с помощью креплений их установить и все готово.

Как установить противотуманные фары на нива шевроле

Третье — с двумя толстенными розовыми проводами — реле стартера.

Установка противотуманных фар ПТФ Шевроле Нива установка

В планах сделать что-то подобное, но с точечным светом 1Вт светодиодов. Шнива с года получила обновление от западного бренда марки Бертоне. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане.

Установка противотуманных фар ПТФ Шевроле Нива установка. Как установить противотуманные фары? Поэтому решил Подключение противотуманных…

Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой.

Запаска на правое заднее, правое заднее на правое переднее в этот момент ставил правую ПТФправое переднее на левое заднее, левое переднее на запаску не забыв поставить левую ПТФ. Шнива с года получила обновление от западного бренда марки Бертоне.

Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны. Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.

Шнива с года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой.

Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды.

Стандартный комплект (комплектация)

Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам. Туманки в рестайлинговой Шниве Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.

Вам все еще кажется что диагностика авто это сложно?

Установка противотуманных фар ПТФ Шевроле Нива установка

Снимаем консоль для удобства прокладки проводов, можно просунуть их и так Снять регуляторы температуры. Короткие провода надо соединить с такими же по цвету, которые идут на обогрев стекла сзади. Длинные провода подсоединяются к монтажному блоку.

Отдельная кнопка включения ПТФ в салоне Подключаются предохранители и реле согласно схеме.

Подключение к МУС модуль управления светом. Далее производится сборка деталей в обратной последовательности их снятия. Штекер1 Ш1 блока бредохранителей имеет 8 контактов.

Кнопка имеет 5 контактов 6й отсутствует за ненадобностью новых плат кнопки. A — отсутствует «-» подстветки кнопки. C — «-» световой индикации включения ПТФ на новых платах сразу соединен с отсутствующим контактом A. Реле имеет 4 контакта.

На них на всех розовых должен быть постоянный плюс. Но, поскольку розовых проводов там много и они разного сечения, с ними неудобно работать тесно очень и из нежелания влезать в штатную проводку, я засомневался и протянул еще один кусок кабеля сечением 4 кв.

Как быстро и правильно поставить туманки на ниву шевроле.

Отрезок этого кабеля от аккумулятора до заглушки также спрятал в гофру и закрепил хомутами. В салоне второй конец нового плюсового кабеля обжал мамой и посадил на предохранитель 15А.

К второму контакту предохранителя подключил маму обжато производителем зеленого провода от колодки реле клемма Предохранитель тщательно замотал изолентой и прикрепил к одному из жгутов. Нюанс — для предохранителя заранее нужно купить колодку с проводами лучше изолированную, с крышкой , а также заранее купить сам предохранитель.

Расшифровка предохранителей Нива Шевроле

Чтобы заменить сгоревшую плавкую вставку, автовладелец должен знать расшифровку предохранителей. Для этого нужно пользоваться специальными таблицами.

Таблица предохранителей и реле основного блока Нивы Шевроле

Стоит отметить, что с годами Нива постоянно модернизировалась и дорабатывалась, вместе с ней менялись и блоки предохранителей. Поэтому условно, блоки принято делить на следующие категории:

  • до 2009 года;
  • после 2009 года;

Каждая таблица имеет свои особенности и путать их не стоит.

Вариант до 2009 года:

Номер элементаНоминалОбозначение
F15 АГабаритный свет по левому борту, подсветка щитка приборов, освещение номерного знака, стоп-сигнал на две багажника, индикатор габаритного света фар.
F27,5 АБлижний свет левой блок-фары.
F310 АДальний свет левой блок-фары, индикатор включения дальнего света.
F4Резерв.
F530 АСтеклоподъемники.
F615 АБлок штатной сигнализации.
F720 АПрикуриватель, клаксон.
F820 АОбогрев заднего стекла.
F920 АОбогрев заднего стекла, мотор-редуктор заднего стеклоочистителя и переключателя стеклоочистителей.
F1020 АРезерв.
F115 АГабаритный свет по правому борту.
F127,5 АБлижний свет правой блок-фары, электрокорректор фар.
F1310 АДальний свет правой блок-фары.
F14Резерв.
F15Резерв.
F1610 АУказатели поворота и аварийная сигнализация.
F177,5 АСтоп-сигналы, плафон освещения салона, лампа Check Engine.
F1825 АПереключатель отопителя и его электродвигатель.
F1910 АУказатели поворота.
F20Резерв.
K1Не используется.
K2Реле очиститель ветрового стекла.
K3Реле указателей поворота.
K4Реле ближнего света фар.
K5Реле дальнего света фар.
K6Реле зажигания (дополнительное реле) – запитывает приборы, работающие после замка зажигания: вентилятор печки, обогрев стекла, стеклоочистители и омыватели.
K7Реле обогрева заднего стекла.
K8Не используется.

Вариант после 2009 года:

Номер элементаНоминалРасшифровка
F15 АГабаритный свет по левому борту, лампы освещения номерного знака, контрольная лампа габаритного света.
F27,5 АБлижний свет левой блок-фары.
F310 АДальний свет левой-блок фары, индикатор включения дальнего.
F410 АЛевая ПТФ.
F530 АСтеклоподъемники.
F615 АПрикуриватель.
F715 АЗвуковой сигнал, освещение багажного отсека.
F825 АОбогрев заднего стекла и зеркал.
F920 АКнопка включения обогрева заднего стекла, стеклоочиститель лобового стекла, насос переднего омывателя.
F1020 АБлок управления блокировкой дверей.
F115 АГабаритный свет правой блок-фары, регулятор яркости подсветки щитка приборов.
F127,5 АБлижний свет правой блок-фары, электрокорректор фар.
F1310 АДальний свет правой блок-фары.
F1410 АПравая ПТФ.
F1520 АЭлектропривод наружных зеркал, блок управления подогревом сидений.
F1610 АУказатели поворота и аварийной сигнализации.
F177,5 АОсвещение салона, контрольная лампа ручника, стоп-сигнал.
F1825 АВентилятор отопителя, переключатель печки.
F1910 АПитание реле указателей поворота.
F207,5 АЗадняя ПТФ, блок управления штатной сигнализации и зуммера.
K1Не задействовано.
K2Реле стеклоочистителя лобового стекла.
K3Реле указателей поворота.
K4Реле ближнего света фар.
K5Реле дальнего света фар.
K6Реле питания потребителей салона после замка зажигания – стеклоочистители и омыватели, вентилятор отопителя, подогрев сидений, зеркал и стекла.
K7Реле обогрева заднего стекла.
K8Резерв.

На автомобилях первого поколения возможно использование выносного блока реле, в зависимости от комплектации. Реле на выносном блоке могут отвечать за:

  1. Стартер.
  2. Обогрев сидений.
  3. Противотуманные фары.
  4. Звуковой сигнал.

Таблица предохранителей и реле системы впрыска в Ниве Шевроле

Прежде чем проводить манипуляции с предохранителями и реле системы впрыска, рекомендуется отключить минусовую клемму аккумулятора!

Расшифровка элементов:

  1. Реле правого вентилятора (малая скорость).
  2. Предохранитель вентилятора (50 Ампер).
  3. Предохранитель топливного насоса (15 Ампер).
  4. Питание ЭБУ (15 Ампер).
  5. Реле правого вентилятора на высокой скорости.
  6. Реле левого вентилятора на высокой скорости.
  7. Реле бензонасоса.
  8. Главное реле системы управления двигателем.
  9. Предохранитель левого вентилятора (50 Ампер).
  10. Предохранитель с номиналом 15 Ампер (за красной вставкой) – защищает цепи, включаемые главным реле ЭБУ.

Чаще всего, в данной схеме выходит из строя реле малой скорости вентилятора, так как включается очень часто.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
