Неисправности термостата
Ниже представлены наиболее распространенные неисправности термостатирующего устройства авто.
- Нарушение работы клапана малого круга. Проблема актуальна для двухклапанных устройств. В результате износа или поломки клапан плохо закрывается или не закрывается совсем. В результате антифриз циркулирует только по большому кругу и двигатель очень плохо прогревается.
- Клин клапана. При такой неисправности заслонка постоянно находится в закрытом или полузакрытом состоянии и не приходит в движение под воздействием термочувствительного элемента. В результате мотор перегревается.
- Поломка термочувствительного элемента. При этой неисправности термоэлемент перестает реагировать на изменения температуры или реагирует на них в недостаточной степени. Из-за этого заслонки клапанов открываются меньше, чем необходимо. Это приводит к перегреву. При поломке термоэлемента возможно и другое нехарактерное «поведение» термостата. Например, заслонки могут открыться раньше времени, что приведет к медленному прогреву мотора.
Еще одна распространенная неисправность – протечка термостата. Как правило, она возникает из-за разрушения прокладок между элементами корпуса прибора. А оно, в свою очередь, чаще всего происходит по причине попадания масла в охлаждающую жидкость (оно попросту растворяет прокладки).
Часто неисправности возникают из-за механических повреждений клапанов. Обычно они связаны с большой нагрузкой из-за высокого давления жидкости.
Причины неисправности
Основным симптомом поломки прибора является утеря работоспособности клапанов. Потеря подвижности данных элементов обусловлена образованием накипи или коррозии на термостате кондиционера.
Также многие автолюбители недооценивают значимость регулярной замены ОЖ и зимой увеличивают срок службы залитой рабочей смеси. Использование непроверенных, дешевых товаров в этом плане также негативно сказывается на работе всей системы охлаждения в целом. Еще один вариант халатного отношения к автомобилю — когда происходит разбавление концентрата охлаждающей жидкостью не дистиллированной водой, а обычной, забывая почистить систему перед заправкой.
Из-за загрязнения устройства может произойти всем знакомый на слух «заклин». Клапаны теряют подвижность и остаются в одном положении, чаще всего, открытом. Но наполнитель также может стать причиной поломки: при потере его главных физических свойств последует уменьшение способности расширяться. А значит он будет не способен полностью выталкивать штык. Это грозит нарушением функционирования клапанов. При неработающем термостате охлаждающая жидкость потеряет возможность поддерживать нужную температуру и либо «закипит», либо останется холодной.
Термостат с электронным управлением
Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.
Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.
В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.
КАК ПРОВЕРИТЬ ТЕРМОСТАТ
Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.
В горячей воде термостат должен открыться
Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.
Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.
КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?
Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.
Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.
КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?
Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор
Термостат нужно заменить на новый. Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.
Типы, конструкция и принцип работы термостата
В настоящее время в автотракторной технике используются твердотельные термостаты с чувствительным элементом на основе церезина — воскоподобного вещества, получаемого из нефтяного сырья, с дополнением медной крошки для повышения теплопроводности. Церезин обладает высоким коэффициентом теплового расширения — при изменении температуры его объем значительно изменяется, что и используется для управления клапанами термостата.
Все термостаты можно разделить на три группы:
- Одноклапанные механические — имеют только один управляющий клапан (также бывают двухступенчатые устройства с клапаном, состоящим из двух тарелок разного диаметра);
- Двухклапанные механические — имеют клапаны большого и малого круга, расположенные на одном штоке;
- Одно- и двухклапанные с электронным управлением — термостаты со встроенным нагревательным элементом, который позволяет более точно регулировать моменты открытия и закрытия клапанов.
Конструктивно все термостаты одинаковы (за исключением некоторых деталей). Основу конструкции составляет термочувствительный элемент — металлический баллон, заполненный церезином, и с одной стороны закрытый резиновой мембраной или пробкой. Баллон изготовлен из металлов с высокой теплопроводностью — меди или латуни, такая конструкция обеспечивает быстрый прогрев церезина с целью снижения инерционности термочувствительного элемента и всего термостата в целом. С мембраной либо непосредственно с корпусом соединен шток, несущий на себе тарелку клапана, в случае двухклапанного устройства тарелки разного диаметра располагаются с обоих торцов баллона. Эта конструкция помещена в рамку из коррозионностойкого металла (меди, латуни), посредством которой устройство монтируется в металлический или пластиковый корпус с подводящими и отводящими патрубками, а также с седлами клапанов.
Автомобильный термостат с электронным управлением
В термостатах с электронным управлением внутри баллона располагается проволочный нагревательный элемент, соединенный с блоком управления двигателем (контроллером). Нагревательный элемент позволяет доводить церезин до необходимой температуры в зависимости от текущих условий и режима работы двигателя. Термостат помещен в корпус, на стенку которого выведен стандартный разъем для подключения нагревательного элемента к электросистеме автомобиля.
Работает термостат довольно просто. При малом нагреве церезин занимает минимальный объем, поэтому тарелки клапанов располагаются в корпусе (патрубке) таким образом, что охлаждающая жидкость циркулирует только по малому кругу. При прогреве двигателя церезин также нагревается и начинает расширяться. При температуре 80-85°С расширение церезина достигает такой величины, что клапаны сдвигаются — так постепенно малый круг закрывается, а большой открывается. При достижении температуры 90°С и более термостат полностью открыт, обеспечивая циркуляцию жидкости по большому кругу. При снижении температуры все процессы повторяются в обратной последовательности.
Устройство и работа двухклапанного термостата
В двухступенчатых одноклапанных термостатах клапан включает в себя две тарелок разного диаметра, что обеспечивает более эффективную работу при высоком давлении охлаждающей жидкости. При повышении температуры сначала открывается малая тарелка, которая легко преодолевает давление жидкости. Затем открывается большая тарелка, обеспечивая полную циркуляцию жидкости по большому кругу.
Термостат монтируется в наиболее нагретой точке системы охлаждения двигателя — на выпуске ОЖ из блока цилиндров или из головки. Для интеграции в систему охлаждения на корпусе термостата выполнено несколько патрубков. В стандартном варианте патрубка только три:
- Для подключения к двигателю — впускной патрубок;
- Для подключения к основному радиатору — выпускной патрубок большого круга;
- Для подключения к водяному насосу — выпускной патрубок малого круга (иногда его называют патрубком перепускного шланга).
Однако в ряде случаев на термостате предусмотрены дополнительные патрубки: для подключения радиатора отопителя (или сразу двух радиаторов) и для присоединения к расширительному бачку системы охлаждения. Все патрубки соединяются с соответствующими деталями системы охлаждения с помощью резиновых шлангов (в том числе и имеющих специальную форму), зафиксированных металлическими хомутами.
Также в корпусе термостата может монтироваться датчик температуры охлаждающей жидкости — такое расположение датчика позволяет наиболее точно измерять температуру силового агрегата.
Замена термостата Лачетти и прочие услуги нашего автосервиса
Мы располагаем необходимым технологическим оснащением для совершения подобных монтажных манипуляций. В нашем автоцентре работают квалифицированные профильные мастера с соответствующим образованием. Это способствует достижению хорошего качества установочных работ.
Наши техники имеют возможность качественно осуществлять следующие технологические процедуры:
- разборочные и сборочные работы;
- совершение слесарных манипуляций;
- осуществление диагностических мероприятий;
- проделывание замены терморегулятора;
- услуги по продаже требуемых комплектующих запчастей;
- оказание квалифицированного консультирования по подбору нужных деталей;
- регулировочные операции;
- предоставления сервисного обслуживания.
Возможные неисправности термостата
При своем большом значении этот элемент характеризуется относительно небольшим сроком службы – в среднем менять термостат приходится каждые 2-3 года. Поэтому следует заранее разобраться, какие неисправности могут возникнуть в нем. Как правило, автомобилисты сталкиваются с 3 основными проблемами в его работе:
- Клапан термостата не закрывается. При этой поломке охлаждающая жидкость сразу после запуска двигателя будет поступать в большой круг циркуляции. В результате этого вам потребуется значительно больше времени, чтобы качественно прогреть двигатель и салон. Кроме того, возрастет и расход топлива. Если поломка случилась летом, то ее можно даже не заметить, зимой же, в особенности при сильных морозах, двигателю будет очень сложно, а иногда даже невозможно достичь рабочих температур.
- Термостат не открывается. Поломка противоположного характера, при которой антифриз всегда будет циркулировать по малому кругу. Эффективность охлаждения при этом снижается в разы, в результате двигатель перегревается и может заклинить. При выявлении такой поломки крайне не рекомендуется ехать даже до автосервиса. Если же других вариантов нет, то включите салонный отопитель на максимальный режим – это хотя бы частично поможет отвести от двигателя избыточную теплоту. При движении постоянно контролируйте положение датчика температуры – не допускайте его перехода в красный сектор.
- Клапан термостата открывается рано. В некоторых ситуациях основной клапан открывается, пока двигатель не разогрелся до рабочих температур. Это часто случается с не оригинальными термостатами. Также такая ситуация может возникнуть, если на автомобиль установлено оборудование с неподходящими рабочими параметрами. В результате двигатель прогревается дольше обычного, повышается расход топлива.
Таким образом, наиболее опасной поломкой термостата является постоянно закрытый клапан. Эксплуатация автомобиля в этом случае может обернуться серьезными поломками вплоть до полного выхода двигателя из строя. Однако и рано открывающийся либо постоянно открытый клапан не следует игнорировать.
Термостат ВАЗ 2115
Термостат – датчик, предназначенный для поддержания определённой температуры. Термостат перекрывает путь антифризу или любой другой охлаждающей жидкости путь в радиатор до тех пор, пока двигатель не наберёт определённую рабочую температуру. Рабочей температурой двигателя считается 90 градусов. Термостат открывает путь охлаждающей жидкости на 95 градусах по Цельсию. Благодаря термостату, двигатель тратит меньше времени прогрева до рабочей температуры, Из этого следует, что термостат спасает ваши копейки в кармане и бережёт природу. А находится он между радиатором и двигателем.
Прежде всего нужно проверить, действительно ли не работает термостат. Делаем следующее:
1. заведите машину и пощупайте нижний патрубок радиатора, он должен быть холодным;
2. подождите, пока двигатель прогреется до температуры 80-85 градусов и пощупайте патрубок еще раз, он должен становится теплым.

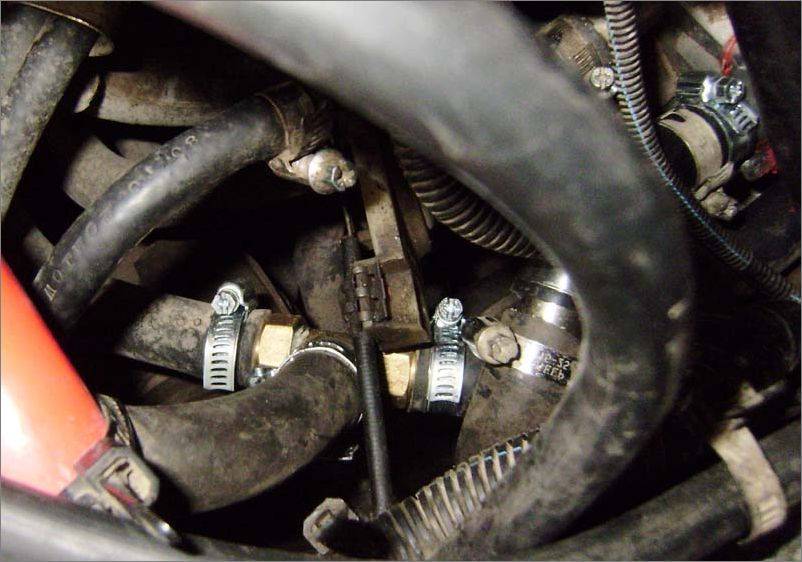

Перейдем к процессу снятия термостата. Для начала сливаем охлаждающую жидкость (можно слить только из радиатора). Теперь ослабьте затяжку хомутов шлангов, которые присоединены к термостату и снимите их.
Затем снимаем термостат с автомобиля ВАЗ 2115.
Чтобы проверить работает ли термостат, погрузите его в воду и начните ее нагревать, когда температура воды достигнет 83-87 градусов Вы должны увидеть, как начнет открываться клапан. Если клапан стоит на месте, значит термостат неисправен.
После установки нового термостата не забудьте залить обратно охлаждающую жидкость.
Как проверить
Проверить работу термостата, не снимая с машины, очень просто. Достаточно запустить остывший двигатель и проконтролировать температуру патрубков радиатора. В нормальном режиме при работе двигателя некоторое время после запуска незначительно будет нагреваться только верхний патрубок радиатора, а при достижении порогового значения резко нагреется и нижний патрубок. Это свидетельство нормальной работы клапана. Если нагрев обоих патрубков радиатора начинается одновременно, это говорит о его неправильном функционировании, вероятнее всего клапан постоянно находится в открытом состоянии.
Постоянно открытый клапан термостата позволяет без проблем добраться до ближайшей станции технического обслуживания или магазина запчастей. Намного хуже, если термостат заклинит в закрытом состоянии, так как при этом существует серьёзный риск перегрева двигателя. Иногда кратковременно помогает постукивание по корпусу термостата, но если клапан не может сдвинуться с места, его следует удалить или отогнуть отвёрткой. В ближайшем населённом пункте термостат должен быть заменён.
Какой лучше поставить
Подойдёт ещё и с 099 и с 09, и с 083 и с 093 тут дело не в моделях ВАЗовских, то что комплектующие от одной модели подходят к другой, это нормальное явление для многих производителей.
Термостат необходимо покупать ориентируясь только на несколько вещей.
Это металл из которого изготовлен термостат, надо отдавать предпочтение нержавейки,
или латуни и второй критерий, не при каких условиях не брать китайские запчасти, даже если их отдают даром.
А проверить термостат стоя у прилавка без вариантов.
Многие граждане начинают зачем-то давить на клапан, видимо хотят проверить как работает «пружинка», но пружинки там нет, там специальная спираль из специального материала, которая срабатывает лишь при определённой температуре.
Если у продавца есть горячая воды, то опустите термостат в воду и проверьте плавность хождения штока.
Хотя честно говоря, вряд ли продавцу это надо.
Вывод: обращайте внимание на металл в первую очередь. Во вторую на страну производитель
ВАЗ 2115-ь это Российский автомобиль
ВАЗ 2115-ь это Российский автомобиль.

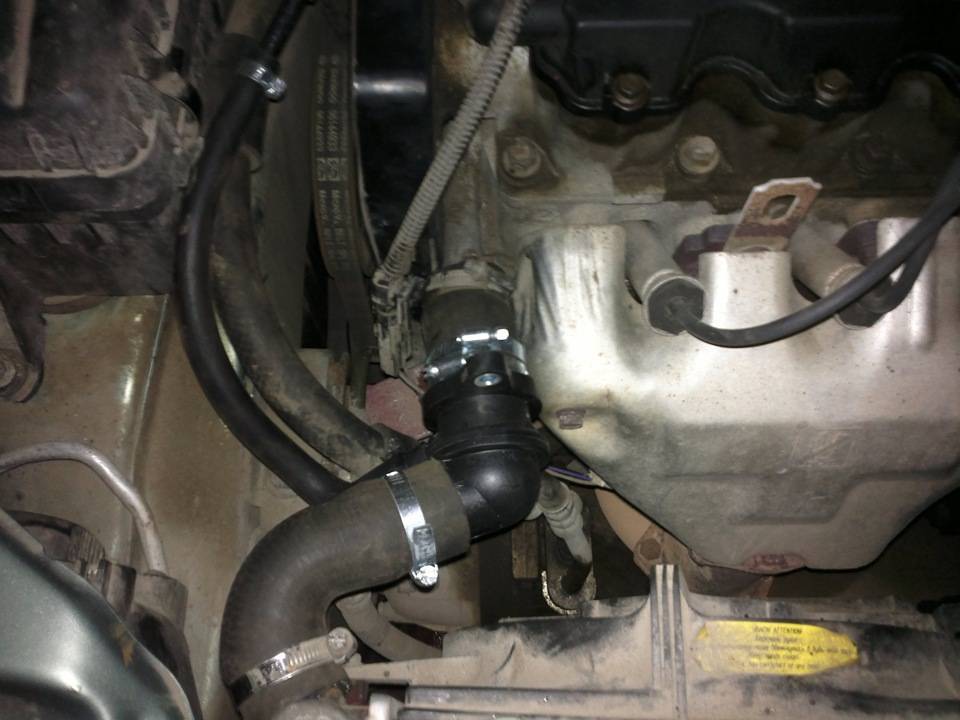

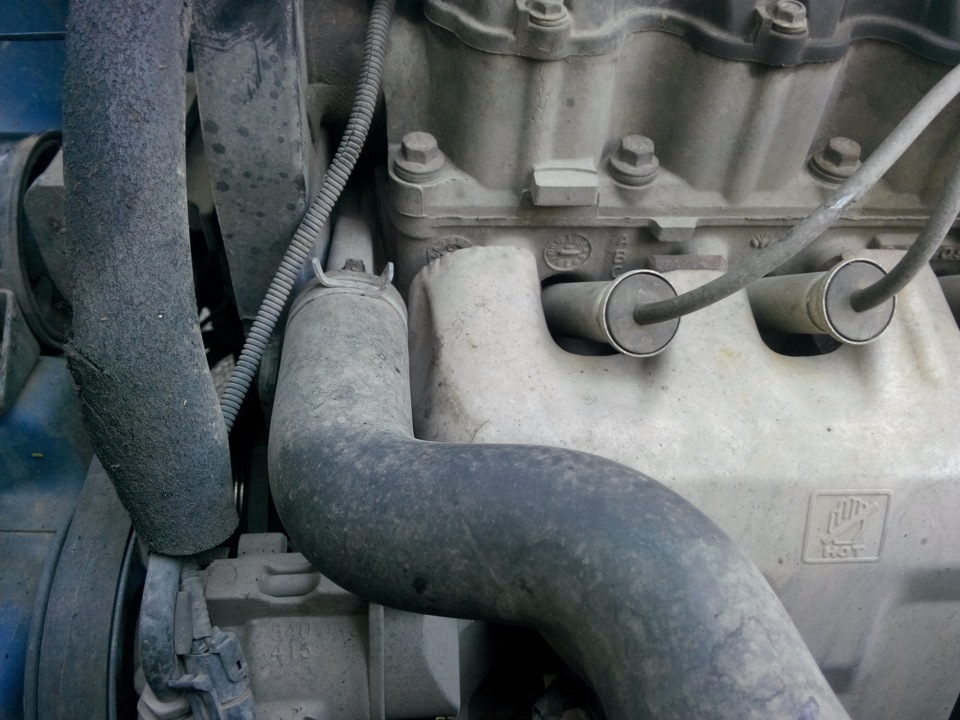

Где находится
Он под корпусом воздухофильтра располагается на инжекторных автомобилях, на карбюраторных же Самара 2 (А именно первые ВАЗ 2115 выпускались пару лет в карбюраторном исполнении) он точно там же располагается но просто корпус на них уже перемещён чуть в другое место, поэтому на карбюраторе уже не надо заморачиваться снимать корпус, а просто высоковольтные провода скинул и приступил к работе, но всё же снимается корпус не долго и на инжекторе его 100% нужно снимать чтобы добраться до термостата и вот после того как корпус будет отложен, Вы увидите сразу же термостат он не вооружённым глазом будет даже заметен (Для наглядности на фото ниже он указан красной стрелкой) и рядом с ним ещё и аккумуляторная батарея находится (Указана синей стрелкой), чтобы Вы уж 100% поняли где он находится и не потеряли его из виду.
Как проверить температуру охлаждающей жидкости
Простой способ проверить температуру охлаждающей жидкости и, следовательно, работу термостата, — это использовать свои руки.
- Включите стояночный тормоз и установите свою трансмиссию в нейтральное (ручной) или парковочный (автоматический).
- Запустите двигатель и дайте ему поработать на холостом ходу.
- Прикоснитесь к верхнему и нижнему шлангу радиатора, чтобы почувствовать температуру шлангов. При этом будьте осторожны с движущимися частями двигателя.
- Подождите около 10 минут и повторите шаг 3. Вы должны заметить, что температура шлангов возросла. Это означает, что он открывается. Если температура шлангов осталась примерно одинаковой, термостат заклинило.
Если вы хотите, вы можете сделать более точный тест. Для этого теста вы можете использовать кухонный термометр или инфракрасный термометр.
- Убедитесь, что радиатор и двигатель холодные, включите стояночный тормоз и заблокируйте колеса.
- Запустите двигатель и дайте ему поработать на холостом ходу.
- Получить показания температуры на блоке цилиндров или поверхности головки блока цилиндров возле корпуса термостата. Затем получите показания температуры верхнего шланга радиатора в двух-трех дюймах от корпуса этого устройства.
- Через пять минут снова прочитайте температуру в тех же двух контрольных точках и сравните эти показания с предыдущими.
- Подождите еще пять минут и про
Конструкция системы охлаждения ЛАДА Калина
Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата
Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина
Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами
Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина
Система охлаждения состоит из двух так называемых кругов циркуляции:
- Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
- Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.
В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.
Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина
Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина
Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с
перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.
Система охлаждения Фольксваген Пассат Б5
Элементы системы охлаждения двигателя 1,6-I/1,8-I
|
| 1 – радиатор отопителя; 2 – возвратный трубопровод; 3 – корпус дросселя; 4 – расширительный бачок; 5 – теплообменник масла; 6 – впускной коллектор;7 – верхний шланг радиатора; | 8 – нижний шланг радиатора; 9 – радиатор; 10 – трубопровод подачи охлаждающей жидкости; 11 – водяной насос/термостат; 12 – головка блока цилиндров/блок цилиндров двигателя;13 – соединительный патрубок |
Элементы системы охлаждения дизельного двигателя
|
| 1 – радиатор отопителя; 2 – теплообменник масла; 3 – расширительный бачок;4 – верхний шланг радиатора; | 5 – нижний шланг радиатора; 6 – радиатор; 7 – водяной насос;8 – блок цилиндров двигателя |
Агрегаты системы охлаждения двигателя 1,8-I
|
| 1 – винт, 20 Нм; 2 – нижний кожух зубчатого ремня; 3 – уплотнительное кольцо. При установке необходимо использовать новое уплотнительное кольцо; 4 – водяной насос. Термостат расположен в корпусе водяного насоса; 5 – теплообменник масла крепится на держателе масляного фильтра; 6 – фиксирующие скобы; 7 – электрический разъем; 8 – датчик температуры охлаждающей жидкости. Датчик температуры охлаждающей жидкости предназначен для системы управления двигателем и указателя температуры; 9 – заглушка; 10 – к радиатору отопителя;11 – соединительный патрубок; |
12 – болт, 10 Нм; 13 – трубопровод для охлаждающей жидкости; 14 – корпус дросселя; 15 – от радиатора отопителя; 16 – трубопровод для охлаждающей жидкости; 17 – крышка; 18 – уплотнительное кольцо; 19 – расширительный бачок; 20 – шланг для охлаждающей жидкости; 21 – кронштейн. Кронштейн предназначен для крепления механизма натяжения поликлинового ремня, вискомуфты вентилятора радиатора, крыльчатки насоса усилителя рулевого управления и генератора. 22 – ремень;
23 – крыльчатка вентилятора радиатора
Вентилятор и радиатор автомобилей с четырехцилиндровыми двигателями
|
| 1 – крыльчатка; 2 – виско-муфта; 3 – щкив; 4 – кронштейн; | 5 – передняя поперечина; 6 – штора радиатора; 7 – уплотнение;8 – радиатор |
Система охлаждения герметичного типа включает водяной насос с приводом от вспомогательногоприводного ремня, вентилятор радиатора с термовязкостной муфтой, радиатор, расширительныйбачок, термостат и радиатор отопителя, а также шланги и переключатели. При запускехолодного двигателя охлаждающая жидкость циркулирует вокруг блока цилиндров иголовки блока цилиндров. Теплая охлаждающая жидкость проходит через радиатор отопителяк водяному насосу.
Поскольку охлаждающая жидкость при нагреве расширяется, топовышается ее уровень в расширительном бачке. Поступление охлаждающей жидкостичерез радиатор закрыто, что обеспечивает закрытый термостат. Когда охлаждающаяжидкость достигнет предопределенной температуры, термостат открывается и горячая охлаждающая жидкость проходит через шланг к радиатору, поскольку охлаждающая жидкостьпроходит через радиатор, происходит ее охлаждение потоком встречного воздуха.
Термовязкостная муфта вентилятора радиатора включается в зависимости от температурывоздуха за радиатором. При достижении предопределенной температуры открываетсяклапан в муфте и термовязкостная муфта приводит в действие крыльчатку вентилятора.Когда температура охлаждающей жидкости находится в пределах от +92° С до +98°С термодатчик включает первую ступень вентилятора радиатора и вентилятор вращаетсяс уменьшенным числом оборотов. При температуре охлаждающей жидкости от +99° Сдо +105° С термодатчик включает вентилятор радиатора на вторую ступень и вентиляторвращается с максимальным количеством оборотов.
Вентилятор с электрическим приводом может включаться и после выключения зажигания. Поэтому при проведении работ на горячем двигателе на время проведения работ необходимо отсоединить электрический разъем от двигателя вентилятора.
Предупреждение
При открывании крышки расширительного бачка на горячем двигателе необходимо соблюдать осторожность, так как выходящие пары могут привести к сильным ожогам. Для этого закройте крышку расширительного бачка толстым слоем ткани и медленно отвинтите крышку до появления шипящего звука
После прекращения шипения медленно отвинтите, и снимите крышку с расширительного бачка
После прекращения шипения медленно отвинтите, и снимите крышку с расширительного бачка.
Не допускайте попадания охлаждающей жидкости на одежду и лакокрасочное покрытие кузова. В противном случае промойте поверхность обильным количеством воды.
Возможные неисправности
Любые неполадки в системе автомобиля негативно отражаются на его работе в целом. Что касается термостата, то главной причиной его неисправности считается коррозия. Она покрывает штырь и цилиндр. В результате этого возникает пульсирующий поток охлаждающей жидкости.
Перечислим еще несколько признаков, указывающих на неработающий клапан:
Нижний патрубок остается теплым в течение пары минут работы двигателя.
Двигатель перенагревается слишком быстро, при этом оба патрубка имеют одинаковую t.
В момент работы прибора стрелка демонстрирует меньшую температуру. Ее показания увеличиваются лишь в момент, когда «движок» останавливает работу.
Устройство остается в закрытом положении слишком долго, его как будто «заклинивает», несмотря на то, что температура показывает закипание.
Неисправный термостат влечет за собой массу проблем. К сожалению, он неремонтопригодный агрегат. Его цена не слишком велика, но все равно не каждому хочется покупать новую деталь.
Иногда термостат ломается не из-за того, что его подвижные части подверглись износу. Это бывает, когда под клапаны попала грязь, накипь, или сломалось уплотнительное кольцо. В этой ситуации можно не прибегать к полной замене детали. Водитель сможет просто снять термостат, обработать его веществом, удаляющим отложения и установить на место. Для работы подойдет средство для ликвидации накипи на водонагревателях.
Если клапан откроется при попадании в кипяток, значит, прибор функционирует. Перед тем, как вернуть деталь на место, необходимо заменить уплотнительное кольцо и промыть систему специальным раствором.
